Как подключить и настроить светодиодную RGB ленту

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной лентыКоличество светодиодов на один метр длины светодиодной ленты, штПотребляемый ток (А), отрезка светодиодной ленты длиной:
1 м2 м3 м4 м5 м
SMD3014600,51,01,52,02,5
1201,02,03,04,05,0
2402,04,06,08,010,0
SMD3528300,20,40,60,81,0
600,40,81,21,62,0
1200,81,62,43,24,0
SMD5050300,61,21,82,43,0
601,22,43,64,86,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Основы питания LED

Светодиодные ленты питаются в основном напряжением в 12 вольт, поэтому являются безопасным источником света и могут без проблем применяться во влажных помещениях, но об этом позже.

Чтобы разобраться почему нужно именно такое напряжение питания, нужно подробнее взглянуть из чего состоит светодиодная лента. Основной рабочий элемент — это светодиод, но напряжение питания светодиодов от постоянного DC напряжения величиной в 2В (красные) до 3.7В (белые), а мы подключаем к сети 12 VDC, как же так?

На её поверхности размещены резисторы, они устанавливают рабочий ток и гасят лишние вольты. Соединив три светодиода последовательно, добавив к ним резистор мы получим модуль для питания от 12 Вольт.

Такие модули соединяются параллельно между собой. Обычно в бухте 5 метров и если вам не хватает её длины – подсоединяйте параллельно еще одну. Однако учтите, что с увеличением длины нужен и блок питания большей мощности.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

  • Простота монтажа.
  • Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
  • Удобство использования, компактность.
  • Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
  • Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

  • Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
  • Отсутствие защиты от механических повреждений.
  • Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования

Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора

В общем, перед покупкой продумайте все детали.

Цветовые модели CMYK и RGB в компьютерной графике

Прежде чем мы перейдем непосредственно к описанию цветовых моделей компьютерной графики, давайте немного обсудим основные понятия ЦВЕТА. А на видео вы сможете посмотреть где найти и как поменять цветовую модель в фотошопе.

Как мы воспринимаем цвет?

Прежде чем мы перейдем к цветовым палитрам CMYK и RGB, давайте разберемся с тем, как мы воспринимаем цвет. Мы можем видеть предметы только потому, что они излучают или отражают электромагнитное излучение, то есть СВЕТ.

В зависимости от длины волны СВЕТА мы видим тот или иной ЦВЕТ.

Длина волны измеряется в нанометрах.

Каким длинам  волн соответствуют 7 цветов радуги?

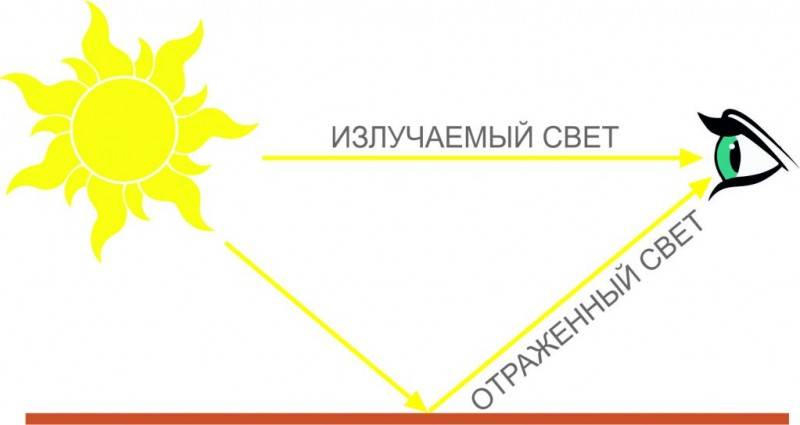

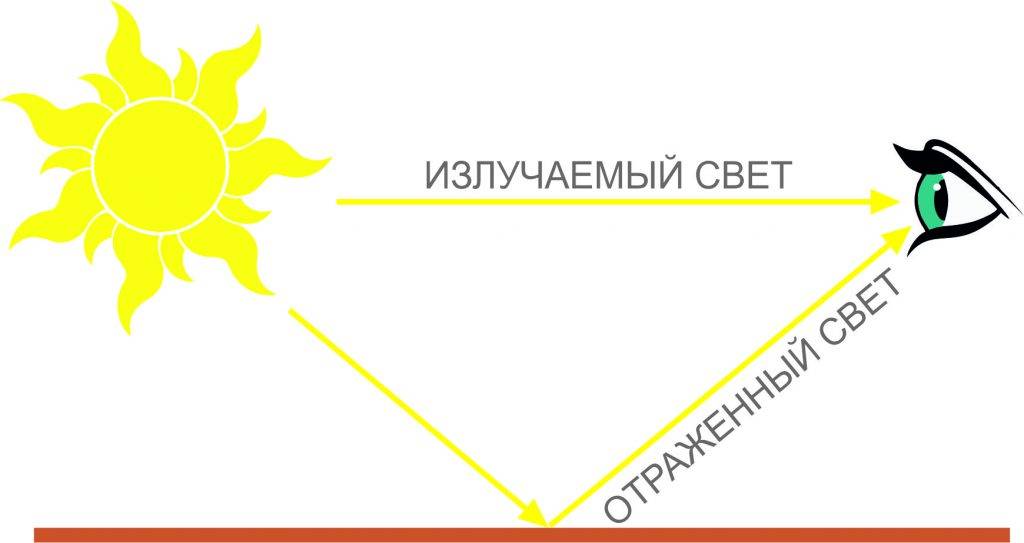

 СВЕТ можно разделить на 2 категории:

  1. Излучаемый свет– это свет, выходящий из источника, например, Солнца, лампочки или экрана монитора.
  2. Отраженный свет– это свет, “отскочивший” от поверхности объекта. Когда  мы смотрим на какой-либо предмет, не являющийся источником света, мы видим именно отраженный цвет.



Монитор излучает свет, поэтому такой способ получения цвета называют системой аддитивных цветов. Бумага – отражает свет, поэтому полученный таким образов цвет можно описать при помощи системы субтрактивных цветов.

Цветовая модель RGB

Это субтрактивная цветовая модель, которая использует в своем составе три основных цвета:

 Красный (Red)

 Зеленый (Green)

 Синий (Blue)

Её название происходит от первых букв английских названий цветов. Смешивая эти цвета, мы можем получить практически любой оттенок.

RGB используют мониторы, телефоны, и даже фотоаппараты, поэтому для компьютерной графики, предназначенной для использования на вышеперечисленных устройствах, нужно использовать именно цветовой режим RGB.

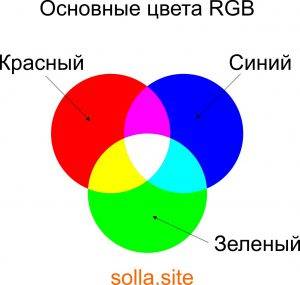

Как смешиваются основные цвета RGB

Cиний + красный = пурпурный

Зелёный+ красный= жёлтый

Зелёный + синий = циановый

При смешении всех трёх цветовых компонентов мы получаем белый цвет.

Основные цвета палитры RGB

Основные цвета в RGB это: Красный, Синий, Зеленый

Дополнительные цвета палитры RGB

Дополнительные цвета получаются при смешивании двух соседних основных цветов.

К ним относятся: Пурпурный, Голубой, Желтый

Противоположные цвета палитры RGB

При смешивании противоположных цветов получается белый цвет, т.к. составляющими противоположного цвета являются два недостающих цвета (например, Красный + Голубой (синий + зеленый)).

Смешивание 2-х противоположных цветов, это по сути то же самое, что смешивание 3-х основных. В обоих случаях получится белый

Это важно знать каждому, кто всерьез занимается цветовой коррекции

Цветовая модель CMYK

 Голубой (cyan)

 Пурпурный (magenta)

 Желтый (yellow)

 Черный (Keycolor)

Cубтрактивная схема формирования цвета, используемая прежде всего в полиграфии.  Эта система, в отличие от RGB, используется для печати, поэтому если вы приносите макет в полиграфию, вас, как правило просят предоставлять его именно с использованием цветового режима CMYK.

Как смешиваются цвета CMYK

Голубой + пурпурный = синий цвет, пурпурный + желтый = ярко-красный, желтый + голубой = зеленый.

Голубой, пурпурный и желтый образуют грязно-коричневый цвет. Черный делает любой цвет более темным, отсутствие красителя дает белый.

Основные цвета CMYK

Cyan – Голубой, Magenta – Пурпурный, Yellow – Желтый;

Дополнительные цвета CMYK

Дополнительные цвета получаются при смешивании двух соседних основных цветов. Так же в цветовой модели CMYK к дополнительным относится черный цвет (Keycolor).

Противоположные цвета CMYK

Голубой – Красный, Желтый – Синий, Пурпурный – Зеленый.

Если мы смешаем все дополнительные или основные цвета, то получим темно-коричневый цвет, близкий к черному.

Напоминаю, для Вашего удобства я записала в видео формате (вверху статьи)где найти и как поменять цветовую модель в фотошопе

Изучайте цветовые модели CMYK и RGB, а так же компьютерную графику вместе с нами, спасибо за внимание и до новых встреч!.  Елена Лебедева, графический дизайнер solla.site, преподаватель компьютерной графики

 Елена Лебедева, графический дизайнер solla.site, преподаватель компьютерной графики

Так же Вам будет интересно:

  • Колористика
  • Нарисовать логотип. Классификация логотипов
  • Формальная композиция
  • Курсы дизайна в Калининграде
  • Стиль гранж
  • Футуризм в веб-дизайне
  • Журнальный стиль сайта
  • Мультяшный стиль сайта
  • Ретро стиль в веб-дизайне

Как подключить LED-ленту

Светильники на гибкой основе по способу подключения делятся на несколько категорий:

  1. Монохромные 220 В. Подключаются к сети через выпрямительное устройство.
  2. Монохромные низковольтные. К этой категории относятся LED-светильники на рабочее напряжение 5/12/24/36 вольт. Их лучше всего запитывать от блоков питания на соответствующее напряжение. Если лента применяется на автомобиле, ее можно подключать непосредственно к бортсети.
  3. RGB-светильники. Для полной реализации возможностей такие LED-ленты запитываются от источника соответствующего напряжения, а управляются от промышленного или самодельного контроллера. Можно включить на постоянное свечение, но экономический смысл отсутствует – монохромная лента стоит дешевле.
  4. Светильники на основе адресных элементов. Напряжение на шины питания подается от отдельного источника, управление производится только посредством контроллера – другого способа нет.

Многообразные виды светодиодных лент позволяют реализовать практически любые варианты освещения для любых целей. Решение об экономической и эстетической целесообразности всегда принимается пользователем.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

  • светодиодная лента длиной 5 м;
  • диммер с пультом дистанционного управления для монохромной ленты;
  • блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Главная ошибка

Следует упомянуть популярную ошибку, которая допускается, когда сращивают 2 отрезка. Она заключается в последовательном их подключении. Некоторые думают, что достаточно прямого соединения 2-х концов ленты для получения требуемой длины. Такая коммутация является неправильной, т. к. подключение лент должно быть параллельным.

В практическом отношении данная ошибка приводит к увеличению контурного сопротивления. В конце цепи диоды будут давать крайне тусклый свет либо вовсе никакого. В таком случае на начальные ленточные фрагменты будет идти излишнее электронапряжение. Оно быстро вызывает поломку элементов освещения.

Ещё высокое электронапряжение ведёт к повышению температуры ленты с диодами. Это также нельзя назвать преимуществом. При неправильном соединении 2-х ленточных отрезков они быстро изнашиваются и значительно сокращается время их эксплуатации.

Инструкция по монтажу

Если все комплектующие и инструменты подготовлены заранее, установка не займёт много времени.

Монтаж отдельных софитов

Для монтажа софитов врезного типа сначала проводят разметку мест установки.

Далее алгоритм работы следующий:

Используя коронку подходящего диаметра и дрель, в ЛДСП высверливают сквозное отверстие. Инструмент подводят с лицевой стороны, так как при выходе коронки из материала возможны сколы. Обязательно устанавливают центрирующее сверло, чтобы отверстие получилось ровным.
Саморезами прикручивают накладной выключатель на стенку шкафа или стену комнаты

Важно, чтобы у коммутирующего устройства, монтируемого на горючее основание, была крышка, закрывающая провода с тыльной части.
Светильники к сети подключают через винтовые клеммы. Другие варианты: пайка или использование различных типов зажимов с условным названием WAGO.

Соединяют светильники, провода, выключатели в единую схему.
В распределительной коробке дома (квартиры) отключают напряжение.

Подсоединяют собранную схему к розетке (распространённый вариант), распаячной коробке в стене или к автоматическому выключателю в распределительном шкафу.

Паяные соединения изолируют липкой электротехнической лентой или термоусадочной трубкой

Клеммы изоляции не требуют.
Подключают электропитание квартиры и проверяют работоспособность схемы.

Для питания галогеновых или светодиодных ламп, рассчитанных на напряжение, отличное от 220 вольт, в схему между выключателем и светильниками устанавливают трансформаторы или драйверы.

При монтаже софитов наружной установки исключается сверление отверстий в мебели, остальные пункты аналогичны.

Для автоматизации включения монтируют концевые выключатели, срабатывающие при открытии двери. Возможно использование датчиков движения. Соединения проводят согласно прилагаемым схемам.

Варианты монтажа светодиодной ленты

По виду исполнения ленты могут выпускаться без защиты или покрытыми гибким силиконом. Второй вариант не требует отдельной защиты, а для открытого типа желательно использовать алюминиевый короб. Задачи профиля: рассеивать тепло и защищать источник света от случайного прикосновения и повреждений.

Короба бывают:

  • врезные — для монтажа нужен ручной фрезер;
  • накладные плоские;
  • угловые.

Ленты, как правило, имеют клейкую основу. Если крепление недостаточно прочное, используют жидкие гвозди.

Алгоритм монтажа:

Проводят замеры и отрезают ленту необходимой длины. На лицевой стороне имеются метки в виде ножниц, отмечающие возможные места реза.

Драйвер устанавливают в неприметном месте

Важное условие — корпус источника питания не должен быть закрыт посторонними предметами, особенно бельём, чтобы обеспечивался отвод тепла

На стенке или полке крепят ленту или профиль для подсветки шкафа с заранее установленном источником света.

Проводят сборку схемы, не подключая её к источнику напряжения (розетке, распределительной коробке). Отключают питание цепи в распределительном шкафу и присоединяют схему подсветки.

Опытные пользователи припаивают ленту к проводам, но для упрощения монтажа лучше использовать специальные клеммы. Для подключения открывают крышку, совмещают клемму и контакты ленты, закрывают крышку. Клеммники бывают 2-х и 4-х контактные (для RGB моделей), необходимо приобрести нужные детали. Для упрощения монтажа производятся соединители для наращивания, повороты и разветвители.

Правильная покупка светодиодной ленты на AliExpress.

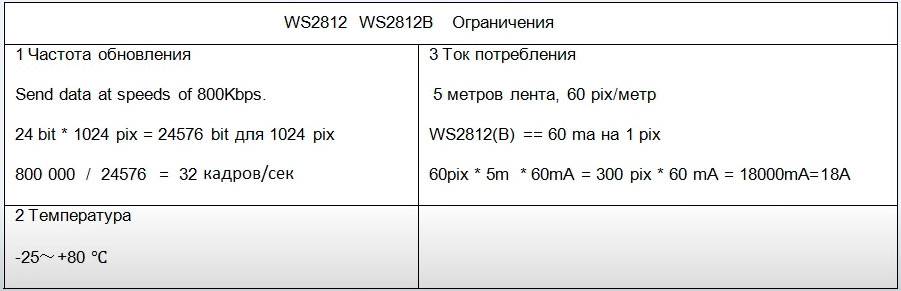

Что еще можно сказать по сечению проводов? Например,
лента 2812 на один диод потребляет порядка 60мА. При длине подсветки в 5 метров
ток составит 18 Ампер!

По всем расчетным таблицам для такого тока требуются
провода сечением 2,0-2,5мм2. Даже на самой ленте медные дорожки такого сечения
не обеспечивают.

Поэтому, если хотите нормального свечения и яркости, даже
на стандартные отрезки по 5 метров всегда подключайте питание с обоих концов.

Помимо сечения проводов важное значение играет и качество
самих дорожек. Конечно, китайцы вам будут говорить, что у них самая лучшая
продукция и никто не жаловался

Но как это проверить, не покупая изделие? Элементарно –
запросите информацию по весу ленты. После этого сравните одинаковые модели от
разных производителей.

Так например, у ленты длиной 5м (60 светодиодов на метр)
при весе менее 100гр просадки напряжения начинаются уже через 1,5 метра!

Объясняется это очень тонкими медными дорожками или
некачественной медью в них.

Основные выводы

Выгодно светодиодные RGB ленты использовать там, где требуется экономия электроэнергии и расходов на обслуживание. В жилом доме эти источники позволяют сделать атмосферу более уютной и реже менять лампочки.

При подключении обязательно необходимо соблюдать некоторые меры безопасности:

  • соблюдать полярность;
  • подбирать электропитание в зависимости от условий эксплуатации (запыленности, уровня влажности);
  • купить устройство для электропитания с запасом мощности и выходным напряжением, соответствующим вольтажу ленты;
  • несколько отрезков подключать параллельно;
  • соблюдать требования по параметрам сечения проводов;
  • включать в схему усилитель, если мощность управляющего устройства слишком низкая;
  • резать RGB только в местах, обозначенных производителем;
  • при использовании для подключения пайки температура паяльника не должна превышать 260оС;
  • несколько источников питания соединять по катоду.

Если кто-то уже подсоединил пультом отрезок RGB, при использовании второго контроллера для других отрезков требуется второй пульт.

При правильно составленной схеме и грамотном подборе оборудование подключение не создает проблем. Если путаются провода, ничего не горит, просто подсветка не работает так, как задумано. Нужно проверить свет проводки и исправить ошибки. Хуже, если путается полярность. Такая ошибка может вывести светодиодную систему из строя.
