Как правильно подключить розетку от розетки: плюсы и минусы подключения

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.


Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

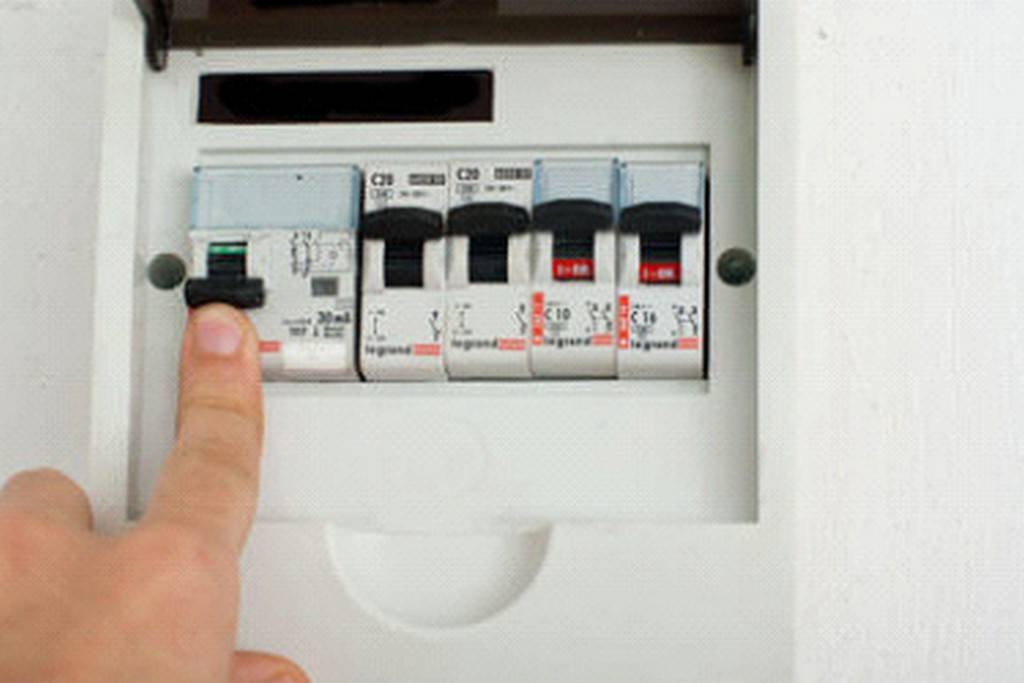

  1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
  2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
  3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
  4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
  5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

  • новая точка, удаленная от существующей на пару метров;
  • сдвоенная модель вместо одинарной;
  • целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.


Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

  • Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
  • Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
  • Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
  • Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Подготовка к подключению

Изучая процесс, как от розетки провести другую розетку, необходимо начать с подготовительного этапа. Сначала исходная точка подключения обесточивается. Далее ее необходимо разобрать. Инструменты для проведения этой работы должны иметь определенную защиту, как минимум прорезиненные ручки.

Снимается лицевая панель розетки. Чаще всего колодка с клеммами должна выниматься из монтажной коробки. Для этого в соответствующих местах ослабляются винты. Монтажная коробка остается на своем прежнем месте в стене.

Если же пластина-подрозетник конструктивно совмещена с механизмом, с нее демонтируется только корпус. Также заранее подготавливаются соответствующие провода и новая розетка.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

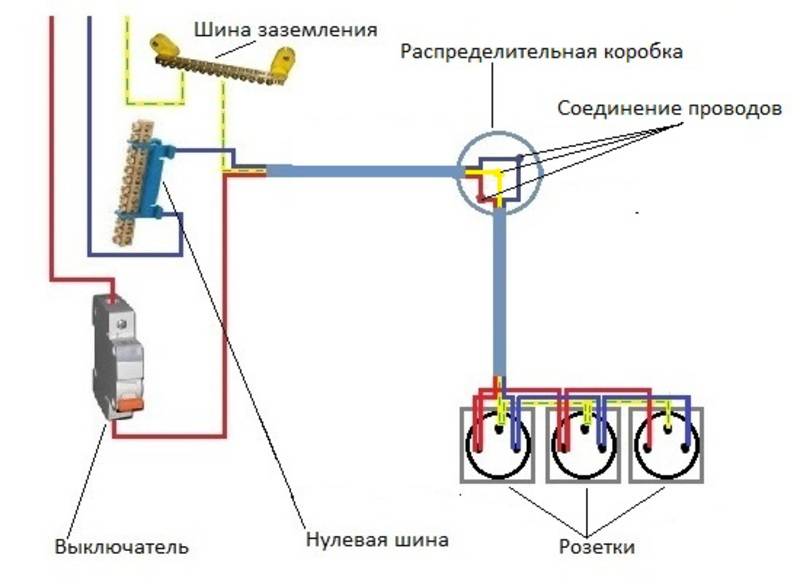

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Заземление – обязательный пункт. При последовательном соединении, если провод сгорит на одной точке, остальные получаются без защиты. Оптимальный способ соединить розетки между собой для заземления – смешанный. Основной кабель закрепляют под потолком, затем делают ответвления на каждую точку доступа.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Как подключить розетку от выключателя: можно ли запитать, последствия

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует.

Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов.

Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток.

От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю.

Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок.

С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре.

Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал.

Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией.

Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником.

Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Технология монтажа: как сделать?

Совет Необходимо изучить тип монтируемой розетки, выбрать наиболее подходящую методику.

монтажа розетки

Как поставить устройство накладного типа?

Действия должны выполняться по такому алгоритму:

  1. В квартире или доме отключается питание в сети.
  2. С прибора снимается декоративная крышка.
  3. К месту фиксации прикладывается прибор.
  4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом или маркером.
  5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
  6. Вставляются кожухи, расширяется верхняя часть отверстия, если нужно, чтобы шапочки не мешали плотному прилеганию прибора к стене.
  7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой или забиваются молотком.
  8. В клеммы заводятся провода нуля и фазы.
  9. Розетка фиксируется, проверяются на прочность крепления.
  10. Проверяется работоспособность.

Изделия скрытой проводки

  1. Требуется отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
  2. Высверливается углубление под коробку корончатым сверлом или с победитовым напылением (в бетонных, кирпичных стенах).
  3. Штробятся канавы для укладки проводки.

Подключение после таких операций выполняется так:

  1. В квартире отключается питание сети.
  2. Отверстия подготавливаются, очищаются от пыли.
  3. С помещением на внутреннюю полость цементного или гипсового раствора вставляется подрозетник.
  4. Необходимо дождаться схватывания материала, чтобы не нарушить положение коробки.
  5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.
  6. Провода заводятся в отверстия клем, закрепляются закручиванием шурупов. Необходимо хорошо их затянуть, чтобы болтающийся провод не приводил к нагреву или искрению контакта.
  7. Прибор устанавливается на саморезы, фиксируется на подрозетнике.
  8. Проверяется работоспособность.

правильной установке розетки Внимание Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром

Схема подключения устройства

  1. Сначала на расстоянии примерно 10 см от края необходимо зачистить общую изоляцию провода, чтобы получить доступ к трём жилам. Даже примерно на 0,5-1 см снять ножом или кусачками изоляцию с концов проводов. Необходимо очень аккуратно выполнять все операции, чтобы не повредить изоляцию, что приведёт к короткому замыканию и перегоранию розетки. Для подключения заземляющего провода есть дополнительное отверстие, которое расположено дальше от силовых выходов. На функционирование прибора очерёдность подключения проводов не влияет.
  2. Необходимо обеспечить хорошую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются поближе к клеммам и оплавляются зажигалкой. Главное — не передержать огонь, чтобы не расплавить изоляцию полностью, достаточно 1–2 секунд.
  3. Нужно прочно затянуть шурупы, которые фиксируют провода, чтобы из-за плохого контакта не возникал разогрев или искрение.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Наружная электропроводка

Открытая проводка в стиле ретро

Применяется в деревянных домах или в помещениях в стиле ретро.

В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.

Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке

Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид

Комбинированная электропроводка


Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

  • Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
  • Удаление защитной крышки с основной точки питания.
  • Извлечение розетки путем ослабления удерживающих контактов.
  • Подсоединение проводов к новой точке питания.
  • Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
  • Установка розетки на место.
  • Создание отверстия в декоративной крышке для провода.
  • Установка крышки.

Как скрыть провод


Способы применения элементов для скрытия провода

Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.

Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

  • Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
  • Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
  • В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Комбинированная электропроводка


Комбинированная электропроводка Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

  • Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
  • Удаление защитной крышки с основной точки питания.
  • Извлечение розетки путем ослабления удерживающих контактов.
  • Подсоединение проводов к новой точке питания.
  • Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
  • Установка розетки на место.
  • Создание отверстия в декоративной крышке для провода.
  • Установка крышки.

Выбор подходящего способа монтажа электропроводки


Таблица соотношения сечения жил к токовым нагрузкам Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

  • Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
  • Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
  • Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
  • Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Особенности монтажа

Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.

Этот блок не требует пробивки нескольких углублений (сверления отверстий), может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.

Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.

При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.

При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.

Мастеру будет достаточно следующего мини-арсенала:

  1. Электродрель с буровой колонкой.
  2. Одна-две отвертки с изолированными ручками.
  3. Пассатижи и кусачки (бокорезы) с изолированными рукоятками.

Современную сблокированную электроарматуру можно устанавливать на любые виды стен – деревянные, кирпичные или бетонные, а также на любой вид отделки.
