Датчики температуры испарителя, компрессора и фреона кондиционера

Как заметить неисправности датчика давления?

Сейчас давайте ознакомимся с неисправностями датчика давления кондиционера, как его проверить и при необходимости заменить. В основном спровоцировать выход из строя либо некорректную работу этого элемента может элементарное загрязнение или механические повреждения. Так что после первых признаков обязательно проверьте состояние разъемов и проводов. Любые трещины, следы влаги и коррозии недопустимы. Не забывайте и о компьютерной диагностике.

Компьютерная диагностика системы кондиционирования

Понять, что нужно посетить автосервис или залезть под капот самостоятельно, можно по следующим признакам. Во-первых, нарушается работа компрессора, он может включаться при чрезмерном давлении либо функционировать даже без фреона. Иногда компрессор вовсе не включается. Во-вторых, возникают перебои в работе вентилятора. Да и вся система кондиционирования функционирует нестабильно.

Инструкция по замене

Если, вследствие вышеуказанных диагностических мероприятий, удалось выяснить, что датчик приказал долго жить, необходимо произвести его оперативную замену.

Стоит отметить, что для этого вовсе не обязательно обращаться в специализированные сервисы и автомастерские. Такую процедуру можно с успехом произвести в обычных гаражных условиях.

Алгоритм замены состоит из следующих этапов:

  • Демонтаж элементов кузова, препятствующих доступу к датчику;
  • Отключение подводных выводов датчика;
  • Снятие датчика при заглушенном автомобиле;
  • Подключение подводных выводов;
  • Установка элементов кузова.

Сама по себе замена датчика не должна вызвать затруднений, но всё же необходимо придерживаться некоторых указаний рекомендательного характера.

Во-первых, при покупке нового неоригинального датчика необходимо убедиться в его соответствии заданным параметрам. Кроме этого, случается так, что новый ДВД, не всегда комплектуется уплотнительной манжетой. Поэтому, в данном случае необходимо позаботиться о её приобретении, так как есть вероятность, что старый уплотнитель попросту пришел в негодность.

Нередко случается так, что, при замене ДВД система кондиционирования восстанавливает свою работоспособность лишь частично. В таком случае, с большой долей вероятности можно утверждать о низком уровне хладагента в системе. Для решения подобной проблемы потребуется дозаправить систему в условиях специализированного автосервиса.

Nissan Primera 2002, двигатель бензиновый 2.0 л., 150 л. с., передний привод, вариатор — электроника

Nissan Primera, 2007

Комментарии 32

Привет! Всплыла такая же проблема. Обрисовалась она тем, что перестал включаться компрессор кондея и на постоянку включены оба вентилятора. Оказалось сгорел датчик давления хладагента(фреона). Кстати, кажется они с премьерой одинаковы. Суть такова, что при выходе из строя этого датчика, система управления думает, что на этом участке перегрев и соотвественно на постоянку включает охлаждение и вырубается компрессор. Очень редкая проблема, но здесь самое главное найти хорошего диагноста. И да, при замене датчика, придется заправлять фреон (как ты в принципе и сказал) всем удачи! Ниссан теана j31

А не подскажешь как правильно замкнуть датчик давления кондиционера на марке jzx90, чтобы сделать имитацию заправленной системы?

Нет, поставь датчик и все. Снова кроилово…

Датчик стоит, мне это для другого нужно было сделать

Привет, а сейчас сколько стоит кондей заправить?

привет, по благовещенску от 500 до 1тр, при исправной системе.

которые на дороге стоят-к ним не надо… кроилово ведет к попадалову.

ПриветствуюПробовал кто заменить этот датчик аналогом, с чего подходит?

про аналоги не слышал даже и не находил по коду совместимости, проще, дешевле и надежней с разборки взять, неисправность оочень редкая.

У меня оказалось ремень перетянут был и муфта через раз включалась)) ремень ослабил загремел подшипник но кондей работает как полагается

Теперь понял зачем ремень перетянули? Чтобы подшипник не шумел

Кто подскажет ?! У меня все включается только вентиляторы на второй скорости работают. Может тоже датчик менять?

Это уже электроника… датчик не причем

у меня тоже когда датчик помер, не знал вчём беда лампочка горит, а он не включается.из золотников пшикает, муфта щёлкает если подать 12 в.со знакомым електриком воткнули вместо датчика резистор, немного подкрутили и компрессор завёлся, я сразу смотреть, холодит! значить сто процентов датчик. поменял и всё отлично.

Вообще редкая проблема на авто, но лучше он, чем компрессор

а проблема появилась после ремонта двигла, когда заправляли компрессор, залили туда аж 700 гр., хотя написано 500. а я в этом нихрена не понимал, доверился.

Помимо хладагента ещё масло надо. Избыток давления, хорошо компрессор не бахнул через клапан. Потом ещё и его восстанавливать надо было

у меня тоже когда датчик помер, не знал вчём беда лампочка горит, а он не включается.из золотников пшикает, муфта щёлкает если подать 12 в.со знакомым електриком воткнули вместо датчика резистор, немного подкрутили и компрессор завёлся, я сразу смотреть, холодит! значить сто процентов датчик. поменял и всё отлично.

А как ты его менял, фреон выпускал весь чтоли ? Или там нипель какой стоит, ато давленице то нехилое пальцы отморозил небось? Вот у меня реально верхняя часть сломана, новый датчик не проблема и ключ гаечный на двадцать четыре, а вот проблема как его открутить ждать как весь фреон выйдет или что, если менял сам то опиши поподробней, а то «поменял и всё отлично.» Если спецам отдавал то тоже скажи, они то как раз свои секреты не рассказывают. Но я слышал что стоят нипеля в примах .Ну короче расскажи поподробней, а то у меня и отопитель тоже изза этого среднюю температуру выдает и все !

Источник

Принцип действия

Испаритель кондиционера – неотъемлемая часть замкнутого фреонового контура. Главная его функция – охлаждение воздушного потока, прогоняемого через него вентилятором, находящегося непосредственно возле него. В систему входят:

  • испаритель,
  • конденсатор,
  • вентиляторы внешнего и внутреннего блоков,
  • терморегулирующий вентиль,
  • компрессор,
  • медный трубопровод для хладагента,
  • хладагент,
  • компрессорное масло.

В компрессоре газообразный фреон сжимается до состояния жидкости. Далее он проходит во внешний теплообменник – конденсатор. Здесь фреон отдает свое тепло наружному воздуху, который прохладнее фреонового вещества. Воздух нагнетается внутрь корпуса вентилятором.

Сбросив часть температуры жидкость двигается дальше по контуру, попадает в терморегулирующий вентиль. Внутри спиралевидного устройства фреон еще более охлаждается, давление понижается. В таком состоянии хладагент поступает в испаритель. При взаимодействии с теплым комнатным воздухом (через теплообменную поверхность) происходит испарение, фреон из жидкого переходит в состояние газа. Окружающий теплообменник воздух охлаждается.

Далее газ попадает в компрессор и круг возобновляется. Рядом с испарителем расположен вентилятор, который способствует циркуляции комнатного воздуха.

Принцип работы испарителя кондиционера

Высокая эффективность испарителя основана на его конструкции, использующей одну или несколько овальных трубок, размещенных в ребристой структуре. Прежде чем хладагент поступает в испаритель, он предварительно подвергается процессу снижения давления (декомпрессия) в расширительном клапане или дроссельной заслонке. Разница в работе обоих компонентов заключается в непрерывности процесса.

Датчик температуры испарителя кондиционера на магистрали

Расширительный клапан кондиционера снабжен газовой капсулой, размещенной на выходе из испарителя, которая в момент повышения температуры увеличивает его объем и действует как датчик испарителя кондиционера. Это влияет на так называемые Диафрагмы клапана, которая деформируется и механически открывает или закрывает иглу клапана, отвечающую за дозирование охлаждающей жидкости. В случае системы автомобильного кондиционера, оснащенного дроссельным соплом, расширение охлаждающей жидкости является более текучим процессом, в котором синусоидальная зависимость температуры от времени больше, чем в системах с расширительным клапаном.

Основными агрегатами автомобильного кондиционера являются:

  • Радиатор кондиционера;
  • Испаритель/осушитель;
  • Компрессор;
  • Датчик температуры испарителя кондиционера;
  • Патрубки высокого и низкого давления.

Отверстие внутри сопла из-за надлежащим образом выбранного малого диаметра создает перепад давления и, по принципу дросселирования, распределяет поток охлаждающей жидкости. Датчик температуры испарителя кондиционера расположен на испарителе. Он контролирует работу компрессора и влияет на уровень давления в системе. С момента выхода из редуктора давление среды уже смешано (жидкость + пар) , и дальнейший путь через испаритель позволяет ему полностью изменить свое внутреннее состояние под воздействием массы теплого воздуха, сжатого воздуходувкой с электроприводом (расположенной перед испарителем).

Выносной датчик температуры испарителя кондиционера

Регулирование системы

Климатическая установка работает только тогда, когда безупречно функционируют все элементы системы. При выходе из строя какого-либо элемента может измениться рабочее давление, при этом не исключена возможность повреждения как самой климатической установки, так и двигателя автомобиля. Во избежание этого в контуре хладагента предусмотрены устройства непрерывного контроля.

Блок управления перерабатывает сигналы от этих устройств и периодически отключает и подключает компрессор, меняет скорость вращения вентилятора. Благодаря этому достигается постоянное нормальное давление в контуре хладагента. В установках с нерегулируемым компрессором сигналы от устройств контроля используются для согласования работы системы с потребностью в хладопроизводительности. (Включение и выключение климатической установки в соответствии с потребностью в хладопроизводительности. Одновременно предотвращается обледенение испарителя.) Устройство установки показано на рисунке.

Необязательно, чтобы в конкретной климатической установке были бы все указанные здесь устройства. Также может быть отличное от представленного здесь w местонахождение отдельных устройств. На рисунке показаны устройства регулирования простой климатической установки с ручным управлением:

1 – Выключатель климатической установки
2 –
Предохранительный клапан на компрессоре
3 – Вентилятор для охлаждающей жидкости
4 – Манометрический выключатель климатической установки
5 – Датчик температуры охлаждающей жидкости
6 – Термовыключатель вентилятора радиатора охлаждающей жидкости
7 – Датчик температуры испарителя
8 – Вентилятор свежего воздуха
9 – Блок управления двигателя
10 – Электромагнитная муфта
К – Блок управления климатической установки (и/или блок управления для вентилятора радиатора охлаждающей жидкости в зависимости от исполнения климатической установки).

См. так же:Кондиционер НАМИ.Автомобильные климатические установки. Программа самообучения (формат PDF) Руководство по эксплуатации кондиционера фирмы “Delphi” (98Кб) В формате PDF.

Уплотнения, гибкие шланги и сервисные порты

Резиновая смесь, применяемая для изготовления уплотнительных колец:

  • соединений,
  • фитингов,
  • компонентов системы кондиционирования,

используемых с фреоном R134a, представляет собой гидрированный бутадиен-нитрильный каучук (HNBR — Hydrogenated Nitrile Butadiene Rubber).

Резина на основе этой смеси, имеет зелёный оттенок. Смазка уплотнительных колец выполняется посредством минерального масла.

Кондиционер автомобильный — шланги специальные резиновые

Все шланги и трубки, входящие в комплект кондиционера автомобильного, предварительно смазываются. Также подлежат смазыванию уплотнительные кольца, поставляемые в качестве запасных. Другие производители могут использовать уплотнительные кольца другого цвета и размера.

Следует убедиться, что для типа обслуживаемой или ремонтируемой системы используются подходящие уплотнительные кольца. Нельзя использовать уплотнительные кольца под фреон R12 в системе, где заправлен фреон R134a.

Подмена непременно приведёт к повреждению уплотнительных колец по причине отсутствия хлора в составе фреона R134a. Между тем допустимо применять уплотнительные кольца для фреона R134a в системе с фреоном R12.

Гибкие резиновые шланги автомобильного кондиционера: A – под хладагент R12; B – под хладагент R134a; 1(A) – каучуковый нитрил; 1(B) – нейлон; 2(A) – армирование; 2(B) – каучуковый нитрил; 3(A) – резина; 3(B) – армирование; 4 — резина

Гибкие резиновые шланги под фреон R134a и R12 также имеют некоторые отличия. Шланги для хладагента R134a отличаются наличием нейлоновой внутренней облицовкой.

Благодаря такой облицовке, практически полностью исключена утечка хладагента, которая естественным образом происходит по причине пористой структуры резиновых шлангов.

Шланги под фреон R134a имеют меньший наружный диаметр и более тонкие стенки, обеспечивая лучшую гибкость и снижение уровня шума в системе кондиционирования. Нельзя использовать шланги под хладагент R12 в системе кондиционирования на фреоне R134a.

Масло типа PAG и водород, присутствующие в составе хладагента R134a, приводят к быстрому износу обычных нитриловых шлангов для фреона R12. Плюс к этому шланги под хладагент R12 обычно имеют больший наружный диаметр, что способствует увеличению уровня шума.

Кондиционер автомобильный — сервисные порты системы

Сервисные порты для зарядки фреоном устанавливаются:

  • на шланги,
  • на трубки,
  • на фильтры-осушители.

Эти порты зарядки позволяют обслуживать и тестировать систему кондиционирования непосредственно под давлением. Порты разных размеров определяют верхнюю и нижнюю стороны системы кондиционирования.

Пластиковая крышка с резиновым уплотнением используется для закрытия отверстия зарядного порта и предотвращения утечки. Специальная конструкция зарядного клапана разработана для соответствия зарядным портам R134a.

Клапаны Шредера допускают некоторую утечку, поэтому должны закрываться пластиковыми защитными колпачками. Клапаны Шредера, предназначенные для R134a, должны использоваться только в системах на R134a.

При помощи информации: AriaZone

Разновидности датчиков

Включение и отключение климатической техники происходит без вмешательства человека. Достаточно один раз задать определенную температуру, и система самостоятельно ее поддерживает. Устройства, позволяющие кондиционеру функционировать автоматически, называются датчиками. Они служат для измерения определенных технологических параметров. В характеристиках сплит-систем имеется диапазон рабочих температур, при которых производитель рекомендует включать технику. Средние показатели:

  • в режиме охлаждения от +18° до +45°C;
  • в режиме обогрева от -5° до +18°C.

Модели премиум класса отличается более широкими границами показаний термометра от -25° до +55°C. Датчик температуры кондиционера определяет параметры воздуха на улице и внутри помещения, а также собирает данные на узлах системы.

Другая группа средств измерений контролирует давление. Устройства устанавливаются во фреоновую магистраль и размыкают цепь управления при отклонениях показателя от нормы.

Чистота воздуха – один из параметров, на которые распространяется действие кондиционера. Многоступенчатые системы фильтрации позволяют привести его к безопасным и комфортным показателям. Специальные сенсоры определяют уровень углекислого газа, сигаретного дыма, озона, пыли, различных примесей и запахов. При появлении в воздухе определенных веществ устройство дает сигнал системе фильтрации. Ионизаторы, фотокаталитические и бактерицидные очистители избавляют помещение от запахов, дыма, бактерий и аллергенов. По мере очистки изменяется цветовая индикация датчика. Эти устройства устанавливаются редко, ими комплектуются модели с многоступенчатой фильтрацией.

Схема очистки

Как правило, очищение испарительного теплообменника не составляет особенного труда. Необходимо сделать следующее:

  • отключить блок от сети электропитания;
  • открыть лицевую панель;
  • снять фильтры воздушной очистки;
  • фильтр грубой очистки промыть под холодной проточной водой (горячая может деформировать), оставить сушиться;
  • на теплообменник нанести антибактериальное средство для чистки, строго следуя инструкции производителя;
  • при необходимости смыть средство водой;
  • включить режим вентилирования для просушки элементов теплообменника;
  • установить все элементы, следуя обратному порядку;
  • вставить воздушные фильтры (обязательно полностью просушенные);
  • закрыть лицевую панель;
  • подключить к сети электропитания, запустить систему.

Антибактериальные средства эффективно справляются с загрязнениями легкой, средней степени. Если испаритель загрязнен очень сильно, эти средства помогут слабо. Тем более, что объем рассчитан на применение 1-2 раза. Такое запущенное состояние исправить лучше всего смогут специалисты. Дальнейшее обслуживание можно производить самостоятельно при условии, что оно будет проводиться своевременно.

Кроме магазинных средств можно делать очистку испарителя кондиционера хлоргексидином. Это антисептический раствор, который используют в медицине. Он хорошо справляется с дезинфекцией, угнетает дальнейшее размножение бактерий, грибков, других микроорганизмов. Стоимость намного ниже, чем специальных антибактериальных средств.

Испарительный теплообменник предназначен для охлаждения воздуха, который прогоняется вентилятором сквозь него. При этом комнатный воздухопоток отдает тепло фреоновому газу через теплообменную поверхность

Важно следить за правильным функционированием данного механизма, ведь именно от него зависит охлаждающее свойство кондиционера. Своевременная чистка, периодическое профилактическое обслуживание позволят продлить срок службы не только испарителя, но и всей охлаждающей системы в целом

Особенности использования кондиционеров с разными температурными параметрами

Обычно предельно минимальные температуры кондиционер способен выдержать благодаря встроенному зимнему комплекту, состоящему из обогрева дренажного шланга, подогрева картера компрессора и электронной платы.

Но стоит помнить, что даже расширенный диапазон рабочих температур кондиционера не дает возможности использовать его для обогрева зимой. Если же пользователь игнорирует установленные ограничения температуры охлаждения/обогрева кондиционера, то это приводит к снижению КПД и потере эффективности, а также грозит:

  • обледенением обоих блоков;
  • замерзанием дренажной трубки;
  • попаданием конденсата в помещение;
  • поломкой компрессора и лопастей вентилятора.

Если сравнивать модели on/off и инверторные, то у первых предельная минимальная температура охлаждения кондиционера составляет -5°C, в то время как у вторых – до -15°C.

Говоря о нагревании воздуха в морозы, следует отметить, что для сплит-систем – это нереально. Исключением являются моноблочные кондиционеры – оконные и мобильные системы. Они могут быть использованы в качестве обогревателей зимой, так как «теплые» модели комплектуются мощными ТЭНами и функционируют как тепловентиляторы при запуске на греющий режим.

При отсутствии возможности установить систему в затемненном месте обязательно монтируют защитный козырек. Даже если рабочие температуры кондиционера максимально расширены (до +55°C), укрытие от солнца необходимо, так как постоянное функционирование на предельных возможностях быстро приводит к износу компрессора.

Датчики температуры сплит-систем

термодатчик во внутреннем блоке

Выше уже говорилось, что кондиционеры оснащаются специальными температурными датчиками, которые контролируют как уличные и комнатные показатели, так и значения внутри самого устройства.

Современные сплит-системы имеют развитую систему самодиагностики, элементами которой термодатчики и являются. Основные среди них – это два сенсора: датчики температуры воздуха и испарителя внутреннего блока. Они определяют алгоритм работы в зависимости от выбранного режима. Именно такими датчиками температуры кондиционеры оборудуются в самой простой комплектации.

Более дорогие системы оснащаются следующими видами термодатчиков:

  • датчик температуры наружного воздуха – не допускает включения кондиционера при минусовой и плюсовой температурах, которые ниже/выше допустимой нормы;
  • датчик температуры конденсатора (их может быть несколько) – отвечает за поддержание необходимого уровня давления конденсации для заданного режима при изменении уличных условий;
  • датчик температуры комнатного воздуха – отвечает за поддержание функциональности компрессора;
  • датчик температуры испарителя – отключает компрессор, если температура испарителя кондиционера понижается до нулевых отметок.

температурный датчик в пульте ДУ

Некоторые сплит-системы имеют дополнительную функцию – автоматическое размораживание теплообменника внешнего блока. Это необходимо для предотвращения процессов обледенения, из-за которых ломаются лопасти вентилятора. Включается режим оттаивания у кондиционера при минусовых температурах снаружи. За это тоже отвечают термодатчики.

Еще одна функция современных сплит-систем – автоматический выбор режима, при запуске которого устанавливается «комфортная» температура в +20°C. За исправность автоматической установки стандартных показателей тоже отвечают сенсоры.

датчик температуры испарителя

Если говорить о температуре испарителя кондиционера, то здесь наблюдается ее прямая зависимость от внешних факторов – чем выше показатели термометра снаружи помещения, тем интенсивнее нагревается испаритель.

У всесезонных сплитов при включенном компрессоре разница между температурами воздуха и испарителя кондиционера должна составлять минимум 5-7°C. При выключенном компрессоре эти показатели изменяются в сторону понижения значений. Когда снижения не происходит, это свидетельствует о неисправностях системы.

При функционировании прибора на обогрев также учитываются показатели воздуха в помещении. Если датчик температуры кондиционера, отвечающий за комнатные данные, показывает разницу между температурами снаружи и в помещении меньше 5°C, может сработать автоматическое отключение компрессора, или он изначально не запустится.

При работе кондиционера на охлаждение температура на выходе из внутреннего блока должна быть минимум на 10°C ниже показателей термометра снаружи. Стоит помнить, что при запуске сплит-системы эти значения могут быть достигнуты не сразу, поэтому охлаждение происходит менее интенсивно.

Чем дольше включен кондиционер, тем оптимальнее он холодит.

Как правильно настроить температуру летом?

Комфорт — очень относительное понятие. Кто-то может хорошо себя чувствовать и при 30 градусах, для других она может казаться настоящим адом. Норм по температуре работы кондиционера в законодательстве нет, но существуют требования СанПиН 2.1.2.2645-10, регулирующие температуру в жилых зданиях в теплое время года.

Именно от этого документа и стоит отталкиваться в первую очередь СанПиН 2.1.2.2645-10 гласит, что оптимальной температурой в помещении будет 22-25 градусов

Также стоит обратить внимание на инструкцию кондиционера, в ней будет указано, какую температуру оптимально выставить

Если за окном 30 градусов, то оптимальная температура кондиционера будет примерно 25. СанПиН 2.1.2.2645-10 допускает отклонения до 20-28 градусов. Но при такой температуре абсолютному большинству будет некомфортно и ее лучше не выставлять на кондиционере.

Некоторые модели кондиционеров могут автоматически настраивать температуру в помещении, исходя из того, сколько градусов сейчас на улице

Рекомендуется выставлять желаемую температуру в несколько этапов.

Для жары в 30 градусов это будет выглядеть так:

  • включить кондиционер и дать ему охладить комнату до 28 градусов;
  • через 10-15 минут можно снизить температуру до 25 градусов;
  • через 30-40 минут температуру можно понизить до 23 градусов.

Не рекомендуется охлаждать воздух ниже 23 градусов, так как в этом случае у человека начинают начинают сужаться сосуды.

Это естественная защита от переохлаждения, но она вызывает дискомфорт в виде пересыхания слизистых носа, горла и глаз.

Электромагнитная муфта

Посредством электромагнитной муфты осуществляется силовая связь между компрессором и работающим двигателем.

Устройство

Муфта состоит из:

    • ременного шкива с подшипником;
    • подпружиненного диска со ступицей;
    • электромагнитной катушки.

Ступица подпружиненного диска жестко монтируется на приводной вал компрессора.  Ременный шкив может вращаться на подшипнике, закрепленном на корпусе компрессора у выхода вала.

Электромагнитная катушка жестко соединена с корпусом компрессора. Между подпружиненным диском и ременным шкивом имеется зазор “A”.

Действие

Двигатель автомобиля через поликлиновой ремень приводит в движение ременный шкив (см. стрелку). Шкив при выключенной климатической установке свободно вращается. Когда компрессор включается, к электромагнитной катушке подводится напряжение. Возникает магнитное силовое поле. Под воздействием этого поля подпружиненный диск сдвигается к вращающемуся ременному шкиву (зазор “A” выбран) и образует силовую связь между ременным шкивом и приводным валом компрессора. Компрессор начинает вращаться.

Компрессор работает до тех пор, пока не будет отключено питание электромагнитной катушки. Под действием пружин подпружиненный диск отходит от ременного шкива. Ременный шкив опять вращается свободно, без связи с приводным валом компрессора.

Неисправности

Распространенная неисправность испарителя – не охлаждает воздух. Как правило, это случается из-за накопившейся пыли, грязи, слой которой покрывает теплообменник. Основная функция, испарение, не выполняется, так как загрязненная поверхность препятствует доступу воздуха к теплообменной поверхности. Если продолжительное время кондиционер работает в таком состоянии, из строя может выйти не только испаритель, но и другие элементы охлаждающей системы (например, перегорит компрессор).

Исправить данную проблему просто – достаточно почистить теплообменник, и в дальнейшем следить за ним более тщательно, своевременно проводить техническое обслуживание, самостоятельно или с помощью специалистов.

Кроме того, из-за разгерметизации контура, утечки фреона испаритель может покрыться слоем льда. Наледь постепенно будет таять, увеличивая объем жидкости в дренажной емкости. Вода из переполненного резервуара перельется в комнату, доставив много неприятных проблем.

Устранить причину помогут специалисты, установив источник утечки хладагента. Ремонтные работы они проведут на месте. При замене деталей возможно придется отдать внутренний блок в сервисный центр.

Максимальный температурный напор

DTмакс=Та1 – То

Данный показатель применяется при подборе воздухоохладителей, поскольку зарубежные производители холодильной техники предоставляют значения холодопроизводительности испарителей Qисп в зависимости от величины DTмакс. Рассмотрим метод подбора воздухоохладителя холодильной установки и определим расчетные значения DTмакс. Для этого приведем в пример общепринятые рекомендации по подбору значения DTмакс:

  • для морозильных камер DTмакс находится в пределах 4-6 К;
  • для камер хранения неупакованной продукции – 7-9 К;
  • для камер хранения герметично упакованной продукции – 10-14 К;
  • для установок кондиционирования воздуха – 18-22 К.

Неисправности испарителя

Самая частая проблема – прекращение охлаждения воздуха. В большинстве случаев это случается из-за накопления пыли и грязи, так как они мешают воздуху поступать к теплообменной поверхности.

Загрязнение опасно и для других частей охлаждающей системы – при длительной работе в несоответствующих условиях зачастую перегорает компрессор.

Испаритель кондиционера может покрыться слоем льда, а затем тающая вода, переполнив дренажную ёмкость, польётся в комнату. Такая ситуация происходит из-за разгерметизации контура и утечки фреона. При такой серьёзной поломке рекомендуется обращаться в сервисный центр.

Кондиционер и испаритель в частности могут работать некорректно из-за неправильного монтажа системы. Поэтому, если нет личного опыта по ремонту и установке кондиционеров, не стоит самостоятельно браться за дело. Нужно доверить работу профессионалам.

Вентилятор, который начинает выходить из строя и работает слишком слабо, также влияет на работоспособность всей теплообменной системы.

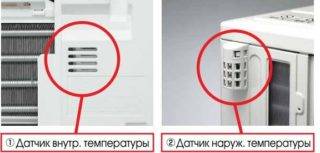

Датчики температуры кондиционера

Для измерения показателей воздуха внутри помещения и на улице применяется устройство в форме капли. Термодатчик NTS для испарителя и конденсатора изготавливается в виде цилиндра. С обратной части устройства расположен контактный разъем для подключения к плате управления, детали соединяются проводом.

Для конкретных устройств оно зависит от технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.

  • Датчик температуры воздуха в помещении определяет режим эксплуатации компрессора.
  • На испарителе установлено два индикатора, устройство в средней точке отключает компрессионный блок, если температура теплообменника опускается ниже 0°C. Это предотвращает обледенение узла. Второй сенсор отслеживает данные на входе испарителя.
  • Термодатчик, встроенный в электродвигатель вентилятора, предотвращает перегрев и возгорание агрегата в случае короткого замыкания.
  • Терморегулятор клеммной колодки выполняет роль предохранителя при нагреве до 90°C.
  • Датчик контроля температуры конденсатора — на основе его данных в системе изменяется давление хладагента. Для снятия точных показаний устанавливается несколько датчиков в разных точках теплообменника.
  • Термодатчик наружного воздуха — предотвращает включение системы при температуре ниже рабочего предела. Климатическая система блокирует старт при низких отрицательных показателях термометра.
  • Датчик температуры нагнетания компрессора помогает определить давление, в случае превышения нормативов система выдает код ошибки.
  • На газовой магистрали установлено устройство, дублирующее работу датчика низкого давления.
  • Мотор вентилятора и колодка с клеммами оборудованы термодатчиками, срабатывающими при сильном нагреве.

Возможные неисправности и замена

Современные кондиционеры оснащаются функцией самодиагностики. Аппараты тестируют собственные узлы, при выявлении неисправностей на дисплее выдают соответствующие коды. Выход из строя датчика температуры — наиболее частая поломка. В результаты вибрации узлов у чувствительных сенсоров сбивается настройка. Они теряют способность к точному измерению температуры.

Сенсорные устройства осматривают визуально, чтобы выявить повреждение провода. При отсутствии внешних неисправностей приступают к диагностике:

  1. Разъем датчика отсоединяют от платы.
  2. Сопротивление устройства проверяют мультиметром или омметром, прозванивая его контакты на минимальных и максимальных показателях.
  3. На экране появятся данные, которые необходимо сравнить с номинальными показателями, указаными в характеристиках модели. Расхождения в цифрах говорят о поломке детали.
  4. Для устранения неисправности необходимо заменить датчик температуры. Эта запчасть не подлежит ремонту. Приобретается аналогичная марка устройства, рассчитанная на номинальное сопротивление блока. Для внутреннего модуля в пределах 5-20 КОм, для наружного 10-50 КОм.

Платы управления сплит-системы

Как уже было сказано, наиболее часто, поломки происходят именно в области платы управления сплит-системы. Однако, если некоторые детали устройства еще можно заменить самостоятельно, то ремонт. а уж тем более смена данного элемента практически невозможна без хорошего специалиста.

Плата управления сплит-систем стоит довольно дорого, потому, более выгодным решением станет ремонт отдельных ее частей, причем крайне важно поставить фирменные, подходящие для конкретного устройства запчасти. В истории любого профессионального сервис-центра имеются клиенты, обратившиеся за помощью после нерадивого ремонта каким-либо «Кулибиным», который заменив всего одну деталь, нанес существенные повреждения всей системе

В таком случае ничего не остается, как предложить клиенту новые платы управления сплит-систем, однако всего этого можно избежать, если обращаться исключительно к профессионалам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
