Как выбрать и подключить ТЭН для радиатора отопления

Как оценить эффективность радиаторного ТЭНа?

Радиаторный ТЭН — это не отопительный прибор, который может обеспечить полноценный обогрев помещений. Особенно, если речь идёт о большой жилой квартире/доме.

Если установлены батареи из чугуна, ТЭН на 100 Вт/кв. м, оснащённый автоматическим управлением, способен обогреть максимум 25 кв. м площади.

За сутки работы ТЭНа с терморегулятором затрачивается 36 кВт/ч. Это довольно большой расход, так как среднее потребление мощности составляет всего — 1,5 кВт/ч. Поэтому при правильной организации отопления, применение трубчатых электронагревателей нерентабельно.

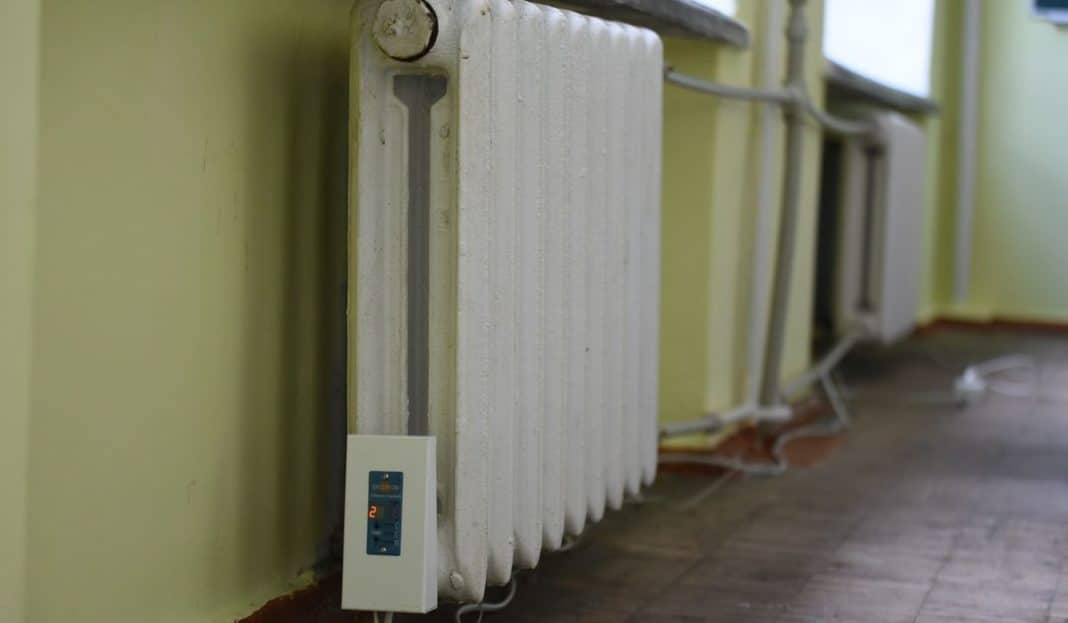

Радиаторный ТЭН лучше всего использовать как аварийное устройство либо как способ временного обогрева нежилых помещений. Такой прибор сохранит комфортный уровень тепла в жилье при наступлении сильных морозов и нагреет, при необходимости, неотапливаемые гаражи, дачи и т. п.

Автономное отопление своими руками. Обзор тэна и батареи спустя 4 года.

Watch this video on YouTube

Особенности самостоятельной установки ТЭНа в батарею

Простота установки прибора соответствует простоте его конструкции. Ещё в магазине следует проверить комплектацию, в идеале в коробку должно быть упаковано всё, что необходимо для подключения. Если чего-то не хватает, нужно сразу же докупить.

Установка ТЭНа производится в следующей последовательности:

Освободить систему от воды;
Извлечь из радиатора нижнюю заглушку;
Установить нагревательный элемент вместо заглушки — обработать герметиком участок стыка или намотать лен на резьбу, резиновую прокладку, строго горизонтально установить нагревательный элемент;
Заполнить радиатор теплоносителем;
Включить прибор в сеть

Важно! Для подключения ТЭНа к сети запрещается использовать розетку без заземления!. Со временем в процессе эксплуатации ТЭН покрывается накипью, что может привести к поломке

Проще регулярно следить за состоянием нагревателя и своевременно производить его очистку. Для этих целей ТЭН вынимается из радиатора, и с него снимается накипь одним из двух возможных способов

Со временем в процессе эксплуатации ТЭН покрывается накипью, что может привести к поломке. Проще регулярно следить за состоянием нагревателя и своевременно производить его очистку. Для этих целей ТЭН вынимается из радиатора, и с него снимается накипь одним из двух возможных способов.

Механическим путем — поверхность протирается наждачной бумагой или металлической щёткой. Во избежание повреждений поверхности эту операцию следует проводить очень аккуратно. Химическим — поверхность корпуса ТЭНа нужно обработать соответствующим составом. Делать это нужно тоже аккуратно, ни в коем случае не допускать попадания чистящего раствора на резиновую прокладку.

Рекомендации по безопасной эксплуатации радиатора, оснащённого ТЭНом

Пользоваться электронагревателем, установленным в батареи можно при соблюдении следующих условий:

  • Наличие полноценной вентиляции в помещении;
  • Нельзя располагать близко с работающим ТЭНом легко воспламеняющиеся предметы и вещества;
  • Прежде, чем установить ТЭН, необходимо убедиться в отсутствии повреждений электропроводки и в достаточной её мощности;
  • На батарее с ТЭНом нельзя сушить одежду или обувь.

Радиаторные ТЭНы могут быть как основным, так и дополнительным источником отопления. Но такая система обогрева всё же больше подойдёт для небольших помещений, использующихся периодически: подсобок, гаражей, закрытых веранд, и, конечно, нечасто посещаемых зимой дачных домиков.

Конструкция и виды

Принцип действия масляных радиаторов несложный: от встроенного тЭна нагревается масло, а от масла корпус. Корпус передает тепло воздуху

Принципиальное устройство масляного радиатора очень простое. Имеется герметичная емкость из металла, заполненная маслом. В нее встроен трубчатый нагревательный элемент — ТЭН. Нагреваясь, он передает тепло окружающей его среде — маслу. При этом нагретая часть становится более легкой и устремляется вверх, на ее место приходит более холодная. Так возникает естественная конвекция внутри радиатора, и вся его поверхность разогревается равномерно. Нагретый от масла корпус передает тепло окружающему его воздуху.

В зависимости от формы различают два типа устройств: панельные и секционные.

Панельные масляные обогреватели

Состоят из одной или двух, редко трех нагревательных панелей. Они представляют собой две металлические пластины, сваренные между собой. В них при помощи штамповки сформованы каналы для движения теплоносителя, в данном случае — масла. Внизу в пластины внутрь вставлены ТЭНы.

Из-за особенностей формы они получаются плоскими, но высокими и (или) широкими. Потому удобно размещаются вдоль стены или мебели. Некоторые варианты можно вешать на стены. Потому по способам установки они бывают:

  • Напольные. Это передвижные модификации, которые устанавливаются на ножки или колесики, которые облегчают их перемещение.
  • Настенные. Это стационарный вариант. На стену монтируются держатели или кронштейны, на них навешивается настенный масляный обогреватель. Для включения в работу необходимо только электричество. Во временном варианте можно воспользоваться удлинителем, но для постоянного использования желательно сделать розетку под нагревателем. Ставить розетку «над» или «за» обогревателем нежелательно — постоянный нагрев они переносят плохо.

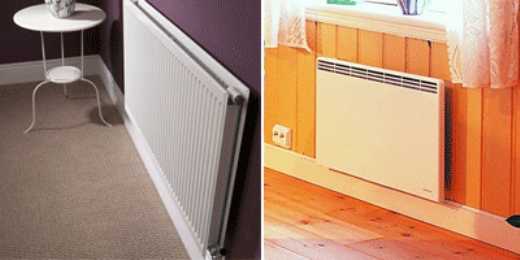

Панельные масляные радиаторы могут быть настенными или напольными

Секционные масляные радиаторы

Электрические батареи в этом случае имеют другой вид. Они напоминают секционные радиаторы водяного отопления. Из-за особенностей строения имеют чуть большую эффективность, за счет большей поверхности теплоотдачи. Готовые секции свариваются в единую конструкцию, в которую вставляется все тот же ТЭН. В этой группе подавляющее большинство — напольные модели, так как глубина прибора получается немалая, и вешать его на стену крайне неудобно.

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8
Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Достоинства и недостатки радиаторного ТЭНа

Трубчатые электронагреватели позволяют организовать практичную и высокоэффективную систему отопления — основную или дополнительную. Прежде чем покупать необходимое оборудование, полезно оценить все его преимущества и недостатки.

Плюсы:

  1. Простой монтаж — сможет справиться даже неопытный мастер.
  2. Небольшая цена ТЭНа (не считая остального оборудования).
  3. Гораздо надёжнее масляных радиаторов. Батареи с ТЭНами подлежат ремонту. Когда оборудование выходит из строя, достаточно поменять нагревательный элемент.
  4. Имеется дополнительный функционал.
  5. Возможно автоматическое управление системой отопления — правда, для этого придётся докупить дополнительно соответствующее оборудование.

Минусы:

  1. Большие эксплуатационные затраты — этот недостаток обусловлен высокими тарифами на электроэнергию.
  2. Автоматизация требует затрат. Если покупать ТЭН с автоматикой, цена этого комплекта обойдётся значительно дороже электроконвектора.
  3. Проигрывают масляным радиаторам и конвекторам в уровне комфорта из-за отсутствия мобильности.
  4. ТЭНы являются электроприбором, а значит, и генераторами электромагнитных полей. Вредное воздействие устройства не доказано. Но генерация поля — негативный факт, учитывая близость монтажа радиаторов от места нахождения людей.Из-за высокой скорости перемещения жидкости, устройство уступает в эффективности обычных систем с жидкими теплоносителями.

ТЭНы в системе отопления

Разные виды ТЭНов

Нередко для обогрева помещений используют электроотопительные приборы. Одна из разновидностей такого отопления ТЭНы – трубчатые электронагреватели. Что же представляет собой этот широко распространенный прибор? ТЭН – это устройство для среднетемпературного нагрева теплоносителя. Конструктивно это тонкостенная металлическая трубка с помещенной внутрь спиралью, которая изготовлена из материала высокого сопротивления — нихрома. Концы спирали выходят наружу в виде контактного стержня, герметизируются и служат для подключения к электросети.

Сама трубка изготавливается из стали, углеродистой или нержавеющей. После помещения внутрь и центровки спирали, трубку заполняют специальным теплоносителем – периклазом и герметизируют. Находясь под высоким давлением, периклаз фиксирует спираль по оси и после этого ТЭН изгибают и придают ему необходимую форму в зависимости от модели.

Независимо от того, как именно будут использоваться ТЭНы – в котле отопления на твердом топливе или в инфракрасном обогревателе – существуют определенные правила установки и эксплуатации нагревателей такого типа. При этом использовать электрические тэны можно в самых разных целях: для обогрева гаража. отопления дома, для установки в котлы отопления или в радиаторы. Рассмотрим более подробно способы использования ТЭНов для отопления.

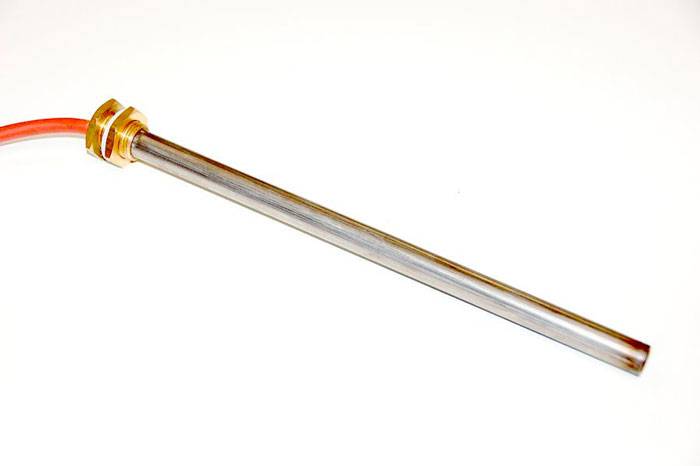

Устройство трубчатого электронагревателя

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10

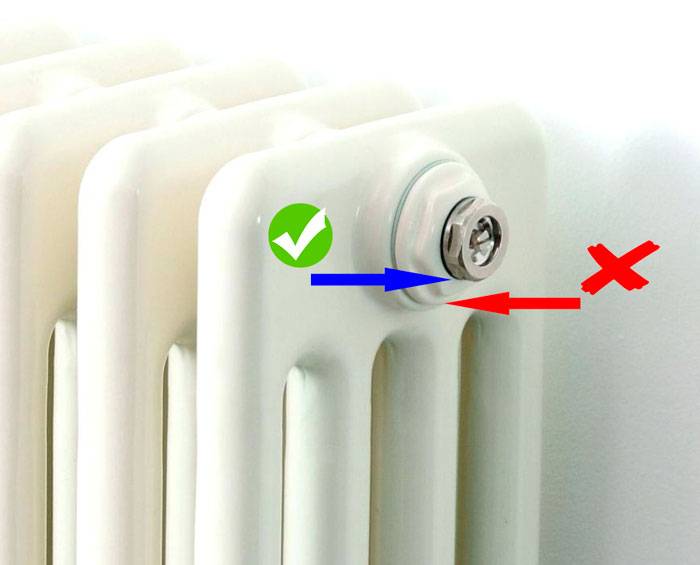

При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Чем выгодно отопление масляным радиатором

Помимо своей компактности и мобильности большинство современных масляных радиаторов отопления как панельного, так и секционного типа выгоднее в использовании. чем другие аналоги, по ряду причин.

  1. Благодаря секционной конструкции, масляные электрические радиаторы способны обогревать помещения достаточно большой площади. При этом для их установки не понадобится никаких дополнительных затрат.
  2. Такой прибор создаёт комфортный микроклимат в квартире. Закрытые устройства не пересушивают воздух и не поднимают пыль.
  3. В качестве основного энергоресурса масляным радиатором потребляется экологически чистое электричество без выброса вредных газов, которые присуще приборам с открытым источником огня. Плюс ко всему отапливаемое помещение не задымляется, как в случае с твердотопливными отопительными системами.
  4. Обогреватель не издаёт никакого шума во время работы и абсолютно безопасен в процессе эксплуатации.
  5. При правильном размещении радиатора под подоконником создаётся тепловая завеса, не допускающая проникновение холодных потоков с улицы через оконные щели.
  6. Прибор может использоваться как аварийное теплоснабжение в случае отключения основной отопительной системы или в качестве дополнительного источника тепла, если основные батареи не прогревают помещение до комфортной температуры.
  7. Электрический обогреватель единственный способ обогреть помещение, в котором использование других видов отопительных систем запрещено.
  8. Потребитель может самостоятельно выбрать модель радиатора с подходящим количеством секций в зависимости от площади отапливаемого помещения.
  9. Современные приборы оснащаются электронными программаторами, которые автоматически контролируют уровень нагрузки на электрическую сеть. Особенно это актуально в домах, где электрическая нагрузка лимитирована.
  10. За счёт внешней привлекательности и компактности масляного радиатора он впишется в интерьер любого помещения.
  11. Благодаря автономности работы прибора для его подключения нужна только стандартная розетка переменного тока.

Масляные радиаторы в качестве отопительной системы – отличный выбор для обеспечения комфортного микроклимата в помещении. Они имеют высокий уровень безопасности и не сжигают кислород. Также благодаря своей конструктивной простоте такое устройство можно сделать самостоятельно. В случае поломки основного нагревательного элемента его можно заменить новым аналогом.

Инструкция по применению

Прилагаемая инструкция к электрокотлу ЗОТА позволит быстро выполнить монтаж и провести первоначальную настройку. Перед подключением котла производятся подготовительные работы. Если мощность устройства составляет более 3 кВт, к нему прокладывается отдельная электрическая линия

. УЗО устанавливать необязательно, так как оно есть почти во всех моделях (если нет, подберите подходящий по силе тока и напряжению автомат).

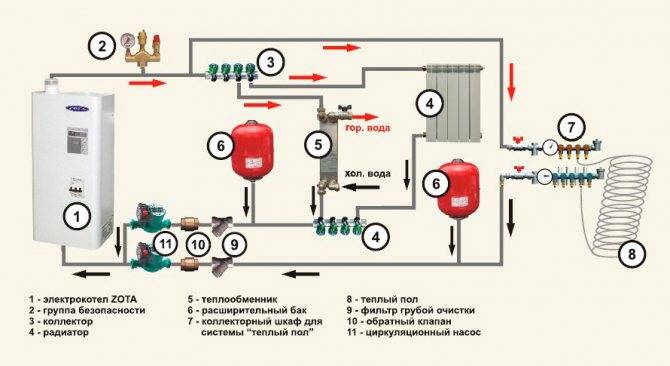

Схема отопления с электрокотлом ZOTA в качестве нагревательного элемента.

Выбирая место для установки электрического котла ЗОТА, необходимо убедиться, что в помещении отсутствуют водяные пары и агрессивные газы, а температура воздуха находится в диапазоне от +1 до +30 градусов. В качестве теплоносителя задействуется простая водопроводная вода или специальная незамерзающая жидкость. Монтаж котлов производится строго вертикально. При подключении оборудования к электрической сети, необходимо предусмотреть заземление – оно подключается к котлам и трубам.

Установка котлов ZOTA осуществляется согласно прилагаемой инструкции – с соблюдением расстояния до потолков, пола и соседних стен. Устройство должно находиться в таком положении, чтобы не создавалось препятствий для его охлаждения (здесь используется естественная вентиляция). На последнем этапе котел подключается к отопительной системе. Далее проводятся проверка на герметичность и тестовый запуск.

Помните, что давление в отопительной системе не должно превышать указанных в паспорте параметров. В противном случае возможно повреждение оборудования.

Как самостоятельно обустроить электрическую систему отопления

Прежде чем использовать тэн в радиаторах отопления, стоит определиться с необходимой мощностью отопления

Также важно обладать информацией о характеристиках электрического нагревательного элемента, в частности, о его производительности. Это позволит избежать перегорания проводки и лишних затрат на покупку нового кабеля

Нужно понимать, что самостоятельное обустройство отопления при наличии некоторых ошибок может привести к недостаточно эффективному обогреву жилья или и вовсе неправильной работе системы. Чтобы все стабильно функционировало, рекомендуется обзавестись терморегулятором. Дополнительно стоит выполнить монтаж специальной защитной коробки, функционирование которой рассчитано на мощность определенных тэнов.

Расчеты

Число и производительность устройств для обогрева дома на основе электрической системы отопления вычисляется с учетом объемов помещений. Для начала выбираются средние показатели мощности, достаточные для качественного отопления 1 м3 жилплощади.

Средние значения для помещений:

  • с надежной теплоизоляцией, оборудованной согласно европейским стандартам – 20 Вт/м3;
  • с современными стеклопакетами, эффективной изоляцией перекрытий и стен – 30 Вт/м3;
  • с недостаточно надежной теплоизоляцией – 40 Вт/м3;
  • с откровенно плохой изоляцией – 50 Вт/м3 и более.

Опираясь на вышеуказанные расчеты, определяется необходимая мощность для качественного отопления конкретного помещения. Исходя их тех же значений, подбирается достаточное количество нагревательных элементов.

Правильное выполнение расчетов является крайне важным. Как показывает практика, при грамотном подборе оборудования и надежном монтаже установка электрического отопления даже в деревянный дом становится абсолютно безопасным решением.

Независимо от производителя устанавливается тэн в радиаторы отопления по единому принципу. Чтобы выполнить самостоятельный монтаж нагревательного элемента, достаточно следовать инструкции:

  1. Прибор, куда будет произведен монтаж, должен быть обесточен.
  2. Приостанавливается подача рабочей жидкости в батареи, после чего происходит ее слив.
  3. Вместо нижней пробки устанавливается нагревательный тэн, который должен войти в трубу для подачи воды.
  4. Восстанавливается подача жидкости, а затем происходит проверка герметичности радиатора.
  5. Обогревательный элемент подсоединяется к электросети.

Меры предосторожности

Применяя тэн для радиаторов системы отопления, следует придерживаться определенных требований безопасности.
Устанавливая отопление, важно проверить надежность работы вентиляции. Также при выполнении работ необходимо переместить легко воспламеняемые и взрывоопасные вещества в защищенное, труднодоступное место на безопасное расстояние от отопительного прибора.
Прежде чем выполнять подключение отопительного устройства с тэном и терморегулятором, стоит лишний раз проверить, насколько электропроводка справляется с возложенной на нее нагрузкой

Превышение допустимой мощности чревато перегревом проводов, возникновением коротких замыканий и возгораний.

  • При подсоединении обогревательных приборов с тэнами нужно избегать применения обычных бытовых переносок. Оптимальным вариантом считается эксплуатация сетевых фильтров. Такое решение позволяет автоматически обесточить прибор при скачках напряжения в системе.
  • Абсолютно недопустимо использовать батареи с электрическим нагревательным элементом для просушки вещей.
  • При работе тэна происходит интенсивный подогрев рабочей жидкости. Его эксплуатация на протяжении долгого времени приводит к выжиганию кислорода. Поэтому длительное нахождение в таком помещении скрывает в себе опасность для здоровья.

Ремонт масляного радиатора отопления

Чаще всего выходит из строя ТЭН. Его замена — дело совсем не сложное, вполне можно справиться самостоятельно. Но попутно можно решить еще одну проблему. Она характерна для недорогих китайских обогревателей: часто с той стороны, где крепятся нагревательные элементы, подтекает масло. Потому, при замене ТЭН, не забудьте дополнительной герметизации. Это можно сделать или поставив паронитовую прокладку, или обработав соединение термостойким герметиком (с температурой использования 350 o C).

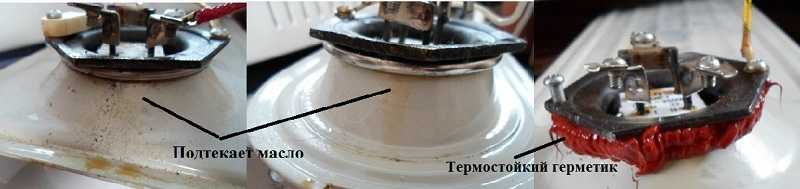

Текущее масло — частая проблема в недорогих моделях секционных масляных радиаторах

Начинать нужно со снятия боковой панели. Находите внизу и вверху саморезы, откручиваете их, снимаете крышку. Обычно тут и видны потеки масла. Чтобы не забыть, как и что присоединено, или сфотографируйте картину, или зарисуйте (с обозначением цвета проводов). Теперь можно провода отсоединить и выкрутить заглушку с ТЭНами.

Снимаются они легко: есть гайки, их откручиваете, и просто вынимаете из отверстий пробитый нагреватель. На его место ставите новый. Если ранее радиатор не разбирали, и не знаете, какого типа нужен нагреватель, берете с собой в магазин неисправный, там его демонстрируете и говорите, что вам нужен такой же.

Устанавливаете новый нагреватель (прокладки не забудьте), затягиваете гайки. Теперь заглушку с ТЭНами вставляете в радиатор и закручиваете. Для герметизации, как говорилось выше, или прокладку поставьте, или герметиком пройдитесь. Воспользовавшись разводным ключом, затягиваете соединение. Но не перестарайтесь металл тонкий, легко сорвать резьбу.

Теперь по зарисованной или сфотографированной картинке подключаете провода, затем устанавливаете боковину. Все, радиатор отремонтирован. И сделали это вы сами, своими руками.

Для тех, кто лучше воспринимает видеоряд, как менять ТЭН на масляном радиаторе, сморите в видео.

Масляный радиатор отопления — неплохой выбор для поддержания стабильной температуры в помещении. Он безопасен, не выжигает кислород. Его конструкция настолько проста, что изготовить его можно своими руками. Не представляет особого труда и замена сгоревшего ТЭНа. Надеемся, пояснение, фото и видео инструкции вам в этом помогут.

Назначение ТЭНов

По назначению различаются:

  • ТЭНы с терморегулятором – используются для электрических котлов, они самые безопасные, поскольку защищены от перегрева;
  • для водяного отопления – присутствуют в котлах с двумя контурами, нагревают воду, которая затем попадает в СО и в ГВС, к ним относится ТЭН Аристон, чьей отличительной чертой является латунное основание, реализуются в прямом для вертикальных, и изогнутом для горизонтальных бойлеров виде;
  • для батареи – монтируются непосредственно в сам радиатор, изготовляются из нержавеющей стали, которая противостоит коррозии, монтаж осуществляется в вертикальном положении, бывают патронного, водяного и воздушного типа, последние используются для чугунных и стальных радиаторов;
  • для котла отопления, которые служат для поддержания заданной температуры в промежутках между протапливанием помещений у газовых и твердотопливных котлов, такой тип комбинированных теплоносителей использует компания Zota.

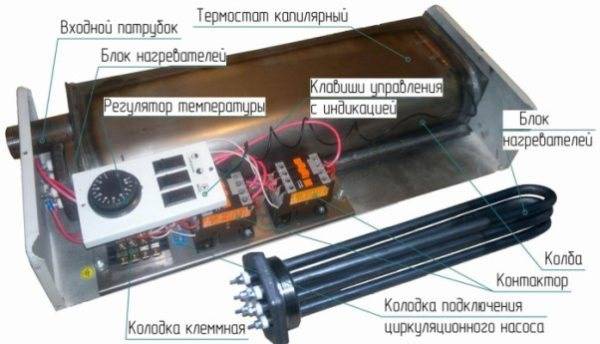

Расположение ТЭНа в электрокотле

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

  1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
  2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
  3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
  4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.


ТЭН должен быть на десять сантиметров короче радиатора Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Минусы и плюсы радиаторного ТЭНа

Электронагреватели трубчатого типа дают возможность собрать практичную и достаточно эффективную отопительную систему основного или дополнительного обогрева.

К достоинствам приборов можно отнести:

  1. Предельную простоту монтажа. С этой работой справится каждый начинающий мастер.
  2. Невысокую стоимость устройства, правда, имеется в виду цена одного ТЭНа, без дополнительного оборудования.
  3. Большую надежность по сравнению с масляными радиаторами. Кроме того, батареи с ТЭНами ремонтопригодны. При выходе оборудования из строя будет достаточно заменить нагреватель.
  4. Наличие дополнительных опций и функционала.
  5. Возможность автоматического управления отопительной системой, но для этого понадобится дополнительное оборудование.

Мы перечислили основные достоинства радиаторных ТЭНов, рассмотрим их значимые недостатки. Их довольно много. Прежде всего, это внушительные эксплуатационные расходы, что объясняется высокой стоимостью электроэнергии. Их можно снизить, если полностью автоматизировать управление системой отопления.

В этом случае ТЭНы будут включаться в работу только после того, как температура в помещении понизится до определенного минимальным значения. И выключаться по достижению температуры, определенной как комфортной. Работа в таком режиме максимально экономична.


Самые простые по конструкции радиаторные ТЭНы не оснащены автоматическим управлением. Чтобы автоматизировать такую систему, понадобится приобретение дополнительного оборудования

Однако оборудование для автоматизации потребует финансовых вложений. Если рассматривать покупку ТЭНа в комплекте с радиатором и с автоматикой, стоимость такого комплекта будет намного больше цены электрического конвектора или же масляного радиатора.

Но при этом последние по уровню предоставляемого комфорта ничем не уступают, а кое в чем даже превосходят радиаторы с ТЭНами. Например, последние требуют стационарной установки, тогда как электрические конвекторы и масляные радиаторы более мобильны и компактны.

Кроме того, как и любой другой электрический прибор, в процессе работы ТЭНы генерируют магнитное поле. Его опасность для организма не доказана, равно как и безопасность. Поэтому стоит отнести наличие такого поля к отрицательным качествам устройств, ведь они монтируются в радиаторы, то есть находятся в непосредственной близости от людей.

В других отопительных системах, работающих от электричества, этот недостаток в какой-то мере нивелируется. К примеру, электрокотлы располагаются в нежилых помещениях, где присутствие человека кратковременно.

Связано это с тем, что в первом случае теплоноситель движется с довольно высокой скоростью. Благодаря этому радиатор прогревается достаточно быстро и полностью.


Чтобы увеличить теплоотдачу оборудованных ТЭНами радиаторов, можно накрыть стену, а которой закреплено устройство, отражающим экраном из фольги. Тепловое излучение будет двигаться только в комнату

Функционирование ТЭНа не в состоянии обеспечить такую высокую скорость. В результате нагрев корпуса батареи будет неравномерным. В нижней части температура будет намного выше, чем в верхней.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов

Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Безопасность

Считается, что радиаторный ТЭН со встроенным термостатом является абсолютно безопасным нагревательным прибором: отключение при достижении теплоносителем заданной температуры позволит избежать опасного перегрева или закипания воды.

Однако не все потенциальные покупатели прибора знают, что безопасность и эффективность работы обеспечивается не только конструкцией прибора, но и правильной установкой.

  • В системе центрального отопления при включении ТЭНа должны быть перекрыты отсекающие радиатор вентиля. При этом перед ними на подводке должна быть смонтирована перемычка, которая позволит теплоносителю циркулировать через стояк при его запуске. В отсутствие вентилей ваш ТЭН будет греть батареи по всему стояку; в отсутствие перемычки после неудачной попытки запуска отопления к вам придет печальный слесарь и произнесет много обидных слов.
  • Нагрев теплоносителя в замкнутом объеме превратит ваш радиатор в полноценную миниатюрную котельную и… резко повысит давление в нем. Тепловое расширение, знаете ли. Отсюда — необходимость в установке на подводке после отсекающего вентиля либо небольшого расширительного бака (его объем берется равным 10% объема радиатора), либо предохранительного клапана.

Небольшой расширительный бачок сможет вместить излишек расширившегося теплоносителя.

Заметьте: второй сценарий нежелателен, поскольку при нагреве клапан будет периодически выбрасывать струйки горячей воды.

  • Сечение шнура питания должно быть не менее 1 квадратного миллиметра на 8 ампер тока. При мощности ТЭНа в 2500 ватт и напряжении питания 220 вольт ток составит 2500/220=11,36А; минимальное сечения жилы провода, стало быть, равно 11,36/8=1,42 (с округлением до реального значения — 1,5 мм2).
  • Максимальная нагрузка на одну розетку не должна превышать 3500 ватт .
  • Заземление крайне желательно .

Контакты заземления в розетке должны быть соединены с корпусом электрощитка.

Мощность ТЭНа без терморегулятора не должна превышать номинальную тепловую мощность радиатора. Для одной алюминиевой секции она берется равной 200 ваттам, для чугунной — 160 ваттам. ТЭН для радиаторов отопления с терморегулятором может устанавливаться без ограничений по мощности.

Основной вид нагрева

  1. Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:
    • подсобные помещения;
    • гаражи;
    • различного рода мастерские.

Совет: при таком варианте использования ТЭН устанавливается в радиатор, заполняемый маслом небольшой вязкости.

Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.

Универсальный ТЭН для радиаторов отопления с терморегулятором

  1. Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
  2. В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.

Совет: если обогрев помещения производится постоянно, вместо масла внутрь прибора можете залить воду и использовать ТЭН для радиатора с терморегулятором .

Вспомогательный обогрев частного дома

При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.

Возможные способы применения:

  1. С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.

Радиаторный ТЭН со встроенным термостатом для поддержки в помещении заданной температуры

  1. В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.

Вспомогательный обогрев квартиры

В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.

Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:

не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;

ТЭН с терморегулятором для чугунного радиатора по длине должен быть чуть меньше отопительного прибора

  • большая стоимость работ по переоборудованию отопительной системы;
  • экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.

Монтаж ТЭНа в нижнюю часть чугунной батареи

Характеристика приборов

Рассмотрим положительные и отрицательные моменты использования ТЭНов:

  1. Устройство ТЕНа
  2. Трубчатые электротены
  3. ТЭН с электрическим термостатом
  4. Когда следует применять электрические ТЕНы?
  5. Выбор и использование ТЕНов
  6. Лучшие качества ТЭНов
  7. Несколько полезных советов

Еще в конце XIX века были изобретены в Америке трубчатые электронагреватели, проще говоря, ТЭНы. Самые первые модели представляли собой спираль, которая была изолирована при помощи керамического материала специального назначения и помещена в металлическую трубу. Эта задумка заняла в то время достойное место, однако прибор был небезопасным. И только спустя более 50 лет электрический ТЕН для батарей отопления был доработан и пущен в массовое производство. За столь долгое время трубчатый электронагреватель сильно видоизменился, однако принцип его работы сохранился.

ТЭН – идеальное «аварийное» приспособление для радиатора

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
