Основные виды теплообменников в печь и его способы установки

Правильный выбор котла

Сегодня выпускаются различные виды котлов с тем или иным типом топлива и энергоносителями. Основными разновидностями бытовых теплогенераторов считаются:

  • газовые;
  • твердотопливные;
  • электрические.

Есть модификации, работающие на жидком топливе. На твердом топливе работают котлы прямого горения. То же касается пеллетных и пиролизных котлов. Такие котлы востребованы, так как эксплуатация их предполагает низкие затраты. Это уголь и дрова, которое стоят относительно недорого. Есть вероятность подключения природного газа, но это дорогое удовольствие. Люди предпочитают покупать угольные и дровяные устройства.


Для начала, нужно подобрать котёл

Эксплуатация источника тепла, который работает на твердом топливе, чем-то напоминает простое печное отопление. Надо отыскать дрова, тратить силы и время, загружать их в топку. Обычно твердотопливные котлы имеют некую инерционность. Это означает, что нагрев воды после закрытия воздушной заслонки будет прекращаться постепенно. Полученную энергию удастся использовать эффективно только, если есть тепловой аккумулятор. Самым лучшим вариантом является теплогенератор на пеллетах. Но такое оборудование стоит достаточно дорого, что делает его недоступным для широких слоев граждан.

Как подобрать или рассчитать размеры печного котла

После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.

Чаще всего теплообменники помещают в топливник печи, но иногда в дымовых каналах или камере бесканальной печи. При этом необходимо учесть, что между кирпичной кладкой и регистром должен быть зазор 0,5-1 см, учитывающий тепловое расширение металла.

Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?

Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м 2 площади дома.

Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м 2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.

Полную мощность теплообменника можно вычислить по формуле:

где: Qуд – его удельная мощность, ккал/час;S – его полезная площадь (соприкосновения с нагревающей средой), м 2 .

Удельную мощность можно вычислить по формуле:

где: k =12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность;Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С;t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.

Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м 2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.

Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м 2 площади печного котла можно будет снять около 10 кВт.

Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:

В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.

Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.

Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.

Изготовление своими руками

После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками

При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть

Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.

После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.

Функции элемента

Теплообменники поверхностного типа в большинстве случаев используются, когда речь идёт о системах отопления для дома. Тепловая энергия проходит через плоскость металлических стенок. Лучше всего реализован этот принцип в котлах:

  • электрических;
  • твердотопливных;
  • газовых.

Вода проходит по трубам, имеющим изогнутую форму. Они устанавливаются внутри устройства и нагреваются от подходящего топлива. Носитель прогревается и переходит в трубопровод. На смену ему в теплообменник поступает вода из радиатора, находящаяся в остуженном состоянии.

Электрический котёл – оптимальный вариант

В частных домовладениях до сих пор источником тепла служит печь. Она подходит для обогрева небольшого дома, но ее тепловой мощности недостаточно, если речь идет о большом коттедже. По этой причине теплообменник в отопительной системе необходим, чтобы трансформировать печь в полноценной котёл с функцией нагрева воды. Изготавливают теплообменник для дровяной печи своими руками, он имеет различные формы и размеры. Можно подключать к нему радиаторы отопления, в этом случае дом получит более эффективное отопление.

Газовое оборудование

Хорошей альтернативой может послужить проведение газового отопления. Здесь используется магистральный газ. Такие котлы эффективные и надежные. КПД составляет 87% у самой простой модификации. У дорогих конденсационных модификаций этот показатель приближается к 97%.

Отопительный прибор компактный, безопасный и автоматизированный. Ему требуется обслуживание не чаще 1 раза в год. При этом в котельную приходится ходить исключительно для того, чтобы изменить настройки и проследить за их нормальным функционированием. По сравнению с твердотопливным, это довольно бюджетный агрегат.


Газовое оборудование имеет свои нюансы

Электрические и жидкотопливные

Самым эффективным считается электрическое отопление. Только оно может обеспечивать КПД 99%. К тому же для него не требуются вентиляция и дымоходы, обслуживание как таковое не предусмотрено, разве что есть необходимость чистить устройство раз в 2-3 года.

Монтаж, как и стоимость самого оборудования, отличается дешевизной. Конечно, все эти свойства электрокотла делают его привлекательным в глазах покупателя, но стоит он всё же недёшево. Финансовые затраты обусловлены необходимостью платить за электричество. Можно устанавливать многотарифный счетчик, хотя и это не позволит обойти по функциональным характеристикам дровяной теплогенератор.

Жидкотопливные котлы  работают на дизельном топливе и отработанном масле. Этот тип отопления считается самым грязным. После посещения котельной непременно придется отмывать руки от солярки. Также от одежды будет исходить соответствующий запах. Один раз в год понадобится чистка агрегата. Это отдельное событие, после которого придётся отмывать сажу чуть ли не со всего тела. Не самым выгодным решением является применение солярки. Стоимость ее может перечеркнуть все очевидные плюсы. Отработанное масло сейчас поднялось в цене и может быть выгодно только тем, у кого есть дешевый его источник.

https://youtube.com/watch?v=d0idwQchW3s

В современных отопительных котлах присутствует много важных элементов. Среди них — теплообменник для кирпичной печи со сваренными пластинами. Именно внутри него осуществляется передача тепла к носителю от генератора. Сегодня представлен большой ассортимент различных отопительных котлов, но это не мешает владельцам частных домовладений самостоятельно изготавливать подобные устройства.

Основные достоинства

Несомненными плюсами применения теплообменника в конструкции печи являются:

  • Одновременное осуществление нескольких функций: нагрев воды, воздуха в нескольких  помещениях, а также парообразование;
  • Варианты установки бака на значительном расстоянии от печи (даже в другом помещении);
  • Долговечность. При использовании современных материалов и соблюдении технологии монтажа срок эксплуатации достигает 20 лет.
  • Эстетичный внешний вид
  • Доступность ухода;
  • Простота монтажа;
  • Высокая эффективность;
  • Возможность установки как в русской традиционной бане, так и в современной финской сауне;
  • Экономия места за счет компактных размеров;
  • Высокая мощность и как следствие, быстрый нагрев до требуемой температуры;
  • Отсутствие (или несущественность) деформаций при нагреве

Классификация печей-каминов

Самые популярные печи-камины:

  1. Печи-камины «Викинг». Одни из наиболее эффективных типов печей. Обладают потрясающей скоростью прогрева помещения, вне зависимости от его габаритов. В качестве топлива используются дрова или бурый уголь. Единственный недостаток: «Викинги» отказываются работать с каменным углем.
  2. Печи-камины на пеллетах. Как следует из названия, эти печи «питаются» не привычными дровами или углем, а пеллетами. Пеллет – это вид топлива, который отличается экологической чистотой и выпускается в гранулах. Изготавливается из отходов деревообрабатывающей промышленности методом прессовки. Такое топливо не представляет никакой опасности для окружающей среды и обходится очень дешево, чем и обуславливается его высокая популярность. Кроме того, пеллеты не будут чадить в доме, поэтому к их плюсам можно отнести и повышенный комфорт.
  3. Печи-камины «Кедди». Конструкция шведского происхождения, выпускается в двух вариантах: угловом и пристенном. Печки обладают рядом преимуществ по сравнению с аналогами: во-первых, их дизайн значительно превосходит другие конструкции. Во-вторых, «Кедди» обладают небольшим весом, поэтому им не нужен фундамент, да и процесс установки будет значительно упрощен. Подключение к дымоходу и система каналов тоже довольно просты, потому-то эти системы так популярны.
  4. Варочная печь с камином. Основной отличительной особенностью этих конструкций является функциональность. Такие печки отлично подходят для готовки, греют дом и при этом приятно выглядят. Свою популярность эти комбинированные печки заслужили именно за эти качества, которые позволяют реализовать широкий круг задач и при этом мысленно вернуться в прошлое, когда открытый огонь был основным способом готовки и обогрева.
  5. Печи-камины «Байкал». Этот вариант чаще всего используется в загородных домах. Данная модель крайне эффективна, а при необходимости более точного выбора можно рассмотреть весь модельный ряд. Используемое топливо – дрова. Основная характеристика таких печей – невероятно долгая сохранность тепла даже при давно потухшем огне.

ЗаключениеПромывка пластинчатого теплообменника своими рукамиСамодельная печь с теплообменником своими руками показана на видео:

Жидкостные устройства

Во время изготовления жидкостных теплообменников для того чтобы сделать их более безопасными, сердечник помещается в металлический корпус. При этом в нем размещается утеплитель. Часто при создании описываемых устройств используется базальтовая вата.

Такие изделия закрепляются на дымоходе, что способствует нагреву теплоносителя. Если используется змеевик, его концы присоединяются к отопительной системе. Если изделие создается своими руками, следует делать змеевик из меди. Это связано с тем, что данный материал обладает высокой теплопроводностью.

Некоторые владельцы домов применяют металлические изделия, но для увеличения эффективности приходится значительно увеличивать размеры конструкции.

Циркуляция теплоносителя осуществляется следующим образом:

  • сначала жидкость нагревается, в результате чего происходит увеличение ее объема;
  • после этого она поднимается по змеевику;
  • после этого жидкость направляется в радиатор;
  • остывший теплоноситель вытесняется и направляется к нагревающему элементу.

Чтобы система работала эффективно, необходимо заранее рассчитать такие параметры, как длина нагревательного элемента и диаметр труб, используемых при создании системы. Если не учесть эти параметры, система не будет работать эффективно. В некоторых случаях из-за совершенных во время создания системы ошибок происходит гидроудар.

Устанавливая теплообменник на трубу дымохода, следует помнить о том, сто конструкция должна быть безопасной. Ее нагревающиеся части не должны соприкасаться с материалами, которые могут загореться.

Особенности конструкции

Чтобы вы смогли представить, как работает теплообменник, хотим предложить вам одну очень простую конструкцию, которая с недавних пор завоевала огромную популярность у дачников. По сути, это обычная солнечная батарея, потому что источником тепла будут являться солнечные лучи, которых в летнее время в избытке.

Для этого вам потребуется деревянная площадка, которую лучше всего покрасить в черный цвет. Теперь на ней соберите змеевик из резиновых шлангов, стальных или медных труб, пластиковых труб. Это на ваше усмотрение, не забывайте о показателях теплопроводности. Соедините трубы в змеевик. Чем чаще витки, тем лучше. Один конец змеевика подсоединяется к водопроводу, второй к месту отбора горячей воды. К примеру, к смесителю летнего душа.

Ставите площадку под наклоном так, чтобы солнце всегда было направлено на нее. Вот вам готовый, дешевый теплообменник, изготовленный своими руками, который использует бесплатную солнечную энергию.

На этом примере видно, что собой представляет теплообменник для печи, как он работает. Самое главное, что сделать его своими руками несложно

Важно знать его конструкцию, размеры и выбрать материал для изготовления

Простая конструкция: змеевик


Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии. Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.
  2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
  3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

  • Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
  • Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.
  2. Достаточная теплоотдача.
  3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
  • Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

  • Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

  • Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
  • Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Приступаем к монтажу

Последовательность выполнения работ зависит от конструктивных особенностей теплообменника.

Установка прибора с регистром

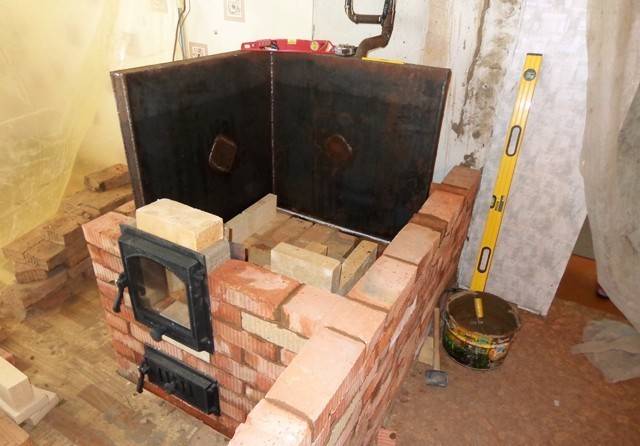

При монтаже в старую печь придется разобрать часть кладки. Последовательность выполнения работ выглядит следующим образом:

  1. Готовим фундамент для змеевика прямо в полости топки.
  2. Устанавливаем змеевик.
  3. Укладываем разобранный ряд кирпичей, оставляя места для входной и выходной части труб.
  4. Подключаем теплообменник к системе отопления.

До начала эксплуатации резервуар стоит в обязательном порядке проверить на герметичность. Убедиться в отсутствии протечек можно путем заполнения его водой, желательно, под давлением.

Монтаж устройства с емкостью

Наилучший вариант для печи или камина. Изготавливается из металлического бака и двух медных трубок. Объем бака, как правило, составляет около 20 литров. При отсутствии готового изделия резервуар достаточного объема изготавливается своими руками путем сваривания листовой стали.

Для изготовления теплообменника следует использовать материал толще 2,5 мм. Сварку стоит производить таким образом, чтобы толщина формируемого шва была минимальной.

Резервуар необходимо установить на 1 метр выше уровня пола, но не дальше 3 метров от печи. В баке проделываются два отверстия: одно около дна, второе – в наивысшей точке с противоположной стороны. Эффективность теплоотдачи зависит от расположения магистралей.

Необходимо стремиться к тому, чтобы минимальное отклонение нижнего отвода в направлении пола составляло 2 градуса. Верхний должен быть подключен под углом 20 градусов в противоположном направлении.

Производится монтаж сливного крана в накопительный бак. Предусматривается еще один кран, предназначенный для слива всей системы, который устанавливается в самой нижней точке. После проверки герметичности система готова к эксплуатации. Эффективность такой печи с теплообменником можно будет по достоинству оценить в холодное время года.

Как рассчитать площадь теплообменника

Нередки случаи, когда домашние умельцы берутся за изготовление подобного устройства своими руками. Для этого им следует научиться вычислять необходимые параметры, касающиеся обеспечения банного помещения достаточным количеством тепла и объемом горячей воды для помывки.

При расчете габаритов аппарата допускаются округления. Так, при установке системы обогрева мощностью 5 кВт вам понадобится устройство, полезная площадь которого определена в 1 м². Такой пример довольно приблизительный, поскольку прибор с подобными параметрами будет также обеспечен теплом при участии печки с мощностью 9 кВт. При этом все же лучше рассчитывать величину площади, оставляя некоторый запас. Во время охлаждения агрегата мощность значительно снижается, а запас позволяет поддерживать температуру в помещении до очередной растопки печи.

При выборе теплообменника последнее, на что стоит обращать внимание, – это форма устройства. К этому параметру не предъявляется особых требований, потому можно смело полагаться на свою фантазию

Зачастую теплообменники, как и система труб, изготавливаются из нержавеющей стали. Это довольно долговечный и эффективный при эксплуатации материал. Единственный минус состоит в возникновении некоторых сложностей при выполнении сварочных работ.

Назначение и особенности

Теплообменник предназначен для забора тепла от циркулирующего в дымоходе нагретого воздуха. Конструкция устройства зависит от диаметра и формы дымоотводящей трубы, материала который был использован для создания теплообменника, мощности теплогенерирующего прибора и теплоносителя.

Теплообменники классифицируют, в зависимости от теплоносителя, на жидкостные и воздушные. Устройства воздушного типа наиболее простые в изготовлении, однако, они обладают не самой большой эффективностью. Такие устройства нуждаются в более качественном материале и исполнении, но более эффективны, чем устройства с воздушным теплоносителем.

Преимущества использования металлической печи в бане

Сегодня металлическая печь в бане уже является стандартной комплектацией, без которой сложно представить любимую многим оздоровительную процедуру. По сравнению с другими видами печей, она обладает рядом преимуществ:

  1. Простота монтажа. Ее легко изготовить своими руками.
  2. Легкая и простая эксплуатация.
  3. Она быстро растапливается.
  4. Обладает хорошей тягой.
  5. Высокая производительность.
  6. Экономична в расходе топлива и демократична в цене.

Но для того чтобы действительно максимально оценит все эти достоинства, необходимо научиться правильно её использовать!

Печь в парилке

Никто, конечно, не поспорит, что для бани идеальной является каменная печь. Но ее нужно растапливать не менее 5 часов, чтобы она по-настоящему начала отдавать свое тепло, представьте, сколько дров уйдет за это время. А это, в свою очередь, устраивает далеко не всех. Да и цена у кирпичного сооружения будет в разы больше, чем у металлической печи, облицованной камнем.

Схема движения воздушных масс

Кроме того, для того чтобы сложить кирпичную печку для бани, нужно обладать начальными навыками и знаниями печника, так как в этой конструкции нужно учесть множество нюансов, которые незаметны, но играют решающие роли!

Кирпичная печь

Металлическую же печь можно купить в готовом варианте, а обкладка не потянет за собой больших финансовых расходов.

Даже если сама по себе металлическая печь, купленная в готовом виде в магазине уже является украшением парилки, лучше сделать вокруг нее небольшой каменный фартук. Это значительно увеличит эффективность и производительность печи. Да и людям, находящимся в непосредственной близости от металлической конструкции, будет более комфортно, ведь металл «жарит» сильнее, чем камень или кирпич!

Металлическая печь без обкладки кирпичом

Какими необходимыми параметрами должна обладать металлическая печь для бани?

  1. Она должна иметь небольшие габариты, чтобы не загромождать пространство.
  2. Не следует выбирать слишком большую мощность, так как помещение бани, как правило, небольшое. Будет сложно контролировать оптимальный температурный режим.
  3. Характеристики печи должны четко соответствовать правилам пожаробезопасности.

Кроме того, необходимо учитывать и место, где располагается печь. Согласно нормам СНиПа, металлический агрегат должен располагаться на расстояние не менее 15 см от деревянных перекрытий.

Особенности готовой конструкции и ее монтаж

Регистром называют теплообменник для водяного отопления, сделанный из труб с гладкими стенками. Он имеет вид решетки. Именно такая форма является самой популярной. Но бывают модификации цилиндрической и прямоугольной формы, считающиеся самыми примитивными. Ширина внутренних пустот в таком устройстве должна быть равна, как минимум, 5 мм. При более низком показателе вода начнет кипеть. Не меньше 3 мм должна составлять толщина стенок труб. Это защитит металл от горения. Сооружая теплообменник для печи своими руками, надо обустраивать пространство между стенками топки и теплообменником, равное 15 мм.

Благодаря этому удастся компенсировать расширение металла во время его нагрева. Установка теплообменника осуществляется внутри печи, когда укладывают ее стенки. Именно такой вариант считается наиболее простым и доступным. Часть кирпичей придется разобрать, если речь идёт о старой печи.

На фундамент монтируется трубчатый теплообменник. Делать это надо прямо внутри топки, укладывая кирпичи рядами, оставляя пространство для входной и выходной трубы. Когда кладка будет завершена, теплообменник подсоединяют к системе отопления и заполняют водой. После этого можно затопить печку.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Установка и подключение

Перед подключением систему обязательно нужно проверить холодной водой. Для этого система заполняется водой и проводится осмотр каждого участка трубопровода. Любая дырочка со временем превратится в серьезную течь, поэтому лучше устранить все проблемы на этапе монтажа. Если финансовые возможности позволяют, желательно установить циркуляционный насос с простейшей автоматикой для включения и выключения циркуляции.

Как видно, ничего сложного в создании теплообменника в баню своими руками – нет Главное, правильно выбрать какой теплообменник необходим для каждого конкретного случая, исходя из габаритов помещения и финансового бюджета стройки

Из чего можно изготовить печной теплообменник

Для того, чтобы изготовить теплообменник для печи своими руками можно использовать листовую «черную» сталь толщиной 3-5 мм или стальные трубы (круглые или профильные) с такой же толщиной стенок и диаметром 30-50 мм. Как вариант, для этой цели может использоваться лист или трубы из нержавеющей стали или меди. Но, из-за высокой их стоимости, эти материалы при самостоятельном изготовлении печных котлов используются крайне редко.

Из листового металла такие регистры изготовить проще. Их легче чистить при эксплуатации. Но, как правило, они имеют меньшую площадь контакта с пламенем или горячими газами, так как в своем большинстве своем они являются сплошными и в теплообмене участвует только внутренняя их поверхность, обращенная к пламени. Печные котлы из труб, при тех же габаритных размерах, как правило, имеют большую теплообменную площадь (хотя это зависит еще и от количества и от диаметра труб), так как позволяют пламени или горячим газам контактировать, практически, со всей их поверхностью. Но они более сложны в изготовлении. Особенно это касается конструкций, состоящих полностью из труб круглого сечения.

Если для изготовления теплообменника для печи с водяным контуром используются трубы, то лучше всего, если они будут бесшовными (цельнотянутыми). Если же используются шовные трубы, то швы придется дополнительно укреплять сварным швом и располагать с наружной стороны регистра (со стороны кирпичной кладки).

Очень часто при изготовлении печных котлов трубы и листовое железо комбинируют. Делается это для того, чтобы использовать их положительные качества: чтобы и изготавливать было проще, и теплообменная площадь была достаточной.
