Изготовление теплообменника своими руками

Изготовление своими руками

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

  • Медь относительно легко гнется, паяется.
  • Змеевик не содержит соединений, подвергающихся сильному нагреву.
  • Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
  • Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

  • отожженная медная труба в бухте d32, длиной 3.5 — 4.5 м (в зависимости от d дымохода);
  • водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
  • обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 — 750°C);
  • паста «флюс»;
  • мягкая абразивная губка;
  • газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
  • мытый просеянный мелкий песок – 5 – 6 кг;
  • трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» — ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

  1. Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
  2. Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
  3. Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
  4. Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
  5. Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
  6. Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
  7. Если d дымохода равен 150, а длина бухты — 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
  8. Отрежьте заглушки, вычистите песок, промойте спираль.
  9. Припаяйте к концам спирали переходные водорозетки.
  10. Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
  11. Оденьте «змеевик» на трубу как можно ближе к печке.
  12. Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

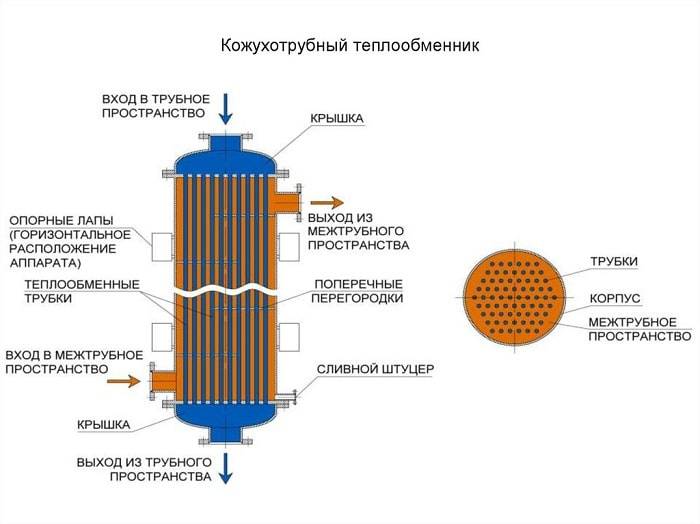

Типы кожухотрубных теплообменников

Диаметр корпуса кожухотрубчатого теплообменника может составлять от 159 до 3000 мм; длина корпуса колеблется в пределах от 0,1 до нескольких десятков метров. Максимальное давление в системе может достигать 160 кг/см2. В настоящее время самое широкое распространение получили следующие типы теплообменных аппаратов:

  • со встроенными трубными решетками. Конструкция таких устройств предусматривает жесткую сцепку всех деталей и узлов, входящих в состав агрегата. Основная область использования эти установок нефтеперерабатывающая и химическая промышленность. Такие теплообменники составляют 75% рыночных предложений. У рассматриваемого типа кожухотрубных теплообменников решетки труб приварены к внутренней поверхности кожуха, а тубы прочно скреплены с решетками. Такая компоновка обеспечивает надежную фиксацию и лишает элементы конструкции возможности свободного перемещения внутри кожуха;
  • с температурным компенсатором. Такие кожухотрубные аппараты с помощью продольной деформации или благодаря особым упругим вставкам, расположенных в расширителе возмещают тепловое расширение. Такая конструкция относится к классу полужестких;
  • с плавающей головкой. Под плавающей головкой имеется ввиду подвижная трубная решетка. Такая решетка имеет возможность свободного перемещения по системе вместе с крышкой. Аппарат отличается высокой стоимостью, однако этот недостаток полностью компенсируется высокой производительностью и надежностью;
  • С U-образной формой труб. В таких конструкциях оба конца трубы привариваются к одной решетке. Радиус изгиба трубы должен быть не менее 4 его диаметров. Такое конструктивное решение позволяет трубам свободно удлиняться;
  • С комбинированным наполнением. Конструкция таких аппаратов предусматривает наличие компенсатора. Кроме того, в их состав входит встроенная плавающая головка.

По направлению перемещения теплоносителей, кожухотрубные преобразователи тепловой энергии можно разделить на 3 вида:

  • Одноточные.
  • Противоточные.
  • Перекрестноточные.

Теплообменники могут быть одноходовыми и многоходовыми.

В одноходовых устройствах теплоноситель циркулирует по ограниченному контуру. В качестве примера можно привести водонагреватель ВВП, получивший широкое распространение системах отопления. Такие устройства используются зонах, где интенсивность теплообмена принципиального значения не имеет (температура окружающей среды незначительно отличается от температуры теплоносителя).

Многоходовые устройства имеют поперечные или продольные перегородки, обеспечивающие изменение направления движения теплоносителя. Такие теплообменники применяются на участках, где интенсивность теплообмена особенно важна.

Устройство переоборудованных печей для бани

Реализовать систему второго контура в печи можно несколькими способами. Выбор наиболее подходящего решения зависит от типа печки и наличию технических возможностей, как то сварки и подходящего материала для теплообменника.

Наиболее распространенные схемы оборудования водогрейного контура:

  • Установка на дымоход или в топку печи рамного теплообменника или витого змеевика;
  • Монтаж на печи дополнительного наставного бака для нагрева воды, циркулирующей в системе отопления;
  • Оборудование внутри топочной камеры системы из труб-регистров.

Если площадь отапливаемого банного помещения превышает 30 м2, без учета парилки, то будет правильным предусмотреть в конструкции печки для сауны с водяным контуром дополнительный бойлер-накопитель для горячей воды. Таким способом можно использовать часть кипятка для нужд моечного отделения и уборки помещения уже после того, как топка была потушена.

Не все перечисленные способы установки водогрейного контура одинаково эффективны. Например, самый простой вариант, предусматривающий монтаж второго наставного бака для подогрева воды, признается специалистами наиболее неэффективным. Зачастую печь и сауна прогреваются до требуемой температуры, а предбанник и комната отдыха остаются холодными.

Теплый воздух, прогреваемый горящими дровами из топки, поднимается вверх, обеспечивая теплом каменку и расположенный на ней слой камней. Последний медленно отдает свое тепло помещению, обеспечивая комфортную температуру для парилки.

Производители предлагают комбинированные котлы для бани на дровах, использующие газ в качестве альтернативного способа нагрева. Однако, не во всех районах есть возможность подключиться к системе газоснабжения, поэтому более популярной является классическая модель на монотопливе.

Отличие между конструкциями котлов в бане на дровах (фото ниже, цена здесь же или на сайте компании производителя) заключается чаще всего в расположении водяного бака.

Есть несколько зон его установки, которые обладают положительными качествами:

  • Схемы с выносными баками. Этот тип является наиболее популярной конструкцией. С его помощью удается получать горячую воду, используемую в обогреве остальных помещений постройки. Эта модель позволяет хорошо прогреть воздух внутри, прежде чем вода успеет закипеть. Она востребована в банях, использующих сухой и жаркий воздух. Для материала бака используют качественную нержавеющую сталь. Монтаж осуществляется, как правило, в смежном помещении, а соединение проводится с помощью регистров, или шланга труб. Недостатком конструкции является относительная сложность монтажных работ, дополнительные расходы на регистры и трудоемкость монтажа.
  • Наставной бак монтируется непосредственно в камеру к топке. Конструкция является актуальной для печей, изготовленных из труб. Прогрев воды в них осуществляется в верхней точке топки. Однако, это не всегда является эффективным решением. Главное правило, используемое при монтаже таких конструкций – максимальная герметичность для всех швов, что позволит продлить срок службы аппарата.
  • Монтаж бака на дымоходной трубе отличается двумя вариантами установки: бак в форме куба или параллелограмма является проходным узлом на крышу или бачок служит проходным узлом через потолок на второй этаж. Емкость обогревается не только за счет теплообмена в трубе, но и благодаря печным регистрам, что позволяет использовать значительные объемы во время нагрева жидкости.
  • Навесная конструкция бака предусматривает крепление на стену или другую вертикальную поверхность Вода прогревается внутри за счет теплообмена, получаемого от печных стен. Материал, применяемый для этой конструкции – нержавеющая сталь.

Средние расценки на печи с различным расположением водяного бака

Наименование (бренд) Тип расположения водяного бака Цена, руб.
Тунгусска на дымовой трубе от 12000
Helo (Финляндия) встроенный от 27000
Сахара навесной от 14000

Предлагаем ознакомиться Мебель для бани из дерева- купить деревянную мебель для бань и саун в комнату отдыха в Москве

Изготовление теплообменника своими руками

Не всегда есть возможность купить готовый проект печи с теплообменником. Так же не все могут сами работать сваркой. Но соорудить теплообменник в печь для отопления своими руками, не такая тяжелая задача. Применив алюминий или медь можно избежать сварочных работ. При хорошей подготовке, правильном расчёте это возможно и не обременительно. Вдобавок экономит семейный бюджет.

Расходные материалы

Выбрав место и размер, стоит обдумать из чего проще соорудить теплообменник. Можно использовать как перечисленные выше материалы, так и чугунные радиаторы отопления, автомобильные радиаторы и тому подобное. Главное правильно учитывать тепло проводимость. Точно продумать какой инструмент понадобится и подготовить его заранее. Все эти мелочи облегчат установку.

Алгоритм сборки

Начинать надо с проекта — продумывая мелочи и подбирая варианты. Исходить стоит из размера — если печь слабая, то несоразмерно большой теплообменник только навредит. Если вы используете в качестве трубы для змеевика медь, то длина не должна превышать трёх метров.

Самый простой вариант изготовления — змеевик. Для него потребуется медная труба, длинной от 2 м до 3 м.

От длины трубы и количества витков зависит скорость нагрева. Но стоит помнить — надо учитывать размер печи, топки и не злоупотреблять увеличением змеевика. Перекосы в размерах понижают срок службы печи.

Для закручивания трубы в спираль нужен шаблон. Это любая подсобная деталь цилиндрической формы. Диаметр шаблона должен вписываться в топочный размер.

Подготовив материалы приступаем:

  • Изгибая трубу, наматываем её на заготовленную болванку для получения спирали;

  • Соблюдаем размеры, в которые надо змеевик поместить;

Средний показатель расчётной мощности теплообменника, равен 1кВт на 10 метров площади.

Если вас не устраивает такой тип теплообменника, можно изготовить другой тип, например сварив стальные трубы. Выглядит это примерно так:

Примеры чертежей, по которым проводить работы:

Как установить?

Установить теплообменник в печь удобно во время кладки новой печи. Это позволит капитально смонтировать его, соблюдая все зазоры и размеры. При такой установке легче соблюсти правильный размер. Смонтировав теплообменник на фундамент печи, обложить его кирпичом легче, чем разбирая готовую печь, пытаться приспособить его на место. Но это тоже возможно.

Есть также важные моменты и требования, которые стоит соблюдать для увеличения сроков эксплуатации:

  • не стоит фиксировать трубы конструкций металлическими крепежами;
  • не стоит заливать ледяную воду, для избежания появления конденсата;
  • соблюдать пропорции между печью и теплообменником, избегая большой разницы;
  • использовать уплотнительные материалы с высокой жаропрочностью;
  • соблюдать полностью все меры противопожарной безопасности;

Нехитрые правила помогут избежать опасных ситуаций, помогут продлить срок службы печи. Не забывайте так же о пожарной безопасности.

Примеры установки на фото:

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

  • стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
  • неподвижную прижимную плиту;
  • подвижную прижимную плиту;
  • пакет теплообменных пластин;
  • уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
  • верхнюю несущую базу;
  • нижнюю направляющую базу;
  • станину;
  • комплект стяжных болтов;
  • Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

  • мощности;
  • максимальной температуре рабочей среды;
  • пропускной способности;
  • гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

  • при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
  • для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
  • максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

  1. с «мягкими» каналами (канавки расположены под углом 60). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
  2. со «средними» каналами (угол рифления от 60 до 30). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
  3. с «жесткими» каналами (угол рифления 30). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

  1. Теплоноситель подается на входные патрубки теплообменника;
  2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
  3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Виды теплообменников

Змеевик

Простое устройство может быть эффективным по-разному – в зависимости от вида. Классификацию проводят по нескольким критериям. Различные модели заводских или кустарных теплообменников, например, в баню, отличаются:

  • конструкцией,
  • местом установки,
  • материалом.

Эти факторы влияют друг на друга и на особенности теплообменного агрегата в целом: его стоимость, КПД, производительность, объем системы, сложность установки и пр.

Конструкция

Конструктивные отличия во многом зависят от назначения изделия. Например, нагрев воды для мытья предполагает существенный объем и интенсивную теплопередачу. А использование только для отопления требует постепенной передачи тепла теплоносителю.

  • Змеевик – гнутая под разными углами труба. Быстро прогревается, но часто не обладает достаточным объемом. Подходит для монтажа в дровяную топку, за топку, в каменку, на дымоход (если змеевик — спиралевидный).
  • Регистр – аналог трубного радиатора, пожалуй, самый популярный, универсальный, энергоэффективный. Как правило, это несколько труб большого диаметра, соединенных тонкими трубками. Выбор конкретной формы и места установки ограничен фантазией автора, а также общей схемой.
  • Дипломат – одна или несколько соединенных между собой емкостей с патрубками. Это распространенная модель, простая в сборке и монтаже. Печь для бани с теплообменником такого типа обеспечит тепло, жар, горячую воду. Недостатки – существенный объем снижает скорость прогрева, ограничивает выбор места для монтажа. Примитивная форма не способствует полноценной теплопередаче, мешая прогреву частей самой печки. Поэтому хорошо подходит только для монтажа внутрь каменки (если речь о бане), за нее или за топку.
  • Водяная рубашка – кожух, устанавливаемый на прогреваемые изнутри части теплогенератора. Зачастую это цилиндр с патрубками, надетый на дымоход. Сложен для кустарной сборки, подвержен протечкам, зато не требует разборки печки для монтажа и достаточно эффективен.

Выбор модели обычно связан не столько с КПД и ценой, сколько со сложностью установки. Например, некоторые модификации водяных «рубашек», «змеевиков» и «дипломатов» монтируются без разборки печи. Максимум – модернизация части трубы или замена чугунной плиты (для готовки) на «дипломат».

Материал

Медный теплообменник

Проектируя печь либо камин с каким-либо теплообменником, инженер (или печник) учитывает параметры материалов. Необходимые свойства – огнеупорность, эластичность, стойкость к коррозии, теплоемкость, теплопроводность. Обладают этими характеристиками только металлы.

  • Сталь прекрасно подходит по всем параметрам, кроме стойкости к коррозии. Однако если теплоноситель залит всегда, ржаветь она не будет.
  • Нержавеющая сталь не имеет недостатков, кроме высокой цены и сложности сварки. Оцинкованная сталь почти не применяется из-за токсичных выделений, связанных с высокими температурами.
  • Чугун, недостатки которого – сложность сварки и высокая вероятность образования трещин (из-за резких перепадов температуры при неравномерном нагреве).
  • Медь, которая всем хороша, кроме высокой цены и соединением частей пайкой. Припой «не держит» сильный нагрев, если слита вода, поэтому применение меди ограничено.

Выбор, как правило, связан с наличием или доступностью материала. Нередко встречаются банные печи с чугунным теплообменником, представляющим собой доработанную батарею. Доработка заключается в проварке стыков секций и заглушек в лишних отверстиях. Тем самым получают теплообменный регистр, обладающий всеми нужными свойствами. Его недостаток – громоздкость, ограничивающая выбор места.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Теплообменник для печи на дровах: назначение, виды, изготовление своими руками

Обычно печь передаёт жар от сгорающего топлива, непосредственно нагревая кирпичи. Метод простой и надежный. Но мало эффективный, поскольку такая печь может обогреть небольшую площадь. Да и само тепло попусту «вылетает в трубу» — в буквальном смысле. Теплообменник для дровяной печи повышает площадь отапливаемых помещений. Такая конструкция позволяет получить горячую воду дополнительно к теплу.

Теплообменник для кирпичной печи относится к приборам непрямого нагрева воды. Принцип его работы — жидкость циркулирует в замкнутом пространстве устройства, в результате естественной конвенции. Под воздействием тепла, вода нагревается.

Более горячие слои поднимаются наверх, их место занимают холодные слои. Перемешивание воды под воздействием тепла называется циркуляцией. Нагревшаяся вода или любой другой жидкий теплоноситель, поднявшись, отдаёт тепло воде. Сама печь не является теплообменником, поскольку создает тепло.

Функции

  • Чаще всего используются теплообменники для получения второго нагревающего контура. Без него топливо сгорая, нагревает стенки топки. Взаимодействуя с воздухом, нагретые кирпичи отдают тепло. Но оно по газоходу улетает.
  • С помощью теплообменника в кирпичной печи, горячий воздух отдает излишки тепла циркулирующей жидкости. Позволяет повысить экономичность, получая на выходе двойной коэффициент на одну топливную единицу.
  • Используется теплообменники в печах для бани, гаража, дома. В каждом перечисленном варианте у теплообменника своя функция — нагрев воды для душа, нагрев теплоносителя для отопления и тому подобное. Различные конструкции повышают области применения.

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив — можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть — как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Материал изготовления

Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности — более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации

ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.

Металлопластик. Легкодоступный практичный материла

Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект — возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один — ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Функции

  • Чаще всего используются теплообменники для получения второго нагревающего контура. Без него топливо сгорая, нагревает стенки топки. Взаимодействуя с воздухом, нагретые кирпичи отдают тепло. Но оно по газоходу улетает.
  • С помощью теплообменника в кирпичной печи, горячий воздух отдает излишки тепла циркулирующей жидкости. Позволяет повысить экономичность, получая на выходе двойной коэффициент на одну топливную единицу.
  • Используется теплообменники в печах для бани, гаража, дома. В каждом перечисленном варианте у теплообменника своя функция — нагрев воды для душа, нагрев теплоносителя для отопления и тому подобное. Различные конструкции повышают области применения.

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив — можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть — как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Змеевик. Создается из трубы, свёрнутую в виде спирали, длинной несколько метров. Такой водяной теплообменник для печи, устанавливается в ёмкость с жидким теплоносителем. Концы трубы развальцовывают в стенки, позволяя теплоносителю циркулировать внутри, попутно нагревая воду в баке. При правильно рассчитанной длине змеевика, материала его изготовления, количества колец можно ускорить нагрев воды. Так же часть змеевика, остающаяся на воздухе, увеличивает скорость прогрева помещения.
Теплообменник с емкостью. Бак и труба теплообменника для печи, проведена непосредственно вблизи топочного отделения. Нужно строго соблюсти градус наклонов подводимых труб, для достижения естественной циркуляции. В некоторых случаях приходится ставить электрический насос для этих целей. В этом решении есть свои плюсы — вода нагревается непосредственно пропускаясь через трубу, огибающую топку. Такое решение повышает скорость нагрева. Обычно используется для отопительного контура.
Трубная доска. Состоит из двух полностью герметичных ёмкостей и большого количества мелких труб. Основные трубы-ёмкости, расположены на разных частях, около топочного пространства и связаны трубами. В местах соединения происходит теплообмен. Такая конструкция используется в отоплении большого пространства, вплоть до многоэтажек

Эксплуатация такого теплообменника усложнена, поскольку приходится соблюдать меры предосторожности. Здесь важен химический состав воды, из-за образования накипи возможны прорывы стенок.
Водяная рубашка

Этот теплообменник сложнее всего создать своими руками. Его конструкция — два герметичных резервуара, расположены один в другом. Эффективна и проста в эксплуатации — теплообменник для печи из трубы. Позволяет быстро проистекать теплообмену, но сложна в изготовлении — требует профессиональных навыков.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
