Виды и особенности конструкции электрических ящиков

Как правильно выбрать ящик

На что необходимо обратить внимание, выбирая шкаф для счетчика? В первую очередь определяется тип самого счетчика: однофазный или трехфазный. Отсюда и выбираются габариты шкафа

Установка трехфазного счетчика требует ящика больших размеров

А вот будет он металлическим или пластиковым – не столь важно, потому что производители гарантируют высокую защиту своих изделий от погодных условий эксплуатации

Другие критерии выбора:

Необходимо обратить внимание, есть ли отверстие для ввода питающих проводов. Оно должно быть снабжено или резиновым уплотнителем, или пластиковой муфтой.
Оптимальный вариант, если шкаф имеет окошко для снятия показаний

То есть, нет необходимости открывать его для этих целей.
Хорошо, если в его конструкции есть ушки для пломбирования.

Многие производители предлагают стандартную комплектацию данного вида устройств, куда входит наклеенная этикетка на дверцу или боковину бокса, инструкция по монтажу и обслуживанию, табличка с сертификатом качества, колпачки, закрывающие крепежные элементы, ключ и другие мелочи.

Зачем нужны боксы для автоматов

Автоматические выключатели содержат множество медных электрических контактов и подвижных механических частей. Эти элементы конструкции исправно работают, пока находятся в частоте. Если в защитный прибор попадает влага или грязь, то начинаются проблемы. Медные проводники покрываются окисью, греются и обгорают. Механика автомата заклинивает и приходит в негодность. Это основная причина, из-за которой электрические автоматы необходимо монтировать в защитные боксы. В итоге выделяются следующие назначения боксов:

  • защита автоматов от пыли, влаги;
  • снижение риска распространения огня при возгорании выключателей;
  • возможность закрыть защитные приборы на ключ (например, от детей в школе);
  • эстетичный внешний вид щитового оборудования и удобство эксплуатации.


Защитный бокс для электрических автоматов

Щиток наружного освещения

От обычного щитка освещения он отличается только устройством ручного и (или) автоматического включения освещения. Для автоматического управления работой наружного освещения применяют:

  • фотореле, реагирующее на освещенность контролируемой территории;
  • датчики движения, фиксирующие появление людей в зоне работы освещения;
  • звуковые датчики;
  • месячные или годовые реле, запрограммированные на включение света в заданное время, изменяющееся в течение месяца или года;
  • реле, управляющие включением освещения в зависимости от географических координат места, где оно установлено.

Режим ручного управления освещением необходим для случаев:

  • ремонта осветительной сети в дневное время;
  • включения освещения с неисправным реле управления;
  • включением освещения в ситуациях, когда не соблюдаются условия для срабатывания реле управления.

Щит наружного освещения

Для перехода на ручное управление освещением используют переключатели, устанавливаемые на дверце щитка или на его боковой поверхности. Ручное включение выполняется различными способами:

  • одним из положений ключа ручного управления;
  • выключателем наружной или внутренней установки;
  • кнопочной станцией управления (промышленный вариант).

Датчики, необходимые для работы реле управления, располагаются в местах, удобных для их работы. Иногда фотореле размещают под щитком наружного освещения. Датчики соединяются со схемой щитка кабелями, для их подключения удобно использовать клеммники, установленные на DIN-рейке.

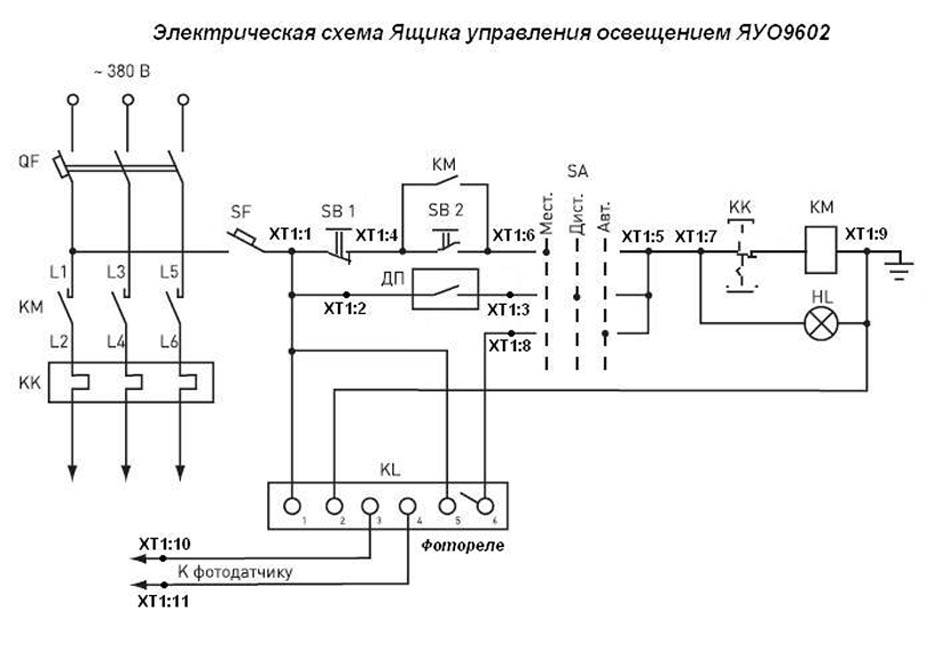

Пример схемы щитка наружного освещения

Если подключенная к щитку наружного освещения нагрузка превышает максимально допустимую, которую может коммутировать реле управления, то она подключается через пускатель. В этом случае реле управляет включением пускателя, а он – включает светильники.

Обычное обозначение щитка наружного освещения – «ЩНО».

Размещение щитов

Специальные требования предъявляются к порядку размещения осветительных щитов, связанному с особенностями их монтажа.

  • Шкафы устанавливаются в зонах, удаленных от канализационных, газо- и водопроводных коммуникаций не менее чем на один метр.
  • Помещение щитовой должно быть надежно защищено от затопления. При невозможности обеспечить такие условия их следует размещать выше предполагаемого уровня воды.
  • Щиты, предназначенные для наружного освещения, монтируются на высоте не менее чем 20 см от пола или бетонного основания.
  • При возможности снежных заносов такие конструкции устанавливаются на специальном возвышении (фундаменте).

https://youtube.com/watch?v=fO2sSxk50h0

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Аварийное освещение

Щит аварийного освещения ЩАО

Щитки аварийного освещения относятся к автономным системам с подведенными к ним кабельными цепями, прокладываемыми непосредственно от вводного устройства. Они подключаются через систему ввода резерва, предполагающую наличие двух независимых питаний.

В отличие от рабочего режима, аварийное освещение нельзя отключать вручную, поскольку в соответствующем оборудовании не предусмотрено отдельного выключателя. Этот тип управляющих систем имеет только два режима: аварийное освещение включено постоянно либо выключается автоматически посредством магнитных пускателей и управляющей ими автоматики.

Назначение

Щит освещения (ЩО), как следует из названия, предназначен для приема и распределения электрической энергии до 220/380В с частотой 50 Гц к устройствам освещения здания и/или территории. Данные щиты устанавливают в жилых, административных, производственных, складских или любых других типах зданий и сооружений.

Помимо функций присоединения, коммутации и защиты линий освещения от перегрузок и токов короткого замыкания ЩО могут нести в себе и функции управления освещением: автоматизированное включение отдельных групп осветительного оборудования в заданные периоды времени, технологический учет потребленной системой освещения электрической энергии, отображение режима работы щита, кнопки ручного управления режимами и пр.

Если площадь объекта значительна, то для снижения общей стоимости материалов и выполнения электромонтажных работ, удобства и качества монтажа и последующей эксплуатации, щиты освещения устанавливаются на каждом этаже объекта.

Оборудование квартирного щита

Квартирные электрощиты комплектуются самым разным оборудованием. Одни устройства присутствуют практически в каждом боксе. Другие, напротив, встречаются крайне редко.

Прибор учета — счетчик электроэнергии. Устанавливается практически в каждой квартире. Служит для подсчета намотанных кВт*ч для дальнейшего их пересчета на деньги. Для бытовых потребителей ставятся однофазные счетчики. Для промышленных — трехфазные.

УЗО — используются для защиты людей от поражения электрическим током. А также для предотвращения возгорания проводки при повреждении изоляции. УЗО обычно встречается в квартирных электрощитах.

Реле напряжения используются реже. Применяются для защиты бытовых электроприборов от чрезмерно высокого или низкого напряжения. В случае превышения этого параметра реле напряжения отключает квартирую проводку от общей сети.

Виды НКУ


В зависимости от расположения корпуса ящики могут быть для наружного применения и для эксплуатации внутри помещений. Защита наружных должна быть не ниже IP44. Распространены металлические герметические антивандальные короба с 2 дверками: внутренняя имеет почтовый замок, а внешняя — сложный винтовой. Толщина стали 1,5 мм. Встречаются оболочки из ударопрочного пластика. Наружный ящик для электросчетчика характерен для частных домов.

Подбирать модель стоит по климатическому исполнению: У1, УЗ, УХЛ3, УХЛ4. Расшифровка маркировок:

  • У — умеренный климат;
  • УХЛ — умеренный и холодный климат;
  • 1 — улица,
  • 3 — закрытые помещения с естественной вентиляцией,
  • 4 — пространства с искусственной вентиляцией, полным или частичным кондиционированием, лаборатории.

Содержимое и расположение щитов:

  • квартирные групповые и учётно-групповые устанавливаются в индивидуальных жилищах, организовывают соединение групповых цепей, отличаются наличием счётчика во втором варианте;
  • этажные распределительные, учётно-распределительные и учётной-распределительно-групповые — располагаются на стенах этажных коридоров и лестничных клеток, разводят линию по квартирно-групповым узлам, содержат поквартирную учётную аппаратуру и присоединение цепей.

По способу установки электроящик бывает навесной, монтируемый в нишу или напольный шкаф. Врезной ящик меньше выбивается из обстановки, но для него нужно штробить стену, что не всегда допустимо. При открытой проводке данный способ установки не актуален. Навесные закрепляют к вертикальной поверхности при помощи самореза. Шкафные привинчивают к полу. Сбор электронной «начинки» может осуществляться как до, так и после закрепления корпуса.


Навесной


Встраиваемый


Напольный

По наличию защиты от поражения током — I или II класс. I — наличие заземление не токоведущих частей, II — двойная или усиленная изоляция.

По количеству фаз — одно- или трёхфазные. Это влияет на размеры и количество технических отверстий.

Разнообразие модельного ряда

Какие существуют модели? Все зависит от конструкции ящика. Вот только некоторые позиции:

  • Разборные или цельные.
  • Скрытые или открытые.
  • Напольные или навесные.
  • Встраиваемые или настенные.

Сюда же можно добавить большое разнообразие размерных показателей. Кстати, габариты будут зависеть от того, что предполагается размещать в уличный щит, какова будет его начинка кроме счетчика учета электроэнергии. К тому же многое будет зависеть от того, какой прибор учета будет в него устанавливаться: одно- или трехфазный. Многие конструкции снабжены смотровыми окошками для удобства списывания набежавших киловатт.

Вот несколько маркировок, которые определяют модели:

  • ЩРН – распределительно навесной.
  • ЩРВ – встраиваемый.
  • ЩУРН – учетно-распределительный навесного типа.
  • ЩУРВ – встраиваемого типа.
  • ЩУ – стандартные щиты учета.
  • ШКН – шкаф для контроля напряжения.
  • ВРУ – вводно-распределительный.
  • ГРШ – главный распределительный.

Также можно сегодня приобрести небольших размеров боксы влагозащищенные или антивандальные.

Рекомендации по выбору и сборке щитов

Выбор, установка и сборка квартирного щита не вызовет трудностей у опытного электромонтера. Неопытному же человеку правильнее обратиться за помощью к профессиональному электрику.

Если вы решили самостоятельно установить и подключить ящик для автоматов, то необходимо придерживаться следующих советов:

  1. Металлические боксы требуют подключения заземления. Для этого внутри ящика предусмотрены медные болты с соответствующей пиктограммой «земля».
  2. Кабели запрещено проводить под DIN-рейкой. В идеале они вообще не должны касаться металлических частей.
  3. Провода подключаются с учетом цветовой маркировки. Коричневый — фаза, синий — ноль, желто-зеленый — земля.
  4. Рядом с автоматическими выключателями указывается их назначение. Например, «автомат гостиная», «автомат кухня» и так далее.
  5. Если в бокс устанавливается прибор учета электроэнергии, то его дисплей должен быть визуально доступен. Желательно расположить щит на удобном для глаз уровне от пола в 1,5-1,8 м.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Особенности и преимущества

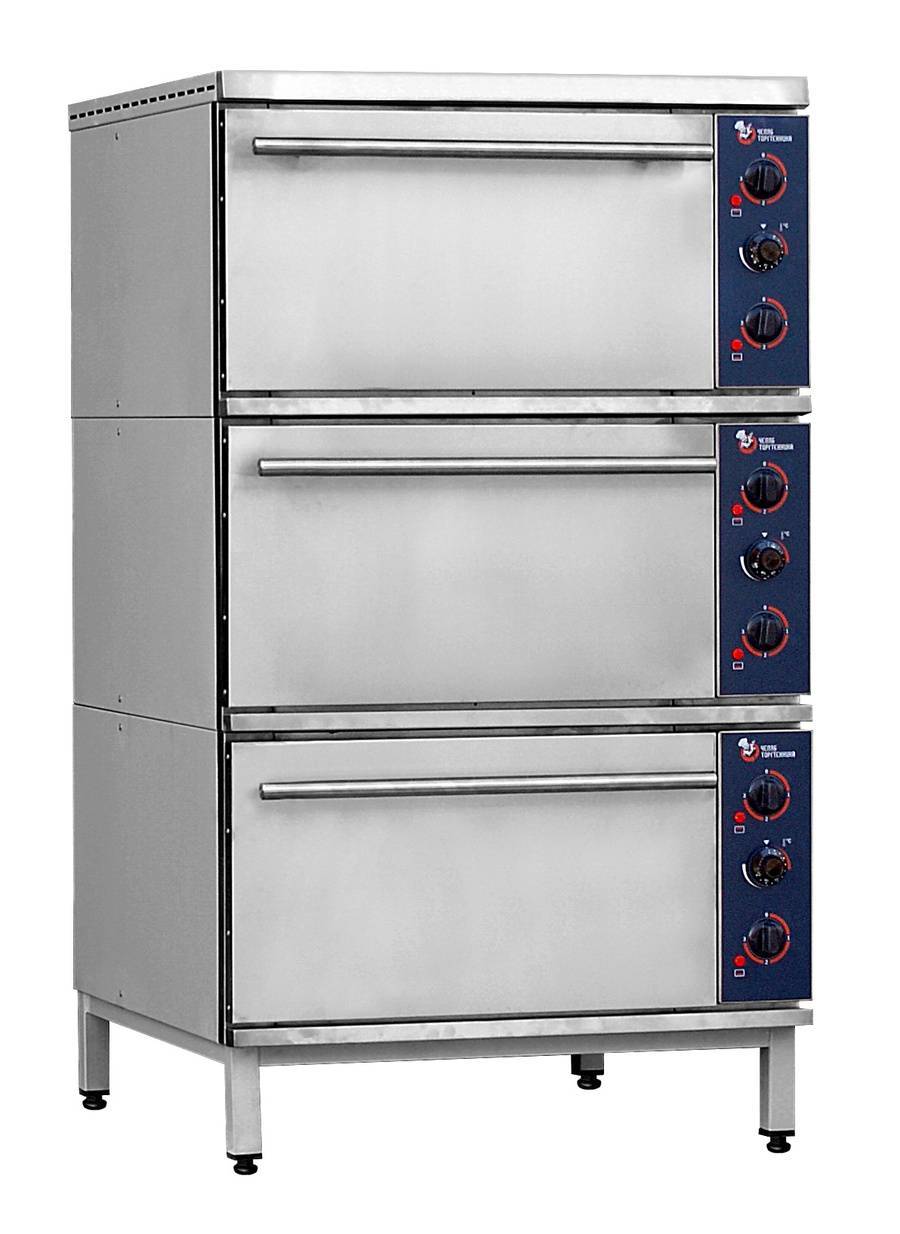

Жарочный шкаф представляет собой металлический короб с одной или несколькими автономными камерами. Корпус снабжен двойными стенками, между которыми проложен слой теплоизолятора. Принцип работы заключается в равномерной отдаче тепла продуктам. Это техника с большим набором функций для термической обработки продуктов:

  • обжарки;
  • выпекания;
  • запекания;
  • тушения;
  • пассерования;
  • сушки фруктов, грибов;
  • разогревания блюд и размораживания продуктов;
  • стерилизации банок.

Что готовят с помощью жарочного шкафа:

  • жаркое из птицы, мяса;
  • запеканки;
  • сырники;
  • каши;
  • пудинги;
  • тушеные овощи, мясо, рыбу;
  • кондитерские изделия (ромовую бабу, кексы, круассаны, другие);
  • фаршированную птицу;
  • запеченную рыбу;
  • котлеты и прочие рубленые изделия из мясного сырья;
  • блюда из полуфабрикатов;
  • целые тушки кроликов, кур, индеек, поросят;
  • пироги;
  • хлеб;
  • омлеты.

Таким образом, главные преимущества жарочных шкафов — многофункциональность и возможность приготовления различных продуктов. В числе сильных сторон — простота настройки и управления, компактность, высокая производительность. Многосекционные жарочные шкафы позволят одновременно подавать на стол сразу несколько разных горячих блюд. Правда, последние 2 свойства относятся к профессиональным моделям.

Характеристики

В зависимости от типа уличного шкафа для оборудования может меняться его внешний вид. Открытые модели не имеют дверок, а закрытые изделия укомплектовываются одной или двумя дверцами. Дверка оснащается замком со специальной вставкой, выступающей надежной гарантией водонепроницаемости конструкции. В открытом состоянии она отклоняется на угол не меньший 120°.

Чем выше класс защиты IP, характерный конкретному шкафу, тем более комфортные условия функционирования обеспечиваются электроагрегатам внутри него. Эта характеристика определяет степень изоляции агрегатов от негативных факторов: пыли, ультрафиолета, грязи. Более высокому классу защиты соответствует большая цифра после букв IP. К примеру, модель IP20 – это квартирный вариант, то есть, подходит для монтажа в городской квартире, так как не обладает высокой степенью защиты от повышенной влажности воздуха. В тоже время, IP 21 – 2З устанавливают в закрытых помещениях без отопления, а конструкции с классом защиты IP44 можно монтировать на открытом воздухе, но под козырьком. Уличные конструкции должны иметь класс защиты IP54 и 66.

ХарактеристикиИсполнение
Стойкость к высоким/низким температурамСпособны выдержать без последствий температуру окружающего воздуха в пределах от -40 до +400С.
МассаОт 2 и не более 20 кг.
Толщина стенокОт 0.5 до 0,8 мм.
Возможность управленияРучное, электронное.
Количество устанавливаемых автоматовОт 1 до 54 и более.
Рекомендуемая высота установкиДля щитов по ПУЭ — на уровне не выше 2,2 м, но не ниже 0,4 м. от уровня пола. Для ВРУ щитов для приборов учёта электроэнергии — на уровне 1,7 м.

Виды электрических шкафов

Специалисты выделяют великое множество электрических шкафов, в зависимости от различных параметров.

В зависимости от того, из какого материала изготовлены электрические шкафы, выделяют металлические и пластиковые изделия такого типа. Примером металлического изделия может стать модель “Распределительный щит АВВ U43 в нишу 700х825х120″, корпус которой выполнен из листового металла. Помимо этого, некоторые шкафы изготавливаются из металлопластика, что позволяет им сочетать в себе свойства сразу двух изделий. В качестве примера можно привести модель “Шкаф распределительный АВВ UK540 48(56)мод.”. Как правило, в таких изделиях корпус выполнен из прочного пластика, обладающего стойкостью в воздействию тепла и огня, а дверца выполнена из металла.

Все электрические шкафы разделяют также в зависимости от типа их установки. В этом случае выделяют не две категории, как у электрических боксов, а три. Это встраиваемые, навесные и напольные шкафы. Встраиваемый шкаф, такой как “Распределительный щит АВВ U53 в нишу 850х825х120″, устанавливается в заранее подготовленную нишу в стене. Навесной шкаф, такой как “Распределительный щит АВВ AT42 674х574х140″, монтируется путем обычной установки на стену. Для его монтажа обычно используются гвозди-дюбеля или шурупы “саморезы”. А напольный шкаф представляет собой изделие, которое просто устанавливается возле одной из стен.

Помимо приведенных выше видов электрических шкафов, различаются также сдвоенные, распределительные и электроустановочные изделия.

Роликовые направляющие: в чем их особенность?

Для того чтобы понять, почему многие мебельщики выбирают именно телескопические направляющие, необходимо ознакомиться со строением роликовой фурнитуры.

Такие механизмы стали доступны для широкой массы покупателей еще в 90-х годах, когда начинали продавать первую импортную фурнитуру. В большинстве случаях изделия производились в Китае, поэтому не всегда имели идеальное качество, но встречались и исключения.

Еще пару десятков лет назад такие механизмы считались очень востребованными. Их использовали для мебели любого типа, в том числе шкафов, комодов, компьютерных столов.

Они представляют собой вид двух планок, одна из которых закрепляется на стенке конструкции, а другая на самом ящике. Соединение межу ними представлено пластиковыми роликами, благодаря которым происходит движение.

Роликовый механизм

Можно отметить следующие положительные стороны установки роликовых направляющих:

  • они тоже отличаются хорошей прочностью;
  • такую конструкцию не сложно отремонтировать самостоятельно;
  • их можно установить без помощи профессионального мастера;
  • направляющие такого типа отличаются низкой ценой.

Роликовыми направляющими и сегодня комплектуют бюджетную мебель

Кроме того, отмечают следующие отрицательные стороны установки подобной фурнитуры:

  • невозможно выдвинуть ящики до самого конца, ведь должно оставаться некоторое пространство для соединения двух частей направляющих;
  • при неправильной установке велика вероятность быстрой поломки механизма;
  • такая фурнитура не сможет выдержать слишком массивный ящик, ведь пластиковые ролики просто сломаются из-за такого давления;
  • ролики из пластика через некоторое время стираются — это приводит к тому, что ящики начинают постоянно заклинивать;
  • менее эстетичный внешний вид по сравнению с телескопами.

Роликовые направляющие

Щиток наружного освещения

Щиток наружного освещения

Специальные щиты управления для наружного освещения отличаются от обычных изделий организацией включения сети, которое может производиться вручную или в автоматическом режиме. Для автоматической коммутации нагрузок применяются следующие электронные компоненты:

  • датчики движения, фиксирующие перемещение в освещаемом пространстве;
  • фотореле, реагирующее на уровень освещенности в контролируемой зоне;
  • звуковые датчики;
  • реле времени, включающие нагрузку в нужный момент.

Ручное включение

Расположение переключателей на корпусе щитка

Этот режим управления освещением применяется в следующих случаях:

  • при проведении текущего обслуживания или аварийного ремонта;
  • при выходе из строя систем автоматики;
  • при необходимости настройки и тестирования нового оборудования.

Для перевода системы в ручной режим следует воспользоваться специальными переключателями, устанавливаемыми на дверце щитка или на его боковой панели. Выполнить эту коммутацию можно одним из приведенных ниже способов:

  • переводом в нужное положение ключа ручного управления;
  • посредством специального выключателя, устанавливаемого с внешней стороны или внутри шкафа;
  • с помощью кнопочной станции (этот вариант чаще всего применяется в заводских условиях).

Для перевода щитка к групповому управлению освещением в автоматическом режиме потребуется произвести обратное переключение.

Какими бывают

Чтобы понять, какой именно электрический шкаф управления необходим, важно понять его основное назначение и определить присущие ему функции. Основное назначение шкафа электрического заключается в обеспечении выполнения следующих функций:. Основное назначение шкафа электрического заключается в обеспечении выполнения следующих функций:

Основное назначение шкафа электрического заключается в обеспечении выполнения следующих функций:

  • обеспечение высокого уровня безопасности во время обслуживания электросети благодаря заземлению;
  • создание оптимальных условий для функционирования электрооборудования учета.

Чтобы соответствовать высоким критериям безопасности и надежности, изготавливаются современные боксы для уличных электросчётчиков из разных материалов с высокими эксплуатационными характеристиками. Наиболее распространены в нашей стране варианты из:

  • металла — высокопрочные и надежные модели, которые способны обеспечить электрооборудованию оптимальные условия функционирования. Для их изготовления используется нержавеющая сталь;
  • пластика — это более безопасные при работе с электричеством модели, которые обладают высокими эксплуатационными параметрами, служат длительное время. Они уберегают человека от риска поражения электрическим током. Пластиковый уличный шкаф стоек к износу, долговечен, хоть и мало эстетичен.

Металлический

Пластиковый

Отличаются силовые шкафы по способу монтажа:

  • навесные или настенные — монтируются на поверхность стены, поэтому зачастую имеют компактные размеры, незначительный вес, но при этом прочны, функциональны. Настенный шкаф долговечен и практичен;
  • напольные — силовые шкафы такого вида в большинстве случаев подбираются для установки на крупных промышленных объектах, так как имеют внушительные размеры, приличную стоимость, высокую функциональность.

Навесной

Напольный

Исходя из особенностей расположения, боксы для счетчика электроэнергии бывают:

  • встроенными или скрытыми — отличаются высокой эстетикой, не выпирают над поверхностью стены, скрывая содержимое. Но для монтажа такой модели потребуется иметь или обустроить нишу, проштробить каналы под кабеля;
  • внешними (накладными, открытыми) — отличаются более простым монтажом, так как навешиваются на электрооборудование при помощи саморезов.

Также отличаются модели для счётчика между собой по количеству автоматов, которые в них помещаются. К примеру, наименее вместительное изделие предназначается под 2 автомата. Также бывают шкафчики под 12, 36, 54 и более модулей.

Встраиваемый

Внешний

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

  • алюминиевая,
  • медная.

По количеству жил электропроводящего материала электропроводку различают:

  • одножильная,
  • многожильная.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

  • однофазная (220 В),
  • трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

  • Без контура заземления (двухпроводная),
  • С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

  • Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м2),
  • Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
  • Радиальная (“звездочка”) (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
  • Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
