Укладка теплого пола под плитку в частном доме и квартире

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

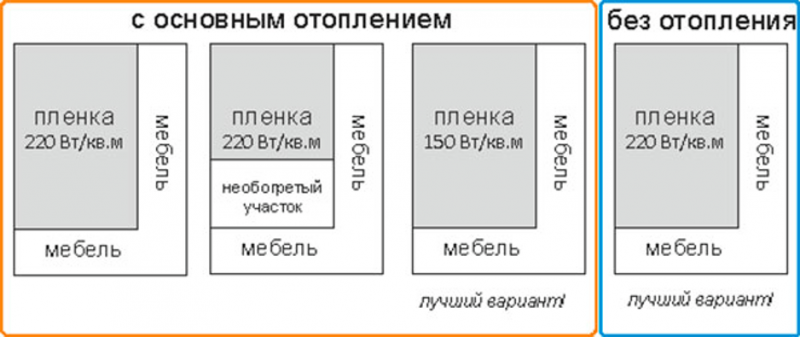

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, — и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Установка пленочного пола под плитку: выбор варианта монтажа

Монтаж выполняют по одной из двух технологий: «сухой» (с использованием листа гипсокартона или СМЛ) или «мокрой» (заливка стяжки).

Укладка теплого пола «сухим» способом

Как уже было сказано выше, плиточный клей не сцепляется с пленкой, поэтому между нагревательной системой и плиткой должен быть промежуточный материал.

Им может быть гипсокартон или стекломагнезитовый лист, которые сегодня считается достойной альтернативой первому. Монтаж электрического теплого пола выполняется в виде «сэндвича»:

На основной пол стелют теплоотражающий материал;

Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);

Этапы монтажа термомата под плитку

• Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
• Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт. Последовательность и особенности монтажа инфракрасного теплого пола своими руками наглядно показаны на видео.

Технология «мокрой» установки (заливка стяжки)

Подложкой служит жесткая ненагружаемая изоляция, это может быть рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон.

• Изоляционный материал нарезают по ширине термопленки и укладывают непосредственно под каждой полосой. Там, где есть вырезы в пленке, они должны быть и на подложке.
• Сверху укладывают теплоотражающий материал и приклеивают к нему скотчем нагревательный элемент.
• Следующим слоем будет полиэтиленовая пленка.

Укладка инфракрасной термопленки

Для армирования песчано-бетонной стяжки на пленку укладывают пластиковую сетку с ячейкой 5*5 или 10*10 мм, которую прикрепляют к первичной стяжке, стараясь не повредить термопленку.

• Когда сетка зафиксирована, сверху наносят тонкий слой стяжки высотой около 5 мм, она должна покрыть только технологические отверстия.
• Через сутки, после высыхания стяжки, можно приклеивать плитку или керамогранит.

Разновидности

Сегодня на рынке существует несколько видов тёплых полов, которые отличаются теплоносителем и способом монтажа.

Греющие полы бывают: водяные и электрические. Все они схоже тем, что нагревательный элемент размещается внутри «пирога».

Водяной

Водяной пол — уже по названию можно понять, что теплоносителем в нём выступает вода, которая перемещается по трубопроводу. Трубы заливаются стяжкой или укладываются настильным способом. Подключается он к центральному отоплению или к оборудованному котлу.

Чаще такая конструкция кладётся в частных домах, так как она имеет большой вес. Кроме того, чтобы подключать греющий водяной пол в квартире от центрального отопления многоквартирного дома, требуется разрешение.

Греющий кабель или маты

Источником тепла выступает нагревательный кабель. Он укладывается по полу в соответствии с запланированной схемой. Для таких систем используется резистивный или саморегулирующий провод. Если применяется первый вариант, то рекомендован двужильный, он не наносит вреда человеку.

При укладке кабельных мат, процесс значительно проще, так как кабель уже закреплён на сетке с необходимым шагом.

Инфракрасная плёнка

Инфракрасное отопление — тонкая плёнка с карбоновыми пластинами внутри. «Пирог» такого пола не имеет слоя цементной стяжки, поэтому греется быстро, но при выключении тепло держится недолго.

Устройство экономично и безопасно, работает от электричества. Отличается простотой укладки, кроме того, при  выходе одной полосы из строя, весь пол продолжает работать. Недостаток — притягивает пыль.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Утепление балконного пола

При функционировании тёплого пола, много тепла уходит через плиту основания. А если балкон у соседей снизу неотапливаемый, то эти потери существенно увеличатся. Поэтому, к утеплению балконной половой плиты надо подходить ответственно.

Технология и материал для теплоизоляции выбираются с учётом характеристик балкона и высоты потолка. В частных домах, где потолки высокие, а лоджии снизу удерживаются колоннами, вариантов много, подойдёт любой способ.

В квартирах же, при выборе материала приходится учитывать особенности конструкции, даже если это отражается на качестве отопления.

Утепление керамзитом

Для получения эффекта от утепления балконной плиты керамзитом, его слой должен быть не меньше 5 см, а лучше 20 см.

Керамзит является гигроскопичным материалом, при намокании его теплоизолирующие свойства теряются, а сохнет он долго. Бывает нескольких видов, в зависимости от размера фракций (от 5 до 20 мм) — песок или гравий. В качестве материала для теплоизоляции он используется давно, так как стоит не дорого, а по характеристикам практически не уступает современным утеплителям.

Чем крупнее фракции, тем тепло показатели керамзита выше, но зато степень усадки больше.

Пенопласт

Пенопласт — искусственный материал из полимеров, не боится влаги и не разрушается от внешних факторов.

Но так как он обладает меньшей плотностью, то теплоизоляционные качества у него ниже. Пенопласт менее прочный, поэтому для полов не рекомендован, хотя укладывается часто из-за невысокой цены.

Экструдированный пенополистирол

Экструдированный пенополистирол — твёрдый листовой изолятор, стандартная толщина 3 — 5 см. Плиты прочные, способны выдержать вес человека. По данному материалу легко устанавливать маячки, и производить монтаж нагревательного элемента.

Пеноплекс практически не уменьшает высоту потолков, однако стоит он значительно больше керамзита и пенопласта. Но так как, площадь балкона в среднем составляет 3 кв.м., то затраты будут не существенные, поэтому лучше использовать его.

Процесс утепления балконной плиты пенополистиролом не сложный, он схож с укладкой любого теплоизолятора, поэтому эту работы легко сделать самостоятельно:

выравнивается плита — большие выпуклости срезаются, а углубления более 3 мм заполняются цементным раствором;

• расстилается полиэтилен в качестве гидроизоляции;
• клеится демпферная лента по периметру балкона, её ширина 10 см — компенсирует температурные расширения;
• укладываются листы пенополистирола;

заливается армирующая бетонная стяжка слоем 5 см, для армирования применяется пластиковая сетка.

После высыхания стяжки можно переходить непосредственно к установке тёплого пола.

Особенности монтажа пленочной системы

Обязательным условием монтажа пленочной нагревательной системы является обустройство подложки с теплоотражающим эффектом. Отлично справляется с этой задачей рулонная техническая пленка, имеющая толщину 2 мм. нельзя применять для этой цели термоизолятор на алюминиевой фольге.

Подложку укладывают начистую поверхность, лишенную выпуклостей и впадин, скрепляя места отреза строительным скотчем. Аккуратно выложив и разровняв инфракрасную пленку, обрезают и изолируют кромки материала. Датчик температуры размещают в углублении недалеко от терморегулятора, располагая его под пленкой и прикрепляя к основанию все тем же скотчем.

Монтаж пленочного пола

Терморегулятор монтируют в стену стационарно, по типу розетки, размещая его рядом с электропроводкой. Уложив листы, с помощью контактных зажимов подключают их между собой, а после посредством монтажных проводов весь комплект к терморегулятору.

В тестовом режиме проверяют работоспособность системы, синхронизируя датчик температуры с терморегулятором. Убедившись в корректной работе системы, пленку покрывают монтажной сеткой и выстилают финишным покрытием.

Лучшие кабельные теплые полы

SpyHeat Эконом SH-300

Теплый пол, представляющий собой одножильный экранированный греющий кабель. Он имеет овальное сечение 7х4 мм. Эта модель теплого пола может использоваться как для дополнительного обогрева, так и для основного отопления. Во втором случае для получения полноценного тепла площадь обогрева не должна превышать 1,9 м2. Рекомендуется использовать для отопления проходных помещений, балконов, прихожих. Гарантия от производителя — 17 лет. Сделано в России.

Стоимость — от 1270 руб.

SpyHeat Эконом SH-300

Достоинства:

• соответствует заявленным характеристикам;
• при правильном использовании срок службы достигает 50 лет.

Недостатки:

• создает электромагнитное поле;
• не рекомендуется для отопления в жилых комнатах.

Fenix ASL1P 15960

Одножильный экранированный кабель с сечением 3-3,4 мм. Укладка данного теплого пола возможна под плитку, наливной пол, ламинат и др. Возможна укладка в стяжку. Для получения максимального эффекта можно проводить установку с шагом петель 4 см. Страна-производитель – Чехия.

Стоимость — 6350 руб.

Fenix ASL1P 15960

Достоинства:

• возможна укладка во влажных помещениях;
• подходит для прямого отопления.

Недостатки:

нельзя использовать для наружных работ.

SpyHeat Классик SHD-15-300

В основе данной модели лежит двужильный экранированный кабель с овальным сечением 7х4 мм. Рекомендуется укладывать данный теплый пол под бетонную стяжку толщиной от 3 см. Возможно использование в комнатах различной конфигурации, т.к. кабель может укладываться в нужной вам форме. Ширина шага между нагревательными элементами 7,5-14 см. Минимальная температура окружающей среды — не ниже 5°С. Страна-производитель – Россия.

Стоимость — от 990 руб.

SpyHeat Классик SHD-15-300

Достоинства:

• может укладываться на стены;
• может использоваться для обогрева помещений с высокой влажностью;
• низкое электромагнитное излучение;
• срок службы при правильной эксплуатации до 50 лет.

Недостатки:

• сушит воздух;
• начинать использовать можно только через месяц (после полной просушки стяжки).

Thermo SVK-20

Двухжильный экранированный кабель сечением 6,7 мм. Укладывается в стяжку под любое финишное напольное покрытие. Для большей надежности кабель армирован стекловолокном. Максимальная температура — 90°С. Родина торговой марки – Швеция.

Стоимость: 3380 руб.

Thermo SVK-20

Достоинства:

• пожизненная гарантия от производителя;
• минимальный срок службы – 50 лет;
• надежная изоляция нагревающих жил.

Недостатки:

• сушит воздух;
• дорогой.

DEVI DEVIflex 18T (DTIP-18)

Электрический двухжильный экранированный греющий кабель. Установка производится в бетонную стяжку толщиной от 3 см. Можно использовать для обогрева, как в помещениях, так и на улице (на крышах для предотвращения налипания снега и льда). Сечение кабеля составляет 6,9 мм. Подходит для любого финишного напольного покрытия. Максимальная температура кабеля 65°С. Гарантийный срок службы — 20 лет. Страна-производитель – Дания.

Стоимость: от 4750 руб.

DEVI DEVIflex 18T (DTIP-18)

Достоинства:

• огнеупорная наружная изоляция;
• может использоваться для наружных работ;
• минимальный радиус изгиба – 4 см.

Недостатки:

сушит воздух.

Теплолюкс 18ТЛБЭ2-23

Теплый пол на основе экранированного двужильного кабеля. Удельная мощность кабеля 18 Вт/пог.м позволяет использовать его как основной источник тепла, так и второстепенный

Важно при этом обратить внимание на шаг укладки кабеля. Минимальное расстояние между витками кабеля — 8 см. Монтаж производится в цементно-песчаную стяжку

Гарантия — 25 лет. Страна-производитель – Россия

Монтаж производится в цементно-песчаную стяжку. Гарантия — 25 лет. Страна-производитель – Россия.

Стоимость: от 2770 руб.

Теплолюкс 18ТЛБЭ2-23

Достоинства:

• в комплект входит монтажная лента и трубка;
• может применяться в системе антиобледенения.

Недостатки:

сушит воздух.

Сравнение технических характеристик, рассмотренных моделей кабельных теплых полов

Модель	Длина, м	Потребляемая мощность, Вт	Удельная мощность, Вт/пог.м	Максимальная площадь обогрева, кв.м	Длина холодного кабеля, м	Цена за 1 пог. метр, руб.
SpyHeat Эконом SH-300	21	300	20	2,9	2	60,5
Thermo SVK-20 165Вт	8	165	20	1,5	3	422,8
DEVI DEVIflex 18T (DTIP-18) 395Вт	22	395	18	2,8	2,3	216
Теплолюкс 18ТЛБЭ2-23 420Вт	23	420	18	2,9	2	120,6
Fenix ASL1P 15960 960Вт	64	960	15	7,5	2,5	99,3
SpyHeat Классик SHD-15-300	20	300	15	2,6	2	49,5

Термоматы

Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.

Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.

Виды термоматов для теплого пола

Теплый пол должен соответствовать определенной мощности:

• для сухих помещений рекомендована – 100 Вт/кв. м.;
• для влажных – 140 Вт/кв. м.;
• для неотапливаемых – 150-180Вт/кв. м.

Перед покупкой нужно определиться только с отапливаемой площадью.

Установка пленочного пола под плитку: выбор варианта монтажа

Монтаж выполняют по одной из двух технологий: «сухой» (с использованием листа гипсокартона или СМЛ) или «мокрой» (заливка стяжки).

Укладка теплого пола «сухим» способом

Как уже было сказано выше, плиточный клей не сцепляется с пленкой, поэтому между нагревательной системой и плиткой должен быть промежуточный материал.

Им может быть гипсокартон или стекломагнезитовый лист, которые сегодня считается достойной альтернативой первому. Монтаж электрического теплого пола выполняется в виде «сэндвича»:

На основной пол стелют теплоотражающий материал;

Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);

Этапы монтажа термомата под плитку

• Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
• Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт. Последовательность и особенности монтажа инфракрасного теплого пола своими руками наглядно показаны на видео.

Технология «мокрой» установки (заливка стяжки)

Подложкой служит жесткая ненагружаемая изоляция, это может быть рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон.

• Изоляционный материал нарезают по ширине термопленки и укладывают непосредственно под каждой полосой. Там, где есть вырезы в пленке, они должны быть и на подложке.
• Сверху укладывают теплоотражающий материал и приклеивают к нему скотчем нагревательный элемент.
• Следующим слоем будет полиэтиленовая пленка.

Укладка инфракрасной термопленки

Для армирования песчано-бетонной стяжки на пленку укладывают пластиковую сетку с ячейкой 5*5 или 10*10 мм, которую прикрепляют к первичной стяжке, стараясь не повредить термопленку.

• Когда сетка зафиксирована, сверху наносят тонкий слой стяжки высотой около 5 мм, она должна покрыть только технологические отверстия.
• Через сутки, после высыхания стяжки, можно приклеивать плитку или керамогранит.

Технология укладки плитки на пол

Плиточный пол с установленной под ним системой теплого пола обладает рядом преимуществ при монтаже на балконе:

• прочность;
• долговечность;
• устойчивость к температурным перепадам;
• привлекательность с точки зрения эстетики;
• биологическая и химическая стойкость;
• быстрая и легкая чистка.

Исходя из перечисленного, плитку можно назвать идеальным напольным покрытием для балкона, особенно, с учетом предварительного монтажа нагревательных матов.

Желательно выбирать для выполнения задачи керамическую плитку, поскольку она имеет легкий вес, а также низкую цену, по сравнению с остальными вариантами (керамогранитом, кварцвиниловой плиткой, плиткой Котто и клинкерной плиткой).

Керамика, при должной эксплуатации, способна служить десятилетиями. В случае ее повреждения, замена одной или нескольких плиток обойдется в несущественную сумму.

Если балкон имеет незначительные размеры, лучше выбирать плитку среднего размера. Слишком большая плитка будет визуально еще сильнее уменьшать пространство.

Оптимальный вариант – размеры 40 на 40 сантиметров. Крайне желательно покупать всю необходимую плитку за один раз с десятипроцентным запасом.

Для начала нужно определиться со способом укладки плитки. В настоящее время практикуется несколько:

• стандартный;
• диагональный;
• шахматный;
• «елочка»;
• «Калейдоскоп».

Стандартный вариант предполагает, что каждая из сторон плитка укладывается параллельно стенам. Такой способ еще называется базовым. Диагональный способ способен визуально увеличивать пространство. Если необходим такой эффект, тогда плитка выбирается без рисунка.

Базовый способ довольно сложный для людей без опыта.

Шахматный способ очень привлекателен, поскольку он позволяет укладывать плитку, чередуя различные цвета. Можно использовать разные оттенки. Вариант отлично подходит для балконов с необычным интерьером.

«Калейдоскоп» – метод монтажа, отлично подходящий для интересных интерьеров. В этом случае цвета укладываются в случайном порядке. Это очень яркий вариант покрытия.

При укладке «елочка» плитка будет внешне напоминать классический паркет. Для этого способа можно выбрать любую плитку, за исключением той, которая выполнена под камень.

При укладке плитки на теплый пол, состоящий из нагревательных матов, лучше выбрать стандартный способ укладки

Но при должных навыках и умениях можно экспериментировать и с другими.Важно знать, что укладка должна начинаться не с краев, а с середины пола

Перед началом работы нужно подготовить несколько инструментов и вспомогательных средств:

• стеклорез;
• рулетка;
• молоток;
• кусачки;
• зубчатый шпатель;
• строительный уровень;
• карандаш;
• чистая тряпка;
• губка;
• крестообразные прокладки;
• скребок с резиновой накладкой.

Если рассматривать ситуацию, когда на стяжку уже уложены нагревательные маты, то можно пропустить этап подготовки поверхности. Поверхность необходимо разметить, четко контролируя точность разметки.

Схема составляется так, чтобы укладка начиналась с середины. Тогда резаные куски будут располагаться по краям, где они менее заметны, а если и заметны, то выглядят эстетически привлекательно.

Необходимо выбрать клей, максимально устойчивый к перепадам температуры, поскольку перепады в любом случае будут иметь место, так как устанавливается система теплого пола.

Наносится клей с помощью заранее заготовленного зубчатого шпателя. За один раз нужно обрабатывать не более одного квадратного метра поверхности.

Чтобы швы получились однородными, между соседними плитками укладываются крестообразные прокладки. Если все же была выбрана плитка из керамогранита, то ее монтаж возможен без наличия швов, что создает видимость цельного покрытия.

Крестообразные прокладки необходимо снимать не ранее, чем через сутки.

После этого можно приступать непосредственно к затирке швов, применяя скребок с резиновой накладкой. После затирки обязательно останутся пятна.

Они удаляются незамедлительно с помощью влажной тряпки. После всех процедур, плитка тщательно натирается сухой тряпкой.

Эксплуатация теплого пола на балконе под плитку предполагает тщательный контроль над температурным регулированием.Нельзя ни в коем случае допускать даже незначительных повреждений напольного покрытия. Поскольку все работы выполняются самостоятельно, нужно осуществлять их предельно внимательно. Правила эксплуатации очень просты, их соблюдение делает балкон отличной зоной для отдыха в любое время года.

Инфракрасный пленочный пол

Теплый пленочный пол считается самой современной и наиболее эффективной системой. Она излучает инфракрасные волны и не создает электромагнитные поля. Пленочные теплые полы бывают двух видов:

Инфракрасный с углеродным нагревательным элементом. Для повышения надежности и долговечности некоторые производители покрывают систему графитовым напылением. Основой служит лавсановая пленка. Подключаются нагревательные полосы по параллельной схеме. Систему располагают не только на горизонтальные, а и на вертикальные поверхности.

Основа для теплого инфракрасного пола

Пленочный биметаллические пол. В качестве нагревательных элементов используются тонкие слои алюминия и меди, расположенные между двумя слоями эластичного полиуретана. В системе не предусмотрено подключение заземляющего провода, что подразумевает подсоединение к проводке через УЗО или АВДТ.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

1. В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
2. Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева.

Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Базовые правила монтажа полов с подогревом

Несмотря на разный принцип подогрева есть несколько базовых принципов монтажа всех видов теплых полов под напольную плитки.

Первым общим правилом является снятие старой стяжки после непосредственного демонтажа покрытия. Это позволить выиграть несколько сантиметров высоты помещения, что особенно актуально в квартирах с низкими потолками или если подогрев монтируется только в одной комнате.

Для гидроизоляции можно использовать специальные составы, такие как жидкое стекло или битум

Особое внимание нужно уделять ванным комнатам. При попадании влаги сквозь стяжку это приведет к постепенному разрушению бетона

Это актуально и для частных домов, и для квартир.

После гидроизоляции нужно сделать термоизоляцию. Ее толщина определяется индивидуально, в зависимости от высоты потолков и уровнем перепада плов между комнатами. Чем тоньше слой утеплителя, тем больше будут тепловые потери.

Еще одним правилом является необходимость армировать пол под плиткой.

Для этого используются готовые армированные сетки с толщиной проволоки не более 6 мм.

Нужно использовать выравнивающие смеси типа наливного пола. Они дают наилучший эффект, так как поверхность получается ровной и пригодной для укладки кафеля с минимальным расходом клеевого раствора.

Установка матов и монтаж системы управления

Процесс установки электрических матов проще и быстрее чем монтаж кабеля. Их достаточно разместить на площади подогрева, которая была определена при составлении схемы.

Это обеспечит равномерный уровень нагрева напольной поверхности. Во время монтажа не рекомендуется делать разрывы кабеля.

После прокладки кабеля нужно установить терморегулятор. Он выполняет важную функцию – поддержание заданной температуры напольного покрытия.

Это позволяет снижать расход электроэнергии, так как периодически нагрев будет отключаться, когда достигнута заданная температура. Если датчик температуры зафиксирует понижение заданного пользователем режима, то нагрев автоматически включится.

Противоположный конец гофры должен располагаться между витками греющего кабеля на равном удалении. Если не соблюсти это правило, то показания датчика будут завышенными.

При подключении греющего кабеля к блоку управления нужно соблюдать инструкцию от производителя оборудования. Перед подключением нужно проверить сопротивление проводов специальным прибором.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube
