Технические характеристики теплого пола Warmstad

Термоматы

Термоматы используют в качестве основного отопления для небольших дачных домиков и хозяйственных построек или как дополнительный обогрев отдельных холодных участков в помещении. Системы укладывают как в загородных коттеджах, так и в городских квартирах. Они были созданы для обогрева плиточного пола, выполненного из керамики или керамогранита.

Схема термомата:

  • сетка из полимерного вещества;
  • двухжильный кабель, сечение 4 мм; проводник уложен в виде змейки и укреплён на поверхности сетки лентой;
  • материал производится в рулонах.

Для обогрева используют двухжильный кабель. По нему идёт электрический ток, который преобразуется в тепловую энергию. Жилы изолированы друг от друга оболочкой, выполненной из полимерного материала.

Защитный слой и отражающий электромагнитное излучение экран образован медной оплёткой. Верхний слой составляет толстая оболочка из ПВХ. Материал не вступает в реакцию с химическими веществами, которые находятся в плиточном клее или в стяжке.

Тёплый пол «Warmstad» WSM имеет 16 модификаций. Выбирают системы по мощности и по размерам площади обогрева. Не рекомендуют устанавливать системы под стационарной мебелью. Отсутствие воздушного пространства может привести к перегреву системы.

Для утепления небольших зон в помещении выбирают маты мощность 100 Вт. Они рассчитаны на площадь 0,65 м2. С помощью небольших систем отапливают ванные комнаты, кухни, санузел. Маты укладывают около кроватей, если нет коврика, или в игровой зоне детской комнаты.

Для тёплого пола «Warmstad» WSM рекомендуют делать стяжку или укладывать клеевую основу для плитки толщиной 2 см. В городских квартирах маты располагают на бетонные плиты.

В загородных домах с полом из вагонки рекомендуют уложить слой толстой полиэтиленовой плёнки в качестве гидроизоляции. Чтобы на основании пола не выпадал конденсат, рекомендуют утеплить его подложкой из пенопласта.

Технические характеристики системы

Технические показатели работы теплого пола

Выпуск теплого пола марки Вармштад осуществляется в виде кабеля и матов. От вида продукции зависят технические параметры.

Характеристики кабеля

Кабельные секции отличаются:

  • длиной от 7 до 213 м,
  • нагревательным элементом в виде резистивного экранированного кабеля 5,5 мм в диаметре,
  • количеством жил провода – 2,
  • мощностью тепловыделения – 150 Вт/м2,
  • влагозащитой IP67.

Характеристики нагревательных матов

Монтаж теплого мата под плитку без заливки бетоном

К характеристикам тепломатов относятся:

  • площадь обогрева – от 0,65 до 14,5 м2,
  • тепловая мощность – 150 Вт/м2,
  • диаметр и тип кабеля – 2-х жильный 3 мм,
  • способ установки – в клей для плитки или в стяжку.

Простая установка при верном расчете

5

  Подробные оценки

Рекомендую

Качество изготовления Соотношение цена / качество Удобство эксплуатации

Достоинства: Подробная иснструкция по установке, гарантия.

Недостатки: Нет.

Отзыв: Мы брали модельку Wsm-175, удобно в виде мата с нагревом. Прокладывали в прошлом году на кухне и в ванной под плитку. В принципе ничего сложного по установке я не встретил, сделали план раскладки мата, продумали где будет место установки терморегулятора и датчика температуры пола. Затем подготовили поверхность пола, тут тоже свои фишки, чтобы чистая была, ровная и уже загрунтованная. Затем еще раз все проверили и начали установку, тут главное чтобы расчеты были верны. В общем повозились немно… Читать далее

Разновидности теплых полов Warmstad

Электрический вид теплых полов является качественной и универсальной системой обогрева. Компания Теплолюкс производит несколько вариантов продукции.

Кабельные секции WSS

Кабельные секции можно нарезать в зависимости от площади помещения

Подходят для монтажа в стяжку, т.к. нарезаются на кусочки. Основой является нагревательный двухжильный элемент около 5 мм в диаметре. Стандартный комплект включает двухжильный экранированный кабель под напряжение 220 В, концевую и соединительную муфты, установочный провод.

К особенностям теплого пола для стяжки толщиной 3-5 см относятся:

  • Равномерность тепловых потоков. Зависит от шага монтажа. В прохладной комнате расстояние уменьшается с целью большей теплоотдачи, в теплой увеличивается для захвата большего пространства.
  • Электрическая безопасность – на поверхности жил алюмолавсановое экранирование.
  • Длительная эксплуатация благодаря полимерной изоляции с повышенной теплостойкостью.
  • Адгезивность с бетонной стяжкой.

Термоматы WSM

Кабель на пластиковой сетке рекомендуется производителем в качестве резервного отопления

Электронагревательные маты выпускаются в виде тонкого (диаметр 3 мм) кабеля, закрепленного на пластиковой сетке. Между витками соблюдается одинаковый шаг. Стандартная комплектация представлена греющим кабелем на рулонной сетке, гофротрубкой для датчика, соединительными муфтами. Термостат комплектуется регулятором.

Теплые полы подходят для монтажа в любом помещении, позволяют сохранить высоту основного покрытия. Их целесообразно устанавливать в качестве резервного отопления. Нагревательный мат Warmstad имеет следующие особенности:

  • быстрые монтажные работы;
  • равномерность подачи тепла;
  • защита от перепадов напряжения и скачков электромагнитного поля;
  • сохранение высоты напольного покрытия за счет малого диаметра.

Маты и секции являются кабельными изделиями, состоящими из двух нагревательных жил для равномерной теплоподачи, устранения рисков перегрева. Для достижения электрической безопасности производитель применяет экран на основе алюмолавсана.

Изоляция выполнена из полиэтилена с химической сшивкой, оболочка – полимерная, теплостойкая. Маты оснащаются муфтами с оребрением, повышающими их механическую стойкость и долговечность.

Пленочные полы

ИК теплый пол подходит для укладки под тонкое покрытие, например, ламинат

Инфракрасная конструкция с тепловой мощностью 150 Вт/м2 производится из тонких углеродных нитей, запеченных в гибком пластике. Углеродные материалы размером 3 микрона обрабатываются при температуре +140 градусов.

Пленочное изделие устанавливается под все типы покрытий, отличается мощностью и энергоэффективностью. В качестве нагревательного элемента используется карбон, проложенный по пленке тонкими линиями. Преимущество инфракрасных полов – равномерный и быстрый, за 5-40 минут нагрев.

Монтаж теплого пола Вармстад

Перед монтажом теплого пола высчитывается общая мощность нагревательных приборов

Перед началом монтажных работ вычисляется допустимая мощность проводки посредством суммирования всей бытовой техники. Рассмотреть процесс установки можно на примере укладки матов.

  1. Подготовка ровного покрытия. Поверхность грунтуется для повышения качества сцепки, очищается от мусора и пыли.
  2. Организация стяжки для неровных полов. Обогревающая магистраль будет располагаться на армирующей сетке.
  3. Подготовка схемы раскладки. Для правильного распределения матов рисуется чертеж, на котором указаны точки установки терморегулятора и температурного датчика.
  4. Монтаж матов по схеме или подвязка кабеля на хомуты из нейлона. Продукцию можно разрезать, не задевая жилы. Витки при раскладке находятся на одинаковом расстоянии – около 5 см.
  5. Соблюдение расстояния от стен – 5 см.
  6. Заземление сетки медным проводом через терморегулятор при укладке в ванной комнате.
  7. Установка регулятора на 80-90 см от плитки в удобном месте.
  8. Монтаж температурного датчика на расстоянии 50-60 см от стен в трубке.
  9. Закрытие трубки заглушкой и проверка свободного хода.
  10. Укладка кабеля в заранее проштробленной стене.
  11. Проверка работоспособности системы.

Преимущества теплого пола «Вармштад»

Продукция ООО «Специальные Системы и Технологии» имеет все необходимые сертификаты соответствия и отвечает всем требованиям по противопожарной безопасности жилых и коммерческих помещений. Следует подчеркнуть несколько положительных характеристик системы, выпускаемой в подмосковных Мытищах:

Таблица характеристики нагревательных матов Warmstad

  • Идеально подходит для отделки нового помещения и для ремонта бывшего в использовании;
  • Экранированный питающий кабель с хорошей изоляцией из современного ПВХ;
  • Просто и легко монтируется под плитку, ламинат, натуральный камень;
  • Постоянный контроль производителя за качеством и безопасностью продукта;
  • Небольшая стоимость и высокий коэффициент теплоотдачи в сравнении с аналогами.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Правила безопасности и эксплуатации системы

Производитель предлагает инструкцию по эксплуатации совместно с паспортом устройства. В документе отмечены особенности применения системы.

  • Монтаж производится на стяжку от 3 см (кабель) и клей (маты).
  • Установка кабельных секций выполняется под стяжку ламината или паркета, матов – под плитку или натуральный камень.
  • Перед монтажными работами следует проверить соответствие размеров теплого пола площади обогрева.
  • Один кабель или мат нельзя укладывать в двух комнатах.
  • При подключении необходимо ориентироваться на цвет изоляции жил. Желто-зеленая подкидывается на землю, коричневая – на фазу, голубая – на ноль.
  • Датчик терморегуляции подключается на 1 и 2 клемму, переменное напряжение подается на клеммы 5 (ноль) и 6 (фаза).
  • Маты и кабели подсоединяются через УЗО номиналом до 30 мА.
  • Нагревательные изделия от 2 кВт подключаются на отдельную линию через дифавтомат.
  • На маты нельзя создавать механическую нагрузку.

При монтаже необходимо аккуратно резать сетку, чтобы не повредить кабель

Правила безопасности:

  • Аккуратное разрезание сетки в момент укладки. Другие деформации и разрывы материала недопустимы.
  • Подключение системы к сети 220 В.
  • Подсоединение изделий через терморегулятор.
  • Исключение воздействия смазок и масел на нагревательные приборы.
  • Использование мягкой обуви либо укрыванию кабеля/матов фанерой в момент ходьбы.
  • Полная заливка стяжки или плиточного клея.

Эксплуатация теплых полов Вармштад, укомплектованных терморегуляторами, позволяет сократить теплопотери в комнате. Оборудование отличается экономичностью, т.к. на обогрев затрачивается 30% электроэнергии. Подобрать системы в виде греющего кабеля или термоматов можно под любой тип покрытий.

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая “тепловая зебра” под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Кабельные секции

На бетонную стяжку можно уложить любое напольное покрытие, не зависимо от его фактуры. В стяжку рекомендуют укладывать не только термоматы, но и нагревательный кабель. Секции «Вармштад» монтируют любым удобным способом. Кабель двухжильный, не требует подключения к сети 2 концов.

При укладке проводник не надо возвращать к терморегулятору. Один край двухжильного кабеля может находиться в любом месте помещения. Это даёт возможность наладить отопление в комнате любой геометрии.

Если секцию укладывают на бетонное покрытие, рекомендуют продумать гидроизоляцию и материал для утепления пола

Особенно это важно, если отопление оборудуют в помещении на первом этаже. Отсутствие изоляционных покрытий может вызвать выпадение конденсата на бетонном основании, что разрушительно действует на стяжку и на фундамент здания.
На утеплитель рекомендуют уложить фольгированный материал

Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение.
Фольгу закрывают лавсановой материей.
Укладывают кабель с определённым шагом. В качестве крепления используют металлическую ленту: она входит в комплект к секции.
На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу.
Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору.
Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола.
В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО.
После подключения проводят тестирование системы отопления. Далее формируют стяжку.
Стяжку рекомендуют делать толщиной 3-5 см.
Выполняют облицовку напольного покрытия.

На терморегуляторе устанавливают температуру и подключают систему. В спальне рекомендуют устанавливать 18 0С, в гостиной 22-25 0С. Тёплый воздух будет ощущаться уже через 5 мин. работы системы. По достижению в комнате указанной температуры отопление отключится самостоятельно. Если температура воздуха опустится ниже нормы на 2 градуса, терморегулятор вновь подключит отопление.

«Тёплый пол Вармштад» от компании Теплолюкс можно приобрести в специализированных магазинах в Москве, на сайте завода «ССТ ТП», у дилеров через Интернет. Монтаж напольной системы отопления выполняют самостоятельно, но подключение к электросети рекомендуют доверить специалистам. Система обогрева работает от 220 В.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Монтаж

Прежде чем монтировать электрический теплый пол под плитку, необходимо проверить качество проводки и её предельно допустимую мощность. Сделать это можно путём суммирования всех потребителей, которые могут быть подключены к сети электропитания одновременно.

Подготовка поверхности

Пол, на который будет монтироваться тёплый пол, должен быть чистым и ровным. Увеличить качество сцепки клея или стяжки с поверхностью можно путём обрабатывания поверхности грунтовкой. При наличии на поверхности пола термокомпенсационного шва, маты «Вармштад» располагаются таким образом, чтобы исключить прохождение через него электропроводки.

Правильное размещение проводки теплого пола

Для тепловых матов «Вармштад» мощностью более 2 кВт рекомендуется монтировать отдельный провод, подключенный к автомату, оборудованному устройством защитного отключения в случае короткого замыкания в сети.

Правильная раскладка

Для того чтобы теплый пол «Вармштад», установленный под плитку, работал полноценно, требуется правильно распределить маты внутри помещения. Предварительно можно сделать схему распределения мата или чертёж с указанием места монтажа терморегулятора, а также датчика температуры пола.

Правильное расположение теплого пола в помещении с мебелью

Если поверхность пола неровная, и требуются работы по выравниванию путем заливки стяжки, укладывать обогревающую систему можно на армирующую сетку, подвязывая кабель нейлоновыми хомутами или скотчем.

Если монтаж выполняется в ванной или душевой комнате, бассейне, то армирующая сетка должна быть заземлена. Выполняется это только с использованием медного провода, проходящего через терморегулятор.

Придать матам форму помещения можно путём разрезания сетки. Изоляция кабеля и жилы не должны быть повреждены. Витки нагревательного элемента располагаются на равном расстоянии, причём датчик контроля температуры должен располагаться посередине.

Установка датчика и регулятора температуры

Температурный датчик устанавливается не более чем в 50-60 см от стены, на которую установлен электронный блок управления. Он помещается в трубку как можно ближе к её концу. Другой конец затыкается заглушкой. После завершения монтажа нужно убедиться в том, что температурный датчик свободно перемещается в трубке. Проверить это можно, вытянув установочную проводку датчика и вернув её на место.

Правильное подключение датчика для теплого пола Warmstad

Терморегулятор должен располагаться на высоте 80-90 см от уровня плитки. Лучше всего разместить его в легкодоступном месте для регулировки и изменения режима работы. Электрический кабель укладывается в проштроблённые в стене канавки.

Назначение теплых полов Вармштад

Отечественная компания Теплолюкс предоставляет гарантию на теплый пол Вармштад 25 лет

Продукция Вармстад обеспечивает комфортный микроклимат и нормальный обогрев дома. Систему монтируют с целью:

  • подогрева основного напольного покрытия,
  • поддержки нормальной температуры,
  • основного источника тепла в доме или квартире,
  • резервного обогрева в случае использования системы отопления.

Достоинства и недостатки

Обогревательные устройства предназначены для жилых и нежилых помещений. Они обладают несколькими преимуществами:

  • большой ассортимент – в линейке производителя представлено 16 моделей для различной площади обогрева,
  • недорогая стоимость – обеспечивается реальная экономия на ремонте или замене коммуникаций,
  • качество за счет многоуровневой защиты – алюмолавсановая изоляция, оболочка из сшитого полиэтилена,
  • совместимость со всеми типами покрытий,
  • гарантийный срок использования – 25 лет (с августа 2018 года),
  • простота монтажных работ и подключения.

В числе минусов полов Warmstad – уменьшение полезной площади комнаты при использовании матов, отсутствие самоклеящейся основы, усиления на пробивание.

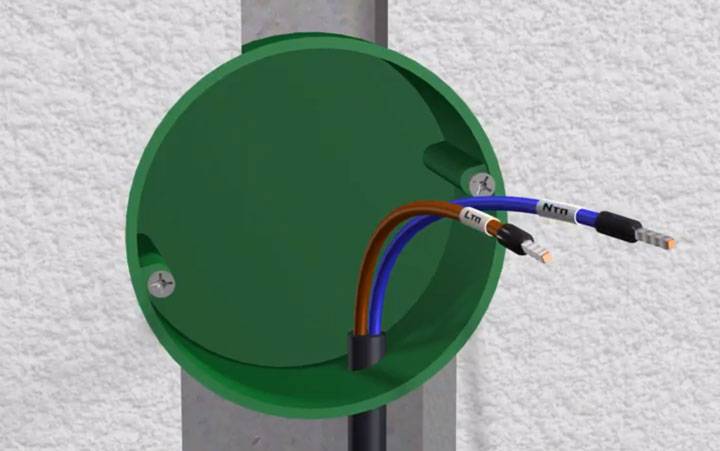

Подключение кабеля к терморегулятору

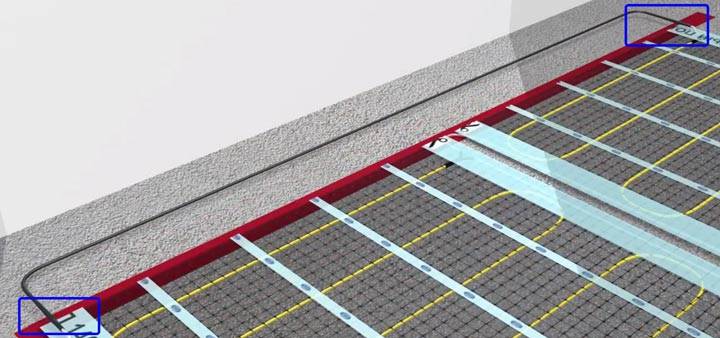

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

фазная жила – Lтп

нулевая жила (синего цвета) – Nтп

Комплектация продукта

Тёплый нагревательный пол под плитку «Warmstad» можно разделить на несколько основных компонентов:

Конструкция нагревательного кабеля Warmstad

  • Кабель «Warmstad»;
  • две медные нагревательные жилы;
  • изоляция, состоящая из прочных диэлектрических полимеров;
  • дренажная жила, предохраняющая кабель от механического и электрического воздействия;
  • алюмолавсановый экран;
  • изоляция из термостойкого ПВХ.
  • Мат «Warmstad»;

  • Нагревательная поверхность;
  • трубка с разъёмом для монтирования датчика
  • состав нагревательного кабеля.
  • Терморегулятор, устанавливаемый на стену;
  • Датчик температуры системы.

Плюсы и минусы

Судя по оставленным в сети отзывам пользователей, электрический тёплый пол Warmstad нравится покупателям за:

  • Ценовую доступность. Стоимость комплектующих ниже, чем у большинства именитых конкурентов.
  • Эффективность. Прогрев помещений происходит быстро и равномерно, а расходы электроэнергии остаются на приемлемом для подобных систем отопления уровне.
  • Длительный срок официальной гарантии, составляющий 15 лет.

Благодаря низкой стоимости комплектующих потребители закрывают глаза на то, что монтаж компонентов не так удобен и лёгок, как при использовании товаров европейских брендов.

Продукция предлагается покупателям в виде наборов, включающих все необходимые компоненты. Итоговая цена зависит не только от площади обогрева. Приобретая комплект тёплого пола Warmstad, следует учитывать, что производитель разделяет свои изделия на две основные категории:

  • Маркировку WSM получают готовые к укладке маты. Их рекомендуется использовать для монтажа под керамическую плитку.
  • Обозначение WSS присваивается разрезанному на куски определённой длины кабелю, поставляемому вместе с соединительной фурнитурой. Такой вариант предназначен для укладки в стяжку.

Чтобы обеспечить эффективную и надёжную работу оборудования нужно придерживаться рекомендаций производителя.

Теплый пол Warmstad WSM на матах под плитку

В целях упрощения процесса монтажа и улучшения защищённости всех используемых элементов, нагревательный кабель закреплён на специальных сетчатых матах фиксированного размера, площадь которых может составлять от 0,65 до 14,5 квадратных метра. Кроме керамической плитки, подобное исполнение системы обогрева допускается использовать с:

  • Паркетной доской.
  • Ламинатом.
  • Линолеумом.
  • Ковролином.

Вне зависимости от того, под какое напольное покрытие укладывается тёплый пол, мат Warmstad должен закрепляться на заранее подготовленной поверхности с помощью слоя плиточного клея определённой толщины. Это необходимо для того, чтобы исключить возможность механических повреждений.

Монтажные работы следует производить в точном соответствии с инструкцией. Если они выполнены правильно, оборудование будет надёжно функционировать в помещениях различного назначения: кухнях, санузлах, коридорах или жилых комнатах. Общая мощность системы обогрева зависит от суммарной площади уложенных матов. Уровень энергопотребления может быть снижен за счёт использования выпускаемых компанией терморегуляторов.

Правила безопасности и эксплуатации системы

Производитель предлагает инструкцию по эксплуатации совместно с паспортом устройства. В документе отмечены особенности применения системы.

  • Монтаж производится на стяжку от 3 см (кабель) и клей (маты).
  • Установка кабельных секций выполняется под стяжку ламината или паркета, матов – под плитку или натуральный камень.
  • Перед монтажными работами следует проверить соответствие размеров теплого пола площади обогрева.
  • Один кабель или мат нельзя укладывать в двух комнатах.
  • При подключении необходимо ориентироваться на цвет изоляции жил. Желто-зеленая подкидывается на землю, коричневая – на фазу, голубая – на ноль.
  • Датчик терморегуляции подключается на 1 и 2 клемму, переменное напряжение подается на клеммы 5 (ноль) и 6 (фаза).
  • Маты и кабели подсоединяются через УЗО номиналом до 30 мА.
  • Нагревательные изделия от 2 кВт подключаются на отдельную линию через дифавтомат.
  • На маты нельзя создавать механическую нагрузку.

При монтаже необходимо аккуратно резать сетку, чтобы не повредить кабель

Правила безопасности:

  • Аккуратное разрезание сетки в момент укладки. Другие деформации и разрывы материала недопустимы.
  • Подключение системы к сети 220 В.
  • Подсоединение изделий через терморегулятор.
  • Исключение воздействия смазок и масел на нагревательные приборы.
  • Использование мягкой обуви либо укрыванию кабеля/матов фанерой в момент ходьбы.
  • Полная заливка стяжки или плиточного клея.

Эксплуатация теплых полов Вармштад, укомплектованных терморегуляторами, позволяет сократить теплопотери в комнате. Оборудование отличается экономичностью, т.к. на обогрев затрачивается 30% электроэнергии. Подобрать системы в виде греющего кабеля или термоматов можно под любой тип покрытий.

Заключение

Как и у любой технически сложной продукции, у каждого из этих вариантов есть определённые преимущества и недостатки. При приобретении оборудования следует учитывать предполагаемые условия его эксплуатации. Покупатели, не способные самостоятельно определиться с выбором варианта, оптимального для их условий эксплуатации, обязательно должны получить консультацию у специалистов. Только так они смогут избежать характерных ошибок, связанных с установкой таких систем обогрева.

Сделав выбор в пользу продукции отечественного производителя, вы получите возможность за разумную плату наслаждаться комфортом, который дарит обитателям домов и квартир электрический тёплый пол Warmstad.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
