Особенности конструкции и этапы укладки тесовой крыши

Кровля из штучных материалов

Дранка, дрань, шиндель, гонт, шингл, щепа. Зачастую из публикуемых материалов сложно понять разницу между этими понятиями.

• Дрань. Пластины прямоугольного или линзовидного профиля, накалываемые из прямоугольных чурок. Толщина 6-10 мм, длина 40-100 см, ширина 7-15 см. Дрань можно монтировать сразу после наколки или подсушить в помещении или под навесом естественным способом. Торцы могут быть опилены прямо либо фигурно.

  Кровля из драни сложной формы. Ендова выполнена из медного листа, конек из плашек, настеленных длинной стороной вдоль перелома крыши

• Шиндель. Разновидность драни, название имеет латинский корень. Scindula — раскалывать. Профиль прямоугольный, торец обрезается на косую, это немецкий метод.

  Торец шинделя опиловывается под углом 15-30°

• Щепа. Синоним — финская щепа (стружка). Аналог драни, только более тонкий, 3-5 мм. Производят его не раскалыванием, а лущением заготовок, как шпон. Дерево должно быть влажным, желательно до 50%. Для этого заготовки предварительно замачивают. Профиль прямоугольный, ширина щепы 7-12 см. Разделанную щепу во избежание коробления связывают в пачки и помещают под груз.

  Оригинально выглядит кровля из щепы разной ширины

• Гонт. Отличается от драни сечением пластин, они клиновидные. В широкой части гонтины может выбираться шпунт, в который вставляется узкая часть. Выбирать шпунт методом скалывания сложно, а пиление ухудшает свойства материала. Поэтому чаще применяют нешпунтованный гонт (его также называют дранкой). В отличие от драни, гонт без паза укладывается не встык, а внахлест с соседними плашками по горизонтали. Шпунтованный гонт может иметь толщину до 18 мм по широкой части, дранка до 10 мм, ширина и длина пластин аналогична драни.

  Пиленый шпунтованный гонт стоит относительно недорого

• Шингл. Это модное название нешпунтованного гонта на американский манер. В Северной Америке, где исторически распространено каркасное деревянное домостроение, шингл служит материалом как для кровли, так и для наружной обшивки стен. Часто шинглом называют гонт, изготовленный механическим способом (на станках).

Фасад этого паба украшает кедровый шингл и тес

Коротко о главном

Тесовая крыша – это прекрасный материал, который легко поддаётся монтажу. Нет необходимости обладать профессиональными навыками для того чтобы научиться крепить тесовую крышу самостоятельно.

Тесовая крыша прекрасно подойдёт для людей, которые готовы следить за состоянием своего дома и периодически его обрабатывать. При должном уходе, она будет служить верой и правдой своему хозяину, радуя его теплом в собственном доме.

Для тех, кто ищет материал, который требуется поставить один раз и навсегда, не прикладывая к нему руки, установка тесовой крыши не подходит. Даже в случае образования минимальных повреждений, тесовую крышу нужно как можно быстрее обработать. Также в случае гниения, необходимо сразу же производить замену досок. Снять доску не сложно, для этого нет необходимости перебирать всю крышу.

Тесовая крыша легко воспламеняется и разгорается, поэтому не рекомендуется для использования на территории с высоким температурным климатом.

По стоимости тесовая крыша является бюджетным вариантом, но при использовании высококачественного дерева, такого как лиственница и кедр, стоимость установки тесовой крыши существенно возрастает.

Источник

Срок службы «натуральной» кровли

Срок службы зависит от нескольких факторов: применяемой породы, технологии заготовки и обработки. Хвойные породы рубят в конце зимы, до начала сокодвижения, в морозную погоду. Деревянная крыша из правильно заготовленного качественного материала, изготовленная без применения пиления, прослужит несколько десятилетий, а то и век. И, наоборот, необработанный пиленый материал из подсоченного незрелого леса сгниет на крыше за пару-тройку лет. Грамотно изготовленный пиленый гонт может прослужить до четверти века. Периодическая обработка дерева защитными составами позволит продлить срок службы.

Кровля из деревянных плашек. Водосток выдолблен из цельного ствола. Резные доски защищают и украшают фронтонные свесы

Типы горизонтальной кровли

Существуют различные виды устройства плоской крыши. Она классифицируется по:

• дополнительным функциям и эксплуатации;
• устройству кровельного пирога;
• устройству основания под пирог.

Эксплуатируемая и неэксплуатируемая

По дополнительным функциям плоские крыши классифицируются на эксплуатируемые и неэксплуатируемые.

• Эксплуатируемая конструкция планируется для регулярного нахождения людей, для размещения тяжелых предметов. Примеры использования: террасы, теплицы, спортплощадки.

  Под высокую нагрузку строится прочное и жесткое основание. Для верхнего эксплуатационного слоя используется гравийная или щебневая отсыпка, тротуарная плитка, террасная доска. Данная конструкция бывает утепленной или холодной.





















• Неэксплуатируемая кровля плоского типа возводится быстрее, и обойдется застройщику дешевле: под нее не требуется каркас с повышенной прочностью. Такими крышами накрывают дома, хозпостройки, гаражи, бани.

  Тем не менее, конструкция нуждается в установке сложной водоотвода, что потребует дополнительных затрат. Финишный слой такой кровли – гидроизоляционное покрытие (рубероид, битумный наплавляемый материал, полимерные мембраны, кровельная мастика).

Традиционная или инверсионная

По порядку слоев в кровельном пироге кровли классифицируются как традиционные и инверсионные.

Конструктивный принцип инверсии заключается в нарушении классического расположения рядов. Классически, со стороны помещений первой идет пароизоляция, поглощающая испарения. Затем укладываются утеплитель и слой гидроизоляции.

Внешняя оболочка стандартной крыши из битума или полимера неизбежно разрушается от атмосферных атак. Поэтому появилась компромиссная схема обратной (инверсионной) укладки кровельных рядов, в которой гидроизоляция переместилась в толщу пирога.

Пароизоляции, как таковой, в инверсионной кровле нет. Парозащита полностью выполняется гидроизоляционной прослойкой, уложенной на ее традиционное место. Отказ от пароизоляции ощутимо снижает стоимость плоской кровли с «обратным» пирогом, увеличивая при этом скорость сооружения.

В завершение пирог пригружается балластом. Его задачи:

• защита нижних слоев от солнечных лучей, медленно, но настойчиво портящих изоляцию;
• препятствие смещения нижележащих материалов;
• декоративные функции, облагораживание экстерьера здания.

Плюсы конверсии кровельного пирога:

• повышенная износостойкость;
• сниженная себестоимость;
• экологическая безопасность.

Преимущества инверсионной укладки омрачаются тремя недостатками:

1. Внушительный вес. Если изначально проект не предусматривал такой тип кровельного пирога с немалым грузом, перед сооружением крыши потребуется укрепление несущих конструкций.
2. Сложности с ремонтом. Под слоем балласта трудно найти повреждение и устранить протечку.
3. Трудоемкость процесса. Чтобы поднять балласт на крышу, потребуется немало времени, усилий или затратная аренда строительной техники.

Устройство основания для пирога

Для перекрытия дома, где запроектирована плоская крыша, используются:

• железобетонные плиты;
• профлист;
• дерево.

Выбор материала определяют размер перекрываемого пролета и назначение кровельной конструкции:

1. Железобетонное перекрытие. Классическое основание, выдерживающее большую нагрузку.
2. Металлический профиль. Перекрытие для неэксплуатируемой крыши. При обустройстве теплой кровли элементы кровельного пирога – стандартные. Если крыша холодная, финальным покрытием служит профлист, уложенный на металлические балки.
3. Деревянное основание. ДСП или фанера используются для возведения неэксплуатируемой конструкции. Листы укладываются на деревянные балки. О правильном устройстве плоской крыши по деревянным балкам мы рассказывали тут.

Основание холодной кровли закрывается гидроизоляцией, кровельным покрытием. Для теплой крыши монтируются стандартные слои и утеплитель.

Список статей

Плоская

181

Как рассчитать плоскую кровлю: снеговая и другие виды нагрузок, габариты

Плоская

266

Как и чем покрыть плоскую кровлю: материалы для крыши, устройство покрытия

Плоская

166

Нюансы выбора и укладки гидроизоляции на плоской кровле — Технопрок, Технониколь и других торговых марок

Плоская

191

Технология устройства плоской кровли: описание, чертежи, планы и схемы

Плоская

130

Реконструкция и ремонт плоской кровли: способы, варианты обновления, стоимость за м2

Плоская

195

Конструктивные узлы плоской кровли и их устройство

Плоская

162

Назначение, свойства и монтаж пароизоляции на плоской кровле

Плоская

171

Правильная технология утепления плоской кровли изнутри и снаружи, особенности материалов

Плоская

249

Требования к монтажу плоской кровли с парапетом и без него: устройство, размеры, монтаж

Проектирование и расчет нагрузок

Расчет и составление проекта начинают со сбора нагрузок и данных, с акцентом на собственном весе системы и пирога, объеме осадков и силе ветров в регионе. Параметры крыши уточняются и корректируются несколько раз, вплоть до выбора оптимального решения. Первыми подбираются уклон и высота крыши, затем по предварительному эскизу рассчитывается ориентировочная площадь каждого ската и всей крыши (как рассчитывается уклон и площадь крыши?).

При уклоне скатов менее 60° при расчете обязательно учитывается влияние снеговой нагрузки (величина, выбираемая по климатическим таблицам, умножается на площадь скатов по отдельности и на поправочный коэф. зависящий от их уклона). Ветровые нагрузки помимо добавления в суммарный расчет учитываются при выборе частоты привязки стропил к мауэрлату или величине выноса карнизного свеса.

Этап завершается получением подробного проекта и 3-D модели крыши, они же используются при подсчете материалов и сметы.

Как построить деревянную крышу дома?

Кровли из различных видов древесных материалов

• Тесовая кровля внахлестку
• Тесовая кровля внахлестку в два слоя
• Тесовая кровля вразбежку
• Драночная кровля
• Щепеная кровля

Кровля из гонта это наиболее сложная в устройстве крыша деревянная — своими руками ее без опыта работы лучше не монтировать.

Этот материал представляет собой дощечки длиной 40-70 см и шириной 10-15 см, колотые вручную, реже – пиленые.

Пиленый гонт имеет шероховатую поверхность, которая лучше впитывает влагу, тогда как колотый сохраняет естественную структуру волокон.

По одной из продольных сторон дощечка стесывается на клин толщиной 3-5 мм, во второй, толщина которой – 10-12 мм, делается клиновидный паз глубиной 10-12 мм, ширина которого в начале –5 мм, к концу сужается до 3 мм.

Изготавливают гонт из хвойных пород, дуба или осины. Укладывают материал по обрешетке из жердей или бруса 40х40, 50х50 см, или сплошной обрешетке из досок.

Если делается обрешетка из бруса или жердей – их шаг по осям составляет 1/3 длины дощечек гонта. В горизонтальных рядах все пазы должны смотреть в одну сторону, в ряду узкий конец гонта вставляется в паз.

После установки каждая гонтина верхним краем прибивается к брусу обрешетки одним гвоздем. Гвоздь должен входить в брус не менее чем на 20 мм.

Для разных видов древесины используют разные гвозди: для лиственницы и кедра – медные, более подходящие по цвету, для остальных пород – обычные оцинкованные.

Внешний вид гонта

Гонт укладывают в два слоя – на беседки,фронтоны самой крыши, хозпостройки, в три – на кровлю жилых домов, редко, когда необходима повышенная надежность – в четыре ряда.

При этом следующий ряд накрывает предыдущий на половину – при двух слоях, на 2_/3 – при трех, и ¾ — при четырех.

Верхняя часть каждой дощечки, которая прибивается к обрешетке, также несколько застрагивается, чтобы уменьшить общую толщину кровли. Ряды укладываются вразбежку, то есть край дощечки верхнего ряда приходится на середину дощечки нижнего.

Разжелобки (вогнутые стыки кровли) выполняют веером, для чего используемые дощечки со стороны узкой боковины застругивают книзу на нужный угол, придавая гонту трапециевидную форму.

Перед укладкой все дощечки обрабатывают антисептиком, а если хозяева опасаются пожара – то и антипиреном (огнегасящим составом).

Шиндель и лемех укладываются точно таким же образом. Единственное отличие – в том, что дощечки здесь имеют меньшую длину – 20-40 см, соответственно, чаще устанавливаются брусья обрешетки.

Кроме того, боковины пластинок здесь не имеют пазов и конусов, а укладываются встык друг с другом. Однако – не вплотную, расстояние между дощечками в горизонтальных рядах – порядка 3-5 мм, поскольку при намокании материал набухает, и крышу начнет коробить.

При такой же конструкции, набухание при повышенной влажности закрывает щели в кровле, а при высыхании дерева проемы вновь раскрываются, и обеспечивают хорошую вентиляцию чердака.

Она:

• Имеет высокую плотность и содержание смолы, в результате не подвержена гниению и поражению паразитами
• Обладает продолжительным сроком службы
• Очень красива по структуре
• Сравнительно дешева

Кровля из дранки и щепы

1. дрань
2. обрешетка

Кровля из драни и щепы выполняется внахлест, и в горизонтальных, и в вертикальных рядах. Чаще всего делают трех- и четырехслойное покрытие.

Перекрываются дранки по длине по тому же принципу, что и гонт: на трехслойной кровле – на 2/3 длины, на 4-слойной – на ¾. Соседние планки в ряду перекрываются на 25-30 мм. Следующий слой укладывается так, чтобы по горизонтали верхняя планка своей серединой накрывала стык двух нижних.

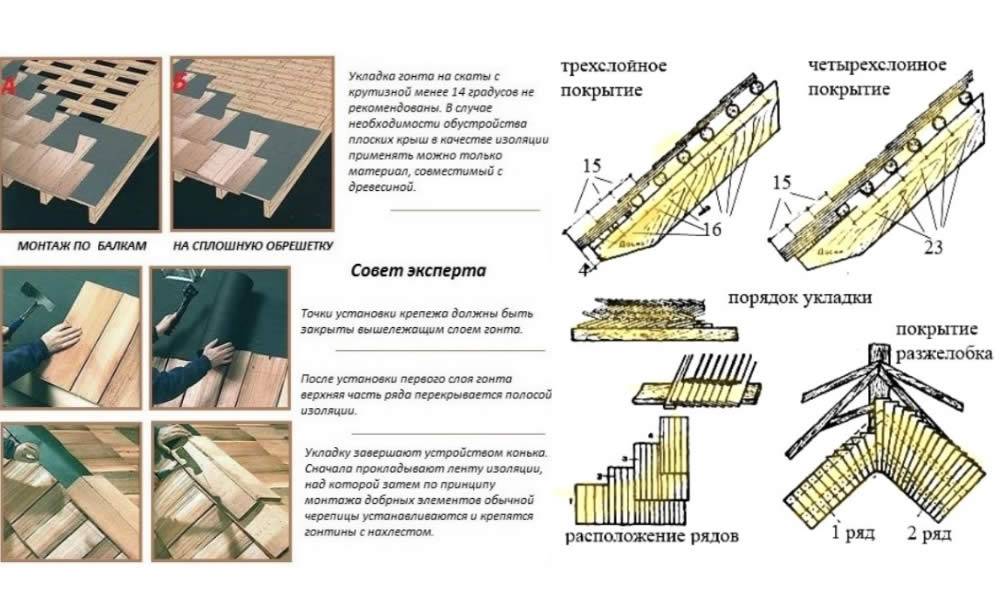

Схема укладки гонта

В каждый брус обрешетки каждая дранка крепится гонтовым гвоздем 70х1,5. Конек подшивается уголком из досок.

Технология крепления щепеной кровли – абсолютно аналогичная, но меньше длина планок: у драни она составляет 400-1000 мм, при ширине 90-130 мм и толщине 3-5 мм. Щепа же чуть меньше: длина 400-500 мм, ширина – 70-120  и толщина – в среднем 3 мм.

Соответственно этому, для щепы потребуется более частая обрешетка: через каждые 15 см, тогда как у драни она может доходить до 30 см. Вообще же, в большинстве случаев этот вид кровли устраивают по сплошной обрешетке.

Дрань и щепа – самые легкие из деревянных кровельных материалов, поэтому под них можно устраивать обрешетку из бруса 40х40 мм.

Технология укладки кровли из теса

Конструкция крыши действительно очень проста. Но и здесь есть ряд особенностей, которые нужно учесть, чтобы кровля прослужила долго и не нуждалась в ежегодном ремонте.

Первое из таких требований – обязательная обработка досок антипиренами и фунгицидами. В противном случае кровля прослужит недолго.

Способы укладки

Различают несколько способов укладки теса. Выбор зависит от назначения строения – жилой дом, хозяйственная постройка, а также от погодных условий региона:

• самый простой вариант – укладка теса одним слоем впритык друг к другу, зазоры между досками закрывают нащельниками – деревянными рейками размером в 20*50 мм;
• более надежна кровля двухслойная, доски также укладывают впритык друг к другу, но во втором слое центр каждого элемента приходится на стык между тесом в первом слое – так исключается протекание тесовой кровли;
• порядок укладки может быть и другим, чтобы уменьшить расход материала, поступают так: в первом слое доски фиксируют на расстоянии в 5 см друг от друга, а во втором слое верхние доски перекрывают эти щели;
• поперечная укладка – в этом случае доски располагают не вдоль, а поперек ската, укладывают тес внахлест: сначала закрепляют нижний элемент, а каждый последующий укладывают с нахлестом в 5 см.

Кровля может быть не только двух, но и трех- и даже четырехслойной. Смещение при этом уменьшается: при трехслойной укладке каждый следующий ряд крепят со смещением на 2/3 длины, при четырехслойной – со смещением на ¾.

Технология укладки

Тесовые крыши – это довольно простая конструкция. Сооружение такой кровли требует скорее аккуратности, чем умения.

1. Нужно рассчитать необходимое количество материала с учетом выбранного метода укладки. Для этого сначала определяют количество досок в ряду – делят ширину ската на ширину теса, затем количество рядов – делят длину ската на длину доски. Перемножив полученные величины, получают число теса для 1 ряда. Если укладка двухслойная встык, количество перемножают на 2 и увеличивают на 10% с тем, чтобы учесть брак или повреждения во время работы.
2. На стропила фиксируют гидроизоляционную пленку, лучше всего пароизоляционную.
3. Поверх пленки обустраивают обрешетку из деревянных брусьев 50*50 мм. Рейки укладывают поперек ската, если предполагается продольная укладка. Обрешетка обеспечивает вентиляционный зазор между гидроизоляцией и тесом.
4. Тесовую доску укладывают согласно выбранному методу и закрепляют саморезами с шагом в 50–60 см. Затем монтируют второй слой, если требуется, третий.
5. После укладки теса конек гидроизолируют рубероидом, крепят коньковую доску, а для защиты сверху устанавливают стальной уголок.

Поперечная кладка не требует монтажа обрешетки, так как сама стропильная система выступает вполне подходящим основанием. Однако гидроизоляцию в этом случае допускается выполнять только пароизоляционной мембраной.

Как ухаживать за тесовой крышей

Когда говорят, что тесовая крыша – это какая – то не прочная конструкция, которая подвергается быстрому разрушению, профессионалы понимают, что данное мнение закрепилось за человеком, который не знает, как правильно с ней обращаться.

Тесовая крыша требует периодического ухода, только в этом случае она будет стоять долгие годы и радовать своего владельца.

Зимой постоянно падает снег и крыша находится под его давлением. Каждую весну необходимо самостоятельно производить уборку снега с крыши.

Уборка снега с крыши Источник tildacdn.com

При обнаружении даже незначительных дефектов, необходимо незамедлительно заняться их устранением. Если крышу покрасили с помощью специальной краски, то для её восстановления необходимо использовать замазки с составом краски. Как только замазка будет использована, необходимо выждать время, прежде чем она подсохнет и только потом производить окрашивание. Для заделывания мелких повреждений, используют материи, пропитанные масляной краской.

Строительство дома с тесовой крышей Источник https://lestnici-lesenok.ru/wp-content/uploads/2017/09/metal-open-6-yasen.jpg https://nasha-lestnica.ru/img/news/articles_22092019-8.jpg https://static.wixstatic.com/media/f2c466_efbe7a29af524b758ecbd6a0e1da517f~mv2_d_5184_3456_s_4_2.jpg https://static.tildacdn.com/tild6265-3734-4536-b866-303038393336/4____.jpg https://vestnikao.ru/wp-content/uploads/2019/12/betonnaya-lestnica6-2.jpg https://i1.wp.com/dekormyhome.ru/wp-content/uploads/2019/07/Cuadradillo-06.jpg https://i0.wp.com/dekormyhome.ru/wp-content/uploads/2019/07/1062.jpg https://u20.plpstatic.ru/02617655ba14d6cad2318929d225dbfc/f04a3327fc1d975453f6359210e00c11.jpg https://images.homify.com/images/a_0,c_fill,f_auto,h_900,q_auto,w_1920/v1440235651/p/photo/image/585055/p2_web_0/fotos-de-salas-recibidores-de-estilo-moderno-de-schodo-system.jpg https://imhodom.ru/wp-content/uploads/2020/02/2-1.jpg https://static.tildacdn.com/tild3964-6163-4663-a666-396330333930/__.jpg https://xn——5cdbcmtqmqq1adsa7aitif9e3i.xn--p1ai/wp-content/uploads/2018/01/metallicheskaya_lestnica4.jpg https://i0.wp.com/dekormyhome.ru/wp-content/uploads/2019/07/4521.jpg

Плюсы двускатной крыши

Простота конструкции и быстрота монтажа

 Если не принимать во внимание односкатную разновидность кровли, которою зачастую используют только для хозяйственных построек, то конструкция двускатной крыши наиболее проста и понятна для монтажа. Такое свойство значительно ускоряет строительство

Низкий расход материалов

 Экономичность двускатной кровли обусловлена равномерным распределения веса на несущие стены, поэтому не нужно дополнительно усиливать стропильную систему в отдельно взятых участках. Конструкция требует минимального количества материала для достижения прочности, ее возможно спроектировать так, что неиспользованных остатков дорогостоящего материала практически не останется. Длина и затраты на водостоки так же требует меньших затрат в сравнении с четырех скатной крышей. Для отделки двускатной крыши подходит практически любой кровельный материал, такие как ондулин, поликарбонат, классический шифер и прочие материалы.

Надежная конструкция

 Классическая двускатная крыша устроена таким образом, что нагрузка равномерно распределяется на несущие стены дома в нижней части и на коньковый брус в верхней части. Срок службы при грамотном монтаже, уходе и обработке деревянной конструкции составляет от 30 до 40 лет.

Минимальные трудозатраты

  Практически любую двускатную кровлю можно возвести вдвоем, все громоздкие элементы каркаса возможно установить двум кровельщикам. Конечно это отразится на скорости монтажа, но поможет избежать  лишних затрат, если Вы строите для себя.

двускатную крышу возможно монтировать вдвоем

Практичность

  В небольшом чердачном помещении, часто размещают небольшие кладовые и некоторые инженерные коммуникации: разводку вентиляционных коммуникаций, узлы электропроводки.

Быстрый сток воды и снега

 Особенно ценное свойство такой крыши в местах с большим количеством осадков. Острые углы скатов, под воздействием силы тяжести, естественным способом не позволяют снегу и воде накапливаться на кровле. Потому крыша всегда сухая и не увеличивает нагрузку на стены за счет большой шапки снега.

осадки сразу стекают с двускатной крыши

Простота ремонта и обслуживания

  Простота конструкции позволяет в одиночку заменять наружную отделку кровли. Ремонт  отдельных частей конструкции возможно выполнять через чердачное помещение. Двускатную крышу не нужно дополнительно чистить от снега в зимний период, поскольку он не накапливается на ней, кроме случаев если установлены специальные снегозадержатели.

двускатная крыша удобна в ремонте

Преимущества и недостатки тесовой крыши

Древесина хорошо держит тепло, является экологически чистым материалом

К достоинствам тесовых кровельных конструкций можно отнести следующие свойства:

• сниженная теплопроводность, благодаря чему строение не перегревается от прямых солнечных лучей, при этом сохраняет тепло в доме осенью и зимой;
• хорошая паропроницаемость, за счет чего в подкровельном пространстве сохраняется полезный микроклимат;
• экологическая безопасность, отсутствие вредных или токсичных компонентов в составе, поэтому обустройство тесовой кровли не наносит ущерба окружающей среде;
• улучшенное звукопоглощение: за счет этого качества деревянная крыша не создает лишнего шума во время дождя, града и ураганного ветра, не пропускает посторонние звуки с улицы;
• привлекательный дизайн, который способен превратить дом в праздничный терем в традиционном русском стиле;
• высокая ремонтопригодность: при повреждении одной или нескольких досок не требуется перекрывать крышу целиком;
• сравнительно простой и быстрый монтаж.

Со временем древесина приходит в негодность и требуется ремонт кровли

Как любая иная конструкция, тесовая кровля обладает рядом недостатков. К ним относятся следующие моменты:

• увеличенный вес, из-за чего приходится устанавливать более мощный стропильный каркас, что сказывается на продолжительности подготовительных и строительных работ, повышает итоговую цену;
• пожарная опасность, из-за этого свойства тесовые элементы нуждаются в глубокой пропитке антипиренами;
• подверженность порче от влаги и грызунов, по этой причине крышу из дерева требуется тщательно гидроизолировать и защищать от вредителей;
• кровля из теса нуждается в регулярной обработке, в противном случае конструкцию придется менять очень скоро;
• качественный тес, сделанный из лиственницы, стоит недешево.

Из чего сделана дощатая кровля

Дерево в строительстве использовалась всегда, и в наше время деревянный дом считается самым тёплым, в нём легко дышится и комфортно отдыхать. При возведении крыш используются деревянные элементы, сочетающие в себе прочность, гибкость и простоту обработки. Кровли в старину делали из тесовых плашек, высушенных и вываренных в масле.

Брёвна расщепляли клиньями на тонкие доски, а затем обтёсывали, чтобы придать им ровную поверхность и нужный размер. Соединяли тесовую кровлю пазами, выступами и клиньями и крепили на обрешётку. Этот процесс отнимал много времени и сил.

В нашем веке для распиловки и обработки досок используются пилорамы и строгальные станки, для просушки планок используют термопечи, а для пропитки многочисленные составы. Для стока воды прорезаются пазы, а крепится тёс к обрешётке и между собой саморезами и гвоздями.
