Элементы наружной канализации

Типы канализации

Сливные системы для канализации частного дома бывают централизованные и автономные. Централизованная – та, которая функционирует в домах городского типа.

Она также может быть в санаторном комплексе, в поселке: канализационная труба от домового накопителя соединяется с магистралью, утилизацию осуществляют специальные службы.

В деревнях и дачных поселках чаще используется автономная (местная) канализация в частном доме: очистное сооружение находится на участке, утилизация – проблема хозяев.

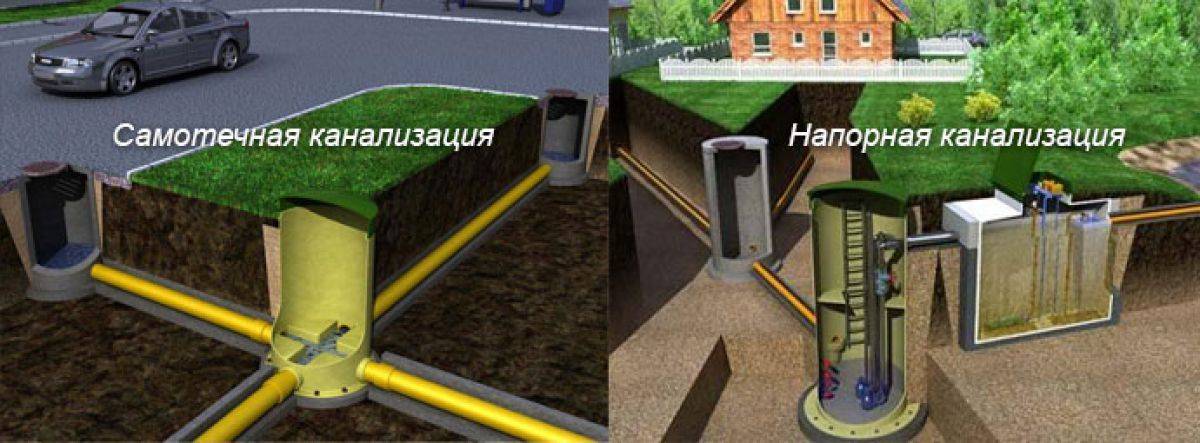

По принципу транспортировки канализация может быть самотечной и напорной.

В самотечной трубы расположены под небольшим углом, слив происходит в силу собственной тяжести жидкости; в напорной системе ток нагнетает насос.

Напорную систему устанавливают там, где самотечная невозможна:

  • слив из дома находится ниже уровня транспортной магистрали;
  • нет возможности обеспечить необходимый уклон труб;
  • недостаточный диаметр труб;
  • малая глубина заложения (например, закопать на нужную глубину трубы для канализации в частном доме невозможно из-за каменистого или скального грунта). Уличные трубы укладывают ниже уровня промерзания, в противном случае они без насоса замерзнут.

Часто используется комбинированный вариант обустройства канализации частного дома, напор + самотек. Внутри дома работает самотечная система, к магистрали или очистному сооружению массы доставляет насос.

При составлении проекта учитывают объем стока и длину напорной канализации. Исходя из этих двух величин, рассчитывают мощность насоса и размеры накопителя.

Литература

  • Канализация // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Канализация //  :  / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
  • Водохозяйственный словарь. — М., 1974
  • СНиП 2.04.01-85* — Внутренний водопровод и канализация зданий;
  • СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения;
  • СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения;
  • СТО 02494733 5.2-01-2006 — Внутренний водопровод и канализация зданий;
  • С. В. Яковлев, Ю. М. Ласков. Канализация (водоотведение и очистка сточных вод). 7-е изд. — М.: Стройиздат, 1987.
  • Г. С. Сафаров, В. Ф. Веклич, А. П. Медведь, И. Д. Юдовский Новая техника в жилищно-коммунальном хозяйстве — Киев : Будівельник, 1988. — 128, с. : ил ; 17 см. — Библиогр.: с. 124—129 (68 назв.). — 3000 экз. — ISBN 5-7705-0097-2

Общие советы по монтажу

Трубы следует укладывать на 30-50 см ниже глубины промерзания грунта в данной местности, в самую холодную зиму. Если это невозможно, тогда труба выбирается на один размер большего диаметра и в нее пропускается греющий кабель. Это более эффективно, чем прокладка кабеля с наружи трубы. Сама труба утепляется. С началом сильных морозов кабель подключается к сети и отключается после оттаивания грунта на глубину залегания трубы.

Глубина траншеи под трубу должна быть не менее 70 см, чтобы исключить повреждения при проведении последующих работ. Дно траншеи следует выровнять, утрамбовать и отсыпать песчаную подушку 10 см. При укладке трубы в траншею не следует ее выравнивать и вытягивать в струну. Небольшие изгибы в последующем будут компенсировать возможную нагрузку и деформацию. Ввод трубы в дом выполнять отдельно от канализации.

Канализация в частном доме своими руками: как правильно сделать, схема
Комфортное проживание в частном доме во многом зависит от наличия в доме удобных в пользовании инженерных коммуникаций. Водопровод и канализация в частном доме считаются неотъемлемой частью…

Приямок скважины заглубить на 50-70 см ниже глубины промерзания грунта и надежно утеплить, особенно люк.

Если установлена система водоподготовки, нужно установить счетчик перед ней. Производители обязательно указывают объем очищенной воды, после которого следует произвести обслуживание.

Заранее спланировать место установки водоочистного оборудования. Во-первых, оно занимает немало места. Во-вторых, чтобы с минимальными затратами на разводку труб, подключить к очищенной воде лишь необходимые точки водоразбора.

Подключать баню лучше после фильтра тонкой очистки. Если баня далеко от дома и подключена от скважины, можно установить такой фильтр в бане.

Совет: при поливе участка выбирать максимально возможный напор. Насос будет реже выключаться или работать без выключения. Так он дольше прослужит.

Правила и нюансы проектирования и возведения наружной канализации

Проектирование наружной гладкой системы отвода стоков осуществляется на основании СНиП 2.04.03-85, СНиП 3.05.04-85 и СП 40-102-2000. Для гофрированного трубопровода существуют свои нормативные акты: СП 32.13330.2012 и СНиП 2.04.03-85.

Основные правила:

  • класс жесткости и материалы изготовления системы выбираются на основании разработанного проекта;
  • запрещается перемещать волоком отдельные элементы системы к месту монтажа;
  • укладка осуществляется вручную (малый вес конструкции позволяет это сделать);
  • для укладки труб с большим диаметром применяются грузоподъемные петли (не менее двух) и траверсы;
  • для соединения элементов применяется клей-растворитель, предусмотренный изготовителем труб (ГОСТ 32413-2013).

Первый и один из главный этапов создания наружной канализации – проектирование. Во время него должны быть заранее учтены следующие нюансы:

  • уровень залегания грунтовых вод;
  • глубина промерзания грунта в зимний период;
  • исключение проникновения отходов из септика в водоносные слои почвы;
  • наличие беспрепятственного подъезда машины для откачки содержимого септика.

Приступать к монтажу системы отвода стоков можно только после полного согласования проекта. В противном случае, выполненную ранее работу придется переделывать.

Правила монтажа наружной канализации:

  • локальная система очистки должна быть расположена не ближе 9 метров к наружной стене задания и 30 метров до точки водозабора;
  • для соединения отдельных элементов используется простое раструбное соединение (для безнапорной канализации), для герметизации используются резиновые манжеты;
  • самотечная канализация укладывается под углом в 1º с минимальным количеством поворотов и изгибов;
  • при расчете минимально возможного угла наклона учитывается диаметр используемых труб: Ø 40-50 мм – 0,03 ¡ , Ø 85-110 мм – 0,02 ¡. В формуле «¡» это возвышение одного конца трубы длиной в 1 метр над другим. В данном случае, 2 и 3 см соответственно;
  • глубина прокладки трубопровода зависит от глубины промерзания грунта, минимальная глубина траншеи – 0,5 м;
  • при прокладке труб на отметке промерзания в обязательном порядке применяется утепление;
  • после окончания монтажа вся система проверяется на герметичность и уровень уклона. Последний показатель мог измениться в процессе укладки;
  • для засыпки траншеи запрещено использовать фракции грунта, превышающие в диаметре 30 см. Они могут повредить пластиковые трубы;
  • заполнение траншеи необходимо производить слоями по 5-7 см. Для исключения деформации утрамбовывать почву допускается только по бокам от проложенных труб.

Внимание! Следует избегать излишнего давления при утрамбовывании почвы в месте соединения септика и трубопровода. Такое давление может привести к разгерметизации стыка

Этапы проведения земляных работ и монтажа

Процесс создания наружной канализации любого типа осуществляется с учетом СНиП 3.02.01-87 и включает в себя следующие этапы:

  1. Создание траншеи с уклоном в сторону септика. Глубина ее определяется, в первую очередь, уровнем промерзания грунта в зимний период.
  2. При создании траншеи создается запас в 10-12 см. Он необходим для укладки амортизационной подушки, состоящей из песка или гравия с фракцией до 20 мм.
  3. Укладка элементов сточной системы и соединение ее в единую цепь.
  4. Проверка герметичности всех соединений.
  5. Монтаж утеплителя и закрепление его с помощью скотча. К основным материалам для утепления относятся: вата (минеральная или базальтовая), пенопласт, пенополистирол, пенопласт или скорлупа ППУ.
  6. Заполнение траншеи песком и аккуратная его утрамбовка по бокам от трубы.

Важное дополнение к процессу монтажа наружной канализации

При создании системы отводы стоков стоит позаботится о ее вентиляции. В задачи этого элемента входят:

  • выравнивание давления в системе;
  • создание притока свежего воздуха;
  • устранение шума в процессе работы канализации;
  • минимизация неприятных запахов.

Игнорирование этого этапа приводит к снижению эффективности работы системы и появлению неприятного запаха.

По способу монтажа вентиляция может быть наружной или внутренней. В большинстве случаев, применяется фановая труба, которая является продолжением внутреннего канализационного стояка. Для ее правильного функционирования, она должны быть возведена выше крыши.

Другой вариант создания вентиляции – воздушный клапан, размещенный вверху стояка. Эта конструкция не только прерывает движение теплого воздуха, но и защищает трубы водоснабжения от изморози в холодное время года.

Топология канализационных систем

Едва ли не любая современная канализационная система состоит из тех участков, которые располагаются над поверхностью земли, и тех, что уложены непосредственно в грунт или в специально подготовленные для этой цели в нем полости. Кроме того, она имеет в своем составе подземные емкости для канализации, которые предназначаются для аккумуляции стоков и их очистки от примесей в соответствии с принятыми санитарно-гигиеническими нормативами.

Как правило, надземная канализация представляет ту часть общей системы, которая располагается в зданиях и сооружениях, а также в непосредственной близости к поверхности земли (например, большая часть коммуникаций «ливневки»). Подземная канализация характеризуется тем, что она заглублена в почву, и поэтому все ее элементы скрыты от глаз. К таковым относятся трубопроводы и специализированные резервуары.

Подземная канализация

Проектирование и монтаж подземной канализации, как правило, представляет собой более сложную в техническом отношении, трудоемкую и дорогостоящую процедуру. Она требует обязательного учета таких факторов, как предполагаемый объем отвода сточных вод в единицу времени, география местности, а также климатические условия. Согласно действующим правилам и нормам, подземная прокладка канализации должна осуществляться ниже глубины промерзания грунта в зимний период. Практически все современное оборудование, используемое для очистки сточных вод и входящее в состав канализационных систем, предназначено именно для подземной установки.

Надземная канализация

Эта часть канализационной системы требует тщательного расчета и проектирования, поскольку именно она предназначена для сбора всех стоков, которые подлежат очистке и дальнейшему отведению в окружающую среду. Надземная прокладка канализации представляет собой достаточно непростую задачу, решение которой должны заниматься только настоящие профессионалы своего дела. Для изготовления ее компонентов сейчас часто используются такие материалы, как пластик и стеклопластик, отличающиеся прочностью, устойчивостью к различного рода механическим и химическим воздействиям, а также относительно невысокой ценой.

В основном для строительства современной канализации используются ПВХ изделия, у которых есть много достоинств и недостатков. Но могут использоваться трубы других материалов, имеющие свои особенности. Из-за того, что потребителю в первую очередь интересно, какую трубу использовать для канализации под землей в соответствии со своим бюджетом, мы рассмотрим подходящие и доступные их разновидности.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Фитинги, краны и углы

Укладка труб наружной канализации должна производиться с нормами уклона и производиться с помощью использования фитингов, кранов и углов. Используемые в работе трубы идут разных размеров, следовательно, их диаметр имеет различный уклон.

Монтажные работы строительства наружной канализации основываются на таких методах:

  • соединение труб должно осуществляться с помощью полипропиленовых фитингов, представленных тройниками;
  • все стыки необходимо прорезинивать уплотнителями;
  • выходная сантехническая труба всегда строится выше трубы, ведущей в яму;
  • линию отвода нежелательно делать больше 10 м.

Трубопровод можно соединять с помощью фитингов или раструбов. В монтаже может быть использована сварка или склейка. Повороты в сетях канализации можно осуществлять пластиковыми коленями в 45*. Такой угол минимизирует вероятность засора.

Фитинги представлены полипропиленовыми заглушками с резьбой, соединительными муфтами, крепежом, редукцией. Встречаются смешанные фитинги – полипропилен с добавлением металлического соединения.

Применяемые углы (45* и 90*) в виде колена, подобно фитингам, должны тоже соответствовать диаметру трубы. Краны используют шаровые и радиаторные.

Ассортимент колен, тройников и различных труб довольно разнообразен. Места соприкосновения труб можно соединять резиновыми манжетами, сантехническими герметиками из силикона.

Идеальный показатель для укладываемой в траншею трубы Ø 100 мм – на каждые 10 м она должна быть под углом до 20-25 мм. Для остальных источников стоков используют трубы диаметром 50 мм.

Применяемые нормы уклона для погонного метра должны быть следующими:

ВАЖНО! Вышеперечисленные показатели используются для правильности расчета монтажа труб. Потому что, если будет даже незначительная ошибка в уклоне, то система труб будет постоянно засоряться, а при правильном монтаже трубы будут способны к самоочищению

Монтаж всех труб предполагает использование строительного уровня.

Подключение труб к емкости для сточных вод

При монтаже соединения трубы с пластиковой емкостью используются стандартные резиновые уплотнители и пластиковые переходные муфты. Соединение осуществляется к установленной и зафиксированной емкости при этом труба должна войти вовнутрь емкости на расстояние 15-20 см.

При прокладке трубопроводов к железобетонным конструкциям труба должна находится не ниже чем 0,6-0,7 метра от верха емкости. Также как и с пластиковыми септиками труба должна входить внутрь резервуара, при этом расстояние должно быть 25-30 см. Точка входа трубы тщательно обрабатывается и герметизируют раствором или специальным силиконовым герметиком.

Для кирпичных септиков трубы монтируются, так же как и для железобетонных, правда, при этом все работы должны быть закончены до заливки глиняным раствором замка вокруг септика.

           Таким образом, сооружение наружной канализации частного дома на сегодняшний момент не представляет большой проблемы и не требует специального образования для проведения минимальных инженерных расчетов.

Канализация загородного дома внутренняя разводка

Внутренняя канализация, как в общем-то и наружная, монтируется достаточно просто – не побоюсь даже сравнить эту работу со сборкой детского конструктора. Единственное, что здесь потребуется, так это подрезать по размеру трубы, вставлять в их раструбы резиновые уплотнители и, смазав их специальной пастой на основе силикона, соединять. Другой вопрос, как соединять трубы, вернее сказать не как, а по какой схеме? Здесь уж придется включить все свое воображение и вооружиться теорией, любезно предоставленной нашим сайтом.

Система канализации в частном доме

Для начала разберемся с материалами. Как правило, канализационный конструктор состоит из следующих частей.

  1. Трубы. Кроме того, что они могут быть разного диаметра (32мм, 50мм и 100мм), они еще различаются по длине – как правило, это 300мм, 500мм, 1000мм и 2000мм. Слепо покупать все подряд не стоит – следует понимать, что чем длиннее труба, тем она дороже стоит. В то же время, если собирать канализацию из коротких труб, то это обойдется еще дороже. Длину используемых труб придется рассчитать исходя из схемы, согласно которой будет собираться автономная канализация частного дома.
  2. Тройники. Здесь все просто – они устанавливаются практически на каждом сантехническом приборе. Исключением являются только оконечные тройники, стоящие первыми по ходу тока сточных вод. Тройники бывают разные: прямые, косые и переходные. Лучше использовать косые тройники, так как они реже забиваются благодаря плавному изгибу.
  3. Повороты. Применяются для изменения направления водосточной магистрали. Система канализации в частном доме предусматривает использование поворотов как под 90˚, так и под 45˚. Опять же, вместо одного поворота под 90˚ лучше использовать два под 45˚.
  4. Воздушный клапан. В принципе, можно заменить фановой трубой, которая удаляет неприятный запах канализации в частном доме и улучшает работу системы в целом. Предпочтение лучше отдать именно фановой трубе – ее диаметр должен составлять 100мм. Она монтируется стояком через тройник – установить ее нужно поближе к унитазу, что улучшит его работу. Воздушный клапан также лучше поставить ближе к унитазу.

Кроме всего прочего, понадобится крепление для труб и, возможно, переходники с большего на меньший диаметр.

Теперь о тонкостях сборки. Начать нужно с того, что сразу сделать выпуск из дома. В заранее продуманном месте (в стене, ниже уровня пола около 0,5м) нужно пробить отверстие на улицу. Предварительно нужно будет прокопать траншею для укладки уличной канализации и подвести ее к месту, где вы планируете устроить . Следует помнить про глубину промерзания почвы – чтобы канализация в доме, сделанная своими руками, нормально функционировала зимой, траншею нужно прокопать на глубину не менее 600мм в самой верхней ее точке (возле выхода труб из дома).

Монтаж канализации в частном доме

Движемся дальше, возвращаемся в дом и продолжаем монтаж канализации в частном доме. От ввода до прокладываем трубу диаметром 100мм – в обязательном порядке все повороты выполняем отводами под 45˚. Не забываем про фановую трубу или воздушный клапан, для их установки понадобится предусмотреть тройник. После унитаза можно устанавливать переходник на трубу диаметром 50 и остальную разводку прокладывать трубой меньшего калибра.

Очень важным моментом является соблюдение уклона – он необходим для организации естественного стока отработанной воды. Чем чревато отсутствие уклона или так называемый контруклон? В лучшем случае она будет плохо работать, а в худшем уже спустя месяц. Оптимальным уклоном, при котором канализация нормально функционирует, является отклонение от уровня горизонта на полтора–два сантиметра на метр длины трубопровода.

Как сделать ремонт в многоквартирном доме?

Многоквартирные дома советской застройки имеют канализационную сеть, которая состоит из металлических труб. Она довольно прочна, но трубы подвержены образованию ржавчины. Между тем, общедомовые коллекторы и наиболее большие трубы часто выполнялись из чугуна.

Основным его недостатком является шероховатая внутренняя поверхность. Она задерживает прохождение различных мелких предметов. В результате образуются засоры.

Поэтому, вопрос «засор канализации в многоквартирном доме кто виноват» возникает довольно часто. Выяснить непосредственного виновника сложно и бессмысленно. В любом случае, обеспечение нормального функционирования канализационных сетей осуществляет управляющая компания.

Засоры удаляются двумя способами:

  1. Механическим, который предполагает использование стека. Это гибкий стальной прут. Его помещают в сливное отверстие раковины или унитаза, круговыми движения просовывают вглубь трубы. Данную процедуру повторяют несколько раз. Необходимо отметить, что такой способ прочистки труб является довольно эффективным, но трудоемким.
  2. С помощью химических средств. Как правило, это гели со специальным составом, которые обладают способностью разлагать отходы. Таким образом, достигается удаление засоров. Данные средства просты в использовании, они не требует усилий со стороны человека и действуют очень быстро.

Существует несколько видов таких средств. Использование того или иного средства зависит от сложности засора.

В современных многоквартирных домах устанавливаются пластиковые трубы. Они не менее долговечны и прочны, чем металлические. Еще их гораздо проще демонтировать и заменять в случае повреждений.

История возникновения

                История канализации
насчитывает много веков. Самой старой из всех известных является система в древнем индийском
городе Мохенджо-Даро, которая была обнаружена во время проведения раскопок. Ей
насчитывается около 4600 лет. Известны системы в Древнем Риме (яркий пример — Большая Клоака,
работает и в настоящее время, выполняя функции ливневой канализации) или Древнем Китае (в городе Линьцзы).
Описание этих находок
свидетельствует о

Средневековая Европа в этом
отношении заметно отставала, поскольку нашествие варваров смело почти все
остатки римских сооружений, обслуживать и вообще заниматься общественными
системами стало некому. Повторное возникновение сети,
произошедшее в конце XVII века, было вынужденным, вызванным эпидемиями инфекционных
заболеваний, поставивших всю европейскую цивилизацию на грань вымирания.

В России история канализации похожа на европейскую.
Системы отведения сточных вод были построены по римскому типу, но использование
дерева вместо мрамора сделало их недолговечными, а во времена царствования
Ивана Грозного они были заброшены. Это привело к вспышке чумы в конце XVIII века. Известно, что в
Москве ни водопровод,
ни канализация не были полноценным образом созданы до самого начала XX века.

                В современном мире развитие канализационных
систем, благодаря технологическим
достижениям, доведено до совершенства. Появились новые сантехнические устройства, материалы, способы переработки и утилизации
отходов. Выработаны нормы и требования по санитарному и техническому
обеспечению систем, нарушение которых грозит серьезными штрафными санкциями или
даже уголовным преследованием.

Этапы монтажа

Работы по установке КНС выполняют в такой последовательности:

  • Определяют место установки насоса. Как правило, его монтируют в низшей точке канализационного коллектора.
  • Крепежи, входящие в комплект к насосу, устанавливают на подготовленной площадке.
  • Монтируют само устройство и проверяют надежность его позиции. КНС должна стоять ровно, без перекосов и вынужденных поворотов относительно входа/выхода коллектора.
  • К входным/выходным отверстиям насоса подключают резиновые шланги, имеющиеся в комплекте.
  • Шланги стыкуют с трубами коллектора с помощью специальных фитингов.
  • Все места соединений дополнительно обрабатывают герметиком.
  • Собранную систему подключают к электричеству.
