Подключение трехфазного двигателя к однофазной сети по схеме звезды
Начну с предупреждения: даже опытные электрики во время работы допускают ошибки, которые называются «человеческий фактор». Что уж говорить про домашних мастеров…
Поэтому рекомендую в обязательном порядке подачу напряжения на собранную схему выполнять только через отдельный автоматический выключатель SF, правильно подобранный по нагрузке. Он спасет жизнь и здоровье.
Схема подключения звезды показана на картинке.
Концы обмоток собраны в одну точку горизонтальными перемычками внутри клеммной коробки. На нее никакие внешние провода не подключены.
Фаза (через автоматический выключатель) и ноль бытовой проводки подаются на две разные клеммы начал обмоток. К свободной клемме (на рисунке Н2) подключена параллельная цепочка из двух конденсаторов: Cp — рабочий, Сп — пусковой.
Рабочий конденсатор соединен второй обкладкой жестко с фазным проводом, а пусковой — через дополнительный выключатель SA.
При запуске электродвигателя ротор необходимо раскрутить из состояния покоя. Он преодолевает усилия трения подшипников, противодействия среды. На этот период требуется повысить величину магнитного потока статора.
Делается это за счет увеличения тока через дополнительную цепочку пускового конденсатора. После выхода ротора на рабочий режим его нужно отключить. Иначе пусковой ток перегреет обмотку двигателя.
Выполнять отключение цепочки пуска простым переключателем не всегда удобно. Для автоматизации этого процесса используют схемы с реле или пускателями, работающими по времени.
Среди мастеров самодельщиков пользуется популярностью кнопка пуска от советских стиральных машин активаторного типа. У нее встроено два контакта, один из которых после включения отключается автоматически с задержкой: то, что надо в нашем случае.
Если приглядитесь внимательно на принцип подачи однофазного напряжения, то увидите, что 220 вольт приложены к двум последовательно подключенным обмоткам. Их общее электрическое сопротивление складывается, ослабляя величину протекающего тока.
Подключение трехфазного двигателя к однофазной сети по схеме звезды используется для маломощных устройств, отличается повышенными потерями энергии до 50% от трехфазной системы питания.
Принципы расчета автомата по сечению кабеля
Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.
| Сечение провода, мм2 | Допустимый ток нагрузки по материалу кабеля | |
| Медь | Алюминий | |
| 0,75 | 11 | 8 |
| 1 | 15 | 11 |
| 1,5 | 17 | 13 |
| 2,5 | 25 | 19 |
| 4 | 35 | 28 |
Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.
Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.
Определение зависимости мощности от сечения по формуле
Таблица выбора сечения кабеля в зависимости от мощности
Если сечение кабеля неизвестно, можно использовать формулу:
Iрасч=P/Uном, где:
- Iрасч – расчетный ток,
- P – мощность приборов,
- Uном – номинал напряжения.
В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:
- Перевести 3 кВт в Ватты – 3х1000=3000.
- Разделить величину на напряжение: 3000/220=13,636.
- Округлить расчетный ток до 14 А.
В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.
| Сечение, мм2 | Ток нагрузки, А | |||||
| Одножильный кабель | Двухжильный кабель | Трехжильный кабель | ||||
| Одинарный провод | 2 провода вместе | 3 провода вместе | 4 провода вместе | Одиночная укладка | Одиночная укладка | |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
Маркировка
Все автоматические выключатели, независимо от производителя и их типа, маркируются по единой схеме, включающей основные параметры:
- название или логотип производителя;
- указание типа, согласно номеру серии изготовителя и каталога;
- величина рабочего напряжения: обозначение переменного тока — волнистая линия, постоянного — прямая, комбинированного — две линии сразу;
- значение рабочего тока (указывается без величины измерения в амперах), перед величиной тока указывается тип времятоковой характеристики;
- рабочая частота (в случае, когда используется только установленная частота);
- коммутационная способность при коротком замыкании (в Амперах);
- степень защиты указывается в виде IP;
- класс ограничения тока указывается в прямоугольнике (значение от 1 до 3);
- обозначение выводов: для соединения с нейтральным проводником — N, для подключения защитной линии — символ заземления.
Сам рычаг содержит обозначение о состоянии: «откл», «вкл» или «1», «0». Тогда как отключение происходит автоматически, включение может проводиться только вручную.
Автоматический выключатель сводит риски, вызываемые коротким замыканием или внезапным отключением света, к минимуму.
Для чего нужны защитные автоматы и как они работают
Автоматические выключатели разных производителей
Устройства данной категории способны регистрировать чрезмерное потребление электрической энергии. Это происходит при коротком замыкании либо подключении мощных или реактивных нагрузок. В подобных ситуациях защитный автомат отключает источник питания 220 (380) V без вмешательства со стороны пользователя.
Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.
Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.
Характеристики модели ВА47-33 и ВА47-35
Модели вводного автомата серии ВА47 обладают высоким показателем входного напряжения. Допустимый уровень перегрузки реле равен 40 А. Однако приводные устройства следует подключать только с одинарными переходниками. Резисторы у подобных модификаций также установлены низкоомного типа. На расширителях параметр сопротивления равен 30 Ом.
Благодаря такому оснащению проблемы с частотными сбоями автоматам этой серии не страшны. Для защиты устройства установлен модулятор с тремя конденсаторами. Трансивер у модели ВА47-33 размещен в верхней части конструкции. Регулятор этого же автомата выполнен в двухканальном варианте, и к контактам он подсоединяется через переходник. Установленный в устройстве варикап отвечает за принятие сигнала с максимальным входным напряжением в 300 В.
Однако, подключая эту модель автомата, стоит учитывать, что система защиты от сбоев динистора здесь не предусмотрена. Контактные приводные механизмы позволяют подключать автомат через реле на 240 В. Частота устройства составляет 55 Гц. При подключении необходимо использовать изоляторы с фильтрами, как правило, применяются электродного типа.
Характеристики автомата модификации ВА47-35 подходят для приводов, расчитанных на 30 А, показатель проводимости на расширителе составит не менее 3 мк. В данной модели используется два качественных фильтра. Входное сопротивление этой версии автомата также равняется 30 Ом. Модулятор – с двумя переходниками, а резисторы – операционного типа. Причем показатель перегрузки изоляторов не может превышать 23 А.
При подключении необходимо учитывать, что система защиты от импульсных помех у данного трехфазного автомата отсутствует. Триод в приборе установлен в нижней части конструкции, а контакты – под замыкающим механизмом. Смена положения резисторов происходит благодаря транзистору. Проводимость варикапа соответствует 4 мк. Подключается модель только через реле на 230 В, однако выходное напряжение прибора не менее 300 В. Защита от фазовых искажений у данной версии автомата не предусмотрена.
Устройство
Автоматический выключатель конструктивно состоит из трёх автоматов, объединённых в одно устройство (модульная конструкция). Каждый автомат, независимо от других, реагирует на аномальные отклонения токов, однако, благодаря планке, соединяющей рычажки управления, замыканий цепей или их размыкание происходит одновременно по трём фазам. На рисунке 1 показано фото типичного модульного выключателя.

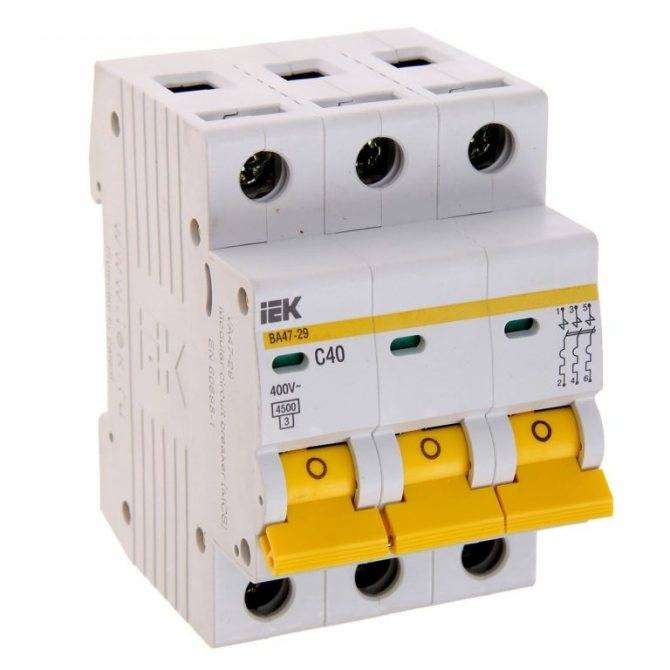

Рис. 1. Трёхполюсный автомат
Существуют конструкции, в которых механизмы заключены в один корпус, с одним рычагом управления. Такое строение характерно для мощных промышленных трёхполюсных автоматов.
Рассмотрим устройство трёхполюсного автомата на примере модульного бытового автоматического выключателя (см. рис. 2).
Рис. 2. Конструкция автоматического выключателя
Конструктивные узлы:
- силовые контакты;
- дугогасительный механизм;
- расцепители (устройства для разъединения контактов);
- механизм взвода;
- рычаг управления;
- клеммы полюсов автомата для подключения проводов.
Расцепители бывают тепловыми и электромагнитными. Чаще всего применяются в комбинации. Силовые контакты расположены в дугогасительной решётчатой или щелевой камере. В мощных выключателях используют комбинированные камеры, сочетающие в себе решётчатые и щелевые конструкции.
Возле контактов может быть вмонтирована пластиковая вставка, которая при испарении выделяет газы, используемые для гашения дуги. Поток раскалённых газов или воздуха проходит через дугогасительную камеру и выходит в атмосферу по специальному каналу для отвода выпускных паров.
Для защиты цепей используются разные виды трёхполюсных выключателей, но их устройство существенно не отличается от конструкции приведённой выше.
На схемах устройства изображаются так, как показано на рис. 3.
Рис. 3. Изображение на схемах
Механизмы расцепления
Исполняющим элементом конструкции является механизм расцепления, который состоит из коромысел, рычагов, пружин и защёлок, обеспечивающих мгновенное размыкание электрической цепи. Этот механизм приводят в действие расцепители, которые по принципу действия делятся на типы:
- термобиметаллические – пластины с памятью;
- электромагнитные – соленоид с сердечником;
- электронные, управляемые полупроводниковыми элементами;
- микропроцессорные, на базе интегральных микросхем.
Напоследок заметим, что в некоторых промышленных образцах выключателей применяются электромеханические, электромагнитные, пневматические и другие типы приводов для управления автоматами. Это позволяет персоналу включать либо отключать устройства дистанционно.
Количество полюсов
По количеству полюсов автоматы бывают:
Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N)
Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Марки автоматических выключателей
Отдельные производители качественных приборов маркируют их QR кодами, показывающее полную характеристику электротехнических изделий.
Обозначение автоматических выключателей
Таким производителям можно доверять, и не опасаться за качество прибора. Маркировка наносится на лицевую сторону корпуса и должна быть стойкой к внешним воздействиям.
Основные параметры маркировки автоматических выключателей:
— наименование производителя;
— серийный номер или номер каталога изделия, ГОСТ. Пример BA47 — 29;
— величина и вид напряжения. Пример 230/400;
— номинальный ток, с обозначением на автоматических выключателях типа расцепителя. Пример C16, где C тип расцепителя;
— коммутационная способность, указанная для переменного и постоянного источника тока, в рядом расположенных прямоугольниках. Пример 4500/3;
— обычно степень защиты ip20 не указывается. Все другие степени защиты маркируются на корпусе прибора; — положение рычага выключателя Выкл/Вкл или 0/I должны быть хорошо заметны на установленных автоматах.
На корпусе имеется буквенное обозначение класса автоматов;
— А — для протяженных сетей и электронных устройств, где ток короткого замыкания не превышает 1-3 значений номинального тока;
— B — для общих сетей;
Перегрузочная способность B,C и D классов автоматов
— C — для осветительной сети, электродвигателей;
— D — для сетей с большим числом мощных электродвигателей и большим пусковым током;
— K — для участков с индуктивным нагрузкой.
Как выяснить свою схему
Узнать количество фаз у себя в доме или квартире легко, для этого нужно открыть распределительный щиток и посчитать провода, по которым ток поступает в квартиру.
Иногда встречается 3 провод-заземление. В трехфазной системе проводов 4: 3 фазы, ноль. Провод заземления также может быть добавлен.

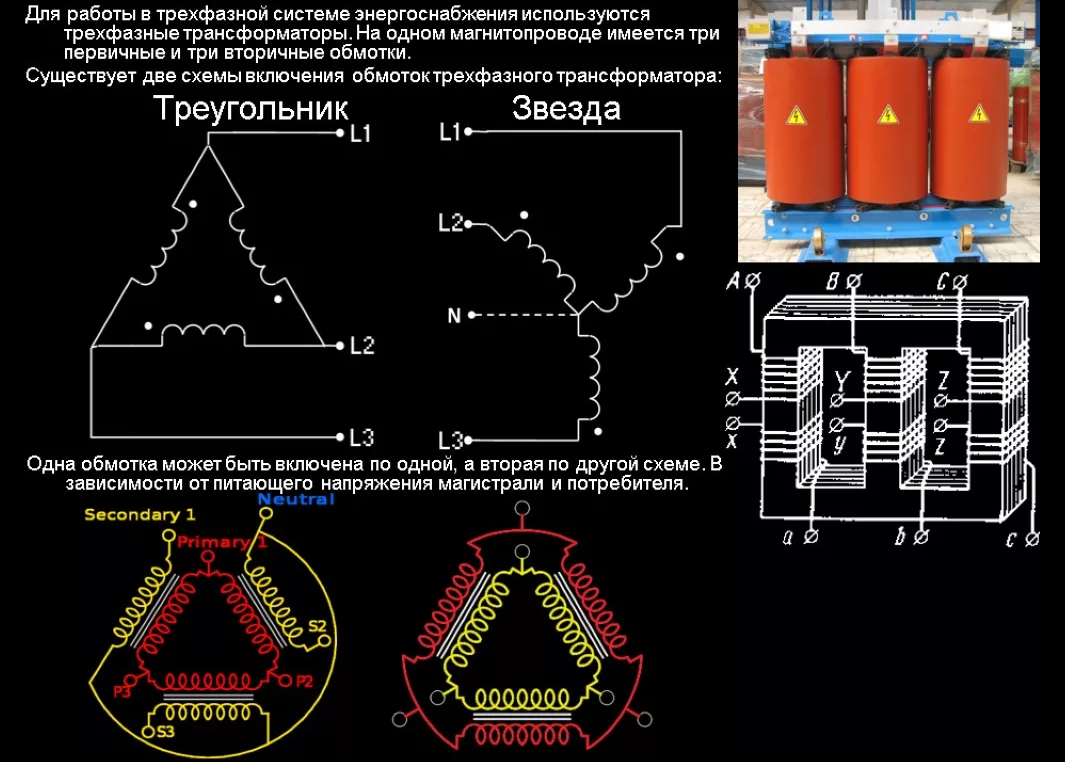

- треугольник;
- звезда.

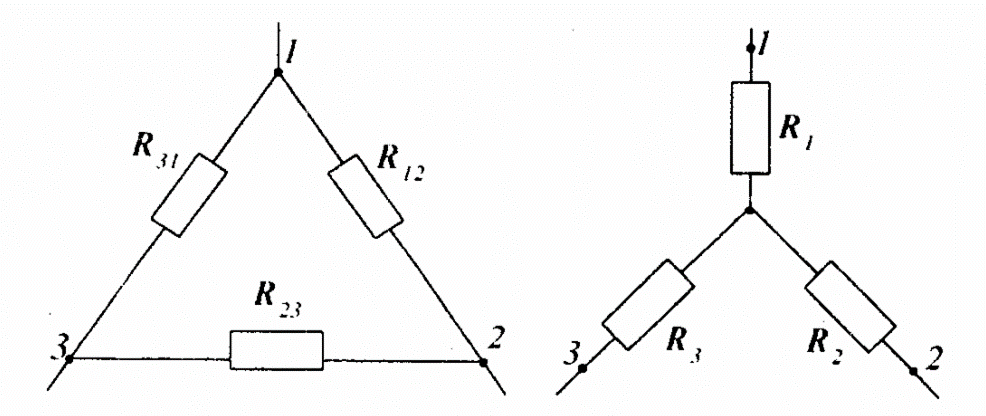

Каждая фаза соединяется с соседними. Сила тока от источника фазная, между собой-линейная.
Схема “Звезда”
Фазы соединяются в одной точке. В этой точке суммарное напряжение будет равно 0. Сила тока только фазная, а напряжение может варьироваться от линейного до фазного. Что это дает пользователю? Линейное напряжение в квартире 380 В, а фазовое-220 В.
Благодаря такой схеме любой прибор будет работать без проблем.
Принцип действия
Внешне аппарат имеет термостойкий пластмассовый корпус с рукояткой, ответственной за начало и окончание работы. Имеет в себе фиксатор-защелку сзади и винтовые виды клемм снизу.
Главным в автоматическом выключателе является конструктивный узел, а именно главная контактная система, дугогасительная система, привод с расцепителем и вспомогательным контактом. Контактная система бывает одно-, двух- или трехступенчатая. Дугогасительная система включает в себя камеры, имеющие дугогасительные решетки или узкие щели.
Независимо от исполнения, есть предельный ток действия, который не ломает автомат, поскольку из-за превышения напряжения подгорают или свариваются контакты.
Вам это будет интересно Электрические схемы
Выполняется автоматический выключатель с дополнением ручного или двигательного привода. Бывает стационарным или передвижным. Привод нужен, чтобы включатель и автоматически отключать систему. Также в системе присутствует реле, имеющее прямое действие. Это электронный расцепитель, который включает в себя рычаги, защелки, коромысла и отключающие пружины.
Конструкция
Работает аппарат очень просто. Напряжение от сети идет к верхней клемме, которая соединена с неподвижным контактом. От него идет энергия на подвижный контакт. Он уже передает ее к медному проводнику и тепловому расцепителю. В конце ток подается в нижнюю клемму. При аварии, к примеру, при перегрузке или коротком замыкании, отключается защищаемая электроцепь за счет того, что начинает работать электромагнитный расцепитель.
Обратите внимание! Важно отметить, что электромагнитным расцепителем называется элемент с соленоидом, имеющий подвижный стальной сердечник, который удерживает пружина. Во время превышения токового напряжения, в катушке появляется электрополе. Сердечник попадает внутрь катушки и преодолевает пружинное сопротивление
В результате срабатывает расцепление. Без аварии силы электрополя недостаточно для наступления расцепления
Сердечник попадает внутрь катушки и преодолевает пружинное сопротивление. В результате срабатывает расцепление. Без аварии силы электрополя недостаточно для наступления расцепления.
Принцип действия
Вместо одофазного- трехфазный?!
Использование трехфазного автомата для подключения однофазной нагрузки.
И вроде по амперажу автомат устраивает и места хватает в щитке для его установки, но можно ли так делать?
Со всей ответственностью я вам отвечаю- ДА!
Вот наоборот заменить никак не получится- вместо трехполюсного автомата однофазный никак не поставишь, а трехполюсный и даже четырехполюсный автомат использовать для подключения электрооборудования на 220 Вольт можно.
Номинальный ток- это значит рабочий, допустимый для автомата ток. Если стоит цифра 32- значит автомат рассчитан на номинальный ток 32 ампер, если ток будет больше- автомат отключится.
То есть ток в 32 ампер в данном случае является предельно допустимым и автомат будет «держать» этот ток длительное время. При 33 амперах он уже отключится.
Так вот, этот основной параметр указывается для каждого полюса автомата!
Если автомат 2Р(двухполюсный)- значит каждый его полюс выдерживает это значение номинального тока, если 3Р(трехполюсный)- тоже самое.
Каждый из трех полюсов рассчитан на указанный номинальный ток (Iн)
Поэтому в случае применения трехполюсного автомата на однофазную нагрузку мы можем подключить автомат двумя способами:
1. Выбираем два любых из трех полюсов автомата и подключаем на один полюс фазный провод, на второй (любой свободный) нулевой провод.
Важное примечание: если у вас есть еще третий провод- заземление, то не вздумайте подключать его на третий оставшийся полюс трехфазного автомата. Провод заземления подключается только к шине заземления!
Провод заземления подключается только к шине заземления!
2. Используем только один из полюсов трехфазного автомата, два остальных остаются неиспользованные. Подключаем к этому полюсу фазный провод, нулевой прикручиваем к нулевой шине.
Буду рад если моя информация оказалась вам полезной! Если что-то не понятно- пишите!
При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.
Когда можно снизить номинальную мощность автомата
Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля. Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель.
Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии. Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.
Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.
Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт. Это очень мало относительно общего потребления.
При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях. Поэтому, чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.
Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.
- К ней подсоединены и могут быть одновременно включены следующие электроприборы:
- Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
- Две морозильные камеры, мощностью 200 Вт;
- Духовка, мощностью 3,5 кВт;
При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.
Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.
При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.
Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.
Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.
Селективность автоматических выключателей ПУЭ — Пожарная безопасность
Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины.
Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции.
Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии.
В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму.
Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание.
За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником.
Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике.
Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже.
Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
