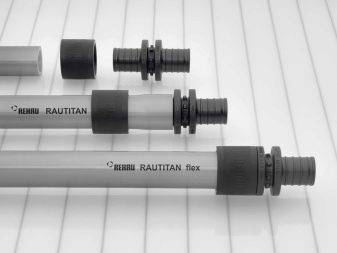

Характеристики и описание труб Рехау для теплых полов

Требования к безопасной эксплуатации

Толстый слой ковролина на теплом полу может вызвать перегрев системы

Трубы Рехау – оправданный выбор пользователей, желающих иметь надежные в эксплуатации и качественные теплые полы. С их помощью в квартире поддерживается комфортная температура, способствующая созданию уютной обстановки

Важно соблюдать следующие правила безопасности:

  • на полах с водяным обогревом не допускается использовать специальные покрытия, препятствующие свободной тепловой отдаче;
  • запрещено размещать на них крупногабаритные предметы, способные вызвать деформацию дорогостоящих трубных изделий;
  • при обнаружении неисправностей или нарушений в работе отопительной системы необходимо отключить подачу теплоносителя и вызвать сантехника;
  • при оставлении квартиры на длительное время подачу тепла также рекомендуется перекрыть;
  • при кратковременном отсутствии в помещении людей желательно выставлять минимальную температуру обогрева.

Существующие аналоги труб rehau.

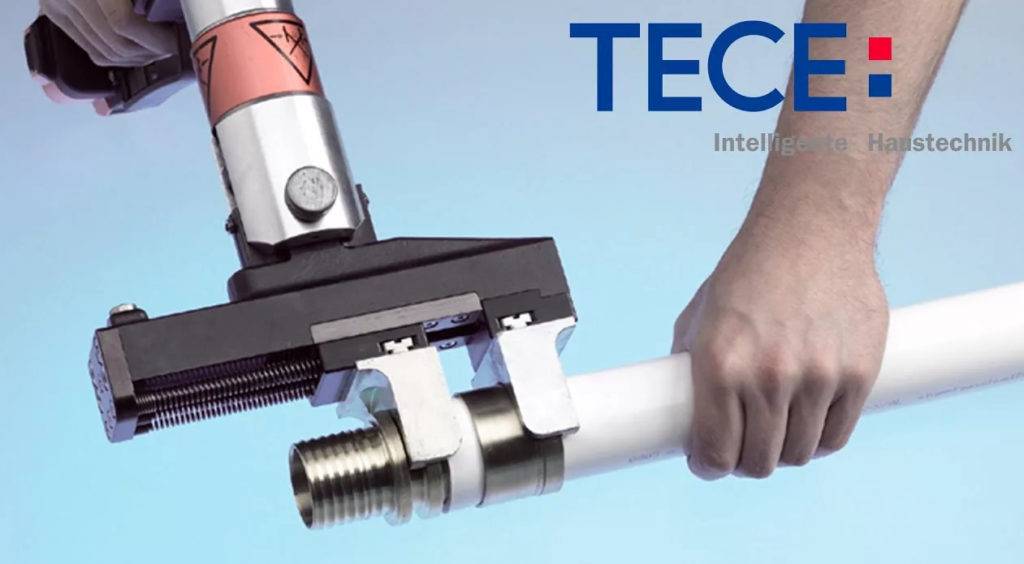

Немецкая труба ТЕСЕ.

Технология соединений труб ТЕСЕ — аксиальная запрессовка. Метод соединения схож с трубами рехау. Качество продукции на высоте. Однако применяя их вам вряд ли удастся сэкономить хоть немного денег. Это трубы премиум класса. Используются меньшим количеством монтажников из-за меньшей распространенности. Производитель использует другой (не пероксидный) метод сшивки. Сшивка производится потоком элементарных частиц (радиационный метод) PE-Xc. Из-за этого не обязательны к промывке от остатка химических элементов. При монтаже можно применять только свой специализированный инструмент. В чём, собственно, состоит её минус.

Имеются трубы как с армированием, так и без. Есть трубы, сертифицированные под газоснабжение.

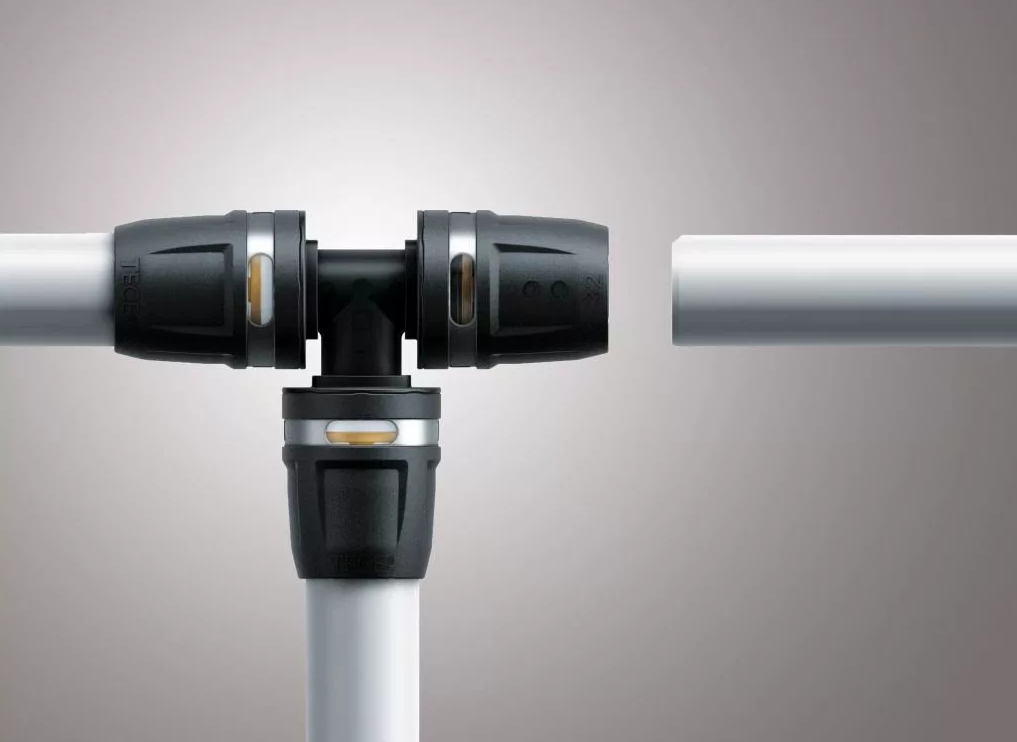

У производителя имеется очень интересная система монтажа TECElogo. Металлопластиковые трубы с быстрозажимной технологией.

Финская труба Uphonor.

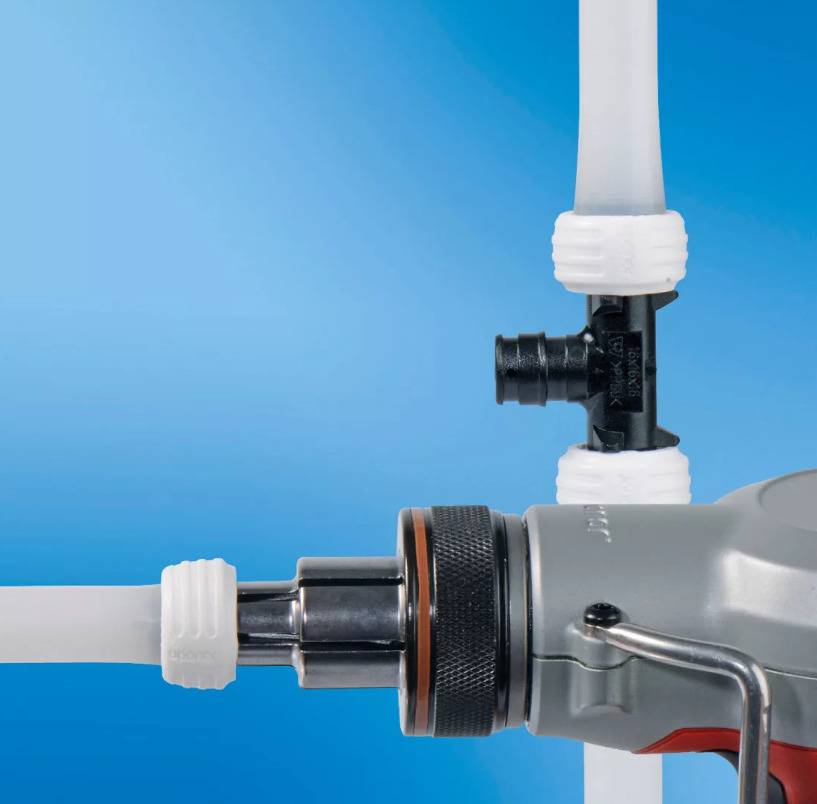

Технология соединения труб Uphonor называется Quick & Easy. Метод основан на молекулярной памяти. На окончание трубы надевается специальная гильза. И в несколько приемов производится её расширение. После чего в короткий промежуток времени её следует надеть на фитинг. Под воздействием молекулярной памяти труба обсаживается и через 20 мин. такое соединение можно опресовывать давлением.

Метод сшивки труб PE-Xa. В арсенале также несколько разновидностей труб, как и у рехау. Промытая, непромытая для отопления, промытая универсальная с кислородозащитным слоем.

Необходимо применять специализированный инструмент. Распространена достаточно широко и имеет много поклонников среди монтажников.

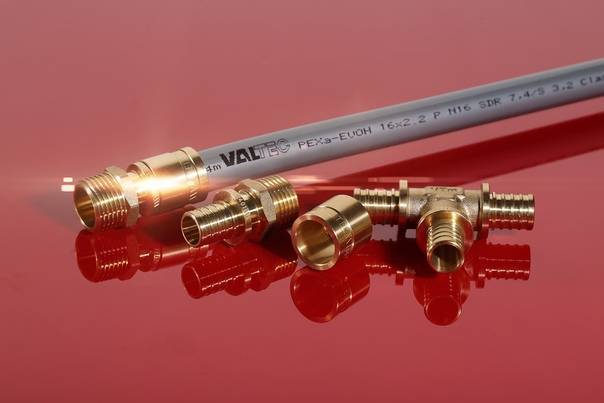

Итальянская труба Valtek

Еще один производитель трубы из сшитого полиэтилена. Достоин внимания из-за высокого качества и недорогих комплектующих.

Метод сшивки труб PE-Xb. Однако качество очень хорошее из-за того, что производство ведется в больших объемах, все процессы отлажены. Когда только начинался выпуск сшитого полиэтилена то этот метод проявлял себя не с самой хорошей стороны из-за того, что полиэтилен сшивался не равномерно по всей длине трубы. Потом они внесли корректировки в технологические процессы. В данный момент всё ОК.

В основном трубу итальянского производителя применяли для монтажа теплых полов. Для высокотемпературного отопления такие трубы не подходили.

В 2019-2020 г. производитель также ввел продажи универсальной трубы, сшитой методом, как и у рехау — PEXa. Эту трубу можно применять как аналог рехау в отоплении и водоснабжении. Все, по сути, идентично. Выбор остается только за ценой, наличием и приверженностью к бренду.

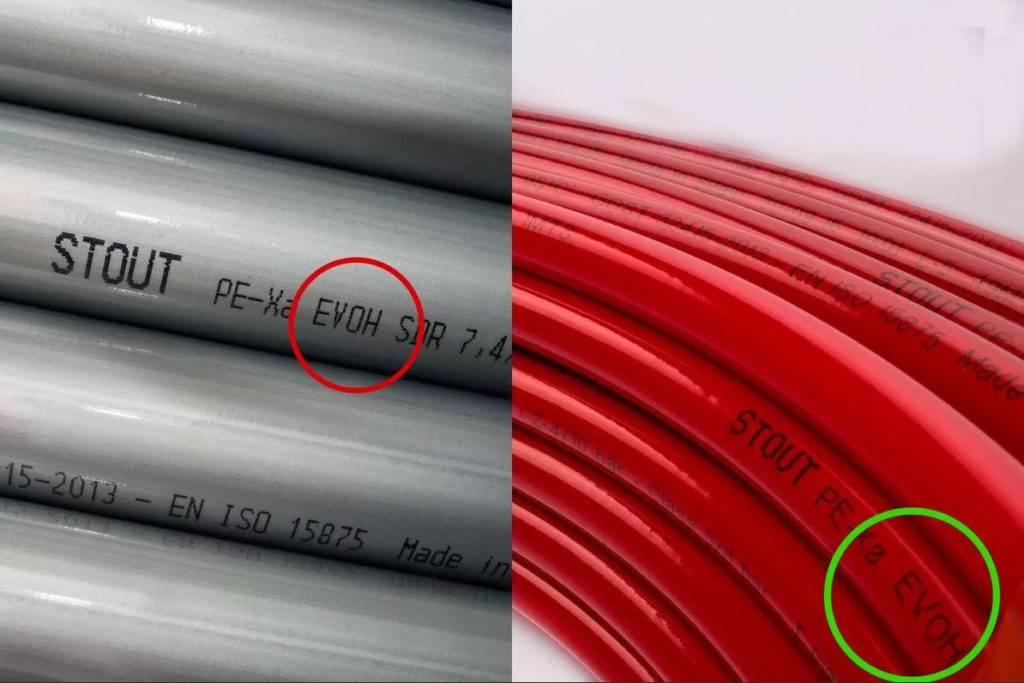

Испанская труба STOUT

Полный аналог труб rehau. Используются одинаковые фитинги по размеру, толщине стенок. Возможна взаимозаменяемость по комплектующим, которая не влияет на качество соединения.

У производителя также применяется метод сшивки труб PE-Xa. В продаже есть трубы армированные алюминиевым слоем (аналог трубы ). Называется похожим названием и обозначает, что труба стабильная. Т.е. имеет минимальный коэффициент линейного расширения.

Также есть труба для теплого пола с меньшей толщиной стенок и увеличенным внутренним сечением.

Главное преимущество (ИМХО) то, что можно применять тот же рехау инструмент для аксиальной запрессовки. Одинаковые насадки (небольшое отличие имеется, но применять можно). Это существенно облегчает поиск инструмента для монтажа. Также из-за большого распространения фитинги и трубу можно найти практически везде.

Этому производителю аналогичной трубы рехау отдаю особое предпочтение по распространенности, цене и качеству комплектующих. К тому же Staut производит медные трубки для выхода из стены или пола, коллекторы отопления, ТП (с расходомерами и без). Полный спектр фитингов. Есть даже внутренние резьбы которых нет у рехау.

Аналог труб rehau у других менее известных брендов также присутствует. Какую выбирать остается выбор всегда за покупателем. Кто-то хочет «дорого» кто-то сэкономить. Одно могу сказать точно. Выбор по аналогам рехау лучше осуществлять между производителями, указанными выше. Из-за того, что это большие устоявшиеся производства. А значит качество продукции будет стабильное. К тому же комплектующие можно найти на каждом углу.

Основные виды и их особенности

Компания Rehau производит трубы, рассчитанные на эксплуатацию в трубопроводных магистралях различного назначения. Желательно выбрать изделия, которые имеют положительные отзывы и хорошие технические характеристики. Разводка может быть смонтирована своими руками, если учитывать рекомендации специалистов. Все изделия линейки Rautitan делятся по типам, каждый из которых ориентирован на выполнение определенных задач: подача горячей и холодной воды, отопление и обустройство подогреваемого пола. Для этих целей создано несколько типов труб.

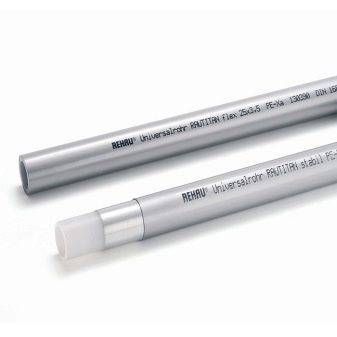

Stabil

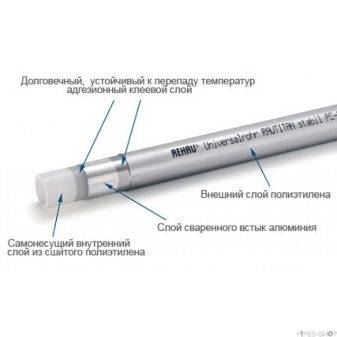

Это трубы функционального предназначения, которые производятся на основе металлизированного полимера и окрашиваются в серебристый цвет. Структурно они имеют прослойку из алюминия, а внутренний слой – это сшитый полиэтилен (PE-X/AI/PE). Они могут использоваться в водопроводах любого типа: холодная и горячая воды, низкотемпературное отопление.

Эксплуатационные характеристики труб типа Stabil являются следующими:

  • рабочая температура до +95ºС, может выдерживать скачки до +110ºС;
  • диаметр сечения составляет 16–63 мм;
  • отличаются эластичностью и имеют высокие прочностные показатели;
  • рабочее давление – до 10 атм.

Труба реализуется, оснащенная соединительной муфтой и гильзой для оптимальной герметизации стыков. Кроме того, упрощается и ускоряется процесс монтажа. Для установки не нужен уплотнитель, сразу после ее завершения можно начинать эксплуатацию трубопровода. При необходимости можно создать разветвление трубопровода, применяются поворотные элементы, поставляемые вместе с трубой в комплекте.

Серия Stabil реализуется со следующими размерными параметрами труб, где первое значение – это внешний диаметр труба, а второе – это толщина стенки:

  • 16/2,6 мм;
  • 20/2,9 мм;
  • 25/3,7 мм;
  • 32/4,7 мм;
  • 40/6 мм.

При этом длина выпускаемых изделий бывает 5, 50 и 100 метров, второй и третий варианты могут нарезаться по 10 метров. От условий эксплуатации варьируется ее продолжительность. Следующее соотношение, где первое – это рабочая температура в ºС, второе – это рабочее давление в барах, а третье – это гарантированный эксплуатационный срок в годах, показывает наглядные варианты:

  • 20/35/50;
  • 70/20/50;
  • 95/15/5.

Из этого видно, что эксплуатация при максимальном температурном режиме значительно снижает срок службы.

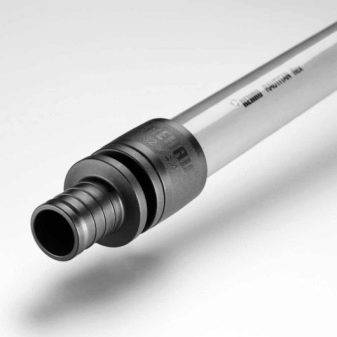

Flex

Flex – это универсальный тип труб. В отличие от типа Stabil он может применяться в любых типах отопления, а не только в низкотемпературном. Внутри изделие выполнено прошитым полиэтиленом РЕХ-Ха, который покрыт этиленвинилалкоголем, защищающим от кислорода. Это главное отличие типа Flex от Stabil. Его задачей является защита жидкости от проникновения воздуха, в остальном строение изделий практически идентично. Трубы Flex соединяются посредством специальных гильз.

Серия Flex реализуется со следующими размерными параметрами труб, где первое значение – это внешний диаметр труба, а второе – это толщина стенки:

  • 16/2,2 мм;
  • 20/2,8 мм;
  • 25/3,5 мм;
  • 32/4,4 мм;
  • 40/5,5 мм;
  • 50/6,9 мм;
  • 63/8,6 мм.

По длине реализуются в отрезках по 6 метров и в бухтах по 50 и 100 метров с возможностью порезки на куски по 10 метров. Эксплуатационные условия сказываются на сроке службы трубы. В чем можно убедиться на практике, примерные параметры при этом следующие, где первое – это температура жидкости в системе (градусы), второе – это ее давление (бар), а третье – это гарантийный срок при таких условиях (годы):

  • 20/18,2/50;
  • 70/10/50;
  • 95/9/10.

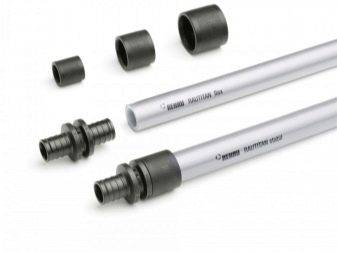

His

Линейка труб His обладает универсальным назначением, она производится из сшитого пероксидного полиэтилена РЕХ-Ха. Трубы окрашены в белый цвет. Они могут использоваться в водопроводах для питьевой, горячей и холодной воды, а также в отопительных системах. Трубы His соединяются посредством надвижных гильз, обеспечивающих крепкую и герметичную стыковку.

Характерными особенностями изделий этого вида являются следующие:

  • рабочая температура до +90ºС;
  • длительный срок службы;
  • минимальное температурное расширение;
  • хорошая память материала;
  • отличная прочность и износостойкость;
  • эластичность и гибкость;
  • внутреннее покрытие препятствует отложениям;
  • простой и быстрый монтаж.

Rehau Rautitan His реализуются в размерных вариациях с внешним диаметром 16–63 мм отрезками по 6 метров, в бухтах по 50–100 метров с диаметром до 32 мм.

Установка и монтаж теплых полов

Монтаж теплого пола в ячеистые плиты полистирола Рехау Varionova

Укладка электрического пола производится в несколько этапов. Все требования инструкции нужно строго выполнять.

  1. Вычисляют площадь будущего обогревателя. Укладывают трубы только на свободную площадь, так как пол под мебелью греть не имеет смысла.
  2. Выбирают схему укладки: улитка, змейка, двойная змейка. Рассчитывают шаг укладки. В средней полосе России оптимальным является расстояние между петлями в 11–18 см. Учитывают общую длину контура – не более 120 метров даже при самом большом диаметре в 32 мм.
  3. Черновой пол выравнивают, прокладывают демпферную ленту или профиль, чтобы компенсировать расширение, неизбежное при нагреве трубы.
  4. Базовый пол теплоизолируют слоем пенополистирола, защищают от влаги полиэтиленовой пленкой. Если укладывать маты, дополнительная теплоизоляция не нужна.
  5. Устанавливают распределительный коллектор и подсоединяют его к котлу.
  6. Размещают маты или панели, а на них укладывают по схеме гибкие трубки. Каждую трубку подключают к коллектору. Фиксируют нагревательные элементы специальным крепежом.
  7. Проверяют теплый пол на работоспособность: подсоединяют к насосу, который в течение 24 часов поддерживает давление в 4–5 бар.
  8. Если протечек нет, пол равномерно прогревается, его заливают цементно-песчаной стяжкой и армируют ее.
  9. После затвердевания (28 суток) кладут чистовое покрытие.

Какие преимущества есть у водяного теплого пола

Водяной теплый пол: 1 преимущество — значительное снижение количества конденсата в квартире. Как правило, циркуляция  в помещении происходит по закономерной схеме: теплый воздух поднимается вверх, что в результате обеспечивает катастрофические потери тепла.

Если напольное основание остается не прогретым, то холодная поверхность спровоцирует образование конденсата, что в свою очередь приведет к появлению плесени, высокой влажности, грибка. В этом плане преимущества водяного теплого пола очевидны — он помогает избежать образования конденсата, а значит для грибковой плесени не будет условий для существования.

Второе преимущество: равномерная температура в квартире. Учитывая, что напольная система отопления наделена сплошными приоритетами, одним из основных преимуществ является возможность равномерного распределения тепла внутри жилого пространства.

Не стоит забывать, что для достоверной эффективности управления распределения тепла, половая система с водяным отоплением требует соблюдения всех правил монтажа, расчета всех необходимых параметров, грамотного подключения. Для решения поставленных задач представлены специальные линейные устройства, с помощью которых можно сгруппировать схематичные узлы подключения и при этом не нарушить целостность отопительной системы.

Третье преимущество.Это преимущество теплых водяных полов заключается в том, что можно еще на стадии укладки  системы(шлангов, трубок), сделать какие то жилые участки более обогретыми, какие менее. Температура пола при отоплении незначительно отличается от комнатной температуры благодаря тому, что можно самостоятельно регулировать температурный режим.

Вот так, напольная система отопления позволяет создавать в помещение обогрев зон с различной интенсивностью. Например, для того чтобы улучшить поток теплоотдачи в наиболее пропускаемых участках (перекрытие, углы, пол перед оконными/дверными проемами), достаточно сократить шаг укладки теплоносителя (водяные трубки) и тогда коэффициент отдачи тепла возрастет. Не путайте шаг при укладке водяной трубки с длинной.

Советы по установке теплого водяного пола

Для системы отопления напольного основания необходим теплоноситель с оптимальным температурным значением. Чтобы он соответствовал комфортным значения температуры можно задействовать быстрые группы монтажа (насосные системы), которые дополнительно оснащены смесительным блоком. Для централизованного подключения лучше выбрать общий котел отопления, в котором будет происходить смешивание холодной и горячей воды.

Традиционно каждая группа быстрого монтажа укомплектовывается системами с частотным регулированием, встроенной запорной арматурой, специальными термометрами, что позволяет ускорить и упростить процесс работ

Важно знать, что группы с механическим термостатом не поддерживают электрическое саморегулирование смесительного узла, поэтому лучше изначально не экономить, а выбирать группы с электроприводом

Современная система водяного теплого пола нуждается в управлении, только в этом случае отопительное устройство будет эффективно справляться с поставленной задачей по обогреву помещений.

Для точного определения температурного коэффициента используются датчики, место расположения которых должно рассчитывается на стадии укладки водяных теплоносителей (трубок). Желательно датчик разместить у основания пола, чтобы прибор показывал наиболее точные значения температуры.

Оснащение теплого водяного пола электронными системами подразумевают объединение в сеть многочисленное количество второстепенных устройств — термостатов, сервоприводов. Соответственно, для эффективной организации подобной сети необходимо использовать клеммные колодки, которые монтируются в шкаф вместе с распределительным коллектором.

Для расширения функционала коммуникационную колонку можно дополнить специальными опционными системами. Сегодня на рынке можно найти клеммные колодки бюджетного варианта с ограниченным набором функций или приобрести дорогостоящие устройства, отличающиеся многофункциональностью, в любом случае при желании можно смонтировать водяной теплый пол своими руками.

lili19071980

Монтаж отопительной системы Рехау

Монтаж пластиковых и металлопластиковых систем отопления Рехау выполняется по тем же принципам, что и в случаях, когда используются полипропиленовые изделия.

Небольшие отличия состоят лишь в таких пунктах:

  • Монтаж выполняется с помощью специального инструмента Rautool, что выполняет соединения в диапазоне диаметра от 14 до 110 мм. Привод для инструмента может быть ручным, аккумуляторным или электрическим;
  • Монтаж отопления требует использования специальных полимерных фитингов различных диаметров;
  • Собственная разработка компании – монтаж элементов с подвижной гильзой, что позволяет устанавливать трубопровод без ревизий.

Трубы Рехау

Основное звено нагревательного комплекса – трубы RAUTHERM. Для их изготовления используют сшитый полиэтилен повышенной прочности. Чтобы максимально перекрыть доступ кислорода, в их стенках предусмотрен этиленвинилалкогольный слой, выполняющий защитную функцию. Отдельные участки трубопровода соединяют между собой гильзовым методом при помощи надвижных гильз, муфт и т. д., которыми укомплектовывают трубы для теплого пола rehau.

В зависимости от требуемых показателей мощности устанавливают трубы различного диаметра. В ассортименте продукции компании представлены изделия с внутренним сечением от 10 до 25 мм.

Отметим некоторые преимущества труб RAUTHERM.

  • Высокая механическая устойчивость.
  • Низкое сопротивление теплопередаче.
  • Гибкость, которая обеспечивает полное отсутствие перегибов.
  • Устойчивость к образованию коррозии и разрушений.
  • В отличие от труб из металла, они не предрасположены к появлению внутренних наростов.
  • Высокая эластичность позволяет им сжиматься или передавливаться без ущерба системе при высоких механических нагрузках, скажем, при перемещении тяжелой мебели.
  • Химическая нейтральность. Не теряют эксплуатационных качеств, если на полы проливается обильное количество щелочи или других химических средств.
  • Устойчивость к высокому рабочему давлению и повышенным температурам.

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

  • приобрести необходимый инструмент;
  • предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

  1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

  1. приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

  1. согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

Процесс отреза трубы нужного размера

  1. подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

  1. на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
  2. насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
  3. на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

  1.  на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

  1. расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

  1. к фитингу подводится ранее установленная гильза;
  2. используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

Почему стоит выбирать теплые полы Rehau

Большинство производителей теплых полов производят системы отопления только одного вида – электрические или водяные. Это несколько ограничивает выбор покупателя. Но теплые полы Rehau лишены этого недостатка. Немецкая компания предлагает электрические и водяные системы отопления.

О марке Rehau

Первые шаги компания Рехау сделала еще в 1948 г. Первоначально штат сотрудников насчитывал всего 3 человека. В 60-х годах было налажено производство ПВХ – профиля, а также труб из сшитого полиэтилена, что стало поворотным моментом в развитии компании.

Тёплые водяные полы Рехау

Компания предлагает полностью готовую к монтажу систему отопления. В базовую комплектацию входит:

Труба для тёплого водяного пола Рехау – изготавливается по собственной технологии из сшитого полиэтилена. Простоту и скорость монтажа обеспечивает надвижная гильза. Благодаря соединению данного типа, появилась возможность быстрого и прочного соединения частей трубопровода, что привело к отсутствию необходимости в использовании неудобных больших бухт трубопровода. Диаметр трубы Rehau от 17 до 32 мм.

Для дополнительного удобства предусмотрена целая система фитингов и креплений. Красная полиэтиленовая труба Rehau является фирменным отличительным знаком продукции компании.

С помощью продуманных креплений, монтаж системы напольного водяного отопления трубами Рехау проводится простым способом, что позволяет выполнить самостоятельную укладку своими руками.

Устройство гребенки предусматривает возможность одновременного подключения от 2 до 12 контуров. Принцип работы распределительного коллектора Rehau основан на использовании трехходового смесительного узла с сервоприводом.

Система регулирования температуры теплых водяных полов Rehau может контролироваться с помощью механических и программируемых устройств. Главным достоинством блоков является возможность управления терморегулятором с помощью пульта ДУ или интернета.

Тёплые электрические полы Rehau

Электрический тёплый пол Рехау – еще одна уникальная разработка компании. Покупателю предлагаются двухжильный нагревательный провод и маты. Независимо от выбора системы отопления, электрический теплый пол Rehau имеет следующие отличительные характеристики:

Кабель имеет уникальную структуру и двойную степень защиты. Оболочка выполнена с использованием полимеров, увеличивающих устойчивость к деформации и перепадам температур.

Плюсы и минусы систем подогрева полов Рехау

Главным преимуществом водяных и электрических систем отопления, созданных компанией Рехау, является следующее:

  1. Технические характеристики тёплых полов Rehau – параметры систем: мощность, теплоотдача, производительность существенно превосходят аналоги других производителей. Специально разработанный крепеж для труб Rehau облегчает укладку и ускоряет процесс монтажа.

Как электрические, так и водяные теплые полы имеют хорошие эксплуатационные и технические характеристики и привлекательную стоимость. На сегодняшний день продукция компании Рехау по количеству продаж занимает лидирующее место на рынке отопительных систем в РФ.

Отличия от полипропиленовых труб

Продукция рассматриваемого производителя изготавливается из сшитого полиэтилена. Изделия из этого материала сильно превосходят каналы из полипропилена.

Ключевое отличие каналов компании Рехау от упомянутых аналогов состоит в:

  • стойкости к царапинам;
  • эффективной звукоизоляции;
  • более сильной стойкости к действию высоких температур;
  • устойчивости к солнечному свету.

Полипропиленовые изделия более дешевые. При этом они не такие гибкие, как каналы Rehau. Поэтому дешевизна полипропилена нивелируется стоимостью его монтажа. Эта процедура намного сложнее, чем монтаж труб Рехау.

Полипропилен обладает слабой стойкостью к воздействию солнечных лучей. Поэтому его не рекомендуется монтировать открытым способом. Кроме того, каналы Рехау обладают эффектом памяти формы. Благодаря этому создается практически абсолютная герметичность.

В целом, можно сделать однозначный вывод, что трубы Rehau более стойкие, надежные и долговечные. Монтаж рассматриваемой продукции более простой и удобный. Поэтому, кроме низкой стоимости, у полипропилена нет никаких плюсов перед продукцией немецкого производителя Rehau.
