Трубопроводы пара и горячей воды: категории, проектирование и правила эксплуатации

Проектирование прокладки трубопроводов

Проектную документацию для обустройства трубопроводов, по которым перемещают пар, газ или горячую воду, должны выполнять исключительно компетентные органы на основании определенных норм, указанных в СНиП.

При проведении расчетов непременно учитывают ряд параметров:

температурный режим;
расширение материалов, из которых сделаны коммуникации, под действием высоких температур;
величина максимального или рабочего давления;
масса конструкции.

Специалисты на основании предоставленных данных определяют эксплуатационный срок трубопровода и вписывают его в паспорт коммуникации. Конструкцию нужно проектировать так, чтобы было удобно выполнять профосмотры и осуществлять контроль. Стыковку элементов трубопроводов выполняют с применением сварки.

Резьбовые и фланцевые соединения используют в том случае, когда у деталей трубопровода имеются фланцы. Тогда задействуют трубы из чугуна сечением не больше 100 миллиметров, относящиеся к IV категории. Выполнение соединений с применением тройников допустимо, если система принадлежит к III – IV категориям.

Об утверждении Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды (не применяется с 22.12.2014 на основании приказа Ростехнадзора от 25.03.2014 N 116)

ПОСТАНОВЛЕНИЕот 11 июня 2003 года N 90Об утверждении Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды ____________________________________________________________________Не применяется с 22 декабря 2014 года на основании ________________________________________________________________________________________________________________________________________Настоящее постановление подлежало применению с 1 марта 2008 года на объектах использования атомной энергии, включая атомные станции, исследовательские ядерные установки, объекты ядерного топливного цикла, радиационные источники, пункты хранения ядерных материалов, радиоактивных веществ, хранилища радиоактивных отходов — см. . не прошло регистрацию в Минюсте России и отменено на основании .- Примечание изготовителя базы данных.____________________________________________________________________Госгортехнадзор России постановляет:1.

1.1. Назначение и область применения настоящих Правил, классификация трубопроводов

размер шрифта ПОСТАНОВЛЕНИЕ Госгортехнадзора РФ от 11-06-2003 90 ОБ УТВЕРЖДЕНИИ ПРАВИЛ УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ.

Актуально в 2020 году 1.1.1. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (далее по тексту Правила) устанавливают требования к проектированию, конструкции, материалам, изготовлению, монтажу, ремонту и эксплуатации трубопроводов , транспортирующих водяной пар с рабочим давлением более 0,07 МПа (0,7 кгс/см2) или горячую воду с температурой свыше 115 град.

С. Основные термины и определения приведены в приложении 1. Редукционно-охладительные устройства (РУ, РОУ, БРОУ) и коллекторы являются частью трубопроводов и должны соответствовать требованиям Правил.

Здесь и далее по тексту указывается избыточное давление.

1.1.2. Правила не распространяются на: а) трубопроводы, расположенные в пределах котла;

Надземный (открытый) монтаж трубопроводов

В случае, если необходимо провести открытую прокладку коммуникации, транспортирующей горячую воду или пар, необходимо учитывать некоторые строительные нормы и правила. В отличие от скрытого монтажа, открытая установка коммуникации допускает совместное расположение трубопроводов любых категорий.

Такой вариант прокладки, как правило, ограничен планом застройки города и выполняется гораздо реже. Открытая проводка трубопроводных коммуникаций часто используется на территории промышленных предприятий различной направленности.

Такой способ имеет свои преимущества, например, его можно использовать в тех случаях, когда подземный вариант исключается из-за различных факторов. Условия, когда прокладка открытого трубопровода обязательна, таковы:

высокий показатель застоя грунтовых вод;
сейсмоактивные районы;
область вечной мерзлоты.

Очень важным моментом, считается оснащение трубопроводной коммуникации открытого типа необходимой теплоизоляцией. Изоляция, которая расположена на открытой магистрали не испытывает давления почвы, а также не подвергается воздействию влаги и активных химических соединений, что влияет на её эксплуатационный срок и рабочие характеристики.

Помимо этого, стоимость надземной прокладки существенно ниже, чем подземной. В некоторых случаях экономия средств достигает 40%.

Наземные магистрали требуют утепления, для этого используют различные материалы и изоляцию

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияКладбищаКанатные дороги, фуникулерыЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовАрхивыАттракционы

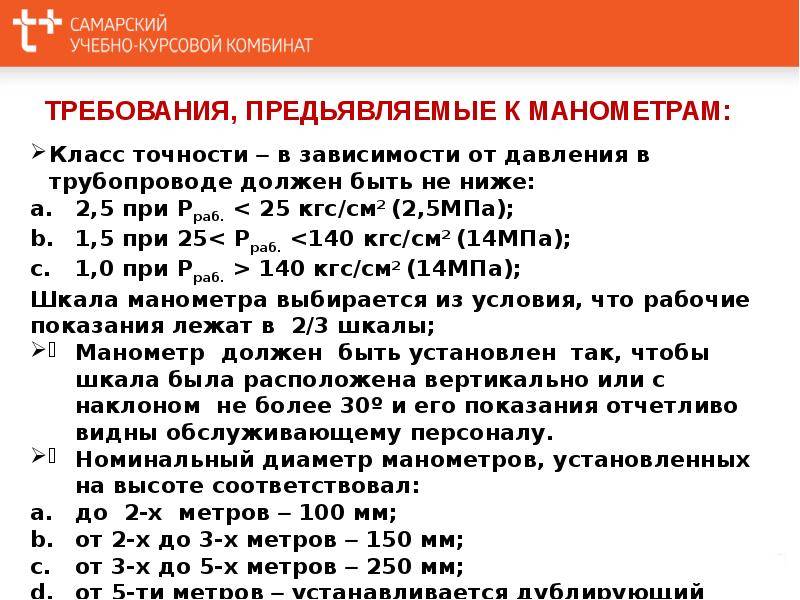

Особенности подбора манометра

К покупке манометра для трубопроводной конструкции следует подходить с максимальной ответственностью, поскольку прибор предназначается для осуществления контроля над показателями давления пара и воды в системе. Устройство подает информацию относительно возникновения аварийной ситуации.

В зависимости от точности прибор может относиться к определенному классу:

2,5 — если давление среды не более 2,5 МПа;
1,5 – когда величина давления превышает 2,5 МПа;
1,0 — при давлении среды выше, чем 14 МПа.

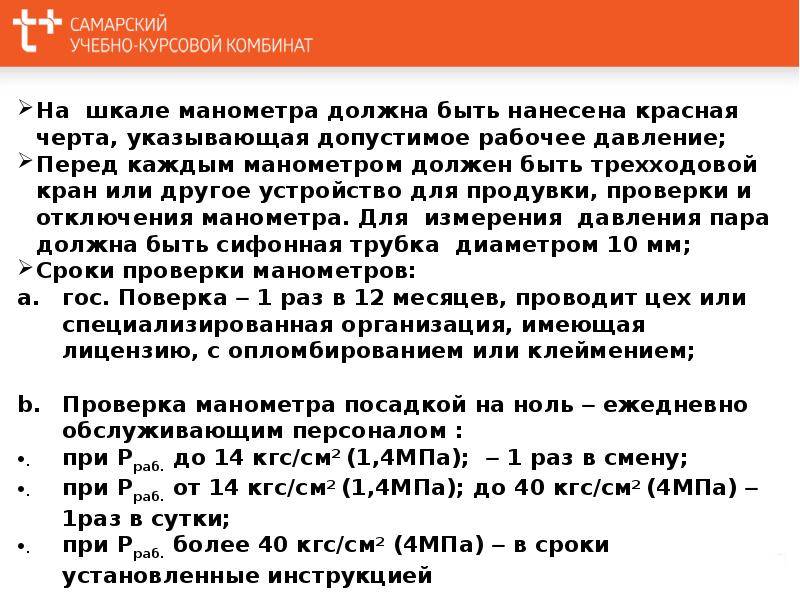

На шкале устройства имеется красная черта, указывающая величину допустимого давления в трубопроводе. Монтаж манометра производится на участке конструкции, находящемся в доступной зоне. Его устанавливают либо строго вертикально, либо с небольшим (до 30 градусов) уклоном вперед.

Трубопроводы, по которым движется пар и горячая жидкость, относятся к особому типу конструкций – их необходимо проектировать и эксплуатировать в полном соответствии с нормативами, прописанными в СНиП. Такие коммуникации прокладывают из трубной продукции, имеющей необходимые технические параметры.

Виды трубопроводов по схеме проектирования

По схемам проектирования все теплосети, в состав которых входят водные и паровые трубопроводы, можно дифференцировать на:

магистральные;
распределительные;
ответвления.

Магистральные трубопроводы не имеют ответвлений, они являются транзитными

Магистральные трубопроводы являются транзитными и не обладают ответвлениями. Перенос среды по таким коммуникациям осуществляется от источника до распределительных систем. Показатель температуры в таких конструкциях колеблется от 90 до 150 °C, а сечение труб бывает от 525 до 1020 мм.

Распределительные системы транспортируют тепло от магистральных коммуникаций до конечного потребителя (в дома и квартиры). Показатели диаметра таких трубопроводов доходят до 525 мм, а температура колеблется от 85 до 110 °C.

Ответвления — это сегмент теплосети, который стыкует тепловой пункт с магистральным трубопроводом или жилую постройку с распределительной системой.

Особенности трубопроводов для теплосетей

Транспортируемая по таким трубопроводам среда, как правило, имеет температуру выше 115 °C. Показатель избыточного давления в системе может доходить до 1,6 МПа. Трубы для таких сетей выполняются из разных материалов, но лидирующие позиции занимает использование стали. Стальные трубы обладают высокими показателями прочности и надёжны в использовании. Для того, чтобы улучшить их технические характеристики, в большинстве случаев стальные изделия проходят термическую обработку. Такая процедура снижает последствия гидроудара в системе. В документации обязательно должен быть пункт, повествующий о том, какой режим термической обработки использовался при создании труб.

В некоторых случаях термическая обработка не проводится. Это происходит по таким причинам:

в случае, если необходимые технические характеристики уже достигнуты в процессе изготовления труб;
если труба уже прошла термическую обработку при изготовлении с помощью горячего формообразования.

Очень важно добиться нужных технических характеристик, чтобы исключить возможность возникновения гидроудара. Эта аварийная ситуация приводит к разгерметизации системы, в результате чего происходит утечка транспортируемой среды (воды, пара). Помимо стальных сплавов, для производства водяных и паровых трубопроводов используют следующие материалы:

Помимо стальных сплавов, для производства водяных и паровых трубопроводов используют следующие материалы:

чугун;
цветные сплавы.

В сетях, работающих под высокими температурами, чаще всего используются стальные трубы

Правила Государственного технического надзора не принято распространять на коммуникации, которые относятся к I категории с показателем наружного диаметра меньшим, чем 51 мм и конструкции II, III, IV категории с показателями наружного диаметра менее 76 мм. Кроме этого, под эти правила не подпадают трубопроводы, расположенные до задвижки парового котла и временные магистрали, прокладываемые на короткий срок (до 1 года).

Стоимость удостоверений и сроки обучения

АНО ДПО «Комплексный учебный центр переподготовки кадров» проводит профессиональное обучение по следующим программам:

Наименование образовательной программы	Срок обучения, ак.ч.	Стоимость обучения, руб.
Персонал, обслуживающий трубопроводы пара и горячей воды (целевая)	72	6 000

Форма обучения: очная, очно-заочная, дистанционная с применением “Интернет”-технологий.

Категория слушателей: руководители и специалисты строительной и промышленной отрасли, имеющие высшее и/или среднее профессиональное образование (в т.ч. получающие ВПО/СПО)

Что входит в программу обучения

В процессе освоения программы обучения, разработанной с Приказа Министерства труда и социальной защиты РФ от 24 декабря 2015 г. N 1129н Об утверждении профессионального стандарта «Работник по эксплуатации оборудования, работающего под избыточным давлением, котлов и трубопроводов пара», Приказа Ростехнадзора от 25.03.2014 N 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» для освоения рабочей профессии персонала, обслуживающего трубопроводы пара и горячей воды, изучаются следующие вопросы:

Основные положения о безопасности труда
Основные сведения о трубопроводах пара и горячей воды
Конструкция трубопроводов пара и горячей воды
Оснащение трубопроводов пара и горячей воды арматурой, контрольно-измерительными приборами, редукционными и предохранительными устройствам
Оборудование трубопроводов
Требования безопасности при эксплуатации трубопроводов пара и горячей воды
Организация обслуживания трубопроводов пара и горячей воды
Меры безопасности при выполнении работ по ремонту трубопроводов пара и горячей воды
Причины производственного травматизма и аварийности при эксплуатации трубопроводов пара и горячей воды
Производственная санитария на предприятиях, эксплуатирующих оборудование, работающее под давлением
Пожарная опасность и противопожарные мероприятия в цехах и на участках предприятий, эксплуатирующих сосуды, работающие под давлением

Занятия проходят в учебном классе АНО ДПО «Комплексный учебный центр переподготовки кадров, а также через “Интернет”-портал сайта Учебного центра.

По окончании обучения выдается

Удостоверение рабочего по комплексному обслуживанию и ремонту зданий на каждого сотрудника, прошедшего аттестацию;
Протокол аттестационной комиссии с перечнем работников, прошедших аттестацию.

После прохождения профессионального обучения (или в специализированном училище, или учебном центре) специалисту, обслуживающему трубопроводы пара и горячей воды необходима ежегодная переаттестация путем прохождения краткосрочных курсов повышения квалификации в объеме не менее 72 часов не чаще 1 раза в год и не реже чем 1 раз в 5 лет.

Требования к маркировке

На любом проекте с трубопроводами организуются специальные маркировки. В зависимости от общих параметров присутствующей в нем среды, на элементы наносится соответствующего цвета маркировка:

Вода – зеленый.
Пар – красный.
Воздух – синий.
Газы – желтый.
Кислоты – оранжевый.
Щелочи – фиолетовый.
Жидкости – коричневый.
Прочие вещества – серый.

Цветовые решения маркировки и буквы должны обязательно соответствовать требованиям ГОСТа 14202. Что касается наносимой информации, то на трубопроводе обозначается номер проведенной магистрали и специальная стрелка, указывающая, куда направляется перемещающаяся по трубам жидкость или пар.

Если движение осуществляется в разные стороны, проставляется две стрелки. На всех ответвлениях прописывается номер магистрали, агрегата и еще одна стрелка. Рядом с агрегатами на всех присутствующих ответвлениях ставится номер участка трубопровода и стрелка.

Виды теплосетей

В зависимости от различных факторов все теплосети, к которым относят трубопроводы горячей воды и пара, подразделяются на виды. Рассмотрим основные факторы, по которым осуществляется разделение этих конструкций:

по теплоисточнику;
по транспортируемой среде;
по типу прокладки;
по проектной схеме.

В зависимости от теплоисточника выделяют:

централизованные (от тепловой или атомной станции);
децентрализованные (от автономных котельных).

Сети ГВС и отопления должны иметь парное количество труб

По транспортируемой среде выделяют следующие типы трубопроводов:

водные;
паровые.

Конструкции, которые переносят горячую воду, имеют одну отличительную черту — четное количество труб в системе. Это связано с тем, что помимо транспортировки горячей воды, такая система обязательно должна обладать отводом. Кроме этого, трубопроводы, транспортирующие горячую воду, различают по количеству труб (две, четыре и т. д.).

Трубопровод для пара является более сложной системой(с инженерной точки зрения). Это связано с тем, что пар, передвигающийся по ней, нагревается до температуры, которая превышает температуру воды. При неправильном производстве или обустройстве парового трубопровода, трубы могут подвергнуться деформации под воздействием сильного нагрева

Кроме этого, необходимо брать во внимание ещё один фактор — возникновение конденсата на стенках труб. Определение расхода пара по диаметру трубы и давлению проводится с учётом скорости

В случае необходимости этот показатель можно определить по таблице в интернете или высчитать самому.

По типу прокладки все теплосети принято дифференцировать на:

надземные (открытые);
подземные (скрытые);

Подземные, в свою очередь, подразделяются на:

канальные;
бесканальные.

Магистрали прокладываются наземным или подземным способом

Надземные конструкции, как правило, прокладывают в тех случаях, когда необходимо обезопасить трубопровод от сейсмически активных (подвижных) подземных грунтов, а также в случаях, когда скрытая прокладка затруднительна из-за густозастроенного района, который уже обладает широкой сетью подземных коммуникаций. Установка трубопровода должна проходить в соответствии со строительными нормами и правилами (СНиП) на надёжные металлические опоры, которые способны фиксировать коммуникацию над землёй по всей её длине.

Подземные (скрытые) магистрали выполняют с учётом СНиП канальным или бесканальным методом. Канальный метод подразумевает прокладку трубу в бетонный канал. Это мероприятие позволяет защитить коммуникацию от температурных и коррозийных воздействий, а также от передвижения грунтов. Все каналы подразделяют по конструктивным особенностям на:

лотковые;
монолитные.

Прокладка бесканальным методом является самой популярной из-за своей экономической целесообразности. В этом случае происходит укладка труб непосредственно в предварительно подготовленную траншею. Как правило, такой вариант подразумевает использование конструкций из материалов, обладающих отличными антикоррозийными показателями: поливинилхлорид (ПВХ), полиэтилен (ПЭ) и т. д.

Организация безопасности

Оптимальный уровень безопасности нельзя провести без максимально подробного анализа ранее отмеченных замечаний или аварийных ситуаций. Порядок проведения подобной организации регулируется Ростехнадзором.

Существует несколько основных правил, которые требуется применять в процессе организации максимально безопасного использования трубопровода с горячей водой. Вот самые основные из них:

Требуется уделять пристальное внимание качеству разработанного проекта и соответствие объектов основным нормативам по безопасности.
Работа, связанная с составлением проекта, проводится только специализированными фирмами, которые имеют необходимые разрешения на осуществление данных рабочих процессов.
Необходимо постоянно проводить расчеты системы на прочность – устанавливать оптимальный уровень давления, постоянно проверять общее температурное расширение, параметры веса и иные показатели, оказывающие влияние на качество производимой работы труб и на безопасность эксплуатации трубопровода.
Проект разрабатывается так, чтобы объект при необходимости подвергнут был всем видам контроля.

Если при составлении проекта возникает нужда в определенных изменениях, все манипуляции согласовываются с организацией, которая занималась составлением проекта. Изменения будут проведены только в случае соответствия требований определенным техническим обоснованиям.

Правила устройства и безопасной эксплуатации труб пара и горячей воды

Проектировка и монтаж системы проводится в соответствии со строительными нормами и правилами. Производя расчеты, учитывают следующие параметры:

масса трубопровода;
допустимый температурный режим;
величина рабочего и допустимого давления;
расширение металлов под действием высоких температур.

На основании полученных данных специалисты вычисляют эксплуатационный срок трубопровода и фиксируют его в паспорте. Трубопровод нужно проектировать таким образом, чтобы проводить контроль и регулярные профосмотры было незатруднительно. Элементы трубопроводов приваривают сваркой.

Фланцевые и резьбовые соединения применяются в том случае, если детали оснащены фланцами. Еще стоит учесть, что детали трубопровода предварительно обрабатывают средством, предотвращающим коррозийные процессы. Все участки, на которых температура выше 55 градусов, должны быть теплоизолированы.

Скрытая установка

При прокладывании трубопровода в полупроходной траншее нужно учитывать, что высота ее должна быть не менее 1,5 метров, а минимально допустимый интервал между изолированными трубами ориентировочно 60 см.

Участки, на которых монтируется запорная арматура, размещают в утолщенных местах тоннеля, чтобы регулярно проводить осмотр и устранять поломки.

Наземный способ прокладки коммуникаций

Если осуществляется открытый монтаж трубопровода, по которому будет перемещаться жидкость и пар высоких температур, нужно строго соблюдать правила, прописанные в СНиП. Наземный монтаж в отличие от скрытой установки допускает совместную прокладку разных видов коммуникационных сетей.

Чаще всего наземный трубопровод проводят на территории промышленных предприятий. Задействуют лишь в тех случаях, когда отсутствует возможность провести коммуникации скрытым образом.

Монтаж наземным способом проводят следующих случаях:

территориально участок расположен в вечной мерзлоте;
высокий уровень застоя подземных вод;
сейсмическая активность.

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства “Комсомольская правда”Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

ПБ 10-573-03

Статус:	Действует
Полное название документа:	Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды
Область применения:	Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (далее по тексту Правила) устанавливают требования к проектированию, конструкции, материалам, изготовлению, монтажу, ремонту и эксплуатации трубопроводов, транспортирующих водяной пар с рабочим давлением* более 0,07 МПа (0,7 кгс/см2) или горячую воду с температурой свыше 115 °С Правила не распространяются на: а) трубопроводы, расположенные в пределах котла; б) сосуды, входящие в систему трубопроводов и являющиеся их неотъемлемой частью (водоотделители, грязевики и т.п.); в) трубопроводы, устанавливаемые на морских и речных судах и на других плавучих средствах, а также на морских передвижных установках и объектах подводного применения; г) трубопроводы, устанавливаемые на подвижном составе железнодорожного, автомобильного и гусеничного транспорта; д) трубопроводы I категории с наружным диаметром менее 51 мм и трубопроводы II, III и IV категории с наружным диаметром менее 76 мм; е) сливные, продувочные и выхлопные трубопроводы котлов, трубопроводов, сосудов, редукционно-охладительных и других устройств, соединенные с атмосферой; ж) трубопроводы атомных электростанций и установок; з) трубопроводы специальных установок военного ведомства; и) трубопроводы, изготовленные из неметаллических материалов.
Дата введения в действие:	11.06.2003
Дата актуализации текста и описания:	01.10.2008
Дата добавления:	01.02.2009
Заменяет:	ПБ 03-75-94Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды
Тип документа:	ПБ
Краткое содержание документа:	I Общие положенияII ПроектированиеIII Материалы и полуфабрикатыIV Изготовление, монтаж и ремонтV Регистрация, техническое освидетельствование, разрешение на эксплуатациюVI Организация безопасной эксплуатации и ремонтаVII Окраска и надписи на трубопроводахVIII Контроль за соблюдением ПравилПриложение 1 Основные термины и определенияПриложение 2 Паспорт трубопроводаПриложение 3 Форма свидетельства об изготовлении элементов трубопроводаПриложение 4 Форма свидетельства о монтаже трубопроводаПриложение 5 Материалы, применяемые для изготовления трубопроводов пара и горячей воды, работающих под давлениемПриложение 6 Подразделение сталей на типы и классыПриложение 7 Определение понятий однотипных и контрольных сварных соединенийПриложение 8 Нормы оценки качества сварных соединенийУсловные обозначения
Комментарии к документу:	Регистрация в Минюсте России № 4719 18.06.2003
Документ опубликован:	ПИО ОБТ № 2003 Российская газета № 120/1 2003
Документ утвержден:	Госгортехнадзор России (Дата регистрации: 11.06.2003)
Документ разработан:	Госгортехнадзор России

Меры по обеспечению безопасности

Чтобы избежать подобных проблем, требуется предпринимать специальные меры для обеспечения безопасности. Сюда можно отнести проектировочные и строительные процессы, проведение контроля, организационные мероприятия.

Особое внимание уделяется проектно-строительных операциям. Здесь профессионалы проводят расчеты и выбирают оптимальную схему будущей конструкции. Принимаются во внимание такие факторы, как:

Принимаются во внимание такие факторы, как:

Метод прокладки труб.
Система дренажной системы.
Наличие несущих конструкций и теплоизоляции.
Качество запорной арматуры.

Обращается внимание на особенности и размещение труб. Они должны быть расположены так, чтобы обеспечить максимально высокий уровень безопасности, а также удобство проведения установочных и ремонтных операций. Перед запуском системы трубопровода проводятся специализированные испытания

Это необходимо для проверки системы на предмет соответствия установленным нормативам

Перед запуском системы трубопровода проводятся специализированные испытания. Это необходимо для проверки системы на предмет соответствия установленным нормативам.

Что касается сотрудников, которые занимаются обслуживанием подобных объектов, то они должны проходить обязательное медицинское освидетельствование на общее состояние здоровья. Каждый специалист инструктируется по основным правилам безопасности, после чего получает на руки специальный допуск.

Только наличие квалифицированных знаний, а также организация соответствующего контроля над всеми элементами трубопровода, над отсутствием дефектов позволит поддержать требуемый уровень качественного контроля в системе, подающей горячую воду или пар.
