Тупиковая система отопления: виды, плюсы и минусы, рекомендации по монтажу

Отопление с помощью электродных котлов

Электродное отопление работает путем ионизации воды. В процессе образуются ионы с положительным и отрицательным зарядами. Частицы приближаются к пластинам электродов, и в результате контакта образуется свободная энергия. Она в ходе работы котла освобождается, что приводит к разогреву воды. Поскольку сила тока и его направление непостоянно и способно менять направление, частицы не оседают на нагревательных пластинах.

Виды водяного отопления

В чем же положительные стороны такого отопления:

КПД достаточно высокий;
нет необходимости регулировать температуру вручную;
экономически выгодное финансирование в отопление;
высокая теплоотдача;
возможность сменить теплонагреватель;
при небольших затратах энергии помещение достаточно быстро прогревается, поскольку высокий показатель теплоотдачи;
невысокая стоимость монтажа и работ по сборке составных;
не обязательная приближенность к газопроводам.

Зачем нужен тепловой узел?

Тепловой пункт находится на вводе теплотрассы в дом. Главное его назначение — изменение параметров теплоносителя. Если говорить понятнее, то тепловой узел снижает температуру и давление теплоносителя перед тем как он попадет в ваш радиатор или конвектор. Нужно это не только для того, чтобы вы не обожглись от прикосновения к прибору отопления, но и для продления срока службы всего оборудования системы отопления

Особенно это важно, если внутри дома отопление разведено при помощи полипропиленовых или металлопластиковых труб. Существуют регламентированные режимы работы тепловых узлов:

150/70
130/70
110/70

Эти цифры показывают максимальную и минимальную температуру теплоносителя в теплотрассе.

Также, по современным требованием на каждом тепловом узле должен быть установлен прибор учета тепла. Теперь перейдем к устройству тепловых узлов.

Преимущества и недостатки

Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.

Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:

Монтировать котёл, который будет выступать основным источником тепла.
Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
Подключить обратный контур к котлу.
В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.

По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.

Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы. Вконтакте

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

Современное управление для двухтрубных систем

Две трубные паровой системы имеют линии подачи пара и отдельные обратные линии для конденсата. Если система работает правильно, то в паропроводах будет присутствовать лишь незначительное количество конденсата. Ключом к равномерному и комфортному отоплению снова является сбалансированный поток пара к радиаторам и возврат конденсата в котел.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Когда котел создает пар, он проходит через подводящую трубу и достигает радиатора, где выделяет тепло и конденсируется. Затем он возвращается в котел через обратный клапан.

Обратные линии расположены как однотрубные системы, так что конденсат может работать под действием силы тяжести. Питающие линии также имеют наклон, ведущий к обратной линии. Есть некоторые системы, которые имеют конденсатные насосы или вакуумные насосы, которые облегчают движение пара и конденсата, однако большинство систем будут иметь скатные трубы.

Описание схемы обогрева

Используемые сегодня тупиковые системы обогрева отличаются простотой конструкции, что позволяет выполнить их самостоятельно без обращения к специалистам. Горячий теплоноситель будет подаваться к радиаторам по одной трубе, возвращаясь по обратке, которая может иметь дополнительные ответвления для теплого пола или подогрева бассейна. Движение теплоносителя в обратной и подающей трубке происходит в противоположных направлениях.

Благодаря своей универсальности такая тупиковая система используется с биметаллическими и чугунными батареями, а в качестве теплоносителя может циркулировать в трубах вода и специальные незамерзающие жидкости. В последнем случае имеется возможность обустройства системы обогрева в тех домах, где зимой проживают не регулярно.

В этом видео вы узнаете, как сделать двухтрубную систему отопления:

https://youtube.com/watch?v=sIFmYMkuJWY

Классические варианты тупиковой отопительной системы подразумевают использование двухтрубной прокладки контура. Возможно также однотрубное исполнение тупиковой схемы, однако в таком случае существенно снижается эффективность обогрева, а правильно смонтировать и расположить радиаторы становится затруднительно. Применение двухтрубной тупиковой схемы позволяет существенно упростить разводку стояков, избавляя от необходимости устанавливать на каждый радиатор воздухоотводчики и краны Маевского.

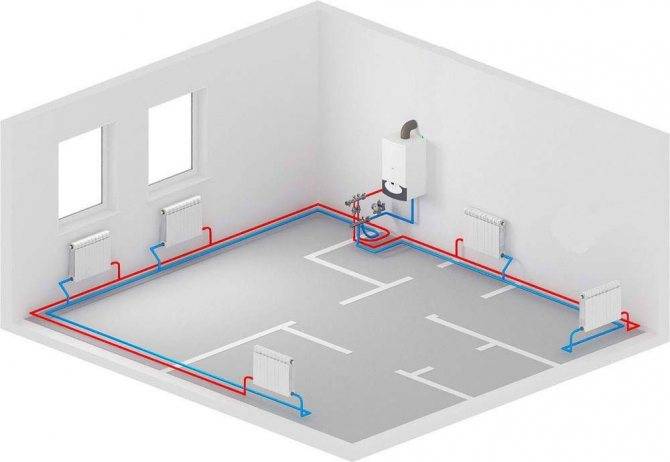

Устройство тупиковой разводки

Главная особенность, отличающая тупиковую систему от других, в том, что длина подающего и обратного трубопровода в ней неодинакова. Её использование подходит для тех случаев, когда необходимо:

Разделить один тупик на несколько ответвлений при сложной конфигурации помещения.
Установить на одно плечо повышенное число батарей, обеспечив глубокую балансировку. При такой балансировке гидравлическое сопротивление первых радиаторов и коротких плечей увеличено.
Скрыть трубы под полом или под обшивкой потолка (для верхних этажей).

Разделить один тупик на несколько ответвлений при сложной конфигурации помещения.
Установить на одно плечо повышенное число батарей, обеспечив глубокую балансировку. При такой балансировке гидравлическое сопротивление первых радиаторов и коротких плечей увеличено.
Скрыть трубы под полом или под обшивкой потолка (для верхних этажей).

Такой способ организации отопления подразумевает наличие двух трубопроводных контуров, благодаря чему теплоноситель циркулирует в противоположных направлениях. Нагретая в котле вода уходит в радиаторы по подающей трубе. Отдав тепловую энергию, остывшая вода движется по обратной магистрали навстречу горячему потоку и попадает обратно в котёл, где происходит её повторное нагревание.

Радиаторы могут присоединяться к отопительному контуру по-разному. В зависимости от способа установки двухтрубная тупиковая система отопления бывает:

Вертикальной. Батареи крепятся к стояку. Циркуляционные кольца, расположенные ближе к нему, имеют меньший размер, чем остальные. По этой причине движение теплоносителя происходит неравномерно. Воздух в помещениях, находящихся на удалении от источника тепла, прогревается хуже и дольше. Вертикальную схему чаще всего применяют для обогрева многоэтажных зданий.
Горизонтальной. Состоит из трубопроводов равного диаметра, обеспечивает равномерный нагрев всей площади. Использование армированных полимерных труб с надвижными гильзами позволяет скрыть контур в стяжке пола, не нарушая дизайна помещений. Важным преимуществом горизонтального способа установки является возможность подключения к общему контуру полотенцесушителей и дополнительных магистралей для обогрева пола.

Если в тупиковой системе предусмотрены второстепенные циркуляционные кольца, она обязательно должна быть укомплектована насосом и смесительным контуром с датчиком температуры. Без этого оборудования дополнительная магистраль будет оказывать влияние на систему отопления в целом. Естественная циркуляция может быть использована лишь в помещениях с небольшой площадью.

2 Преимущества двухконтурной системы

Этот тип отопления основан на использовании двух трубопроводов: по одному — подается теплоноситель к радиатору, по другому — остывший теплоноситель отправляется обратно в котел. Таким образом, система работает намного эффективнее, и температура в помещениях быстрее повышается. Из преимуществ, которыми обладает этот проект, можно выделить следующие:

1. К радиаторам поступает теплоноситель с одинаковой температурой.
2. Используются трубы небольшого диаметра, что сокращает затраты.
3. Надёжность системы.
4. Высокий коэффициент полезного действия.
5. На каждый радиатор можно установить регулирующий клапан, чтобы отдельно контролировать температуру.

В настоящее время существует два основных типа схем двухконтурного отопления, которые различаются по оси расположения трубопровода. Уникальная двухконтурная система отопления имеет ряд особенностей по соотношению с одноконтурной, именно поэтому ее КПД намного выше. Сложностей в монтаже труб и радиаторов не возникает никаких, так как для выполнения проекта двухконтурного отопления требуется только больше расходных материалов.

Существует вертикальная и горизонтальная тупиковая система отопления. Различия заключаются в схеме подключения труб к радиаторам. Эффективность работы практически одинаковая, а выбор конструкции полностью зависит от проекта дома.

Основные характеристики водяных систем

Монтаж системы отопления в частном доме с газовым котлом и ее схема

По способу передачи тепла схемы разделяются на лучистые и конвективные:

Лучистая сеть отличается тем, что передает тепло предметам, которые затем обогревают воздух в помещении. Отопление считается более полезным для человека. Климатические системы полезно выставлять на +18 С вместо +24 С. При лучистом распространении тепловой энергии обогрев получается более мягким и длительным.
Конвекционное или конвективное. Приборы отопления нагревают воздух в комнате, а он передает тепловую энергию предметам. Конвекция – перемещение тепловых потоков по их физическому свойству, то есть вверху находятся более теплые пласты газа, внизу – охлажденные. Таким образом обеспечивается постоянная циркуляция воздуха в комнате, что делает прогрев более равномерным.

Устройство водяной системы отопления в частном доме

Водяное отопление загородного дома может быть однотрубным, двухтрубным, с принудительной или естественной циркуляцией, открытого и закрытого типа.

Рассмотрим варианты системы по количеству контуров:

Однотрубная сеть – схема, при которой прокладывается только один трубопровод, работающий на подачу и обратку

К магистрали подключаются радиаторы отопления, подача осуществляется поочередно, поэтому важно правильно рассчитать температуру носителя, иначе крайний в сети радиатор останется холодным. До врезки подачи в последний радиатор трубопровод считают подающим, по выходу из батареи – обратным. Теплоноситель циркулирует по замкнутому контуру, постоянно прогреваясь до нужной температуры в котле, передавая тепло батареям

Двухтрубная система подразумевает подключение к каждому радиатору 2 трубопровода – один на подачу тепла, второй на обратку. Из минусов отмечается повышенный расход финансов – покупать приходится в 2 раза больше оборудования, некоторые сложности с монтажом. Плюсы – возможность регулирования температуры в батареях, установка радиаторов в любом порядке

Теплоноситель циркулирует по замкнутому контуру, постоянно прогреваясь до нужной температуры в котле, передавая тепло батареям. Двухтрубная система подразумевает подключение к каждому радиатору 2 трубопровода – один на подачу тепла, второй на обратку. Из минусов отмечается повышенный расход финансов – покупать приходится в 2 раза больше оборудования, некоторые сложности с монтажом. Плюсы – возможность регулирования температуры в батареях, установка радиаторов в любом порядке.

Для увеличения теплоотдачи в двухтрубной схеме рекомендуется установить распределительный коллектор для регулировки подачи теплоносителя к каждой батареи, также коллектор позволит контролировать температуру воды в радиаторе.

Чтобы поддерживать одинаковую температуру воды в разветвленных сетях, применяется бифилярная система отопления. Схема выглядит как сочетание одно-, двухтрубной системы с разделением общего контура на зоны с радиаторами, стояками и ответвлениями. Концы таких локальных сетей соединены одной трубой, стыковка последовательная, циркуляция теплоносителя противоположная, уровень прогрева разный – на подачу вода поступает горячая, в трубопровод обратного тока – уже охлажденная.

Схема устройства отопительной системы в многоквартирном доме

Централизованная сеть отопления отличается от автономной, но точно так же составляется с учетом индивидуальных характеристик строения. К стандартным вариантам относятся однотрубные сети с параллельным подключением приборов отопления. В этом случае стояк отопления проходит по квартирам вверх, к нему присоединяются батареи, расположенные в каждой квартире. Поскольку все стояки объекта подключены к одной питающей магистрали, условия прогрева в квартирах примерно одинаковые.

Элементы водяной сети отопления

Комплект оборудования включает:

отопительный прибор (генератор) – это может быть котел или печь;
трубопроводы, по которым транспортируется теплоноситель;
батареи;
циркуляционный насос;
расширительный бак.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления с верхней разводкой минимизирует или полностью устраняет многие вышеописанные недостатки. В данном случае подключение радиаторов происходит параллельно.

Для ее монтажа необходимо значительно больше материалов, так как устанавливаются две параллельные магистрали. По одной из них протекает горячий теплоноситель, а по другой – остывший. Почему эту систему отопления с верхним розливом предпочитают для частных домов? Одним из весомых преимуществ является относительно большая площадь помещения. Двухтрубная система может эффективно поддерживать комфортный уровень температуры в домах с общей площадью до 400 м².

Кроме этого фактора для схемы отопления с верхним розливом отмечают такие важные эксплуатационные характеристики:

Равномерное распределение горячего теплоносителя по всем установленным радиаторам;
Возможность установки регулирующей арматуры не только на обвязку батарей, но и на отдельные контуры отопления;
Монтаж системы водяного теплого пола. Коллекторная система распределения горячей воды возможна только при двухтрубном отоплении.

Для организации принудительного верхнего розлива в системе отопления необходим монтаж дополнительных узлов – циркуляционного насоса и мембранного расширительного бака. Последний заменит открытый расширительный бак. Но место его установки будет другим. Мембранные герметичные модели монтируются на обратной магистрали и обязательно на прямом участке.

Преимуществом подобной схемы является необязательное соблюдение уклона трубопроводов, характерное для верхней и нижней разводки отопления с естественной циркуляцией. Требуемый напор будет создаваться циркуляционным насосом.

Но есть ли у двухтрубной принудительной системы отопления с верхней разводкой недостатки? Да, и один из них – зависимость от электроэнергии. Во время отключения электричества перестает работать циркуляционный насос. При большом гидродинамическом сопротивлении естественная циркуляция теплоносителя будет затруднена. Поэтому при проектировании схемы системы отопления однотрубной с верхней разводкой нужно выполнить все требуемые расчеты.

Также следует учитывать такие особенности монтажа и эксплуатации:

При остановке насоса возможно обратное движение теплоносителя. Поэтому на ответственных участках необходим монтаж обратного клапана;
Чрезмерный нагрев теплоносителя может стать причиной превышения критического показателя давления. Помимо расширительного бака в качестве дополнительной меры защиты устанавливают воздухоотводчики;
Для повышения эффективности работы системы отопления с верхней трубной разводкой нужно предусмотреть автоматическую подпитку теплоносителем. Даже небольшое снижение давления ниже нормы может привести к уменьшению нагрева радиаторов.

Видеоматериал поможет наглядно увидеть разницу для различных схем отопления:

Большая часть отопительных систем многоквартирных и частных домов построена именно по этой схеме. В чем ее преимущества и есть ли недостатки?

Может ли быть смонтирована двухтрубная система отопления своими руками?

Конвектор в двухтрубной отопительной системе

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Дата: 25 сентября 2021

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

Какие есть виды систем отопления многоквартирного дома и частного дома Абсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.

Разморозка системы отопления — запуск системы отопления частного дома после аварии

Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы

Важно в отопительный сезон

Элеваторный узел системы отопления дома Перед началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная. Все виды систем отопления — зависимая, независимая, попутная, гиперинверторная Главный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

требуется повышенная мощность котла;
температура воды в магистралях последовательно снижается от радиатора к радиатору;
каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Подключение радиаторов в двухтрубной системе

При обустройстве двухтрубной отопительной конструкции подключать радиаторы можно односторонним, нижним, диагональным (перекрестным) способом. Лучшим считается последний вариант. При перекрестном подключении теплоотдача от отопительного прибора достигает 95-98% от номинальной мощности батареи.

Для каждого варианта подключения потери тепла отличаются, но их всех применяют, правда, в разных ситуациях. Нижний вариант встречается, когда трубопроводы прокладывают под полом. Радиаторы при скрытой прокладке можно подключать согласно другим схемам, но тогда будут видны немалые участки труб.

Боковое подсоединение практикуют, когда количество секций не превышает 15, если их количество больше, тогда применяют диагональный вариант – в противном случае пострадает величина теплоотдачи и скорость циркуляции.

С учетом вышесказанного, следует отметить, что до того, как подключить двухтрубную систему отопления, нужно определиться с ее схемой монтажа, поскольку от этого зависит количество необходимых материалов и, конечно же, стоимость работ.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Характеристики и особенности тупиковой системы отопления
