Как правильно укладывать плиты перекрытия

Опирание плит


Перекрытие разграничивает пространство в здании, одновременно воспринимает нагрузку и перераспределяет ее на вертикальные опорные элементы. Горизонтальные плиты связывают отвесные несущие части строения и обеспечивают устойчивость дома. Панельные диафрагмы испытывают эксплуатационные нагрузки от влаги, динамики, звука. Размер опирания на стены или ригеля зависит от типа изделия и материала стен.

Существуют нормативные рекомендации, которые изложены в СНиП 208.01 – 1985 «Пособие по проектированию жилых зданий»:

  • сплошные плиты на бетонные и железобетонные стены, металлические и ж.б. ригели — 80 — 120 мм, при опирании по всему контуру принимается глубина 60 — 90 мм;
  • на стены из камня и кирпича — 120 — 150 мм;
  • на вертикальные ограждения из вибрированных блоков или плит — 100 мм.

Допускается выполнять монтаж плит перекрытия на ленточный фундамент, стены из различных материалов, кроме деревянного бруса и досок. Коробку из материалов с малой плотностью (газобетон, пеноблок, керамзитобетон) дополнительно усиливают армированным бетонным поясом, на который непосредственно опираются плиты.

Не всегда выполняются нормативные требования по глубине опирания. Перерасчет минимально допустимой величины проводится конструкторами и проектировщиками, которые имеют подтвержденное право на разработку технической документации строительства.

Самостоятельно такие вычисления не делаются, т.к. нужно учитывать много значимых факторов, например, уровень сейсмичности постройки, толщину вертикальных ограждений и их материал, вес оборудования, людей. Все эти данные подставляются в формулы с определенными коэффициентами, которые подбираются по определенным правилам.

Складирование плит и требования к кладке


Правильное хранение плит перекрытия Чувствительность к влажности и пористость материала является фактором, который требует соблюдать нормы при складировании, перевозке плит до начала монтажных работ. Панели перекрытия укладывают после установки фундаментных блоков с песчаной подушкой, сборки каркаса или возведения стен, поэтому они часто ожидают очереди с организацией складирования на земле.

Деформации при нарушении правил хранения в виде трещин, изгибов ведет к опасным разрушениям после укладки плит в монтажное положение, поэтому места складирования оборудуются и регулярно проверяется состояние панелей.

Правила укладки железобетонных панелей на хранение:

  1. На землю в месте ранения нужно положить шифер, рубероид или полиэтилен. Подложка защитит от суточных температурных изменений и предотвратит появление конденсата на поверхности бетона и в пустотах.
  2. После складирования плиты накрываются аналогичными материалами. Можно использовать металлические листы.
  3. Допускается укладка штабеля на высоту до 2,5 м, монтажные петли находятся сверху изделия. Нельзя складировать в одном блоке продукты разного назначения и размера.
  4. Деревянные прослойки ставятся после каждого ряда, размещаются одна под другой по вертикали. Панели перекрытия хранят только горизонтально, наклонное и вертикальное положение не допускается.

Способы

Крепеж с анкерами представлен в нескольких основных разновидностях, которые напрямую зависят от типа перекрытия, нагрузки на несущий элемент и типа фиксатора:

  1. Арматурный. Анкеры крепятся к монтажным петлям, расположенным на ЖБ-поверхностях. Связь со стеной осуществляется посредством Г-образного прутка.
  2. Пластинчатый. Используется пластина, которая закрепляется между плитами рядом. К ней приваривают арматурные стержни. Затем крепеж заливается бетонным составом. Данный способ подходит тогда, когда плиты перекрытий без монтажных петель.
  3. Кольцевой металлический. При этом способе плиты зажимаются армопоясом для ЖБ-плит. Анкерные соединения крепят под бетонную заливку, приваривая их к армировке, с помощью пластин, или прикручивая их в стену под прутья (вязальную проволоку).
  4. Бетонный. Также относится к кольцевому типу, но в отличии от армированного пояса, сооружается не в одной поверхности с перекрытием, а под ним. Данный способ, несмотря на некоторую трудоемкость, особо рекомендуется для сейсмоопасных регионов, а также в тех случаях, когда на плитах отсутствуют монтажные петли.

Определяет наиболее подходящий вариант закрепления перекрытий анкерами при помощи составленного проекта, на основе проведенных инженерных расчетов.

Из всех видов анкерного крепежа наиболее предпочтительными считаются анкеры из нержавейки, так как данный металл является идеальным для влажных сред, и подходит, как поддержка пустотелых, так и полнотелых перекрытий.

Как укоротить пустотную плиту?

Круглопустотные плиты выпускаются по заказ любых размеров, но бывают случаи, когда возникает необходимость уменьшить их длину или ширину, вырезать нужную форму, например для эркера или же сделать в плитах отверстие для выхода на чердак. В таких случаях плиту нужно рубить, применяя для этого болгарку, лом и кулачок. Несмотря на достаточно высокие прочностные характеристики плиты, рубится она достаточно легко – хватит 40 минут, чтобы отрезать лишние сантиметры плиты шириной 1,2 м.

Как это сделать? Рассмотрим варианты резки плиты поперек и вдоль. Чтобы разрубить плиту поперек, ее нужно расположить горизонтально, подложив под нее подкладки и нанеся на нее линии, по которым она будет укорачиваться. Подкладки должны находиться точно под линией разметки, а не по краям. Например, нужно отрезать полметра плиты. Для этого на расстоянии 500 мм от края проводится мелом линия на поверхности плиты, а точно под ней устанавливается подкладка. Если же подкладка будет находиться не под разметкой, а рядом, при резке бетонная поверхность будет, что называется «зализываться».

По отмеченной линии плита режется болгаркой с диском по бетону. После этого нужно кулачком постучать по пустотам около линии разреза. Удары кулачка должны приходиться точно по пустотам, а не по ребрам. Обычно плита пробивается с 3-4 удара кулачка. Эти действия повторяются по всей ширине плиты. Чтобы разрубить ребра, по ним наносятся удары тем же кулачком, только уже сбоку, а не сверху. Ненужный кусок плиты, лишенный опоры снизу, будет провисать под тяжестью своего веса, что ускорит и облегчит процесс резки. Далее с помощью лома пробивается нижняя стенка трубы, под которой находится арматура. Поверхность арматуры тщательно очищается от бетона, после чего она разрезается болгаркой с помощью диска по металлу.

Полученная укороченная плита будет иметь не совсем ровный край среза, который впоследствии нужно заделать забутовочным кирпичом с раствором, что не только скроет неровности, но и укрепит плиту.

Плиту можно разрезать и вдоль. Технология практически такая же, но требует меньше усилий и больше времени, ведь длина больше ширины. В этом случае кулачком нужно разбить только стенку пустоты, идущей вдоль плиты, предварительно сделав продольный надрез болгаркой по намеченной линии. Дальше ломом пробивается нижняя стенка трубы. В процессе резки в бетонном слое будут встречаться гладкие прутья арматурной сетки диаметром 3-8 мм. Их можно разрезать болгаркой.

При резке арматуры нужно учитывать, что она напряжена и может зажать режущий диск болгарки. Чтобы этого не произошло, прутья арматуры слегка не дорезаются до конца, а потом полученный надрез окончательно разъединяется ударом лома или кулачка. Еще один надежный способ резки арматуры – с использованием автогена.

Сравнительная легкость, с которой рубится круглопустотная плита, наталкивает на мысль, что не такая уж она и прочная. Но это не так. На самом деле эта плита может выдержать нагрузку до 800 кг/м2, которая в основном воспринимается арматурой и ребрами.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

  • подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
  • монтаж перекрытия;
  • крепление к фундаменту, этот процесс называется анкеровкой;
  • заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

  1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
  2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
  3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

  1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
  2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
  3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

  1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
  2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
  3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
  4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
  5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
  6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Особенности работ

Все виды железобетонных плит допускается монтировать на фундамент или несущие стены из кирпича, бетона, газобетона и других крупноформатных блоков. При этом стоит учитывать, что «коробку» из стеновых материалов с низкими показателями плотности (пеноблока, газоблока, керамзитобетона, полистиролбетон) необходимо дополнительно усилить армопоясом.

Рисунок 8. Укладка плиты на армопояс

Глубина опирания плит перекрытия на различные виды стен

Стандартный нахлест при установке плиты на несущие стены в зависимости от материала, из которого они возведены, должен составлять:

  • 50-90 мм – для крупноформатных блоков из бетона марки не ниже М100;
  • 90-120 мм – для стен из прочных мелкоштучных элементов (кирпича и т.д.);
  • 100-150 мм – для стеновых конструкций из материалов низкой плотности (газосиликат, пеноблок и др.);
  • в пределах 70 мм – для стальных несущих элементов (двутавровые балки и т.д.);
  • до 150 мм – для стен из камня.

Фото 9. Плиты уложены с соблюдением СНиП с опорой на 2 стороны, пространство над продольной стеной будет залито бетоном

Опирание плит перекрытия на стены: расчетные параметры

Однако обеспечить оптимальную глубину опирания получается не всегда. В таком случае нужно производить расчеты для вычисления минимально возможной величины. Подобные работы производятся квалифицированными специалистами при разработке проектно-технической документации.

Самостоятельно рассчитать нахлест без соответствующих знаний и навыков вряд ли получится, поскольку надо учитывать множество параметров:

  • все виды действующих нагрузок;
  • требуемый уровень сейсмостойкости строения;
  • длины и веса ЖБ плиты;
  • толщины несущей стены;
  • наличия в «стеновом пироге» теплоизоляционного и облицовочного материала.

Опирание пустотных плит перекрытия при монтаже

Как мы уже обсуждали выше, многопустотные плиты бывают нескольких видов по способу изготовления – ПК (опалубочного формования) и ПБ (безопалубочного формования)

Ввиду разной технологии изготовления, при монтаже важно учитывать конструктивные особенности выбранных железобетонных изделий.

Особое внимание при укладке плит марок ПК следует уделять нагрузкам от вышерасположенных строительных конструкций на торцы ЖБИ, поскольку с увеличением глубины опирания повышается и риск раздавливания торцевой части. Исключить подобные неприятности позволяют небольшие вертикальные сетки, на которые и приходятся сдавливающие нагрузки

Именно поэтому изделия данных марок не допускается самостоятельно резать, в связи с чем может возникнуть необходимость при закупке плит большой длины.

С целью увеличения жесткости торцов изделий ПК рекомендуется заделывать технологические пустоты с одной из сторон. Отверстия можно заполнить бетоном марки М-200 либо заложить половинками полнотелого прочного кирпича.

Фото 10. Заделка пустот керамическим кирпичом

Глубина опирания плит серии ПБ не является строго регламентированным параметром, но на лучше не превышать показатель в 120 мм. Особенности конструкции технологических пустот и безопалубочная технология производства обеспечивают достаточную прочность их торцевых участков. При условии, что в процессе эксплуатации на торцы изделия будут воздействовать допустимые для него нагрузки, никаких проблем не возникнет.

Фото 11. Технология производства плит ПБ и конструкция армирующего каркаса позволяет резать их под любым углом

Важно знать:

  • Опирание плит перекрытия ПБ по трем и более сторонам не допускается.
  • Укладка облегченных изделий по технике исполнения и величине нахлеста на стены не отличается от монтажа их стандартных аналогов.

Раствор для укладки плит перекрытия

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

3 – несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции – 70 ммна железобетонные конструкции – 75 ммна каменные конструкции – 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

Опалубка при монтаже плит

Опалубка может быть самодельной или готовой. Готовая, от производителя выполнена из деревянных материалов или из металла. В них предусмотрен механизм регулировки высоты. Процесс установки заводской опалубки нетрудоемкий, технология её использования подробно описана в инструкции

Сложнее установить опалубку самостоятельно, так как для этого важно ровно нарезать все детали. От аккуратности выполнения нарезки и сооружения опалубки зависит качество готовых плит

Размер зависит от габаритов перекрытий и места будущей установки. Не нужна опалубка при строительстве перекрытий с использованием плит, изготовленных на производстве и при монтаже деревянных перекрытий (в этих случаях достаточно подпорок).

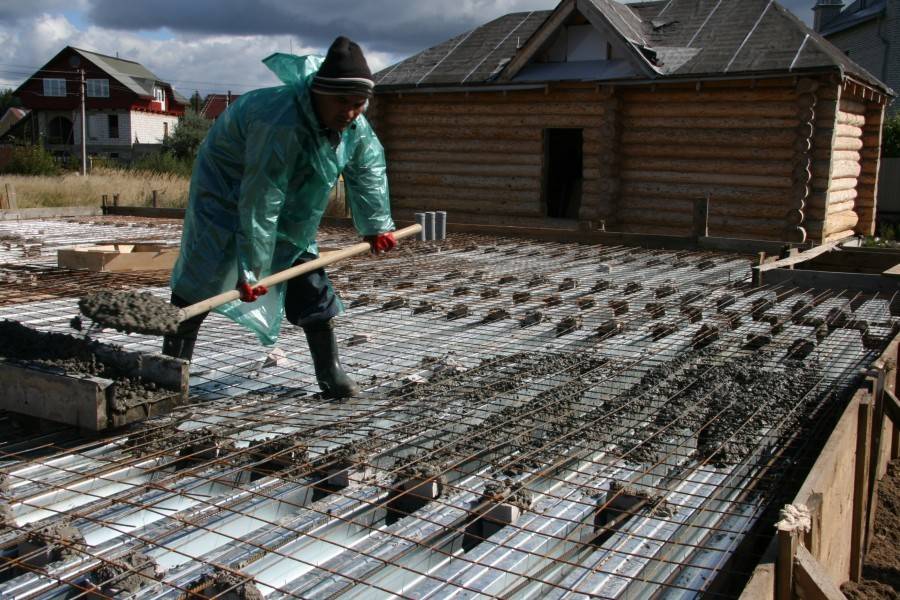

Заливка бетонных перекрытий методом несъёмной опалубки

Способы анкеровки

Анкеровка плит перекрытия между собой и с несущими стенами может быть выполнена несколькими способами:

  • С помощью арматуры – она крепится к монтажным петлям железобетонных изделий. При этом варианте также выполняется связь со стенами с применением Г-образных прутков. При отсутствии монтажных петель арматурные стержни привариваются к пластине, она размещается в шве между соседними плитами, которые впоследствии заливаются бетоном.

    Фото 2. Анкеровка плит арматурой

  • Путем обустройства кольцевого анкера – предполагает зажатие плит со всех сторон монолитным железобетонным поясом, который по конструкции напоминает сейсмопояс (или армопояс, выполняемый под плитами перекрытий в случае газобетонных стен). Для этого по периметру уложенных плит сооружается опалубка шириной 100-150 мм, в нее размещается арматурный каркас и заливается бетон. При создании каркаса соединения арматуры между собой по длине выполняется внахлест примерно на 400-500 мм вязальной проволокой.

    Фото 3. Кольцевой бетонный анкер с дополнительным креплением плит Г-образными прутками, утопленными в монолитный пояс

Аспекты проектирования зданий и сооружений

На стадии проектирования важно учитывать допустимые размеры плит и делать расчеты, исходя из их габаритов. На практике нередко встречаются случаи, когда процесс строительства осуществляется по чужому проекту с наиболее удобной планировкой

Для успешной реализации таких проектов необходимо придерживаться строго соответствия заложенным в смете проекта материалов. Недопустимо использование проектов для других типов материалов с применением бетонных перекрытий, не обеспечивающих ввиду своих геометрических размеров необходимую величину напуска. В случае, когда расчетные данные оказываются неверными, а длина железобетонных изделий не соответствует реальным, имеющиеся в наличии плиты для установки и монтажа необходимо рубить или пилить.

В идеальном варианте чтобы, уменьшить до минимума себестоимость строительства, необходимо осуществлять монтаж плит нужной длины и габаритов непосредственно с машины. При этом сокращаются расходы на погрузочно-разгрузочные работы, отсутствует необходимость оборудования площадки для складирования и штабелирования стройматериалов. По правилам хранения ЖБИ можно укладывать лишь на ровный грунт с деревянными подкладками, установленными на расстоянии 400 мм от края. Высота штабеля не может превышать 2,5 метра, а железобетонные изделия должны быть разделены между собой рейками толщиной не менее 25 мм. Хранение плит производится под навесом, предотвращающим попадание осадков на поверхность будущих перекрытий. Места складирования выбирают из учета доступности при работе крана.

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия

, необходимо тщательноподготовить опорные площадки .

  • Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
  • Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
  • Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

На что стоит обратить особое внимание

Следует отметить, что тычковым должен быть самый последний ряд кладки (кирпичной). Это подразумевает наличие исключительно тычков в верхнем ряду кладки несущих стен, если смотреть изнутри рабочей комнаты. Если толщина несущей стены всего полтора кирпича, то самый последний ряд должен быть выполнен одним из двух способов. Армированный пояс рекомендуется использовать непосредственно перед укладкой монтируемых плит перекрытий на стены. Блоки могут быть изготовлены из шлака, газосиликата или пенобетона. Толщина такого слоя составляет 150-200 мм. Для этого либо бетонный раствор заливается непосредственно в опалубку, либо подразумевает использование специальных блоков, которые имеют U-образную форму по всему периметру коробки. Это подразумевает не только несущие, но и обычные стены.

При использовании конструкций, изготовленных по принципу пустот, все отверстия следует заделать. Делать это следует до того, как будет произведена их установка и пока они хаотично лежат на земле. Исходя из ГЭСН, можно с уверенностью сказать, что заделать необходимо лишь ту сторону, которая опирается на наружную часть стены, что позволит снизить риск промерзания используемой конструкции. Также подобные манипуляции следует провести с той стороной, которая опирается на внутреннюю перегородку, это необходимо сделать для увеличения прочности конструкции. Более детальная технологическая карта должна находиться у рабочих.

Ошибки в процессе работ

Если проектировщик допускает ошибки, отступает от нормативных требований или упускает важные детали при выполнении сопряжения, возможно наступление тяжёлых последствий:

  • При недостаточно глубокой заделке может произойти местное смятие кладки, что чревато потерей геометрической неизменяемости всего сооружения с последующим обрушением.
  • При глубокой заделке могут образоваться зоны промерзания конструкции, скопление конденсата от точки росы в помещении.
  • При похождении сквозь вентканалы может понадобиться частичная подрезка торца плиты.
  • Если фактически возведённые стены имеют незначительное отклонение от вертикальной оси, а проектировщик не предусмотрел запас при расчёте опирания, вся конструкция перекрытия перестанет удовлетворять требованиям СНиП.

Таким образом, при расчёте опирания плиты перекрытия на стены следует учесть все особенности монтажа конструкции – от рекомендованных нормативными документами значений до человеческого фактора и возможных отклонений конструкции от проектных габаритов.

Как анкеровать плиты?

В проекте обязательно должна быть схема, по которой анкеруются плиты – если ее нет, можно воспользоваться типовой. После этого все зазоры между панелями и отверстия необходимо залить раствором, чтобы создать монолитную конструкцию. Это обеспечивает необходимую жесткость, а также должный уровень тепло- и звукоизоляции. Если у вас есть основания предполагать, что в полости внутри панелей каким-то образом попала вода, обязательно избавьтесь от нее – для этого понадобится просверлить отверстия. В противном случае зимой при низкой температуре вода превратится в лед и разрушит перекрытие.
