Кондиционер. Что это?

Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?

Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.

Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).

Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном

Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта

Как правильно выполнять монтаж кондиционера?

Дополнительно можно спрятать в стены различные элементы сплит-систем, которые не обладают очень красивым видом, а к ним относятся трубы и провода. В этом случае можно выполнить монтаж так, чтобы никаким образом не был испорчен внешний вид определенного помещения. Поэтому лучше всего заниматься монтажом на этапе проведения в квартире или доме капитального ремонта или же непосредственно в процессе строительства сооружения.

Сам процесс монтажа системы заключается в нескольких последовательных этапах:

Установка внутреннего блока сплит-системы. Данная работа должна выполняться по уровню, а при этом располагается прибор обычно на максимальной близости к потолку помещения. Монтаж выполняется таким образом, чтобы прибор не располагался напротив мест, где люди спят или постоянно сидят, а иначе на них постоянно будет попадать много холодного воздуха, приводящего к дискомфорту. Под блоком не должно быть лишних элементов, которые могут препятствовать его нормальной работе.

Установка наружного блока сплит-системы, которая должна быть выполнена в соответствии со всеми требованиями. Если выполнять все работы приходится на довольно существенной высоте, то тут придется воспользоваться специальным оборудованием, а именно вышкой. Ее крепление выполняется за счет походящих и надежных кронштейнов, которые легко будут выдерживать вес от этого тяжелого и специфического оборудования. Установка должна производиться по уровню, а если он монтируется на крыше, то перед и за прибором не должно быть каких-либо элементов, которые могут препятствовать воздухообмену в теплообменнике.
Соединение внутреннего и наружного блока, которое выполняется с помощью медных трубок и электрических кабелей

Также на этом этапе происходит вывод дренажной трубки и развальцовка медных трубок.
После всех выполненных работ важно убедиться в работоспособности системы, а также необходимо убедиться, что конденсат эффективно выводится на улицу и не возникает каких-либо других проблем. При этом нужно дополнительно уделить много внимания наладке оборудования, поскольку основные пользователи должны легко справляться с этой задачей, а пользоваться они должны пультом, с помощью которого будут устанавливать все необходимые и комфортные для них параметры работы оборудования.

Таким образом, установка мульти сплит-системы считается вполне простой, быстрой и не слишком сложной задачей, которая осуществляется своими руками, если знать все основные правила и требования, а также важно точно следовать правильной последовательности всех этапов. При этом важно учитывать, что для конкретного помещения или сразу нескольких помещений должно быть подобрано наиболее оптимальное и подходящее оборудование, мощность и другие параметры которого будут такими, чтобы кондиционер легко справлялся со своими основными задачами

К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой. Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы.

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

  • вентилятора;
  • компрессора;
  • конденсатора;
  • четырехходового клапана;
  • фильтра;
  • платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

  • соединений штуцерного типа;
  • защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

  • спиральные;
  • поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

  Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Техническое задание на монтаж кондиционера

Перед тем, как приступить к установке климатической техники, проектировщиком составляется техническое задание на монтаж кондиционера, который включает в себя:

  • описание объекта со всеми архитектурными особенностями и его точный адрес;
  • требования к монтажу кондиционеров с учетом этих особенностей;
  • описание необходимого оборудования и материалов.

Наиболее объемным является пункт, включающий требования к монтажу систем кондиционирования, а именно полное поэтапное описание:

  • пробивки отверстий в стенах;
  • крепления кронштейнов и блоков к ним;
  • прокладывания фреоновой магистрали;
  • подсоединения межблочных проводов и питающего кабеля;
  • установки дренажного шланга;
  • процесса опрессовки и вакуумации холодильного контура;
  • установки автоматов защиты и подключения к действующей сети.

Большинство компаний не составляют техническое задание для монтажа одного кондиционера, так как на место выезжает сотрудник фирмы и накидывает примерный план последующей установки. В данном случае требования к монтажу кондиционера соблюсти не будет проблемой, поэтому основная часть фирм работает по упрощенной схеме, ведь у опытных техников вряд ли возникнут сложности со стандартной установкой настенной сплит-системы.

Если поступает заказ на большие объемы, где требуется провести работы по установке нескольких единиц техники на крупном объекте, то составления технического задания на монтаж кондиционеров проектировщику не избежать. При этом будет тщательно описан каждый этап для каждого прибора в отдельности.

Когда с документацией покончено, приступают к исполнению обязательств по договору с заказчиком, то есть непосредственно к монтажу выбранной системы кондиционирования на объекте.

Технические особенности

В большинстве случаев монтаж наружного компрессора выполняется специалистами по промышленному альпинизму (иногда с применением автовышки).

Установка кондиционера на фасаде здания должна соответствовать следующим техническим нормам и правилам:

  1. поверхность, на которой монтируется внешний блок, кронштейны и дюбеля способны выдержать двойной вес конструкции;
  2. система крепится к стене дома, а не к утеплительным слоям;
  3. кронштейны устанавливаются при помощи длинных анкерных болтов — отверстия для них сверлят под прямым углом (все виды работ контролируются строительным уровнем);
  4. внешний агрегат монтируется строго горизонтально;
  5. пространство, где устанавливается наружный блок, должно хорошо вентилироваться (нужно обеспечить максимальное поступление воздуха);
  6. место расположения кронштейна должно иметь доступ для профилактики и ремонта;
  7. для снижения вибрации и шума применяются различные уплотнители;
  8. между поверхностью стены и агрегатом должен быть зазор не меньше 100 мм;
  9. рама кронштейна наружного блока должна располагаться ниже уровня внутреннего блока не менее чем на 100 см;
  10. длина соединительной магистрали сплит-системы не должна превышать 15 м (оптимальное расстояние 3–5 м);
  11. сток конденсата не должен попадать на прохожих или окна соседей (желательно проведение трубки для стока воды в канализационную систему).

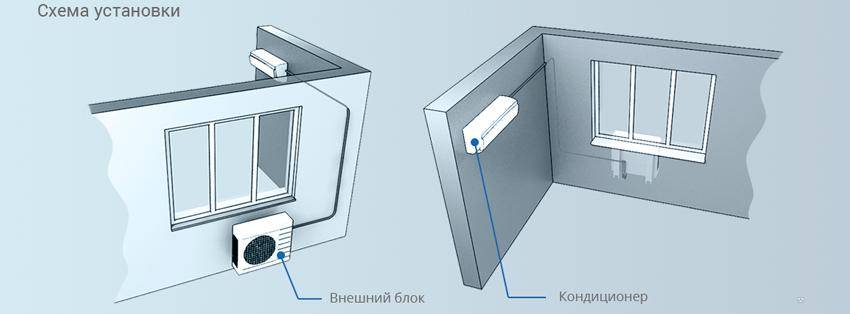

Внешний блок в большинстве случаев устанавливается под окном или сбоку от него (не захватывая территории соседней квартиры). Для верхних этажей дома возможен монтаж на крыше. На первом этаже можно укрепить компрессор под балконом или в подвале. На стены из газобетона устанавливать наружные конструкции нежелательно.

Особенности установки кондиционера требуют привлечения специалистов — самостоятельный монтаж может привести к преждевременной поломке охладителя. Кроме того, фирма, производящая монтаж, гарантирует качество выполненных работ и может производить профилактические работы по чистке оборудования.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

  • Значительная экономия денежных средств
  • Самостоятельный выбор места и планирование работ в течение дня
  • Качество зависит только от человека
  • Можно выбрать самые качественные материалы для монтажа

Недостатки:

  • Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
  • Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

  • Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
  • Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
  • Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
  • Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Устройство сплит системы

Чтобы понять, как правильно пользоваться сплит-системой, для начала нужно разобраться – что она из себя представляет, как лучше подобрать подходящую модель и где разместить.

Сплит система – это один из вариантов кондиционера, когда он состоит не из одного блока (как оконный или мобильный), а из двух – внутреннего и внешнего.

Из всех разновидностей сплитов – настенный, самый распространенный и востребованный. Другие виды, как колонные, кассетные, канальные и напольные, используются в разы меньше.

Только моноблочные оконные и громоздские канальные кондиционеры на основе принудительной вентиляции могут обеспечить приток свежего воздуха. Основным минусом считается слабая производительность систем, вместо необходимых 65 куб. м. в час, они могут обеспечить лишь 20-30

Ошибкой будет считать, что через наружный блок поступает и охлаждается свежий воздух, а использованный выталкивается наружу. На самом деле, в помещении циркулирует один и тот же воздух. Его забор происходит через внутренний блок, охлаждается и возвращается обратно.

Если не углубляться в процесс, то кондиционер работает насосом по перекачке/транспортировке тепла, таким образом, его излишек поглощается при испарении фреона во внутреннем блоке и переносится в наружный блок. В случае режима обогрева, каждый блок выполняет обратную функцию.

Высокий показатель коэффициента теплопроводности меди среди металлов сопоставим только с серебром, поэтому, несмотря на цену, ее применяют для изготовления теплообменников. Только в одном блоке сплит системы длина медных трубок может превысить сотни метров

Каждая сплит-система состоит из двух частей – наружный и внутренний блоки, которые соединяются магистралями, которые включают в себя: медный трубопровод с фреоном, трубку для конденсата и кабели питания.

В каждом из блоков есть свой радиатор, по одному вентилятору, разнообразные фильтры, один общий компрессор и клапан в наружной части.

При обычной стандартной установке внутренний блок устанавливается около окна, а внешний – снаружи под окном. При оптимальной длине трассы между блоками не более пяти метров, это размещение самое удачное.

Санкции за несогласованный монтаж

За отсутствие разрешения на установку кондиционера полагается административный штраф. Также судебные органы могут обязать узаконить монтаж или демонтировать оборудование.

Такие ситуации крайне редки и случаются лишь когда наружный блок нарушает вид исторического здания или создает проблемы жильцам соседних квартир.

На практике соседи обращаются с жалобой в управляющую компанию, прокуратуру или в суд в следующих случаях:

  • сильный шум от компрессора внешнего блока;
  • попадание конденсата из дренажной трубки на оконные стекла, подоконники или в окна;
  • нарушение обзора с балкона или из окна квартиры.

При таких условиях проблемы возникнут независимо от наличия разрешения на установку кондиционера на фасаде дома. Даже если местные власти не требуют согласовывать с ними монтаж сплит-систем, оборудование не должно мешать другим жильцам.

Поэтому нужно правильно выбирать место монтажа и сделать так, чтобы устройство соответствовало простым требованиям:

  • шум агрегата не должен нарушать покой соседей;
  • внешний блок нельзя ставить на общих лоджиях и балконах;
  • отвод конденсата должен быть организован так, чтобы капли не барабанили по подоконникам и не брызгали в окна;
  • место установки должно выглядеть аккуратным — без щелей и болтающихся проводов.

Соблюдение этих норм гарантирует, что сплит-система не помешает другим жильцам и они не станут обращаться с жалобами или исками.

Однако, если местные власти требуют согласования монтажа внешних блоков, лучше пройти эту процедуру. Это гарантирует отсутствие штрафов и судебных разбирательств. В некоторых регионах при выдаче разрешений требуется лишь заявление с указанием модели кондиционера и квитанция об оплате государственного сбора.

Вывод: Если фасад здания не представляет собой «эксклюзивный» дизайн, то проблем с установкой внешнего блока обычно не возникает (это касается хрущевок, традиционных кирпичных и панельных домов). В ином случае все вопросы проще будет решить с управляющей организаций, а не ходить собирать подписи со всех жильцов дома.

Санкции за несогласованный монтаж

За отсутствие разрешения на установку кондиционера полагается административный штраф. Также судебные органы могут обязать узаконить монтаж или демонтировать оборудование.

Такие ситуации крайне редки и случаются лишь когда наружный блок нарушает вид исторического здания или создает проблемы жильцам соседних квартир.

На практике соседи обращаются с жалобой в управляющую компанию, прокуратуру или в суд в следующих случаях:

  • сильный шум от компрессора внешнего блока;
  • попадание конденсата из дренажной трубки на оконные стекла, подоконники или в окна;
  • нарушение обзора с балкона или из окна квартиры.

При таких условиях проблемы возникнут независимо от наличия разрешения на установку кондиционера на фасаде дома. Даже если местные власти не требуют согласовывать с ними монтаж сплит-систем, оборудование не должно мешать другим жильцам.

Поэтому нужно правильно выбирать место монтажа и сделать так, чтобы устройство соответствовало простым требованиям:

  • шум агрегата не должен нарушать покой соседей;
  • внешний блок нельзя ставить на общих лоджиях и балконах;
  • отвод конденсата должен быть организован так, чтобы капли не барабанили по подоконникам и не брызгали в окна;
  • место установки должно выглядеть аккуратным — без щелей и болтающихся проводов.

Соблюдение этих норм гарантирует, что сплит-система не помешает другим жильцам и они не станут обращаться с жалобами или исками.

Однако, если местные власти требуют согласования монтажа внешних блоков, лучше пройти эту процедуру. Это гарантирует отсутствие штрафов и судебных разбирательств. В некоторых регионах при выдаче разрешений требуется лишь заявление с указанием модели кондиционера и квитанция об оплате государственного сбора.

Вывод: Если фасад здания не представляет собой «эксклюзивный» дизайн, то проблем с установкой внешнего блока обычно не возникает (это касается хрущевок, традиционных кирпичных и панельных домов). В ином случае все вопросы проще будет решить с управляющей организаций, а не ходить собирать подписи со всех жильцов дома.

Этапы установки кондиционера

     Этапы монтажа кондиционеров включают в себя ряд мероприятий и правил.

Первый этап установки кондиционера

     Желательно купить кондиционеры до косметического ремонта. Цена каждой модели индивидуальна и зависит от фирмы производителя и желаемого функционала.

    Первый шаг подразумевает закладку и устройство всех необходимых коммуникаций. Для этого предварительно производят штробление стен создают углубление в стене, в которое затем помещают электропроводку, дренажную трубку и теплоизолированные медные трубы. На фасаде здания устанавливают кронштейны и крепят внешний блок, если кондиционер уже приобретен. Во избежание загрязнения и окисления медных трубок в процессе ремонта, «магистраль» надежно герметизируют.

     Здесь кроется ответ на вопрос: «На каком этапе установить кондиционер?» Во время замены розеток, замазывания дыр, прокладывания проводки, сверления и прочих внедрений в целостность стен, то есть до начала штукатурки и оклейки обоев.

Второй этап установки кондиционера

     Когда косметические работы в помещении окончены, можно приступать ко второй стадии. После разгерметизации «трассы» производят установку внутреннего блока. Затем подключают коммуникации и вакуумируют систему. После проверки герметичности запускают фреон. В финале производят проверку всех функций и режимов на работоспособность.

     Установка кондиционера в два этапа, цена, которая приятно удивит, подключение, монтаж все это входит в услуги компании CLI.RU.

     Мы занимаемся продажей и монтажом кондиционеров. Также возьмем на себя ответственность за обслуживание техники и сделаем все быстро, качественно и недорого.

     При заказе у нас монтажных работ в Москве и ближайшем Подмосковье, все необходимое доставим бесплатно. Узнать подробности и сколько стоит доставка в другие города, можно по телефону или заполнив форму обратной связи на сайте.

     Ремонт квартиры трудоемкий процесс

Крайне важно учесть все детали, действовать последовательно и обдуманно. Мы будем рады оказать поддержку и сделать так, чтобы установка кондиционера в два этапа с нашей помощью прошла четко и слаженно, а результат соответствовал ожиданиям и приносил исключительно радость и комфорт

Интересно почитать

Важные особенности монтажа в 2 этапа для пользователя

  1. Самым сложным в этом деле это найти ответственных исполнителей, которые с серьезностью подойдут к решению вашей задачи. При этом они должны будут учесть все ваши пожелания и особенности интерьера. После чего предложить наиболее рациональные варианты с точки зрения эффективности и комфорта. Непросто найти мастеров, которые думают в первую очередь об удобстве пользователя. Некоторых интересует лишь собственная выгода.
  2. Уже на первом этапе должно быть предусмотрено место под кондиционер. Нужно минимум знать: где будет располагаться мебель, на сколько «обнизится» потолок, какого размера будут потолочные багеты. Знаю задача сложная! Но её нужно решать!
  3. Если вы приобретете кондиционер на первом этапе, то это будет плюсом при укладке магистралей. Будут на 100% известны все характеристики устройства (поскольку сейчас очень много различных систем). Но на первом этапе все же можно обойтись без покупки кондиционера.

Нюансы укладки трассы для монтажных бригад

  1. Внешний блок лучше располагать так, чтобы он был доступен для обслуживания в будущем без привлечения спецтехники (или альпинистов). Внешний блок не должен снаружи «заступать» на стену соседа.
  2. Нужно узнать у владельца точные отступы внутреннего блока от потолка (багета), штор, карнизов.
  3. Обязательно фиксируйте все договоренности по отступам на бумаге. Особенно, если всё обговаривается не на прямую с владельцем. В крайнем случае, после укладки «трассы» на стене рисуем блок, «обнижение» потолка, и ФОТОГРАФИРУЕМ!
  4. Если в местах крепления внутреннего блока находятся провода, то учитывайте их расположение, а лучше договоритесь об их переносе.
  5. В большинстве случаев «трасса» подводится к левой части блока, но бывают исключения (например, для новинки 2016 года от LG серии ARTCOOL вывод трассы нужно делать справа). Об этом я бы не упоминал, если бы не встречал таких ошибок.
  6. Советую укладывать дополнительный провод на случай «питания» к внешнему блоку или дополнительного провода датчика.
  7. Если кондиционер будет приобретаться после укладки «трассы», то согласуйте его характеристики (в первую очередь это размеры внутреннего блока, диаметр трубок, мощность потребления) с будущим пользователем.

Подводя итог, хочу сказать, что если не предусмотреть кондиционер сразу, то по завершению ремонта выбор места установки будет ограничен. В этой статье я рассказал про основные моменты установки кондиционера в 2 этапа. Может я что-то не учел, поэтому дополняйте своими комментариями!

Почему необходимо составить проект?

Соблюдение необходимых норм и точный расчет нагрузки на систему кондиционирования избавляет пользователей от массы проблем. В процессе создания плана учитывается огромное количество факторов, которые могут повлиять на эффективность работы оборудования. Без учета этих нюансов функционирование звеньев системы кондиционирования может иметь недопустимо низкий КПД.

Грамотный подход к созданию проекта дает возможность реализовать ключевые задачи, к которым стоит отнести:

  • поддержание оптимальной температуры и влажности в здании;
  • выбор наиболее подходящей климатической и вентиляционной техники;
  • возможность мультизональной настройки температурного режима;
  • щадящая эксплуатация оборудования, которая способствует его износостойкости;
  • организация правильного направления потоков движения воздуха;
  • предельно низкое потребление электроэнергии для достижения заданных температурных режимов и пр.

При проектировании дополнительно учитываются и эстетические особенности установки кондиционера. Система, охлаждающая воздух, может быть филигранно вписана в интерьер, если к ее интеграции в помещение подойти грамотно и с опытом.

Эстетично вмонтированный кондиционер может оставаться практически незаметным для гостей и абсолютно не влиять на общую идею дизайна интерьера

Этап планирования системы кондиционирования нельзя пропускать, так как именно четкий план позволяет разработать действенную концепцию охлаждения любого помещения или целого здания, подготовить необходимые чертежи и конкретные задания для монтажных бригад, электриков и других специалистов.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Четвертый этап – штробление стенок зданий или его пола

Чтобы объединить фреоновые трубки с электропроводом с поддержкой блока самой сплит-системы, нужно проломить отверстие на поверхности стены либо на самой плоскости потолка. Стоит отметить, что монтаж систем вентиляции и кондиционирования – это достаточно сложный процесс, который требует особой внимательности.

Когда по какой-либо причине вы не имеете возможности приобрести новый кондиционер на протяжении проведения ремонтных работ, или же вы желаете устанавливать блок кондиционера лишь после того, когда ремонт будет окончен – вы сможете заложить трассу, а также законсервировать ее. Самостоятельно монтировать кондиционер нужно осуществлять правильно сразу, поскольку при повторном снятии, корпус расшатывается, и мелкие детали могут выйти из строя. После полного окончания ремонта, сам кондиционер, который не пострадал от пыли и мусора, будет установлен непосредственно на желаемое вами место, а вот коммуникации будут перекрыты в самих стенах.

Если же штробить нельзя, к примеру, тогда монтирование кондиционера осуществляется сразу после завершения процесса ремонта, провода и трубы можно просто спрятать за специальным декоративными пластиковыми небольшими коробами.

Третий этап – установка внутреннего блока кондиционера


кондиционер своими руками

Следует обязательно отметить, что сам внутренний блок также не рекомендуется крепить в таких местах в помещении:

  1. Непосредственно над своим собственным местом работы или же кроватью, поскольку имеется опасность все время простуживаться.
  2. Монтаж вентиляции и кондиционирования выполнять намного удобнее либо до, либо вовремя проведения ремонта. В таком случае, все коммуникации будут скрыты внутри стенок, а интерьер помещения абсолютно не будет портиться коробами и проводами.
  3. Кондиционер, по сравнению, к примеру с холодильником или телевизором, не получится подключить и он заработает. Техника данного вида требует очень грамотного монтажа, а также специальных инструментов и приспособлений. Длительность и качество работы кондиционера напрямую зависят от того, как он будет установлен. Но, честно говоря, самостоятельно монтировать кондиционер – достаточно сложно и это требует много усилий и времени.
  4. Сверху источников тепла. В любом случае, кондиционер станет непрерывно действовать для охлаждения, а также может достаточно быстро испортиться.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
