Установка кондиционера в квартире своими руками

Выбор места монтажа для внутреннего блока

Перед выбором места установки сплит системы учитывайте, что электрический кабель должен устанавливаться только горизонтально или вертикально. В первом варианте соблюдайте расстояния до карниза – 5 – 10 см, до потолка 15 см, до плинтуса – 15 – 20 см.

Выбирая место установки сплит системы, учитывайте данные, указанные в паспорте оборудования и технические требования.

Монтаж внутреннего блока проводят, исходя из параметров:

Расстояние от корпуса до потолка не должно быть менее 15 см, некоторые компании рекомендуют располагать блок на 20 – 30 см ниже потолка;
До боковой стены не должно быть более 30 см;
До ближайшего препятствия на пути воздушного потока – 1,5 м.

Наружный корпус сплит системы располагают на стене максимально близко к окну, на балконной раме, если она выдержит вес корпуса. Во втором варианте установки сплит системы учитывается дополнительный запас прочности, для снега, порывов ветра, налипания льда. Если жилье расположено на первом этаже, внешний корпус устанавливают выше уровня досягаемости.

Для квартир, расположенных на втором этаже и выше, такое расположение не обязательно и наружный корпус монтируют под окном или сбоку. Главный критерий при этом – расстояние между двумя блоками сплит системы.

Обратите внимание! Выбирая место монтажа внешнего корпуса кондиционера, учитывайте способность стены/балконной рамы выдержать нагрузку. Этот пункт особенно важен, если наружная стена дома отделана плиткой или утеплителем

Производители указывают предельное расстояние между блоками . Это 1,5 – 3 м. Если в технической документации не оговорено расстояние между корпусами сплит систем, их можно установить спина к спине. Это облегчает монтаж и сокращает расходы на материалы.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

2 блока – внутренний и наружный;
Фильтры;
Дистанционный пульт управления (батарейки в комплект не входят);
Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
Дренажная помпа (в дорогих моделях);
Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
Регулирующее устройство для контроля над давлением конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Этап первый: устанавливаем внутренний блок

Если вы решили установить мобильный кондиционер дома, то можете не беспокоиться о процессе монтажа, достаточно лишь поставить его в необходимое место. А вот со сплит-системой придётся потрудиться, поскольку она состоит из двух блоков, каждый из которых нуждается в отдельной установке. Если говорить о внутреннем блоке, то к его монтажу предъявляется ряд требований. Так, к примеру, он должен быть на некотором расстоянии от потолка, которое не должно быть меньше десяти сантиметров.

Требуется такой отступ от стены, чтобы стало возможным обеспечение дистанции между шторами и устройством не менее десяти сантиметров. В условиях меньшего расстояния занавески или шторы будут постоянно развеваться, что также нежелательно. Далее устанавливаем монтажную планку, при этом необходимо придерживаться уровня. Предварительно также следует обустроить разметку, которая выполняется посредством дюбелей и перфоратора.

Дальнейшая самостоятельная установка кондиционера предполагает проделывание сквозного отверстия в стене, которое требуется для того чтобы там проложить магистраль и дренажной системы. С этой целью требуется взять бур, диаметр которого составляет сорок пять миллиметров, после чего и можно приступать к проделыванию отверстия. Следует выполнять данный тоннель таким образом, чтобы был обеспечен небольшой уклон, требуемый для стекания по нему конденсата. Дальнейшие действия будут связаны со сбором и подключением трассы. Сперва необходимо замерить требуемую длину трубы и нарезать их. Для этого потребуется использование трубореза. А вот ножовку по металлу лучше не использовать, поскольку попавшая вовнутрь стружка приведёт к поломке компрессора.

Далее следует соединение труб – используется вальцевание. От того, как качественно будет выполнена данная операция, зависит также и качество соединения, удерживающего хладагент. Ещё до начала вальцевания требуется надеть гайку на трубку. Объясняется данное требование невозможностью подобного действия в будущем

Важно также как можно крепче прикрутить гайки к внутреннему блоку, это только улучшает качество соединения

Присоединённые трубки, электропроводка, а также дренажная система должны быть утеплены и обмотаны лентой. Далее свободные магистральные концы требуется вставить в предварительно проделанное отверстие в стене. Что касается самого внутреннего блока, то у него осуществляется установка на планку. На этом этапы установки кондиционера, связанные с его внутренним блоком, можно считать завершёнными. Теперь переходим к следующим действиям по установке внешнего блока.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

перфаратор SDS Max;
труборез;
инструмент для развальцовки;
вакуумный насос;
манометрический коллектор.

Монтаж устройства включает в себя следующие операции:

Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
Дрель для установки крепежа с набором сверл разного диаметра.
Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
Развальцовщик для медных труб.

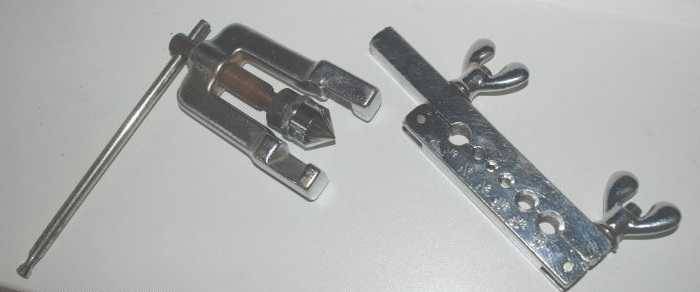

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Факторы, влияющие на выбор места

Каждый вид кондиционера имеет особенности работы и установки. Место монтажа во многом зависит от вида конструкции прибора. Если это оконная модель, то её расположение очевидно.

Это не самое лучшее место размещения прибора. Большим минусом работы оконных кондиционеров является повышенный уровень шума при работе. Серьёзно задуматься над местом установки приходится при монтаже сплит-систем. Они состоят из двух блоков: внешнего и внутреннего.

Располагать внутренний блок в помещении нужно так, чтобы создаваемые им в ходе работы воздушные потоки не попадали на человека. Они могут вызвать у него различные простудные заболевания.

На пути воздушных потоков не должна стоять и мебель. Она снижает эффективность работы сплит-системы. Учитывается при монтаже кондиционеров и такой фактор, как расположение в помещении окон и дверей.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если прибор устанавливается в помещении, расположенном на солнечной стороне, то поток охлаждённого воздуха должен быть направлен перпендикулярно притоку тепла, проникающего в помещение через окна.

Относительно двери кондиционеры лучше размещать на противоположной им стороне

Для бесперебойной работы приборов важно, чтобы они не попадали в зону сквозняков. Они могут вывести их из строя

При установке кондиционеров необходимо руководствоваться рекомендациями производителей рядом общепринятых правил и требований.

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

станет работать практически непрерывно;
будет расходовать много энергии;
вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Материалы и инструменты для установки

Для самостоятельного монтажа сплит системы потребуются:

1. Кабель 4-х жильный диаметром 2 – 2, 5 мм² (точный параметр указывается в паспорте техники);
2. L-образные кронштейны для установки наружного блока. Их несущая способность должна быть в 4 – 5 раз больше массы внешнего корпуса кондиционера. Перед тем, как правильно установить кондиционер в квартире рассчитайте запас прочности. Это необходимо для надежности крепления в сложных погодных условиях – снег, порывы ветра, обледенение. Размеры кронштейнов должны соответствовать размерам наружного блока.
3. Бесшовные медные трубки с толстыми стенками (если их нет в заводской комплектации). Диаметр в 2 вариантах – больший и меньший. Для монтажа кондиционера выбирайте специальную мягкую медь, легко поддающуюся развальцовке. Такой материал используется в холодильной промышленности. Длина труб соответствует длине трассы + 30 см. Для недопущения попадания пыли внутрь трубок, их транспортируют с заглушенными краями.
4. Каучуковые утеплители для медных труб. Длина отрезков равняется длине трассы. Для каждого диаметра медных труб подбирайте отдельный утеплитель.
5. Гофрированный шланг с внутренней спиралью из пластика. Этот расходник используется как дренажная труба. Иногда вместо него устанавливают пропиленовую трубу. Длина дренажной трубки на 80 см больше длины трассы.
6. Пластиковый короб для коммуникаций.
7. Дюбели, болты, анкера. Количество и размеры зависят от типа стен и кронштейнов.

Кроме того, для монтажа кондиционера своими руками запаситесь перфоратором, труборезами, развальцовщиками, дрелью.

Для жильцов первого-второго этажей рекомендуется установить антивандальный кожух.

Если накопитель установлен выше сливной трубки, помпа не потребуется, так как конденсат будет стекать естественным путем. В иной ситуации придется купить дренажный насос, который будет перекачивать образующуюся жидкость.

Расчет мощности аппарата

Экономить на покупке, приобретая более дешевую модель кондиционера за счет низкой мощности охлаждения, недальновидно. Слабый прибор не справится с охлаждением большой солнечной комнаты.

А вас ожидают такие «сюрпризы», как:

несоответствие заданной температуры и фактической;
быстрая поломка кондиционера из-за перегрева;
бесполезные затраты на техобслуживание, ремонт.

Определить требуемую для конкретного помещения мощность охлаждения кондиционера можно из простого расчета – площадь комнаты разделить на 10. Это при стандартной высоте потолка 2,5-3 м. Если потолки выше – увеличивайте мощность пропорционально высоте.

Покупку слишком мощного кондиционера нельзя считать рациональной. Он будет громко работать впустую, потребует больших затрат на монтаж

Например, для площади 15 м2 и высоты 3,5 м будет достаточно прибора 1,8 кВт. Большей мощности потребует мансарда, увеличивайте еще на 2-3 % пропорционально количеству постоянно находящихся в помещении людей. Для солнечной стороны добавьте еще процентов 10. В итоге максимальная мощность охлаждения домашнего кондиционера не должна превышать 4 кВт.
