Как самостоятельно установить и отрегулировать откатные ворота

Устройство и принцип действия откатных ворот

Установка откатных ворот с противовесом

Решив установить откатные ворота, нужно определиться с выбором механизма, позволяющего полотну сдвигаться вдоль плоскости забора, освобождая пространство для входа жильцов или въезда транспортного средства. Существуют такие их разновидности:

  • Рельсовый механизм с роликами, крепящимися снизу каркаса створки. Между ними распределяется вес полотна. Створка движется по направляющей. Конструкция не ставит рамок для значений высоты и длины полотна. Последнее может быть цельным, или состоять из нескольких секций.
  • Консольный тип сдвижных ворот тоже имеет ролики, но здесь они фиксируются неподвижно. По ним перемещается полотно. Этот вид уже налагает ограничения на габариты и массу створки (она не должна быть слишком тяжелой), что сказывается на выборе материалов.
  • Подвесная модель, у которой полотно подвешено на верхнюю балку. По ней оно перемещается с помощью роликов, устанавливать которые можно как на створке, так и на балке. Последний способ характерен для конструкций, монтируемых в складских помещениях и на промышленных объектах. Минусы этого типа – ограничение по высоте и высокие требования к прочности балки. Плюс: на одной поперечине можно установить несколько створок, движущихся в одну и ту же сторону или в противоположных направлениях.
  • Консольная модель с подвесом. Включает пару опор, на которые подвешены легкие створки. Модель подойдет для участка небольшой площади с ограниченной шириной въездной части.

Ролики должны соответствовать весу конструкции

Чтобы система прослужила долго, важно уделять должное внимание качеству фурнитурных элементов – запоров, роликов, уловителей и других деталей. По ширине въездной части конструкции можно разделить на несколько групп. Если она узкая (4 м и менее), подойдут легковесные сварные ворота

Именно этот вариант часто используется в частном строительстве. Средняя ширина (4,5-12 м) требует укрепленного прочного каркаса. При показателе более 12 м устанавливают верхнюю балку с усиленными роликами

Если она узкая (4 м и менее), подойдут легковесные сварные ворота. Именно этот вариант часто используется в частном строительстве. Средняя ширина (4,5-12 м) требует укрепленного прочного каркаса. При показателе более 12 м устанавливают верхнюю балку с усиленными роликами.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.


Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Преимущества откатных ворот

  • Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
  • Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
  • Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
  • Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
  • Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
  • Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
  • Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
  • Высокий уровень прочности и долговечности.
  • Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
  • Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
  • Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

  • Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
  • Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
  • Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
  • Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
  • Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
  • Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Разновидности электроприводов для ворот


Линейный электропривод для распашных ворот Приводной механизм сооружения представляет собой металлическую «руку», которая по команде с пульта ДУ направляет створки в нужное положение. Для самостоятельной установки можно выбрать привод двух типов:

  • Линейный – узлы компактно расположены в одном корпусе. Решение подходит для въездных групп таунхаусов, частных домов, дач, коттеджей за городом.
  • Рычажный – электропривод устанавливается на гаражный въезд, массивен, прост в эксплуатации и надежен.
  • Гидравлический – применяется для территорий с большой пропускной способностью, работает по принципу нагнетания давления масла помпой.

Существенной разницы между видами электрических приводов нет, но для подбора понадобится учитывать общий вес полотна и его размеры, дистанцию от опоры сбоку до центра петли.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Крепление верхнего и нижнего уловителя

Уловитель

Чтобы закрепить нижний и верхний уловитель, вам нужно закрыть ворота до упора. На столбе отметьте места, где кончается рама ваших ворот. В этом месте, сверху и снизу, нужно закрепить закладные, к которым и будут крепиться уловители. В зависимости от закладных, крепить их можно при помощи сварки или болтовых креплений.

Уловители будут смягчать контакт рамы ворот с опорными роликами, а также сводить до минимума расшатывание конструкции при сильном ветре. Нижний уловитель еще служит для уменьшения провисания рамы, которое может появиться после долгой эксплуатации ворот. В конце проверьте правильность установки ваших ворот. Откройте и закройте их несколько раз, убедитесь в плавности и ровности хода.

Технология автоматизации устройства

Подготовка к работе

Если Вы решили делать классические распашные ворота автоматической модели, которые подразумевают наличие электрического привода, необходимо правильно сделать выбор с учетом ряда факторов:

  • Общего веса конструкции.
  • Линейного размера створок автоматических ворот.
  • Расстояние от петли до несущей опоры.

Некоторые умудряются сделать привод для распашных ворот собственноручно на основе механизма, монтируемого в современных спутниковых тарелках. Он работает как червячный передатчик, и имеет сходство с функционированием обычного привода заводского комплекта автоматики распашных ворот. Весомым преимуществом является низкое рабочее напряжение, в пределах 36В в противовес стандартным 220В, подающееся через понижающий трансформатор.

Привод спутниковой тарелки

Самодельный привод также лучше в плане безопасности. Для ускорения движения створок напряжение можно увеличить до 38-40 В. Рекомендовано покупать приводы с максимально длинным штоком, дополнительно приобретая пульт ДУ (желательно двух командный), брелоки, трансформатор и реле.

Кроме того, имеющееся токовое реле позволит защитить автоматику от сбоев: когда на пути хода створки возникнет преграда, направления движения изменится автоматически, и не даст погнуть обшивку ворот.

Монтаж уловителя верхнего и нижнего

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Плюсы и минусы автоматических распашных ворот

встроенную автоматическую систему

Обычно распашные ворота могут двигаться в обе стороны, но лучше, чтобы они открывались в сторону дороги. Такие правила нужны, чтобы снизить риски при возникновении пожара, да и просто использовать такой вариант удобнее и красивее в частном доме.

Даже если система, на первый взгляд, обладает большим количеством положительных характеристик, это не значит, что нужно спешить с покупкой, и в случае автоматического механизма действует аналогичное правило.

Например, отбить желание устанавливать автоматическую систему, может лишь цена этой конструкции, ведь покупка обычных распашных ворот обойдётся значительно дешевле. Стоимость автоматической системы может быть и большая, но при этом можно немного сэкономить. Цена на распашные ворота зависит от веса конструкции, электрического привода и красоты полотна.

Кроме того, на стоимость влияет и наличие дополнительной калитки, которая увеличивают цену на 20−30%. Поэтому если хочется всё-таки поставить автоматику, то можно отказаться от некоторых деталей или выбрать более простое в оформлении полотно и тем самым снизить стоимость конструкции.

К преимуществу автоматических ворот можно отнести их долговечность, универсальность и надёжность. Многие не доверяют электромеханическим системам, но практика показывает, что использование подобной конструкции не усложняет жизнь. Створки на протяжении многих лет открываются плавно в течение 12−15 секунд.

К недостаткам автоматической системы можно отнести то, что ворота фактически перестают работать, как только появляется препятствие, которое мешает нормально двигаться полотну. В итоге это может привести к деформации деталей.

Как следить за техническим состоянием распашных ворот

постоянно проводить диагностику

Нагрузка из-за мусора во время работы автоматической системы ворот может привести к ухудшению работы или полному выходу из строя привода.

Если нет возможности постоянно проверять отверстия и выемки системы, нужно хотя бы проводить профилактические работы. Это своего рода поддержание состояния полотна и внутренней системы.

В профилактику входят очистные работы, а также смазка важных деталей. Это снижает нагрузки на автоматическую систему и не даёт деталям стираться.

Иногда люди и сами становятся виновниками поломки конструкции, когда прилагают физические усилия, чтобы закрыть ворота, которые не работают просто из-за попадания мусора. Такой сценарий почти всегда приводит к поломке основных деталей механизма. Помочь в этом случае может только специалист.

Подбор электропривода

Именно эта часть отвечает за качество работы автоматики, поэтому следует делать правильный выбор.

Для этого необходимо выделить основные данные полотна, а именно:

  • линейные размеры ворот;
  • расстояние от дверных петель до опоры с боковой стороны;
  • общий вес конструкции.

Существует несколько типов электрического привода, но большей популярностью пользуется рычажной или линейный вариант. Система автоматического управления у обеих систем почти одинакова. Створки ворот перемещаются по команде владельца с помощью специальной металлической руки, которая двигает полотна.

С технической стороны между рычажным или линейным типом также нет разницы. Даже несмотря на то, что системы идентичны между собой, люди предпочитают выбирать себе линейный вариант, который отличается компактностью и красивым видом. Такая система устанавливается на въездных воротах, а вот на гаражи ставят уже рычажный тип.

Вариант с рычажным приводом для ворот отличается своей неприхотливостью в работе. То есть за системой почти не нужно ухаживать, а достаточно проводить профилактические работы раз в год. Кроме того, такой вид оборудования легче устанавливать своими руками, правда, потребуется проводить точную регулировку дверных полотен во время движения.

Руководство по установке привода

Обустройство железобетонной основы

Фундамент под откатные ворота представляет собой глубоко заглубленную бетонную ленту с армирующим поясом. На монтажное основание устанавливают болты, и фиксируют их гайками. Помните про горизонтальность и строгую параллельность створке ворот. Монтажное основание немного вдавливают (топят) в фундаменте, предварительно заложив в основании футляры для электрических кабелей.

В конце очистите поверхность монтажной основы от следов цемента и других стройматериалов. Подождите 7-14 дней, пока бетон застынет и затвердеет.

Установка привода

Автоматика на откатные ворота – это в первую очередь работа привода, который следует устанавливать согласно инструкции производителя. Общая схема представляет собой:

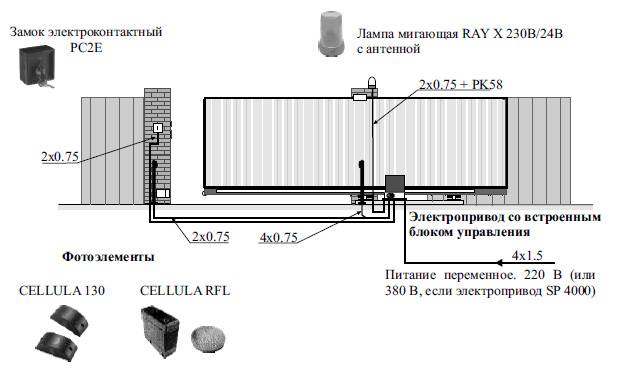

Общий план подключения конструкции

Фиксация зубчатой рейки

Корректная фиксация зубчатой рейки — важное условие безопасной и бесшумной работы всей конструкции. Сначала устанавливают на секции такие принадлежности из комплекса, как болты и гайки (в центре отверстий на рейке), которые обеспечат в дальнейшем регулировку положения

Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки. Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах.

Монтаж зубчатой рейки

Намечают места закрепления 2-й секции, и фиксируют ее на створке. Последующие секции зубчатой рейки монтируют аналогично до полного обхвата створки. Лишнюю часть в конце отрезают.

Работа выполнена хорошо, если при ручном движении портала шестерня находится в сцеплении с зубчатой рейкой, и обеспечен необходимый зазор.

Подключение привода

Монтаж автоматики на откатные ворота и разводка начинается с разблокировки привода. Проверяют, чтобы в открытом положении срабатывал выключатель конечного положения — на модуле управления должен погаснуть светодиод «OP.L», а в закрытом — светодиод «CL.L».

Блок управления воротами

Поставьте створку портала в промежуточное положение, и заблокируйте привод. Подайте команду управления движение створки в необходимом направлении, при открытии должна быть индикация «

», при закрытии « ». Если не совпадает с вышеописанным, то следует поменять местами провода на клеммах, обозначенных L1 и L2, заранее обесточив проводку.

Схема подключение к модулю управления

Режимы управления движением разделяют на:

Электронный модуль управления

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны

Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью. Однако если смазать редуктор, он не будет замерзать

Однако если смазать редуктор, он не будет замерзать.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

  • комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
  • перед проемом не должно быть преград – они станут причиной заклинивания;
  • для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;
  • оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
  • тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

Схема подключения датчиков безопасности к шлагбауму

Пример подключения сканеров к шлагбауму продемонстрируем на модели Professional 306.

Блок управления шлагбаума расположен внутри тумбы. Открываем дверцу и подключаем фотоэлементы к плате.

Фото ниже показывает узел с клеммами, которые отвечают за подключение датчиков безопасности.

Схема подключения ближнего (Приемник) и дальнего (Передатчик) фотоэлементов выглядит следующим образом:

Важно: Фотоэлементы подключаются после того, как другое воротное оборудование установлено и проверено в работе

При возникновении дополнительных вопросов по подключению фотоэлементов или иных аксессуаров можно обратиться за бесплатной консультацией к нашему инженеру.

Источник

Ремонт узла сцепки и роликов

Неисправность, вызванная сдвигом сцепления привода и несущей рейки, устраняется регулировкой двигателя. Обильно смазанные детали сцепки приводят к налипанию пыли и песка и скорейшему износу шестерни и зубчатой балки. Но без смазки, как и без чистки, не обойтись, чтобы металлические части системы не ржавели под воздействием атмосферных осадков.

Схема устройства роликовых узлов в откатных воротах

Со временем направляющая балка может сдвинуться с первоначального положения и тогда ролики не попадают в улавливатель. Для устранения указанной неполадки следует отрегулировать несущую рейку, что не так уж сложно. Сложнее, если неисправность возникла в результате сдвига фундамента при смещении под ним грунта. Тогда, возможно, придётся столбы-опоры переносить на новое место, или заменить раздвижные ворота автоматическими распашными воротами.

Монтаж электропроводки

Общие правила для прокладывания кабелей

При установке проводов самостоятельно рекомендуют учитывать определенные правила:

  • Следует оставлять 1-1,5 свободных концов проводки.
  • Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
  • Проводка заводится с гофрой только с нижней стороны.
  • Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
  • Каждому приводу необходим трех жильный кабель для питания электромоторов.
  • Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.

Разводка электропроводки

Важно! Для избежания поломки автоматики из-за перепадов напряжения рекомендуется устанавливать стабилизатор напряжения

Условия подведения кабелей фотоэлементов

Для разводки кабелей фотоэлементов также существуют определенные правила:

  • Использовать для подключения следует двужильные провода 4*0,22.
  • Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
  • Монтировать их следует на высоте 500-600 мм от поверхности земли.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

  • профтрубы с сечением 60х30 мм и 40х30 мм;
  • швеллер или профильная труба с сечением от 10х10 см;
  • декоративная обшивка – профнастил, дерево, сэндвич-панели;
  • кирпич для стоек;
  • арматура 14 мм в диаметре;
  • электроды для сварки частей сооружения;
  • щебень, цемент и песок для приготовления раствора;
  • грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
  • изоляционные ПВХ-трубки;
  • электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

Виды автоматических дачных или гаражных ворот

Различают следующие виды автоматических ворот:

  1. откатные;
  2. распашные.

Конструкция автоматических откатных ворот, которые являются цельным полотном, имеет механизм, открывающий створки влево либо вправо. Она не обеспечивает необходимую герметичность помещениям, поскольку ворота должны передвигаться с помощью роликов по специальному рельсу. Устанавливать автоматические ворота открытого типа желательно при въезде на территорию.

Система автоматических распашных ворот предполагает установку двустворчатых дверей, а также подключение автоматики, приводящей в движение механизм. Управление конструкцией производится с помощью электропривода. Правильно подобрать его позволяет оценка ряда исходных параметров:

  • размера створок;
  • веса всего изделия;
  • длины от середины дверных петель до боковых стенок.

Створки могут открываться наружу или внутрь. Первый способ является наиболее подходящим. Распашные модели обладают следующим недостатком: возможность поломок из-за наличия на пути какой-либо преграды, когда происходит закрывание створок.

Стоимость распашных конструкций — это основной аргумент, который является причиной повышенного спроса на это изделие. К примеру, ворота, размеры которых составляют 2х4 м, обходятся покупателю в 0,8–1 тыс. у. е. При наличии калитки в дверной створке стоимость модели увеличивается на 25–30%.

Необходимым условием установки быстрых ворот любого типа является наличие свободного места, которое позволяет без помех открывать створки. Для изготовления каркаса для таких моделей используется профиль, имеющий высокую жесткость. Он должен быть обшит панелями из металла или дерева.

Автоматические кованые ворота всегда смотрятся презентабельно. В конструкции предусмотрены прочные элегантные створки, имеющие способность перекрывать проемы разных размеров. В этом случае отдельная калитка не требуется. Минусами такой модели являются:

  • необходимость наличия свободного места;
  • высокая стоимость изделия.

Модели кованых резных решеток всегда очень красивы и элегантны.

Это интересно: Проект электрики в частном доме (видео)

Заливка фундамента

Устанавливают опалубку и заливают

Как только вы проложили проводку, закладной элемент можно заливать бетонной смесью. Для этого вам понадобится цемент марки М400, песок и щебень. Пропорции следующие: на 1 кг цемента нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг цемента, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею

Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания

На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Типовые ошибки

Устройство своими руками откатных ворот – дело непростое. Некоторые распространённые ошибки:

при выборе конструкции и глубины залегания фундамента важно учесть подвижность грунтов и глубину промерзания; опорная плоскость должна быть на уровне устойчивых пластов; обязательно армируется вертикальными прутками с поперечной обвязкой; если грунтовые воды поднимаются выше основания фундамента, его следует с внешней стороны покрыть гидроизолирующим составом; аккуратно регулируют плоскость закладной детали, следят, чтобы при заливке фундамента она не поменяла своего положения; при монтаже деталей и комплектующих нужно перед работой хорошо изучить рабочие чертежи; масса и несущая балка должны быть правильно подобраны; скрип при движении может означать только одно – на подшипники попал песок; все поворотные механизмы оберегают от соприкосновения с землёй; плохо прокрашенные участки неизбежно приведут к коррозии металла и разрушению. При правильном устройстве откатных ворот они будут служить долго и надёжно

При правильном устройстве откатных ворот они будут служить долго и надёжно.

Откатные ворота своими руками

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
