Устройство распашных ворот

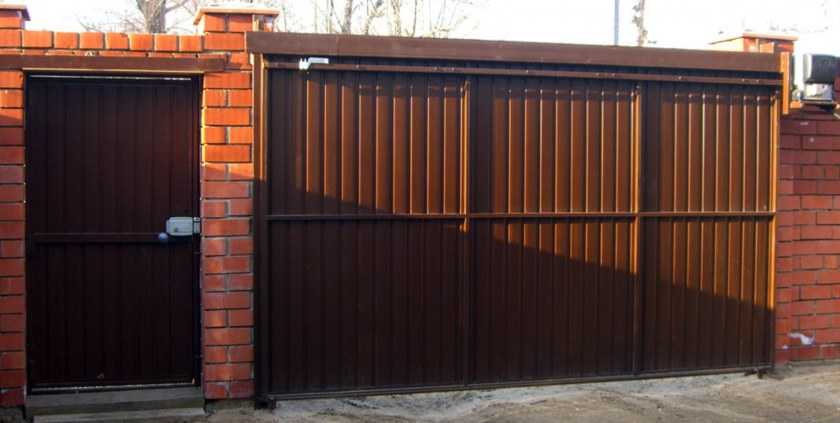

Распашные ворота имеют свойство провисать, поэтому вес конструкции и опоры нужно правильно рассчитать Распашные ворота состоят из пары стоек и такого же количества несущих каркасов, на которые монтируется облицовочный материал. Последний можно подобрать так, чтобы он гармонировал с дизайном ограждения и самого жилища. Проще всего монтируется профнастил с полимерным покрытием. Можно использовать и сэндвич-панели, выпускаемые в разных дизайнерских исполнениях, подходящих для кирпичного, деревянного и иных типов заборов.
Каркас обычно делается из металлопрофиля и уголка. В створку иногда устанавливают калитку.
В утепленной конструкции для гаража пара опор заменяется замыкающимся контуром, а просветы заделываются с помощью нащельников и уплотнений из резины. Такие ворота легко сделать самостоятельно, но при отсутствии навыков можно воспользоваться услугами компаний, которые поставляют и монтируют готовые изделия. Конструкция может быть оснащена автоматикой.
Размеры гаражных ворот и начало работ своими руками
Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.
Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) – так надежнее.
Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли
Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника
ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.
ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

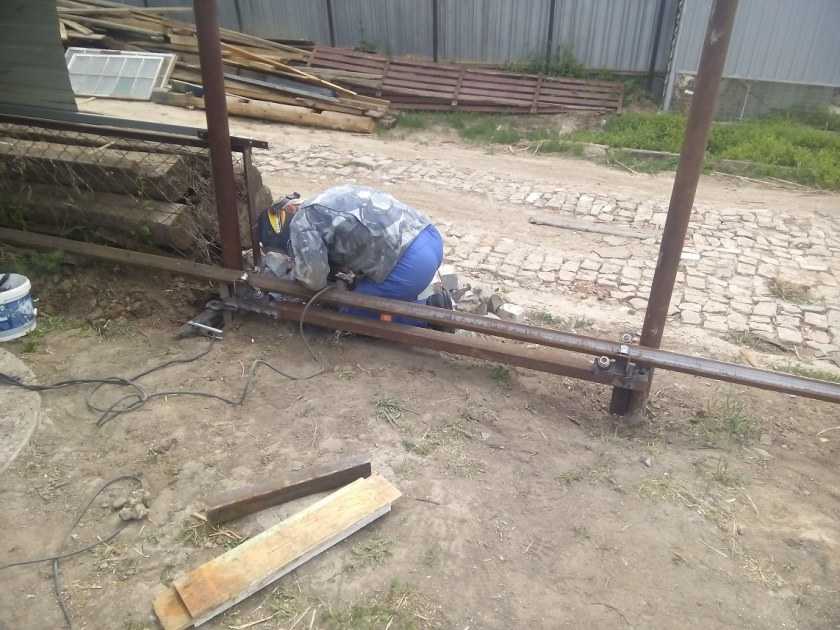

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.
ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы
Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).
ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.
ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока
Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.
После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!
Установка крепежей и подвижных элементов
Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.
Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.
Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.
Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.
Блоки автоматики для распашных конструкций ворот
Конструктивно блок управления и автоматики для распашных ворот ничем не отличается от систем, используемых для откатных схем. Основные отличия конструкций заключаются в расположении концевиков и механизме открывания распашных ворот.
Если в откатных системах для перемещения полотна применяется зубчатая рейка, ремень или цепь, то в распашных конструкциях используются более сложные системы;
Рычажный привод с парой электродвигатель-зубчатая линейка; Мотор-редукторы с поворотным фланцем и рычагом; Линейные приводы. Чаще всего это электромотор с вращающейся резьбовой втулкой и длинной шпилькой.
В качестве примера можно посмотреть комплект автоматики и привод для распашных ворот китайской компании Miller Technics, ее продукция пользуется спросом из-за очень неплохого качества, кроме того, цена на комплекты с линейным приводом стоят вдвое дешевле рычажных и моноблочных.
Комплект автоматики с линейным двигателем стоит около 500 EUR.
Одним из преимуществ автоматических систем с линейным двигателем является высокая устойчивость к ветровой нагрузке. Это продиктовано особенностью расположения точки крепления опорного кронштейна на створке ворот. В любых других системах рычаг крепится очень близко к оси вращения створки, поэтому любой удар по воротам может иметь катастрофические последствия для системы автоматики и подшипников привода.
Для примера можно рассмотреть систему Miller Technics4000 Standart.
В комплект входят следующие детали и узлы:
Два линейных электродвигателя; Блок автоматики со встроенным радиодекодером; Сигнальная лампа и комплект фотоэлементов; Пульт для дистанционного управления на основе четырехканального приемо-передатчика и с обратной связью.
В модификациях MAXI устанавливаются дополнительные аккумуляторы, в модели SMART система автоматики имеет встроенный модуль GSM. Это повышает комфорт и безопасность работы систем автоматики и управления распашными воротами.
Система автоматики может устанавливаться на любые ворота – кованые, сплошные из профнастила или из сэндвич панелей с шириной проема не более 4 м. Кроме того, при выборе наиболее подходящего варианта для линейных типов привода нужно учитывать три базовых размера, которые влияют на работоспособность.
Схема выполнения замеров базовых расстояний приведена ниже.
Для линейных моторов Miller Technics4000 Standart расстояние D должно составлять не более 170 мм, в противном случае автоматика не сможет открыть распашные ворота до конца.
Автоматическая система недаром пользуется большей популярностью, чем рычажные модули. Во-первых, если питание выключено, линейные двигатели при закрытых воротах работают, как упоры. Вся нагрузка от ветра или удара приходится на линейные приводы.
Во-вторых, если по стечению обстоятельств дом и автоматическая система обесточены, это не значит, что открыть ворота невозможно. На опорной части привода можно открыть защелку и разблокировать винтовую пару специальным воротком.
В третьих, комплект из двух приводов и автоматика для распашных ворот работают очень комфортно и точно, нет ударов при открытии и закрытии створок, как это бывает при нарушении синхронности автоматического управления. Если правильно подобрать мощности привода и настройки автоматического блока, распашными воротами можно легко убирать снег перед въездом во двор.
Виды ворот
В зависимости от способа открывания и закрывания все ворота условно делятся на три основные группы:
- Распашные. Стандартный и наиболее распространенный вид, который подойдет для забора и гаража. Он предполагает наличие большого пространства, что стоит учесть до установки. Но несмотря на это, данная разновидность лидирует среди остальных видов. Рама и опорные конструкции распашных ворот изготавливаются из металлопроката. Створки же могут быть представлены обрешеткой, цветным профилем, сэндвич-панелями или коваными узорами.
- Откатные. Наиболее удобный в использовании вид ворот во двор. Они занимают минимальное количество внутреннего пространства, однако в сравнении с распашными – уступают по популярности и отличаются высокой стоимостью. В зависимости от конструкции подразделяются на подвесные, консольные, откатные на сваях, автоматические и механические.
- Гаражные. Такие ворота предназначены для гаражей, складов и других помещений. В зависимости от конструкционной особенности и типа работы подразделяются на секционные, подъемно-поворотные и рулонные ворота.
Автоматические ворота и привод своими руками
Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.
Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.
Комплект автоматики обычно содержит несколько устройств:
фотоэлементы – 1 уп.;
блок управления – 1 шт.
Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.
Пример электропривода для ворот
Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать
Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки. При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод
По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В
При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.
Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.
Для самостоятельной установки электропривода нужен инструментарий:
Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.
Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.
Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.
Комплектующие для автоматических откатных ворот
Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.
При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.
Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.
Конструкция створок с цельным полотном
Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:
- Опорная коробка.
- Рулонное полотно.
- Направляющие.
- Петли.
- Валы.
- Регулирующие баланс пружинные системы.
- Подвесы.
- Уплотнительная прослойка и др.
Опорный короб
Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.
Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.
Дверное полотно
Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.
Монтаж направляющей для портала
Открывающий механизм
Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.
В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.
Специальная направляющая передвижения конструкции
Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.
Основные элементы конструкции
Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы
Типы конструкций порталов
Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):
- Распахивающиеся (4).
- Из сэндвич-панелей (секции, 1).
- С подъемно-поворотным механизмом (2).
- Рулонные (2).
Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.
Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.
Разновидности типов конструкций
Как установить распашные ворота
Распашные ворота со съемной конструкцией можно устанавливать аналогично предыдущему варианту. В таком случае выставить высоту створок ворот и калитки значительно легче. Главное, перед тем, как установить распашные ворота, перевязать проволокой навесы, чтобы они не сползли вниз, когда под створки устанавливаются шаблоны, обеспечивающие нижний зазор.
Еще один вариант — заранее установить стойки, а потом прикрепить к ним створки. В этом случае навесы также желательно зафиксировать на стойках и створках на земле, а затем снять створки и выставить столбики
Важно, чтобы верхушки стоек находились на одной линии, иначе их высота будет отличаться. При незначительных перепадах, например до 2 см, просевшие стойки можно приподнять, вставив в навесы шайбы, либо перевесить навесы полностью
Если ворота легкие, то не исключено крепление навесов и на уже установленные стойки. Если же створки имеют большой вес, то лучше воспользоваться первым или вторым вариантом.
Устанавливая тяжелые ворота на стойки с кирпичной или каменной кладкой, многие, даже опытные мастера, допускают грубую ошибку, жестко скрепляя опору и кладку между собой. Это приводит к тому, что все динамические и вибрационные нагрузки, возникающие при открывании и закрывании ворот, а также от внешнего воздействия ветра или человека, передаются на стойку, а от нее — на кладку, которая постепенно разрушается.
Именно поэтому стойки ворот и опоры для пролетов ограждения объединять не следует.
Если возникает необходимость скрыть стойки для ворот, то можно соорудить выпуск кладки.
Монтажные работы
Прежде всего следует учесть способ открывания распашных ворот. Например, створки могут открываться внутрь или наружу. Исходя из этого следует подобрать соответствующую автоматику. Непосредственно перед установкой подготовьте следующий материал и инструмент:
- молоток;
- изолента;
- рулетка;
- шуруповерт;
- плоскогубцы;
- дрель.
Также подбирается соответствующий электропривод. Он бывает двух типов:
- Линейный.
- Рычажный.
Как определить какой из них нужен вам? Если внутреннее расстояние между опорными столбами составляет до 1,5 м, то необходим линейный. В таком случае автоматика не будет иметь рычагов, а соответственно меньше занимать места на воротах. Если же расстояние более 1,5 м и достигает до 3 м, то следует приобрести рычажный механизм. Этот привод также неприхотлив просто предназначен для больших нагрузок. Кроме всего прочего, следует выбрать необходимые комплектующие. Для этого необходимо учесть ветровую нагрузку.
Если вы обнаружили что ход створок затруднителен, то определите неполадку и сразу ее устраните. Одна из возможных неполадок, это движение створок не по уровню. Причина этому наклоненный столб опоры. Как следствие это отрицательно влияет на автоматику. Когда все недочеты устранены, то можно приступать к установке автоматики на воротах.
Калитки из металла
Такие калитки изготовлены из цельного листа стали или алюминия. Они сплошные на вид, и могут тщательно скрывать территорию подворья от любопытных взглядов и вандализма. Толщина металла может колебаться от 1 до 5 мм. Такие калитки не отличаются высокой декоративностью и нуждаются в регулярном окрашивании.
Сварная металлическая калитка для сада
Калитка, сделанная из стального листа, тяжелее и нуждается в крепких основаниях. Но в сравнении с алюминием обойдется гораздо дешевле для семейного бюджета и имеет долгий срок эксплуатации. Такую калитку не повредит случайно вылетевший из-под колес машины камушек. Металлические калитки вполне возможно сделать своими руками. Для этого нужен сварочный аппарат, болгарка и опыт работы с такими инструментами.
Как самостоятельно сделать калитку из металла
- Сначала надо точно измерить ширину проема между столбами, где будет устанавливаться калитка. Высота изделия зависит от высоты забора, ведь общая композиция должна быть гармоничной.
На бумаге чертится эскиз калитки с точными размерами, на основании которых высчитывается необходимое количество материала.
- Каркас металлической калитки делают из металлической трубы или из профиля с сечением 60 х 30 мм. Его разрезают болгаркой на куски нужных размеров. Угол среза должен строго соблюдаться, иначе при сваривании конструкция может иметь дефекты.
- Заготовки для каркаса раскладывают на плоской поверхности и фиксируют. После этого углы сваривают, тщательно следя за качеством швов. Их стараются делать ровными и без пропусков. Углы конструкции надо проверить при помощи треугольника с прямым углом.
- Для того чтобы каркас был жестче и прочнее, его усиливают при помощи поперечной перекладины из такого же материала.
- В намеченных местах приваривают верхнюю часть навесных петель.
Готовый каркас для калитки устанавливают перпендикулярно в проеме между столбами, выравнивают и аккуратно прихватывают нижнюю часть петель калитки к столбу. После этого калитку аккуратно снимают и тщательно приваривают петли.
- Все швы на каркасе хорошо зачищают и шлифуют. После этого его закрывают стальным или алюминиевым листом с одной или двух сторон.
- Таким способом можно сделать своими руками и ворота. Только учитывая габариты ворот, наружный каркас усиливают внутренним каркасом и дополняют обрешеткой, обеспечивая большую прочность.
Самые быстрые устройства
Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.
С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.
Изготовление
С основной конструкции фактически всех ворот нет никаких сложностей
Обратите внимание, ворота должны быть прочно закреплены на косяках, надежно поддерживаться фиксирующими балками
Фиксирующие балки нужны для того, чтобы створки не провисали в процессе эксплуатации, сохраняя первоначальный вид. Если не соблюдать этот нюанс, когда створки просядут, они начнут нарушать работу механизмов. Это приведет к сбою, ворота перестанут открываться, закрываться.
Изготовить привод для распашных ворот своими руками достаточно легко, если есть в наличии нужные детали. В качестве основы можно использовать автомобильные стеклоподъемники. Приводную часть подъемника необходимо вмонтировать на металлическую площадку. Сама площадка должна быть надежно закреплена, к примеру к забору.
Обратите внимание, металлическая рейка должна двигаться параллельно воротам, выдвигаться всегда в их сторону. Такой, какой есть — механизм не будет обеспечивать должную работоспособность
Его необходимо доработать.
Распашные ворота: виды и особенности конструкции
По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.
В гаражах обычно ставят ворота с двумя створками и калиткой
В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.
Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.
Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.
- Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.
Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.
Электрические приводы в автоматических конструкциях делятся на три вида:
Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.
Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.
Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.
Устройство распашных ворот
Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:
одна или две прожилины по горизонтали для усиления прочности конструкции;
одно горизонтальное и два диагональных ребра жёсткости.
Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.
Монтаж секций
Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:
- Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
- Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
- Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
- На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
- По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.
https://youtube.com/watch?v=IeC3yeqeM58
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
