Как устроен и из чего состоит газовый счетчик

Как выбрать газовый счетчик: 4 основных критерия

Газовый счетчик выбирается, исходя из следующих критериев:

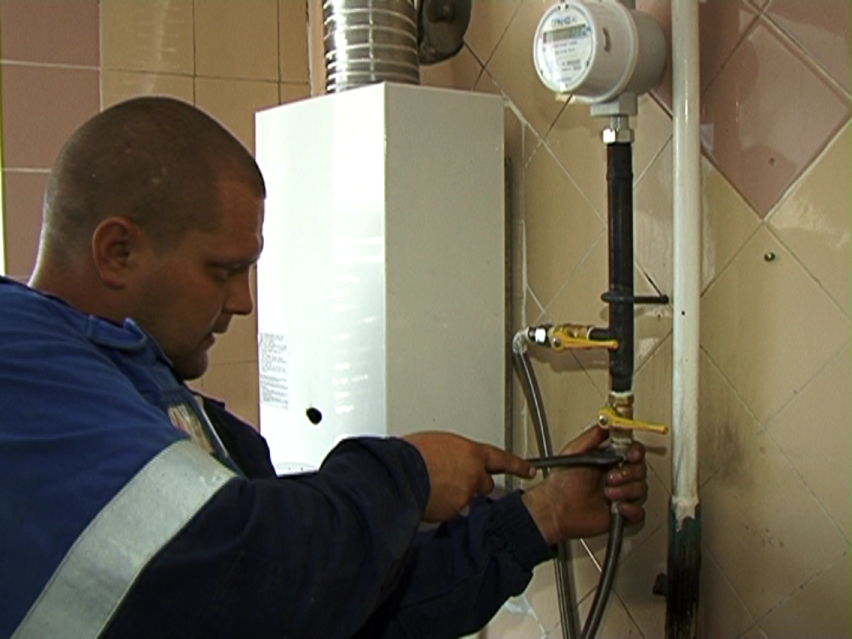

Место, отведенное для установки прибора

Чтобы правильно подобрать место установки и правильно установить газовый счетчик, лучше обратиться к специалисту. Он даст совет по выбору устройства и его размещению. Если же вы хотите самостоятельно определить место, учтите следующий список требований:

  • доступ к аппарату должен быть свободным, чтобы было удобно его обслуживать;
  • расстояние до пола должна составлять 160 см, до аппарата-потребителя – 100 см;
  • задняя стенка устройства может находиться на расстоянии 3-5 см от стены помещения;
  • недопустима установка газового счетчика в квартиренад плитой или мойкой;
  • не рекомендуется закрывать прибор элементами мебели или предметами быта.

При выборе места важно учесть особенности конструкции модели. Подача голубого топлива в него может быть с левой или правой стороны. Изменить это положение невозможно

Немаловажное значение имеет направление движения струи. Эту информацию можно определить по стрелке, расположенной на центральной части корпуса

Изменить это положение невозможно

Немаловажное значение имеет направление движения струи. Эту информацию можно определить по стрелке, расположенной на центральной части корпуса

Прежде чем купить газовый счетчик, необходимо узнать диаметр соединительных элементов. Во многих случаях в городских квартирах используется полудюймовая резьба. Межосевые расстояния резьбовых соединений тоже могут быть разными. Их следует замерить, чтобы не допустить ошибки.

Пропускная способность расходомера

Это техническая характеристика, определяющая возможность прибора пропускать определенный объем топлива за фиксированный промежуток времени. Ее величина должна быть больше максимального потребления всех газовых устройств.

Информацию о таких возможностях можно получить, изучив маркировку, расположенную на корпусе. Рядом с буквой G указаны цифры, характеризующие пропускную способность устройства. Увидев надпись G 1,6 или G 2,5, можно сделать вывод, сколько кубов топлива пропускает данный аппарат в час.

Дата изготовления

Каждый расходомер сопровождается технической документацией. В нее заносится отметка о поверочном контроле. Он производится на заводе. От этой даты будет проводиться отсчет следующей контрольной поверки газового счетчика. Даже если он лежал на складе и не использовался.

Если на это не обратить внимания при покупке, дома может выясниться, что новый, только что купленный прибор не может быть использован и подлежит поверке или даже замене. То есть может случиться, что придется возвращаться в магазин за другим счетчиком.

Наличие термокорректора

Для городской квартиры необходимости в термокорректоре нет. Он требуется лишь в газовых счетчиках для частных домов, где прибор часто устанавливается на улице. Поэтому покупать газовый счетчик с термокорректором для городской квартиры, где температура всегда практически постоянна, не стоит. Это выльется лишь в бессмысленную трату ваших денег.

Итак, я надеюсь, что изложенная информация позволит вам определиться с выбором того газового расходомера, который вам действительно необходим.

Устройство и принцип работы вихревых расходомеров (газовых счётчиков).

Вихревыми называются газовые счётчики, основанные на зависимости от расхода частоты колебаний давления, возникающих в потоке в процессе вихреобразования или колебания струи либо после препятствия определенной формы, установленного в трубопроводе, либо специального закручивания потока.

Свое название вихревые расходомеры (счётчики газа) получили от явления срыва вихрей, возникающих при обтекании потоком жидкости или газа препятствия. Это препятствие обычно выполняется в виде усеченной трапецеидальной призмы (рис. 8.9). Позади тела обтекания располагается чувствительный элемент, воспринимающий вихревые колебания.

К достоинствам вихревых счётчиков газа следует отнести: отсутствие подвижных частей, независимость показаний от давления и температуры, большой диапазон измерений, частотный измерительный сигнал на выходе, возможность получения универсальной градуировки и сравнительно небольшая стоимость. К недостаткам вихревых газовых счётчиков относятся значительные потери давления (до 30-50 кПа) и ограничения возможностей их применения: они не пригодны при малых скоростях потока газа, для измерения расхода в загрязненных и агрессивных средах.

Схема вихревого первичного преобразователя расхода (СИ — устройство счета импульсов в вихревом счётчике газа)

Классификация бытовых счётчиков, их устройство и принцип действия

Бытовые счётчики газа рассчитаны на сравнительно небольшой расход (до 12 куб.м/час). Конструктивно их можно разделить на:

  • мембранные;
  • диафрагменные;
  • ротационные;
  • электронные.

Все они измеряют объём проходящего через них газа.

Многие специалисты считают, что мембранные и диафрагменные счётчики газа относятся к одной категории – камерных счётчиков механического типа, так как принцип работы у них один и тот же. Он основан на старейшей технологии измерения объёма газа, которая заключается в том, что под напором газа разделительные перегородки, представляющие собой синтетические мембраны или диафрагмы, перемещаются в рабочих камерах, вытесняя из них порции газовой смеси. Такое перемещение приводит в действие систему рычагов, которые в свою очередь активируют счётный механизм.

Бытовой газовый счётчик.

Камерные счётчики подходят как для природного, так и для сжиженного газа. Измерительный диапазон у них находится в пределах 1,6 – 12 куб.м/час. Главным преимуществом этих приборов является простота конструкции и дешевизна. Они работают автономно и не требуют стороннего вмешательства. Однако их надёжность и точность измерений оставляют желать лучшего. Счётчики данного типа рассчитаны на низкое давление газа (не более 0,5 атм.). Межповерочный интервал у приборов относительно небольшой (порядка 8 лет). Нередко со временем они начинают издавать скрип из-за постепенного износа подвижных элементов.

В ротационном счётчике учёт потребляемого пользователем газа происходит за счёт взаимного перемещения роторов восьмиобразной формы, от которых данные передаются на цифровой механизм. Этот тип прибора считается весьма надёжным и точным, он устойчив к перепадам давления, которые иногда возникают в газопроводной сети. К сожалению, ротационные счётчики достаточно дорогие по сравнению с предыдущими моделями, так как в них используются дорогостоящие материалы, и требуется высокая точность подгонки деталей.

Бетар СГБМ-1,6.

В последнее время всё большую популярность стали завоёвывать электронные бытовые газовые счётчики. Они считаются газовыми приборами последнего поколения – научно-технический прогресс не оставил их без внимания. Принцип работы этих приборов в корне отличается от вышеупомянутых механических собратьев: он основан на том, что при прохождении потока газа через отверстия металлической диафрагмы генерируются акустические колебания, которые с помощью электронного блока преобразуются в цифры на дисплее.

К достоинствам электронных счётчиков стоит отнести компактность, быстрый монтаж (поскольку нет необходимости в газосварочных работах), очень точные показания, длительный срок службы, большой межповерочный интервал (12 лет). В то же время от пользователей имеется немало нареканий на качество электроники, что приводит к искажению истинного расхода (причём в большую сторону): по-видимому, наши производители ещё не освоили производство этого прибора на должном уровне.

Необходимость газового счетчика

Газовый счетчик обязаны устанавливать все пользователи, но если газ идет только на плиту, можно не ставить

ФЗ№261 «Об энергоснабжении» обязывает всех владельцев частных домов и квартир установить в жилище счетчик газа подходящей конструкции. Установка выполняется за счет потребителя. Исключение представляют некоторые категории граждан: в этом случае расходомеры монтируют бесплатно.

Установка устройств является обязательной. Если владелец жилья отказывается добровольно ставить расходомер, сотрудник газовой службы имеют право сделать это принудительно. В противном случае Горгаз имеет право подать иск в суд о препятствии проведения техобслуживания. При положительном решении суда собственнику вменяется в обязанность оплатить установку счетчика и штраф.

На деле сроки обязательного оборудования расходомерами продляют уже несколько раз. Не хватает средств учета и специалистов, очереди на монтаж расходомера огромны. Это позволяет многим владельцем частных домов игнорировать требование правительства.

Первый этап в процесс установки – подача заявления в местное отделение газовой службы. Если владелец его не подает, никаких санкций к нему применить нельзя. А поскольку существует большая очередь тех, кто уже ждет установки, Горгаз временно игнорирует людей, уклоняющихся от установки.

Первичный теплообменник

теплообменник газового котла

Является определяющим элементом в работе котла, служит для передачи тепла от огня отопительной жидкости далее в систему отопления. Устройство такого теплообменника, как правило, одинаково для всех типов котлов всех производителей. Внешне это труба из меди, внутри которой протекает отопительная жидкость. Подобные теплообменники называются «медными». Так как теплообменник расположен над пламенем горелки, тепло огня нагревает медную трубу, которая передает тепло отопительной жидкости. Примечательно, что именно медь была выбрана в качестве металла, успешно справляющего с задачей удержания тепла и при необходимости достаточно быстрой его потерей, т.к. обладает высоким коэффициентом теплопередачи. Также медь не быстро ржавеет, за счет чего срок ее функциональности является достаточно высоким. Помимо медной трубы теплообменник оснащен специальными пластинами, которые помогают плавно распределить все тепло от огня, тем самым способствуя равномерному нагреву теплообменника.

Популярные модели

Для того чтобы выбрать счётчик газа, надо ориентироваться в моделях, предлагаемых ведущими производителями России. Наиболее популярными компаниями, получившими одобрение экспертов и множество положительных отзывов, являются:

  • Бетар. По оценкам торговых специалистов, популярнейшая компания, по производству ультразвуковых и диафрагменных газовых счётчиков.
  • Газдевайс – производитель известных марок диафрагменных и ультразвуковых моделей приборов учёта.
  • Гастройнефть – компания выпускает струйное оборудование с термокоррекцией.
  • Сигнал – диафрагменные счётчики.
  • Тайпит – диафрагменные и струйные средства учёта природного газа.

Популярные механические счётчики:

  1. Бытовые счётчики ВК-G1,6 (ООО «ЭЛЬСТЕР Газэлектроника», г. Арзамас), выпускаемые по лицензии немецкой фирмы «Elster GmbH», предназначены для измерения бутана, пропана, природного газа. Они устанавливаются в частных жилых строениях, квартирах, коммунальном бытовом хозяйстве.

Паспортные данные:

  • Вес: 1,9 кг.
  • Габариты, мм: 195×212×155.
  • Срок службы: 24 года.
  • Интервал между поверками: 10 лет.
  • Гарантия: 3 года.

Достоинства:

  • Компактность.
  • Есть левые и правые счетчики.
  • Высокая точность измерения.
  • Низкий уровень шума.
  • Работоспособность при высоком уровне загрязнения.
  • Стойкость к коррозии.
  • Блокировка обратного хода.
  • Температурная компенсация.
  • Надёжность в эксплуатации.
  1. СГК-G4 Сигнал (ООО «ЭПО СИГНАЛ», г. Энгельс). Счётчик предназначен для установки в частных домах, квартирах, общественных учреждениях, мастерских и на территории промышленных предприятий.

Технические характеристики прибора:

  • Масса: не более 2,5 кг.
  • Габариты, мм: 220×173×193.
  • Срок службы: 20 лет.
  • Интервал между поверками: 10 лет.
  • Гарантия: 2 года.

Преимущества:

  • Эстетичное исполнение.
  • Малая величина погрешности.
  • Отсутствие шума.
  • Незначительное пневматическое сопротивление.
  • Наличие фиксатора, блокирующего обратное вращение счётчика.
  • Антивандальная защита.
  1. Бытовой счётчик мембранного типа СГД-3Т-G6 бытового, коммунального или производственного назначения.

Технические данные:

  • Вес: 3,8 кг при межцентровом расстоянии в 200 мм; 4,3 кг при межцентровом расстоянии в 250 мм.
  • Габариты, мм: 265×185×250 (200 мм); 310×185×245 (250 мм).
  • Нормативный срок эксплуатации: 20 лет.
  • Интервал между поверками: 8 лет.
  • Гарантийный срок: 2 года с момента установки.

Достоинства:

  • Простота и надёжность.
  • Бесшумность работы.
  • Защита от внешних несанкционированных вмешательств и вредных воздействий окружающей среды.
  • Температурная компенсация.
  • Простота снятия показаний.
  1.  Счётчик газа для частных домов NPM (НПМ) наиболее эффективен в случае одновременной работы газового котла и плиты. При меньшей нагрузке его работа нестабильна.

Основные характеристики:

  • Масса: не более 1,8 кг.
  • Габариты, мм: 188×163×218.
  • Срок службы: 20 лет.
  • Интервал между поверками: 10 лет.
  • Гарантийный срок эксплуатации: 2 года.

Особенности прибора:

  • Возможность уличной установки.
  • Прочный корпус.
  • Устойчивость к перепадам давления.
  • Антикоррозийная защита.
  • Блокировка обратного хода.
  • Модифицированная модель с датчиком импульсов.
  1. Промышленный газовый счётчик СГ 16 (МТ)-100 – достаточно надёжное устройство, применяемое в промышленности и коммунальном хозяйстве для коммерческого учёта.

Паспортные характеристики:

  • Масса: не более 5 кг.
  • Условный проход – 50 мм; длина – 240 мм; высота – 255 мм.
  • Срок службы: 10 лет.
  • Интервал между поверками: 3 года.
  • Срок гарантии: 2 года с начала эксплуатации.

Достоинства измерителя:

  • Набор типоразмеров.
  • Простота монтажа и эксплуатации.
  • Неприхотливость в работе.
  • Широкий диапазон рабочих температур.

Среди недостатков можно отметить: большой вес, некрасивый вид, малый интервал времени между поверками.

  1. Механический расходомер СГМН-1-1-1 G4 мембранный прибор белорусского производства, хорошо зарекомендовавший в коммунальных и промышленных предприятиях.

Паспортные данные:

  • Вес: 3,8 кг.
  • Габариты (длина-высота-ширина), мм, не более: 307×165×223.
  • Срок службы счётчика: 20 лет.
  • Интервал поверок: 8 лет.
  • Гарантийный срок работы: 24 месяца.

Плюсы:

  • Высокая точность показаний.
  • Простота и надёжность конструкции.
  • Цена.
  • Антикоррозийная защита и способность выдерживать широкий диапазон температур: от – 400 C до + 600 C.
  • Простота снятия показаний

Приобретая механический счётчик газа, надо учитывать, что сам прибор не экономит топливо. Его установка позволяет вести точный учёт израсходованного газа без усреднённых показателей. Поэтому окупится он только в течение нескольких лет экономичной эксплуатации.

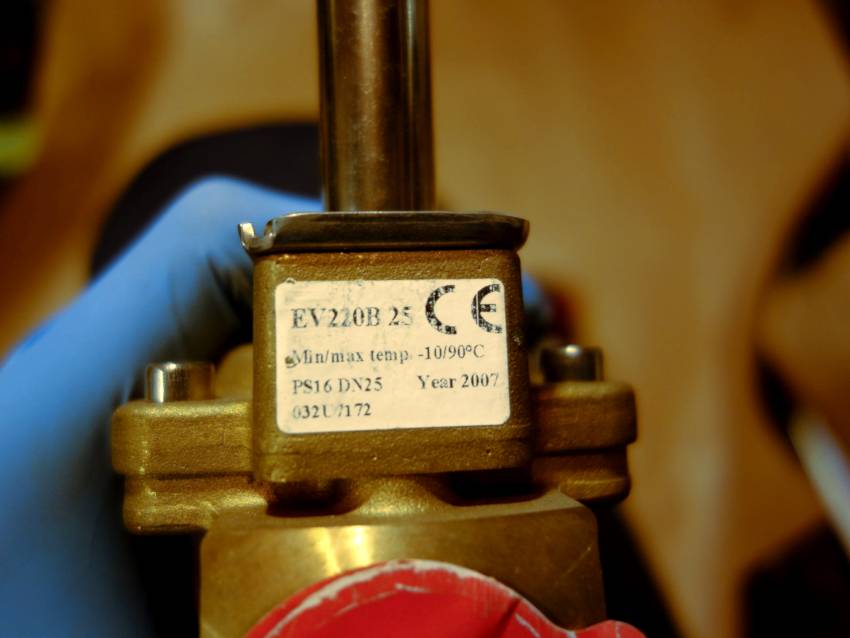

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

  • не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
  • все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
  • нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Важно!В процессе монтажа электроклапана для воды (12 Вольт, 220В) своими руками необходимо контролировать направление стрелки на корпусе устройства. Она должна показывать в ту же сторону, куда движется вода по трубопроводу

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

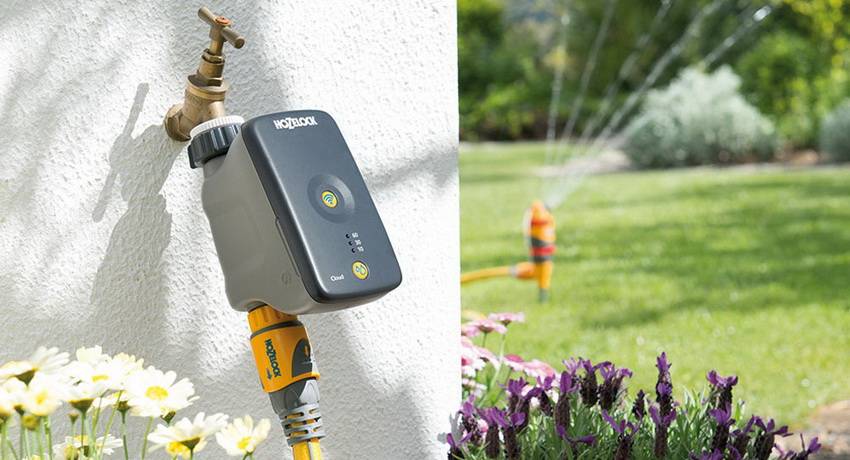

Автополив своими руками: как установить и использовать систему орошения на участке

Выбор составляющих компонентов. Схемы автополива. Дождевание, капельное орошение и внутрипочвенный автоматизированный полив.

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Важно!Монтаж электромагнитных клапанов на воду осуществляется исключительно катушкой вверх. Не рекомендуется использовать переходники на отрезке до и после клапана

Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Устройство и принцип работы ротационных газовых счётчиков.

В связи с увеличением различных видов газового оборудования возникла необходимость в измерительных приборах, которые обладали бы сравнительно большой пропускной способностью и значительным диапазоном измерений. И имели сравнительно небольшие габаритные размеры. Этим условиям удовлетворяют ротационные счётчики газа, которые дополнительно обладают следующими достоинствами: отсутствие потребности в электроэнергии, долговечность, возможность контроля исправности работы по перепаду давления на счетчике (во время его работы), не чувствительность к кратковременным перегрузкам. Ротационные счетчики газа широко применяют в коммунальном хозяйстве, особенно в отопительных котельных, а также на небольших и средних предприятиях.

Ротационный (роторный) счетчик газа — камерный счетчик, в котором в качестве преобразовательного элемента применяются восьмиобразные роторы.

Ротационный счетчик газа типа РГ состоит из: Корпуса 1, внутри которого вращаются два одинаковых восьмёркообразных ротора 2 передаточного и счетного механизмов, связанных с одним из роторов. Под действием разности давлений газа эти роторы приводятся во вращение. Газ поступает через верхний входной патрубок и выходит через нижний выходной патрубок. При вращении роторы обкатываются своими боковыми поверхностями. Синхронизация вращения роторов достигается с помощью двух пар одинаковых зубчатых колес, укрепленных на обоих концах роторов в торцевых коробках вне пределов измерительной камеры. Для уменьшения трения и износа роторы постоянно смазываются маслом, залитым в торцевые коробки.

Объем газа вытесненный за пол оборота одного ротора, равен объему ограниченному внутренней поверхностью корпуса и боковой поверхностью ротора, занимающего вертикальное положение. За полный оборот роторов вытесняются четыре объема.

При изготовлении ротационных счетчиков газа особое внимание обращается на легкость хода роторов и уменьшение не учитываемых утечек газа через счетчик. Легкость хода, являющаяся качественным показателем малого трения в механизме, следовательно, малой потери давления в счетчике

Это обеспечивается установкой валов роторов на шариковые подшипники, сведением до минимума трения в редукторе и счетном механизме, а также рациональным выбором конструктивных размеров и частоты вращения роторов. Уменьшение утечек газа достигается тщательной обработкой и взаимной подгонкой внутренней поверхности корпуса и трущихся поверхностей роторов. Зазор между корпусом и прямоугольными площадками, расположенными на концах наибольших диаметров роторов, колеблется от 0,04мм до 0,1 мм в зависимости от типа счетчика. При изготовлении счетчиков особое внимание уделяется статической балансировке и обработке роторов.

Зачем нужен газовый счетчик?

Некоторые потребители газа по старинке рассчитываются за него по нормативам, мотивируя это тем, что стоимость прибора учета с установкой непомерно высока.

Действительно, такое право у них есть, но экономически это очень невыгодно. Почему же так происходит?

Во-первых, плата по нормативам изначально завышена. Она рассчитывается по максимальному потреблению газа, которое в реальной жизни встречается крайне редко, а то и не бывает совсем.

Оплата по нормативам учитывает максимальный из всех возможных вариант потребления газа каждым проживающим в квартире или доме. Если жильцов двое-трое, а то и больше, суммы получаются не маленькие.

Кроме того, государство заинтересовано в том, чтобы потребленные ресурсы фиксировались приборами учета, поэтому в действующем законодательстве предусмотрены повышающие коэффициенты, которые увеличивают плату за газ по нормативам. В течение нескольких лет этот коэффициент постепенно растет, пока не достигнет максимума.

Установка газового счетчика дает возможность рассчитываться за реально потребленные энергоресурсы и заставляет задумываться об их экономии

Тогда как установка счетчика предполагает оплату только за реально потребленное количество газа. Практика показывает, что оно значительно отличается от рассчитанного по нормативам. Соответственно, и плата существенно снижается.

Реальная разница в оплате позволяет достаточно быстро окупить стоимость покупки и монтажа прибора учета, а впоследствии и получать от этого значительную выгоду.

Для тех, кто имеет автономное газовое отопление, установка счетчика дает еще одно преимущество. Они могут пользоваться своим отопительным оборудованием вне зависимости от начала или завершения отопительного сезона.

Потребители, у которых не стоят приборы учета, автоматически отключаются от подачи газа после окончания отопительного сезона вплоть до его начала. Установка счетчика решает эту проблему.

Прежде чем обращаться к газовщикам с заявкой на монтаж и опломбирование газового расходомера, надо выбрать и купить прибор. А это непросто, ведь на рынке их сейчас внушительное количество. По принципу действия все счетчики потребления газа делятся на следующие группы:
