Плюсы и минусы битермического теплообменника

Как правильно смонтировать оборудование

Монтировать такое оборудование можно как самостоятельно, так и при помощи специалистов по монтажу котлов. Единственное условие, которое нельзя нарушать, – это включать котел в саму газовую систему, потому что такую работу придется доверить специалисту. Причем такие люди должны иметь специальные допуски и сертификаты. Если домовладелец нарушит такое положение, то в первую очередь, его отключат от системы, во вторую – наложат очень большой денежный штраф. Но для того, чтобы самостоятельно подключить чугунный газовый котел, понадобятся все-таки строительные навыки.

И к такому техническому помещению предъявляются специальные требования:

высота потолков в котельной должна быть не менее 3 метров, и помещение должно быть не менее 4 кв. метров. Такие параметры подходят для котла средней производительности, но чем котел больше, тем больше должно быть вокруг места. Обычно такие вещи рекомендованы самими производителем; наличие хотя бы единственного окна, потому что должен быть приток воздуха. Проем для двери обязан иметь 80 см в ширину и зазор между полом и полотном двери не менее 35 мм; не менее 3,5 метров должно быть расстояние до электрических и газовых установок или приборов; на полу, в том месте, где планируется установка чугунного котла, заливается стяжка цементная, и это место усиливается пластиной из стали

Важно помнить, что лист стали должен быть расположен подо всей поверхностью днища отопительной установки, и также выступать на 3-4 см за пределы на его фронтальной стороне; материалами, обладающими огнеупорными качествами, необходимо укрепить всю часть стены, где будет проходить труба дымохода. Вам будет интересно >> Что делать если котел задувает ветром

Вам будет интересно >> Что делать если котел задувает ветром

Основной бумагой при самостоятельной подготовке котла к монтировке его в систему должен быть сопроводительный документ в виде инструкции, разработанной производителем.

Такой документ дает параметры и регламентирует порядок, как можно подключить котел к трубопроводу магистральному, к системе дымохода, а также системе обратки и подачи.

Общие сведения о битермическом теплообменнике

Классические теплообменники для котлов предусматривают разделение камер нагрева. То есть для обслуживания отопительных контуров предназначается одна камера — как правило, основная, а для ГВС — второстепенный радиатор. Такое исполнение имеет немало преимуществ, однако на фоне объединенных камер нагрева становятся очевидны и его слабые стороны. При этом будет неправильно считать, что во втором случае вода смешивается — такой принцип не допускает и битермический теплообменник. Что это такое в плане подхода к обслуживанию воды? Это то же самое радиаторное оборудование, но с общим корпусом, в котором заключены и камеры для нагрева теплоносителя, и отсеки для подготовки бытовой воды. В битермических системах тоже действует принцип разделения зон обслуживания разных сред, но это относится именно к внутреннему разграничению камер. В то время как стандартный разделенный теплообменник изначально содержит две разные камеры.

Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

Первичные

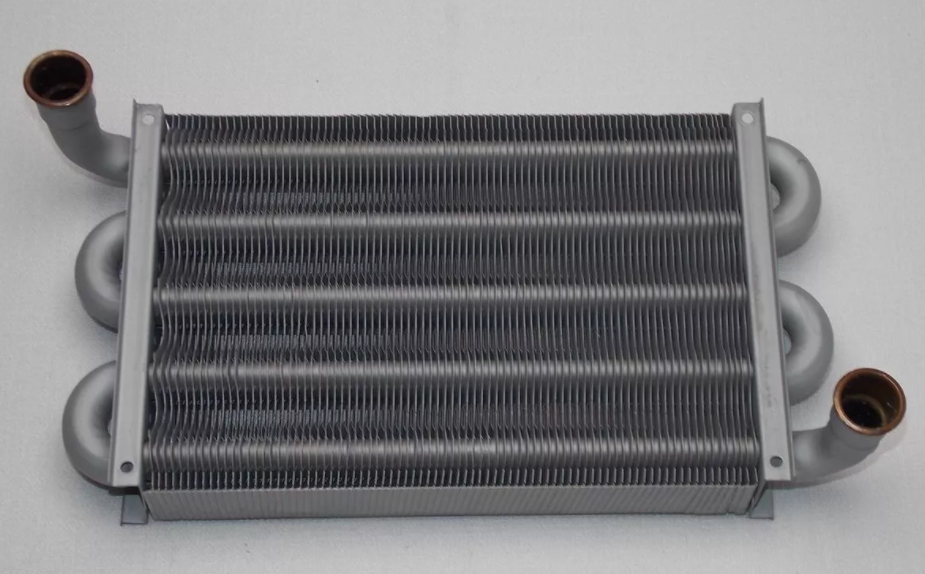

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

Вторичные

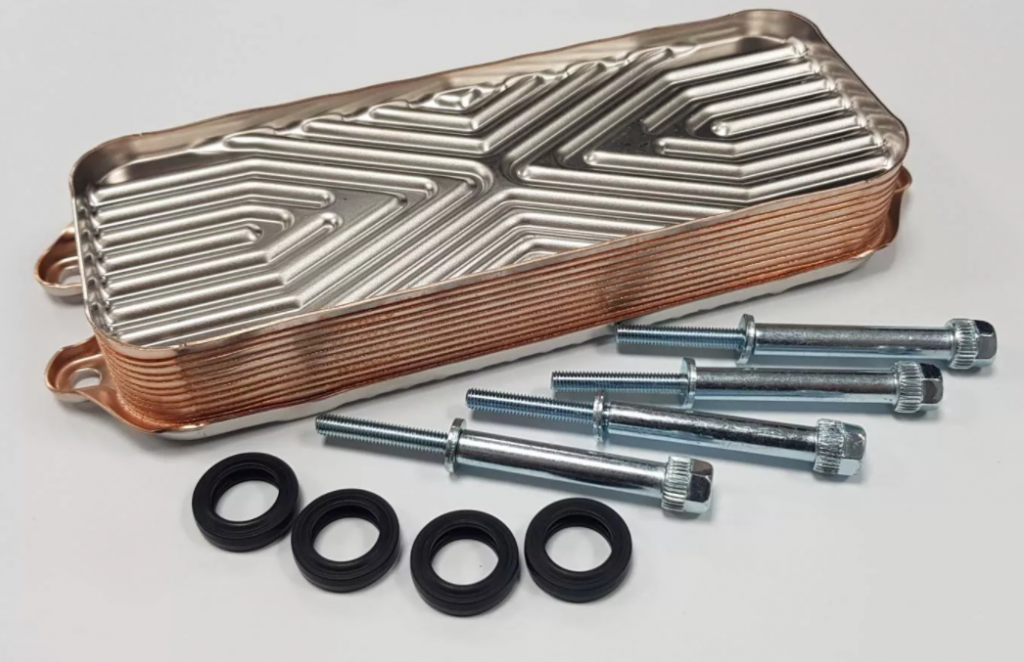

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата.
Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

Битермические

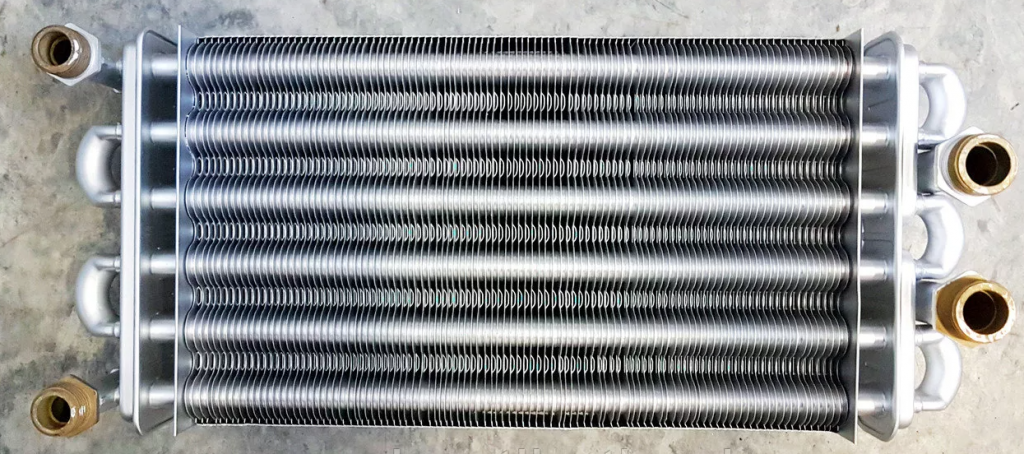

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Как устроен теплообменник битермического типа

Принцип работы котла с теплообменником битермического типа, заключается в следующем:

  • Пластины аккумулируют тепло и нагревают трубки с циркулирующим в них теплоносителем. Первый контур, основная труба теплообменника, предназначена для прокачки жидкости для системы отопления, второй (в виде ромба), для ГВС.
  • Алгоритм работы котла следующий – пока не открыт кран горячей воды, по теплообменнику циркулирует исключительно теплоноситель системы отопления. Как только требуется подача ГВС, нагрев на отопление временно останавливается.

Получается, что двухконтурные газовые котлы с битермической конструкцией теплообменника, работают по принципу поочередного нагрева системы отопления и ГВС, что позволяет более точно расходовать тепло, получаемое от горелки.

Срок службы теплообменника, зависит от нескольких факторов: химического состава воды для ГВС, толщины стенок, заложенных производителем. Слабым местом и одновременно недостатком битермических теплообменников, считается подверженность оседанию накипи внутри стенок теплообменника.

Теплогенератор с двумя раздельными теплообменниками, продолжит работать на нагрев теплоносителя, после зарастания контура ГВС. Устройство битермического теплообменника газового котла, такой возможности не дает. После зарастания контура, работа котла полностью прекращается.

Как и чем промыть теплообменник с битермической конструкцией

Способов промывки несколько:

  • В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла.Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника.
  • В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.

Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.

Какой теплообменник лучше – раздельный или битермический

Два теплообменника, работающих на ГВС и отдельно на отопление, больше в диаметре, поэтому зарастают дольше и менее подвержены отложению кальция на стенках.

Выбирая между раздельным теплообменником или битермическим, учитывают еще один фактор. Стоимость последнего устройства, намного ниже. В среднем, цена за котел снижается приблизительно на треть. Низкая стоимость, это главное преимущество теплообменника битермического типа.

Если регулярно проводится чистка теплообменника, а на подпитку системы отопления и подачу водоснабжения установлена система фильтрации, и водоподготовки, битермический котел прослужит не меньше чем аналог с двумя отдельными контурами.

Настенные котлы с битермическим теплообменником

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

  1. Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
  2. При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

  • Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
  • Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
  • Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
  • Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

  • Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
  • Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
  • Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
  • Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
  • Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рекомендуем: Рабочее давление в системе отопления в частном доме: какое должно быть, как создать?

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Расчет кожухотрубчатого теплообменника

Расчет кожухотрубного теплообменника подразумевает проведение ряда отдельных расчетов, имеющих целью определить необходимую площадь поверхности теплообмена – значит определить необходимую поверхность теплообменника и подобрать теплообменник в соответствии с ГОСТом.

Для определения требуемой площади поверхности теплопередачи необходимо выполнить следующие виды расчетов:

  1. Тепловой расчет.
  2. Расчет температурных режимов.
  3. Расчет физических параметров рабочей среды.
  4. Расчет коэффициента теплопередачи.
  5. Расчет параметров теплообменника.

Более подробную информацию, касающуюся методики проведения указанных расчетов, можно найти на соответствующих сайтах в интернете или в специальной литературе.

Какие есть особенности при эксплуатации такого котла

Обычно в ходе эксплуатации возникает мало проблем с котлами чугунными. Но все-таки есть некоторые особенности, соблюдение которых продлит жизнь агрегата:

  1. в половине случаев причинами того, что возникает необходимость менять котел гораздо раньше положенного срока, являются механически нанесенные повреждения устройству при его транспортировке. Чугун довольно хрупок и пластичен, поэтому если при перевозке котла его роняют или наносят какие-либо удары, то теплообменник может выйти из строя. Поэтому, когда котел прибывает на место, необходимо залить жидкость в теплоноситель, чтобы убедиться, что нет течи;
  2. резкие температурные скачки со временем могут привести к образованию микротрещин, поэтому необходимо во время монтажа добавить смесительный узел в систему;
  3. обязательным условием хорошей эксплуатации является грамотная подготовка места.

Если пользователь обращается с отопительной системой аккуратно, то установка может прослужить гораздо больше, чем запланировано производителем.

Виды по принципу работы

Принцип работы и устройство смесительного теплообменника

По способу взаимодействия сред тепловые обменники могут быть поверхностными и смесительными. Схема подключения смесительного теплообменника считается более сложной.

Смесительные

В основе работы смесительных агрегатов лежит контакт двух веществ и смешивание потребителя и носителя тепла. Смесительный теплообменник для отопления делится на несколько категорий, сюда входят градирни с дымоходом, паровые барботеры, а также конденсаторы барометрического типа и сопловые подогреватели.

Поверхностные

Схема работы поверхностного теплообменника

Поверхностный теплообменник работает в котельной за счет передачи тепла сквозь контактную поверхность. Это могут быть пластины или труба в зависимости от типа прибора. Среды внутри таких агрегатов не смешиваются между собой, в чем заключается их главное отличие от смесительных аналогов.

По принципу передачи тепла поверхностные тепловые обменники делятся на два типа: регенеративные и рекуперативные.

  • Принцип действия рекуперативного теплообменника основан на непрерывной передаче тепла сквозь контактную поверхность. Таким образом работают многие приборы пластинчатого типа.
  • Стандартный или вторичный регенеративный агрегат предназначен для охлаждения и нагревания воздуха. В этих устройствах движение носителя и потребителя тепла происходит в периодическом режиме. Такие установки часто применяются в офисных многоэтажных зданиях.

Кожухотрубные

Кожухотрубной прибор изготовлен из ребристых труб, увеличивающих площадь поверхности, которая передает тепло. Он может иметь конструкцию, включающую трубные решетки, с жесткой сцепкой всех деталей и элементов. Решетки в таком устройстве привариваются к стенкам корпуса, на сцепке к нему прикрепляются трубы. Конструкция с плавающей головкой считается более совершенной, аппараты этого типа стоят дороже, но считаются более практичными.

Погружные

Приборы такого типа часто устанавливают в многоэтажках. В них установлен змеевик в форме цилиндра, размещенный в сосуде с жидкостью. За счет простой конструкции время на отдачу тепла заметно сокращается.

Спиральные

Обвязка такого теплообменника состоит из металлических листов, скрученных в спираль и закрепленных на крене. Агрегатам этого типа нужна хорошая герметизация. Также нужно учесть, что установка спирального теплообменника требует специальных навыков. Спиральные приборы не используют в системах с давлением более 10 кгс/см2.

Пластинчатые

Пластинчатые приборы заслуженно считаются наиболее совершенными и идеально подходят как для частных домов, так и для производственных помещений. Они не доставляют проблем во время сборки и чистки, имеют минимальную степень сопротивления гидравлике. Схема подачи рабочей среды в них может осуществляться тремя способами: прямоточным, смешанным и противоточным.

Кладка кирпича и установка теплообменника

Итак, изготовление теплообменника закончено, и можно переходить к сооружению самого твердотопливного котла. Это будет обычная печь, чертежи которой можно найти в Интернете

Здесь важно учесть один размер — это зазор между теплообменником и стенками нагревательного агрегата. Он должен составлять не меньше одного сантиметра. Поэтому котел, а точнее, его размеры выдерживаются строго по размерам теплообменника

Поэтому котел, а точнее, его размеры выдерживаются строго по размерам теплообменника.

В первую очередь под отопительный прибор заливается хороший бетонный плиточный фундамент. Его необходимо выдержать не меньше месяца, чтобы раствор принял марочную прочность. При возведении этого сооружения обязательно выставление каждого элемента в горизонтальной плоскости. Дело в том, что теплообменник является местом, где могут образовываться воздушные пробки, препятствующие движению теплоносителя. Чтобы эти пробки не появлялись, теплообменник должен располагаться строго вертикально. Внутри котла к нему не подобраться и воздух не спустить

Так что обратите на это особое внимание

Кирпичные печи на твердом топливе

После того как будет собрано из кирпичей днище котла, необходимо собрать поддувало и топку. В камере сгорания надо будет сделать кладку из огнеупорного кирпича. Под теплообменник обязательно выстраиваются подставки с учетом горизонтальности конструкции. После чего устанавливается сам агрегат, который подсоединяется тут же к системе отопления. Можно на нем сделать выходные патрубки большей длины, провести сооружение котла, а потом подсоединить его к отоплению.

Крышка печки — это толстая чугунная плита, так что позаботьтесь о ней заранее и подрежьте под нужный размер. Она съемная, что позволит при необходимости провести ремонтные работы и чистку от сажи. Такая плита — это еще одна плоскость с высокой степенью теплоотдачи. Ее можно заложить одним рядом кирпичей, сделав своеобразный аккумулятор тепловой энергии, или нарезать на крышке пару отверстий, и получится отличная варочная печь.

Что касается дымохода, то тут два варианта:

  1. Металлическая труба.
  2. Выложенный из кирпича.

Первый вариант проще сделать самому. К тому же готовые сэндвич-дымоходы сегодня продаются повсеместно, так что с этим проблем не будет.

Кроме горизонтальной конструкции твердотопливного котла, есть и вертикальная. Этот тип является исключительно отопительным. Отличительная его черта — большой вертикальный размер и установка дымохода только сбоку от прибора. В горизонтальном случае его можно установить как сбоку, так и сверху. Есть и еще одно отличие, которое на первый взгляд кажется не самым важным. Но если посмотреть на него с практической стороны, то для многих он окажется важным элементом.

В котлы горизонтальной формы дрова можно укладывать только горизонтально, а в вертикальный прибор — и вертикально, и горизонтально. При этом длина поленьев полностью соответствует размерам теплообменника. Чем больше этот размер, тем длиннее поленья в него можно заложить, а значит, меньше придется пилить. В этом плане угольный вариант не имеет никакого значения.

Советы по эксплуатации

Для обеспечения эффективной и продолжительной работы теплообменного аппарата необходимо неукоснительно соблюдать приведенные ниже правила эксплуатации кожухотрубных теплообменников:

  1. Руководство предприятия или организации обязаны содержать агрегат в строгом соответствии с нормами Правил Госгортехнадзора, обеспечивать безопасность техобслуживания и надежную работу устройства.
  2. Лица, ответственные за безопасность работы теплообменника, назначается соответствующим приказом по предприятию из числа технического персонала предприятия или организации.
  3. К техническому обслуживанию установки могут быть допущены лица, достигшие 18 летнего возраста, прошедшие медкомиссию, производственное обучение, проверку знаний в квалификационной комиссии и вводный инструктаж по правилам техники безопасности при техническом обслуживании теплообменников. Правила обслуживания должны быть размещены в пределах видимости рабочего.
  4. Преобразователь тепловой энергии нуждается в постоянном контроле технического состояния и регулярной очистке от различных загрязнений. Периодичность проверки для систем горячего водоснабжения составляет 6 месяцев. Теплообменники, работающие в отопительных системах, подлежат проверке не реже одного раза в год.
  5. При проведении ремонтных работ и технического обслуживания следует отсоединить переходы и калачи с агрегата, внимательно осмотреть и при необходимости, прочистить трубки с кольцевыми канавками спиральным упругим ершом, после чего тщательно промыть проточной водой. При использовании других методов очистки (химической или гидродинамической) необходимо неукоснительно соблюдать правила проведения очистных работ. В случае протекания теплообменных трубок, поврежденные элементы должны быть своевременно заменены новыми. Прокладки тоже должны быть заменены на новые. По окончанию осмотра, технического обслуживания и ремонтных работ, теплообменник в обязательном порядке подвергают гидравлическим испытаниям. Результат работ фиксируется в техническом паспорте установки.

Категорически запрещается включать теплообменник если:

  • давление в системе превышает допускаемое;
  • при обнаружении неисправностей в системе предохранительных клапанов;
  • в элементах агрегата будут выявлены трещины, вздутия, утончение стенок, утечка теплоносителя через сварные швы, трубки и фланцевые соединения;
  • при выходе из строя манометров.

Соблюдение этих правил обеспечит эффективную и длительную работу кожухотрубчатого теплообменника.

Благодаря простоте конструкции, надежности и длительному сроку службы, кожухотрубные теплообменники получили широкое распространение в различных областях промышленности. Наибольшее распространение установки получили в нефтеперерабатывающей и химической промышленности, однако нередко используются и в других областях народного хозяйства. Одним из главных достоинств кожухотрубчатых агрегатов является простота эксплуатации и технического обслуживания.

Теплообменник котла

В начале, вспомним, что теплообменник основной элемент, как таковой, в устройстве газового котла. Именно через теплообменник, тепловая энергия от сгораемого газа передается теплоносителю (первичный теплообменник) и через теплообменник передается от горячего теплоносителя, холодному (вторичный теплообменник). Стоит отметить, что оба перечисленные теплообменники, очень часто заменяет смешанный теплообменник, который боле известен под названием, битермический теплообменник. На первом фото смотрим расположение теплообменника в газовом котле с закрытой камерой сгорания.

На втором фото внешний вид теплообменника.

Битермический теплообменник: профилактика

Для всех агрегатов, работающих с жидкостью, такая операция проводится всегда, однако с разной периодичностью. Она необходима из-за качества воды, которая далеко не везде соответствует нормам.

Для котлов с совмещенными теплообменниками регулярная промывка не рекомендация, она — требование обязательное, жесткое. Если владельцы такого оборудования будут игнорировать правило, приписанное в инструкции, то производитель оставляет за собой право отказаться от гарантийного обслуживания. Цель своевременной промывки битермического теплообменника — полное восстановление работоспособности контуров.

Профилактические мероприятия

Способов профилактики есть несколько.

  1. Промывка собственными силами. Этот вариант — самый простой. В данном случае хозяева промывают контуры с помощью специальной жидкости и бустера — насоса, который создает давление. Эта элементарная процедура не требует разбора котла, поэтому от силы занимает 15-20 минут.
  2. Промывка в сервисном центре. Операция, проводимая специалистами, всегда остается оптимальным вариантом. Такая «профилактика от профи» быстро восстановит работу отопительного оборудования, гарантированно предотвратит возникновение любых непредвиденных ситуаций.

У первого способа есть один недостаток, он относится как к самой операции, так и к использующимся средствам. Некоторые препараты максимально эффективны, но по этой причине они довольно агрессивны. Если промывка выполняется некорректно, то есть риск нарушить герметичность прибора.

Устранить течь в битермическом теплообменнике достаточно сложно, иногда это не по силам даже профессионалам. Нередко хозяевам остается лишь один выход — замена поврежденного элемента новым. В сервисных центрах обычно применяют мягкие средства

«Агрессоры» используются только при серьезных загрязнениях, но в таких случаях с ними обращаются очень осторожно

Надо отметить, что любимые и крайне популярные народные средства — лимонная, уксусная кислота — в этом случае не так эффективны. Они не смогут справиться с устранением налета в теплообменниках, поэтому использовать эти (и подобные продукты) не рекомендуют. Хотя некоторые хозяева с этим утверждением не согласны: у них получилось справиться даже с серьезной пробкой именно промывкой лимонной кислотой. Но на такую операцию был потрачен целый день.

Когда требуется чистка?

Эта операция должна выполняться регулярно, но бывают форс-мажорные ситуации, когда без нее не обойтись.

  1. Профилактическая чистка. Как минимум раз в 2 года (лучше ежегодно) битермический теплообменник требует «очистительной процедуры».
  2. Читка котла «по требованию». Она необходима, если владельцы заметили, что котел вдруг стал работать менее эффективно.
  3. Поломка теплогенератора. Это ЧП тоже нельзя назвать редким, чаще оно происходит в самый разгар отопительного сезона. В этом случае рекомендуют провести дополнительные мероприятия — совместить ремонт и чистку всех узлов агрегата.

Несмотря на то, что устроено это оборудование проще, чем обычные приборы, для его ремонта и профилактики рекомендуют приглашать специалистов. Исключением станет хозяин, который хорошо разбирается в такой технике.

Особенности устройства теплообменника газового котла

Одно из важнейших мест в отопительной схеме занимает устройство теплообменника газового котла. Но далеко не все потребители знают, в чем состоит его функция.

Между тем, именно от этого компонента, а также от правильности его встраивания в отопительную цепь, во многом зависит эффективность работы всей системы.

Функциональное назначение в газовом котле

Основное назначение любого обменника тепла — это, во-первых, передача тепловой энергии от источника нагревания (чаще всего, от газовой горелки) к теплоносителю (как правило, воде в замкнутом или незамкнутом контуре) и, во-вторых, передача тепла от одного теплоносителя, разогретого до нужной температуры, к другому, холодному, теплоносителю.

По способу передачи тепловой энергии от источника тепла к технической жидкости различают 3 основных вида термообменников.

При участии первичного, состоящего из медных трубок и пластин, осуществляется передача тепла от сгорающего в горелке газа к жидкому теплоносителю. Используется в основном в контуре отопления помещений.

Вторичный обменник передает тепло от нагретого (в первичном термобменнике) носителя непосредственно к нагреваемой среде. Представляет собой пластинчатое устройство, предназначенное для подогрева воды из водопроводной системы дома.

Третий вид обменника тепла — совмещенный битермический, осуществляет двойной обмен теплоносителей. Чаще всего на практике применяются двухконтурные (с первичным и вторичным обменниками тепла) котлы, реже — одноконтурное (только с первичным термообменником) отопительное оборудование.

Принцип работы первичного и вторичного устройств в двухконтурном отопительном котле

В схеме двухконтурного котла первичный теплообменник «отвечает» за работу отопительного контура (рис.1).

Указанный обменник (5) получает тепло от горелки (1). Благодаря трехходовому перепускному клапану (3) нагретая вода, циркулирующая в системе за счет гидропомпы (2), не попадает во вторичный теплообменник, а направляется исключительно по отопительному контуру (А). Жидкость, остывшая в процессе отдачи тепла помещениям, возвращается в нагревательный котел по обратной линии (D).

Вторичный обменник тепловой энергии включается в циркуляцию нагретой воды в том случае, если нагретая жидкость или перенаправляется в систему горячего водоснабжения (ГВС) с одновременным отключением отопительного контура, или проходит одновременно по системам отопления и ГВС. В первом случае (рис.2) клапан (3), перекрыв отопительный контур (А), пускает течение воды от первичного теплообменника к вторичному устройству (4).

Внутри данного термообменника проходит трубопровод, по которому в нагреватель поступает холодная вода из общей водопроводной сети (С). Проходя через толщу жидкости, разогретой до заданной температуры, холодная вода, в свою очередь, нагревается и в таком виде попадает уже в систему горячего водоснабжения (В).

Некоторые моменты профилактики

Для качественной работы двухконтурного котла надо обеспечить следующее:

  1. На входе в котел трубопровода холодного водоснабжения следует устанавливать фильтр, препятствующий загрязнению теплообменника.
  2. Чтобы замедлить образование накипи в трубопроводе, надо отрегулировать нагрев воды в ГВС не выше 45-50°С.
  3. Выполнять капитальную очистку теплообменников раз в 3-7 лет. Если вода слишком жесткая, чистить устройство не реже одного раза в 3 года.

Если эти требования будут соблюдены, потребитель может рассчитывать на долгую и надежную работу оборудования.
