Тонкости устройства вентиляции разных типов в домах, квартирах и помещениях

Сколько воздуха нужно обеспечить?

Важно рассчитать необходимый объем воздушных масс, требующийся для комнаты. В расчетах нужно опираться на такие нюансы:

  • сколько людей и как часто будет находиться в таком помещении;
  • для чего именно будет использоваться комната (если для отдыха и спокойного времяпровождения, то можно обойтись притоком в объеме 30 м³/ч на 1 человека, если будет выполняться сложная физическая работа, то 60);
  • какие условия характерны для помещения (к примеру, если это подвал, то вероятность сырости внутри выше, чем в надземной комнате);
  • будут ли выделяться вредоносные опасные вещества (к примеру, если в комнате без окон делается мастерская, где будут выполняться покрасочные работы).

Для большинства случаев можно провести простой расчет. Из него следует, что на одного находящегося в помещении человека требуется около 30 кубов воздуха в час. Это минимальная величина, но вообще желательно поднять ее до 32-35 кубов воздуха в час.

Как сделать естественную вентиляцию в частном доме

естественная вентиляция в частном доме

Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.

Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.

Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.

Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.

Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.

Канальная вентиляция

Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.

Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.

Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см

Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро

Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.

Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.

Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.

Полезные советы

мастер по вентиляции

Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:

  1. Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
  2. Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
  3. В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
  4. Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
  5. Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
  6. Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
  7. Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.

Вентиляция гардеробной комнаты

Вентиляция гардеробной необходима для лучшей сохранности вещей

Гардеробная комната непременно должна вентилироваться, в противном случае не миновать неприятного запаха. Чаще всего в гардеробных нет радиаторов отопления, а значит влажность здесь выше: создаются хорошие условия для развития плесени и микробов. Поэтому нужно позаботиться о вентиляции в глухой комнате. Немногие хозяева знают все о том, как организовать вентиляцию в комнате.

Существует несколько вариантов вентиляции в гардеробной комнате:

  1. Если одна стена гардеробной выходит на улицу, на ней устанавливается приточный клапан. При наличии окна в гардеробной клапан встраивается в его створку. Доступный всем и несложный способ. Свежий воздух подается через клапан, а удаляется через щель под дверью или вентиляционную решетку. Как правило, достаточно решетки площадью 10 х 20 см. Ширина щели должна быть 1 см, а под дверью санузла и кухни – 2,5 см. Далее воздух вытягивается в коридор, кухню или санузел и оттуда по общедомовой вытяжной вентиляции на улицу. Это лучшая схема вентиляции гардеробной, если между нею и помещением с вытяжкой не более 2 дверей.
  2. Когда помещение гардеробной открывается в спальню, воздух должен двигаться в обратном направлении из жилого помещения в гардероб. Для работы вентиляции в гардеробной комнате придется организовывать вытяжной канал и без помощи профессионального проектировщика не обойтись. Во время отделочных работ оставляют открытым выход в вентканал. Свежий воздух для вентиляции глухой комнаты проникает из прилегающего жилого помещения. Приточные вентиляционные клапана, таким образом, необходимо устанавливать на окна или стены. Чтобы воздух беспрепятственно поступал из одного помещения в другое, оставляются специальные отверстия (смотрите п.1).

  3. Если квартира оснащена принудительной вентиляцией, специальный вытяжной канал протягивается в гардеробную. Схема движения воздуха аналогична описанной в п.2.

Расчет вентиляции в частном доме по нормам

При строительстве частного дома расчеты вентиляции можно выполнить самостоятельно по методике, приведенной в приложении «Ж» СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются по нормируемой кратности воздухообмена и по нормируемому удельному расходу приточного воздуха.

Нормируемая кратность воздухообмена показывает, сколько раз в течение часа меняется воздух в помещении. При кратности воздухообмена в жилом помещении менее 0,5 у человека возникает ощущение духоты. В соответствии с требованиями существующих нормативов кратность воздухообмена в жилых комнатах должна быть — 0,5 — 1,0, а для кухни, ванны и туалета — не менее 3,0.

Таблица 1. Нормы минимального воздухообмена в помещениях жилых зданий (таблица 9.1 СП 54.13330.2011):

ПомещенияНорма воздухообменаПримечания
Жилая зонаКратность воздухообмена 0,35 ч-1, но не менее 30 м³/ч × челДля расчета расхода воздуха (м³/ч) по кратности объема помещений следует определять по общей площади квартиры
3 м³/м² для жилых помещений, если общая площадь квартиры меньше 20 м²/челКвартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек
Кухни60 м³/ч при электрической плитеПриточный воздух может поступать из жилых помещений
90 м³/ч при 4-конфорочной газовой плите
Ванные комнаты, туалеты25 м³/ч из каждого помещенияПриточный воздух может поступать из жилых помещений
50 м³/ч при совмещенном санузле
ПостирочнаяКратность воздухообмена 5 ч-1
Гардероб, кладоваяКратность воздухообмена 1 ч-1
Помещение теплогенератора (вне кухни)Кратность воздухообмена 1 ч-1

Для расчета расхода приточного воздуха, используется формула:L = V × n, где V — объем помещения, м³; n – кратность воздухообмена, ч-1.

Нормируемый удельный расход приточного воздуха рассчитывается:

  • Если площадь помещения на одного проживающего меньше 20 м², то используется формула L = A × k, где A – площадь помещения, м²; k – нормируемый расход приточного воздуха на 1 м², м³/(ч × м²).
  • Если площадь помещения на одного проживающего больше 20 м², то используется формула L = N × m, где N – число людей; m – нормируемый удельный расход приточного воздуха на 1 человека, м³/ч;

Пример расчета минимального нормируемого воздухообмена:

Исходные данные:
Приток воздуха осуществляется через жилые помещения. Удаление воздуха происходит через ванную, туалет, кухню. Соблюдается баланс воздухообмена: приток воздуха равен оттоку. Общая площадь квартиры 100 м². Площадь жилых помещений 70 м². Высота потолков 3 м. Кухня оснащена 4-конфорочной газовой плитой. Кратность воздухообмена n = 0,35 ч-1 (по таблице 1). Нормируемый удельный расход приточного воздуха на 1 человека m = 30 м³/ч × чел (по таблице 1).
В квартире постоянно проживает 4 человека.В квартире постоянно проживает 6 человек.
Расчет естественной вентиляции:
1)Определение объема притока по кратностям (для расчета используем полный объем помещения, а не только объем жилых зон):
L = V × n = 100 × 3 × 0,35 = 105 м³/ч
2)Определение объема притока по удельному расходу приточного воздуха:
Определяем заселенность: 100/4 = 25 м²/чел. (> 20 м²/чел), соответственно используем формулу: L = N × m = 4× 30 = 120 м³/ч. Выбираем наибольшее значение из двух расчетов. Соответственно минимальный объем приточного воздуха составляет 120 м³/ч. Определяем заселенность: 100/6 = 16,67 м²/чел. (< 20 м²/чел), соответственно используем формулу: L = A × k = 70 × 3 = 210 м³/ч. A – площадь жилых помещений, по условию равна 70 м², k – нормируемый расход приточного воздуха 3 м³/(ч⋅м²) (по таблице 1). Выбираем наибольшее значение из двух расчетов. Соответственно минимальный объем приточного воздуха составляет 210 м³/ч.
Определение объема вытяжки:
Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяются по таблице 1: Lкухни = 90 м³/ч; Lванной = 25 м³/ч; Lтуалета = 25 м³/ч; Lвытяжки = 90 + 25 + 25 = 140 м³/ч.
Вывод:
Объем вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса нужно увеличить объем приточного воздуха до 140 м³/чОбъем приточного больше объема удаляемого воздуха, поэтому для соблюдения баланса нужно увеличить объем вытяжки до 210 м³/ч

Особенности вентиляции

Разрабатывая проект вентиляции, нужно уделить особое внимание наиболее «грязным» помещениям в доме – основных источников запахов, пыли, сторонних частиц. Рассмотрим подробнее, какие нюансы нужно учесть при вентилировании данных участков и комнат

Вентиляция подпольного пространства

В любых частных постройках под полом образовываются непроветриваемые зоны, в которых очень сыро, так как в них не проникает солнечный свет. Как результат – распространяются грибки и прочие микроорганизмы, оказывающие разрушающее воздействие на строительные материалы, нарушая при этом их целостность. Чтобы предотвратить такого рода ситуацию, необходимо в цоколе фундамента, на расстоянии 30 см от поверхности грунта, установить вентилируемые проемы. В результате под полом будет осуществляться циркуляция воздушных масс. Для достижения оптимального уровня воздухообмена цокольные проемы могут быть как круглой, так и квадратной формы, но обязательно с размером не меньше 10 см.

Если такого рода естественное проветривание недостаточное и сырость с грибком остаются, устанавливают механические средства обеспечивающие принудительную циркуляцию.

Верхние этажи

В двух и трехэтажных домах при монтаже естественной вентиляции существенной проблемой являются лестницы между этажами, которые выполняют роль больших вентиляционных каналов. «Отработанный» воздух будет подниматься по лестничным маршам, в результате чего на верхних этажах температура воздуха будет ниже, нежели на первом. Чтобы предотвратить такого рода ситуацию, нужно перекрыть доступ воздуха с лестницы на этажи путем установки дверей. Или же воспользоваться вторым способом – провести изоляцию каждого помещения путем монтирования отдельных вентиляций в каждой комнате. Но это будет сопряжено с дополнительными трудозатратами и финансовыми потерями.Если рассматривать мансардный этаж, то высота его потолков небольшая. А это значит, что естественная тяга будет слишком слабая и нужно будет устанавливать механическую вентиляцию.

Вентиляция в ванной и туалете в частном доме

Эти помещения отличаются повышенной влажностью и излюбленным местом развития грибка и плесени. Интенсивности естественной вентиляции недостаточно для удаления всего отработанного воздуха. Поэтому рекомендуется воспользоваться либо осевыми, либо канальными вентиляторами. Очень распространены модели с возможностью вывода на отдельный выключатель. Для исключения попадания неприятных запахов из канализации, для стояка делается вентиляционный выход на крыше. При этом не рекомендуется к ниму подсоединять короба вентиляции из других помещений.

Вентиляция на кухне в частном доме

Кухня – основной источник запахов в доме. Пища, проходя термическую обработку, выделяет огромное количество разнообразных запахов, в воздух также попадают продукты горения, такие как сажа. Избежать подобного дискомфорта на кухне можно путем монтирования качественной системы вентиляции, обеспечивающей как приток воздуха, так и его удаление. Для быстрого устранения всех запахов над кухонной плитой нужно установить отдельный вентиляционный канал или электромеханическую вытяжку из нержавеющих материалов, в которую будет засасываться воздух, насыщенный различными запахами. Входное и выходное отверстия канала защищают решетками. Чтобы на поверхности не оседал жир, а также пыль и сажа, ее делают идеально гладкой.Движение воздушных потоков на кухне происходит естественным путем (микротрещины, открытые окна, двери) и принудительным (специальные устройства). Последний вариант более удачный, так как естественная вентиляция часто неспособна справиться с запахами от приготовления пищи.Чем больше число горелок, установленных на кухне, тем большой мощностью должно обладать устройство для вентиляции. Согласно нормативным документам, при объеме кухни более 8 м³ допускается установка плиты с двумя горелками; при объеме от 12 до 15 – три горелки. Если объем кухни больше 15 м3 – разрешается установка 4 горелок. Данные нормы способствуют качественному воздухообмену, происходящему по оптимальной скорости (от 110 м³/час до 140 м³/час в зависимости от того электрическая плита или газовая).

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

  • обеспечивать проникновение чистого воздуха в квартиры;
  • вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
  • регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

  • кухонная вытяжка;
  • вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

  1. Рециркуляционные.
  2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха.

Здесь два варианта:

  1. Оконный воздушный клапан.
  2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

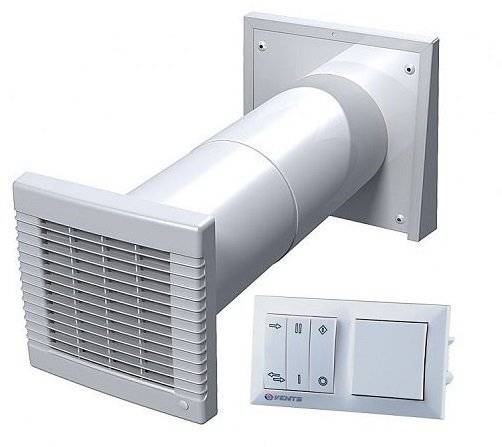

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

  • осевые настенные;
  • осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

  • свежий приточный и отработанный воздух не перемешиваются;
  • вероятность обмерзания зимой;
  • в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

  • отсутствие обмерзания оборудования;
  • «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
  • низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.
