Устройство и принцип работы вакуумных выключателей

Вакуумный выключатель: полюса и камеры, привод

В вакуумных выключателях внутренней установки используются литые из эпоксидного компаунда полюса. В выключателях наружной установки – цельнолитые полюса в кремнийорганической изоляции. Полюса комплектуются самыми современными вакуумными камерами, которые специально разработаны и оптимальным образом подходят для использования в литых полюсах.

Контакты вакуумных камер выполнены из специальных легированных сплавов. Горение дуги, которая возникает при разведении контактов при отключении нагрузки, поддерживается металлическими парами за счет испарения электродного материала. Электрическая дуга мягко гасится при естественном переходе тока через ноль, поэтому исключается возможность возникновения перенапряжений при коммутации большинства видов нагрузок.

В вакуумных выключателях применяется универсальный электромагнитный привод. Для удержания выключателя во включенном или отключенном положениях используется энергия мощных постоянных магнитов. Фиксация происходит за счет использования принципа «магнитной защелки», а именно, замыкания магнитной цепи включения или отключения якорем, который механически связан с подвижными контактами вакуумных камер.

Для управления приводом используется электронный блок управления, которым оснащен вакуумный высоковольтный выключатель. Блок управления может быть встроен в корпус выключателя или изготовлен в выносном исполнении. Отключение происходит за счет энергии предварительно заряженных конденсаторов.

В выключателях также применяются пружинные приводы, которые помимо нормированного включения/отключения выключателя обеспечивают возможность ручного включения и отключения.

Номинальное напряжение, кВ1027,535110
Наибольшее рабочее напряжение, кВ1230,540,5126
Номинальный ток, А630–3 1501 600; 2 0001 6002 500; 3 150
Номинальный ток отключения, кА20–40252531,5; 40
Ток термической стойкости , кА (3 с)20–40252531,5; 40
Ток электродинамической стойкости, кА52–102646481; 102
Полное время отключения, мс, не более57–70708047
Собственное время включения, мс, не более90–1201008080
Собственное время отключения, мс, не более35–5530–556032
Механический ресурс, циклов ВО30 000–100 00030 00025 00010 000
Коммутационный ресурс при номинальных токах, циклов ВО30 000–50 00030 00020 00010 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО40–100303025
Масса, кг65–2852706401 645

У нас вы можете посмотреть полный каталог вакуумных выключателей, а также выбрать продукты, оптимальным образом отвечающие вашим текущим потребностям.

Также рекомендуем ознакомиться с нашими статьями про вакуумную коммутационную аппаратуру и вакуумный выключатель BB.

Чтобы узнать какова цена на вакуумные выключатели в Екатеринбурге, Москве, Новосибирске или других городах Вы можете

Отправить заявку

Включение

В отключенном положении выключателя контакты вакуумной камеры (ВДК) удерживаются в разомкнутом состоянии действием отключающей пружины, которое передаётся на подвижный контакт ВДК посредством тягового изолятора. Для включения модуля на обмотку электромагнитного привода разряжается на предварительно заряженный включающий конденсатор блока управления. Импульс тока, протекающий по обмотке электромагнитного привода в результате разряда конденсатора, создаёт магнитное поле в зазоре между якорем и плоским магнитопроводом.
По мере роста тока в обмотке электромагнитного привода сила электромагнитного притяжения между якорем и плоским магнитопроводом возрастает до величины, превышающей силу удержания, создаваемую пружиной отключения. В этот момент якорь привода начинает двигаться по направлению к магнитопроводу, толкая тяговый изолятор и подвижный контакт ВДК.
В процессе движения якоря по направлению к магнитопроводу воздушный зазор уменьшается, благодаря чему сила притяжения якоря увеличивается. Быстро растущая электромагнитная сила стремительно ускоряет движущиеся части модуля до скорости примерно 1 м/с. Такая скорость является оптимальной для процесса включения и позволяет избежать дребезга контактов при их соударении, существенно снижая при этом вероятность пробоя вакуумного промежутка до момента замыкания контактов.
Ускоряющий якорь генерирует в витках обмотки электромагнитного привода противо ЭДС, которая препятствует дальнейшему нарастанию тока в обмотке и даже несколько снижает его.
В момент замыкания контактов подвижный контакт останавливается, а якорь продолжает своё движение ещё на 2 миллиметра, поджимая контакты через пружину дополнительного поджатия контактов.
Достигнув плоского магнитопровода, якорь останавливается, примагнитившись к магнитопроводу привода. В момент остановки якоря он перестаёт индуцировать противо-ЭДС, что приводит к росту тока, необходимого для насыщения кольцевого постоянного магнита до достижения им необходимых магнитных свойств.
Намагниченный до насыщения кольцевой магнит создаёт мощный остаточный магнитный поток, достаточный для удержания якоря привода (и соответственно, контактов модуля) во включенном положении даже после отключения включающего тока вспомогательным контактом.
Испытания на стойкость к механическим воздействиям показали, что усилие удержания, развиваемого постоянным магнитом, достаточно для того, чтобы удерживать модуль во включенном положении так долго, как это необходимо по условиям эксплуатации, даже при воздействии вибрационных и ударных нагрузок.
Отключающая пружина привода также сжимается в процессе движения якоря, накапливая потенциальную энергию для выполнения операции отключения модуля.
Перемещение якоря передаётся на синхронизирующий вал, поворачивая его в процессе перемещения на угол 44°, для обеспечения индикации состояния модуля, управления вспомогательными контактами и приведения в действие блокировочных механизмов распредустройства.

Характеристики вакуумных выключателей

  1. Главная →
  2. Статьи →

Главным предназначением вакуумных выключателей является функционирование в отсеках КРУ в трехфазных токопроводящих цепях с частотой колебания 50 Гц и отдельной или замененной нейтралью, помимо этого они разработаны для промышленных шкафов, где выступают в качестве контролирующих звеньев входящей электроэнергии. Они отлично справляются с переключением, размыканием и замыканием магистральных кабелей без ущерба для управляющих контактов.

В соответствии с характеристиками вакуумных выключателей допускается их применение для запуска и прерывания работы двигателей асинхронного типа с ротором замкнутым накоротко или фазного типа. Они прекрасно справляются с замедлением момента вращения представленных двигателей противотоком и прекращение работы электромашин с медленно вращающимся ротором.

Продолжительность эксплуатирования выключателя до первого капитального ремонта в среднем составляет 12 лет, списывать отработанный механизм рекомендуется не позже чем через четверть века.

Важным отличаем вакуумных выключателей является возможность непрерывность работы с частыми коммутационными операциями. Выключатели с приводом, работающим за счет взаимодействия электромагнита и ферромагнита способны осуществлять коммутацию электрических схем в стандартном и аварийном режимах в трехфазных токопроводящих цепях с частотой колебания 50-60 Гц, где присутствует изолированная нейтраль и стандартное напряжение не превышает 12 кВ.

Благодаря существующим характеристикам вакуумных выключателей можно назвать их идеальными с точки зрения экологии. Они практически безопасны для окружающей среды, при работе не осуществляют вредных выбросов в атмосферу. Абсолютная герметичность повышает надежность и количество возможных совершаемых коммутаций в течение всего срока эксплуатации. Нижайшим температурным приделом становиться отметка -60ͦС. Представленное оборудование может работать как в автоматическом, так и ручном режиме. Исходя из представленных параметров, вакуумные выключатели способны полноценно функционировать даже в сложных климатических условиях. Устройство беспрепятственного разъединения привода способно остановить работу выключателя в произвольный момент, несмотря на положение механизма. К тому же благодаря небольшим размерам и массе, а так же пожаро- и взрывобезопасности их установку можно производить вблизи агрессивной окружающей среды.

Выключатели вакуумного типа рассчитаны на применение в составе подстанций рассчитанных на 110 -220 кВ с трансформаторами тока и напряжения не содержащими масла и элегаза. Такие подстанции особенно актуально эксплуатировать в районах с жесткими экологическими ограничениями к промышленному оборудованию.

Модернизированные разработки в сфере производства вакуумных выключателей рассчитаны на длительный промежуток времени, поэтому постоянно обновляемая элементная база позволяет совершенствовать распределительные устройства для высоковольтных цепей и проектировать новейшие блочно-модульные системы электроснабжения потребителей.

Установка и подключение прибора

Прежде чем начинать устанавливать вакуумный выключатель, необходимо провести осмотр всех внешне доступных элементов, дабы убедиться в отсутствии повреждений и дефектов. Затем производится чистка изоляционных поверхностей полюсов с помощью сухой безворсовой ветоши.

Не допускается внедрение оборудования в систему, если на изоляционных поверхностях присутствуют сколы, трещины, деформированные участки. Обязательно подлежит проверке схема вторичных цепей, а также подключение корпусной шины.

Проверка установленного прибора

Здесь важно тщательно проверить каждую деталь, каждый элемент крепежа. Высоковольтные аппараты не прощают даже малейшей ошибки

Перед установкой работоспособность выключателя следует проверить методом ручного включения (вхолостую без питания) и убедиться в правильности положения индикаторов панели управления. Затем нужно проверить наличие крышек полюсов. Если применяется аппаратура под номинал 1600А и выше, крышки защиты перед монтажом требуется снять.

Подключение непосредственно в сеть

Клеммы контактных наконечников проводников силовых кабелей перед присоединением к выводам выключателя необходимо зачистить.

Процедура зачистки отличается в зависимости от применяемого материала клемм:

  • Для медных и алюминиевых клемм без дополнительного покрытия зачистка осуществляется наждачной бумагой зернистостью М20 или ниже, с последующим обезжириванием поверхности металла.
  • Если клеммы медные или алюминиевые покрыты слоем серебра, их достаточно очистить безворсовой тканью.

Недопустимо применять кабели, серебряное покрытие клемм которых повреждено на площади более 5%. В этом случае повреждённый элемент требуется заменить. Подробнее о клеммах для соединения проводов можно прочесть в этом материале.

Внешние проводники подводятся к выводам вакуумного выключателя с таким расчётом, чтобы не создавались механические усилия на выводы прибора со стороны внешних проводников. Соединения производятся посредством болтовой сцепки с применением плоских упругих металлических шайб.

Как производится заземление?

Приборы стационарного исполнения подключаются к «земляной» площадке посредством болтового соединения (М12) непосредственно в точке, обозначенной маркировкой «Заземление».


Элементы конструкции аппаратной тележки и шасси выключателя, через которые выполняется заземление устройства. Как правило, эти точки отмечаются соответствующим знаком, нанесённым рядом с элементом

Область контактной точки «Заземление» перед соединением требуется обезжирить. Заземляющим проводником следует выбирать шину достаточного сечения (Правила устройства электроустановок), гибкий провод или проводник сплетённый жгутом. До накладки проводника на контактную площадку поверхности контакта смазать специальной смазкой (ЦИАТИМ-203).

Конструкция выкатного типа заземляется при помощи элементов аппаратной тележки. Заземление вакуумного выключателя осуществляется через конструкцию аппаратной тележки, для чего также имеются элементы крепежа.

Ввод устройства в эксплуатацию

Запуск устройства в эксплуатацию производится после дополнительной проверки установленного и подготовленного оборудования. В частности, проверяется надёжность заземления, состояние крепежа сборочных компонентов, доступ охлаждающей среды к потенциально нагревающимся элементам.

Поверхности токоведущих стержней, контактирующих с ламелями розеточных контактных групп, необходимо обработать небольшим объёмом смазки ЦИАТИМ. В целом, необходимо выполнить все процедуры, предусмотренные ПЭУ на случай приёмо-сдаточных испытаний, и убедиться в соответствии величины оперативного напряжения допустимым пределам.


Установка вакуумного выключателя. Монтажные работы проводит только квалифицированный персонал. Те же требования предъявляются к персоналу, который подбирается на обслуживание высоковольтного оборудования

Управлять вакуумным выключателем допускается персонал, имеющий разрешение на обслуживание электроустановок, функционирующих под напряжением выше 1000 вольт. Утверждённая группа допуска для обслуживающих лиц должна быть не ниже третьей. Перед началом работы с оборудованием, персонал проходит техминимум с целью изучения тонкостей конкретной модели оборудования.

Конструкция и принцип действия

Главная \ Продукция \ Вакуумные коммутационные аппараты (1,14; 10; 20; 27,5; 35; 110 кВ) \ Выключатели вакуумные высоковольтные 6-10 кВ \ Вакуумные выключатели ВБЭ-10-20 \ Конструкция и принцип действия

Устройство и работа выключателя

Выключатель представляет собой аппарат прямого действия. Операции включения выключателя осуществляются электромагнитным приводом прямого действия за счет тягового усилия электромагнита включения. Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасенной пружинами выключателя при включении. Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, направляется в стороны от центра, вращается по поверхности контактов, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей микросекунд между контактами восстанавливается напряжение. Выключатель состоит из трех дугогасительных полюсов, закрепленных через опорные изоляторы на корпусе привода. Каждый полюс содержит вакуумную дугогасительную камеру (КДВ), механизм дополнительного пожатия контактов КДВ и токовыводы. Электромагнитный привод состоит из электромагнита включения, блока механических защелок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закрепленной в корпусе привода. Между полюсами выключателя установлены изоляционные перегородки. В выключателях выкатного исполнения (рис.1 — 5) привод установлен на тележку, имеющую механизм блокировки, связанный с выключателем.

Включение выключателя

В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении. Оперативное включение производится подачей напряжения на электромагнит, якорь электромагнита втягивается и через блок защелок поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок—контактов узла контактного и постановка на механическую защелку. Происходит включение выключателя. Ручное неоперативное включение осуществляется поворотом вала привода вниз трубой, которая надевается на рычаг привода. Для ручного включения выключателя съемную крышку, необходимо снять. Ручное включение выключателя под нагрузку запрещается!

Отключение выключателя

При подаче сигнала на электромагнит отключения или на один из расцепителей максимального тока, или на расцепитель минимального напряжения, или на расцепитель от независимого источника тока тяги электромагнитов воздействуют на блок защелок. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатия контактов КДВ блоков дугогасительных и отключающей пружины, вал привода выключателя возвращается в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению. Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой, расположенной на панели выключателя.

Конструктивные особенности

Особенности работы и применения воздушных высоковольтных выключателей

Каждый высоковольтный вакуумный выключатель обладает своими характеристиками и конструктивными особенностями, так как используется в сетях с разным напряжением и током. Также разные производители вносят свои индивидуальные коррективы в устройство и конструкцию своих изделий. Но основные элементы всё же остаются неизменными.

Основные элементы конструкции вакуумного выключателя это:

Электрическая основная высоковольтная часть разделена между фазами и содержит следующие элементы:

В свою очередь, сама дугогасящая камера является тоже очень важным хоть и не разборным элементом, зачастую в случае неисправности они не ремонтируются, а заменяются новыми.

Вот основные её части и механизмы:

Выключатель управляется местным или дистанционным способом. В аварийных режимах отключается от релейной защиты или от противоаварийной автоматики (подается питание на электромагнит отключения и токопроводящие контакты размыкаются).

На данный момент некоторые производители изготавливают высоковольтные выключатели в комплекте с релейной защитой и противоаварийной автоматикой, такое устройство называется реклоузером.

Преимущества

Все свои положительные качества вакуумные выключатели проявляют в электроустановках, где совершается большое количество коммутаций. Поэтому аппараты работают особо эффективно в системах управления трансформаторов и электродвигателей.

• Высокая надежность по сравнению с масляными или воздушными выключателями. Что это значит? Количество отказов вакуумных выключателей существенно ниже, чем у вышеупомянутых коммутационных устройств. Это с уверенностью можно назвать главным преимуществом.

• Длительный срок эксплуатации. Выключатель способен прослужить 25 лет, после чего его заменяют новым.

• Быстродействие. Причина этому — более серьезный показатель вакуума на пробой электрическим током, чем масло или воздушная среда. Поэтому ход контактов дугогасительной камеры у выключателя составляет всего 6—10 мм, против 100 мм у масляных моделей. Скорость срабатывания около 2 мс, то есть, очень быстро. Вдобавок вакуумная конструкция обладает длительным механическим ресурсом.

• Низкие эксплуатационные расходы. Это обусловлено дугогосящей средой. В тех же воздушных или масляных выключателях есть необходимость в пополнении оной. Вакууму ничего подобного не нужно. Полюса изготавливаются в герметичном и неразборном исполнении.

• Относительная простота конструкции. Нет дополнительных элементов в виде масляных баков или компрессорных установок, за которыми требуется постоянно следить и обслуживать.

• Выключатель справляется со своими функциями одинаково эффективно независимо от ориентации в пространстве.

Читать далее: Лучшие пылесосы Samsung без мешка характеристики моделей рекомендации перед покупкой

• Высокая коммутационная стойкость. Выключатель без ревизии и ремонта способен выдержать до 20 тыс. отключений с рабочей величиной токов и до 200 отключений при токе КЗ (ресурс зависит от конкретной модификации аппарата и величины тока КЗ). Ни один вид выключателей не способен обеспечить такой рабочий срок без профилактических мероприятий.

• Удобство ремонта и обслуживания. Вся конструкция построена по блочному принципу. Один заменяется на другой без необходимости разбора и восстановления.

• Малые габариты. При одних и тех же рабочих значениях токов и напряжений, размеры и масса вакуумного выключателя будут существенно меньше, чем аналогов.

• Безопасность. Отсутствие утечек масла или газа определяют высокую степень пожарной и экологической безопасности коммутационного аппарата. Срабатывает вакуумный выключатель тише, нежели воздушник. Последний «бьет» очень громко, как выстрел ружья, который слышно за 500 м.

Выключатели нагрузки

Выключатель нагрузки — высоковольтный коммутационный аппарат, который занимает промежуточное положение между разъеденителем и выключателем по уровню допустимой нагрузки комутационных токов. Способен отключать без повреждения как номинальные нагрузочные токи, так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов КЗ.

По принципу гашения дуги выключатели нагрузки классифицируются:

  • Автогазовые(самый распространенный тип)
  • Вакуумные
  • Элегазовые
  • Воздушные
  • Электромагнитные

В распределительных сетях наиболее распространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.

Рисунок 6 – Выключатель нагрузки с гасительными устройствами газогенерирующего типа (BH) а – общий вид выключателя; б – гасительная камера

Как видно по рисунку, устройство основано на элементах трехполюсного разъединителя для внутренней установки. На опорных изоляторах разъединителя укреплены гасительные камеры. Но привод разъеденителя изменен для того, чтобы обеспечить достаточную скорость срабатывания при включении и отключении.

В положении «включено» ножи входят в гасительные камеры. Контакты разъединителя и скользящие контакты гасительных камер замкнуты. При отключении тока сначала отключаются контакты разъединителя, затем ток смещается через вспомогательные ножи в гасительные камеры. После этого размыкаются контакты в камере. Зажигаются дуги, которые гасятся в потоке газов, являющихся продуктами разложения вкладышей из оргстекла, находящихся в камере. В положении «отключено» вспомогательные ножи находятся вне гасительных камер, обеспечивая достаточные изоляционные разрывы.

Как выбрать вакуумный выключатель?

Прибор выбирают с учётом его номинальных параметров, которые рассматриваются относительно параметров действующей сети по месту установки. Выбор делается по критерию максимально нагруженных режимов работы, предполагаемых для условий эксплуатации.

Номинальное напряжение вакуумного выключателя допускается равным (либо увеличенным) по отношению к номинальному напряжению системы, запитанной через выключатель.

Параметр номинального долговременного тока выбирают выше номинального значения тока питаемой системы. Параметр номинального тока отсечки выбирается выше максимального значения расчетного тока КЗ (учитывается момент расхождения контактов).

Табличка с технической характеристикой – первое, на что обращается внимание при выборе выключателя. Опираясь на значения параметров, уже можно определить, подходит прибор под конкретную установку или нет. С точки зрения возможных условий КЗ выбор делается с учётом наиболее тяжелых режимов

С точки зрения возможных условий КЗ выбор делается с учётом наиболее тяжелых режимов.

Апериодическая слагающая величина рассчитывается с оглядкой на условия КЗ с нулевым напряжением в любой из фазных линий. При этом следует учитывать параметр апериодического тока, установленный изготовителем оборудования.

Главные плюсы и минусы

Сравнение с аналогами масляного и электромагнитного вида позволяет обнаружить много преимуществ:

  • все исследования наглядно доказали, что вакуумные модели наиболее простые и надежные при гашении дуги электрического происхождения. Технические особенности предполагают несложное создание образцов для напряжения порядка 6-10 кВт;
  • обслуживание и ремонт гораздо легче, чем у других выключателей;
  • дистанция беспрепятственного передвижения молекул и электронов в дугогасительной камере достигает нескольких сотен метров. Имеющиеся в вакууме промежутки не способствуют образованию частиц, несущих заряд, что практически сводит к нулю ударную ионизацию. Появление подобных частиц возможно исключительно на поверхностях контактов;
  • относительная дороговизна в сравнении с устройствами маломасляного типа составляет всего 5-15%. А электромагнитные модели и вовсе не могут сравниться по этому параметру с вакуумными образцами;
  • отсутствие потребности в большом расстоянии между рабочими контактами и уникальная прочность вакуума – причины компактных размеров камер. А это в свою очередь предполагает и незначительный вес;
  • основные факторы отличных показателей безопасности – отсутствие потенциальной угрозы утечки масла, бесшумность и незначительные нагрузки динамического характера;
  • снижение эксплуатационных расходов – следствие автономного режима работы в среде, не требующей пополнения;
  • несколько десятков тысяч допускаемых циклов включения/отключения – гарантия значительного механического ресурса. В сотни раз измеряется количество срабатываний для токов короткого замыкания;
  • малый ход контактов, обусловленный минимальным расстоянием между ними, является причиной идеального быстродействия.

Недостатков, причем относительных, гораздо меньше:

  • при отключении индуктивных токов маленькой мощности высока вероятность коммутационного перенапряжения;
  • необходимость в контактных материалах усложняет процедуру изготовления. Для работы с вакуумом понадобится создание специальных условий;
  • на итоговую себестоимость очень влияет потребность больших инвестиций в производство.

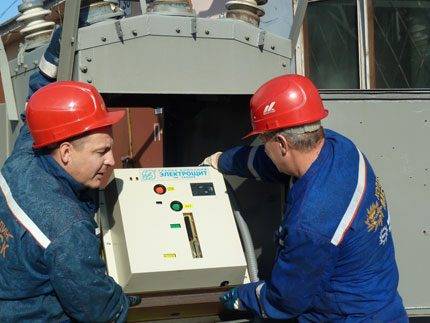

Правильный монтаж устройства

Перед установкой выключателя вакуумного типа проводится тщательный осмотр всех комплектующих. Необходимо убедиться, что в комплекте имеется все необходимое. Для этого следует воспользоваться списком и чертежами из руководства по эксплуатации.

К монтажу оборудования допускается обученный персонал. Для работы в электроустановке специалисты должны иметь соответствующие разрешения и допуски по электробезопасности. Обычно монтажом подобного оборудования занимаются профильные компании.

Во время монтажа контролируется чистота и отсутствие царапин и неровностей на всех токопроводящих поверхностях. Если имеются загрязнения, они устраняются смоченной в спирте тканью. Пыль и грязь на изолирующих частях и корпусе убираются сухой ветошью.

Перед установкой несколько раз проводится ручное включение и отключение выключателя. Это необходимо, чтобы убедиться в подвижности его механических частей и исключить их заклинивание в рабочем режиме.

Подключение кабельной линии

Для подключения к устройству кабелей используются наконечники. Лучше применять новые наконечники из упаковки. Если используются старые, их необходимо тщательно зачистить. Методика очистки определяется видом материала.

Алюминиевые или медные наконечники без серебряного покрытия зачищаются наждачной бумагой с размером зерна не более 20. Затем они обезжириваются смоченной в спирте тканью.

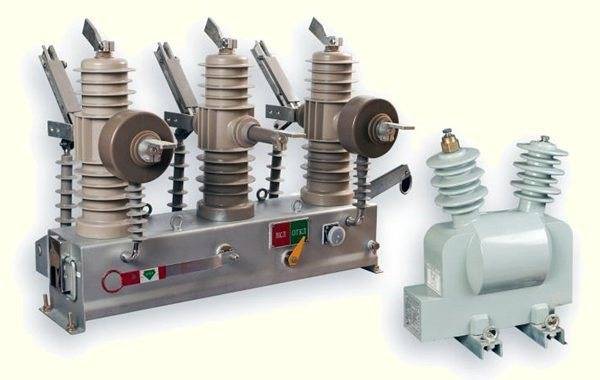

Коммутационный модуль реклоузера

Наконечники с покрытием из серебра очищаются неворсистой тканью без применения растворителей. Использование наждачной бумаги недопустимо. Есть риск повреждения защитного слоя.

Заземление вакуумного выключателя

Выключатели для стационарной работы подсоединяются к заземлению с помощью винта М12. Для этого на корпусе аппарата предусмотрен соответствующий контакт с пометкой «земля».

Место подключения заземления перед установкой необходимо обезжирить и избавить от прочих загрязнителей

При подборе заземляющей шины следует обратить внимание на ее сечение. Оно выбирается в соответствии с ПУЭ и технической документацией на выключатель

Существуют также выключатели с выкатным элементом. В таких устройствах заземление является составной частью тележки. Перед вводом в эксплуатацию следует убедиться в надежности состыковки контактов такого заземлителя.

Ввод в работу и периодичность осмотра

Вакуумные выключатели управляются с помощью современных цифровых приборов. Работа с ними определенно вызовет затруднения у неподготовленного персонала. Поэтому перед тем как начать нажимать на кнопки, необходимо выяснить их назначение, то есть подробно ознакомиться с руководством по эксплуатации прибора. Там же имеется обозначение на схеме самого выключателя и периферийных устройств.

Аппараты вакуумного типа обладают плохой устойчивостью к токам короткого замыкания. Поэтому после каждого аварийного отключения выключателя по КЗ производится визуальный контроль состояния его контактов. При штатной эксплуатации такой осмотр рекомендуется производить не реже 1 раза в месяц и при нахождении проблем осуществлять технический ремонт.

Сферы применения вакуумных выключателей

  • В распределительных электроустановках электрических станций и подстанций.
  • В металлургии для питания печных трансформаторов, снабжающих оборудование для выплавки стали.
  • В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях.
  • Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей.
  • На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.
