Устройство вальмовой крыши и как ее сделать своими руками

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
  • Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  • Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Виды и типы конструкций крыш

Для начала разберемся с формами крыш, их устройством и наиболее часто встречающимися конструкциями, чтобы Вам было был более понятен разговор о крыше вальмовой. Собственно Вы и сами с этим быстро разберетесь если взглянете на этот чертеж-схему с обозначениями (можно увеличить).

какие бывают крыши – конструкции, формы и устройство

На фото цифрами:

СХЕМА ДВУСКАТНОЙ КРЫШИ

  1. Подкосы
  2. Затяжка
  3. Наклонная стропильная нога
  4. Мауэрлат
  5. Перекрытие верхнего этажа
  6. Кобылка

СХЕМА ЛОМАНОЙ КРЫШИ

  1. Стропила верхнего пояса фермы
  2. Затяжка верхнего пояса
  3. Стойка
  4. Балка нижнего пояса

Типы скатных кровель:

а – односкатная; б – двускатная; в – ломаная (мансардная); г – вальмовая; д – многощипцовая

Меряй понизу.

В соответствии с предлагаемой методикой все замеры следует делать по нижнему ребру стропил. Я не буду подробно останавливаться на том, как пришёл к этому выводу. Просто после того как я стал измерять именно так, а не по некой теоретической средней линии, всё встало на свои места. Делая разметку по нижнему ребру стропил, я замеряю именно до той самой точки, от которой и нужно делать рез. Количество рабочих этапов при этом сокращается, а значит, и уменьшается вероятность того, что будут допущены грубые ошибки.

Другое достоинство предлагаемой методики в том, что вам не придётся думать, на сколько следует опускать угловые стропила, поскольку для всей несущей конструкции предполагается использовать пиломатериал одного и того же сечения.

Например, для рассматриваемой в этой статье крыши и угловые (короткие), и промежуточные стропила я вырезал из доски сечением 50×150 мм. Благодаря этому верхние рёбра коротких стропил оказались чуть выше углового стропила, и, как следствие, — между последним и настилом крыши образовался зазор, позволяющий воздуху просачиваться вверх к вентиляционному проёму в коньке крыши.

Расчёты осуществлять несложно, так как расположение каждого стропила можно изобразить с помощью прямоугольных треугольников, а значит, и рассчитать с помощью теоремы Пифагора.

В данной статье вся технология показана на примере небольшой прямоугольной постройки. Поскольку её крыша невелика по своим размерам и весь каркас возводится из пиломатериала сечением 50×150 мм, поправок на более мощные коньковый брус и угловые стропила делать не приходится.

Фото 1.Конструкция вальмовой четырехскатной крыши

  1. Угловое стропило всегда имеет более пологий уклон, чем промежуточные стропила. Для данной крыши с уклоном 6:12 уклон углового стропила составляет 6:17. Все стропила, смонтированные на данной постройке (включая угловые), вырезаны из досок сечением 50х 150 мм.
  2. Короткие стропила стыкуются не с коньковым брусом, а с угловым стропилом, и имеют такой же уклон, что и промежуточные стропила.
  3. Коньковый брус для данной постройки вырезан из того же пиломатериала, что и стропила.
  4. Центральные промежуточные стропила. На концах конькового бруса стыкуются три промежуточных стропила, которые называют центральными промежуточными стропилами.
  5. Промежуточные стропила. Эти стропила опираются на верхнюю обвязку и коньковый брус.

Ссылка по теме: Строительство крыши своими руками-из чего и как?

Мерная рейка и таблица коэффициентов.

Первым делом я знакомлюсь с конструкцией и прикидываю, как элементы будут соединены друг с другом. Затем изготавливаю мерную рейку из полоски фанеры шириной 50 мм. Кладу её на верхнюю обвязку торцевой стены и размечаю заложение (горизонтальную проекцию) промежуточного стропила, толщину стены (для подреза опорной части) и свес крыши (рис. 1).

Рисунок. 1. Разметка центральных промежуточных стропил.

На схеме видно, что центральные промежуточные стропила и стены формируют квадраты (закрашены в розовый цвет) в углах постройки.

Угловое же стропило делит каждый квадрат по диагонали, образуя два прямоугольных треугольника.

Также читайте: Каркас своими руками – схемы, фото, чертежи и устройство

Монтаж обрешетки

При устройстве обрешетки следует учитывать плотность ее настила, сечение выбранной доски и последовательность создания гидро- и теплоизоляционного слоя. Это отдельные большие темы, требующие всестороннего освещения, поэтому в рамках данной статьи следует учесть:

расположение досок или планок обрешетки на углах кровли (по диагональным стропилам) должно совпадать;
количество, сечение и способ установки обрешетки зависит от выбора кровельного материала и изолирующих слоев;
устройству обрешетки следует уделять не меньшее внимание, чем монтажу стропильных конструкций.

Устройство стропильной системы

Стропильная система является основной составляющей всей конструкции кровли.

В отличие от двускатной, устройство несущей конструкции вальмового типа кровли более сложное.

Независимо от того будет здание прямоугольным или квадратным, форма скатов не изменится.

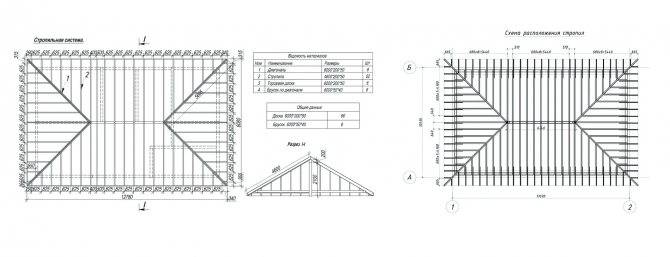

Рассматривая устройство системы стропил вальмовой кровли можно определить, что она состоит из нескольких элементов:

  1. Мауэрлат — основание для стропил, связующее звено между несущими стенами и стропильной системой.
  2. Накосные или диагональные опоры – имеют наибольшую длину и несут наибольшую нагрузку.
  3. Центральные стропила – служат для соединения конька с мауэрлатом по бокам скатов, сходятся на углах конька с 3-х сторон.
  4. Промежуточные стропила — соединяют конек и карниз.
  5. Подкосы – создают не только жесткость, но и обеспечивают конфронтацию ветровым нагрузкам со стороны фронтонов здания, располагаются под разным углом к стропильным ногам.
  6. Нарожники – наиболее короткие стропила.
  7. Шпренгели или шпренгельные фермы – усиливают несущую способность конструкции кровли. Представляют собой балку из бруса, расположенную на углу соединяющихся внешних стен.
  8. Стойки – придают ногам опор дополнительную устойчивость, устанавливаются на стыке двух стропил и коньковой балки.
  9. Угловое стропило (ребро) – расположено под меньшим углом, чем промежуточные элементы системы.
  10. Короткие стропильные ноги – закреплены на угловой опорной доске.
  11. Конек.
  12. Затяжка – выполняет функцию балки перекрытия.
  13. Ветровая балка – крепится с наклоном с ветреной стороны крыши.
  14. Прогоны – расстояние между соединением опор к коньку.

Плюсы и минусы вальмовых крыш

  Вальмовый вид крыши относится к одной из самых популярных конструкций, благодаря прекрасным техническим характеристикам, высокой прочности, оригинальному внешнему виду.

  К огромному преимуществу можно отнести большое количество вальм (наклонных рёбер) в конструкции таких крыш. Они то и делают кровельное покрытие обтекаемым со всех сторон, что позволяет крыше в таком стиле выдерживать даже ураганные ветра, без малейшего ущерба для нее. К тому же, карнизные свесы этого покрытия практически не подвергаются разрушению из-за удачного расположения, а угловые ребра, сходящиеся к коньку, придают конструкции высокую жесткость, благодаря чему, она практически не подвергается деформации. Такая крыша дает возможность смонтировать большие свесы со всех сторон дома, что служит защитой фасада от атмосферных осадков. Еще одним плюсом является равномерный прогрев такой крыши. Дома с вальмовой крышей очень актуальны в районах с сильными ветрами и частыми природными катаклизмами.

  К достоинствам следует отнести и возможность создавать любые углы наклона такой кровли. В местах, где снеговой покров достаточно велик, монтируют крутые скаты, чтобы снег не задерживался на крыше, более пологие подходят для районов с сильными ветрами.

  Из-за достаточно необычной конфигурации кровля этого типа позволяет просто и с минимальными затратами разместить мансардные окна. К тому же, загородные участки часто не отличаются большой площадью, а здание с вальмовой кровлей, позволяет увеличить жизненное пространство, оборудованное в мансардном помещении, что значительно экономит площадь земли, ведь такой дом может получиться значительно меньших размеров.

  Всё это относится к плюсам этого вида кровли, но, как и во всём имеется и ряд недостатков.

К ним можно отнести прежде всего сложность в расчётах и установке. Такая крыша требует точнейшего расчёта, прочных и дорогих строительных материалов, профессионализма мастеров, что естественно сильно увеличивает расходы на постройку дома.

  Значительным минусом является большой отход кровельного покрытия при монтаже, особенно при применении металлочерепицы.

  К тому же, торцевые скаты частично уменьшают площадь мансардного помещения, при необходимости постройки максимально большой мансарды следует задуматься о крыше с двумя скатами.

  Конструкция такой крыши состоит из многочисленных элементов, что естественно увеличивает её вес. Следственно, фундамент дома, на котором планируется установка такого покрытия, должен обладать повешенной прочностью.

  Впринципе, это все минусы вальмовых крыш и по сравнению с достоинствами, они почти незаметны.

Родственные типы крыш

  Вальмовые крыши имеют ряд родственных типов крыш.

  Голландская крыша — одна из разновидностей скатных крыш, в которой торцовые скаты (вальмы) расположены выше уровня боковых, они словно обрываются не достигая карниза, по форме такие скаты напоминают трапецию. Такая крыша широко известна под названием полувальмовая крыша. В целом, такая кровля достаточно сложна в возведении, но такие дома могут простоять многие годы не нуждаясь в ремонте. Крыши в голландском стиле особенно хорошо подойдут для небольших домов, имеющих деревянные перекрытия, ведь стропильная система конструкции снабжается специальными стяжками. Такая крыша особенно уместна, если изначально планируется обустройство жилого пространства в мансарде дома.

  Датская крыша отличается тем, что боковые скаты, в виде трапеции, опираются на мауэрлат (брус из дерева, смонтированный по периметру дома сверху стен, необходим для правильного распределения нагрузки покрытия на стены сооружения, одна из обязательных деталей в конструкции вальмовой крыши), торцевые вальмы, так же трапециевидной формы, имеют упор на угловые балки, вверху монтируется небольшой фронтон, в форме треугольника, доходящий до конька крыши. В таком фронтоне обычно располагают чердачное окно, именно в такой конструкции кровли есть возможность установить окно вертикально.

  Ещё одной разновидностью этой крыши считается конструкция из скатов разного размера, соединенных под разными углами, такая крыша носит название ломанной, встречается достаточно редко, очень сложна в установке, но имеет наиболее эффектный вид среди остальных разновидностей вальмовых покрытий. Возведение такой кровли придаст любому строению изысканность и необычность, лишит постройку безликости, сделает архитектурно привлекательной. Хорошо впишется в строения, украшенные башенками или другими необычными деталями. Из-за сложности конструкции, большой общей площади и обязательном возведении только специалистами высокого уровня, является наиболее дорогостоящей среди вальмовых крыш.

Конструкция вальмовой крыши

Стропильная система вальмовой крыши складывается из конькового бруса, основного несущего элемента к которому крепятся диагональные стропила. Диагональные стропила формируют стороны треугольника, соединяются с торцом коньковой балки под острым углом. Центральное стропило образовывает края трапециевидного ската и так же соединяется с торцом коньковой балки. Промежуточное стропило составляет плоскость трапециевидного ската, пролеты между стропилами определяет прогон стропильной системы. Короткое стропило элемент, формирующий треугольные срезы и угловые части трапеций.

Сборка стропильной системы вальмовой крыши дело долгое и требует внимания ко всем этапам выполнения работ: от расчета и выбора материалов до установки. Результатом станет красивая кровля, придающая индивидуальность дому.

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют – трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные

При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна

Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса

При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами

Это позволит свести к минимуму неприятные ошибки при строительстве крыши

На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение – установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка – на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Что такое крыша здания и ее функции

  Крыша, в полном смысле, — это крытая, стропильная конструкция верхней части здания, выполняющая защитные и конструктивные функции. Роль надежной крыши в любом проекте является значительной, потому стоимость данной конструкции часто превосходит все рассчитываемые ожидания. Одна только завершенная крыша может составлять третью часть расходов на возведение всего капитального задания. И такие затраты обоснованы сложностью конструкции, немалой ценой кровельного материала и стоимостью работ. Удешевить конструкцию можно путем выбора менее затратного конструктива, то есть вида крыши, а также использовав более бюджетный кровельный материал. Заметную наценку на работу оказывает и сложность самой кровли, ведь трудоемкость по возведению двухскатной или четырех скатной крыши сильно отличаются. В настоящей статье подробней рассмотрим достоинства и недостатки наиболее популярных видов крыш.

монтаж стропильной системы крыши

 Существуют два распространенных названий верхней части конструкции дома, которые часто путают — это « крыша» и «кровля». Различия заключаются в том, что кровля — это верхняя, составная часть крыши, которая состоит из верхних настилочных материалов и деревянной обрешетки, на которую крепятся данные материалы. А крыша это цельная и фундаментальная конструкция, верхняя часть коробки дома.

  Чтобы понимать всю важность кровли в проекте здания, разберемся какие же функции выполняет эта часть здания

Крыша и ее элементы , в состав которых входит и кровля

Функции крыши

Защита дома

 Прежде всего, кровля предназначена для защиты стен дома и верхней его части от разрушительного воздействия осадков, ветровой и снеговой нагрузки, в случае использования огнестойких кровельных материалов, крыша может выполнят еще и огнезащитную функцию. Наличие грамотной кровли, спроектированной под особенности конкретного здания равномерно распределит вес снега по несущим стенам, что поможет предотвратить возникновение микротрещин и просадок у основания дома. Кроме того, крыша собирает и через отливы выводит дождевые воды, предотвращая подмывание фундамента и чрезмерное скопление жидкости под домом.

крыша защищает дом

Утепление

  Как известно, основные теплопотери в доме происходят через окна и крышу. Потому качественно сконструированная и утепленная с соблюдением технологий и ГОСТов крыша, значительно сократит или совсем предотвратит потери тепла в верхней части здания. Что позволит снизить расходы на отопление и сделать комфортным проживание в доме в любое время года.

Препятствует парниковому эффекту

  В жаркое время крыша, как прослойка между прямыми лучами солнца и жилым помещением создает некоторое буферное пространство, которое не дает сильно нагреваться воздуху внутри дома и таким образом, сохраняет комфортную температуру. Температура нагрева поверхности крыши еще зависит от материала, который использовался для настила кровли. Так например обычный шифер, будет значительно меньше создавать парниковый эффект и меньше нагреваться в отличие от таких материалов как поликарбонат или кровельный профнастил.

Укрепление верхней части коробки дома

  Такие элементы крыши как мауэрлат, а так же армопояс который заливается в верхней части стен, связывают стены в единую цельную конструкцию, и придает им дополнительную. Затем эта жесткость усиливается и деревянным, суцельным конструктивом стропил и обрешетки.

армопояс мауэрлат укрепляют верхнюю часть стен

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

  • В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Как правильно запилить?

Углы примыкания стропильных ног размечаются с помощью угольника Свенсона и запиливаются. У кровельщиков существуют правила, которых они придерживаются при запиливании и креплении стропил вальмовой крыши. Сюда относят такие нюансы:

важно сохранять единую линию положения стропил, для этого можно использовать шаблон;
в качестве шаблона можно использовать обрезок доски или фанеры, где будет проведена линия от нижнего края на третью часть ширины стропилины;
аналогичную черту проводят на всех брусьях, которые планируют подпиливать.

Впоследствии разметку переносят на стропила, проверяя точность готового изделия. Проходят по всей крыше и проверяют степень примыкания по всей длине мауэрлата. Допустимы перепады в 2-3 мм, при необходимости делают коррективы.
