Вентиляция из пластиковых, канализационных и пвх труб, диаметр труб для вентиляции

Самостоятельное проектирование

В самодельных установках, так же, как и в резервуаре выгребной ямы, осуществляются, в основном анаэробные процессы. Стоки, попадая в отстойники, разделяются на фракции. При этом тяжелая фракция оседает на дно. В осадке начинаются естественные процессы анаэробного брожения, в результате которого происходит разложением органики с выделением метана, углекислого и других газов.

Эти газы необходимо отводить из камер, а чтобы в них не возникало разряжение, нужно обеспечить поступление воздуха. Для этого и нужна вентиляция септика.  Чтобы спроектировать систему вентиляции, нужно вспомнить основы физики, а именно законы движения воздушных масс. Теплый воздух всегда поднимается, а холодный – опускается ниже.

Поскольку температура стоков, как правило, выше, чем окружающая температура, создается разница давления воздуха снаружи и внутри камер. Поэтому при строительстве вентиляции септика, ее, обычно, объединяют с фановым стояком.

Как работает система?

• В септиках в любую погоду осуществляется теплообмен между рабочей средой (стоками, находящимися внутри камер) и внешней средой (окружающим воздухом);
• Если осуществляется теплообмен, значит, присутствует и естественный воздухообмен. То есть вентилирование установки осуществляется за счет разницы давления.

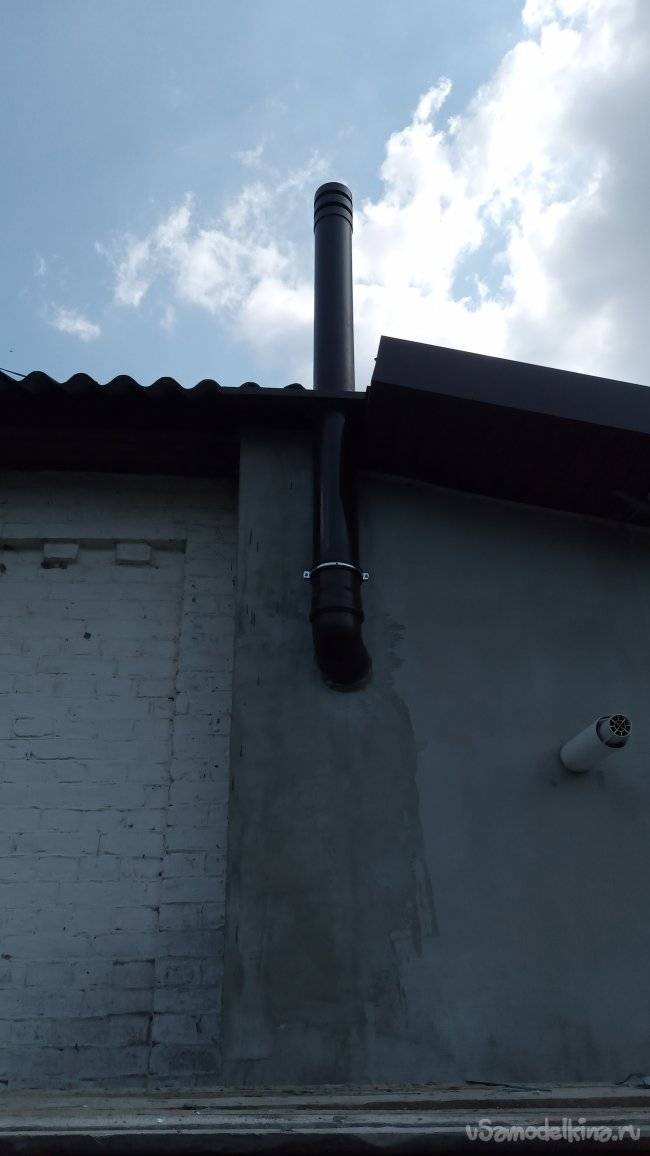

Установка трубы по внешней стене здания и на крышу

Желательно, чтобы это была фронтонная стена. Перед тем как войти в санузел или в помещение, особенно если до самого сантехнического прибора еще несколько метров от внешней стены, нужно протянуть по наружной стене дополнительный воздуховод, который также выводится над кровлей. Данная мера обеспечит лучшую циркуляцию внутри системы.

Когда канализация внутри дома собрана в самой верхней точке, после сантехнического прибора в трубопровод монтируется тройник раструбом вверх. Затем в него вставляют трубу того же диаметра и выводят ее через перекрытие на крышу. Если на пути следования встречаются различные препятствия (стропила, дымоходы и др.), их придется обойти, не меняя угол наклона при помощи отводов.

Изделия из магазина зачастую не подходят по размеру. Придется распилить болгаркой, а затем снять фаску на конце, чтобы облегчить соединение раструба следующего куска.

На самой крыше выход шахты должен выступать над кровлей минимум 50 сантиметров. Затем на ее конец надевают оголовник, который будет препятствовать попаданию внутрь влаги и снега.

На протяжении всей внешней вентиляции нужно установить ревизионные фитинги, которые имеют вид стандартного тройника с раструбом и смотровым окошком с крышкой. Данная деталь необходима для решения задач по диагностике внутреннего состояния магистрали и выполнения профилактических работ. В случае возникновения затора или попадания инородного тела, через такой узел можно точно определить засоренный участок и устранить его.

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

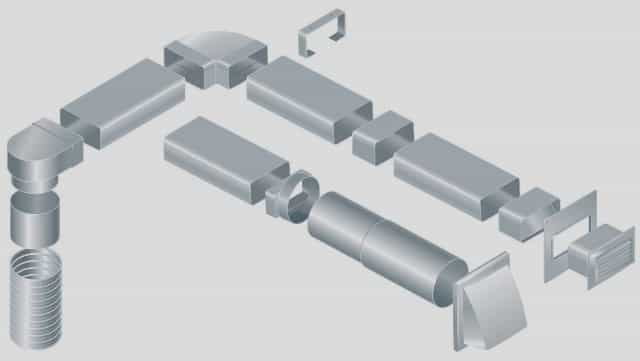

Пластиковый короб прямоугольной формы

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Виды трубной продукции для вентиляции

Для прокладки воздуховодов использовать можно:

• гладкие полимерные изделия – из полипропилена, поливинилхлорида или полиуретана;
• гофрированные и оцинкованные трубы – из алюминия или стали.

Пластиковые трубопроводы можно выводить наружу в частных домах через стены или кровлю. В продаже имеются утепленные варианты продукции (подробнее: “Как сделать утепленную вентиляционную трубу – выбираем материал и способ утепления”). В собственных домовладениях их можно использовать с целью отвода продуктов горения от газовых приборов.

Гофрированная труба для вытяжки обладает ребристой поверхностью и поэтому способна задерживать всевозможные отложения, в результате чего ей требуется регулярная чистка.

Поскольку в холодную погоду температура окружающего пространства значительно понижается и повышается уровень влажности, появление конденсата становится неизбежным, а он способен нарушить герметичность конструкции, после чего влага начнет опускаться по ней вниз и тем самым разрушать здание.

Для устранения этого недостатка место выхода вент трубы пластиковой на крышу следует утеплить. Кстати, ПВХ и гофрированные изделия воздействию влаги не подвержены.

Как сделать вентиляцию очистного септика своими руками

Для того чтобы сделанный собственными руками бетонный септик работал бесперебойно, необходимо соблюдать несколько принципов:

• Для предотвращения пробки в трубопроводе диаметр труб должен быть хотя бы на 30 процентов больше, чем ожидаемый объем стоков.
• Сток должен быть настолько прямым, насколько возможно. Иначе воздух столкнется с сопротивлением.
• Защитные козырьки не только предотвратят попадание влаги внутрь труб. Вкупе с сеткой, они не дадут посторонним предметам, мелким птицам и насекомым проникнуть туда.
• Все стыки должны быть герметичными.
• Трубопровод должен быть тщательно изолирован от попадания в него грунтовой влаги. Иначе вода канализационной фановой трубы, попадающая из почвы, может закупорить проход и помешать обмену кислородом.

Вентиляционная система курятника

Систему вентиляции из ПВХ можно сделать не только в доме, но и в других помещениях, например, в курятнике. Для этого надо взять две трубы длиной по 2 метра и диаметром 20–25 см. Последовательность действий:

1. Сделать два отверстия в потолке. Одно из них располагается прямо над насестом. Место для второго выбирается так, чтобы куры там находились как можно меньше времени. Диаметр у этих отверстий должен совпадать с диаметром труб.
2. Закрепляется первая над насестом. Внутри помещения должно быть около 30 см от неё, над крышей – примерно 1,5 м.
3. Вторую трубу расположить на расстоянии 20 см от пола курятника.
4. Над каждой нужно установить защиту, чтобы в них не попадала вода.

Первая труба служит для отвода воздуха из помещения, вторая – подводит свежий воздух в курятник.

Подробную информацию об изготовлении простой, но эффективной системы вентиляции курятника, вы узнаете из данного видео:

Пластиковые вентиляционные трубы

пластик – современное и экономичное решение

Металл и пластик – это два основных конкурента на рынке вентиляционных труб. Какие трубы лучше для вентиляции: металлические или пластиковые? Ответ зависит от особенностей воздушной среды и требований проекта.

Пластиковые жесткие и гибкие вентиляционные трубы изготавливаются из следующих видов полимеров:

• ПВХ или поливинилхлорид;
• полипропилен;
• ПВДФ или фторопласт;
• полиуретан или ППУ.

Среди владельцев небольших коттеджей и квартир наиболее популярны ПВХ трубы для вентиляции, как самые недорогие, удобные в монтаже и простые в использовании. Они защищены от разрушения ультрафиолетом и обладают достаточным рабочим диапазоном температур (от 0 до +80 градусов).

Пластиковые и ПВХ вентиляционные трубы имеют еще ряд преимуществ:

• конструкция идеально герметична;
• аэродинамический гул в системе не превышает санитарные нормы;
• ПВХ трубы для вентиляции дешевле полиэтиленовых и металлических аналогов;
• аккуратны и хорошо смотрятся в интерьере;
• широкий выбор форм и размеров сечений позволяет добиться необходимых параметров системы;
• множество пластиковых элементов позволяют собрать магистраль любой формы;
• безопасны для здоровья людей, не выделяют вредные вещества.

полипропиленовые трубы могут быть очень больших размеров

Полиэтиленовые трубы для вентиляции производятся с антистатической защитой. В отличии от ПВХ, полиэтиленовые трубы для вентиляции можно эксплуатировать при температурах -40 до +80 градусов. Полиэтиленовые трубы для вентиляции с защитой от ультрафиолета содержат черную сажу, поэтому отличить их можно по цвету.

Полипропиленовые трубы выдерживают контакт с агрессивными средами и влагой, температуру от +1 до 98 градусов Цельсия. Для специального использования разработаны негорючие и антистатические модели. При отрицательных температурах материал становится ломким, поэтому используется только в теплых помещениях.

Самые крепкие и устойчивые к воздействию агрессивной среды трубы производятся из фторопласта (ПВДФ). Их устанавливают на приток и отвод воздуха, они выдерживают контакт с парами большинством щелочей и кислот, температуру -40 до +140 градусов. Поэтому такие воздуховоды устанавливают для транспортировки воздушных масс, содержащих наиболее агрессивные компоненты.

Металлические вентиляционные трубы

нарезка заготовок для металлических труб

Металлические и жестяные трубы для вентиляции производят из:

• оцинкованной черной листовой стали толщиной 0,5 – 1,2 мм;
• стали нержавеющей AISI 304, 321, 316, 430. Толщина листа 1 – 5 мм;
• алюминия;
• гальванизированной стали;
• тонколистной черной стали.

Из листового алюминия вентиляционные трубы делают редко, чаще используется фольга. Трубы для вентиляции диаметром до 50 см изготавливают из жести 0,55 мм толщиной. Элементы больших диаметров выполняют из листовой стали толщиной от 0,7мм.

Плюсы жестких металлических труб:

• долговечны, прочны;
• гладкая внутренняя поверхность труб обеспечивает хорошую аэродинамику;
• на гладких стенках не скапливается грязь, пыль и копоть;
• выдерживают высокое давление и температуру;
• благодаря высоким гигиеническим качествам используются на объектах с повышенными требованиями к санитарии;
• выдерживают воздействие агрессивных сред.

Сравним некоторые характеристики труб из различных материалов.

Материал	Минимальная температура	Максимальная температура
Нержавеющая сталь	-40	+500 (кратковременно до +700)
Алюминий (гибкий неизолированный)	-40	+130
Оцинковка	-40	+80 (кратковременно до +200)
Черная сталь	-40	+800-900
ПВХ	-20	+70
ППУ	+130 (кратковременно до +150)

Таблица 1. Диапазоны рабочих температур вентиляционных труб из разных материалов

Оцинковка. Согласно нормам ГОСТ, трубы из оцинкованной стали разрешено использовать в местностях с любыми климатическими условиями для любых типов вентиляции за исключением транспортировки агрессивных газо- и воздушных смесей. От коррозии трубы спасает слой цинка и даже на поврежденных местах при взаимодействии с кислородом образуется защитная пленка.

Нержавейка. Нержавеющие трубы для вентиляции пригодны для транспортировки агрессивных воздушных смесей, горячих паров и газов. Трубы выдерживают высокие температуры и очень долговечны, поэтому на производствах чаще устанавливают вентиляцию из нержавеющей стали. Для обеспечения пожарной безопасности нержавеющие вентиляционные трубы дополнительно оборачивают минеральной ватой.

спирально-навивные трубы вентиляции

Черная сталь. Трубы из черной стали устанавливают в системах вентиляции, аспирации и дымоудаления. Они отличаются повышенной жаро- и огнестойкостью, более жесткие по сравнению с оцинкованными или нержавеющими. За счет сварных швов трубы из черной стали герметичны.

Характеристики воздуховодов из черной стали:

• производятся из холоднокатной малоуглеродистой или горячекатной черной стали;
• толщина металла 1,5 мм; 1,4 мм; 1,2 мм;
• длина трубы от 125 см до 250 см;
• соединение труб фланцевым методом.

Сварные трубы из черного железа выпускают с круглым или прямоугольным сечением. Изнутри и снаружи трубы грунтуют.

Из чего состоит вентиляционная система септика?

В канализационном колодце из бетонных (или пластиковых) колец нужно устанавливать такие элементы:

1. Труба для подачи свежего воздуха. Проводится с улицы непосредственно в камеру захвата стоков. Ее необходимо монтировать для подпитки бактерий-аэробов кислородом, так как без него они попросту погибнут (в отличие от анаэробов, для которых кислород губителен).
2. Труба для выведения скоплений газов, образующихся при переработке бытовых отходов бактериями. Это по сути вытяжка, которая обеспечивает отвод метана, сероводорода, различных фосфорных соединений, которые вредны и для самой конструкции, и для людей или животных на участке.

Схема вентиляционной системы септика

Это обязательные конструкционные элементы системы. Дополнительно вытяжной воздуховод может комплектоваться вентилятором, чтобы создавать более стабильную и сильную тягу. По факту такое решение является не обязательным: воздухообмен будет достаточным, если правильно смонтировать естественную систему.

Принцип работы

Схема работы системы достаточно проста, поэтапно ее можно описать так:

1. В канализационную систему дома врезается фановый стояк или фановый клапан. Через них в канализационную трубу подсасывается воздух при смыве (воды в ванной, на кухне, от стиральной машины, при сливе унитаза, и так далее). Это необходимо, чтобы не создавать вакуум внутри системы, который будет высасывать гидрозатворы.
2. Вместе с бытовыми отходами воздух от сантехнической точки (ванной, душевой кабины, раковины, унитаза) попадает в центральную трубу канализации, которая проходит от дома до септика.
3. Через трубу бытовые отходы выводятся в канализационный колодец, где в итоге и оседает большая фракция стоков. Постепенно происходит заполнение камеры кислородом (воздухом).
4. Через внутренние каналы (они монтируются выше уровня воды) воздух попадает в следующие резервуары.
5. Внутри резервуаров происходит подпитка бактерий стоками и кислородом. Получается, что в каждой камере поочередно воздух загрязняется.
6. В последнем по счету резервуаре монтируется вытяжная труба, которая выводится на улицу. Именно через нее загрязненный воздух выходит наружу.

Как обустроить вентсистему, если в доме нет фанового стояка или клапана?

Некоторые дома могут строиться без установки фанового стояка или клапана. Такое допускается, если это, к примеру, небольшая постройка, в которой сантехническими точками не пользуются одновременно (к примеру, одновременно не принимают душ и не включают стиральную машинку). В этом случае в канализационной системе не создается слишком сильного разрежения, и она не будет засасывать гидрозатворы.

Но в этом случае внутрь септика не будет и поступать воздух, поэтому нужно будет организовывать его приток другим способом. Для этого нужно в отрезок канализационной трубы, пролегающий по улице от дома до септика, врезать вертикальный отвод вверх. Его нужно выводить над поверхностью земли, на высоту минимум в 50 см. В этом случае идущие под давлением стоки будут подсасывать через нее воздух с улицы.

Главные правила проектирования и монтажа вентсистемы

Организуя такую систему, следует соблюдать следующие правила:

1. Трубопровод для канализации следует ставить таких размеров, чтобы в диаметре он был на 30% больше, чем предполагаемый объем стоков. В том числе это требуется для защиты от появления вакуумной пробки при смыве, а также для улучшения притока воздушных масс.
2. Для нормального притока воздуха конец фанового стояка необходимо выводить через крышу здания. При этом стояк должен быть прямым, иначе возможно сопротивление воздуху и нарушение его циркуляции. В принципе вывод фановой трубы в атмосферу не обязателен: ее можно вывести и на чердак. Как вариант, вместо нее можно установить и фановый клапан, который не нужно будет никуда выводить: подсасывать воздух он будет прямо из санузла, в котором установлен.
3. Для защиты канала от различного сора, насекомых и грызунов необходимо смонтировать сетку и поставить защитный зонтик.
4. Проход воздушных масс из одной бетонной емкости в другие осуществляется через трубы между ними. Поэтому эти трубы должны иметь достаточно большой диаметр, чтобы не забиваться.
5. Самые распространенные в малоэтажном строительстве диаметры для труб (используемых для вентиляции): 50, 110 и 125 мм.

Преимущества и недостатки использования пластиковых труб для вентиляции

Пластиковую систему вентиляции обычно сравнивают с оцинкованными воздуховодами, которыми ранее были оборудованы практически все общественные и жилые здания. Огромные серые махины стальных воздуховодов, нависающие над головами и большими массивными коробами, проходящие через перекрытие – наверное, каждый из нас хоть раз видел такую впечатляющую громоздкую конструкцию, созданную для обмена воздуха в помещениях. Стальные конструкции использовались для организации вентиляционных систем не только промышленных объектов, но и в жилищном строительстве. В жилых квартирах устанавливались аналогичные воздуховоды, только меньших размеров. Монтаж проводили только специализированные предприятия, об установке вентиляции своими руками никто из домашних мастеров никто даже задумывался. Настоящим прорывом в создании бытового микроклимата стало создание вентиляции из пластика – прочной и надежной системы для воздухообмена замкнутых квартирных пространств.

Популярность пластиковых труб для вентиляции основывается на следующих достоинствах:

• Антикоррозийность. Внутренние и наружные поверхности вентиляционных каналов из пластика даже в условиях работы повышенной влажности не ржавеют и не окисляются.
• Быстрый монтаж. Монтаж пластиковых воздуховодов напоминает увлекательную сборку детского конструктора «Лего». Единственно, что необходимо – заранее подготовить набор пластиковых элементов для вентиляции.
• Небольшой вес. Конструкции каналов не утяжеляют потолки и стены, легко крепятся на подвесных потолках из гипсокартона.
• Отличные показатели шумо- и теплоизоляции. Гладкая структура пластика без каких-то шероховатостей не мешает прохождения воздушного потока, бесшумно скользящего по вентиляционным трубам.
• Эстетичный внешний вид. Пластиковые каналы белого, серого или коричневого оттенка удачно вписываются в любой интерьер. По желанию их можно закрыть съемными панелями, оставить открытыми или даже составить дизайнерскую композицию.
• Экологичность. Для изготовления венткоробов используется высокопрочный пластик без токсичных примесей, не выделяющий вредных для здоровья человека веществ.
• Доступная цена. Расходы на монтаж домашней вытяжной системы могут быть минимальные за счет возможности самостоятельного монтажа.

Если обработать наружную поверхность труб антистатиком, то частички пыли будут отталкиваться от корпуса вентиляционных каналов, тогда отпадает необходимость периодической очистки.

Недостатки:

1. Плавление пластмассы при высокой температуре.
2. Появление конденсата на поверхности труб при прокладке вверху цокольных этажей.
3. Необходимость дополнительного утепления коробов в зимнее время при прокладке в неотапливаемых помещениях.
4. Хрупкость пластика. По этой причине транспортировка, хранение и монтаж требуют аккуратности и внимательности.

Знакомство с сильными и слабыми сторонами пластиковых воздуховодов для вентиляции и вытяжки, поможет объективно оценить возможности и правильно подобрать область их применения.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

• для помещений с площадью более 20 м2 – либо 30 м3/час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
• если же площадь помещения не превышает 20 м2, то воздухообмен можно просто принять исходя из средней величины 3 м3/час на 1 м2 площади.

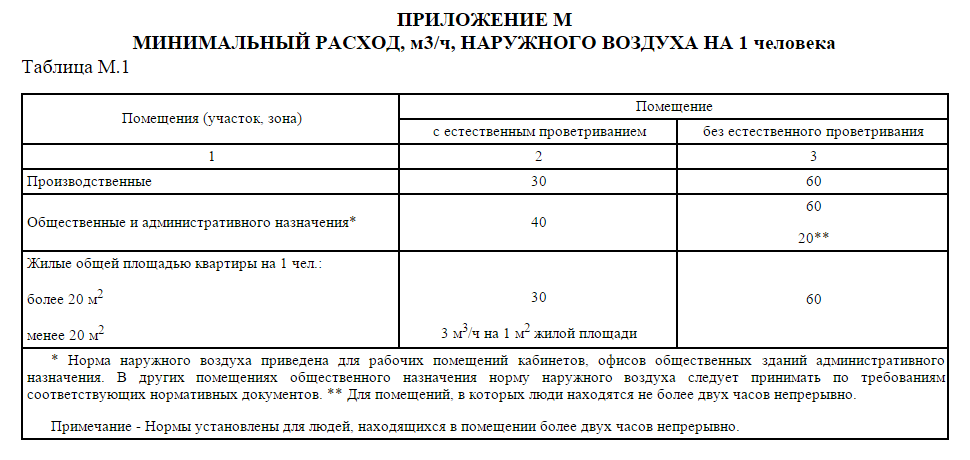

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м2) в час вентиляция должна обеспечить циркуляцию порядка 60 м3. Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

• при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
• с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
• если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

На фото – обычная вентиляционная труба

Если свои ограничения и по части круглых вентканалов:

• например, круглые вентиляционные каналы диаметром менее 200 мм допускается использовать только если толщина стенки не превышает 0,5 мм. Даже если вентиляционная труба 160 мм будет иметь толщину стенки 0,6 мм, строго следуя нормативу ее должны заменить. В частном строительстве, конечно, таких жестких ограничений нет;
• а вот в случае с крупным диаметром (от 1800 до 2000 мм) толщину стали можно увеличить до 1,4 мм. Это необходимо, чтобы воздуховод просто не согнулся под собственным весом.

Гибкие трубы для вентиляции

гибкий воздуховод из алюминиевой фольги

Гибкие вентиляционные трубы производят из алюминиевой фольги или армированного пластика. Аэродинамические свойства гибких вентиляционных труб сравнительно слабы. Поэтому обычно их используют для формирования поворотов на сложных участках, в том числе для транспортировки сред с температурой до +250 градусов.

Алюминиевые вентиляционные трубы состоят из нескольких слоев фольги. Они хорошо гнутся, легкие и удобные в транспортировке. Длина их в растянутом состоянии увеличивается в 3 раза. Но гофрированная внутренняя поверхность снижает пропускную способность вентиляционной трубы. К тому же, в складках собирается пыль.

Полиэфирные гофротрубы для вентиляции изготавливают из нескольких слоев пластика и металлической фольги. Жесткость конструкции придает каркас из каленой стальной проволоки. Пластиковые гибкие воздуховоды выдерживают температуры от -50 до +70 градусов.

Одной из главных проблем гибких воздуховодов являются высокие потери давления по трассе. Их можно рассчитать, пользуясь диаграммой.

взаимосвязь давления, температуры и объемов воздуха

В связи с низкой пропускной способностью, гибкие вентиляционные трубы подходят для систем со скоростью движения воздуха не более 30 метров\сек и невысоким давлением. Поэтому их смело можно рекомендовать в качестве воздуховодов для кухонных вытяжек и бытовых вытяжных вентиляторов.

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

• Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
• Не боятся незначительного провисания – допустимое до 4%.
• Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
• В зоне кровли не требуют усиленной теплоизоляции.
• Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Разнообразие соединительных решений дает отличную почву тем, кто задумал смонтировать качественную и вместе с тем бюджетную систему вентиляции из круглых канализационных пластиковых труб

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.
