Нужна ли вентиляция канализации в частном доме: схемы, трубы

Устройство и принцип действия

Заключается в том, чтобы не допустить всасывание воды из гидрозатворов сантехники. Во время заполнения канализационной трубы (при смывании унитаза, пользовании раковиной) внутри образуется вакуум и создается разряженная среда, в результате чего вода из сифона может полностью уйти, а воздух и неприятный запах наоборот проникнет в комнату. Чтобы этого избежать, необходимо впустить в полость трубы воздух.

Устройство вентиляционной системы достаточно простое. Чтобы влага из канализации не попадала в вентиляционную шахту, ее располагают выше последнего сантехнического прибора. Если говорить о воздуховоде, по технологии его необходимо монтировать над кровлей не ниже двух метров.

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

  1. Выбрать его модель.
  2. Выполнить чертежи в размерах, масштаб 1:1.
  3. Подготовить необходимые инструменты.
  4. Выбрать и приобрести материалы.
  5. Изготовить выкройки деталей из картона.
  6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
  7. По выкройкам изготовить детали дефлектора.
  8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

  1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
  2. Ножницы слесарные для резки листового металла.
  3. Напильник – для удаления заусенцев.
  4. Маркер, применяемы при нанесении разметки на детали.
  5. Дрель для сверления отверстие под крепеж.
  6. Сверла по металлу.
  7. Молоток слесарный.
  8. Тиски слесарные.
  9. Шило.
  10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

  1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
  2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
  3. Листы из других металлов – меди, титана, цинка и им подобных.
  4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
  5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
  6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

  • недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
  • длительный простой сантехнического оборудования, приводящий к их пересыханию;
  • возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

  • https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
  • http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
  • https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
  • https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
  • https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
  • https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

Ремонт канализации в квартире

Пластиковые канализационные трубы

Поскольку вечного оборудования пока не придумали, рано или поздно каждый собственник столкнется с проблемой ремонта канализационной системы. Во время капитального ремонта проводится полная замена канализации в квартире.

Выбор труб

Сегодня редко кто устанавливает в квартире чугунные трубы, большинство хозяев предпочитает пластик. Для канализации подходят:

  • Поливинилхлоридные (ПВХ).
  • Полиэтиленовые (ПНД).
  • Полипропиленовые (PPRC).

Совет! Принципиальной разницы при использовании перечисленных труб в условиях квартиры не имеется, так что можно смело приобретать любую из разновидностей.

Пример соединения пластиковых труб

Технология сборки труб

Технология соединения пластиковых труб предельно проста.

  • Каждая труба с одной стороны имеет соединительную муфту, снабженную уплотнительным кольцом из резины.
  • Соединительные детали (фитинги) имеют такие же муфты.
  • Для стыковки необходимо гладкий конец трубы (без муфты) вставить в соединительную муфту детали фитинга или другой трубы. Уплотнительное кольцо загерметизирует соединение.
  • Рекомендуется сначала загнать трубу до упора, а затем подвинуть на сантиметр (не более) назад. Такая хитрость позволит создать демпферный зазор, необходимый для компенсации линейных расширений.

Сложности перепланировки

Прокладка пластиковых труб

При выполнении перепланировки иногда возникает необходимость произвести перенос канализации в квартире. Например, если происходит расширение санузла путем присоединения к нему площади коридора или происходит перенос кухни в комнату.

В этом случае, далеко не всегда удается разместить приборы так, чтобы вода могла перемещаться самотеком. Для решения проблемы рекомендуется использовать специальные насосы для канализации .

Итак, схема внутриквартирной канализации не является особенно сложной. Основное требование при проектировании – соблюдение оптимального наклона труб.

При невозможности выполнить это условие (например, при перепланировке) решить проблему поможет принудительная канализация в квартире, то есть установка насосов, которые будут подавать стоки в трубы под давлением.

В бане своими руками

Бани (как сделать канализацию), в силу своей специфики, имеют особенности вентиляционной системы.

В зависимости от размеров помещения, стояк может устанавливаться в помещении с высокой температурой.

Поверхность вытяжки служит дополнительным теплообменником. В этом случае выбор гидрозатворов осуществляют с учетом особенностей бани.

Устанавливается стояк диаметром от 110 миллиметров. Меньшие размеры не обеспечат нужную скорость движения воздуха.

ВАЖНО! Температура парилки не должна вызывать изменения физико-химических свойств материала воздушного стояка. Перед установкой, внимательно, ознакомьтесь с условиями эксплуатации изделия

Перед установкой, внимательно, ознакомьтесь с условиями эксплуатации изделия.

Для чего нужна фановая труба?

Таковой элемент системы канализации, как фановая труба, нужен не всегда. В соответствии с действующим строительным нормам, нет необходимости в ее установке при постройке дома в один либо два этажа. В случае если этажность дома более 2-х, то фановая труба должны быть установлена в обязательном порядке.

Также, данный элемент канализации должен находиться, в случае если:

  • в доме более одного санузла либо ванной комнаты.
  • при монтаже стояка системы канализации употребляется труба диаметром 50 мм и менее.
  • при наличии в доме сантехнического узла, требующего одновременного сброса в канализацию громадного объема воды (к примеру, в случае если в доме находится бассейн).

А для чего нужна такая вентиляция? При спуске воды в системе канализации создается разряженное давление. В случае если количество в один момент поступающих стоков небольшой, то отличие давления компенсируется сифонами (а правильнее водой в них). Но при громадном одновременном спуске, в трубах создается вакуум. В следствии вода из сифона высасывается, что открывает доступ в помещение неприятным запахам.

Дабы не допустить создания вакуума, необходимо обеспечить поступление воздуха извне для выравнивания давления. Как раз для этих целей и монтируется фановая труба. Также, тяга не разрешает запаху попадать в помещение, кроме того в случае если вода в сифонах высохла по окончании долгого неиспользования канализационной системы.

Вентиляция септика

Современная канализация в частном доме предполагает наличие септика. Этот объект обеспечивает переработку стоков и отвод очищенной воды по заранее продуманной схеме. Она может просто уходить в грунт через поле фильтрации или быть пущена на повторное использование. Независимо от особенностей технологии функционирования септика еще на этапе проектирования монтажа очистного сооружения необходимо позаботиться о его вентиляции.


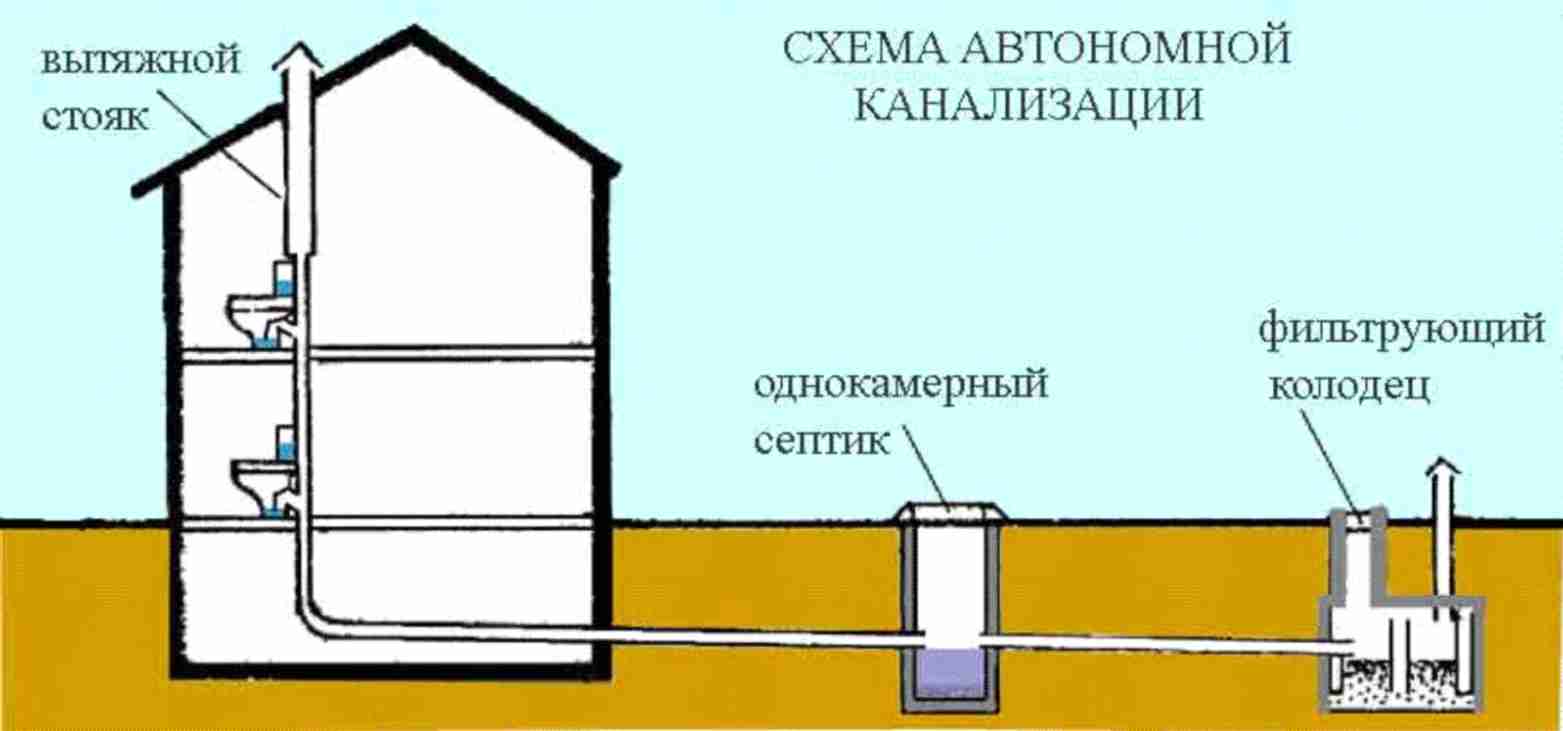

Схема вентиляции канализации с септиком

На самом деле, все проще, чем кажется на первый взгляд. Для септиков с полями фильтрации дрены оснащаются венттрубами – рекомендованный диаметр таких каналов 100 мм. А схема циркуляции газообразных масс в канализационной системе предполагает:

  • приток чистого воздуха осуществляется через камеру септика – если конструкция многокамерная, то через последний отсек;
  • поскольку переработка отходов сопровождается выделением тепла, то образовавшиеся газы поднимаются вверх, поэтому направление их движения направляется к фановому стояку вентиляции, выведенному на крышу дома.

Напоминаем, что вентиляционные ходы канализации должны регулярно обслуживаться – из них удаляются загрязнения, которые при любой интенсивности эксплуатации системы скапливаются внутри конструктивных узлов.

Устройство

Устройство вентиляции канализации в частном доме начинается с проектирования. Правильная схема, разработанная в соответствии с санитарными нормами, требованиями, обеспечит в дальнейшем качественное проветривание канализационной системы без неприятных последствий.

Вентиляция канализации в частном доме своими руками вполне может быть реализована, главное, соблюдать необходимые правила, требования.

Варианты вентилирования стоковых сооружений:

  • установка фановых труб;
  • монтаж вакуумных клапанов.

Фановые трубы устанавливаются обязательно, если:

  • дом в несколько этажей, уровней. При этом есть точки слива, размещенные выше первого этажа;
  • внутреннее сечение канализационных стояков более 50 мм.

В других случаях можно ограничиться упрощенными схемами с использованием вакуумных клапанов. При этом следует помнить, что только фановое вентилирование обеспечивает полное отведение газовой смеси из септика, поэтому неприятные запахи не попадут в помещение даже при отсутствии гидрозатвора.

Вакуумные клапаны не смогут обеспечить полную изоляцию от запаха из септика, если гидрозатвор будет сорван или пересохнет. Они лишь частично выполняют функции проветривания, нормализуя давление в трубе. Вентилирование канализационной системы, необходимое для эффективной работы септика, они не способны осуществить.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

  1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
  2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
  3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
  4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Использование фановых труб – достоинства и недостатки

Самым распространенным способом нормализовать работу канализации в частном доме является монтаж в систему фановой трубы. Она представляет собой отрезок трубы, чаще всего из пластика, который в зависимости от размеров недвижимости и особенностей сливной системы монтируется на стене или проходит под крышей.

Подобная вентиляция канализации в любом частном доме удобна тем, что схема позволяет выбрать оптимальное место вывода газов. Фановая труба может располагаться вертикально параллельно стояку, выходить с наклоном в 45 и 90 градусов по отношению к нему.

Выбор данной схемы для отвода неприятных запахов требует соблюдения следующих условий:

  • Высота трубы над крышей должна составлять не менее полуметра.
  • Оптимальная точка соединения фановой трубы с канализационной сетью – как можно ближе к септику, это позволяет заметно снизить количество источаемых им запахов.
  • Выбирать расположение трубы на крыше рекомендуется таким образом, чтобы ее выходное отверстие располагалось минимум в четырех метрах от окон и балкона.
  • Выходное отверстие необходимо защитить от снега, дождя.

Выход фановой трубы вентиляции нельзя монтировать под карнизом, так как «сползающий» с кровли снег может ее повредить. Также недопустимо объединение «жилой» вентиляционной сети и канализационной.

Полезные мелочи и практические советы

Несомненно, монтаж канализационной системы это наиболее простой этап строительства по сравнению с электричеством или возведением стен, но и в этом этапе присутствует много подводных камней. Вот список некоторых из них:

  • При покупке труб и комплектующих проверяйте наличие резиновой прокладки в раструбе. Она часто теряется;
  • Настоятельно не рекомендуется подсоединять фановую трубу к системе вентиляции;
  • В случае стандартного набора точек водопотребления (один унитаз, две раковины, стиральная машина, душевая кабина), монтировать фановую трубу не обязательно, можно ограничиться вакуумным клапаном;
  • При укладке ПВХ трубы в ров, внимательно следите за стыками, так как места соединений нестабильны;
  • Настоятельно рекомендуется установить аварийный отвод для прочистки канализации. Он устанавливается как можно ближе к месту входа трубы в дом, в доступном месте.

Установка фановой трубы

Если просто говорить о конструкции, вентиляционного стояка можно сказать, что он похож на обычную систему сетей вентиляции многоквартирных домов. Фановая труба представляет собой систему вентиляции, которая подключена к основному стояку в самых высоких его точках, чтобы избежать попадания сточных вод в данную систему.

Другой конец фановой трубы расположен на крыше, чтобы выводить воздух напрямую на улицу, не создавая неприятных запахов в помещении.

При наличии гидрозатворов на каждом узле, такая конструкция справляется с выводом газов на улицу, но если вернуться к ситуации образования вакуума, то вся система в общем не будет иметь толк, так как гидрозатворы будут осушены.

Применение воздушного клапана

Суть этой конструкции заключается в обеспечении притока воздуха во время слива большого количества воды. В такой ситуации вместо того, чтобы осушать затворы, воздух будет поступать в трубу. Так как он имеет меньшее сопротивление, чем вода, затворы останутся наполненными, а чистый воздух наполнит трубу. Конструкция устроена таким образом, что приточный воздух берется из подсобного помещения здания. Например, чердака.

Чистый воздух будет поступать с чердака в созданную область с разряженным воздухом, а после того, как вода пройдет, весь неприятный запах уйдет с помощью фановой трубы на улицу.

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке
вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда
поставить фановые трубы невозможно по техническим нестыковкам, либо их
установка является финансово невыгодной.

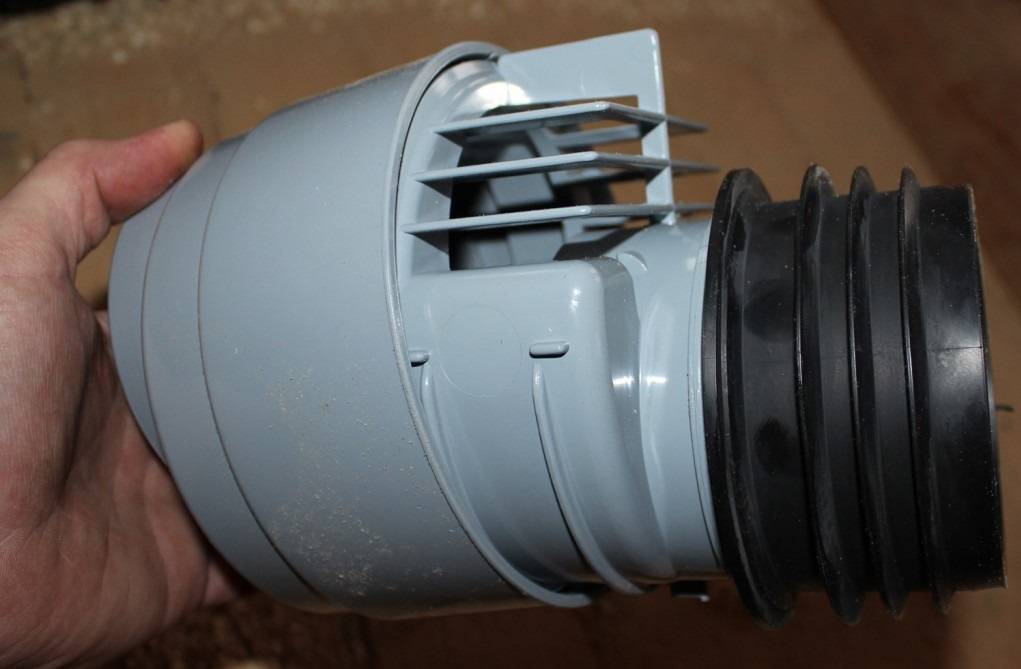

Принцип работы устройства заключается в соединении створки и
пружины, обладающей низким значением сопротивления. Когда приспособление
закрыто, герметичное уплотнение полностью изолирует проникновение воздушных
масс. Когда в канализации появляется разрежение (в случае слива воды), клапан
автоматически открывается и воздух из комнаты попадает в систему, регулируя
правильность пропорций. Как только равновесие будет восстановлено, створка
снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный
вакуумный клапан невозможно. Препятствием на пути канализационных запахов при
открытом клапане становится воздушный поток, который движется в обратную
сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана
важно понимать и руководствоваться некоторыми аспектами функционирования этого
приспособления:

  • В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
  • Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.

Нестандартные решения для вентиляции канализационных систем


Нестандартная вентиляция канализации

Народные умельцы, как всегда, придумали несколько способов, которые помогут выйти из такой ситуации, если вентиляция канализации жизненно необходима, но дом уже построен, и деваться некуда.

Эти способы не противоречат нормам безопасности и санитарным требованиям.

Как уже говорилось, вентиляционную трубу можно вывести на крышу по внешней стене здания. Но ее также можно прикрепить к забору.

Единственное отличие – большая удаленность фановой трубы от здания. Если собираетесь выбрать именно этот способ, то нужно правильно распланировать местонахождение оной, чтобы она была достаточно далеко от участка ваших соседей.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.


Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

  • фановых стояков;
  • аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
  • грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
  • кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.


Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.


Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
