Вентиляция офиса: санитарные нормы приточно-вытяжной системы, нормы помещений

Расчет кратности воздухообмена

При определении кратности воздухообмена для каждого конкретного помещения проектировщики учитывают нормативные показатели, зафиксированные в санитарно-гигиенических нормах, ГОСТах и строительные правила снип, например СНиП 2.08.01-89. Не принимая в учет содержания в воздухе вредных примесей, количество замещений для помещений определенного объема и назначения будет вычисляться по значениям нормативных показателей кратности. Объем здания определяется по формуле (1):

где a – длина помещения;
b – ширина комнаты;
h – высота помещения.

Зная объем помещения и количество поступающего в течение 1 часа кислорода, можно выполнить расчет кратности Кв, используя формулу (2):

Расчет кратности воздухообмена

где Кв – кратность воздухообмена;
Qвозд – подача чистого воздуха, поступающего в комнату в течение 1 часа.

Чаще всего формула (2) не используется для подсчета количества циклов полного замещения воздушных масс. Это связано с наличием для всех типовых сооружений различного назначения таблиц кратности воздухообмена. При такой постановке задачи для помещения, имеющего заданный объем с известным значением коэффициента воздухообмена необходимо подобрать оборудование или выбрать технологию, обеспечивающую поступление необходимого количества кислорода в единицу времени. В этом случае объем чистого воздуха, который должен поступить для обеспечения полной замены кислорода в помещении согласно требованиям СНиП, можно определить по формуле (3):

Согласно приведенным формулам, единицей измерения кратности воздухообмена является количество полных циклов замены кислорода в комнате в час или 1/ч.

Используя естественный тип воздухообмена можно добиться 3-4 кратной замены воздуха в помещении в течение 1 часа. При необходимости увеличения интенсивности воздухообмена рекомендуется прибегать к использованию механических систем, обеспечивающих принудительную подачу свежего или устранение загрязненного кислорода.

Общая характеристика вентиляционных систем

Современный офис – это огромный муравейник, где работает большое количество людей. В основном поэтому в этой комнате всегда душно. Кроме того, современные окна с двойным остеклением вообще не пропускают воздух с улицы

Если хозяина волнует рабочая атмосфера в офисном помещении, он обратит особое внимание на установку вентиляции в офисе

Все современные бизнес-центры и офисы берут на себя проектирование и расчет офисной вентиляции уже на начальных этапах строительства здания. Таким образом, можно оптимально рассчитать объем воздуха, необходимый для помещения и всей системы в целом.

В настоящее время, когда здания строятся под офисы, помещения передаются без хорошего технического состояния, а арендаторы или владельцы ремонтируют все самостоятельно, по собственным проектам. Вентиляционная система проходит от общих вентиляционных каналов через противопожарные заслонки, установленные на всех этажах.

Устройство и компоненты вентиляционной системы в офисе

Вентиляция офисных помещений с помощью кондиционеров не даёт желаемого результата, так как не происходит очистки воздуха, а его подача внутрь носит узконаправленный характер. Что касается вспомогательных помещений (комната для курения, кладовка, коридор), то для проветривания необходимы свежие воздушные потоки с улицы, поступающие принудительно или за счёт разницы в температуре и давлении.

в офисе может осуществляться с использованием таких приборов и оборудования:

  1. Приточно-вытяжная система. Состоит из трубопроводов, фильтров, охладителей, нагревателей и решёток. Для поддержания работоспособности могут применяться электрические вентиляторы. Подобные конструкции недороги, просты в монтаже и эксплуатации. Воздуховоды собираются из гладких (стальных, пластиковых) и гофрированных труб.
  2. Решётки оборудуются противомоскитными сетками, служат для декоративного оформления отверстий и их защиты от мусора и насекомых. Некоторые виды изделий оснащены клапанами от попадания холодного воздуха при неработающем вентиляторе.
  3. Калориферы. Применяются в холодное время года для нагревания помещений и снижения уровня влажности воздуха. Подразделяются на электрические (автономные), работающие от промышленной сети и водяные, подключённые к центральному отоплению. Изделия имеют настройки по температуре носителя и таймер, включающий и выключающий подачу энергии (теплоносителя). Некоторые модели оборудуются маломощным вентилятором.
  4. Климатическое оборудование. Центральное кондиционирование позволяет равномерно распределять потоки нагретого и охлаждённого воздуха по всему объёму офиса. Нагнетательная установка устанавливается на крыше здания. От неё отходят трубопроводы к каждому помещению, где установлены блоки, с помощью которых осуществляется очистка, нагревание и охлаждение, осушение и увлажнение. Вытеснение загрязнённого воздуха происходит в коридоры, откуда он удаляется по вытяжным каналам.
  5. Канальные кондиционеры. Устанавливаются в небольших помещениях. Представляют собой комбинацию нагревательных и охлаждающих элементов и приточно-вытяжных каналов. Поступающий с улицы воздух смешивается с отработанным, фильтруется, доводится до нужной температуры и подаётся в офис.

Формулы расчета вентиляции

Расчет по площади помещения

Это самый простой расчет. Для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

В случае жилого помещения можно ориентироваться на то, в каком помещении сколько времени проводят жильцы. Например, для спальни рекомендуется принять, что хозяева находятся там постоянно (8 часов подряд), а для кабинета можно принять 1 человек — постоянно, и 1-2 временно.

Расчет по кратностям

В документе (СНиП 2.08.01-89* Жилые здания, Приложение 4) приведена таблица с кратностями воздухообмена по типам помещений (табл.1):

Таблица 1. Кратности воздухообмена в помещениях жилых зданий.
Помещения Расчетная температура зимой,ºС  Требования к воздухообмену
Приток Вытяжка
Общая комната, спальня, кабинет 20 1-кратный
Кухня 18 По воздушному балансу квартиры, но не менее, м3/час 90
Кухня-столовая 20 1-кратный
Ванная 25 25
Уборная 20 50
Совмещенный санузел 25 50
Помещение для стиральной машины в квартире 18 0,5-кратный
Гардеробная для чистки и глажения одежды 18 1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры 16
Электрощитовая 5 0,5-кратный

Здесь приведена сокращенная версия таблицы, если вы не нашли свой тип помещения — обратитесь к исходному документу (СНиП-у).

Кратность воздухообмена — это величина, которая означает, сколько раз в течение часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от объема помещения. То есть, однократный воздухообмен это когда в течение часа в помещение подали и удалили объем воздуха, равный объему помещения; 0,5 кранный воздухообмен – половине объема помещения и т.д. В этой таблице в двух последних колонках указаны кратности и требования к воздухообмену в помещениях по притоку и вытяжке воздуха соответственно.

Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

n – нормируемая кратность воздухообмена, час-1;

V – объём помещения, м3.

Когда мы считаем воздухообмен для группы помещений в пределах одного здания (к примеру, жилая квартира) или для здания в целом (коттедж), их нужно рассматривать как единый воздушный объём. Этот объём должен отвечать условию ∑ Lпр = ∑ Lвыт То есть, какое количество воздуха мы подаём, такое же должны и удалить.

Таким образом, последовательность расчета вентиляции по кратностям следующая:

  1. Считаем объем каждого помещения в доме (объем=высота * длина * ширина).
  2. Подсчитываем для каждого помещения требуемый воздухообмен по формуле L=n*V.

Для этого выбираем из таблицы 1 норму по кратности воздухообмена. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых (например кухня-столовая) и то, и другое. Прочерк означает, что для данного помещения нормы не установлены.

Для тех помещений, для которых вместо кратности указан минимальный воздухообмен (например, 90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат будем увеличивать до требуемой величины.

Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3.

  1. Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт
  2. Составляем уравнение баланса ∑ Lпр = ∑ Lвыт.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы во 2 пункте приняли воздухообмен равным минимально допустимому значению.

Законодательное регулирование вопроса

Регулирование норм вентиляции и влажности в офисных помещениях регулируется на законодательном уровне такими документами:

  • Трудовой кодекс РФ.
  • СанПиН 2.2.4.548-96, в котором указаны требования к организации микроклимата в производственных помещениях.
  • СанПиН 2.2.4.3359-16, включающий в себя санитарные требования к физическим факторам в офисных помещениях.
  • Нормативы и правила СанПиН 2.2.2/2.4.1340-03.
  • СНиП 2.09.04-87, в котором перечислены правила и рекомендации к административным, а также бытовым сооружениям.
  • СП336.1325800.2017 «Системы вентиляции и кондиционирования воздуха. Правила эксплуатации».

Существуют ситуации, которые не регулируются санитарными нормами. К таким относится неисправный туалет в офисе. Согласно ст. 157 ТК Российской Федерации, работник имеет полное право не приступать в таком случае к работе с сохранением 2/3 своей средней заработной платы.

Виды систем

Существует достаточно много способов организации систем вентиляции. Основные различия будут рассмотрены ниже.

Условно существующие виды можно разделить по следующим параметрам:

  1. В зависимости от способа подачи воздуха (естественный или принудительный).
  2. Масштаб услуги (будет ли это система для одной комнаты или для всего здания сразу).

Вытяжная

Он используется для удаления застоявшегося воздуха из комнаты. Это может быть как локальная, так и общая вентиляция. Локальная вентиляция удаляет воздух только из одного помещения, в котором она установлена, в то время как общая система вентиляции способна удалять загрязненный воздух из всех помещений здания. Обе системы обеспечивают достаточную подачу свежего воздуха для замены вытягиваемого.

Оборудование приточного вентилирования

Создает приток свежего воздуха в помещение, благодаря большому количеству воздуха, рециркулируемый воздух выталкивается через вентиляционную трубу.

Преимущества установки вентиляционных установок в офисе:

  • хорошая циркуляция воздуха;
  • постоянный приток свежего воздуха по всему офисному пространству;
  • Эффективная система очистки наружного воздуха;
  • система подогрева наружного воздуха до комфортной температуры.

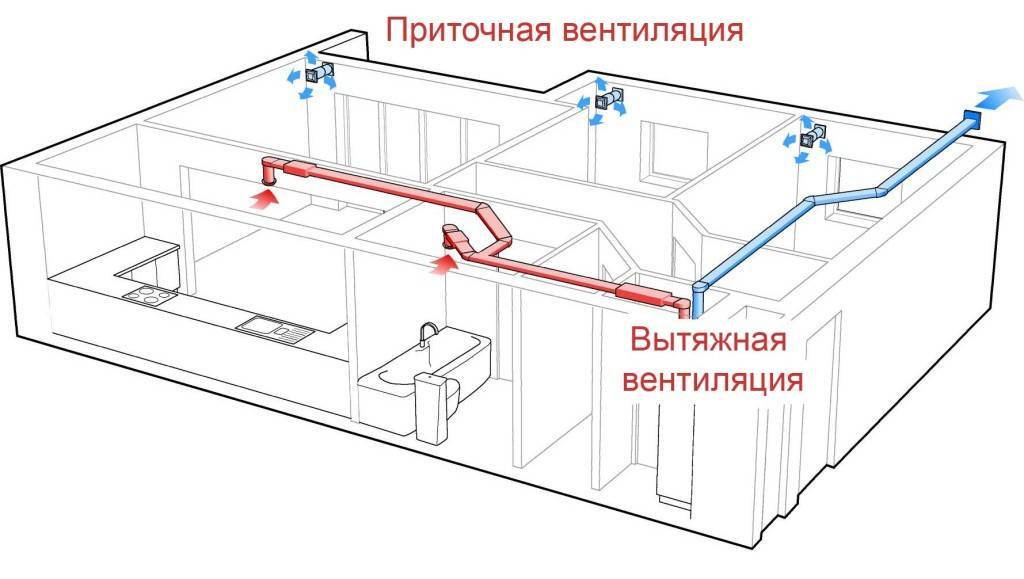

Приточно-вытяжная

Обеспечивает одновременную вытяжку и подачу свежего воздуха.

Преимущества приточно-вытяжной вентиляции:

  • постоянное удаление загрязненного воздуха и насыщение помещений чистым воздухом;
  • система очистки уличного воздуха;
  • система подогрева наружного воздуха до комфортной температуры;
  • увлажнение наружного воздуха;
  • экономное использование электричества.

Но у этого оборудования есть и недостатки:

  • шум. Лопасти вентилятора совсем не тихие;
  • накопление конденсата, который должен периодически сбрасываться;
  • холодный воздух нагревается зимой, но не охлаждается летом, что вынуждает устанавливать дополнительное охлаждающее оборудование.

По способу подачи и удаления воздуха: естественные и принудительные

Существует три основных способа реализации оптимальной вентиляции в офисных зданиях:

  1. Естественно.
  2. Принудительно.
  3. Обязательно, конечно.

Естественная вентиляция имеет умеренную эффективность и практически не используется в офисах (за исключением очень маленьких). Разница в том, что воздух подается и отсасывается естественным путем, без использования вентиляторов. Воздух может подаваться через открытые окна, вентиляторы (в стене или в окне) и выводиться через вентиляционную шахту. Этот метод прост в применении, но нестабилен (обмен воздуха зависит от погоды) и обеспечивает плохую циркуляцию, которая, кроме того, не может быть точно отрегулирована.

Принудительная вентиляция – лучшее решение: такие системы можно более точно регулировать, они не зависят от погодных условий и могут подавать гораздо больше воздуха, чем природные системы. Принцип работы: вентиляторы используются как для приточного, так и для вытяжного воздуха.

Иногда в небольших офисных помещениях используется сочетание естественной и принудительной вентиляции. В этом случае приток воздуха осуществляется через стену или оконные заслонки, а вытяжка – через выхлопную трубу. То есть, выхлопная система – принудительная, а подача – естественная (это и есть вся комбинация). Такую схему проще реализовать, чем предыдущую.

По масштабу обслуживания: централизованные и децентрализованные

Существует также подразделение, основанное на масштабах обслуживания: система может быть централизованной или децентрализованной.

Централизованная система обеспечивает воздухообмен для всего здания, в то время как децентрализованная система возобновляет воздух для конкретного помещения (или нескольких комнат, но не для всего здания).

В децентрализованной системе каждое помещение оснащено собственной приточной или приточно-вытяжной вентиляционной установкой, которая не подключена к общей системе вентиляции (которая работает во всем здании).

Этот вариант подходит, например, в том случае, если вы арендуете офис в здании, где система вентиляции работает плохо или не обеспечивает необходимый воздухообмен.

Требования к системе вентиляции офисов

Правила предельно просты и понятны.

Для того, чтобы соблюдалась кратность воздухообмена в офисных кабинетах, должны быть обеспечены следующие вещи:

  1. Систематический приток обогащенного О2 воздуха.
  2. Выведение отработанного воздуха с высокой концентрацией СО2.
  3. Удаление пыли и прочих загрязнений приточного потока.

Соответствующая всем перечисленным выше требованиям и учитывая нормы воздухообмена на человека, система вентиляции обеспечит должный воздухообмен в помещении, даже в том случае, если естественное проветривание офиса вообще не будет проводится.

Например, в некоторых бизнес-центрах офисные помещения расположены в подземных этажах и вообще не имеют окон.

Современные технологии позволяют использовать даже помещения подвального типа для обустройства офисов – система вентиляции обеспечивает постоянный приток обогащенного О2 воздуха

Также есть требования, касающиеся непосредственно самой системы вентиляции. Только соответствующая им на 100% система вентиляции может быть использована в современном офисе.

Вот наиболее значимые из критериев:

  1. Бесшумность.
  2. Экономичность потребления энергии.
  3. Возможность корректировки функциональных параметров системы, простота управления.
  4. Функциональность, совмещенная с компактностью.
  5. Простота монтажа, отсутствие необходимости выполнения серьезных работ по ремонту.

Грамотная организация воздухообмена позволяет рационализировать использование площадей коммерческих помещений.

Причем условия в офисе, расположенном на 3-м этаже и, например, в подвальном помещении, отличаться не будут.

Нормы вентиляции в офисных помещениях

По большому счету, офис – производственное сооружение, с большим количеством находящихся в нем людей. Нормативно закреплено наличие 30-40 кубометров качественного воздуха на человека. Для определенного вида частей офиса закреплена различная величина. Для рабочей комнаты и кабинета она составляет 60 кубометров на человека, для приемной и переговорной – 40 кубометров, для совещательных залов — 30, вентиляционная норма для коридоров и холлов равна 11 метрам кубическим, для туалетов -75, а в помещениях для курения такая норма100.

Санитарные правила для офисов устанавливают процент влажности воздуха, в зависимости от температуры. При температуре 25 градусов влажность не может быть более 70 процентов, при 26 градусах – 65, а при 27 не более 60 процентов.

Вычисление воздухообмена

Специалисты используют две основные схемы:

  • По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
  • Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;V – объём помещения, м3;Z – значение удельного обмена воздуха за единицу верчения,n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Таблица выбора размеров вентиляционных решёток

Способ №2

где tp.3 – нормативная тем-ра в рабочей зоне,0С;ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 0С/м;Н – длина плеча от пола до середины вытяжки, м.

где G – объём влаги, кг/ч;dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

L=k×V, где

Расчёт сечения

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое Pд на выходе.

H = P Pд.

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

  • Qв – предельный расход тепловой энергии, Вт/ч;
  • Fk – определение поверхности нагрева для калорифера.

Нормы воздухообмена помещений производства

Так как здания промназначения по ряду факторов отличаются от зданий, в которых проживают люди, расчет воздухообменных процессов производится с учетом следующих параметров:

  • количество персонала;
  • число электроприборов;
  • климатических условий;
  • мощность естественной вентиляции;
  • предназначение помещения;
  • тепловыделяющие факторы;
  • наличие примесей пыли и вредных веществ;
  • химическое воздействие.

Нормы обмена воздухом закреплены в отраслевых стандартах предприятия, правилах техники безопасности. К зданиям промышленного назначения применяется СП 60.13330.2012 «СНиП 41-01-2003. Отопления, вентиляция и кондиционирование воздуха». Этими правилами руководствуются, осуществляя проектирование. Для соблюдения норм санитарии необходимо поступление воздушного притока приблизительно 30 м³/час на одного работающего человека, если объем вентилируемого помещения меньше 20 кубических метров. В случае отсутствия естественной вентиляции воздушный приток должен составлять 60-65 м³.

Проветривание проводится с целью обеспечения хорошего самочувствия сотрудников, снижения утомляемости и позволяет избавиться от большого количества накопившегося углекислого газа и токсичных паров. Не существует специальных требований к проветриванию производства. Однако в условиях больших площадей производственных цехов функцию проветривания выполняют непрерывно включенная система воздухооборота.

Как установить оборудование?

При монтаже вентиляционных систем в офисах, необходимо опираться в первую очередь на требования СНИП по санитарным нормам. Изначально рассчитывают площадь помещения. Затем переходят к составлению проекта. После определения эффективности проектов в обеспечении поддержания микроклимата переходят к выбору материалов и монтажу вентиляторов.

Главная установка монтируется к потолочной части холла, вместе с вытяжным вентилятором и воздухоотводной магистралью. В кабинеты проводят распределительный трубопровод.

Регулировка воздухообмена и поддержание микроклимата осуществляется за счет проникновения свежего воздуха с улицы через отверстия, прикрытые решетками. Внутри приточной системы происходит фильтрация, нагрев или охлаждение по необходимости, а после распределения по магистрали в помещения.

В это же время углекислота из офисов поступает в вытяжку и выходит на улицу. Если перед установкой все было спланировано в соответствии с правилами СанПиН, то помещение после монтажа даже не придется проветривать, используя оконные проемы. Так удастся сохранить тишину внутри офиса и избежать попадания в помещение загрязненного машинами воздуха.

Наиболее распространенные вентиляционные приборы рассмотрим ниже более подробно.

  1. Механизированная приточно-вытяжная конструкция – может локализоваться на крыше или в подвале. Система предполагает монтаж шахт, через которые чистый воздух с улицы поступает на отдельный этаж. Когда вентиляционное оборудование установлено на крыше, необходимо дополнительно ее укрепить, а при установке в подвале– отсутствует возможность использовать его еще в каких-либо целях.
  2. Мини приточно-вытяжные системы – обеспечивают поддержание микроклимата и циркуляцию воздуха. Их монтируют на каждом этаже. Минусов у этой системы практически нет.
  3. Мульти сплит-установка кондиционирования с притоком воздуха может эксплуатироваться в качестве естественной или вытяжной вентиляции. Отток воздушных масс будет осуществляться за счет магистрали, а приток будет организован сплит-системой. Такие системы устанавливают только в помещениях с малой площадью.

Для больших офисных центров или, если здание содержит многочисленные офисы, не оснащенные мощной воздухообменной системой, рекомендована установка мультизонального сплит оборудования.

Особенности вентиляционной системы

Общие положения вентиляционных систем должны неукоснительно соблюдаться во всех медицинских учреждениях: поликлиниках, больницах, аптеках и даже частных кабинетах. Размер помещения не влияет на качество воздуха в нём. Соответствующие данные из ГОСТа будут приведены далее в статье.

Регламентированный воздухообмен в помещении не всегда стоит на первом месте, также к медицинским учреждениям предъявляют и другие требования (соблюдение определенной влажности, ионизация атмосферы и т.д.):

  • Операционные. Под данную категорию также попадают кабинеты, в которых подготавливают и вводят наркоз пациенту. Такие комнаты предусмотрены не во всех больницах, чаще всего в поликлиниках.
  • Палаты для больных в особо тяжелом состоянии, а также для пациентов с многочисленными ожогами. Такие палаты рассчитаны на одного, максимум на двух человек.
  • Палаты родильных домов.
  • Реанимационные кабинеты или отделения интенсивной терапии.

Все помещения медицинских учреждений (кроме бытовых и технических комнат), пользуются высоким статусом. Поэтому при постройке заведений следует предусмотреть некоторые технические решения:

  1. Обеспечить свободный проход персонала к оконным проёмам для возможности подачи свежего воздуха.
  2. В стерилизационных, перевязочных, а также терапевтических кабинетах должно быть предусмотрено место под вентиляционный шкаф, или вывод забора/выброса воздуха.
  3. В стоматологических клиниках должны быть оставлены места под монтаж устройств для отсоса пыли.
