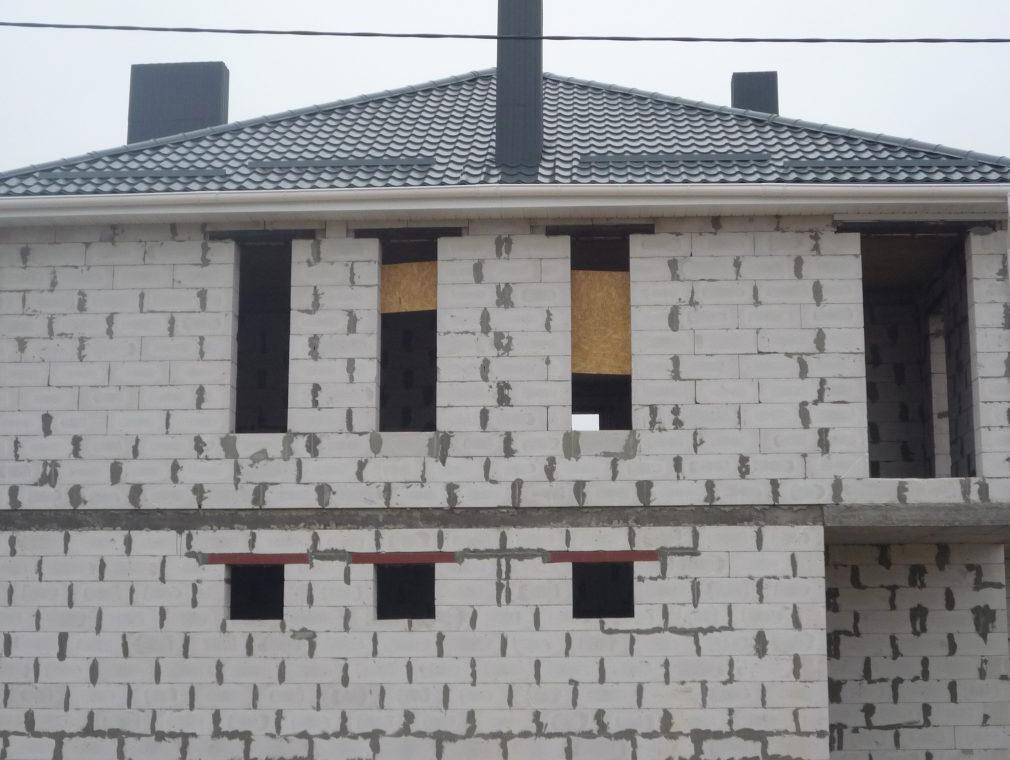

Как сделать вентиляцию в газобетонных домах

Санитарные нормативы вентиляции

В отличие от частных застройщиков сотрудники проектных организаций и санитарные врачи прекрасно знают про важность воздухообмена в жилых домах. Поэтому вентиляции наряду с отоплением, водоснабжением, и освещением посвящены целые разделы нормативных документов

Вот некоторые из таких правил:

  • СП 13330.2016 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003;
  • СанПиН 2.1.2.2645-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях” (Раздел IV. Гигиенические требования к отоплению, вентиляции, микроклимату и воздушной среде помещений);
  • “СНиП 2.08.01-89*. Жилые здания” (Раздел 3. Отопление, вентиляция и кондиционирование воздуха. Приложение 4 (обязательное). Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий).

Кратко требования указанных правил выглядят так:

  1. Все жилые здания должны иметь систему вентиляции;
  2. Система вентиляции с установленной периодичностью должна обеспечивать замену отработанного воздуха на свежий;
  3. Вывод воздуха из помещений жилого дома следует предусматривать через вытяжные каналы кухонь, уборных и ванных (душевых) помещений.

А вот такие нормативы количества удаляемого воздуха установлены правилами:

ПомещениеКоличество удаляемого воздуха из помещения
Жилая комната3 м3/ч на 1 м2 помещения
Кухня с электроплитойНе менее 60 м3/ч
Кухня с 2х-комфорочной газовой плитойНе менее 60 м3/ч
Кухня с 4х-комфорочной газовой плитойНе менее 90 м3/ч
ВаннаяНе менее 25 м3/ч
УборнаяНе менее 25 м3/ч
Совмещенная ванная и уборнаяНе менее 50 м3/ч

Давайте подсчитаем объем воздухообмена для двухэтажного дома с четырьмя комнатами суммарной площадью 80 м2, двумя совмещенными санузлами и кухней с 4х-комфорочной газовой плитой:

Норматив для комнат = 80 м2 * 3 м3/ч на 1 м2 помещения = 240 м3/ч;

Норматив для кухни = 90 м3/ч;

Норматив для санузлов = 2 санузла * 50 м3/ч = 100 м3/ч.

ИТОГО: 430 м3/ч.

Именно такой воздухообмен требуется обеспечить в нашем условном доме для комфортного самочувствия и сохранения обстановки с отделкой в надлежащем состоянии.

Система вентиляция обязана отводить и поставлять именно тот объем свежего воздуха, который необходим по санитарным нормативам. Слишком интенсивный воздухообмен способен сократить необходимую для дыхания влажность, которую придется восстанавливать механическим способом

Завершая тему нормативов, нужно отметить, что важно не только добиться нормативного воздухообмена, но и не перестараться с ним. Ведь чем больше воздухообмен, тем выше скорость движения потока воздуха по помещениям, а при чрезмерных его значениях могут возникнуть негативные явления – сквозняки

Чем опасна влага для газобетона

Пористые строительные материалы являются группой риска по водопоглощению. Как правило, все они склонны к активному впитыванию влаги, причем, не обязательно в жидком виде. Отсечь стены от контактов с дождевой водой или снегом несложно — достаточно установить обшивку, или выполнить водостойкую наружную отделку, и попадание воды снаружи станет невозможным.

Однако, это не поможет полностью решить проблему. Наибольшую опасность для стен жилых домов представляет водяной пар. При этом, опасность актуальна не только для пористых стройматериалов, это общая проблема всех жилых построек. Пар впитывается в материал стен, накапливается, металлические конструкции начинают ржаветь. В зимнее время пар переходит в жидкое состояние и замерзает. При этом, он расширяется и разрушает стены, как бы взрывая их изнутри.

Влажность воздуха в жилых помещениях

Газобетон обладает высоким водопоглощением. Чем больше влажность воздуха, тем сильнее от поглощает пар из окружающей атмосферы. В любом жилом помещении, где есть люди, воздух насыщен водяным паром. С каждым выдохом, в процессе приготовления пищи или принятия водных процедур в воздухе увеличивается количество пара.

Между внутренним и внешним воздухом имеется разница в давлении пара. Оно называется парциальным давлением. Из-за него пар и впитывается в стены, создавая угрозу для стройматериалов. В нормальном состоянии пар впитывается, проходит сквозь массив материала и испаряется снаружи. В обиходе этот процесс называют «стены дышат», хотя воздух здесь ни причем. Не все материалы одинаково пропускают пар, есть совершенно непроницаемые или хорошо проницаемые разновидности. Газобетон относится к материалам с высокой паропроницаемостью. В целом, это полезное качество, способствующее естественному выводу пара наружу и уравновешиванию влажности воздуха. Однако, это свойство полезно только в одном случае — если наружная часть стены не контактирует с морозным воздухом.

Точка росы


Uteplenie sten: kak ostavit tochku rosy vne sten zdaniya Необходимо вспомнить школьный курс физики. Любое газообразное вещество при определенных условиях переходит в жидкую фазу. Если несколько упростить, для водяного пара это происходит при попадании в область более низкой температуры, называемой точкой росы.

Если при прохождении стены пар попадает в точку росы, он становится жидкостью. С этого момента активный вывод пара в наружный воздух прекращается, а вода начинает накапливаться внутри материала. Какое-то количество этой влаги испаряется с наружной поверхности стены, но этот процесс протекает намного медленнее, чем нормальный вывод пара. Если внешнюю поверхность стен утеплить, тока росы смещается наружу, что позволяет исключить появление и накопление влаги. Если же оставить наружные стены открытыми, их поверхность в холодное время года будет иметь отрицательную температуру. Это означает, что внутри стен на какую-то глубину вода замерзнет. Она будет расширяться и разрушать материал. Кроме этого, слой льда образует барьер для выхода влаги, запирая ее внутри. Пар начнет накапливаться в стене, она будет намокать, появится плесень, грибок. В доме будет сыро и холодно.

Приточно-вытяжная установка Systemair SAVE VTC 300 L

цена 133312грн

Заказать в 1 клик

Вытяжные вентиляторы для санузлов, ванных комнат (на примере Elicent, Maico, Soler&palau)

Вытяжные устройства устанавливают в тех местах, в которых быстрее всего накапливаются влага, неприятные запахи – кухня, ванная комната и санузлы, кладовая или гардеробная. Они локально нейтрализуют загрязнения и не допускают распространения их в чистые зоны.

Две ключевые характеристики, на которые стоит обязательно обращать внимание: мощность вентилятора и его шумовые характеристики. Выбирая вытяжное устройство в дом, ориентируйтесь на количество постоянно проживающих жильцов, а также главное назначение вентилятора – только вытяжка, или плюс осушение или контроль влажности

Выбирая вытяжное устройство в дом, ориентируйтесь на количество постоянно проживающих жильцов, а также главное назначение вентилятора – только вытяжка, или плюс осушение или контроль влажности.

Рынок вентиляционного оборудования предлагает большой выбор самых разнообразных моделей бытовых вентиляторов, как по функционалу, так и по дизайну

Остановимся на трех производителях, на которые стоит обратить внимание

Elicent – кажется этот итальянский производитель нашел золотую середину в своих моделях. Здесь тот случай, когда приятная цена сочетается с высокой производительностью. А среди моделей дизайнерской серии Elegance можно подобрать для себя оригинальный вентилятор, который впишется даже в самый необычный интерьер.

Maico немецкий производитель с многолетним практическим опытом, собственными разработками и постоянным усовершенствованием. Качественное исполнение устройств, высокая производительность и низкие шумовые характеристики. Серии бытовых вентиляторов ECA ipro и ER не имеют аналогов. Поэтому если и выбирать себе устройство в дом, то только из надежных и проверенных моделей.

Soler&Palau еще один представитель европейских стандартов качества, испанский производитель, выпустил на рынок одни из самых тихих бытовых вентиляторов. Это серии Silent и Silent Design. Нестандартный дизайн, достойные технические характеристики и бесшумная работа – в них вы сможете найти то, что искали.

Дополнительные действия

Наряду с естественной вентиляцией стен и кровли дома из газобетонных блоков, стоит позаботиться о подаче, охлаждении/нагревании свежего воздуха. Современные вентиляционные системы рекуперационного типа позволяют сократить теплопотерю сооружения на 20-30%. Это позволяет полностью перекрыть утечку тепла, вызванную воздушными каналами газобетонных блоков.

То, что дом из газобетона может обойтись без вентиляции – не более чем миф. Пористая структура блоков не справится с выводом накопившейся в помещениях влаги, что приведет к разрушению отделки и снижению эксплуатационных свойств жилища. Дому из газоблоков необходима качественная вентиляция, позволяющая создать комфортную для проживания людей обстановку.

Газобетон — это достаточно качественный строительный материал, который обладает массой преимуществ. Самое главное — он имеет низкую стоимость и дома, построенные из него, очень теплые. Но есть и недостаток — влагу впитывает газобетон тоже хорошо, а теплосберегающие качества при этом сильно ухудшаются.

Для того чтобы избавиться от всех недостатков, нужно обеспечить качественную циркуляцию воздуха в комнатах. Сделать ее самостоятельно несложно, но придется изучить все рекомендации и нюансы. В противном случае работать система будет неправильно.

Разновидности вентиляционных систем

Для любых домов, в том числе и газобетонных, можно устанавливать любые вентиляционные системы, главное, чтобы они обеспечивали достаточный воздухообмен.

  • Естественная.
  • Принудительная.
  • Комбинированная.

В естественной вентиляции поток воздуха создается сам собой, за счет разности давления воздуха между входными и выходными каналами.

К естественным элементам вентиляции можно отнести:

  • Проветривание через форточки и окна.
  • Оконные блоки с приточными клапанами.
  • Проветриватели в стенах.

В принудительной системе присутствуют вентиляторы, которые втягивают и вытягивают воздух. Такой тип вентиляции называется принудительная приточно-вытяжная.

Существуют специальные устройства – рекуператоры, которые подогревают приточный воздух за счет тепла выходящего воздуха. Также есть калориферы, подогревающие приточный воздух за счет электроэнергии или системы отопления.

Комбинированная вентиляция втягивает воздух через естественные каналы, а вытяжку (откачку) воздуха обеспечивает один вентилятор. Такой тип еще называют принудительная вытяжная.

Подбирать тот или иной способ вентиляции нужно исходя из размеров и конструкции дома, а также в зависимости от количества людей в помещении.

Это интересно: Что такое вентиляционный анемостат: виды диффузоров и их особенности

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

  • При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
  • Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
  • При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

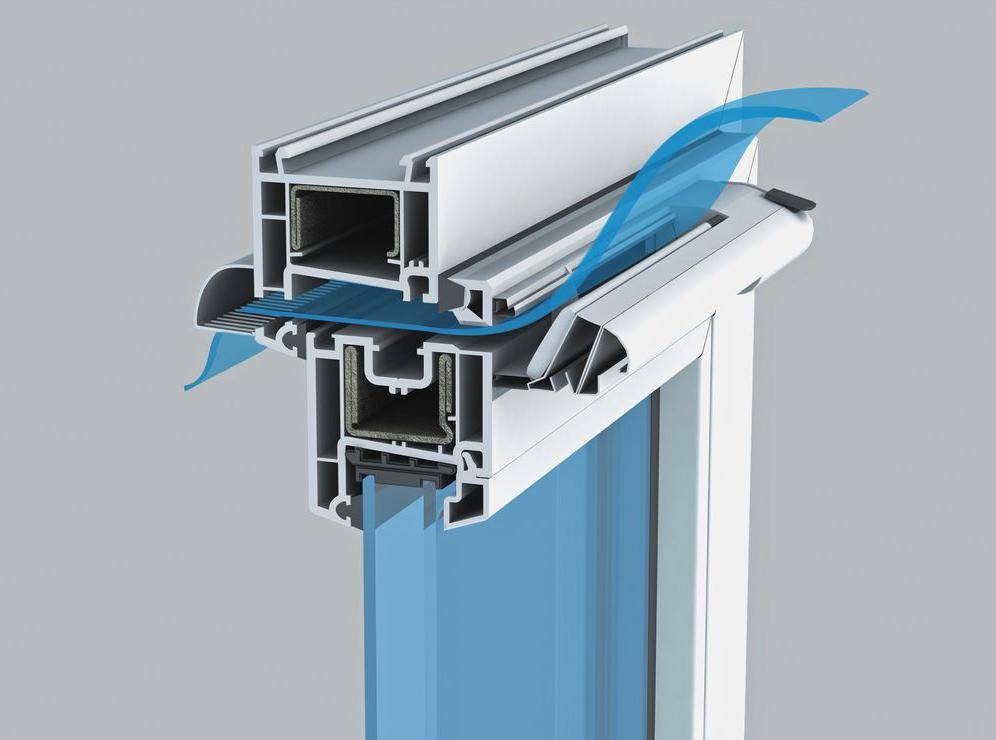

  • Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
  • Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

  • Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
  • Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
  • Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

Приточного типа – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое

В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.
Вытяжного типа – самая популярная, вентилятор работает на вытяжку

Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.
Приточно-вытяжного типа – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Виды вентиляционных систем

Каждое строение требует создания индивидуального проекта вентиляции. Но, если говорить в целом, то можно выделить две основные разновидности систем циркуляции воздуха в помещении:

1. Принудительная вентиляция в доме обеспечивает достаточный воздухообмен, скорость движения воздуха можно регулировать посредством приточных клапанов.

Вытяжки благодаря вентиляторам способны производить смену воздуха столько раз в час, сколько этого требуют соответствующие условия. Так, в расчётах, предшествующих созданию проекта вентиляции, участвуют сразу несколько факторов:

  • среднее количество человек, которое регулярно пребывает в каждой из комнат;
  • размеры помещения, для которого проектируется вентиляция;
  • желаемые климатические условия, которые обеспечит правильная вентиляция в доме.

Чтобы в результате создать проект, близкий к идеальному, важно также учесть среднее значение кратности воздухообмена. Достаточный уровень движения воздуха в помещении составляет 150 м3/час

С учётом площади помещения и количества проживающих на ней человек в среднем необходимо обеспечить возможность полной смены воздуха порядка 5-6 раз.

2. Естественная вентиляция дома. Более простой и доступный способ организации самопроизвольной смены воздуха в помещении. При этом исключается необходимость применения дополнительного оборудования, а движение воздушных потоков производится за счёт климатических естественных условий окружающей среды. Так, расположение воздуховодов, выбор их длины и сечений напрямую зависит от ряда параметров: давления, разности температур снаружи и внутри помещения, а также средней скорости ветра.

Естественная вентиляция жилых домов легко поддаётся воздействию внешнего климата. В норме достаточный воздухообмен совершается при температуре на улице не более 5о.

Огнезащита – прежде всего!

Печка или котел — всё равно

Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания

Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Особенности вентиляции в частном и многоквартирном домах

Современная вентиляция в доме подразумевает создание функционального проекта, который будет выполнять свою задачу. Но сегодня чаще всего такое понятие все же по умолчанию включает в себя использование различных технологий, начиная от простых клапанов и заканчивая моноблочными вентиляционными установками. Это объясняется тем, что дверные и оконные блоки все больше нацелены на герметизацию помещения ввиду повышенного уровня загрязнения воздуха.


Именно поэтому системы вентиляции для дома любой конфигурации нуждаются в дополнительных узлах, обеспечивающих фильтрацию воздуха. Также основная их задача несколько расширилась и теперь включает в себя: нагрев/охлаждение воздуха, возможность регулирования интенсивности воздухообмена. Нередко требуется дополнительное устройство вентиляции в многоквартирном доме, так как система, которая закладывается при проектировании вентиляционной системы, не справляется со своей задачей. Ввиду расширения ряда используемой техники первой необходимости, отсутствия щелей в оконном профиле, а также слабой тяги естественной вентиляции требуется монтаж приточно-вытяжной системы.

Причин, почему вентиляция в многоэтажном доме малофункциональна, множество. Наиболее распространенные из них:

  • засоры основной вентиляционной магистрали, которые порой сложно удалить;
  • самовольная установка в шахте вентиляции дополнительных вытяжных клапанов, что нарушает герметизацию общей вентиляционной системы.

Изготовить вентиляцию в доме намного проще, так как ввиду того, что в этом случае естественный тип более эффективен, можно затратить меньше усилий на усовершенствование процесса циркуляции воздуха посредством проектирования принудительного типа системы. Меньшие масштабы проекта позволяют обеспечить лучшее обслуживание вентиляции: ремонт, чистку.

Самостоятельный монтаж вентиляционной системы

Если система вентиляции в многоквартирном доме требует реорганизации, можно улучшить циркуляцию воздуха посредством встроенных приточных клапанов. Это можно сделать, используя разные их типы:

  • встраиваемые в стену;
  • оконные клапаны.

Если первый из указанных тип не всегда можно установить ввиду отсутствия технических мощностей для данных работ, то приточный клапан в оконном профиле будет отличным и наиболее простым решением. Увеличив приток воздуха, вентиляция в многоквартирном доме обязательно должна быть оснащена вытяжным вентилятором, который будет обеспечивать новый уровень воздухообмена. При этом устройство выбирается, исходя из площади помещения, так как от этого зависит производительность вентилятора – его мощность.

Решая вопрос, как сделать вентиляцию в доме, можно также обратить внимание на приточно-вытяжную систему. Перед тем, как заниматься приобретением оборудования, следует произвести расчет сечений и длины воздуховодов

Так, для естественного типа выбирается большее сечение вентиляционных шахт, чтобы обеспечить нужный уровень воздухообмена. Приточная вентиляция требует меньших значений основных параметров воздуховодов благодаря принудительному характеру действия.

Затем нужно определить месторасположение приточных и вытяжных клапанов. Для этого составляется схема вентиляции в доме. Она основывается на физических свойствах и взаимодействии теплого и холодного воздуха. При этом холодный поток имеет свойство опускаться вниз, а теплый воздух проходит по верху. В системах с рекуператором это учитывается в меньшей мере, так как два воздушных потока воздуха: приточный и вытяжной, проходят через устройство, не смешиваясь, но обмен теплом все же происходит.

Вентиляция в доме своими руками подразумевает также выбор используемых материалов. Существуют высокотехнологичные решения, позволяющие заблаговременно позаботиться о будущей циркуляции воздуха. Это возможно, если во время строительства использовать специальные материалы вместо привычного многим кирпича. Вентиляция в доме из газобетона обеспечивается за счет физических свойств, позволяющих стенам “дышать”, что исключает возможность появления плесени, грибка, а также помогает избежать повышенного уровня влажности.

Если предварительно узнать, как правильно сделать вентиляцию дома, можно избавить себя от дополнительных финансовых вложений на восстановление или реконструкцию существующей системы. Выполненная по всем правилам вентиляционная система обеспечит комфортный климат, отсутствие сквозняков, а также регулярную смену воздуха в помещении. Всё это закладывается в проект вентиляции во время проведения расчётов.
