Как сделать систему вентиляции в коттедже своими руками: проекты, установки, цокольные этажи

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

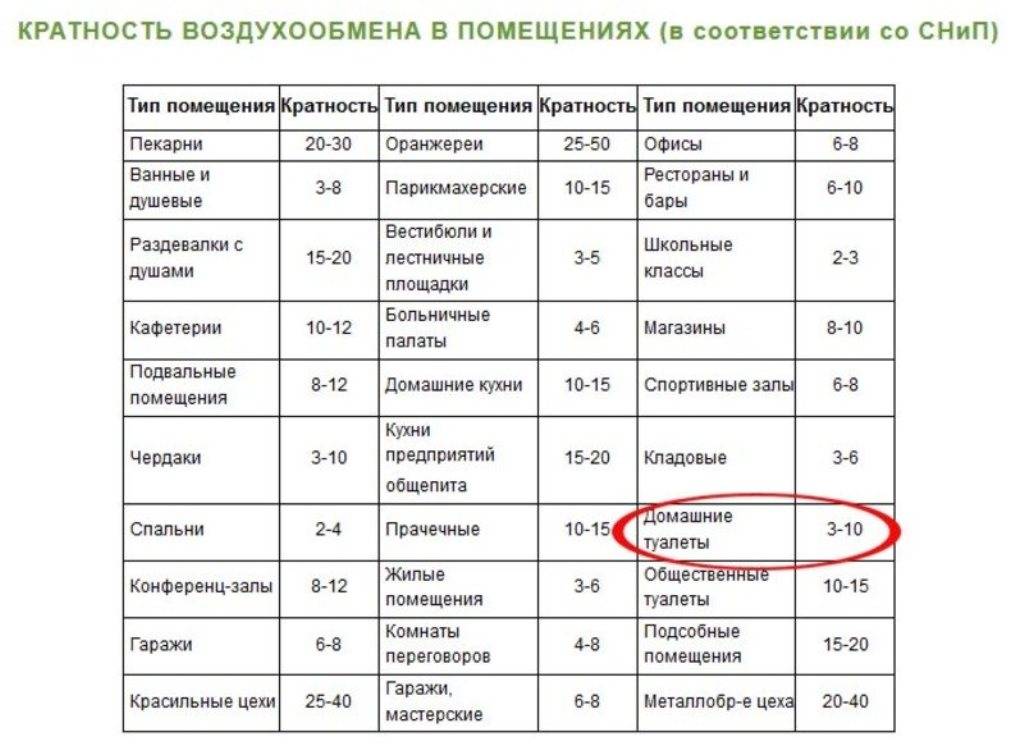

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

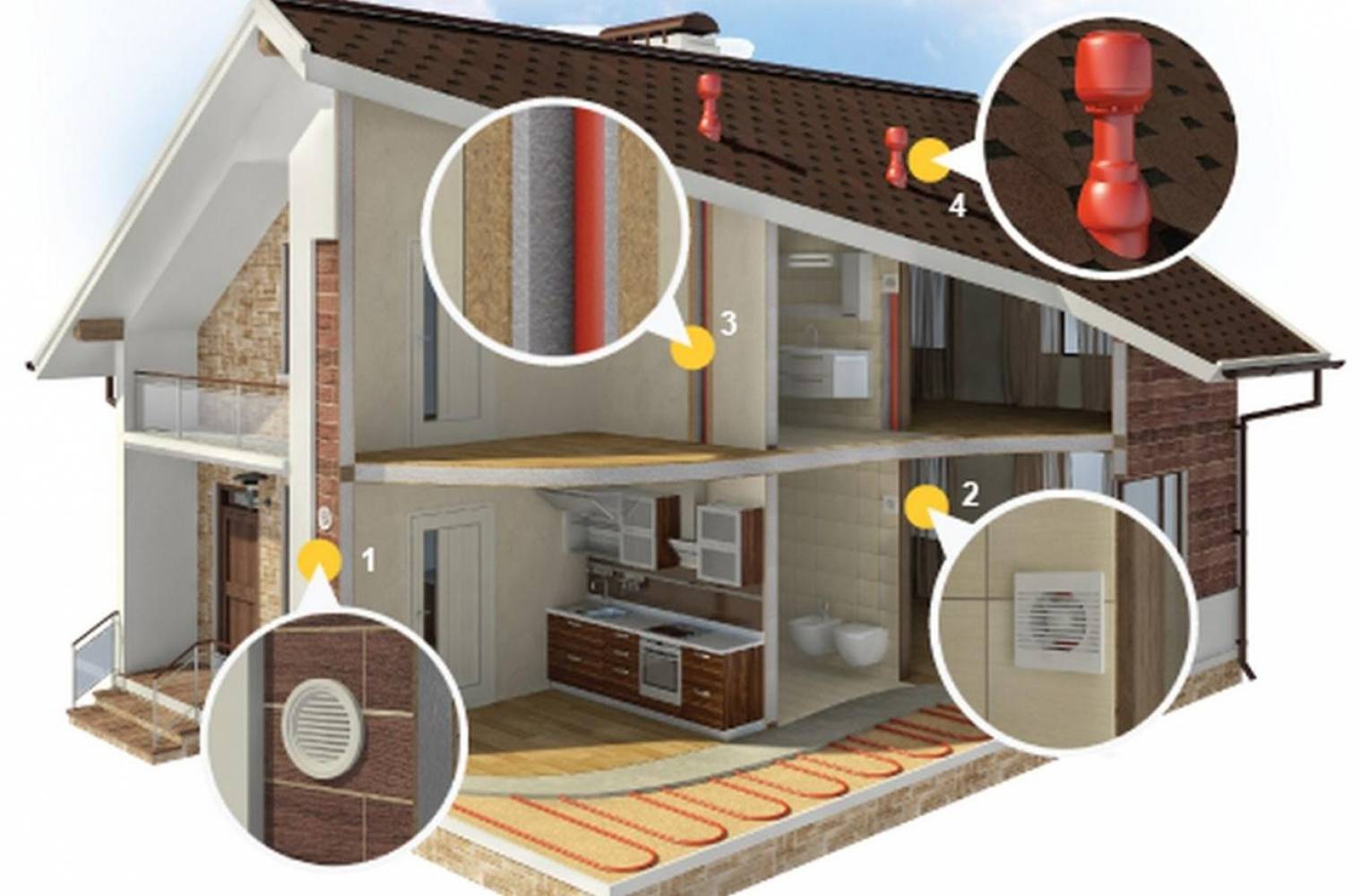

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

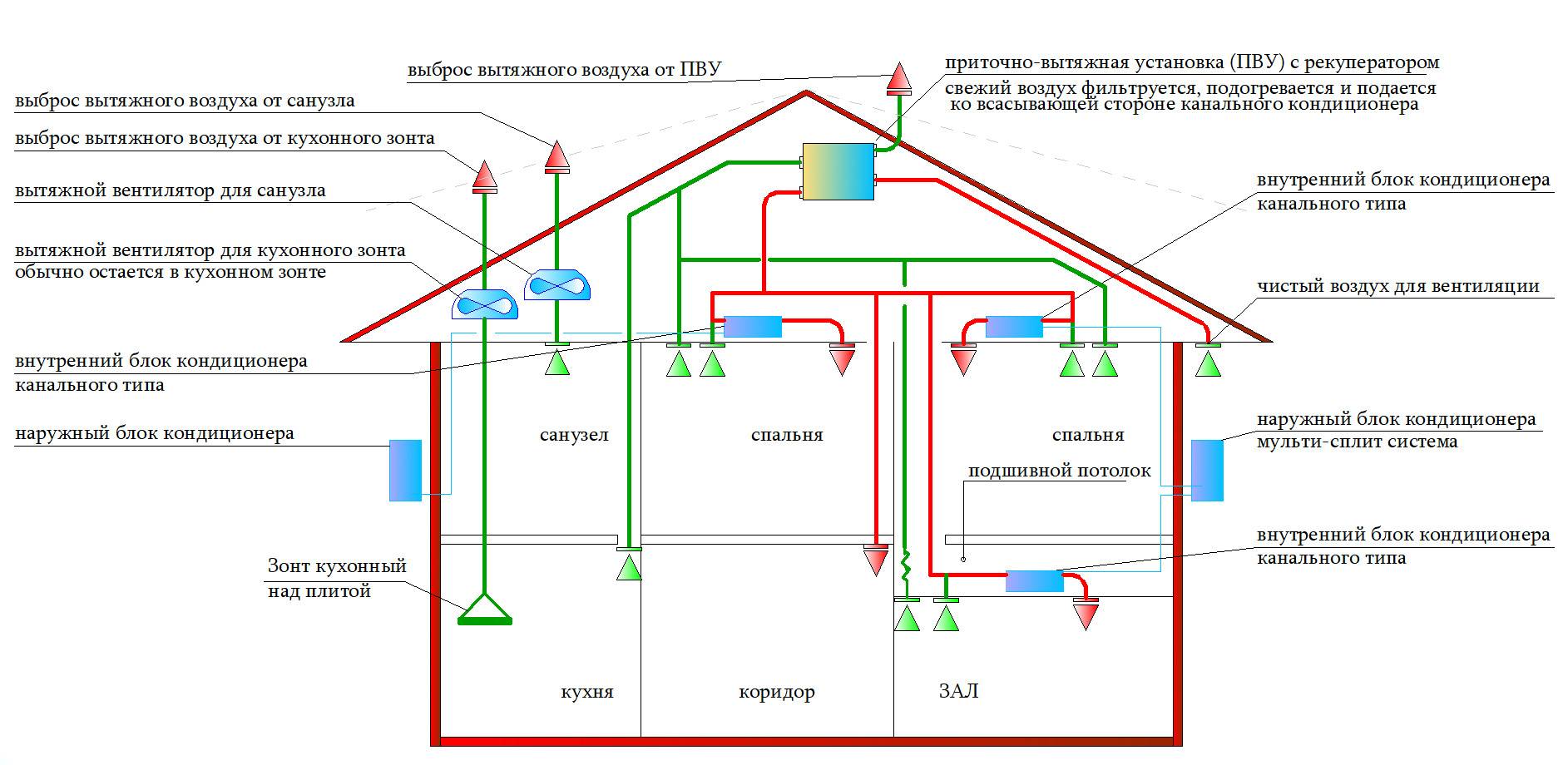

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

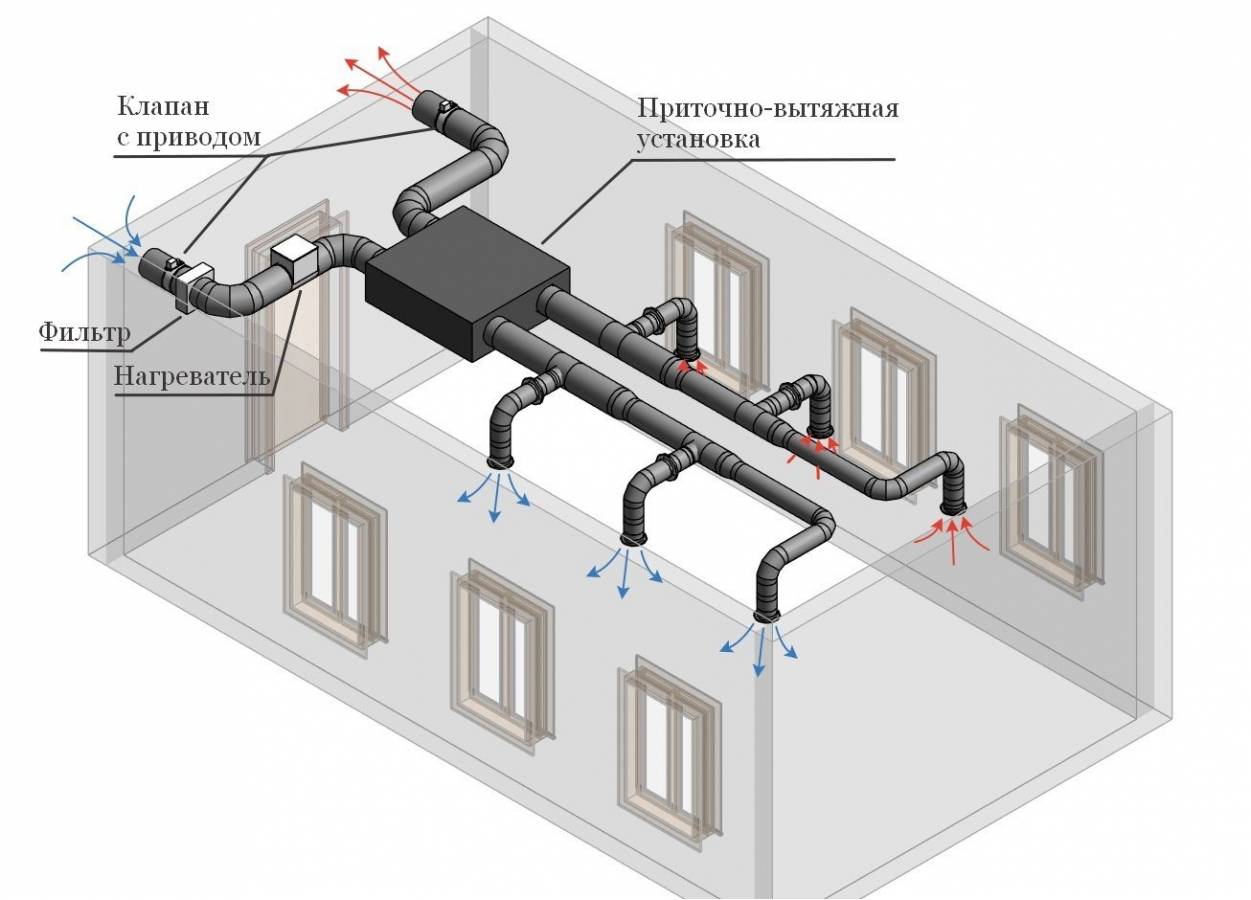

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Рекуперация

Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.

Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.

  1. Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару,  нет необходимости нагревать прохладный воздух с улицы.
  2. Калорифер необходим нагрева воздуха во время сильных холодов.

Комнатные рекуператоры

Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.

Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.

Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

  • избыточным теплом;
  • появляющейся постоянно пылью;
  • излишней влажностью воздуха;
  • вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

  1. С естественной тягой.
  2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

  • приточные;
  • вытяжные;
  • комбинированные.

Расчет основных параметров вентиляционной системы

Для устройства эффективной вентиляции в двухэтажном доме необходим предварительный расчет, базирующийся на нормативах воздухообмена, оговоренных в СП 55.13330.2011. Основная цель расчета — определение размеров каналов в соответствии с объемом удаляемого воздуха.

В сооружении системы вентилирования двухэтажного дома необходимо оборудование большей мощности, чем для сооружения в один уровень. Обычно в проект закладывают вентиляционную установку мощностью не менее 400 мᶾ/час

Расчет делают для каждого этажа, соблюдая следующую последовательность:

  1. Находят по таблице 1 Строительных Правил суммарный минимальный объем воздуха (Qп), поступающего с улицы в количестве, необходимом для вентиляции комнат, оснащенных приточными клапанами.
  2. Из соответствующего раздела нормативов выбирают общий минимальный объем воздушных масс, подлежащих удалению (Qв) со всех комнат, укомплектованных вытяжным каналом.
  3. Полученные минимальные параметры (Qп и Qв) сравнивают. Большая величина будет наименьшей расчетной производительностью по воздуху (Qр) всех вытяжных шахт на этаже.
  4. Отталкиваясь от значения высоты дома, выбирают размер шахты на этаже по вертикали.

По величине высоты вентиляционной шахты и минимальной производительности каналов, расположенных на втором этаже, подбирают количество шахт по специальной таблице.

В таблице указана производительность одиночного вытяжного вентиляционного канала, выполненного из бетонных блоков во взаимосвязи с его высотой и температурой в помещении. Сечение канала 204 см²

Выбранные стандартные каналы должны иметь суммарную производительность в мᶾ/час не меньшую, чем расчетная Qр. Шахты распределяют между помещениями так, чтобы был обеспечен нормативный обмен воздуха в каждом из них.

Если окажется, что скорость движения воздуха и производительность воздуховода недостаточна, то увеличивают длину шахты или сечение. Для обеспечения равносильной тяги в каждом воздуховоде, все каналы на этаже должны иметь одинаковую протяженность.

Следует отметить, что приведенная схема расчета является упрощенным вариантом. Профессиональный расчет намного сложнее и выполнить его может только специалист.

Виды вентиляционных систем для коттеджа

Нормальная жизнедеятельность и комфортное самочувствие жильцов обеспечиваются наличием эффективного воздухообмена

Особенно наличие чистого кислорода важно для жилых комнат – детской, спальни, гостиной. Для вывода загрязнённого воздуха важно наладить эффективную вентиляционную систему на кухне, в туалете и ванной комнате, а также в служебных помещениях. Для установки вентсистемы, которая будет обновлять воздушные массы внутри жилья, существует два варианта:

Для установки вентсистемы, которая будет обновлять воздушные массы внутри жилья, существует два варианта:

Естественный воздухообмен

Эта система вентиляции в частном доме функционирует за счёт возникающей разницы давления между воздушными потоками внутри и снаружи здания. Благодаря тому, что поступающий извне кислород более холодный, при поступлении внутрь помещения он вытесняет более лёгкий, нагретый воздух, который поднимается по шахтам и выходит наружу.

При возрастании порывов ветра, а также при возникновении температурной разницы внутри и снаружи здания, внутрь поступает больше свежего воздуха. Современные пластиковые стеклопакеты затрудняют естественный вход воздушных масс снаружи, но они, и стены дома имеют специальные приточные клапаны. Таким образом, загрязнённый воздух удаляется из дома, попадая в вентканалы, расположенные на кухне и в ванной с туалетом, а чистый воздух поступает после проветривания помещений.

Плюсы и минусы вентиляции за счёт естественной циркуляции воздуха:

  • Вентиляция дома осуществляется без использования электричества или специального оборудования.
  • Это простая система, которая не нуждается в постоянном обслуживании.
  • Бесшумная вентиляция.
  • Возможность комбинирования с различными фильтрами и кондиционерами.
  • Из недостатков отмечаются: слабая циркуляция воздуха, невозможность регулирования объёма поступающего и удаляемого воздуха, а также зависимость от внешней температуры воздуха. Когда снаружи такая же температура, как внутри здания, тяга становится очень слабой, нарушая циркуляцию воздуха.

Механическая вентиляция в доме

Отличается от естественной тем, что для эффективной циркуляции воздуха используется различное оборудование для нагнетания воздуха (вентиляторы, компрессорные установки, насосы).

  • Возможность эксплуатации там, где невозможно производить естественное проветривание или такая система не работоспособна.
  • Функционирование системы вне зависимости от температуры и климатических условий.
  • Возможность создавать комфортные условия, нагревая, охлаждая, очищая или увлажняя уличный воздух.
  • Из недостатков отмечаются: финансовые затраты на оборудование и электричество, а также периодического технического обслуживания системы.

Сооружение дефлектора своими руками

Ты можешь сам сделать дефлектор вентилятора. Вам понадобится лист оцинкованной стали, крепления в виде гаек, болтов, металлических ножниц и линейка с карандашом. Нижняя часть дефлектора отмечена на листе как конус. Диаметр нижней части должен быть равен поперечному сечению вентиляционного стояка, а диаметр верхней части больше примерно на пятнадцать процентов от нижнего значения. Конус зафиксирован винтами, заклепками. В середине проекта установите “юбку”, чтобы перекрыть поток воздуха. Зонт прикрепляется к верхней части стоек.

Выбор модели

Для этого лучше выбрать самую простую модель, обеспечивающую эффективное извлечение из канализационной системы в частном доме.

Разработка чертежей

На первом этапе необходимо нарисовать сборочный чертеж изделия и рассчитать размеры и параметры соединения для каждой детали в отдельности. Затем все детали должны быть перерисованы в реальных размерах и масштабе. Чертеж должен быть перенесен на картон.

Подготовка инструментов

При проектировании дефлектора необходимо подумать о технологии его установки и инструментах, которые потребуются для изготовления изделия. Но в любом случае это необходимо:

  1. Самыми простыми инструментами для составления технической документации являются линейка, 30- и 45-градусные квадраты, транспортир и компас.
  2. Металлические ножницы для резки листового металла.
  3. Файл – для удаления заусенцев.
  4. Маркер, используемый для маркировки деталей.
  5. Просверлите отверстие для крепежных элементов.
  6. Металлические буры.
  7. Молот слесаря.
  8. Порок слесаря.
  9. Шайло.
  10. Картонные ножницы.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием отбора является его доступность и финансовые возможности. Отвод для вентиляции канализационного стояка в частном доме может быть выполнен собственными руками. Для этого тебе понадобится:

  1. Лист нержавеющей стали имеет толщину 0,25-0,5 мм. Это лучший выбор с точки зрения долговечности.
  2. Алюминиевый лист имеет толщину 0,4-0,8 миллиметра. По долговечности она ничуть не уступает нержавеющей стали.
  3. Листы из других металлов – меди, титана, цинка и др.
  4. Оцинкованные стальные листы толщиной 0,4-0,6 мм. Самый популярный материал с точки зрения соотношения цены и качества и доступности.
  5. Картон толщиной 1,0-1,5 мм для изготовления моделей и развёртывания деталей.
  6. Клепки – это стандартные алюминиевые или тянутые заклепки.

По мере вашей работы могут потребоваться другие вспомогательные материалы.

Изготовление приспособления

Первый шаг – вырезать макетные части устройства из картона. Затем они используются для сборки модели дефлектора, детали могут быть закреплены с помощью степлера.

После проверки всех размеров на картонных деталях шило используется для выполнения отверстий в местах расположения заклепок. Схема разобрана, а металлические детали вырезаны в соответствии с разверткой. Отверстия для крепежа просверливаются в соответствии с метками отверстий от шипа.

Затем он собран.

Значимые недостатки в вентиляции канализационной системы

Недостаточная вентиляция канализационного стояка в частном доме очень быстро проявляется в виде неприятных запахов. И причины этого, как правило, следующие:

  • недостаточный размер канализационных стояков, что приводит к выпадению сифонов;
  • увеличение времени простоя водопроводной арматуры, вызывающее ее высыхание;
  • трещины в канализационных трубах из-за неправильного монтажа. Канализационная вытяжка в частном доме необходима для создания комфортных условий жизни.

Как устроить вентиляцию жилого цокольного этажа

Принудительная вентиляция в полуподвале обязательна, так как естественная не может качественно вентилировать помещение. Ее вполне можно выполнить своими руками, без привлечения специалистов. Главное – сделать правильные расчеты и воспользоваться продухами и отдушинами в стенах, которые сделаны во время строительства.

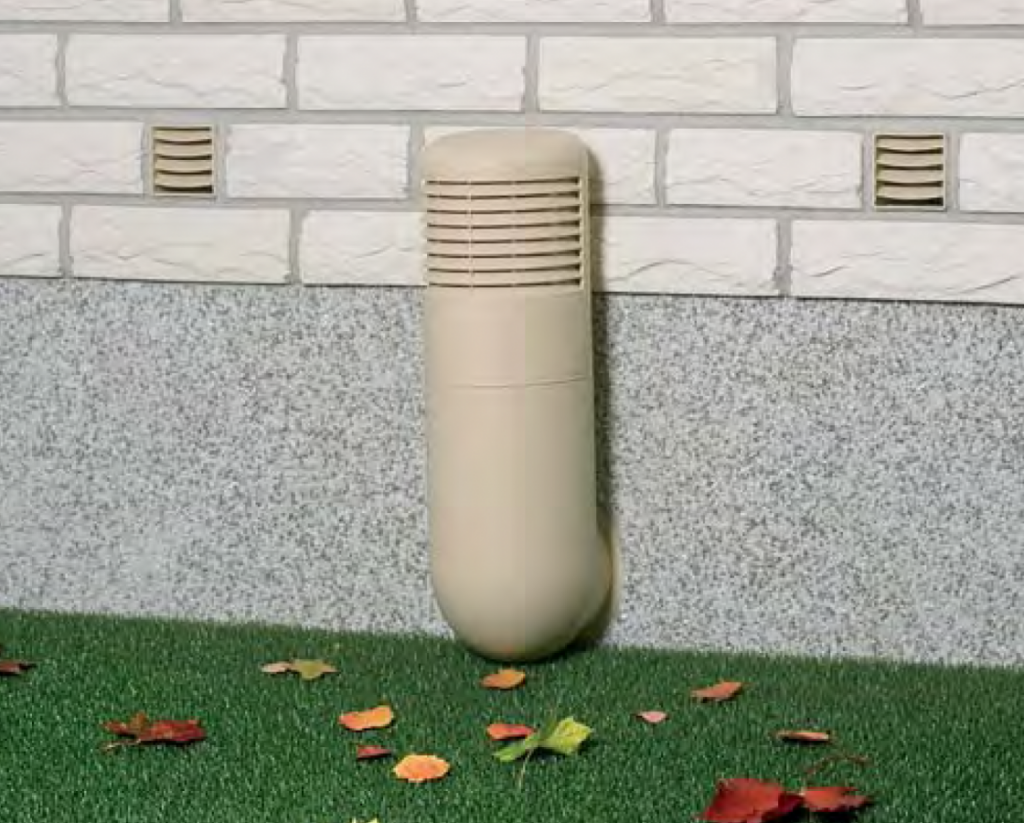

Продухи цоколя можно оформить таким образом

Если ничего подобного не было устроено, то тогда цокольный этаж не удастся эксплуатировать, как жилую зону, так как создать необходимый температурно-влажностный режим будет невозможно. Кроме того, помещение нельзя будет оборудовать мебелью, так как сырость испортит и дерево, и металл, и текстиль.

Особенности устройства вентиляции

Итак, чтобы определиться с конкретным вариантом системы вентиляции для установки в каркасном доме, необходимо определиться с бюджетом, интенсивностью эксплуатации и количеством постоянно проживающих жильцов, рассчитать общий объем воздуха внутри здания.

Преимущество каркасного дома в том, что у него полупустые стены, внутри которых можно сделать множество вентиляционных каналов. Более того, многие изготовители заранее планируют подобные элементы, поэтому собирают дома с уже готовыми отверстиями под проведение соответствующих коммуникаций.

В каркасных домах делают специальные вытяжные каналы, в которые помещают стандартные вытяжные вентиляторы. Обычное месторасположение этих конструкций – кухня и санузел, так как там влажность повышена.

Необходимость вентиляции подпольного пространства в каркасном доме

Обязательность вентилирования подпольного пространства каркасного дома обуславливается следующими причинами:

  • предотвращение гниения деревянной конструкции пола из-за влажности и сырости;
  • предупреждение появления плесени и грибка;
  • устранение неприятного затхлого запаха.

Чтобы грамотно обустроить систему вентиляции в каркасном доме, обязательно проконсультируйтесь со специалистами

Чтобы грамотно обустроить вентилирование подпольного пространства каркасного дома, нужно придерживаться ряда требований и практических рекомендаций специалистов:

Соблюдение размера площади сечения для каждого отверстия вентиляции в подполе. Его значение может быть от 0,04 до 0,06 м?. Суммарная площадь всех вентиляционных отверстий не должна составлять меньше 0,25% от площади всего подпола. Расстояние от поверхности земли до продуха должно учитывать средние показатели толщины покрытия снега в зимний период для вашего региона. Расположение продухов предполагается друг напротив друга. Расположение приточного вентиляционного отверстия должны быть предусмотрено на 15 см ниже вытяжного продуха. Наличие в подполе внутренних перегородок предусматривает обязательное устройство продухов в каждой из них. Для обеспечения минимального притока в холодный период допускается вставка в отверстия минеральной ваты. С внешней стороны отверстия снабжают сетками от попадания в них мелких предметов и животных. Если подпол дома не превышает 0,3 м, то продухи делают в полу, рядом со стеной. При этом необходимо следить, чтоб они не перекрывались напольными покрытиями или предметами мебели.

Вентилирование подпола поможет избежать гниения деревянных элементов пола и затхлого запаха в доме

Методы вентиляции пространства подпола также делятся на естественный и принудительный. При естественном вентилировании воздухообмен происходит непрерывно. Такая вентиляция не имеет зависимости от энергообеспечения. Если каркасный дом расположен на местности относительно высоко, то наличия вентиляционных отверстий будет вполне достаточно. Если дом расположен на низинном месте, к вытяжным отверстиям (обычно с северной стороны) монтируют оцинкованный или пластиковый короб. Это делается для создания соответствующей тяги. Размеры короба подбираются с учетом нормальной тяги.

С внешней стороны приточные отверстия снабжают сетками от попадания в них мелких предметов и грызунов

Принудительное вентилирование подпола предусматривает применение в системе нескольких вентиляторов. Как и в случае с системой вентиляции для самого каркасного дома, так и для вентиляции подпола, система искусственной вентиляции предусматривается на стадии проектирования и выполнения строительных работ.

Не пренебрегайте устройством необходимой вентиляционной системы каркасного дома. Позаботьтесь о своем здоровье и здоровье ваших близких.

Схемы работы домашней вентиляции

Рассматривая самые разные схемы системы вентиляции, необходимо понимать, что при проектировании воздуховодов их можно в частном доме вывести в один вентканал. А можно развести по разным.

Какой выбрать – зависит исключительно от площади дома, количества комнат, и наличия большого числа таких помещений, как кухня, гараж, ванная, туалет. Именно они производят наиболее загрязненный воздух.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу.

Естественно, что для многоквартирных домов единственный разумный выход – это когда у каждой квартиры будет присутствовать свой собственный вентканал. В противном случае соседи сверху, рискуют получать порцию несвежего воздуха от соседей снизу, которая будет забрасываться по общему стояку.

Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи.

Какая схема лучше для коттеджа

Если же говорить о схеме для частных строений, то тут надо рассматривать общую площадь дома. Дело в том, что если жилье имеет достаточно большую площадь в основании, то собрать все воздуховоды в одну общую трубу, выходящую на крышу – не предоставляется возможным. А если и реализовать такую схему, то количество воздуха, высасываемого из помещений, будет достаточно мало. То есть, фактически, система воздуховода не будет справляться со своей основной функцией.

Профессионально установленная система вентиляции качественно справляется со своей основной задачей.

Лучше, если будет сделано несколько основных вентканалов, каждый из которых будет отдельно выходить на крышу в виде трубы.

Как лучше рассчитать вентиляцию в частном доме через крышу без потери тепла зимой

Для того, чтобы сделать правильные расчеты, необходимо учитывать санитарно-гигиенические нормы, и площадь помещений.

Если вы планируете жить в частном доме и в холодное время, важно, чтобы в нем была хорошо налажена вентиляция.

Если рассчитывать по гигиеническим требованиям, необходимо учитывать то количество человек, которое регулярно или периодически находится в помещении. Так, на 1 лицо, которое периодически присутствует в комнате, нужно 20 м3 притока свежего воздуха за 1 час. Тогда как на постоянно находящегося – уже потребуется 60 м3.

Если учитывать кубатуру помещения, то стоит иметь в виду, что нужно использовать специальную таблицу кратности.

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494.

Как, например, если спальня составляет 100 м3, то приток воздуха в ней должен быть равен 100 м3.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.
