Особенности установки вентиляции в ванной комнате и в туалете

Какие технические требования предъявляют к вентиляторам

Прежде чем сформулировать пакет технических параметров требуемой модели агрегата, нужно сначала произвести расчетные действия по плановой производительности: площадь комнаты умножаем на коэффициент от 5 до 7, и прибавляем константу 20% – это и есть искомая величина производительности вентилятора.

Если расчет выполнен правильно, то шум от установленного оборудования не должен быть выше 35 дБ. При этом мощность устройства отвечала возможности замены воздуха в комнате не менее пяти раз за час.

Аэродинамика вентсистем

Параметры аэродинамики определяются взаимосвязью между затраченным воздушным объемом и получаемым давлением. КПД прибора, учитывающий, кроме всего прочего, механические потери мощности на процессы трения в рабочих составляющих прибора, и объемные, которые случаются через утечки в уплотнении, а также аэродинамические потери, которые относятся к проточной части вентилятора, — довольно высокий.

Крыльчатка — это, бесспорно, один из основополагающих элементов конструкции вентилятора. В зависимости от вида, формы и материала лепестков данной детали прогоняющие воздух устройства делят на группы:

• диагональные,
• диаметральные,
• радиальные,
• полуосевые и осевые.

1. Диагональные вентиляторы для ванной и туалета

Диагональные вентиляторы следовало бы назвать симбиозом осевых и радиальных разновидностей. У данных моделей вентиляционной техники крыльчатка имеет радиальную форму, которая вместе с центробежной силой приводит к повышению статического дaвления. Направленному потоку воздушных масс присуще осевое направление, которое изменяется под воздействием движения крыльчатки на 45 градусов. Поэтому работающая крыльчатка не создает равноценного давления, и эффективность работы вентиляционной системы достигает 75-80%.

4. Диаметральные вентиляторы для ванной и туалета

Диаметральные вентиляторы – это, в основном, вентиляционные устройства небольших габаритов. Главной деталью упомянутого оборудования является колесо рабочее, вдоль окружности которого движется воздушный поток в обоих направлениях: как в исходящем, так и во входящем. Эффективность рабочего процесса здесь несколько ниже, приблизительно 60- 65%.

5. Радиальные вентиляторы

Радиальные вентиляторы актуальны в тех системах, где нужно создать высокие показатели давления. Превосходные эксплуатационные характеристики данного типа прогоняющих агрегатов определяются конструктивной формой лопаток, а также и рабочего колеса.

Самыми востребованными типами являются следующие:

• промышленные;
• взрывозащищенные;
• осевые;
• оконные, потолочные, а также настенного расположения;
• центробежные;
• тангенциальные;
• канальные;
• вытяжные;
• приточные.

Что делать, если воздухообмен недостаточный?

Прежде чем делать выводы о том, как функционирует ваша вентиляция, пройдите легенький тест – достаточно открыть дверь или окно, дверь в туалет и приложить лист бумаги к вентиляции – если прилипла, то силы и скорости хватает для того, чтобы справиться с «проблемами». Если не держится, значит, ваш воздуховодный канал требует прочистки либо вообще не действует. Вы можете:

• прочистить вентиляционную шахту и повторить эксперимент;
• купить и установить вентилятор для возвращения циркуляции воздуха. Второй вариант не столь надежен, поскольку если вы выведете вентилятор в шахту, которая заблокирована, весь воздух вернется к вам, поскольку выхода на улицу нет. Ищите застой сверху вниз.

Вентилятор для санузла

Вентиляторы для ванной: типы

На рынке вытяжки представлены двумя категориями – осевые и центробежные. По конструкции они значительно отличаются друг от друга, хотя выполняют одну и ту же функцию.

Осевые

Конструкция проста – это электродвигатель, на вал которого насажена лопастная крыльчатка. Лопасти наклонены внутрь в сторону мотора. Они создают давление, порождающее поток воздуха, который движется вдоль оси прибора. Отсюда название – осевой.

Такие модели обладают большой мощностью, тихой работой. Именно их чаще устанавливают в ванных, туалетах.

Центробежные

Принцип работы такого вентилятора значительно отличается от предыдущего. В конструкции установлена крыльчатка, которая гонит воздух не вдоль оси, а поперек, отбрасывая его к стенкам корпуса. То есть все происходит под действием центробежной силы. Отсюда название.

Внутри прибора образуется поток, который движется по спирали, поэтому нередко такие типы называют радиальными. В конструкцию вытяжек добавляется улитка, облегчающая движение воздушных масс. Приборы не самые мощные, но работают достаточно тихо.

Другие варианты классификации

Существует еще одна классификация разделения вытяжек для ванных, туалетов:

1. Накладные. Их просто приставляют к стене или потолку, где располагается вентиляционное отверстие, крепят к поверхности четырьмя саморезами.
2. Канальные. Их монтируют внутри воздуховода вентиляционной системы.

Первые – это только осевые. Их обычно устанавливают в квартирах. Вторые могут быть и осевыми, и центробежными.

Когда ставиться задача выбора вытяжки в ванную в частном доме (это касается и туалета), то не всегда предпочтение отдается накладным. Большой дом требует наличия сложной вентиляционной системы, в которой на разных участках могут быть установлены центробежные вытяжки неодинаковой мощности.

Устройство вытяжного вентилятора

Кроме вышеобозначенных показателей существует еще один критерий, разделяющий вытяжки на две группы:

1. Стандартные конструкции, в состав которых, кроме корпуса и вентилятора, входит обратный клапан. Его задача – закрывать вентиляционное отверстие, когда вытяжка перестает работать. Клапан – это защита от обратной тяги. Обычно такие приборы подключают к выключателю. То есть включили свет, автоматически включается и вытяжка. Выключили, соответственно она отключается.
2. Автоматические конструкции. Это более сложные, дорогие приборы, с широким функционалом. К примеру, в состав может входить датчик влажности, который включит вытяжку, если влажность воздуха внутри ванной или туалета превысила норму. Устанавливается также таймер, который запускает вентилятор через определенное время. Последнее настраивается вручную. Или новейшая конструкция, соединенная с заслонкой в ванной. Открыли воду, автоматически включили вытяжку, и наоборот.

Грамотный выбор вытяжки, которая устанавливается в ванной или туалете – решение больших задач, связанных с правильной эксплуатацией этих помещений. И если в стандартной квартире это достигается установкой накладных моделей небольшой мощности, то в частных домах нередко приходится не только подбирать, но точно рассчитывать мощность приборов. Особенно, если в доме ванная объединена с сауной, баней, туалетом.

Вытяжка для ванной и туалета

Также рекомендуем посмотреть подобранные видео по нашей теме, которые помогут выбрать и установить вентилятор.

Установка вытяжного вентилятора в ванную и туалет. Самый простой и быстрый способ.

Тест вентиляторов. Как выбрать вентилятор для ванной комнаты и туалета.

• https://220pro.ru/blog/kak-vybrat-vetilyator-dlya-vytyazhki-v-vannuju-tualet
• https://dizain-vannoy.ru/texnika-i-oborudovanie/vytyazhka-dlya-vannoj.html

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования

Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Принцип действия систем воздухообмена

Еще на стадии проектирования частного дома следует придерживаться норм установки и эксплуатации вентиляционных каналов, по которым:

• Приток воздуха должен располагаться внизу, а вытяжка сверху, как можно ближе к потолку. Чтобы обеспечить проветривание всей комнаты, их помещают в противоположных углах.
• Их внутренняя поверхность делается максимально гладкой, а направление движения воздуха осуществляется по прямой.
• На устраиваемых поворотах избегают крутых изгибов.
• Вентилятор нельзя располагать вблизи воды, рядом с ванной, раковиной, унитазом.
• Для разных этажей прокладывают отдельные воздуховоды.

Все системы вентиляции разделяют по принципу действия – с естественной тягой и механическим побуждением. Если ванная комната имеет скромные размеры и ее услугами пользуется небольшое количество жильцов, то обустраивают первый тип вентиляции, в остальных случаях – второй.

Естественная система работает за счет разницы плотности воздушных масс и температуры, когда прогретый и более легкий воздух, стремясь вверх, проходит по вытяжным каналам и оказывается на улице. При этом его замещает более плотный холодный воздух, попадающий в помещение через приточную систему воздуховодов. Чем больше разница величин, тем выше потенциал и лучше тяга.

Такая схема хорошо работает зимой, но с наступлением теплых дней разница температур становится минимальной и ее эффективность падает. Принудительная вентиляция лишена этих недостатков, поскольку в систему устанавливается вентилятор, который и отвечает за перемещение воздушных масс.

Нормативы и требования к организации вентиляции

Понять, справляется ли система вентиляции, и какой производительности она должна быть (например, в строящемся доме), помогают нормативы.

Согласно нормам СНиП 41/01/2003, кратность воздухообмена в отдельной ванной должна быть 3 — 8 раз за час в рабочем режиме. И 0,5 раз в нерабочем (то есть, когда человека здесь нет).

Это значит, что если объём помещения 8 м3, то вентилятор должен иметь производительность от 24 до 64 м3/час.

Лучше придерживаться расчётной золотой середины. Если взять слишком слабый вентилятор, от него не будет ожидаемого эффекта.

Если же прибор будет чрезмерно мощным, в помещении будет холодно (нормы температуры для ванной 18 – 26 °C). Большая производительность допустима, если есть скоростной режим и можно понизить мощность.

О том, что вентиляции не достаточно, скажет появление налёта на стенах в углах, спёртый тяжёлый воздух, долгое сохранение высокой влажности после принятия душа.

Проверить исправность существующей системы можно, поднеся к решётке горящую свечу или спичку. Пламя должно сильно отклониться в сторону шахты или даже потухнуть.

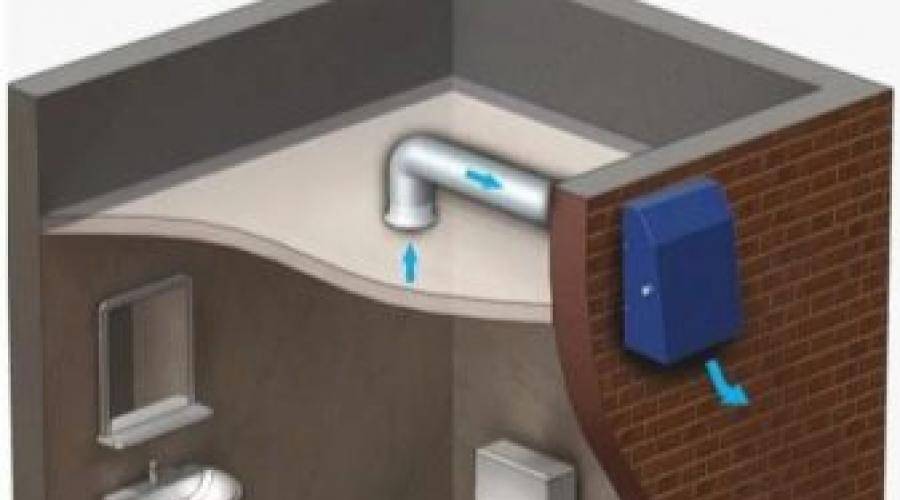

Монтируем вентиляцию в санузле

Сейчас остановимся на том, как сделать вентиляцию в ванной и туалете. Первым делом следует выбрать вентилятор, который должен будет подойти именно вашему помещению. С это целью стоит прибегнуть к некоторым расчётам. Так, сначала умножаем площадь санузла на пять, после чего, прибавив двадцать процентов к получившемуся числу, в результате мы видим необходимый уровень производительности вентилятора. Он способен осуществлять свою работу от выключателя, то есть будет запускаться в то время, когда будет включён свет в помещении. Существуют также и другие приборы, конструкция которых предусматривает оснащение таймером. Таким образом, вентиляция будет регулироваться по вашему желанию.

Сам же вентилятор необходимо устанавливать в специальное отверстие, которое было обустроено для естественного вентилирования в рамках санузла. Его необходимо туда поместить полностью, в связи с чем, ещё до того, как отправиться за покупкой вентилятора, необходимо разузнать все габариты отверстия. Далее следует поставить решётку на место и заняться выводом проводки за пределы санузла. Существуют различные варианты её подключения. Так, к примеру, существует возможность сделать это в одной цепи с выключателем.

Санузел с естественной вентиляцией

В тех случаях, когда в квартире имеет место маловольтный светильник, то необходимо действовать несколько в иной последовательности. Проводка от вентилятора в данном случае должна быть подключена в цепь перед трансформатором. В процессе обустройства системы принудительного вентилирования возможно использование устройства, которое оснащено специальным таймером. Если вы решили использовать такой вариант, то не забудьте о защите проводки от всевозможных брызг и других воздействий влаги.

Что касается расположения канала вентиляции, он далеко не всегда располагается в самом санузле. Если вы столкнулись именно с такой ситуацией, то требуется провести его туда перед тем, как сделать вентиляцию в туалете. Для этого в большинстве случаев используют вентиляционные короба. Существует две основные разновидности подобного рода приспособлений:

1. гофрированный короб, который, в свою очередь, подразделяется на жёсткие и мягкие разновидности. Применяется в тех случаях, когда имеет место небольшое расстояние до санузла. Кроме того, в сложных случаях подвода этот способ также актуален;
2. пластиковый короб подразделяется на вид короба, имеющего круглое или плоское сечение. Не склонен к возникновению шума, также отсутствует воздействие на проходящие воздушные потоки. Может быть с лёгкостью установлен на нужном месте, для этого применяют специальные крепления.

Виды вентиляционных систем

Вентиляция в санузле частного дома или дачи устроена довольно просто: воздушный канал располагается под потолком и выводится на крышу или в общую вытяжку. При открытии двери воздушный поток попадает в помещение и выходит через трубу, создавая естественную циркуляцию.

В многоквартирных домах ситуация немного сложнее: весь подъезд подсоединён к одному вентиляционному каналу. В квартирах, расположенных на нижних этажах, риск засорения системы воздухообмена гораздо выше.

К основным видам вентиляции относятся:

• естественная;
• принудительная;
• комбинированная.

Как установить вытяжку в туалете своими руками

1.1

Как работает естественный воздухообмен

Правильно установленная вытяжка работает очень просто: воздух попадает в ванную или туалет, а затем выходит наружу через вентиляционную шахту. Разница температур в помещении и на улице создаёт тягу, с помощью которой потоки воздуха постоянно движутся.

При выходе воздуха из гигиенической комнаты создаётся зона пониженного давления, разницу компенсирует приток с улицы, поступающий через открытые окно при проветривании. Таким образом происходит естественная вентиляция, которую называют приточной.

Естественная вентиляция не может происходить, если дверь в ванную комнату или туалет закрывается герметично. Для нормальной циркуляции воздушных потоков необходимо предусмотреть щель между дверью и полом, через которую будет постоянно поступать свежий воздух.

Как правильно подключить вентилятор в ванной комнате к выключателю

1.2

Определение засора в трубе или шахте

Рабочее состояние естественной вентиляции лучше проверять в холодное время года. Для этого необходимо:

• открыть окно в доме или квартире для поступления прохладного воздуха;
• закрыть решётку вентиляционного отверстия, приложив лист бумаги;
• если лист не прижимается потоком воздуха плотно, то вентиляция засорена.

Вентиляторы для вытяжки в ванной: рекомендации по выбору

Установка вентиляции своими руками: что нужно знать

Установка вентиляции самостоятельно

Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!

Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.

В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.

Правила монтажа вентиляции в доме

Требования к обустройству вентиляции

Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.

Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.

Виды коробов для вентиляции:

• пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
• мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.

Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.

Естественная вентиляция

В многоквартирных домах ванная, туалет должны иметь каналы подсоединения к общедомовой вытяжной шахте. Естественная вытяжка для ванной обладает значимыми преимуществами:

• постоянная работа;
• отсутствие расхода электроэнергии и затрат на оборудование;
• надежность, долговечность;
• простота эксплуатации.

Но у нее есть два ключевых недостатка:

• невысокая производительность;
• зависимость от условий погоды.

Естественная тяга обусловлена разницей плотностей воздуха наружного и внутри помещения. А плотность воздуха напрямую связана с температурой.

На ее работоспособность также значительно влияет загрязненность вентиляционных каналов. Улучшить тягу поможет установка на выходе из шахты вентиляции дефлектора, создающего тягу за счет ветра. Следует также позаботиться о достаточности притока воздуха. Наличие пластиковых окон требует использование режима микроциркуляции, обустройства клапанов приточных.

Достаточность естественной тяги проверяют, прислонив к решетке вентиляционной лист бумаги. При открытых дверях лист должен удерживаться на решетке. Можно проверять воздухообмен по отклонению полоски бумаги к входу в шахту вытяжки.

Вентиляционная система естественного типа – единственный способ обеспечения воздухообмена в помещениях при отсутствии электроэнергии. Поэтому она часто применяется, как вытяжка в дачном туалете, будучи наиболее простым решением. При ее обустройстве следует использовать надежную теплоизоляцию воздуховодов.

Частные дома и дачи

Мы разобрались с тем, как улучшить воздухообмен в санузле квартиры, однако есть еще туалеты в частных домах и на дачах. Монтаж вентиляции в загородном коттедже практически ничем не отличается от того же процесса в квартире – единственная разница заключается в том, что в частном доме воздухоотвод выводится на улицу, а не в шахту.

Вы не должны забывать утеплить выводящую трубу во избежание ее замерзания или скапливания конденсата, что существенно снижает пропускную способность. Еще один немаловажный момент для загородного особняка – довершите конструкцию специальным клапаном-задвижкой или закрывающейся вентиляционной коробкой, чтобы тепло не так активно покидало помещение при сильном морозе.

Вы можете вовсе проигнорировать данное изобретение цивилизации, и ограничиться воздухообменом, который производится естественным путем – вас никто не осудит

Навряд ли вентиляция в деревянном туалете привлечет к себе внимание и заслужит одобрение у соседей по даче или ваших близких, поскольку они будут пользоваться санузлом достаточно редко, а неприятный запах можно убрать, регулярно пользуясь специальными таблетками с перерабатывающими отходы бактериями!. Комфортной вам жизни!

Комфортной вам жизни!
