Технология монтажа вентилируемого фасада

Основные узлы

Перед тем как приступить к работам, вы должны рассмотреть основные узлы вентилируемого фасада. Среди них следует выделить:

  • кронштейны;
  • направляющие;
  • утеплитель;
  • ветрозащиту;
  • облицовочный материал.

Дополнительно можно выделить узел крепления, который может быть скрытым или видимым. Ближе к поверхности выполняется скрытое крепление, тогда как на внушительной высоте – только видимое. Это позволяет снизить стоимость монтажа.

Крепление вентилируемого фасада предполагает установку теплоизоляции. Для обеспечения требуемого режима необходимо продумать систему крепления. Если точек фиксации будет много, то это увеличит металлоемкость конструкции и приведет к возникновению мостиков холода, способствующих теплопотерям. Они ухудшают работу всей системы.

Дюбель фасадный для крепления кронштейнов

От обычного он отличается конфигурацией. Для монтажа элементов вентилируемого фасада используются разные виды дюбелей.

При этом отличаются они не только характеристиками, функциональными особенностями, материалом изготовления, свойствами и назначением, но и производителями.

Некоторые из них реализуют на рынке изделия плохого качества, у некоторых одна партия плохая, другая хорошая.

Как быть в такой ситуации? Специально с целью определения качественных анкеров строителями проводятся испытания анкера на разрыв. Таким образом, осуществляется подбор анкеров.

Испытания производятся следующим образом. Осуществляется установка пятнадцати контрольных точек. Бурятся отверстия в стене, которые прочищаются от пыли и частиц стены.

Очистка производится с использованием щетки либо строительного насоса.

Далее устанавливается сам анкер, но при этом без кронштейна, для закрепления которого планируется его использовать. При помощи молотка он забивается в образовавшееся отверстие.

Далее осуществляется его натяжение до требуемого уровня. После этого к его концу присоединяется дозиметрический ключ и осуществляется замер его способности выдержать определенное усилие на отрыв.

Виды и свойства анкерного дюбеля

Толщина колеблется от 10 до 16 мм. При этом чаще всего используются для этих работ анкера, размером от 12 14 мм.

Дюбель должен быть не хрупким и не очень мягким. Он не должен легко гнутся, и при этом не ломаться. Учитывая условия эксплуатации, дюбеля должны быть выполнены из нержавеющего материала или иметь соответствующее покрытие.

Минимальный диаметр анкерного дюбеля должен составлять 8 мм. Оптимальным вариантом считается, если он равен 10 или 12 мм. Расчет прост – чем больше нагрузка, тем толще сам шуруп.

Анкерный фасадный дюбель имеет ряд достоинств:

  • благодаря наличию направляющего конуса дюбель может двигаться вокруг оси;
  • лепестки в процессе его установки не дают возможности ему вращаться;
  • система фиксационных ребер, расположенных в шахматном порядке обеспечивает надежное обездвиживание дюбеля;
  • благодаря выполненному в виде буквы Z разрезу шуруп точно входит в дюбель, чем обеспечивается равномерность распределения давления по всей поверхности гвоздя.

При выборе анкерного дюбеля необходимо учитывать:

  • материал стены;
  • тип утеплителя и его толщину;
  • климатическую зону;
  • высоту постройки.

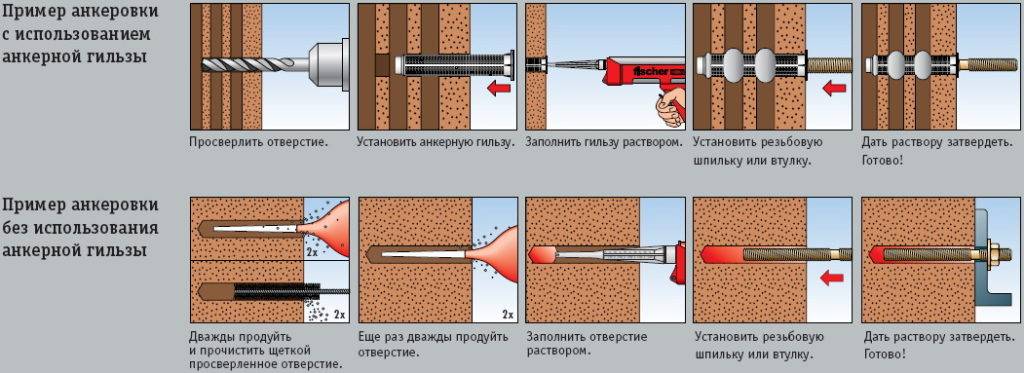

Химический анкер

Он представляет собой анкерный болт подходящих размеров, обладающий антикоррозийными свойствами и устойчивый к содержащимся в клеевом растворе химическим компонентам, вступающий с ними в прочную адгезию.

Его монтаж производится следующим образом – в стене проделывается отверстие, которое заливается специальным двухкомпонентным клеем, после чего в него вставляется стальная шпилька (непосредственно сам анкер).

После того, как смесь застынет и отвердеет можно продолжать прочие работы по созданию вентилируемого фасада.

Химический анкер обеспечивает более прочное сцепление крепежа со стеной, локально укрепляет саму стену. Он обладает повышенной устойчивостью к вырыванию.

Распорный анкер для кронштейнов

Он представляет собой болт в комплекте со специальной изготовленной из нержавеющей стали гильзой.

Для установки распорного анкера нужно просверлить в стене отверстие соответствующе по толщине его гильзе. После этого, в него помещается крепеж.

Укрепление в стене производится путем ввинчивания. При этом создаваемое болтом статическое давление приводит к деформации в разные стороны распорной части гильзы этого крепежного элемента. Расширяясь, анкер, прочно застревает в стене.

Установить его также легко, как и снять. Поле того, как болт вывинчивается, ослабляется давление на распорную часть, которая возвращается в исходное положение.

Зачастую распорный анкер используют для установки кронштейнов вентилируемого фасада в стену, выполненную из пенобетонов.

В заключении…

При монтаже вентфасада из керамогранита можно получать разнообразный орнамент. Традиционный способ предполагает укладку плит одного цвета и размера сплошным массивом с выделением цоколя или углов панелями иной окраски. Смещение рядов по горизонтали дает эффект кирпичной кладки. Иногда ее разнообразят цветными вставками в произвольном порядке. Комбинированное применение элементов фасада, имеющих различные размеры и форму, позволяет создавать сложные композиции. Прямоугольные панели можно укладывать в паркетный узор.

Если вы задумались о способе облицовки здания, не тратьте время, перебирая многочисленные варианты. Применение технологии вентилируемого фасада с отделкой керамогранитом сделает любое здание не только красивым, но еще уютным и долговечным.

Сухой вентилируемый фасад с эффективными утеплителями

Частный дом должен быть утепленным так, чтобы его суммарные теплопотери не превышали установленные нормативом. В этом заинтересован владелец, во избежание серьезных лишних денежных затрат. В проекте дома должно быть указано экономически целесообразное утепление всех конструкций и другие мероприятия, направленные на теплосбережение.

Но если проекта нет, тогда пользователи могут в частном порядке обеспечить конструкции дома достаточной теплоизоляцией, чтобы их сопротивление теплопередаче было не ниже нормативных требований. Что достигается главным образом применением эффективного утеплителя достаточной толщины.

Возникает вопрос, – как эффективно, надежно утеплить стены дома, чтобы они оставались всегда сухими? Ведь как известно, в точке росы пар выходящий из дома будет конденсироваться…

Что дает применение вентилируемого фасада

Наиболее эффективной схемой утепление является вентилируемый фасад. Где утеплитель постоянно проветривается струей воздуха, который движется по зазору между ним и фасадной отделкой.

При этом утеплитель остается сухим и не намокает при конденсации паров, так как влажность минимальная и точка росы весьма низкая.

Схемой достигаются такие преимущества.

Монтаж только с сухими процессами. Возможен демонтаж, переделка, несложная замена утеплителя, после окончания срока его годности или замена фасадных оформительных панелей.

Обеспечивается минимальная влажность стены и утеплительного слоя (сухая конструкция), поэтому у материалов наибольший срок службы и наибольшие теплосберегающие качества.

Эффективно предотвращается воздействие на несущие конструкции иутеплитель осадков, их замачивание.

Обеспечивается лучшее прохождение пара сквозь стены, слой утеплителя не создает существенного препятствия движению пара и воздухопроницанию. Конструкция остается “дышащей”.

Имеется возможность обустройства сухого вентилируемого фасада на неровных стенах, за счет податливости самого утеплителя, без их дорогостоящего выравнивания, что в отдельных случаях дает весьма существенную экономическую выгоду.

Типичная конструкция эффективного сухого утепления

Толщина вентиляционого зазора, для сушки утеплителя, задается фактически толщиной металлических направляющих – 40 – 50 мм.

Лучше применить специальную систему подвески из устойчивых к коррозии материалов, предназначенную для системы вентилируемого фасада.

Но возможно создание долговечной конструкции с помощью деревянных высушенных и обработанных антисептиками брусьев.

Первый ряд горизонтальной обрешетки крепится непосредственно к стене. Затем вертикальной обрешеткой обеспечивается вентиляционный зазор в 40 мм. Недостаток – наличие мостиков холода, снижение эффективности из-за присутствия дерева.

Более усложненный и дорогой вариант, лишенный этих недостатков – горизонтальная обрешетка и вертикальная обрешетка под утеплители, поверху еще брусья для создания вентиляционного зазора.Схема вентилируемого фасада с применением деревянных брусьев – тройная обрешетка

Делать ли обрешетку из специальных металлических элементов, или из специально обработанного сухого дерева – решение скорее по экономической целесообразности.Эконом вариант – применить обычные подвесы и профиля СД для перегородок и подвесных систем при условии применения легких наружных панелей.

Утеплители для вентилируемого фасада

Единственным целесообразным утеплителем для системы вентилируемый фасад оставалась минеральная вата, – обладающая наивысшей паропроницаемостью и поэтому обеспечивающая эффективное осушение стены.

Но образцы ваты плотностью до 80 кг/м куб легко продуваются воздухом, вследствие чего эффективность утепления резко падает. Поэтому в системе нужно использовать или специальные плиты с ветрозащитным покрытием, или двухслойную укладку – снизу более дешевый основной слой из ваты низкой плотности, сверху – не продуваемые и не выветриваемые по разносу микропыли, дорогие, но тонкие плиты.

Сухой вентилируемый фасад с эффективными утеплителями Сделать вентилируемый фасад нужно так, чтобы стена оставалась сухой, а также была бы эффективно утеплена. Система отличается лучшими характеристиками и обеспечивает сохранность стены, если т

Виды подсистем

Монтаж при помощи альпинистов

Подсистемы для устройства вентилируемых фасадов делятся на 4 типа:

Вертикальная подсистема

Данная система устраивается из направляющих профилей разного типа, но основное отличие, это расположение профилей строго вертикально по отношению к земле.

Межэтажная подсистема

Этот вид системы повторяет принцип вертикальной системы по принципу монтажа относительно земли, но главным отличием служит крепление к стене на усиленные кронштейны исключительно в плиты перекрытий.

Горизонтальная подсистема

Система состоит из профилей и имеет главное отличие  — это только горизонтальное устройство направляющего профиля, относительно земли.

Перекрестная подсистема

Данная система объединяет два вида подсистем крепления фасадов к стене, горизонтальную и вертикальную. Служит для распределения веса облицовки по всей площади устройства фасада.

Использование керамогранитных плит и сайдинга

Довольно часто сегодня осуществляется монтаж вентилируемых фасадов из керамогранита. Технология в этом случае выглядит так же, как и в случае с кассетами. Начинать крепление следует с монтажа стартовых кляммеров на направляющие. Их устанавливают по горизонтальной линии. Сверху фиксируется керамогранитная плита. Между элементами следует оставлять зазоры.

Если же вы решили использовать сайдинг, то между собой изделия фиксируются специальным замком и саморезами. Начинать необходимо с горизонтального уровня. Раскрой облицовки проводится:

  • ножницами по металлу;
  • ножовкой;
  • электрической пилой с твердосплавными зубьями.

Для того чтобы исключить кромочную коррозию облицовки, места повреждений и сколов, а также срезов необходимо покрасить.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

  1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
  2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
  3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
  4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

  • материал несущей стены;
  • предназначение здания;
  • климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Используемые для облицовки материалы

Технология монтажа вентилируемого фасада может предусматривать использование одного из множества материалов для облицовки. В качестве отличного примера выступают металлические кассеты. Их монтаж производится с помощью замкового соединения или без него.

Для начала необходимо монтировать стартовые планки саморезами или заклепками. Продвигаться необходимо слева направо. Перед тем как установить кассету, на место крепежа приклеивается двухсторонняя лента. Кассеты устанавливаются на вертикальные направляющие. Каждая следующая будет крепиться к замку. Если речь идет о кассетах без замка, то их монтаж осуществляется саморезами.

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

  • слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
  • наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
  • высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
  • эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
  • монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
  • системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

  • если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
  • на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
  • работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Средние цены

Если отсутствует возможность самостоятельно сделать вентфасад, то приходится обращаться к специалистам. Стоимость работ зависит от разных факторов, к которым относятся используемые материалы, площадь здания и сложность монтажа. Расценки отличаются в разных компаниях, поэтому желательно обзвонить несколько организаций.

Средняя цена за работу составляет:

  • керамогранит – 4 тыс. руб.;
  • композитные панели – 4,8 тыс. руб.;
  • металлические кассеты – 3.9 тыс. руб.;
  • клинкерная плитка – 5,5 тыс. руб.;
  • натуральный камень – 9,5 тыс. руб.;
  • фиброцементные плиты – 3,8 тыс. руб.

Приводится цена за м2, поэтому точная сумма зависит от размера здания.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

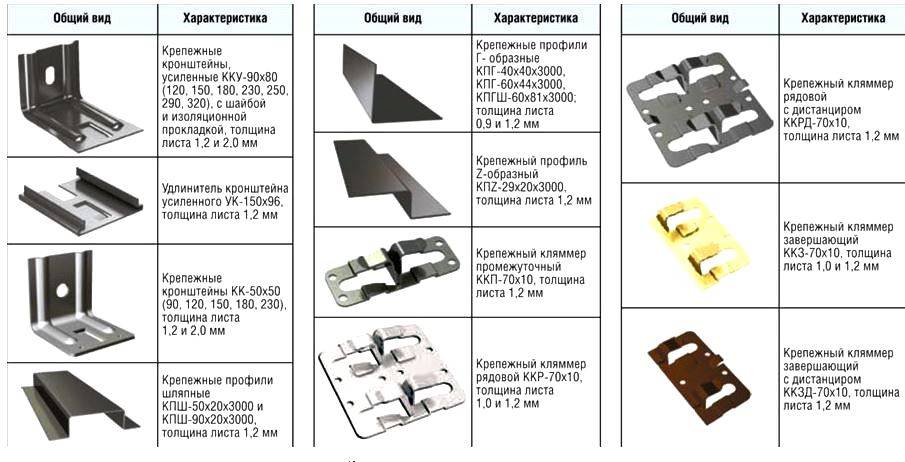

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

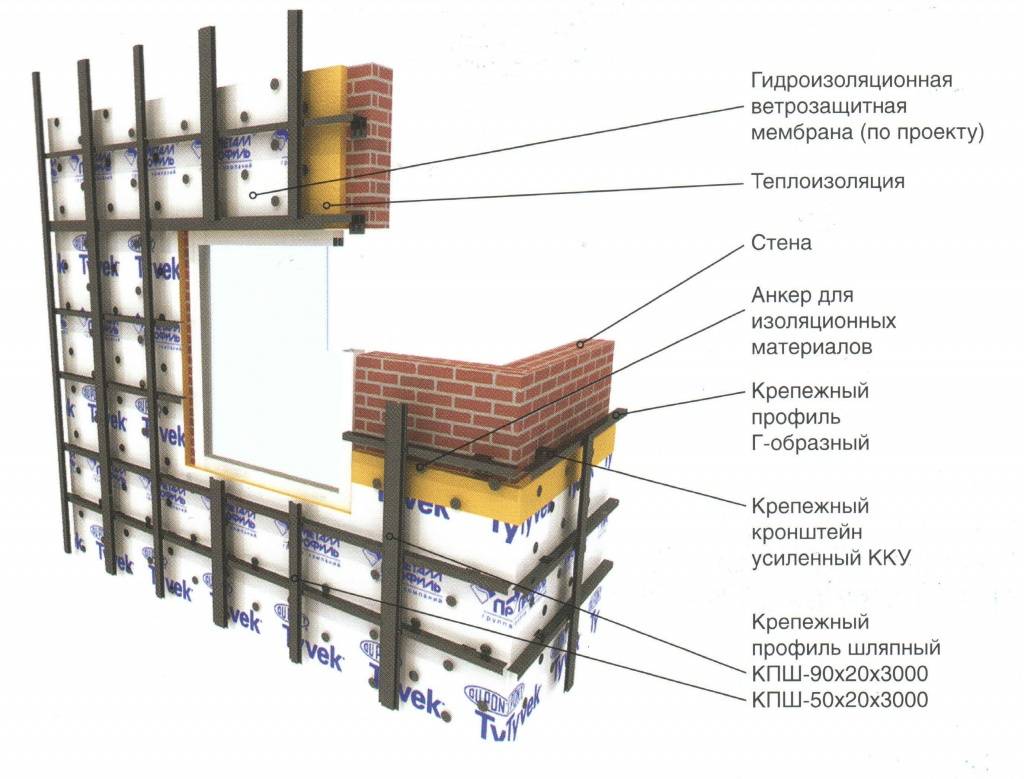

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Смета на вентилируемый фасад

Средства, израсходованные на обустройство такой внешней отделки, очень быстро окупятся. Технология помогает экономить на отоплении и кондиционировании дома. Стоимость различных типов внешних облицовок отличается друг от друга. Недорогими считаются фасады из оцинкованной стали и керамогранита.

Пример сметы на вентилируемый фасад поможет определиться со статьями расходов. В нее должны быть включены основные и сопутствующие материалы. То есть, этап подготовительных работ обязан учитываться при ее составлении.

Основными отличительными свойства вентилируемых фасадов принято считать:

  • универсальность;
  • скорость установки;
  • функциональную защиту;
  • эстетичную разнообразность;
  • простоту ремонта;
  • возможность реставрации старых зданий;
  • долговечность (от 30 лет).

Если прибавить к этому еще и экономичность, то становится понятной популярность этой технологии. Следует помнить, что эти преимущества возможны при строгом соблюдении технологий монтажа.

Покраска кронштейнов

Покраска кронштейнов чаще относится к оцинкованным представителям нежели к алюминиевым. Нержавеющие, как мы с вами помним, красить нет необходимости.

Оцинкованные кронштейны красят или грунтуют в специальных покрасочных цехах, коих много. Грунтуют кронштейны для увеличения их срока службы, поскольку краска создает дополнительный барьер между атмосферой и металлом.

Некоторые эксперты считают, что кроме атмосферных влияний, на кронштейн воздействеют также утеплитель, в который он погружен. Как правило, система фасада применяется при использовании утеплителя. Таким образом, кронштейн оказывается внутри плиты минеральной ваты. Замечено, если снять утеплитель со здания, которое простояло более десяти лет, то цвет части кронштейна, погруженного в утеплитель, и цвет его верхней части отличаются. Если провести лаббораторный анализ образца кронштейна, то обнаружится, что утеплитель из каменной ваты влияет, хоть и не сильно, на металлическое изделие. Поэтому кронштейн красят.

Иногда красят и алюминиевые кронштейны. В случае, если облицовывается здание завода, например. Локально, среда вокруг заводов бывает высоко агрессивная, даже если в целов в городе средне агрессивная.

Конструкция подсистемы фиброцемент

  1. Кронштейн несущий, кронштейн опорный.
  2. Прокладка, терморазрыв.
  3. Анкер с дюбелем (для основания стены)
  4. Шпилька с шайбой и гайкой (для металлоконструкции)
  5. Утеплитель, мембрана. (с утеплением фасада)
  6. Профиль, направляющая.
  7. Угловая планка (планки внешнего угла)
  8. Лента EPDM 60 мм, 80 мм.
  9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
  10. Втулки нержавеющие
  11. Конструкция оцинкованная (короб с полимерным покрытием)
  12. Откосы левый и правый.
  13. Отливы
  14. Парапетная крышка.
  15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления “Оптима” или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

  • Нержавеющая система
  • Вертикальная или перекрёстная
  • Межэтажная в перекрытие
  • Оцинкованная система
  • В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

  1. На саморезы
  2. На торцевые кляммера
  3. На клей
  4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов “Оптима”, ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

  1. Asahi
  2. Kmew
  3. Nichiha
  4. Konoshima
  5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

  • Кронштейн крепёжный (50-380 мм)
  • Прокладка ПОН-Б
  • Направляющая 65*30 (оц. пп.)
  • Профиль Г-образный (оц.пп.)
  • Кляммер стартовый под ФЦП*
  • Кляммер Рядовый под ФЦП*
  • Заклёпки 4*10 мм.
  • Примыкания
  • Доборные элементы откосов
  • Парапетная крышка

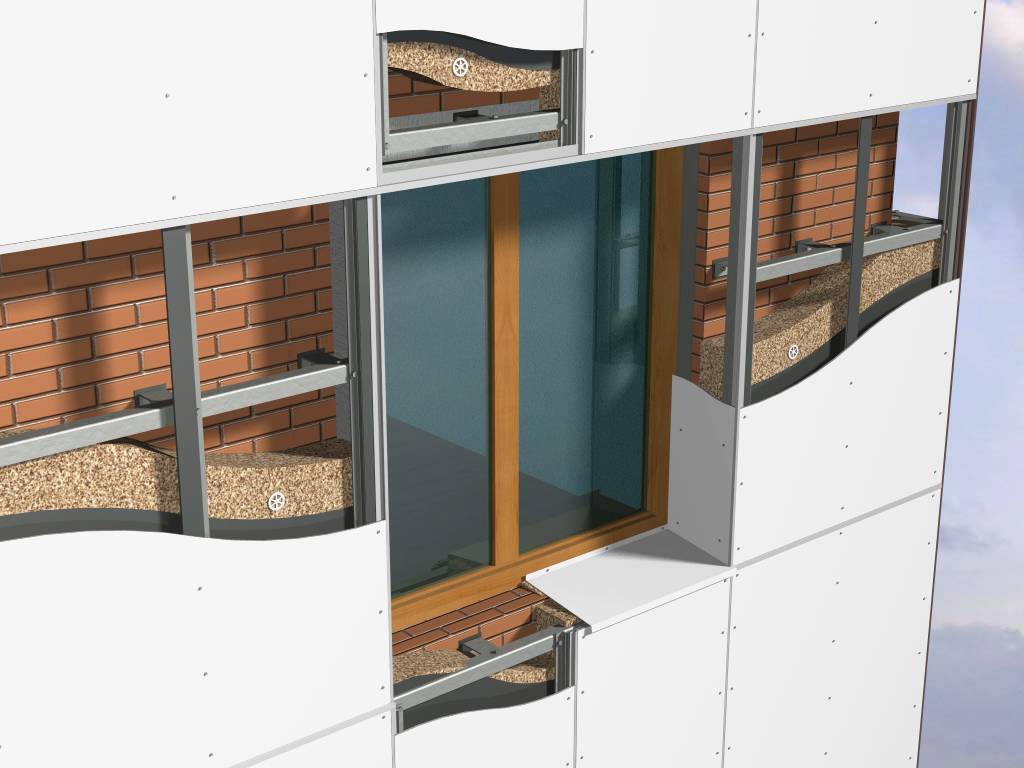

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Вентилируемые фасады деревянных домов

Несмотря на появление современных материалов, при строительстве жилого дома многие, как и раньше предпочитают использовать дерево. Оно «дышит», хорошо удерживает тепло и выглядит красиво. Однако срок службы деревянных домов не велик, так как древесина легко поддается гниению, образованию плесени и грибка, высушиванию.

Чтобы защитить стены дома от сырости, снега, палящего солнца, используются вентилируемые фасады. Вентиляционный зазор при такой отделке позволяет циркулировать потокам воздуха и препятствует накапливанию влаги на стенах. А в случае повреждения отдельной части, ее намного проще заменить в отличие от ремонта несущей поверхности деревянного дома.

Сделать такую облицовку можно, используя недорогие материалы, при этом утеплить дом и увеличить срок его эксплуатации.

Этапы установки вентилируемого фасада в деревянном доме:

  • Каркас выполняют из бруса сечение 150*150;
  • Крепят утеплительный материал (минеральная вата, базальтовая плита);
  • Закрывают гидроизоляционной пленкой;
  • Оставляют вентиляционный зазор;
  • Монтируют облицовку.

Главное требование при установке каркаса – его жесткость, которая должна соответствовать выбранному отделочному материалу.
Для облицовки деревянных домов используют сайдинг, пластиковые панели или отделочную доску, которая внешне напоминает оцилиндрованный бревно или деревянный брус.

Технология установки вентилируемого фасада поможет значительно сэкономить на утеплении дома и его обогреве в холодное время года. Кроме того, внешний вид фасада останется максимально приближенным к натуральному, что позволит не нарушать эстетическую самобытность деревянного строения.

Виды вентилируемых фасадов

Металлическая конструкция системы позволяет формировать две разновидности внешних фасадов такого типа:

  • Вертикальный.
  • Горизонтально-вертикальный.

В зависимости от использованных материалов для внешней облицовки принято выделать такие виды вентилируемых фасадов зданий:

  • керамогранитный;
  • из камня и кирпича;
  • из планкена (деревянной доски);
  • облицованный, с использованием металлических кассет из окрашенной оцинкованной стали;
  • с облицовкой фиброцементными панелями;
  • с декоративной облицовкой панелями из алюминиевого композита, терракоты, бетона, термопанелями Полиалпан.

Виды фасадов делятся в зависимости от материала каркаса подконструкции на

  • деревянные;
  • оцинкованные;
  • стальные оцинкованные окрашенные;
  • алюминиевые (с использованием сплавов на основе алюминия);
  • нержавеющие (премиум класс, основа — нержавеющая сталь).

Материалы для вентилируемых внешних отделок выбираются исходя из бюджета и особенностей строительства. Наиболее популярные виды вентилируемых фасадов для частного дома, кроме функциональности учитывают стилистику всего участка. К вентфасаду малоэтажных построек предъявляются такие требования:

  • гидроизоляция;
  • теплоизоляция;
  • шумоизоляция.

Для облицовки коттеджей чаще других используют сайдинг, фиброцементные панели, керамогранит, клинкерную плитку, натуральные или искусственные камни, а также сандвич-панели. В качестве каркаса могут выбирать деревянную обрешетку. Такая подконструкция уместна при обшивке дома легким материалом.

Монтаж вентилируемых фасадов из керамогранита

Монтаж вентилируемых фасадов из керамогранита

Самый распространенный способ придать зданию хороший визуальный образ и сделать фасад долговечным и ремонтопригодным.

Монтаж вент фасада из керамогранита следует начинать после разработки проекта и изучения всех узлов:

  • Узлы крепления к стене.
  • Узлы крепления профилей.
  • Узлы крепления откосов и отливов.
  • Узлы устройства внутренних и наружных углов здания.
  • Узлы по устройству цокольной части здания.

Далее следует устройство подсистемы. Крепление плит керамогранита может быть видимое и скрытое. Для устройства видимого способа крепления облицовки используются кляммера и плиты керамогранита заводят в нижний кляммер и накрывают верхним и так далее. Скрытое крепление появилось на рынке недавно и только набирает популярность. При использовании данного метода в плитке керамогранита делаются отверстия в торцах плитки и в эти пазы заводятся кляммера или «шины».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
