Вентиляционные трубы: обзор, размеры, материалы, виды

Сопротивление вентиляционных труб

Как и водопроводные трубы, воздуховоды различаются своей пропускной способностью или сопротивлением. Обычно воздуховоды строят из кирпича или похожего материала, однако мы рекомендуем использовать полимерные или металлические трубы для вентиляции, ведь они обладают самой низкой сопротивляемостью.

Если вы всё же решили использовать кирпич, то делая кладку, обязательно следуйте правилам:

Делайте кладку идеально ровной, не допускайте каких-либо перекосов и выступов;
Тщательно заполняйте швы раствором, после чего удаляйте излишки, создавая гладкую поверхность внутри трубы;
Изготавливая кирпичный воздуховод, соблюдайте вертикаль, однако если таковой возможности нет, то вы можете допустить отклонение в 30 градусов.

Возвращаясь к полимерным и металлическим трубам, стоит сказать, что это идеальный вариант для устройства системы вентиляции. Основное их преимущество заключается в гладкой внутренней стенке, которая не создаёт помех на пути у воздуха, что даёт максимально продуктивную тягу. Среди остальных преимуществ таких труб стоит также выделить простоту монтажа, ведь подвесить лёгкие готовые трубы гораздо проще, чем выполнять кладку из кирпича.

Особенности жестких и гибких вентканалов

По степени гибкости различают жесткие и гибкие воздуховоды. Выбор между двумя позициями зависит от сложности сооружаемой системы и эксплуатационных условий. При установке жесткой сети повороты и переходы оформляются с помощью соединительных угловых элементов.

Гибкий воздуховод «подстраивается» под любой вектор направления магистрали. В некоторых случаях используется комбинированный вариант – гофрированная труба стыкуется с жесткой

Гибкие воздуховоды изготавливаются из различных материалов. Именно состав трубы определяет ее технико-эксплуатационные свойства:

Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Независимо от материала изготовления гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Толщина стали для воздуховодов по СНиП

Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.

диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
диаметр 355-800 мм – толщина 0,7 мм;
диаметр 900-1250 мм – толщина 0,9 мм;
1400-1600 мм – толщина стенки 1,2 мм.

Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

Классы герметичности

Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.

В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.

Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.

В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.

Класс «А»

Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.

Класс «С»

И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.

Проверка герметичности

В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.

При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

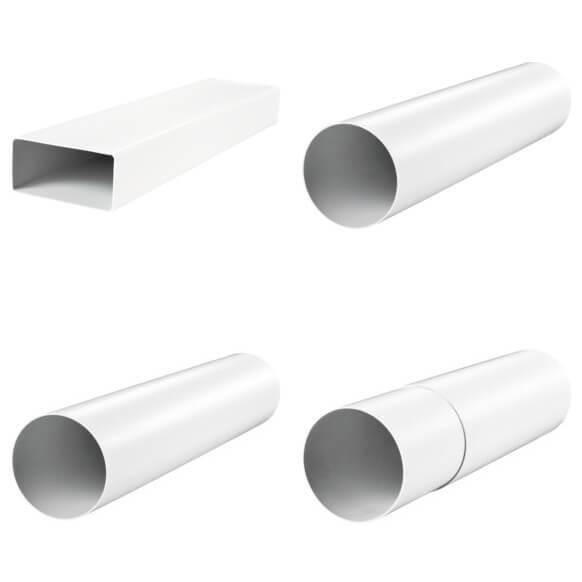

Виды по форме

Воздухопроводы можно классифицировать по форме. На сегодняшний день имеется несколько вариантов изделий:

Округлые — являются менее универсальными по сравнению с квадратными. Их можно устанавливать в помещениях с высокими потолками. Это требование объясняется большими габаритами конструкций. Если выходное отверстие сделано в форме прямоугольника, потребуется использование специальных переходников нужного сечения.
Квадратные и прямоугольные воздуховоды для вытяжки на кухне используются чаще всего. Многие хозяева отдают предпочтение именно этой форме ввиду того, что такие конструкции можно расположить непосредственно за шкафчиками на кухне. Из-за этого свойства есть возможность проложить систему от вентиляционной шахты к вытяжке по любой траектории. Прямоугольные конструкции идеально впишутся в помещение любой высоты. Помимо этого, модели характеризуются презентабельным внешним видом. Такие агрегаты зачастую имеют меньшую производительность по сравнению с другими видами.
Для овальных изделий характерны преимущества и недостатки округлых конструкций.
Плоские воздухопроводы являются одним из видов прямоугольных изделий. Ввиду незначительных размеров они практически незаметны.

Прямоугольные конструкции следует выделить отдельным пунктом. Производители выпускают такие изделия разных размеров:

110х55 мм — используются для вытяжных систем с производительностью не больше 300 м3/ч;
120х60 мм — применяются для вытяжек мощностью до 350 м3/ч;
240х60 мм — идеальный вариант для работы в комплексе с высокопроизводительными аппаратами, выдерживают мощность не более 1000 м3/ч.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

отсутствие необходимости в добавочной теплоизоляции кровли;
доступность самостоятельной регулировки;
малая вероятность коррозии;
гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
уменьшенные потери шума и воздуха;
срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.

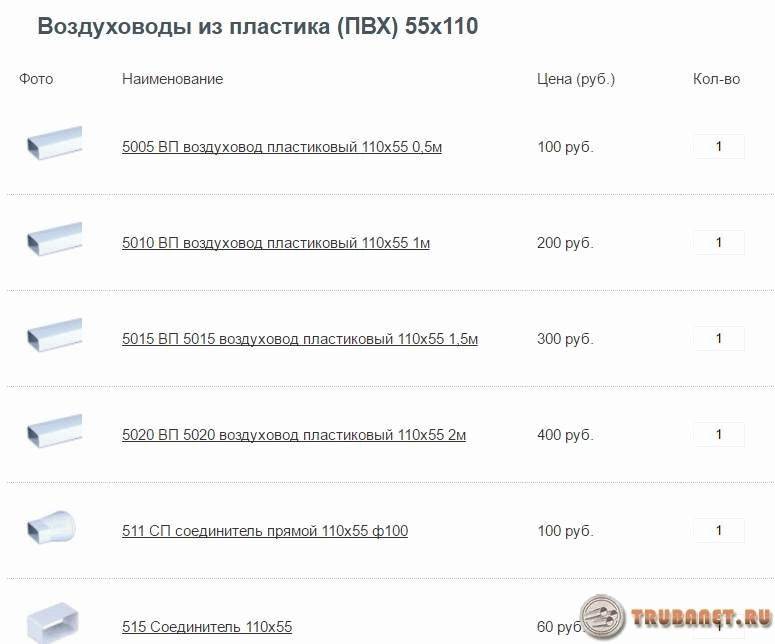

Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
20 м составляет длина гибких воздуховодов.

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.

Особенности жестких и гибких вентканалов

Рекомендуем ознакомиться с основными типами фитингов для стальных труб и технологией выполнения различных вариантов соединения.

Гибкие воздуховоды изготавливаются из различных материалов. Но, независимо от материала изготовления, гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Именно состав трубы определяет ее технико-эксплуатационные свойства:

Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Вне зависимости от выбранного типа вентиляционной трубы важно уметь правильно ее установить. Схемы монтажа и подробные инструкции по установке гибких и жестких воздуховодов мы рассмотрели здесь

Подойдут ли канализационные трубы?

Для прокладки воздуховодов выпускают специальные пластиковые изделия с диаметром 120 мм. По структуре и составу материала они аналогичны канализационным трубам, но стоимость выше в пятикратном почти размере и диаметр 110 мм. На форумах народных умельцев вопрос о том, может ли быть построена вентиляция из канализационных труб, активно обсуждают. Можно ли, например, гофру из пластика с диаметром 120 мм присоединить к вытяжной трубе, сделанной из канализационной трубы?

Схема принудительной вентиляции: 1) вентиляционные решетки на окнах для притока свежего воздуха, 2) вытяжные отверстия для отвода отработанной воздушной массы, 3) гибкие воздуховоды, 4) оборудование для управления, 5) выходное устройство с диаметром, превышающим размеры воздуховодов

По строительным правилам выходное устройство должно быть шире. Однако многие считают, что зауженный на 10 мм проход не повлияет на функционал системы. Главное, по их мнению, чтобы соединение было герметичным, для обеспечения чего стык затягивают двухсторонним скотчем и иными изоляционными материалами. Вообще переходить на другой диаметр, сооружая вентиляционную сеть, не рекомендовано. А в месте отвода воздуха зауженный проход будет затруднять движение. Но уж если иначе не получается, переход должен быть плавным без «ступенек».

Соединение труб в единый канал должно быть плавным без резких переходов с одного диаметра на другой и «ступенек»

Неспроста так активно потребители переходят на пластиковые изделия. Они легче, дешевле, по технологическим, эстетическим, и эксплуатационным параметрам опережают устаревшие металлические варианты. Веское дополнение к плюсам – редкий уход, ведь на гладкой поверхности пластика с антистатическими свойствами не скапливается засоряющий воздуховод осадок.

Не перестают удивлять современных домовладельцев. При этом у некоторых скептиков еще сохраняется сомнение: неужели пластик может сравниться по прочности с металлом? Не станем говорить за всю широчайшую сферу применения пластика, но в деле изготовления систем вентиляции из пластиковых труб легкие и крепкие пластмассовые изделия ничуть не уступят тяжелым и громоздким металлическим воздуховодам, а кое в чем даже дадут им фору.

Тип сечения пластиковых труб для воздуховодов

Выбор формы трубы воздуховода основывается в первую очередь на том, где она будет расположена. В частности, если предполагается монтаж воздуховода между перекрытием и потолком, а также в других труднодоступных местах, идеально подходят трубы с плоскоовальным сечением. Они похожи на круглые трубы, а слегка приплюснутую форму приобретают после обработки на специальном оборудовании. Овальная форма позволяет их легко разместить над подвесным потолком, например. Если же производится открытый монтаж, то необычная форма позволяет органично вписать их в интерьер.

Кроме того, трубы с приплюснутой формой обладают более низким сопротивлением движению воздуха, чем квадратные или прямоугольные. Благодаря этому требуется меньшая мощность вытяжного оборудования, да и энергозатраты существенно ниже. Эти качества создают повышенный спрос на подобную продукцию, так что ведущие производители пластиковых труб обязательно включают их в свой сортамент.

Активно применяются такие трубы и в жилом строительстве например. В дачных домах из них сооружают систему кондиционирования на гравитационных основах, а также осуществляют обогрев помещений. Для облегчения монтажа воздуховодов производители выпускают соответствующие трубам арматуры и фурнитуру. Если подобрать комплектующие правильно, можно создать целую сеть из нескольких воздуховодов.

Крепежные элементы для фиксации трубопровода на капитальных конструкциях также можно найти в продаже. Эти элементы позволяют существенно сэкономить место и сделать внешний вид вентиляции более презентабельным. Для герметизации стыков между отдельными трубами существуют специальные герметики, препятствующие утечкам воздуха из канала.

Довольно широко на рынке стройматериалов представлены вентиляционные трубы квадратного сечения, напоминающие аналоги из оцинковки.

Тем не менее, у них есть некоторые недостатки:

Работа воздуховода сопровождается дополнительным шумом при прохождении воздуха по трубам.

Прямые углы канала мешают свободной циркуляции воздуха, так что вентиляционный оборот сокращается.

Чтобы снизить уровень шума, в пластиковую трубу прямоугольного сечения можно установить шумоглушитель ГТП. Принцип его работы основан на поглощении шумов звукоизолирующей мембраной, расположенной между перфорированным внутренним и оцинкованным внешним кожухом прибора.

А вот для облегчения циркуляции воздуха в трубопроводе практичнее пользоваться изделиями с круглым сечением, хотя это актуально только для прямых отрезком воздуховода. Для монтажа подобных изделий обязательно должны применяться специальные комплектующие, обеспечивающие герметичность изгибов и поворотов.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
За счет идеально гладких стенок воздух встречает меньшее сопротивление.
Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Расчетные данные

Для поддержания здоровья человека были разработаны ГОСТы, САНПиНы, в которых регламентируются показатели системы вентиляции. Производительность вентиляции начинается с расчета воздухообмена и воздухораспределительной сети, выбора воздухораспределителей (решетки). Для этого требуется знать назначение и площадь помещений, а также составить схему прокладки воздуховодов. Воздухораспределители выбираются из каталогов по расходу воздуха и уровню шума. Учитывая все характеристики вышеуказанных расчетов, выбирается калорифер, приточная установка.

Ориентируясь на нормативные данные и размеры помещений, чтобы создать необходимый воздухообмен с заданной скоростью, специалисты высчитывают площадь или диаметры воздуховодов. Необходимо понимать, что площадь сечения трубы напрямую влияет на поток и скорость воздуха в воздуховоде. Достигая необходимых параметров скорости воздуха, нельзя забывать про шумоизоляцию плоских или гибких металлических венткоробов. Дополнительный шум в гофрированных трубопроводах или жестких каналах можно уменьшить, применяя изоляцию из звукопоглощающих многослойных плит, сокращая количество прямых углов, резких поворотов и переходов из одного диаметра трубы в другой.

Формула расчета требуемого сечения воздуховода

При монтаже трубопровода вентсистемы, учитывая особенности среды помещения, условий эксплуатации, используются круглые, квадратные или гибкие вентиляционные короба из пластиковых или стальных конструкций. Стоимость вентсистемы зависит от качества используемого материала, от толщины металла и количества фасонных частей. Сварные воздуховоды из черной стали будут стоить дешевле оцинкованных труб. Фасонные части пластиковых или металлических трубопроводов позволяют собрать трассу вентиляции и дымоудаления с многочисленными поворотами и пересечениями с другими коммуникациями.

Виды оцинкованных труб

В зависимости от формы, трубы можно разделить на несколько видов. Имеются прямоугольные, спирально-навивные и круглые прямошовные. Первые создаются на станках, которые имеют тоннельную сборку. Длина отреза – 1,25 метров. Такие трубы имеют дополнительные ребра жесткости.

Круглое изделие изготавливается по простой схеме. Сталь раскраивают, сворачивают в трубу и для соединения концов передают на станок для фальцепрокатки. Их главная особенность заключается в том, что отрез имеет длину до 2,5 метров. За счет высоких аэродинамических показателей воздух циркулирует без какого-либо шума.

Спирально-навивные изделия делаются из оцинкованной полосы, ширина которой составляет 137 мм. Ее скручивают в спираль. На стыке краев имеется наружный шов. Такие трубы имеют свои преимущества. Например, они легко устанавливаются, на них можно экономить, довольно жесткие и тихие. Вентсистема с такими трубами обойдется дешевле, чем с прямоугольными. В продаже имеются отрезы по 3 и 6 м. То, какую толщину будут иметь стенки, полностью зависит от диаметра вентиляционной трубы. Например, при диаметр в 900-1250 мм изделие будет иметь толщину 0,9 мм.

Преимущества оцинкованных труб

За счет небольшого веса конструкции создание системы максимально облегчено. Нет необходимости дополнительно укреплять здание, что требует дополнительных вложений. Помимо этого, оцинкованные вентиляционные трубы удобно транспортировать. В эксплуатации трубы способны находиться в среднем 20-25 лет. У них повышенный уровень прочности. Сталь способна выдерживать давление со стороны острых предметов, а также точечных нагрузок. За счет того, что трубы оцинкованы, они не поддаются разрушению (коррозии). При пожаре трубы до 90 минут способны сохранять свои первоначальные свойства. Из дополнительных преимуществ нужно отметить стоимость, простоту в их создании и монтаже.

Правила монтажа

Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.

К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.

Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.

Ножовка по металлу легко справляется с пластиком

Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.

К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.

В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.
