Фасонные элементы вентиляции: вентиляционные заглушки и шумоглушители

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

• с помощью хомута и шпильки происходит крепление воздуховодов к стене;
• благодаря перфоленте, хомут здесь не понадобится;
• при помощи хомута для крепления воздуховодов и перфоленты.

Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

• профиля z-образной формы и шпильки;
• L-образного профиля и шпильки;
• траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.

Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Основные виды и схемы вентиляции в бане

Как и в любом другом помещении, в бане может быть принудительная или естественная вентиляция. Естественный воздухообмен обеспечивается природным физическим свойством воздуха подниматься при нагревании и опускаться при охлаждении. Приток и выход среды осуществляется посредством специально проделанных отверстий или щелей.

Принудительная – сеть со встроенными нагнетателями механического или автоматического типа. Формирование принудительной вентиляции затруднено из-за высокого уровня влажности – вода может привести к поломке агрегатов.

Рассмотрим оптимальные варианты формирования воздухообмена в бане.

Проветривание

Простой и эффективный вариант, когда открываются двери и окна в помещении.

Воздухообмен быстрый, но имеющий негативные последствия:

1. Из парной выходит горячий пар. Он оседает на плоскостях предбанника, других помещений.
2. Простое проветривание удаляет излишки пара, фактическая температура (жар) в течение нескольких минут вернется к изначальному показателю.
3. Невозможность формирования стабильных параметров. При открывании дверей влажность и нагрев быстро снижаются, при закрывании – снова повышаются.

Самый главный минус проветривания – моментальное оседание холодного воздуха в нижней части помещения. Это может привести к поломке отопительного оборудования.

Вентиляция при помощи печки

Оптимальная вентиляция в парилке русской бани, если топка расположена в парной. В этом случае теплые потоки устраняются через топку в дымоход, а свежая струя поступает через форточку, щели в полу или под дверью.

Достоинства метода:

• простота формирования;
• возможность регулирования поступления свежего воздуха;
• универсальность применения в бане из любых материалов.

К минусам относят малую производительность и неполноценное проветривание. Однако последний недостаток можно нивелировать, если оставить щели по всей плоскости пола. Вариант вентиляции подходит для любых объектов, недорого стоит и формируется как на этапе строительства, так и после него. Например, можно укоротить дверное полотно, поставив в нижнюю часть решетку с перфорацией. Приоткрыв форточку наверху, пользователь обеспечит хороший воздухообмен в парной.

Вариант вентиляция басту в бане – разновидность естественного воздухообмена. Подразумевается, что верхняя часть бани – это замкнутое воздушное пространство, нижняя дополнена приточно-вытяжной системой. Конфигурация обеспечивает поддержание постоянного нагрева вверху помещения и приток свежего воздуха снизу. Для работы сети нужна труба для забора воздуха с улицы и поставки в помещение. Система басту дополняется заслонками для регуляции воздухообмена и снижения теплопотерь.

Естественная вентиляция через продухи

Еще один простой способ обеспечить нормальный воздухообмен своими руками в парной и предбаннике. Эффективность достигает 100% при минимальных теплопотерях.

Есть еще преимущества:

1. Появляется возможность быстрого проветривания помещений. Создается постоянный приток воздуха – это обеспечивает поддержание заданного режима длительное время.
2. Автономность. Система не уступает по эффективности принудительной, но работает без применения электрических приборов.
3. Универсальность. Продухи прорезаются в строениях из любого материала и вне зависимости от срока службы.

Естественная вентиляция в сауне или бане работает в условиях всех климатических зон. При необходимости в продух устанавливается вентилятор, что позволяет моментально обеспечить нужный микроклимат внутри строения.

Принудительная вентиляция

Обустройство электрической сети в помещении с высокой влажностью имеет свои риски. Специалисты рекомендуют выбирать устройства в защитных кожухах. Принудительная вентиляция в бане формируется в разных вариантах, например, установка приточного клапана в верхней части бани, вытяжного вентилятора внизу. Или встраивание агрегата в форточку, вытяжка обустраивается через дверное полотно, напольное покрытие.

Преимущества системы в ее функциональности вне зависимости от погодных условий. Минус в тщательности расчетов, повышенной стоимости.

Особенности использования шумоглушителя

Конструкция шумоглушителя достаточно проста — при наличии инструмента, умения с ним работать и доступных материалов устройство можно собрать самостоятельно. Тем не менее, готовые изделия более предпочтительны, так как сделаны согласно ГОСТ 22270–76.

Трубчатый прямоугольный шумоглушитель в системе вентиляции легко собрать самостоятельно

Жёстких требований, регламентирующих процесс монтажа шумоглушителя, не существует. Параметры и модель устройства подбираются с учётом индивидуальных особенностей вентиляционной системы.

Средняя скорость воздушного потока в системе не должна превосходить рекомендуемые значения для конкретного изделия. Превышение нормы может сказаться на увеличении уровня шума и сделает устройство абсолютно не эффективным. Нежелательно использовать шумоглушители в системах вентилирования, где воздух имеет температуру выше 85 °С, с высоким содержанием опасных газов и вредных примесей.

Для большинства шумоглушителей средние показатели снижения шума варьируются от 10 до 15 ДБ. Если они значительно меньше, то, скорее всего, источник шума никак не связан с поступающим потоком воздуха.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

• Мощность печи не соответствует размерам помещения.
• Вентиляция производит повышенный воздухообмен.
• Слишком высокие потолки.
• Плохая теплоизоляция, особенно пола.
• Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Типы шумоглушителей

Устройство шумоглушителя

Существует несколько видов шумоглушителей для вентиляции:

• пластинчатые или прямоугольные,
• трубчатые.

Пластинчатые шумоглушители для вентиляции представляют собой трубу из оцинкованной стали прямоугольного сечения, разделенную ребрами вдоль. Расстояния между ними от 7,5 до 30 см. Ребра изготавливаются из базальтовой плиты и покрываются звукоизоляционным материалом (минватой, стекловатой, войлоком). При необходимости некоторые из ребер можно убрать, но чем меньше расстояние между ребрами, тем выше шумоизоляция. Одновременно увеличивается сопротивление потоку воздуха, чтобы его уменьшить, поверхности ребер обрабатывают пластиком или антиабразивным материалом. Чтобы, врезаясь в торцы ребер, воздух не создавал дополнительного гула, их снабжают обтекателями.

Трубчатые вентиляционные шумоглушители применяются в системах с вентканалами не больше 50 см. в диаметре. Их конструкция очень проста: две стальные тубы (прямоугольного или круглого сечения) установленные концентрично. Внутренняя труба перфорируется, наружная сплошная. Между стенками труб проложена звукоизоляция слоем 5 см. Чем плотнее материал, тем эффективнее шумопоглощение. Звукоизоляция укладывается в виде мягкого, полужесткого матов или жесткой плиты. Стандартная длина шумопоглощающего участка 50 – 90 см.

Для круглых каналов чаще используют трубчатые шумоглушители, а для прямоугольных (промышленные предприятия) – пластинчатые.

При смонтированном устройстве шум в помещении, расположенном возле вентиляционного оборудования, должен соответствовать санитарным нормам для этого вида помещения.

Цена шумоглушителя для вентиляции зависит от его длины. Стандартные изделия производятся 60, 90 и 120 см длиной. Но по индивидуальному заказу изготавливаются шумоглушители для вентиляции любого размера и диаметра. Цена в таком случае подсчитывается в каждом отдельном случае.

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

Требования к системе вентиляции

Требования к системе вентиляции для частного дома универсальны, то есть не зависят от материалов, из которых она смонтирована.

Естественная вентиляция из труб для канализации должна обеспечивать следующих объемов воздуха:

• для жилых помещений до 20 кв.м. – 3 кубометра в час на одного человека;
• для жилых помещений площадью 30 кв.м. и больше – 30 кубов воздуха в час на человека;
• для кухонь оборудованных электроплитой – больше 60 кубометров;
• для технических помещений, в которых стоит газовый котел – 140 кубометров;
• котельная с теплогенератором на природном газе – 3-хкратное обновление;
• для ванны и туалета – 25 кубов в час;
• постирочная, сушильная – 90 кубов в час;
• кладовка, гардеробная – кратность 0,2;
• рабочий кабинет, библиотека – 0,5 объема в течение часа.

При использовании канализационных труб нужно учитывать:

• у пластика достаточно ограниченный диапазон эксплуатационных температур – не больше 70 градусов, поэтому канализационные трубы нельзя использовать для вентиляции саун, бань, мастерских;
• совместимость с вентиляторами и прочим оборудованием по диаметру стыка;
• пластик нестабилен, т.е. способен расширяться при нагреве и возвращать прежние размеры при остывании, поэтому нужно предусмотреть наличие компенсирующих участков, например, из гофры;
• необходимость установки на некоторых участках теплоизоляции (на чердаке);
• совмещение трубопроводов вентиляции с элементами кровли для монтажа сверху кровельного покрытия.

Для устройства принудительной системы в погребе, на мансарде или чердаке, в жилых помещениях, кухнях и санузлах расчеты проводят, учитывая производительность вентиляторов и прочего оборудования.

Расчет труб для монтажа вентиляции

При проведении расчета для создания эффективной системы вентиляции решаются 2 задачи:

• рассчитывается продуктивность всей системы;
• рассчитывается нужное количество материалов.

В первую очередь просчитывается необходимый диаметр пластиковых воздуховодов для всех участков.

Для определения сечения вентиляционных каналов производятся следующие действия:

• вычисляется объем помещений по линейным размерам каждого: высоте, длине, ширине (данные перемножаются);
• полученные данные суммируются;
• определяется необходимое количество воздуха для замещения за 1 час в жилых комнатах, бойлерной, котельной, санузлах. Для быстрого расчета можно принять норму: обновление всего объема воздуха в жилых помещениях однократно за час;
• результат округляется до большего числа;
• диаметр воздуховодов определяется по таблице, учитывающей скорость движения потока воздуха и их объем.

Для установки воздухоотвода из кухни и котельной нужно использовать трубы диаметром 150мм или 200мм.

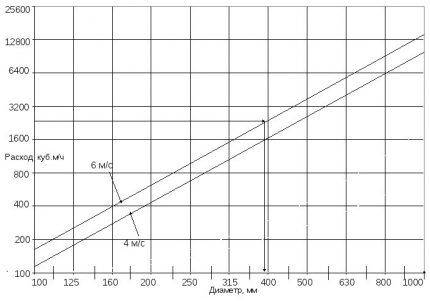

Для облегчения и ускорения процесса подбора оптимального диаметра труб теплотехниками разработана монограмма. Если нет желания тратить время на вычисления, лучше воспользоваться ею или принять усредненные значения, рекомендованные СНиП-ами

Для вентиляции в ванной и в туалете будет достаточно диаметра труб от 100мм до 150мм. При прокладке воздуховода под натяжным потолком достаточно канала диаметром 100мм.

Рекомендации

Рекомендации по обустройству вентиляции в разных помещениях:

1. Стены нужно утеплить и защитить утеплитель фольгированной пленкой.
2. Чтобы пол сох быстрее, при сборке настила между каждой доской нужно оставлять зазор в 1 см.
3. Вентиляционные отверстия нужно закрывать решетками, чтобы в них не могли пробраться грызуны. Также нужны регулируемые шторки. В строительном магазине можно подобрать декоративные заглушки, которые сверху закрываются деревянными панелями.
4. Стыки гидроизоляционной пленки следует заклеить металлическим скотчем.
5. Для быстрого прогревания парилки нужно временно закрыть приточные отдушины, чтобы в помещение не попадал холодный воздух.
6. Деревянные поверхности после банных процедур рекомендуется протирать тряпкой. Так они будут медленнее гнить, темнеть.
7. Лучше покупать вентиляторы с защитными кожухами. Все провода должны быть изолированы, спрятаны в гофрированные трубки.
8. На выходное отверстие рекомендуется закрепить трубу и вывести ее на крышу.
9. Изготовление вентиляционных отдушин нужно продумать еще на первых этапах строительства. Если этого не сделать, появятся проблемы с изготовлением отверстий в уже готовых стенах, фундаменте.
10. Для создания массивной системы вентиляции в больших помещениях рекомендуется использовать специальные короба. Они могут быть круглыми, квадратными, прямоугольными. Выбор зависит от планировки бани. Лучше покупать изделия из пластика большой толщины или оцинкованной стали.
11. Гибкие воздуховоды подходят для помещений со сложной планировкой. Они представляют собой гофрированные трубки с каркасом из металла.

Система вентиляции нужна для всех банных помещений. Без вытяжных, приточных отдушин невозможно добиться оптимального уровня влажности, температурного режима, микроклимата для проведения оздоровительных процедур.

Чтобы добиться хорошего воздухообмена, нужно комбинировать два типа вентиляционных систем — принудительную и естественную.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками;  соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

• повороты: предназначены для изменения направления вентиляционного канала;
• переходники: необходимы при соединении элементов трассы разного размера;
• развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
• муфты: соединительные и удерживающие элементы;
• фланцы и редукторы.

ПВХ элементы и соединители для вентиляции

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону

Принцип вытяжения в бане с вентилятором

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Разновидности изделий

Трудно сказать на первый взгляд, из каких пластиковых труб вентиляция в частном доме (квартире) будет лучше, ведь аксиомы на этот случай не существует. Можно только руководствоваться опытом для понимания того, что лучше всего подойдет в каждой конкретной ситуации. Для этого нужно подробно изучить все возможные виды труб из пластика.

Трубы из поливинилхлорида просты в монтаже, легкие и дешевые. На сегодняшний день ПВХ — наиболее востребованный материал для обустройства бытовой вентиляции. Популярность такого оборудования среди владельцев небольших домов и квартир обусловлена дешевизной и простотой в эксплуатации.

Изделия устойчивы к воздействию ультрафиолета, имеют рабочий температурный диапазон от 0 до +80 градусов. Модели характеризуются прочностью и герметичностью, однако, как и все пластиковые изделия, имеют свои недостатки:

• не переносят минусовые температуры;
• по прошествии времени трескаются;
• конструкции нельзя нагревать более чем до +160 градусов.

Полипропиленовые трубы

На территории РФ такие конструкции стали изготавливать в период кризиса. Полипропилен является хорошим диэлектриком, устойчив к агрессивным средам, не гигроскопичен. По показателям прочности в 4 раза превосходит полиэтилен.

Полипропиленовые изделия пользуются спросом и считаются конструкциями широкого потребления по следующим причинам:

• доступность инструментов;
• низкая стоимость;
• простота установки.

Это дешевая, но качественная труба. Ввиду ценовых показателей отечественные изделия опережают некоторых изготовителей. Но европейские стандарты считают трубы из полипропилена пройденным этапом в технологии строительства. По определенным критериям материал является устаревшим, кроме того, он неустойчив к воздействию огня.

Основные недостатки:

• Под действием низких температур полипропилен становится ломким. Именно поэтому его допустимо использовать исключительно в теплых помещениях.
• Главным минусом материала является горение и плавление при повышении температурных показателей до +90 градусов.
• Для повышения устойчивости к горению производители используют специальные антистатические, а также негорючие добавки.

Далеко не каждый производитель может похвастаться ассортиментом насадок к трубам, а также продуманной стыковочной системой. Вследствие этого появляются наплывы, в процессе эксплуатации возникают дополнительные шумы. Помимо этого, все работы с полипропиленом нужно проводить очень аккуратно. Это обусловлено тем, что при высоких температурах изделия сильно расширяются.

Подобные конструкции в большинстве случаев востребованы среди начинающих мастеров и тех, кому не по карману приобрести профессиональные материалы. Безусловно, при ограниченном бюджете такие трубы являются оптимальным вариантом.

Полиэтиленовые и фторопластовые воздуховоды

Этот вид труб используется преимущественно в домах, где люди проживают нерегулярно — загородные и дачные постройки. Полиэтиленовые изделия с внутренним защитным слоем допустимо прокладывать как внутри, так и снаружи, в них легко можно сделать отверстия для соединения.

Материал более устойчив к температурным перепадам, в отличие от ПВХ. Диапазон температур варьируется от -50 до +85.

Изготовители предоставляют на выбор потребителям конструкции с антистатическим, а также ультрафиолетовым покрытием. В составе имеется черная сажа, которая и отличает полиэтиленовые агрегаты от аналогичных пластиковых изделий.

Фторопласт сегодня является самым прочным материалом, который устойчив к воздействию окружающей среды и внешних сил. Зачастую конструкции используют для установки приточно-вытяжной системы вентиляции. Изделия могут выдержать:

• температурные воздействия в диапазоне от -40 до +140 градусов;
• контакт с кислотами, щелочами и парами.

Фторопластовые конструкции применяются для притока и оттока агрессивного воздуха. Материал хорошо справляется с поставленной задачей. Однако чем выше значения температуры и давления, тем ниже эксплуатационный период изделий.

Особенности применения в бане

Для того чтобы решить, подойдет ли пластиковая вентиляция бане, необходимо отметить и недостатки таких систем:

Низкая нагревостойкость пластмассы. Уже при температуре выше 80-85 градусов начинается выделение вредных компонентов из вещества, которое отравляет человеческий организм. При нагреве пластик теряет свою прочность и жесткость, что ведет к деформации.
Низкая стойкость к воздействию открытого огня. Несмотря на то, что ПВХ не поддерживает горение, он легко оплавляется, а его капли, попадая на другие конструкции, вызывают возгорание

В целом пластиковые элементы относятся к группе легковоспламеняющихся материалов, что требует большой осторожности при их размещении возле банной печи и дымохода. Даже при небольшом очаге возгорания выделяется большое количество едкого дыма, очень опасного для человека.
Пониженная прочность на разрезание, истирание, царапание

При ударных и режущих нагрузках пластик легко повреждается или деформируется.

Температура плавления пластмассы

С учетом изложенных проблем можно сделать вывод о том, подходит ли пластиковая вентиляция бане. Самые экстремальные условия отмечаются в парилке. В русской бане здесь поддерживается температура порядка 60-65 градусов при насыщенном водяном паре. Такие температуры вроде бы ниже допустимых, но они близки к критическим значениям, и при малейшем превышении ведут к разложению пластика. Таким образом, использование пластиковой вентиляции в парилке русской бани опасно для здоровья человека. Совершенно недопустимо её использование в парилке сауны, где температура может достигать 100 градусов.

Дым от горения пластика очень едкий и может привести к отравлению

В других банных помещениях (моечное отделение, предбанник, комната отдыха) температура воздуха не имеет больших величин, а экстремальные условия связаны с повышенной влажностью, что совершенно не опасно для пластика. Следовательно, можно сделать вывод, что вентиляция в бане из пластиковых труб вполне допустима во всех помещениях, кроме парилки.

Принцип проточной вентиляции бани
С особой осторожностью необходимо относиться к расположению пластиковой трубы для вентиляции в бане. Лучше располагать ее за кирпичной обкладкой, если она находится около печи

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;

• 200 мм.

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;

• толщина стенки —  2-8 мм.

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

• тепло- и шумоизоляция
• плотность соединений, герметичность
• установка в неиспользуемых участках объема помещений, компактность
• устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы
