Классификация и виды вентиляционных систем для помещений

Как сделать естественную вентиляцию в частном доме

естественная вентиляция в частном доме

Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.

Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.

Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.

Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.

Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.

Канальная вентиляция

Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.

Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.

Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см

Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро

Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.

Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.

Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.

Полезные советы

мастер по вентиляции

Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:

  1. Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
  2. Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
  3. В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
  4. Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
  5. Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
  6. Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
  7. Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.

Как сделать вентиляцию своими руками

В частном жилье оптимальна приточно-вытяжная вентиляция. Рассчитав мощность и выбрав марку оборудования, вентиляцию в комнате своими руками может сделать любой при навыках работы с инструментом.

Шаг 1. Расчет сечения воздуховода. Определяется о формуле 1м2 помещения на 15 мм отверстия. В некоторых случаях вместо одного большого диаметра воздуховода возможна замена на две шахты.

Шаг 2. Пробивка перфоратором отверстий. Установка патрубков для защиты системы от мелкого мусора в стеновые отверстия.

Шаг 3. Устройство проема под шахту, укладка приточного воздуховода. Располагается горизонтально или вертикально, чуть выше пола. В наружных стенах высота шахты до пола составляет около 40 см, защищается решеткой и навесом.

Шаг 4. Устройство вытяжного воздуховода. Располагается под потолком на противоположной от приточки стене, крепится хомутами, кронштейнами. Выводится на уровне 50 см от крыши и защищается решеткой с навесом. При необходимости используйте тройники, переходники.

Шаг 5. Монтаж вентрешеток и вентиляторов. Располагаются приточные и вытяжные элементы по разным стенам.

Вентиляция своими руками видео:

Для обустройства естественной вентиляции достаточно установить приточный оконный или наружный стеновой клапан и вертикальную вытяжку на кровле.

Оптимальные места: между батареей и полом, сверху или внизу оконного проема. Оконный проем компоновать клапаном лучше при заказе стеклопакетов.

Также можно купить готовое решение – приточные моноблоки. В одной единице собраны: вентилятор, обогреватель и  фильтр.

Виды воздуховодов для разных вентиляционных установок

Важной составной частью всей системы являются воздуховыводящие каналы, объединяющие в единое целое оборудование, из которого вентиляция. Вентиляционные системы включают в себя различные комплектующие, объединённые каналами для вывода воздуха, являющимися незаменимой частью всей конструкции

Благодаря отводам, происходит циркуляция воздуха. При этом, на то, на сколько эффективно работают отводы, влияют три основных фактора — их вид, материал, из которого они изготовлены и форма их сечения. Кроме этих факторов, при установке вентиляции следует так же учесть габариты отводов, герметику и шумоизоляцию

Вентиляционные системы включают в себя различные комплектующие, объединённые каналами для вывода воздуха, являющимися незаменимой частью всей конструкции. Благодаря отводам, происходит циркуляция воздуха. При этом, на то, на сколько эффективно работают отводы, влияют три основных фактора — их вид, материал, из которого они изготовлены и форма их сечения. Кроме этих факторов, при установке вентиляции следует так же учесть габариты отводов, герметику и шумоизоляцию.

В зависимости от материала, из которого они изготовлены, различают отводы из пластика – бытового применения, и отводы из металла – применяют для производств. По форме сечения их классифицируют на: прямоугольные и круглые. К тому же дополнительным классификационным признаком могут выступать их жесткость и гибкость.

Особенности вентиляции чистых помещений

некоторые лаборатории тоже относятся к чистым помещениям

Главной задачей вентиляции в чистом помещении является обеспечение таких показателей:

  • Концентрации частиц пыли в 1 куб. м воздуха. Для этого воздух прогоняется через абсолютные фильтры, поддерживая заданный класс чистоты. Приточный воздух очищается на четырехступенчатых фильтрах, улавливающих включения до 0,01 микрон;
  • Температура, влажность и скорость движения воздуха. Микроклимат важен не столько для работы персонала, сколько для технологического процесса. Если воздух слишком сух, он вызывает появление статического электричества. Если же слишком влажен — может оседать конденсат;
  • Разница давлений между чистым и прилегающим помещениями. Чтобы из соседних залов в чистое помещение не попадала пыль и влага, внутри поддерживается немного повышенное давление. Вентиляция чистого помещения обеспечивает преобладание притока над вытяжкой;
  • Наличие свежего воздуха. В помещении работают люди, поэтому они должны обеспечиваться чистым воздухом в объемах, регламентируемых санитарными нормами.

Создание «чистых зон»

С помощью направленного или ламинарного потока воздуха можно создать чистую зону в помещении. Двигающийся в одном направлении без завихрений воздух вытесняет пылевые частицы из необходимой зоны. Далее они вытягиваются за пределы по системе воздуховодов. Благодаря особой направленности движения потока частицы удаляются моментально. Эффект достигается за счет использования особых ламинарных распределителей воздуха.

Как правило, основа вентиляции чистого помещения — это центральный кондиционер особой модификации.

Управляется он автоматически. А поддерживаются необходимые параметры воздуха с помощью целой сети датчиков и диспетчерского узла, тоже полностью автоматизированного.

Видеоролик об автоматизации управления вентиляцией чистых помещений:

Механический воздухообмен

Также воздух в таких системах можно подогревать, охлаждать и очищать. Совмещение механической и естественной систем привело к созданию смешанной вентиляции. Поэтому расчет вентиляции производственных помещений в таком случае необходим для создания эффективной и рабочей очистки воздуха.

Нагнетание воздушных потоков и вытяжка на местах

Приток свежей струи обеспечивается приточной вентиляцией. Если нужно, струя приточного воздуха может предварительно очищаться. Обратная вытяжная вентиляция производственных помещений предназначена для удаления отработанного воздуха. В комплекте вытяжки есть вытяжные вентиляторы и вентиляционные решетки, а также воздуховоды для обустройства вентиляционных каналов.

Вытяжная и приточная системы вентиляции всегда должны работать только вместе, но бывают случаи, когда рекомендовано применение только какой-то одной системы. Производственная приточно вытяжная вентиляция производственных помещений может быть местной или общеобменной. Точный расход воздуха рассчитывается по формуле Lотс = 3600Fwо, где:

  • F − общая площадь проемов, м2.
  • wо − средняя скорость втягивания воздуха, м/с. Скорость wо зависит от токсичности вредных выделений, типа производственной операции, а более точный расчет вытяжной вентиляции производственных помещений проводится путем экспериментов.

Что такое воздушный душ

Местная система приточной вентиляции – это воздушный оазис и воздушный душ. Система воздушного душа нагнетает чистый воздух к рабочему месту и понижает температуру в приточной зоне. Воздушный оазис – зона для подачи холодного воздуха, отчужденная перегородками. К системам местной приточной вентиляции относится воздушная завеса, образующая воздушный заслон или изменяющая направление движения воздуха. В производстве выделение вредных примесей нейтрализуется применением смешанной системы вентиляции.

Местная вытяжная вентиляция устанавливается для предотвращения распространения вредных выделений по производственным помещениям. Но она не решает все проблемы – очистить помещение от вредных примесей на большой площади местная вентиляция не сможет. Для этого есть общеобменные системы вентиляции.

Варианты обмена воздушных потоков

Действующие нормы вентиляции производственных помещений отражены в СНиП 41-01-2003 от 26.06.2003 года. Согласно этим предписаниям общеобменная вентиляция должна обеспечивать обмен воздуха во всем помещении. Правильно установленная общеобменная вентиляция производственных помещений удаляет отработанные массы по всему объему помещения, а приточное оборудование подает чистый воздух обратно.

Приточный обмен воздушных масс

Ассимиляция лишней влаги, тепла и разбавление вредных выделений и примесей – задачи приточной общеобменной вентиляции. Все это позволяет соблюдать санитарно-гигиенические нормативы и стандарты для комфортного нахождения на рабочем участке.

Если в помещении холодно, то приточная общеобменная вентиляция решает и проблемы механического побуждения, очищения и подогрева приточных воздушных масс.

Вытяжка общеобменного типа

Простейший прибор для организации общеобменной вытяжной системы вентиляции – вентилятор с воздухоотводом в окна или в вытяжной канал. При длине воздуховода больше 30-40 м и снижении давления больше 30-40 кг/м2 осевой вентилятор следует заменить на центральный. Общеобменные системы вентиляции производственных помещений часто работают в паре с другими вентиляционными системами (чаще это естественная или механическая вентиляция), так как из-за разнородности вредных примесей и разных условий их образования применение какой-то одной системы малоэффективно.

Воздуховоды при вентилировании помещений

Использование вентиляционных систем предполагает в некоторых случаях для эффективного перемещения воздуха наличие сети воздуховодов, то есть канальные системы. При отсутствии вентиляционных каналов такая система называется бесканальной. Например, вентилятор устанавливается в перекрытии или в стене, при наличии системы естественной вентиляции и т.д. Любая вентиляционная система обладает 4 главными свойствами: функциональность, объем обслуживаемых площадей, способ перемещения воздушных масс и конструктивное исполнение.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их основные параметры, можно добиться нужного результата. В строениях с плохой вентиляционной системой существует риск накопления пыли.

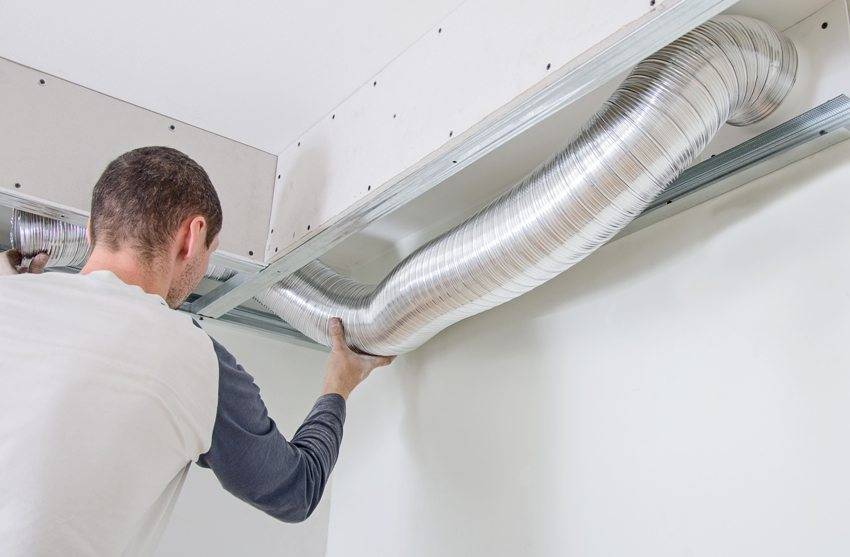

Монтаж вентиляционного канала в фальш-короб своими руками

Использование средств бытовой химии, работа бытовых приборов приводят к изменению химических и физических характеристик воздуха. Проектирование любого жилого помещения или производственных строений не обходится без заранее продуманной системы вентиляции.

Правильно спланированная система дает возможность добиться нужных показателей микроклимата. Различные виды вентиляции помещений – жилых, общественных, производственных — имеют свои нормы и требования. Это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет гарантировать стабильно оптимальные условия в любом здании.

Понятие вентиляции

Что такое вентиляция? Ответ на этот вопрос достаточно очевиден. Воздушная среда не статична. Потоки воздуха все время находятся в движении под влиянием различных факторов. Задача состоит в том, чтобы упорядочить воздухообмен.

Необходимо добиться, чтобы свежий воздух поступал в помещения в достаточном количестве

Не менее важно полное удаление загрязненных воздушных масс

На практике эти процессы взаимосвязаны и вместе обеспечивают благоприятные условия для жизнедеятельности людей.

Таким образом, вентиляция представляет собой систему, организующую правильный воздухообмен и направляющую воздушные потоки.

Обследование и дезинфекция вентиляции

датчики для обследования вентиляции

Одним из условий штатной работы системы вентиляции является очистка и при необходимости дезинфекция. Отложения на стенках воздуховодов нарушают аэродинамику вентиляционной системы и способствуют развитию болезнетворных микробов.

Необходимость чистки и дезинфекции обнаруживается во время обследования вентиляционной системы. Контрольные санитарно-гигиенические мероприятия на вентиляционных системах проводятся по Методическим указаниям Министерства Здравоохранения. Периодичность обследования вентиляционных систем:

  • 1 раз в 36 месяцев – в зданиях с общеобменной естественной и принудительной вентиляцией;
  • 1 раз в 12 месяцев – в помещениях с локальной приточной и вытяжной вентиляцией;
  • 1 раз в 4 недели – в зданиях с выделением опасных веществ I и II классов.

Мероприятия санитарно-гигиенического контроля вентиляционных систем включают исследования:

  • концентрации вредных веществ;
  • температуры воздуха;
  • относительной влажности воздуха;
  • скорости движения воздуха;
  • динамического давления в воздуховодах.

На основании результатов обследования вентиляции выдается заключение о санитарно-гигиенической эффективности системы и рекомендации по исправлению недостатков. Периодичность очистки и дезинфекции:

  • 1 раз в 12 месяцев – предприятия торговли, общественные, офисные и административные здания;
  • 1 раз в 6 месяцев – производственные здания;
  • 1 раз в 3 месяца – кафе, рестораны, столовые, больницы, поликлиники, лечебные центры;
  • 1 раз в 6 месяцев – детские сады, школы, институты.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

производительность;
шумовые характеристики;
степень защиты от влаги;
степень защиты от высоких температур;
удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

Вентилятор с электронной панелью управления

Преимущества и недостатки естественной вентиляции

Правильно спроектированная и смонтированная естественная приточно-вытяжная вентиляция поддерживает оптимальные условия воздухообмена для жизнедеятельности человека, способствует сохранению его работоспособности и крепкого иммунитета.

Преимущества естественной вентиляции:

  1. Не требует использования сложного технологического оборудования и подключения к источнику энергии.
  2. Не нуждается в регулярном обслуживании и ремонте на протяжении длительного срока эксплуатации.
  3. Не создаёт постороннего шума и вибрации.
  4. Возможно сочетание с техникой для ионизации, кондиционирования, подогрева, осушения либо увлажнения воздуха.
  5. Отсутствуют расходы на электроэнергию.

К недостаткам относятся: низкая интенсивность воздухообменного процесса; отсутствие возможности регулировки системы; недостаточная скорость воздушных масс приводит к образованию конденсата и плесневых грибков. Максимальная эффективность естественной вентиляции обеспечивается только в холодное время года и в ветреную погоду.

Общая информация про вентиляционные каналы

Вентканалы – это изделия из разных материалов, полые внутри.

Они выполняются в виде трубопроводов или отверстий в кладке стен, по которым циркулируют воздушные массы.

Функциональное предназначение

Каналы вентиляции предусматриваются в помещениях разного назначения: жилых, производственных, общественных и т.д. Они выполняют такие задачи:

Удаление излишнего тепла. Эта проблема характерна как для жилых, так и для промышленных зданий. В домах избыточное тепло может образовываться от концентрации солнечных лучей или приготовления пищи. В промышленных зданиях повышенные температуры могут быть из-за условий осуществления технологических процессов.
Устранение избыточной влаги. Для жилых домов это характерно в ванных комнатах и кухнях. В промышленных зданиях избыток влаги может мешать производственным процессам, что также обуславливает наличие вентканалов.
Удаление вредных химических соединений. Такая необходимость появляется на объектах, где в процессе работы в воздух выбрасываются загрязняющие элементы. Например, в химических цехах, лабораториях, помещениях, где применяются лакокрасочные материалы. В домашней обстановке вредные вещества могут образовываться в процессе приготовления пищи.
Увеличение содержания кислорода. Уровень этого элемента устанавливается и контролируется СанПиН. Он не должен опускаться ниже заданной величины, особенно в спальных комнатах.
Устранение пыли. В домашних условиях бытовые мелкие частицы могут стать причиной аллергии. В производственных помещениях тяжелая пыль влечет за собой развитие заболеваний

Поэтому важно устанавливать вентиляционное оборудование для ее удаления.
Увеличение пожарной безопасности. Установки системы вентиляции играют большую роль в предотвращении и устранении пожаров и их последствий

Они работают в комплексе с датчиками задымления и т.д.

Каналы вентиляции удаляют излишки тепла из помещения.

Месторасположение

В жилых домах вентиляционные каналы устанавливаются в тех комнатах, где наблюдается повышенная влажность или обилие неприятных запахов. Чаще всего это ванная, туалет и кухня. По строительным правилам в каждом таком помещении предусматривается вентканал. Однако это не всегда бывает возможным из-за длины стен. В таких случаях допускается установка одного канала на 2 смежных помещения. При этом вверху стены ставится специальная решетка. Нельзя сооружать вентканалы в наружных стенах, т.к. из-за разницы температур возникает промерзание.

В промышленных зданиях месторасположение определяется назначением помещения. Вентканалы устанавливаются там, где это необходимо, например в цехах с повышенной влажностью, наличием вредных веществ, пыли и т.д. Кроме того, в санузлах, душевых и раздевалках также предусматриваются каналы вентиляции.

Основные параметры

Габариты канала в стене составляют 270*150 мм или 150*150 мм. Минимальный зазор между ними – 120. В кирпичной кладке вентканалы нужно располагать в 1 ряд, если стена толщиной менее 380 мм. Точные габариты устанавливаются расчетами в зависимости от мощности источников энергии. Например, для 3,5 кВт рекомендуемый размер – 150*150, для 5 – 150*200. Если мощность превышает 5 кВт, то габариты будут 150*270 мм.

Принцип работы

Система вентиляции в многоэтажных домах (выше 4) выглядит следующим образом. Обустраивается вертикальный канал, его называют «ствол». От него отходят в бок ответвления – «спутники». В каждой квартире устраиваются вентиляционные отверстия на кухне, в туалете и в ванной. Через них воздух оказывается сначала в «спутниках», а затем в «стволе».

Принцип работы вентиляционных каналов.

В частных домах предусматривается естественная вентиляция. Воздух циркулирует из-за разницы температур.

Виды систем вентиляции

Современные системы вентиляции и кондиционирования воздуха способствуют его притоку в помещение и помогают регулировать его температуру. Они имеют довольно развёрнутую классификацию в зависимости от способа работы и технических характеристик.

Естественная и принудительная вентиляция

Воздухообмен в помещении может быть организован естественным путём или с помощью специальных устройств для притока и оттока воздуха. В зависимости от способа действия виды систем делятся на естественные и принудительные.

  1. Естественная вентиляция действует за счёт разницы температур и давления в помещении и за его пределами. Она организуется при помощи двух открытых каналов. Так, отверстие или труба для притока воздуха обычно располагается в нижней части комнаты. Поступающий холодный воздух, нагреваясь, поднимается наверх под действием физических законов, где расположен канал для вывода воздушных масс. Естественная вентиляция очень проста в установке, однако она обладает низкой эффективностью в тёплое время года, когда температура в здании и на улице практически не отличается.
  2. Принудительная вентиляция работает благодаря вентиляторам, вытяжкам и кондиционерам, которые нагоняют в комнату свежий воздух и выводят застоявшийся. Такая система имеет более сложное строение, однако она отличается удобством и универсальностью. Приточные и вытяжные каналы можно расположить в любом месте квартиры и выставить на нужном режиме, они будут эффективно работать как зимой, так и летом.

Направление воздушного потока

Вентиляционные системы классифицируются также в зависимости от направления воздушного потока. По этому признаку они подразделяются на приточные и вытяжные конструкции. Как следует из названия, приточные детали отвечают за поступление свежего воздуха в помещение, а вытяжные – за вывод загрязнённых масс через вентиляцию.

Устройства, входящие в систему вентиляции, также подразделяются в зависимости от направления, которое они придают воздушному потоку.

Вычисление и расчет вентиляционных каналов

Вычисление естественной системы проветривания канального вида сближается к установлению активного разреза воздуховодов, какие с целью доступа необходимого числа воздуха выражают противодействие, надлежащее вычисленному напряжению.

Для самого длительного тракта сети устанавливают издержки напряжения в каналах воздуховода как сумму издержкой напряжения в абсолютно всех его местах. В каждом из них издержки давления формируются с потерь на трение (RI) и издержек в местах противодействия (Z):

  • где R — удельная потеря напряжения по длине участка от трения, Па/м;
  • l — длина участка, м.

Площадь живого сечения воздуховодов, м2:

  • где L — расход воздуха, м3/ч;
  • v — скорость движения воздуха в воздуховоде, м/с (равна 0,5… 1,0 м/с).

Задавая скорость движения воздуха по вентиляции, и прочитывают площадь его активного сечения и масштабы. При помощи специализированных номограмм либо табличных расчётов для округлой формы воздуховодов устанавливают издержки напряжения на трение.

Организованный и неорганизованный вид

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

Классификация систем отопления

Задачей любой системы обогрева является поддержание заданной температуры внутри помещения в то время, когда температура окружающей среды может значительно изменяться в зависимости от сезона и географического расположения. Для обеспечения заданного режима необходимо компенсировать потери тепла, возникающие вследствие разности температур, за счет подвода тепловой энергии.

Системы обогрева предназначены для компенсации всех видов тепловых потерь: как трансмиссионных (через элементы здания), так и вентиляционных (с притоком холодного воздуха снаружи и потерями теплого воздуха).

Существуют три основных вида обогревательных систем:

  • передающие тепло излучением (инфракрасные системы);
  • конвекционные;
  • обогревающие подачей теплого воздуха.

Типы оборудования.

Назначение вентиляции

Вентилирование помещений любого назначения необходимо. Без этого невозможно обеспечить здоровый микроклимат внутри сооружений, где живут и работают люди. Вентиляционные процессы не тождественны простому проветриванию.

Они базируются на расчетах необходимого объема поступления свежего и чистого воздуха снаружи и удаления отработанного воздуха в атмосферу. Для этого создаются специальные каналы, по которым циркулирует воздушный поток.

Описанные выше функции осуществляет система вентиляции. Ее главная задача — вовремя и в достаточном объеме подавать уличный воздух в помещения здания и одновременно выводить загрязненный воздух обратно в атмосферу.

Таким образом, работа рассматриваемой системы должна обеспечивать полное обновление воздушных масс за расчетный период. Это способствует нормализации состава воздуха, увеличивая содержание кислорода и, соответственно, понижая уровень углекислого газа.

Кроме того, наблюдается стабилизация относительной влажности воздуха на оптимальном для жильцов уровне. При нормальной работе системы вентилирования в комнатах никогда не появится плесень и грибок.

Здоровая атмосфера способствует нормальному самочувствию и высокой работоспособности человека. Во многом это заслуга правильно организованной вентиляции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
