Вентиляция бани своими руками: вентиляция пола, схема, видео

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

  • Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
  • В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
  • Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

  • столярные/промышленные инструменты;
  • гофрированные трубы (необходимая длина – 150 сантиметров);
  • вентиляционные решетки;
  • специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

  • проделывание отверстий между черновым/финишным напольным покрытием;
  • выведение на крышу вентиляционной трубы;
  • установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

Вентиляция в бане как сделать правильно своими руками

Вентиляция в бане как сделать правильно своими руками? Что бы ответить на этот вопрос, необходимо понимать, что это комплексное мероприятие, которое включает в себя:

  • Вентиляцию парилки
  • Вентиляция душевого помещения и туалета
  • Вентиляция комнаты отдыха
  • Вентиляция фасада при дополнительном утеплении

Вентиляция в бане

Рассмотрим более подробно все эти моменты.
Стандартная схема вентиляции любой бани включает отверстия или каналы, обеспечивающие приток свежего воздуха и вывод отработки в равном объеме с сечением от 24 мм2 на каждый кубометр помещения. Точная общая площадь приточных и вытяжных отверстий для естественного вентилирования и потребность в установке принудительных вентиляторов обосновывается расчетом.

Приведенные нормы актуальны при одновременном нахождении в парилке от 1 до 3 человек. В более просторных банях кратность воздухообмена корректируется с учетом потребности в свежем воздухе от 20 м3/час на каждого человека.

В частных саунах и банях контролировать этот показатель можно путем установки на отверстиях регулируемых заслонок или вводом в схему принудительных вентиляторов, с блоком управления, размещенным в сухих зонах за пределами парилки. При всех преимуществах автоматизированных систем (точность, возможность настройки разных режимов, включение в нужный момент), их установка обходится дороже.

Самостоятельный монтаж таких систем в частных банях (установка вентиляторов блока управления и датчиков) возможен, но их проектирование стоит доверить специалистам.

При ограниченном бюджете или планировании заложения простой системы вентиляции в парилке своими силами выбирается одна из следующих схем:

При обустройстве вентиляции в парилке категорически не рекомендуется размещать приточные и вытяжные отверстия на одном уровне или монтировать каналы для вывода отработки ниже окон или щелей, подающих свежий воздух (исключение делают лишь для систем с принудительными вентиляторами).

Сечение подающих и выходных каналов должны соответствовать друг к другу, отклонения от площади вытяжных каналов в меньшую сторону относят к грубым ошибкам. Максимальная эффективность распределения конвекционных потоков и естественного проветривания парилки достигается при небольшом увеличении диаметра вытяжных каналов.

К общим рекомендациям и требованиям технологии также относят:

Оптимальные результаты достигаются при заложении каналов нужного сечения на этапе строительстве бани, в кирпичных или каркасных стенах, с обязательной изоляцией участков примыкания пеной или утеплителем. Исключение делают лишь для бань из сруба, вентилируемых естественным путем через специально оставленные щели в стенах и через пол. Но при большой площади и интенсивной эксплуатации парилки такого проветривания может быть недостаточно.

Образуемые конвекционные потоки в любом случае не должны препятствовать работе печей. При размещении печи в другом, смежном помещении и обогреве парилки через топочные каналы приточные каналы рекомендуют располагать под настилом пола или размещают как можно ниже. С целью снижения рисков забивки приточных каналов мусором их отверстия закрываются решетками не только снаружи, но и внутри.

Отдельного внимания заслуживает вопрос организации вывода продуктов сгорания. В парилках с газовыми, мазутными или дровяными печами помимо стандартных вытяжных отверстий обязательно закладывается отдельный дымоход и открывающая наружу форточка. Это же окошко используется для залпового проветривания помещения или при необходимости разового увеличения объема поступающего свежего воздуха (например, при эксплуатации парной в интенсивном режиме или недостаточной сухости пара).

Вентиляция в парилке

Как выбирается вентиляция для разных видов бань?

Существует несколько видов данных сооружений, отличающихся названием, устройством и параметрами. Поэтому для каждого отдельного варианта выбирается оптимальная схема.

Каркасное строение

Вентиляция в каркасной бане должна быть качественной и эффективной, так как строение отличается высокой герметичностью и хорошими теплоизоляционными и пароизоляционными параметрами. Поэтому здесь обязательно формируется качественный приток кислорода и отток отработанного воздуха.

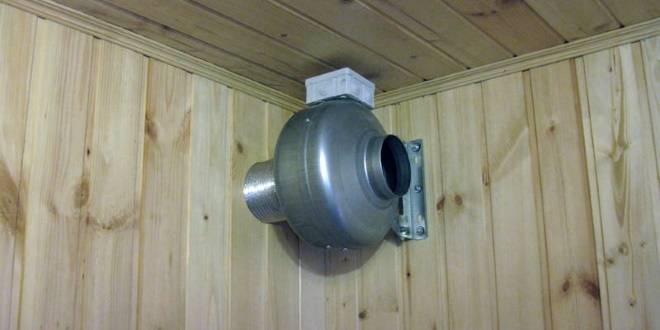

В каркасной бане вытяжной вентилятор располагают под потолком

Приточная вентиляция обычно представлена небольшим отверстием рядом с полом помещения, а отток обеспечивается вытяжным вентилятором, располагающимся под потолком.

Деревянная баня

Формируется строение с применением натуральной древесины, обладающей уникальной способностью пропускать воздух, поэтому такое сооружение считается «дышащим».

Однако все равно вентиляция непременно создается даже в таком сооружении. Неплохим выбором считается естественная система, сформированная из двух отверстий. Желательно оснащать их специальными крышками для регулирования системы.

Строение из пеноблоков

Для бани, построенной из пенобетона, наиболее часто используется естественная вентиляция. Для этого формируется в каждом помещении по два отверстия.

В бане из пеноблоков предпочтительна естественная схема воздухообмена

Наружная облицовка такого строения обычно осуществляется с помощью сайдинга, поэтому из блоков излишки влаги легко выходят наружу за счет прекрасной вентиляции пространства между облицовкой и стенами.

Баня из сруба

Такое строение возводится с учетом многочисленных нюансов и правил, причем они касаются не только строительства сооружения, но и формирования в нем оптимальных условий для банных процедур. Сюда относится и вентиляция, поэтому изначально делаются специальные приточные отверстия, обеспечивающие приток холодного воздуха с улицы. Они располагаются непременно внизу помещения, но в непосредственной близости к печке, чтобы гарантировался быстрый нагрев поступающего воздуха.

Приточное отверстие должно располагаться как можно ближе к печке

Тяга обеспечивается либо печкой, либо электрическим вентилятором. Нередко для такого строения выбирается система, при которой теплый свежий воздух поступает в соседние с парилкой помещения. В этом случае не будет возникать вопрос, как сделать вентиляцию в предбаннике или иных комнатах.

Баня с бассейном

Нередко возводятся бани, оснащенные бассейном. Помещение, в котором он находится, нуждается в высококачественной вентиляции, так как иначе постоянно будет появляться конденсат.

Вытяжка в такой бане располагается вверху, поскольку именно здесь скапливается влажный и теплый воздух. Она обязательно должна быть принудительной. Желательно изначально формировать приточно-вытяжную систему, работающую от электричества.

Русская баня

Данное сооружение считается наиболее востребованным и часто возводимым. Вентиляция в русской бане предполагает обычно формирование приточного отверстия рядом с каменкой, что обеспечивает постоянное поступление свежего воздуха в сооружение.

Под потолком организуется вытяжное отверстие, оснащенное заглушкой, позволяющей регулировать владельцам помещения вытяжку.

Как сделать вытяжку в бане

Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.

Вытяжка в бане: схема

Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.

Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:

  1. Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
  2. Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
  3. Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.

Своими руками: как правильно сделать

Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.

ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.

Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.

Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.

Полезное видео

Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:

https://youtube.com/watch?v=1X1kLtMZPe0

+++
Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.

Может еще понадобиться из раздела вентиляции для бань:

  • как сделать своими руками;
  • вентиляция бань по их видам;
  • вентиляция в парилке.

Различные схемы вентиляции в бане

  1. Естественная, основанная на принципе конвекции, когда возникает разница давления нагретого воздуха внутри и холодного снаружи, оно включает эффект ветрового напора через щели в стенах, дверных и оконных проёмах.
  2. Механическая, с возможностью фильтрации воздуха — осуществляется с помощью контролирующих приборов.
  3. Комбинированная, когда эффект естественной вентиляции создаётся при использовании вентилятора.

Велика потребность в эффективной вентиляции в банях, оборудованных котлами под газ, жидкое или твёрдое топливо, которое отбирает в помещении часть воздуха для горения.

Нужна ли вентиляции пола в бане

Особое устройство пола (так называемые «вентилируемые полы») способствуют воздухообмену в банных секциях. Постоянно взаимодействуя с водой, без системы просушки, деревянный пол приходит в негодность уже через 5 лет. Как сделать вентиляцию в бане через пол, чтобы на нем не было плесени:

  • небольшие отдушины под полом в фундаменте бани для создания потока;
  • пол настилается со щелями до 1см;
  • отверстия для приточного воздуха закладывают в параллельных стенах, закрыв их решётками от грызунов;
  • при установке печи чистовой пол укладывают несколько выше поддувала, тогда печь выполняет функцию вытяжки;
  • для естественной просушки после завершения банных процедур двери оставляют открытыми.

Схема № 1 (приточная вентиляция в бане)

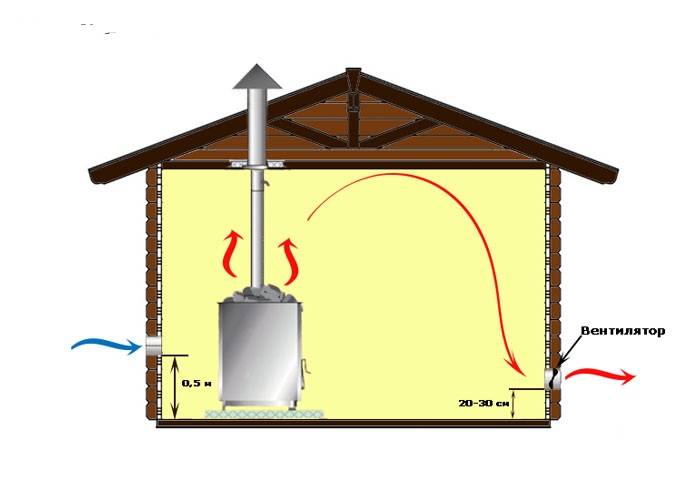

Заборная отдушина находится за печью, в полуметре (20-50 см) от пола. Выводящая отдушина проектируется на противоположной стене на треть метра ниже потолка. Снижение эффекта от такой вентиляции связано со скоростью подъёма нагретых потоков, что мешает углекислому газу выйти наружу, полностью перемешавшись с основной массой.

Схема № 2 (принудительная вентиляция в бане)

Такая схема применяется, если в парной только одна наружная стена, и требует дополнения отдушины нагнетающим вентилятором. Обе отдушины делаются на одной стене, но на разных уровнях. Выпускная по такому же принципу, как и в предыдущей схеме, а впускная на треть метра выше пола.

Схема № 3

Оба продуха проектируются примерно на одной высоте от пола, но на противоположных стенах. По такой схеме работы вентиляции понадобится вытяжной вентилятор в отдушине, для выброса отработанного воздуха наружу.

Схема № 4

Это оптимальный выбор для бани с проливными полами. Воздух из заборной отдушины за печью, циркулируя и остывая, опускается под пол и по вентиляционному отводу выходит наружу.

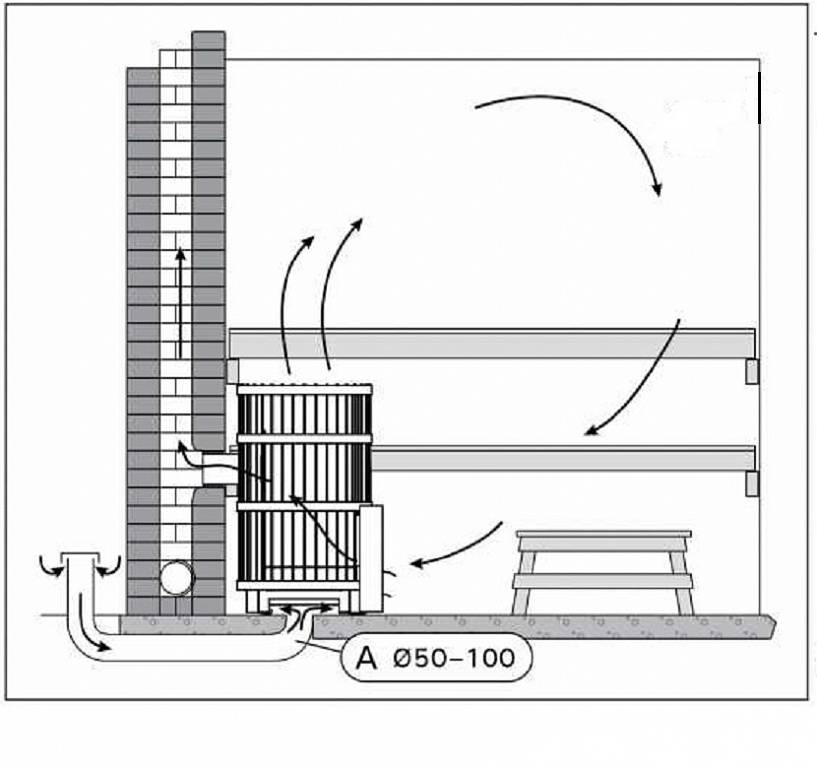

Схема № 5 (вентиляция в бане при помощи печного поддувала)

В тему:

Этот выбор хорош для бань, функционирующих постоянно, без отключения печи. В этом случае приточный проём проектируется в 20-30 см от пола напротив печи, а вытяжкой становятся топка с поддувалом.

В практике существуют комбинированные схемы вентиляции бань, которые, по сложности устройства находят применение только у специалистов.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

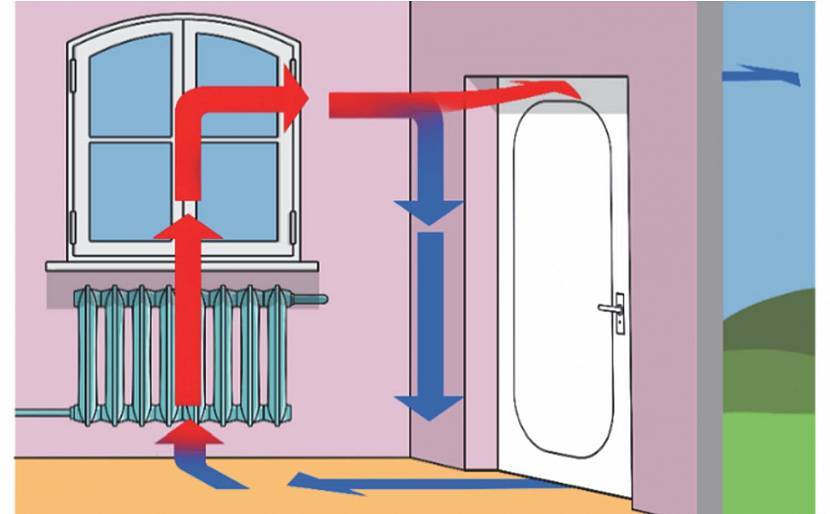

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

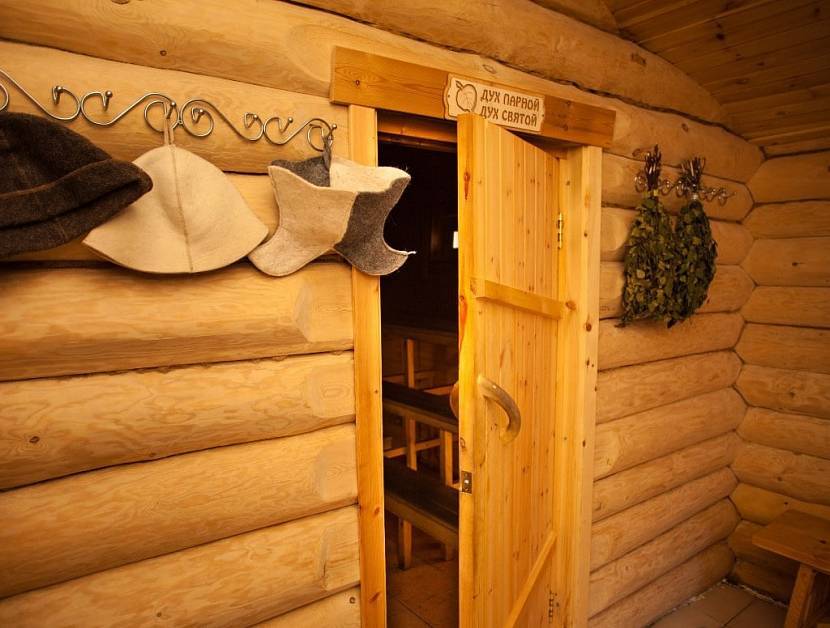

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

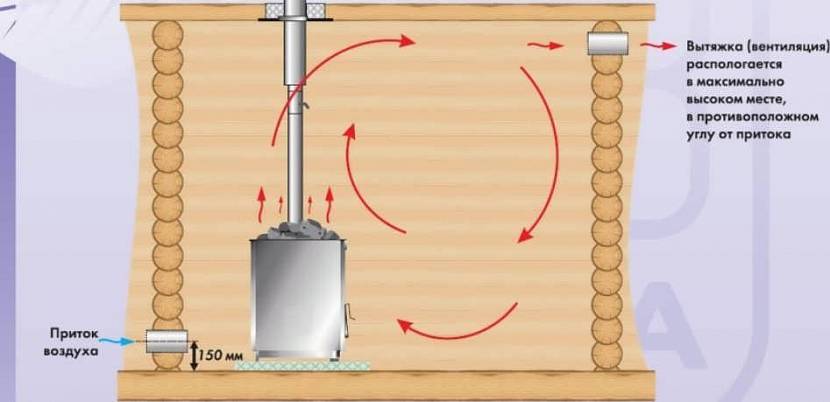

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

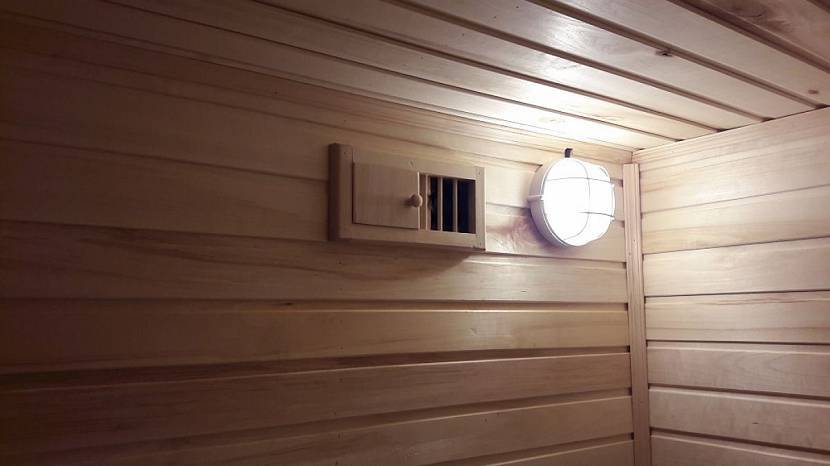

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Как сделать вентиляцию в парилке бани

Режим вентиляции парилки отличается от других помещений бани так же, как сама парилка отличается от них своей экстремальностью. В русской бане во время парения вентиляция перекрывается на время. Но в то же время она крайне важна для насыщения парилки кислородом, равномерного нагрева, распределения воздушных потоков.

Более подробная информация на эту тему найдется в статьях про вентиляцию парилки и про устройство вентиляции в целом. В частности, среди отлично зарекомендовавших себя способов вентиляции этого помещения можно назвать вентиляцию басту. Но и о ней можно прочитать в упомянутых статьях.

Как сделать вентиляцию в уже построенной бане?

На обустройство вентиляции сауны в частном доме уходит немало времени. Особенно тогда, когда она не подготовлена на этапе разработки проекта, и владелец убедился в ее необходимости только сейчас. И назревает вопрос – из чего сделать вентиляцию в бане, чтоб прослужила долгие годы и справлялась с предусмотренными функциями, и с чего вообще начать.

Если отдушина в бане представляет собой окно, а печка стоит в парилке, вентиляция проводится и без сверления специальных отверстий. Только тогда понадобится использовать тягу каменки в качестве вентиляционной и регулярно проветривать используемое помещение. Конечно, полноценной вентиляцией бани в парилке это нельзя назвать, но ввиду частых сложностей того, как сделать вытяжку в бане готовой, некоторые решают прибегнуть к такому варианту.

Он имеет ряд недостатков:

  • С открытием окон и дверей не настолько ощутимо понижается температура помещения, как перегоняется пар. И вместо улицы он попадает внутрь, от чего образуется конденсат.
  • Для получения тяги от печи нужны отверстия в нижней части двери в парной для вентиляции. По нему осуществляется приток из остальных комнат, где воздух тянется с улицы по щелям.
  • При неправильной эксплуатации шибера и печных створок есть риск отравиться угарным газом. Поскольку открываются они до упора для увеличения воздухообмена, а для сокращения шибер прикрывают не до конца. Закрытый и с плохо прогоревшими дровами он может привести к проблеме с газом.

Помните, что приточно-вытяжная вентиляция в бане является неотъемлемым элементом безопасности и целиком заменить ее не удастся ни постоянным проветриванием, ни более редкими походами в парилку.

Вентиляция в парилке бани: схема

Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:

  1. самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
  2. остальные можно пустить по периметру потолка;
  3. размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.

Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.

ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков. Мы рекомендуем применять заслонки или заглушки для ручной регулировки

Мы рекомендуем применять заслонки или заглушки для ручной регулировки.

Вентиляция в парной русской бани: схема

Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.

Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)

О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.

Как это показано на схеме:

Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)

Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.

Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.

СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.

Более 10 разных схем вентиляции бани смотрите в этой статье.

В моечной бани

Средняя температура воздуха в моечной — 27-30 С. Интенсивный воздухообмен, как в парной, там не нужен. Забор воздуха в парную можно осуществлять из моечной. Многим удобна планировка бани, когда парное отделение компактное, а моечная довольно просторная, например, там обустраивается бассейн.

В этом случае делается вентиляция парной с топкой снаружи.

Топка и отопительный щиток выводится в моечную.

Такая конфигурация бани удобна в эксплуатации.

Для нагрева требуется небольшое количество дров.

В моечной предусматривают стандартную приточно-вытяжную вентиляцию. Трубы удобнее всего располагать над потолком и под полом, но в самом полу вентиляционные решетки не делаются.

Расположение объемных воздуховодов и вентиляционных каналов в стенах неудобно. На типовых проектах бань такое решение встречается редко, так как там малая толщина стен.

Система вентиляции в бане из сруба вообще не имеет возможности прокладки воздуховодов в стенах. Их располагают только под потолком (вытяжка) и под полом с подъемом решетки на 0,2 м (приточное отверстие).

Информация. Когда моечная и парная не используется (баня стоит без отопления) все вентиляционные заслонки нужно открывать. Когда баня будет топиться, в ней уже заранее будет самый свежий воздух.

Особенности обустройства

Прежде чем начинать сборку вентиляции в бане нужно изучить особенности ее обустройства. Для этого необходимо рассмотреть отдельные моменты монтажа разных элементов конструкции для вентилирования помещений.

Расположение, размер и количество окон

Некоторые банщики думают, что при наличии окна в помещении плохо сохраняется тепло, но это ошибочное мнение. Окно будет не только источником естественного света, но и поможет в вентиляции бани.

Опытные банщики рекомендуют устанавливать в парилке два окна:

  1. На уровне полок. Если посетителям парилки станет плохо, можно приоткрыть окно, чтобы состояние нормализовалось.
  2. Под полками. Оно нужно, чтобы после банных процедур быстро высушить лежаки от влаги.

Дополнительно нужно поставить окно внутри моечной. Оно поможет ускорить естественную вентиляцию после проведения водных процедур.

Вентклапаны

Вентиляционные клапаны — элементы систем подачи, отвода воздуха, которые монтируются на приточных, вытяжных каналах. Существует два вида вентклапанов:

  • КПВ — устанавливается на принудительных магистралях подачи воздуха;
  • КИВ — осуществляет инфильтрацию воздушного потока.

По внешнему виду, принципу работы они практически не отличаются. Устанавливать вентклапаны нужно на несущей стене. Изготавливаться эти детали должны из жаропрочных материалов.

Создание отдушин

Второе название отдушин — продухи. Их делают в крыше постройки, нижней части стен, у пола. Располагать их нужно на расстоянии 2 метра друг от друга. Если в постройке есть цокольный этаж, отдушины должны быть в его стенках, которые выходят на улицу. На любой продух необходимо закреплять решетки, чтобы через них в дом не могли попадать грызуны.

Монтаж вытяжки

Установить вытяжку в бане просто. Чтобы не допустить ошибок, нужно учитывать некоторые нюансы:

  1. Объем поступающего воздуха в помещения не должен быть меньше выводимого за 1 единицу времени.
  2. Скорость воздуха на прямых отрезках магистрали не должна превышать 5 метров в секунду.
  3. Чтобы рассчитать оптимальный диаметр трубок вентиляции, рекомендуется использовать специальную таблицу. Найти ее можно в интернете.

Сама по себе вытяжка изготавливается из гофры, один конец которой заводится внутрь помещения, второй — наружу. С двух торцов на нее одеваются решетки.

Применение вентиляторов

Чтобы сделать рабочую систему принудительного вентилирования воздуха, нужно подготовить элементы для сборки:

  • сетчатую мембрану;
  • заслонки;
  • термометр, гигрометр;
  • корпус для воздуховода;
  • вентилятор.

Решетка нужна, чтобы внутрь вентилятора не попадали различные насекомые, грязь.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
