Уличная камера
Сложнее всего спрятать, замаскировать видеокамеру, расположенную на улице. Контуры стены дома, входной группы или забора всегда понятны и предсказуемы и любой выступ будет расценен как вероятное место расположения следящего устройства. При этом камера должна обеспечивать и контроль придомовой территории, и проверку всех входящих в дом, и слежение за порядком на площадках для детских игр. Среди приемлемых вариантов:
- разместить устройство за резными наличниками окон или в любых других элементах декоративного убранства дома;
- поместить видеокамеру в основании флюгера;
- также установить девайс в домофоне;
- воспользоваться в этих целях почтовым ящиком;
- поместить камеру в кормушку для птиц, это решение потребует сокрытия проводов. Можно на этом же дереве разместить декоративную подсветку, которая и обеспечит необходимое питание;
- использовать
Все способы спрятать камеру должны обеспечивать ее сохранность от изменений температуры, дождей и града, поэтому выбранный способ должен обеспечивать не только скрытность размещения, но и безопасность корпуса. Также стоит учесть, что сбор видеоинформации без информирования об этом граждан карается административными штрафами, поэтому размещение скрытых устройств без предупреждения о том, что на территории ведется видеонаблюдение, позволено только в частных пространствах.
Другие статьи:
- Видеонаблюдение в офисе
- Датчики температуры воздуха — общие понятия и применение
- Основные принципы при проектировании системы видеонаблюдения
- Датчики температуры воздуха — общие понятия и применение
Видеонаблюдение для частного дома: состав системы
После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:
- Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
- Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
- Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
- Блок питания камер (подбирается в зависимости от потребления электроэнергии).
Охранное видеонаблюдение для дома: состав аппаратуры
Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.
Основное — это правильно расставить камеры и определиться с их параметрами
Кроме того, нужны будут некоторые материалы для монтажа:
- Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
- Кабель для подключения питания (ШВВП или ПВС).
- Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).
Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.
Дополнительные элементы системы
Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.
Система видеонаблюдения с выходом в интернет и удаленным доступом к информации
Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.
Проводная или беспроводная
Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.
Если есть возможность, лучше тянуть провода — надежнее
Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.
Схема расположения видеокамер и прочего оборудования
При создании на дачном участке охранной системы важно учесть не только количество камер и требуемое оборудование, но и такой важный фактор, как параметры видеозаписывающих устройств и место их размещения. Камеры наружного наблюдения, в зависимости от модели, имеют определённый угол обзора и дальность действия
По этим показателям и определяется контролируемая зона. Средства видеонаблюдения необходимо размещать таким образом, чтобы максимально уменьшить количество мест, не попадающих в объектив. Также нужно монтировать оборудование таким образом, чтобы движущийся объект всё время находился в поле зрения наблюдателя. Не менее важно исключить возможность засветки камер от сильных источников света: солнце, прожектор, фары автотранспорта. Для этого необходимо не только учесть место установки оборудования, но и высоту, и угол наклона корпуса. Самая распространённая схема установки камер — по углам участка и дома, с таким учётом, чтобы полностью контролировался периметр.
Схема расстановки видеокамер и прочего оборудования на даче и участке
Что собой представляет система видеонаблюдения?
Для того чтобы организовать видеонаблюдение своими руками, необходимо ознакомиться со всеми типами возможных систем, а также их устройством. Сделать это не так уж сложно, если четко придерживаться инструкций. Система видеонаблюдения представляет собой сложную сеть из одной или нескольких видеокамер, некоторые из которых могут быть оснащены микрофоном, а также источника питания и пишущего устройства. Раньше это были огромные бобинные магнитофоны, затем они сменились видеокассетами нескольких размеров, а сегодня – это диски CD, flash-накопители и винчестеры. В качестве пишущего устройства может выступать специальный регистратор изображения или отдельный компьютер. Структурно система видеонаблюдения, своими руками сделанная, состоит из следующих функциональных блоков:
- устройство приема видеоинформации,
- канал передачи данных,
- источник питания,
- пишущее устройство,
- расширитель каналов приема видеоданных – мультиплексор.
Весь наблюдаемый комплекс можно разделить на несколько зон:
- контролируемая зона,
- неконтролируемая.
В качестве контролируемой зоны при охранных системах может выступать весь досягаемый периметр и площадь, кроме комнат WC.
Контролируемая зона имеет также несколько секторов:
- комната охраны,
- весь остальной периметр.
Основные нюансы подключения
Подключение видеоглазка, так же как и его установка, не составляют большого труда. Самое главное найти подходящее место для его размещения. В этих конструкциях видеокамера в точности повторяет размеры обычного дверного глазка, поэтому самый простой вариант это убрать оптический глазок и вместо него установить видеосистему.
Но здесь есть некоторые нюансы. Прежде всего, потенциальные злоумышленники могут просто заклеить или замазать отверстие объектива видеокамеры любым подручным средством. Также хулиганы могут разбить объектив и вывести камеру наблюдения из строя.
Поэтому видеоглазок следует устанавливать таким образом, чтобы его не было заметно, но чтобы он показывал полную картинку перед дверью. Старый глазок можно оставить на месте, а для миниатюрной видеокамеры нужно просверлить отдельное отверстие. Объектив видеокамеры можно скрыть в декоративном номере квартиры. Видеоглазки, устанавливаемые на входных дверях загородных домов, замаскировать намного проще. После выбора места и установки камеры нужно разобраться, как подключить видеоглазок.
Дверная видеосистема может иметь несколько конструктивных решений:
- Моноблок, где камера и компактный дисплей монтируются на дверном полотне;
- Камера и блок отображения соединены кабелем;
- В видеокамеру встроен передатчик, и изображение передаётся по радиоканалу.
В первом случае работу может выполнить сам хозяин квартиры. Достаточно просверлить в дверном полотне сквозное отверстие под камеру наблюдения и, действуя по инструкции, установить на двери камеру и дисплей и соединить их разъёмом.
Второй вариант предполагает установку монитора в любом месте жилого помещения, а соединение камеры и блока осуществляется с помощью специального кабеля. Этот кабель содержит два провода для подачи на камеру напряжения питания и экранированный проводник для передачи видеосигнала.
Какую систему выбрать

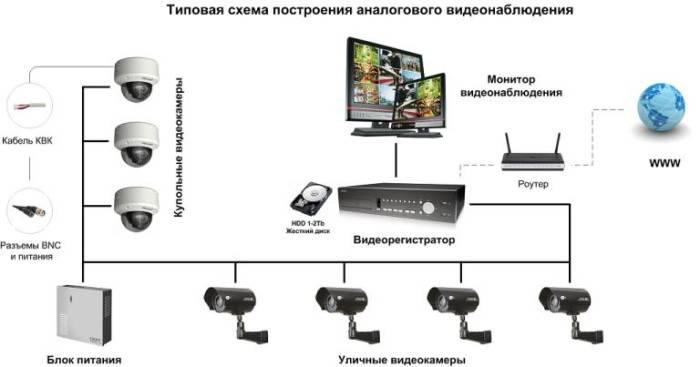

Аналоговая система видеонаблюдения
Современные системы видеонаблюдения подразделяют на аналоговые и цифровые. Принято считать, что аналоговый способ – это вчерашний день. Но это ошибочное мнение. Какой же метод видеонаблюдения использовать? Чем они отличаются между собой? Все зависит от того, какие функции возлагаются на всю систему видеонаблюдения. Например, аналоговые системы можно устанавливать на объектах с небольшой площадью, не требующих круглосуточного контроля. Такое наблюдение чаще всего используются в кафе, офисах, на стоянках, в домах, квартирах и т.д.
Цифровая система видеонаблюдения
Система наблюдения состоит из таких основных элементов:
- Видеокамера.
- Видеорегистратор (обрабатывающее устройство).
- Монитор.
Камера считывает информацию. Затем полученное изображение уходит через видеокабель на видеорегистратор, где происходит обработка видеосигнала, и только после этого вы видите на мониторе реальную картину происходящего. Сам регистратор производит запись обработанной картинки на встроенную память. Позднее при необходимости вы сможете просмотреть эту запись.
Комплект видеонаблюдения
Итак, перед тем как в руки брать дрель, стоит разработать план, то есть заранее определиться, сколько камер вам понадобится. Затем нужно изобразить схематично их расположение, а также места, где вы будете осуществлять прокладку проводов от видеорегистратора к видеокамерам.
Металлорукав герметичный в ПВХ-изоляции с протяжкой
При прокладывании проводов важно учитывать, где проложены уже действующие кабели напряжения. Не допускайте, чтобы прокладка проводилась вблизи этих кабелей
В противном случае вы получите изображение с помехами. Необходимо вести провода на расстоянии не менее 1 метра от действующей электропроводки. Если это не представляется возможным, то прокладка провода осуществляется в металлорукаве, с последующим занулением последнего.
Видеорегистратор
Сердце и мозг системы в одном лице. Это то, что нужно для подключения камер видеонаблюдения, на его жесткий диск ведется запись и им компенсируются ограничения функционала аналоговых устройств. Здесь главное выбрать, что будет выполнять такую почетную роль: специальное устройство (DVR) или же обычный персональный компьютер. DVR обгоняет ПК по стабильности на пару порядков (специализированное устройство всегда лучше разнопланового комбайна), однако является довольно дорогим средством
Самыми важными особенностями, на которые стоит обращать внимание, являются:
размер жесткого диска; текущие реалии таковы, что разница в денежном эквиваленте между аналогичными по производительности винчестерами на 250 ГБ и на 1 ТБ настолько мала, что выбор в пользу более объемного диска выглядит самым предпочтительным;
возможность выхода в интернет — некоторые устройства (как и подавляющее количество ПК) позволяют их использование в качестве веб-сервера для быстрого доступа через Сеть или ведения прямой записи на удаленное (облачное) хранилище данных;
количество разъемов для камер; это применимо в основном для аналоговых устройств, где никакого другого соединения, кроме как через коаксиальный кабель, быть не может.
В дополнение к видеорегистратору обычно покупается роутер (для соединения с Всемирной паутиной и подключения беспроводных камер), а также монитор, блоки питания и кабель (в зависимости от типа используемого оборудования).
Фото с сайта camafon.ru
Также для обеспечения дополнительной безопасности объекта можно озаботиться покупкой резервного питания. Если злоумышленники попытаются привести визуальное наблюдение в негодность, выключив электричество, то аккумулятор может продлить его жизнь на полчаса и заснять важную информацию.
Видеонаблюдение своими руками: законно или нет?
Владельцу частного дома легко оценить преимущества, которые дает система видеонаблюдения. Это возможность:
— видеть на экране сразу несколько объектов (двор, гараж, комнаты, лестницу);
— оценивать обстановку с разных ракурсов;
— быть в курсе событий, даже находясь вдалеке от дома.
Материал, отснятый камерами, можно записывать и при желании хранить. Иногда владельцы таких систем собирают у себя целые архивы. Но это уже по желанию, если вы видите необходимость хранения такой информации. Однако, если вы решили своими руками установить у себя дома систему видеонаблюдения, не забывайте, что несогласованная с жильцами дома, скрытая видеосъемка не законна. За такие противозаконные действия вы можете быть привлечены к суду.
Но это касается многоквартирных домов, если видеокамеры устанавливаются для каких-то подозрительных целей (например, для слежения за определенными лицами). В собственном коттедже, квартире или загородном доме владелец имеет полное право установить видеонаблюдение, поскольку оно имеет целью обеспечение безопасности его самого, членов семьи и имущества.
Если же какие-то комнаты сдаются в аренду, следует заручиться согласием жильцов на съемку. Несогласованная установка видеокамер – нарушение права личности на неприкосновенность частной жизни. На вопрос, можно ли вообще своими руками устанавливать видеонаблюдение, можно ответить однозначно – да, если вы достаточно грамотны в этом вопросе.
Подготовительный этап
Подготовительный этап очень важен, поскольку нужно определиться с оборудованием и основными нюансами его монтажа. Необходимо решить:
- откуда и каким образом будет вестись наблюдение;
- требуемое количество видеокамер, расход кабеля и прочих материалов;
- наличие дополнительного оборудования;
- время наблюдения (круглосуточно или определённый период времени);
- только видео или вместе со звуком;
- порядок монтажа кабеля и питания оборудования;
- порядок защиты оборудования от злоумышленников и негативного воздействия окружающей среды.
Систему нужно подбирать под конкретные задачи
Камеры видеонаблюдения могут быть для внутреннего и наружного использования. От места их расположения зависит необходимое количество кабеля и прочих расходных материалов.
Камера наблюдения своими руками: монтаж
- Этап первый: выбор программного обеспечения. Обычно в комплекте с IP-камерами идет специальный установочный диск с ПО. Его сперва нужно установить на ПК.
- Этап второй: подключение маршрутизатора. Если у вас уже есть старый роутер, подключенный к компьютеру по вай-фай, переходим к третьему этапу. Если нет, то новый роутер подключаем к ПК по беспроводной сети. Нам нужно подключить маршрутизатор к сети электропитания и вставить сетевой кабель. Затем выполняем подключение роутера к ПК и выполняем все необходимые настройки.
- Этап третий: подключаем видеокамеры. После того как вы установили ПО с диска, нужно подключить камеры к сети питания и соединить их с маршрутизатором через сетевой кабель. Затем можно переходить к настройкам камер непосредственно в программе. После выполнения настроек камеры автоматически перезагрузятся и смогут подключиться к маршрутизатору.
Схема подключения ip видеонаблюдения.
Последним барьером для полного перехода систем видеонаблюдения на системы, в основе которых лежат исключительно цифровые технологии, остался коаксиальный кабель, соединяющий видеокамеры и цифровой видеорегистратор. Компоненты современных цифровых систем (ip-камеры и видеосерверы) устанавливают между собой связь через обычные компьютерные сети или интернет (в том числе, используя беспроводные технологии). По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.
Для установления связи между компонентами цифровых систем в последнее время применяется витая пара. В камере наблюдения устанавливается передатчик изображения, а в видеорегистраторе-приемник. При помощи связи между ними по витой паре происходит прием-передача видеоизображения. Подобная система связи позволяет организовывать высококачественное видеонаблюдение на расстояниях до 3000 метров.
Схема построениясистемы IP видеонаблюдения
Самый простой вариант подключения IP-камеры – просто соединить камеру и персональный компьютер, оснащенный сетевой картой, при помощи специального кабеля. В зависимости от вида соединяемых компонентов цифровой системы различают два вида сетевых кабелей – так называемые «прямые» и «перекрестные». Первый вид кабелей применяется для подключения компьютера к коммутатору или модему. Второй служит для соединения, например, двух компьютеров между собой через сетевые карты без применения дополнительного оборудования. Для правильного выбора необходимого кабеля следует при покупке объяснить продавцу, что и к чему предполагается подключать с его помощью.
Когда необходимый для подключения IP-камеры к компьютеру кабель приобретен, остается просто соединить с его помощью компоненты системы и присвоить видеокамере IP-адрес. Для просмотра и сохранения видеоизображений необходимо установить программное обеспечение, обеспечивающее работу данной IP-камеры.
Обеспечить системе возможность подключения большего количества камер сможет сетевой коммутатор. Для записи, хранения и воспроизведения видеоинформации понадобится сетевой видеорегистратор (NVR). Полная функциональность системы достигается при наличии доступа к ней ip видеонаблюдения через Internet. В таком случае сетевой коммутатор подключают к маршрутизатору, имеющему доступ к Internet, через широкополосный модем или Ethernet-кабель. После выполнения всех необходимых настроек обеспечивается удаленный доступ к видеокамерам и регистраторам.
Требования к охранному видеонаблюдению
Чтобы понять, из чего должна состоять система видеонаблюдения за частным домом или коттеджем, надо определиться с тем, чего вы от нее ожидаете. То есть, надо определить задачи, которые видеоконтроль должен выполнять. Для этого ответьте на вопросы:
- Что надо отслеживать:
- подходы к дому (окна, двери);
- внутренняя территория (вся или какие-то объекты);
- подходы к территории (только входы или весь периметр, может требуется захватить часть прохода по улице);
- С какого расстояния различать, что за человек (степень опознавания и расстояние, с какого должны узнать).
- Необходимость вести запись. Тогда нужен жесткий диск. Его объем зависит от «желаемой глубины архива» и того, по какому принципу начинается запись:
- по движению;
- постоянно.
- Ночная съемка: нужна или нет.
- Возможность просматривать картинку с камеры через интернет с телефона.
- Надо ли просматривать изображение с камер на телевизоре.
Исходя из этих требований, подбирают состав видеонаблюдения для частного дома. Первое, с чем надо определиться — это с объектами наблюдения. То есть, надо знать, что вы хотите держать под контролем. Соответственно, определить места установки камер, их количество. Для этого понадобится план участка, на котором нарисуйте камеры и те объекты, которые они будут контролировать. Чаще всего это камера напротив входа в дом, в гараж и на участок. Одну ставят еще в гараже. По необходимости добавляют по углам участка или в ключевых точках.
Дистанционные системы видеонаблюдения
Практически все современные регистраторы могут передавать данные через сеть и управляться путем удаленного доступа с другого компьютера. Чтобы создать видеонаблюдение через интернет своими руками понадобятся:
- персональный компьютер, который имеет постоянный доступ в интернет,
- доступ для удаленной работы другого пользователя через интернет,
- устройство видеозахвата и камера CCTV,
- бесперебойное питание для камер и ПК,
- камеры по контролируемому периметру.
Все, видеонаблюдение через интернет своими руками готово. Остается только включить свой ПК и через интернет по заданному IP-адресу связаться с управляемым компьютером.

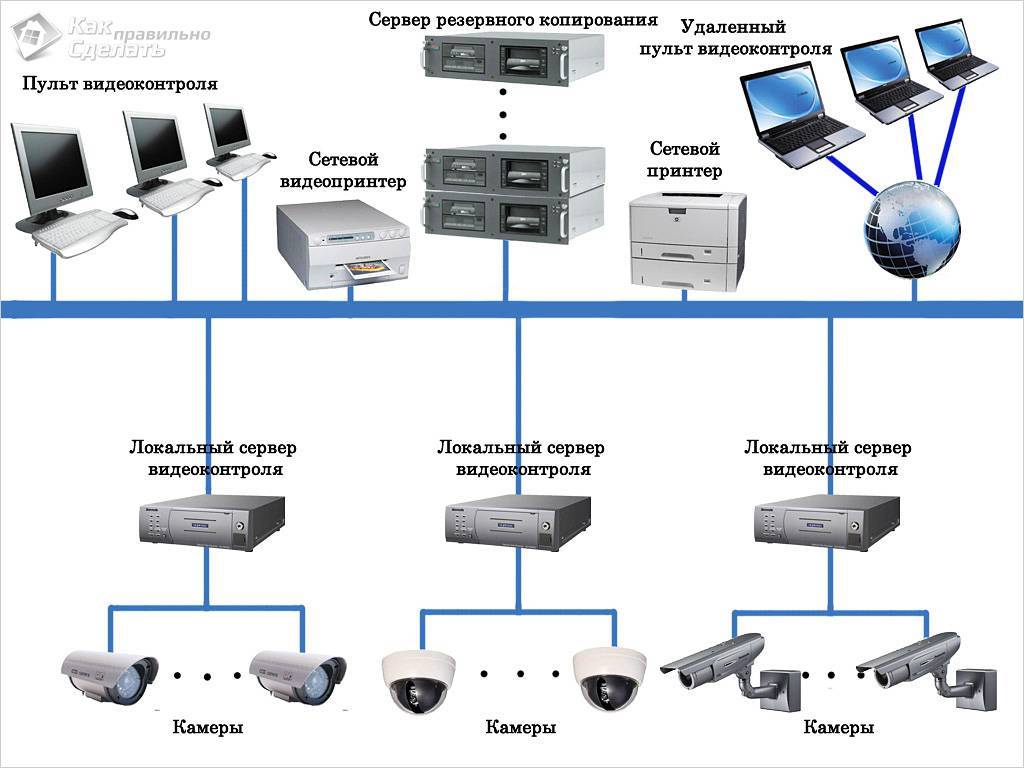

Структурная схема системы уличного видеонаблюдения
Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.
Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.
Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.
Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.
Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.
При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.
Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.
Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.
Заключение
Видеонаблюдение на даче с системой удаленного доступа поможет быстро среагировать на происшествия или в любой момент посмотреть, что происходит в ваше отсутствие. Она также может стать отличным дополнением к стандартной охранной сигнализации – архивные записи позволят отследить время реагирования сотрудников охраны на сигнал. При грамотном подходе к подбору камер и самостоятельном монтаже расходы окупятся очень быстро.
