Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Размеры циркуляционного насоса
Выбирая насос для водяного отопления дома, лучше всего начать с определения самого простого — его физических размеров. Насосы, используемые в частных домах, имеют небольшие размеры, но имеют две стандартные монтажные длины:
- 180 мм (сегодня более популярны);
- 130 мм (старый стандарт).
Остальные размеры, диаметр соединительных патрубков, расход, напор и мощность могут быть такими же. Однако выбор насосов 180 мм в строительных магазинах сегодня намного больше.
Учтите: разница в 50 мм — это довольно много по сантехническим меркам, поэтому при установке насоса в систему водяного отопления следует определиться, какой размер будет лучше, хотя бы из-за наличия свободного места в коробке с коллектором.
Выбор изделия и его характеристики
Перед тем, как приобретать циркуляционный насос для водяного отопления, необходимо ознакомиться с его характеристиками – ведь он в полной мере должен соответствовать требованиям вашей отопительной системы. Особенно внимательными необходимо быть к таким параметрам, как производительность устройства и выдаваемый им напор. Что же это за показатели?
Нормой для обычной отопительной системы, используемой в жилом доме, является способность насоса перекачать весь объем теплоносителя три раза в течении часа.
Таблица с помощь которой подбирается насос для системы отопления
В случае если площадь дома достаточно велика, что, соответственно, требует и увеличения продолжительности отопительной системы, и большее количество теплоносителя, чтоб ее заполнить, мощность насоса также должна быть более высокой. Это позволяет создавать в помещениях дома максимально комфортные условия.
В частности, определить сумму сопротивления всех гидравлических узлов системы – она также влияет на мощность насоса. Важная особенность – диаметр патрубков насоса, как выходного, так входного, должен быть на одно деление меньше, чем сечение труб системы.
Конструктивные особенности насоса для отопления частного дома
В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.
У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.
Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.
С мокрым ротором
Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.
Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.
К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:
- небольшие габаритные размеры и вес;
- экономичное потребление электрического тока;
- длительная и бесперебойная работа;
- простота настройки скорости вращения.
Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.
Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.
Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.
Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.
С сухим ротором
У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.
Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.
Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.
Циркуляционные насосы представлены двумя моделями:
- Вертикальное исполнение, как и в случае с прибором мокрого ротора.
- Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).
Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
Плюсы и минусы
Рассмотрим по отдельности три вида, которые чаще используют для отопления коттеджей, домов, дач и вообще любого частного жилья.
Воздушный тепловой насос: плюсы и минусы
Стоимость воздушных тепловых насосов ниже чем у других типов за счет простоты конструкции. По сути, это кондиционер, но имеющий высокую надежность, производительность и способный работать при экстремально низких и высоких температурах. Монтаж теплового насоса прост и не требует проведения сложных работ.
Чем холоднее на улице, тем ниже эффективность (КПД). При очень низких температурах (в зависимости от модели и производителя) перестает вырабатывать тепло. Есть модели, способные работать и при -35, но они слишком дороги.
Тепловой насос воздух-воздух, это тот же кондиционер. Но его стоимость выше, ведь он нормально функционирует при низких температурах. Например, средней руки кондиционер не будет эффективно работать на обогрев при 0 градусов, а тепловой насос сможет не только обогревать помещение, но и позволит сэкономить.
Еще одно отличие – воздушный теплонасос имеет большую производительность и лучший КПД, чем любой из кондиционеров.
Существуют модели тепловых насосов воздух-воздух, способные работать на охлаждение. Установка такой техники поможет сэкономить на кондиционере.
Внутренний блок воздушного теплового насоса очень похож на внутренний блок кондиционера.
Водяные тепловые насосы: за и против
Температура в водоеме стабильная на протяжении года, поэтому эффективность работы не зависит от погодных условий. Для отбора термальной энергии из озера, пруда или реки нужно укладывать трубопровод (поле), но это несложный процесс.
За счет погружаемого в воду поля и прокладки магистрали между ним и испарителем стоимость оборудования и монтажа удорожается. Чем дальше от теплового насоса находится водоем, тем выше энергопотери и ниже КПД.
И, конечно, основной минус – необходимо наличие водоема.
Не каждый водоем может быть использован в качестве источника тепла для теплового насоса вода-вода или вода-воздух. Если объем воды небольшой, то она будет переохлаждаться и на трубопроводах образуется наледь. Она будет своеобразной «шубой», которая не позволит эффективно получать тепло.
Идеальный вариант – устанавливать поле в проточной воде, тогда можно не беспокоиться о температуре. Но не у всех есть река рядом с домом или дачей.
Идеальное месть для установки водяного теплового насоса
Плюсы и минусы тепловых насосов грунтового типа
На уровне ниже 1-1,5 метра под поверхностью земли температура не меняется на протяжении года. Поэтому производительность оборудования не зависит от того, лето на дворе или зима. На глубине почва прогрета лучше, чем в водоемах зимой, поэтому КПД грунтовых тепловых насосов выше, чем водяных.
Для прокладки труб нужно бурить скважины, либо укладывать трубопровод горизонтально. Это существенно удорожает процесс монтажа по сравнению с водяными тепловыми насосами. Что касается стоимости оборудования – она сравнима с последними.
Большую опасность для грунтового теплового насоса представляет неправильный расчет мощности. Если потребление тепла из земли будет высоким, а площадь поля или глубина и количество скважин – небольшими, почва начнет промерзать. Так как в грунте содержится влага, она образует ледяной кокон и доступ тепла прекратится.
Процесс эксплуатации грунтовых установок отличается в каждом отдельном случае. Геотермальный тепловой имеет свои насос за и против в зависимости от многих факторов, таких как:
- Тип установки теплообменника;
- Мощность теплового насоса;
- Необходимая температура теплоносителя или воды;
- Требуемая тепловая мощность;
- Сложность грунтов;
- Близость грунтовых вод;
- Климат региона.
Так происходит укладка горизонтального поля для грунтового теплового насоса.
Экономия от теплового насоса
Противники тепловых насосов часто говорят, что они имеют большой срок окупаемости, но при этом не учитывают трех фактов:
- Стоимость топлива постоянно дорожает, будь то уголь, дрова или газ;
- Цена подключения к газу часто гораздо выше, чем цена теплового насоса и его установки;
- Тепловой насос имеет большой срок эксплуатации.
То, что отапливать тепловым насосом выгоднее чем электричеством – это факт. Но насколько велика эта выгода? Однозначного ответа на этот вопрос нет. Правда о тепловых насосах такова – в каждом конкретном случае не обойтись без расчетов. В некоторых случаях могут перевесить недостатки тепловых насосов, а в других – преимущества.
Чтобы просчитать нюансы нужно знать:
- Какое обслуживание нужно в процессе эксплуатации;
- Сколько лет в среднем работает выбранная модель;
- Какое количество теплоты потребуется для обогрева квадратного метра (а в некоторых случаях – кубического метра).
Если использовать твердое топливо или газ – стоит учитывать их стоимость и цену оборудования (газового котла, печи, камина и т.д.). Чтобы адекватно оценить минусы и плюсы тепловых насосов нельзя забывать о цене монтажа и подключения.
Практика показывает, что средняя экономия при использовании теплового насоса грунт-вода и использовании теплых полов составляет 400-700% по сравнению с электрическими теплыми полами. Некоторые модели позволяют сократить сезонные затраты на отопление в 10 раз.
Как выбрать циркуляционный насос для отопления частного дома
Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.
Выбрать насос достаточно сложно
Расчёт производительности помпы
Производительность насоса можно рассчитать по следующей формуле:
G = M / ΔТ × Cт, где:
- М – мощность котла, который будет использоваться для отопления дома, Вт;
- ΔТ – перепад температур в отопительном контуре;
- Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.
Мощность котла можно найти по формуле
Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.
При расчёте мощности котла учитывают теплопотери
Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.
Калькулятор расчёта производительности циркуляционного насоса
Напор устройства
От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.
Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.
Напор устройства должен быть достаточным
Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.
Калькулятор расчёта напора циркуляционного насоса
Расчёт мощности циркуляционного насоса для системы отопления
Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:
N = Nк / DT, где
- N – искомое значение;
- Nк – мощность котла, используемого для отопления дома;
- DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.
Мощность зависит от разности температур прямого и обратного контура
На что ещё обратить внимание
При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию
При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию
В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.
Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.
При выборе также стоит обратить внимание на:
- максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
- материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
- присоединительные размеры. Возможно, потребуется переходник;
- наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.
Периодичность включения – важный критерий при выборе
Зачем в системе теплоснабжения нужен насос?
Циркуляционные насосы – гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.
Циркуляционные помпы устанавливают:
- с целью повысить энергоэффективность котельного оборудования;
- в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
- при отсутствии вмонтированного насосного агрегата в теплогенераторе;
- для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
- чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.
Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.
При естественной циркуляции это условие не всегда выполнимо – в результате отопительное оборудование не нагревается или нагревается неравномерно.
Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.
Диаметр соединительных патрубков
Второй важный параметр при выборе насоса для отопления дома — это диаметр соединительных патрубков. Наиболее популярными являются 6/4 × 1 дюйм (иначе 1½ × 1).
Диаметр патрубков имеет решающее значение при замене существующего насоса. Вот почему, если вы не хотите купить неподходящее насосное оборудование, рекомендуется заранее поинтересоваться данным параметром.
Что касаемо размеров и способа монтажа, помните: любой насос не сможет эффективно работать ни в каком другом положении, кроме как горизонтальном. Ось ротора всегда должна находится горизонтально. В противном случае насос может преждевременно износиться и выйти из строя.
Правильный вариант установки показан на рисунке ниже.
А вот пример неправильного варианта монтажа.
Элементы отопительной системы
Водяной насос для отопления – важная часть системы, которая, помимо него, состоит также из следующих элементов:
- гидравлического коллектора;
- котла;
- радиаторов;
- гидравлического контура (трубопроводов);
- смесительного контура;
- клапанов сброса воздуха, воздухоотводов;
- системы защиты от чрезмерного давления и перегрева;
- датчиков температуры, давления и потока воды.
Каждый из этих элементов является важной частью отопительной системы, и отсутствие любого из них может негативно сказаться не только на эффективности обогрева, но и на ее работоспособности. Циркуляционный насос крайне необходим для теплоснабжения, так как именно он обеспечивает движение теплоносителя, в качестве которого выступает вода (детальнее: «Как выбрать циркуляционный насос для отопления: первое знакомство «)
В основе водяного отопления дома (квартиры) лежит циркуляция теплоносителя по трубопроводу к батареям. Главная часть данной системы – нагревательный котел, который подогревает теплоноситель (воду) и направляет его в конечные точки при помощи теплового насоса для отопления дома. Еще один важный элемент системы – гидравлический коллектор, он выступает связующим звеном между котлом и отопительным контуром. Основной его задачей является гидравлическое выравнивание и равномерное распределение по системе горячей воды. Выбор такого коллектора зависит от количества контуров в отопительной системе.
С «сухим» или «мокрым» ротором?
Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.
Плюсы «сухих» насосов:
- Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
- Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.
Минусы «сухих» насосов:
- Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
- Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
- Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.
Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.
У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).
Плюсы «мокрых» насосов:
- Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
- Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
- Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.
Минусы «мокрых» насосов:
Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).
Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.
Виды водяных отопительных схем разводки
Существует несколько типов закрытых отопительных систем, различающихся способом подключения. Разновидности отличаются стоимостью монтажа, эффективностью.
Насос с принудительной схемой отопления
Однотрубные
Теплоноситель выходит из котла по одной трубе, поочередно достигает радиаторы и батареи. Отдает тепловую энергию, возвращается к котлу с обратной стороны. Главный недостаток системы — постепенное снижение температуры в следующей батарее. Систему отопления невозможно перекрыть. В случае поломки придется полностью остановить подачу горячей воды.
Ранее систему называли «ленинградка», использовали в многоквартирных домах. Достоинства — простота монтажа, трубопровод проходит по периметру дома.
Двухтрубные
В более крупных дачных строениях лучше организовать схему отопления из двух труб. Радиаторы подключаются снизу. Особенно эффективной, система становится при подключении циркуляционного насоса.
Снизить скорость остывания теплоносителя в системе можно при помощи монтажа байпасов, кранов на батареи, регулирующих подачу воды.
Двухтрубная разводка
Главное отличие системы отопления — монтаж основной трубы к наиболее дальнему из радиаторов, от которого происходит ветвление к промежуточным батареям. После прохождения отопительной сети, теплоноситель возвращается в котел по обратному трубопроводу, обеспечивая равномерное распределение тепла по зданию.
Лучевая
Метод отличается тем, что трубопровод прокладывается под перекрытием, а не по периметру. Трубы подключаются к радиаторам отдельно. По одной подводится горячий теплоноситель, по второй — удаляется. Можно легко обеспечить отдельный температурный режим в каждой комнате. Для лучевой разводки можно монтировать трубы с меньшим диаметром.
Лучевая разводка
Если наступит аварийная ситуация на участке цепи, можно легко отключить, провести ремонт. Это упрощает замену устаревших, поврежденных модулей.
Главный недостаток лучевой разводки — сложность. Для монтажа придется выполнить подробный чертеж, провести расчет материалов. Нежелательно чтобы трубы были сильно изогнуты. Лучевая сеть лучше работает с принудительной циркуляцией.
Теплый пол
Теплый пол можно сочетать с другими методами, использовать как основной для обогрева дачи. Например, когда в комнатах монтируются батареи, а в коридоре теплый пол. Принцип функционирования заключается в прокладке под полом тонких трубок, соединенных в единую сеть. Для улучшения работы укладываются на отражающий материал, который кладется на теплоизолятор. Сверху серпантина трубок монтируется перекрытие. Комната равномерно обогревается.
Схема разводки лучше работает в комнатах с облицовкой керамической плиткой или натуральным камнем. Использовать можно только при принудительной циркуляции воды.
Достоинства:
- Тепло распределяется равномерно.
- Постоянный нормальный микроклимат.
- Незаметность отопительных элементов.
«Мокрые» виды устройств

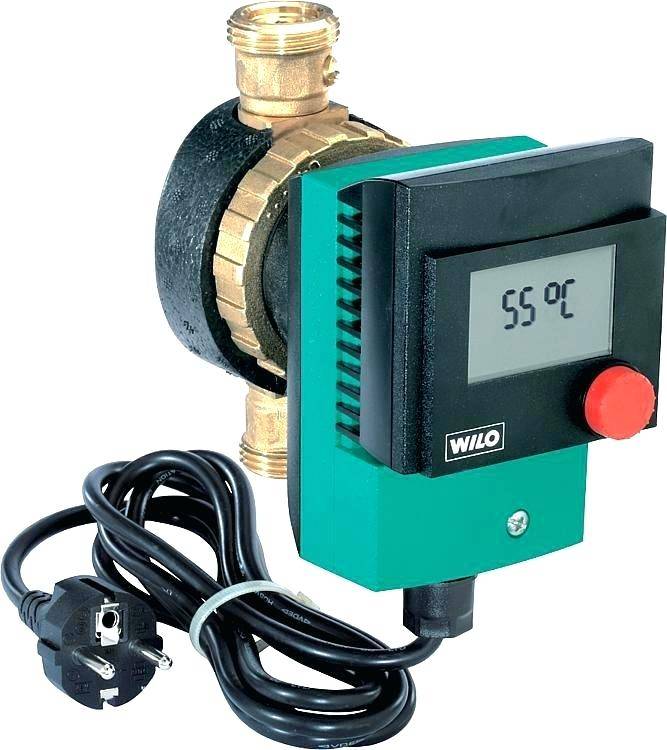

Циркуляционный насос с мокрым ротором
Отличительной чертой таких насосов является возможность использования как керамического, так и металлического вала, который крепится в подшипниках скольжения. Для удаления излишков воздуха есть пробка на передней части насоса, чтобы осуществлять ручное удаление и на верхней части воздуховод, позволяющий делать это автоматически.
Ротор такого насоса находится, в самом теплоносителе. За счет этого жидкость одномоментно и смазывает, и охлаждает данную деталь. Между ротором и электронной частью находится специальный герметичный стакан, сделанный из качественной нержавеющей стали, который защищает электронику от попадания внутрь влаги.
Важно знать: еще одна техническая особенность такого насоса заключается в необходимости закрепления вала в строго горизонтальном положении. Причина в том, что только в этом случае будет обеспечиваться нормальный доступ теплоносителя, выполняющего смазочную роль, к подшипникам.. Отличительной чертой подобных насосов является весьма незначительный уровень шума в процессе их использования и более продолжительный период работы, без необходимого техобслуживания
За счет отсутствия возможности герметизации металлической гильзы, которая при наличии значительной величины ротора отделяет теплоноситель от статора, уровень КПД устройства примерно на 30% ниже показателей «сухого» варианта. В результате этого показатель производительности составляет всего 0.5
Отличительной чертой подобных насосов является весьма незначительный уровень шума в процессе их использования и более продолжительный период работы, без необходимого техобслуживания. За счет отсутствия возможности герметизации металлической гильзы, которая при наличии значительной величины ротора отделяет теплоноситель от статора, уровень КПД устройства примерно на 30% ниже показателей «сухого» варианта. В результате этого показатель производительности составляет всего 0.5.
Особенности маркировки водяных насосов
Значения символов на циркуляционном насосе
Единых требований к маркировке насосов этого класса не существует. Производители сами выбирают набор технических параметров, указываемых на шильдике устройства, который закреплен на корпусе. На нем отображаются следующие сведения:
- фиксированное направление перемещения теплоносителя;
- типоразмер (диаметр) стыкуемых труб;
- максимальное давление и температура;
- производитель изделия и его модель;
- степень защиты и характеристики электросети.
Иногда производитель указывает дополнительные сведения – символы, соответствующие техническим регламентам, например.
Установка отопительной системы и обслуживание
План монтажа системы отопления создается заранее. Это именно та работа, которую лучше доверить специалистам. Даже если знать предназначение каждого устройства и иметь к нему инструкцию, это мало чем поможет. Чтобы создать отопительную систему с высоким КПД, нужно обладать особыми знаниями, так как каждый элемент должен иметь определенное место. Кроме того, во время установки водяного насоса потребуются и дополнительные элементы: краны, фильтры, датчики, фитинги.
На рынке представлено много моделей водяных насосов, среди них есть и приборы промышленного назначения – они имеют гораздо большие габариты, но в то же время их возможности позволяют использовать данные устройства в системах отопления больших зданий. Поэтому будет не лишним проконсультироваться со специалистами по поводу выбора изделия, подходящего именно для конкретного дома.
В дальнейшем отопительная система требует регулярного обслуживания
Особенно важно это в том случае, если теплоноситель будет поступать из общего источника воды, не имеющего очистительных фильтров
Через определенный период во время работы водяного насоса может возникнуть шум. Пугаться этого не следует, так как чаще всего причиной его является наличие в системе отопления воздуха. Если перед первым запуском конструкции удалить из нее воздух, а затем делать это по мере необходимости, водяной насос шуметь не будет. Насос в системе отопления, смотрите видео:
Особенности эксплуатации водяных насосов
Автономные системы отопления требуют соблюдения определенных правил эксплуатации.
Что касается водяных насосов, то они нуждаются:
- в постоянном контроле над работой;
- в периодическом обслуживании;
- в поддержании чистоты.
Таким образом, если после установки устройства надолго забыть о нем, то не нужно удивляться возникшим проблемам. Если нет возможности самостоятельно следить за работой насоса, то лучше заключить договор с организацией, занимающейся обслуживанием систем отопления. Данный вариант более предпочтителен, ведь весьма немногие люди могут похвастаться знаниями в области отопительного оборудования. В результате останется только следить за показаниями приборов и в случае возникновения непредвиденной ситуации вызывать мастеров, которые разберутся с проблемой.
Водяные насосы для отопления дома имеют огромное значение. Во многом именно от их характеристик зависит работа всей отопительной системы, поэтому к выбору устройства нужно подходить серьезно.
