Как подключить водяной насос к водопроводу

Принцип работы насосов

Принцип работы насоса

Перед выбором необходимо вообще разобраться всем, как устроен этот прибор. Вам потребуется именно перекачивающее устройство, которое работает под воздействием электродвигателя. При его запуске сразу появляется вакуум внутри камеры. Именно туда и начинает проникать жидкость из-за пониженного давления. Постепенно идет двигательный процесс в сторону выходящего патрубка. Далее струя следует в водопроводную трубу или в закрепленный шланг. У водяного насоса давление определяют через силу выталкивания воды. Оно должно быть сильнее, чем сопротивление гидравлики.

Какой насос для повышения давления воды лучше купить

Определить, какой тип прибора для повышения напора воды лучше, не так просто. Прежде чем покупать оборудование, нужно определить необходимую мощность, вид, напор. Среди представленных номинантов, можно выделить следующих, в таких категориях:

  • Лучший насос для повышения давления воды для небольшого частного дома – Grundfos UPA 15-90;
  • Оборудование для коттеджа в 2-3 этажа – Dab E.sybox Mini 3;
  • Если нужно обеспечить напор на небольшом производстве или ферме – Джилекс Джамбо 50/28 Ч-18;
  • Компактное устройство, которое легко разбирать и обслуживать – Jemix W15GR-10 A;
  • Станция для дачи – Termica Comfortline TL PI 15.

При покупке обратите внимание на массу насоса, уровень вибрации. Слишком тяжелое устройство при постоянной работе со временем может нарушить соединение с трубами. Важным параметром является и уровень шума мотора: для домашнего длительного применения нужно выбирать тихие модели

Важным параметром является и уровень шума мотора: для домашнего длительного применения нужно выбирать тихие модели.

Какой насос выбрать – вибрационный или центробежный

Рассматривая водяные насосы для домашнего водопровода, вы натолкнетесь на вибрационные и центробежные модели. Среди сильных сторон последнего варианта устройства следует выделить высокую производительность, которая ограничивается только мощностью двигателя. Такой насос может выкачать очень много воды, а его производительность ограничена сотнями литров в минуту. Жидкость поднимается из скважины сколь угодно внушительной глубины. Мощность ограничивается лишь склонностью к перегреву двигателя и размерами корпуса.

Перед совершением покупки необходимо обратить внимание еще и на чувствительность устройства к степени загрязнённости воды. Вибрационные насосы тоже имеют сильные стороны, которые заключаются в способности перекачивать воду с большим объемом песка

Однако такой агрегат может откачивать жидкость лишь с 30 м максимум, тогда как производительность измеряется десятками литров в минуту. Еще один минус вибрационного насоса – это склонность к заиливанию обслуживаемого источника. Это обусловлено тем, что вибрация, исходящая от насоса, провоцирует разрушение грунта, окружающего скважину. Этого эффекта невозможно избежать даже с помощью самых высокотехнологичных фильтров.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

  1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
  2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
  3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

  1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
  2. Приборы имеют широкий функционал для управления.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Виды и особенности поверхностных насосов

Водоподъемное оборудование этого типа, называется поверхностным, потому что работает без погружения в воду. Оно устанавливается на поверхности, в небольшом удалении от источника, а воду из него всасывает через водозаборный шланг. Поэтому такие насосы называют ещё и самовсасывающими.

Особенности самовсасывающих агрегатов

Поверхностные самовсасывающие насосы способны добывать воду со сравнительно небольшой глубины, обычно не превышающей 8-9 метров. Это делает их использование неэффективным, когда источником водоснабжения является глубокая скважина.


Схема установки поверхностного насоса

Но в таких случаях, можно использовать модели с эжектором. По сути это вакуумный подсос, который за счет частичного сброса поднятой на поверхность воды, увеличивает силу всасывания насоса.


Схема насоса с эжектором

Благодаря такому приспособлению, глубина всасывания увеличивается до 20-25 метров. Если этого недостаточно, поверхностный насос для водоснабжения частного дома использоваться не может, нужно рассматривать погружные агрегаты.

Именно глубина всасывания и является одним из основных параметров, по которым подбирается оборудование. Поэтому, перед покупкой необходимо точно выяснить, с какого уровня вам придется качать воду.

Типы конструкций

Внутреннее устройство поверхностных насосов бывает разным. Но для водоснабжения загородных домов, чаще всего используют центробежные и вихревые агрегаты.

Их конструкции похожи, но имеют и некоторые отличия, которые влияют на мощность оборудования, и его способность перекачивать жидкости разной степени чистоты.

  • В рабочей камере центробежных насосов расположено колесо, состоящее из двух дисков, соединенных между собой лопастями.
  • Попадая на вращающиеся лопасти, вода центробежной силой отбрасывается к внешним стенкам рабочей камеры и собирается в канале, к которому подключен выходной нагнетающий трубопровод или шланг. Чем больше таких колес, тем сильнее создаваемый насосом напор.
  • Из-за особенностей конструкции такое оборудование достаточно шумное, но оно способно перекачивать воду с небольшим содержанием взвешенных нерастворенных частиц. Например, речную. Стоит оно дороже вихревых аналогов, хотя уступает им в мощности.


Устройство центробежного насоса

  • Лопасти рабочего колеса вихревого насоса, имеют изогнутую форму, что обуславливает его отличие от центробежного.
  • В межлопастном пространстве, при вращении колеса образуются водовороты, создающие в общем канале вращающийся турбулентный водяной поток.
  • Мощность таких насосов значительно выше, а уровень шума при работе ниже. Но при этом они весьма требовательны к составу перекачиваемой жидкости, поэтому используются только для подачи чистой воды из скважин и колодцев.


Движение воды в вихревом насосе

Таким образом, уже можно сделать вывод, что вихревые поверхностные насосы для водоснабжения частного дома выгоднее, так как они дешевле и мощнее центробежных. Но с их помощью вы не сможете качать воду для полива участка или технических нужд из открытого водоема или бассейна.

Кроме того, тут есть ещё один нюанс. Большая мощность водоподъемного оборудования – это не всегда благо. Если ваш колодец или скважина обладает малым дебитом, мощный насос быстро опустошит источник и оставит вас надолго без воды.

В любом случае, на конец водозаборного шланга желательно устанавливать сетчатый фильтр, который ограничит проникновение в рабочую камеру мелких частиц песка и ила, и продлит срок службы агрегата. А также обратный клапан, предотвращающий слив воды из оборудования, когда оно не работает.


Система с гидроаккумулятором, водонагревателем и обратным клапаном с сетчатым фильтром

Плюсы и минусы поверхностных насосов

Поверхностные насосы имеют массу преимуществ:

  • Компактные габаритные размеры;
  • Небольшой вес;
  • Ценовая доступность;
  • Простота монтажа, эксплуатации и обслуживания. Установка поверхностного насоса не требует специальных знаний, навыков и опыта;
  • Возможность работы с водяным слоем менее 80 см. В таких условиях погружные насосы работать уже не могут;
  • Охлаждение воздушным путём, а не за счёт воды, как у погружных;
  • Большой напор воды;
  • Высокий КПД;
  • Отсутствие необходимости подведения электричества к водозабору;
  • Высокая надёжность и долговечность;
  • Устойчивая работа даже при наличии воздушных пробок в системе.

Также, поверхностные насосы (как класс оборудования) имеют ряд недостатков:

  • Чувствительность к наличию песка, примесей и других загрязнений воды;
  • Максимальная глубина, с которой можно поднять воду, составляет около девяти метров;
  • При использовании эжектора надёжность и производительность системы существенно снижаются;
  • Шум. Для работы поверхностного насоса лучше выделять отдельное помещение;
  • Необходимость заполнения всасывающей магистрали водой.

Как подключить насосную станцию

Сам процесс подключения насосной станции к ёмкости, выглядит следующим образом:

Насосная станция устанавливается вблизи емкости, на предварительно подготовленное основание пола

Очень важно, чтобы насос стоял на поверхности надёжно и не ёрзал по ней.

  1. Затем подготовленные фитинги уплотняются согласно такого расположения:

а) Шаровые краны должны обеспечивать отсечение поступления воды в насосную станцию, как с емкости, так и с системы водоснабжения, на случай ремонта насосной станции;

б) После шарового крана, который установлен на входе насосной станции, обязательно должен стоять обратный клапан. Практически во всех современных моделях насосных станций, таких например, как Grundfos, уже стоят обратные клапаны;

в) С одной стороны шарового крана и обратного клапана, уплотняются резьбы МРН или МРВ, которые обеспечат переход трубопровода с металла на пластик.

После того, как все фитинги и соединения собраны, насосная станция проверяется на течь. Если всё нормально, то можно приступать к подключению автоматики насосной станции, для чего в неё заводится трёхжильный медный провод и подсоединяется к соответствующим клеммам внутри.

Важно, перед тем как запустить насосную станцию первый раз, обязательно нужно выгнать воздух с центробежного насоса. Для этого, достаточно заполнить насосную станцию водой

С этой целью на ней расположен специальный штуцер, болт или что-то другое для стравливания воздуха. Как только из отверстия пойдёт вода, можно завинчивать пробку назад и проверять, как работает насосная станция.

Типы водопроводных насосов

Все насосы делятся на три типа – погружные, полупогружные и поверхностные. Для поверхностных агрегатов нужно обустраивать отдельное помещение, так как их корпус подвержен воздействию окружающей среды. Зимой оставлять их в холодном помещении нельзя, поэтому требуется утепление. Поверхностные приборы громко шумят в процессе работы, установку проводят подальше от жилых помещений. Среди них есть модели с различными техническими характеристиками, в том числе насосные станции, способные обеспечить водой частный двухэтажный дом. Недостаток заключается в небольшой глубине, ниже которой станция воду не поднимет, или будет работать на предельной мощности, что снижает срок ее службы. Водозабор осуществляется посредством погружной трубы с фильтром на конце, чтобы твердые частицы не попадали в корпус. До начала работы трубу необходимо заполнить водой, потому что насос не включится.

Наибольшим спросом пользуются погружные насосы. Преимущества:

  • Достают воду с любой глубины, в том числе из артезианских скважин до 80 метров.
  • Не перегреваются, так как постоянно находятся в холодной среде. Это увеличивает ресурс работы.
  • Можно подобрать оборудование любого диаметра, даже для самой узкой скважины.
  • Оборудованы системой защиты, если вдруг в летнее время грунтовые воды уходят ниже. Обычно хозяева замечают неполадки, когда мотор не включается. Тогда приходится опускать агрегат ниже.
  • Корпус изготовлен из прочных материалов, устойчивых к коррозии. Детали герметично соединены.
  • Чтобы отремонтировать погружное оборудование, всю систему необходимо демонтировать.
  • Возможность обрыва троса в процессе эксплуатации. В таком случае агрегат тонет.
  • Дешевые погружные насосы подвержены образованию ржавчины.

Полупогружные модели сочетают в себе конструктивные особенности поверхностных и погружных типов. Нижняя часть прибора находится в воде, остальная часть – над ней.

Принцип работы и технические характеристики

Рассмотрим некоторые технические характеристики, по которым разделяются насосы для повышения давления воды в квартире. По способу управления: Работа насосов осуществляется посредствам ручного либо автоматического управления. Ручное управление подразумевает постоянную работу системы независящую от подачи воды. Эти насосы включать либо выключать необходимо в ручном режиме. Если вы вовремя этого не сделаете, система может перегреться и оборудование выйдет из строя. Автоматическое управление осуществляется посредствам датчика потока воды, благодаря которому происходит запуск двигателя при включении напора. Система более практична и имеет больший срок эксплуатации. Автоматика сама запускает насос при открытии крана, соответственно при его закрытии работа мотора прекращается. По способу охлаждения: Насосы существуют с сухим ротором – характеризуются умеренной степенью шума производимого в процессе работы. Такие модели отличаются довольно высоким коэффициентом полезного действия, но более подвержены износу механизмов и требуют регулярного обслуживания. Насосы с мокрой системой ротора, характеризуются бесшумной работой, более износостойкие и практически не требуют технического обслуживания. По принципу работы: По принципу работы насосы делятся на одноступенчатые и многоступенчатые. Основным отличием является количество рабочих блоков, через которые осуществляется перемещение воды для создания необходимого давления. Многоступенчатые модели имеют более высокий коэффициент полезного действия в сравнении с одноступенчатыми. При небольшой мощности имеют существенное преимущество экономии энергетических затрат.

Установка насосной станции

Насосные станции обычно устанавливают в частных домах для доставки воды из скважин и обеспечения водоснабжения. Удовольствие это не дешевое и потому в квартирах встречается редко. Только в совсем уже исключительных случаях, когда другого способа получить воду нет и не предвидится.

Подключение насосной станции

Насос не просто создает давление, но и поднимает воду из скважины или другого источника.

Виды

С гидроаккумулятором. Это специальный бак, разделенный мембраной, который служит накопителем воды и одновременно поддерживает давление. В бак вода закачивается мощным центробежным насосом.

Принцип работы насоса с гидроаккумулятором

Для загородных домов наличие бака даже не обсуждается, он необходим и значительно повышает надежность системы. Но в условиях квартиры, размещение громоздкого бака вызывает неудовольствие. Лучше, конечно, разместить. Пусть небольшой, литров на 50, но будет. При наполнении бака, срабатывает реле давления для насоса, и он временно отключается.

Существуют модели без накопительного бака, но их работа менее стабильна. К тому же, при отсутствии воды в точке забора, сухие включения не пойдут на пользу оборудованию.

Изучаем параметры источника

Покупать насос до того, как будет выкопан колодец или пробурена скважина не имеет смысла – они могут просто не «подружиться». Иными словами, если параметры оборудования и источника не совпадут, деньги будут выброшены на ветер.

Водозаборы отличаются друг от друга не только глубиной, но множеством других характеристик

Какие же характеристики источника воды нам потребуются, чтобы понять, какой насос выбрать для водоснабжения из колодца или скважины:

Во-первых, нужно знать уровень стояния воды. Причем не только статический, но и динамический (см. Динамический уровень воды в скважине: как произвести замер) – тот, на который опускается зеркало при интенсивном откачивании. Если он ниже 8-9 метров, то поверхностные насосы исключаем, так как они не способны поднимать воду с таких глубин. Остаются только погружные.

Измерение диаметра трубы

Ещё один очень важный параметр – дебит источника или какое максимальное количество воды он может дать за единицу времени. Если он невелик, слишком мощный насос быстро опустошит скважину и станет работать вхолостую, либо просто отключится. Пользы от такого оборудования будет немного, а его цена всегда выше, чем у менее мощных агрегатов.

Для определения дебита нужно определить разницу между статическим и динамическим уровнями

Очень желательно также сделать анализ воды на предмет содержания в ней песка и прочих взвешенных частиц. Так как выбрать насос для водоснабжения невозможно, не имея этих данных.

Дело в том, что разные конструкции по-разному реагируют на твердые вещества в перекачиваемой жидкости, которые работают как абразив, приводя к выходу из строя основных деталей. В паспорте каждого изделия есть указание на максимальное содержание примесей.

Подключение насоса

Для подключения насоса к системе водоснабжения в доме необходимо приобрести не только само оборудование, но и такие дополнительные материалы:

  • фильтр для очистки воды;
  • гофрированный шланг, благодаря которому будет осуществляться забор воды;
  • обратный клапан с фильтром;
  • шланг подачи воды;
  • коннекторы;
  • ФУМ-лента;
  • отвертка и крепеж;
  • ключи разводные;
  • немного воды.

Шаг 1. Для начала следует выбрать место, где будет установлен насос. Это должно быть теплое помещение, желательно – хозяйственная постройка или подвал. Также это может быть специально оборудованное маленькое помещение, построенное возле колодца. Оно должно иметь плотный пол (желательно – бетонный). К полу и прикручивается насос таким образом, чтобы был надежно зафиксирован.

Насос прикручивается

Шаг 2. На входной патрубок наматывается ФУМ-лента для уплотнения соединений.

Уплотнение входного патрубка

Шаг 3. Гофрированный шланг подходящего диаметра подсоединяется к входному патрубку.

Подсоединение гофрированного шланга

Встроенный фильтр

Шаг 4. На другой конец водовода прикручивается клапан, имеющий сетчатый фильтр.

Клапан с сетчатым фильтром

Шаг 5. Шланг опускается в скважину.

Шланг опускается в скважину

Шаг 6. Насос соединяется с системой водоснабжения с помощью специальных коннекторов.

Насос соединяется с системой водоснабжения

Шаг 7. Насос заполняется водой через отверстие подачи, крышку фильтра, заливную горловину. Шланг забора воды и корпус насоса должны быть заполнены жидкостью.

Заполнение насоса водой

Шаг 8. Закручивается выпускное соединение.

Закручивается выпускное соединение

Шаг 9. Кабель питания устройства подключается к розетке.

Подключение к электричеству

Шаг 10. Перед тем как запустить насос, необходимо открыть все краны в системе водоснабжения, чтобы выпустить воздух. Когда насос заработает и через него пойдет вода, краны можно закрыть.

Открывается кран

Видео – Установка насосной станции дома

Поверхностный насос – удачное решение для организации автономной подачи воды в дом. Пользоваться таким насосом несложно, а с установкой при соблюдении инструкции справиться можно самостоятельно. При бережной эксплуатации насос прослужит достаточно долго.

Выбор, установка и подключение поверхностного насоса

Использование поверхностного насоса для полива сада

Поверхностный насос

Пример работы поверхностного насоса

Схема поверхностного насоса

Работающий поверхностный насос

У поверхностных насосов много преимуществ

Центробежный поверхностный насос Водолей БЦ-1,2-1,8У1.1

Вихревой

Центробежный

Эжекторный

Принцип работы самовсасывающих насосов

Горизонтальный поверхностный насос центробежный

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Насосная станция с встроенным эжектором

Насосная станция

Насос прикручивается

Уплотнение входного патрубка

Подсоединение гофрированного шланга

Встроенный фильтр

Клапан с сетчатым фильтром

Шланг опускается в скважину

Насос соединяется с системой водоснабжения

Заполнение насоса водой

Закручивается выпускное соединение

Подключение к электричеству

Открывается кран

Насосная станция водоснабжения

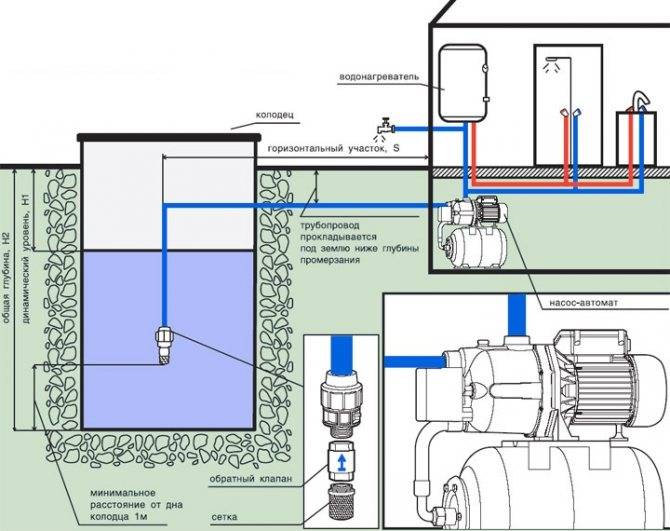

На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца

Насос поверхностный Patriot PTQB70

Разновидность агрегатов

Каждая модель устройства отличается конструкционными особенностями.

Принцип функционирования оборудования – один, за счёт создаваемого вакуума внутри корпуса. В зависимости от способа работы агрегаты бывают:

  • Центробежные приборы применяются в быту и на производстве. Внутри корпуса создаётся центробежная сила, создающая напор воды. В зависимости от структуры насосы бывают консольными, вертикальными, горизонтальными, погружными, поверхностными.
  • Вихревые агрегаты функционируют за счёт колеса. Центробежная сила создаётся металлическим диском с лопастями. Особенность модели – мощный напор воды. Но нельзя допускать попадание взвешенных частиц в жидкость. Устройство может быстро выйти из строя.
  • Вибрационные агрегаты работают от воздействия электромагнитного поля. Применяются для автономного водоснабжения. Без проблем перекачивают воду с частицами песка или грязи.

Подбирая насос, рекомендуется учитывать главное целевое назначение. Будет агрегат работать только на перекачку чистой жидкости.

Не придётся ли насосу поднимать грунтовые воды с песком. При покупке следует учитывать производительность, мощность, максимальный напор. Если есть сомнения, лучше обратиться за помощью к специалистам.

Ошибки подключения

Чтобы подключение прошло быстро и правильно, вам стоит учесть и избежать ошибок, которые чаще всего допускают при самостоятельном монтаже:

При прокладке трубопровода к дому, необходимо давать небольшой запас длины. Всё дело в том, что стоит учитывать малейшие повороты, изгибы и даже толщину фундамента, через который труба будет заводиться в дом.
Все резьбовые соединения стоит затягивать ключом

Если вы используете уплотнители и закрутите соединения вручную, этого будет недостаточно, поэтому в ходе эксплуатации системы велика вероятность возникновения протечек.
Установке гидроаккумулятора стоит уделить особое внимание. Если давление в гидробаке находится ниже отметки 1,2-1,5 атм., то его необходимо повысить

Для этого можно использовать обычный автомобильный насос.

Видео руководство по подключению насосной станции своими руками:

Какой насос выбрать – поверхностный или погружной

Водяные насосы для домашнего водопровода, как упоминалось выше, могут быть погружными или поверхностными. Последние устанавливаются у оголовка или в подвале дома. Такие агрегаты поставляют воду из источника с помощью трубы, погруженной в шахту колодца. Эта труба должна быть заполнена водой, ведь насухую поверхностный насос не работает. Такой агрегат следует выбрать по нескольким причинам, среди них нужно выделить легкость обслуживания и простоту монтажа.

Всасывающую трубу можно попросту спустить в колодец и включить устройство, предварительно заполнив рабочую камеру водой. В этом случае агрегат начнет качать жидкость. Как показывает практика, наземный аппарат разобрать гораздо проще, чем погружной аналог. Однако у такого агрегата есть и слабые стороны, которые выражены в риске перегрева, сильном шуме и недостаточной производительности.

Шумит любой насос, не только поверхностный, однако слышим мы только последний. Аналогичная ситуация и с перегревом. В случае с погружной моделью охлаждение происходит с помощью воды, тогда как у поверхностного – посредством вентилятора. Недостаточная производительность тоже является следствием невысокой мощности. Если последний параметр будет внушительным, то и производительность окажется высокой.

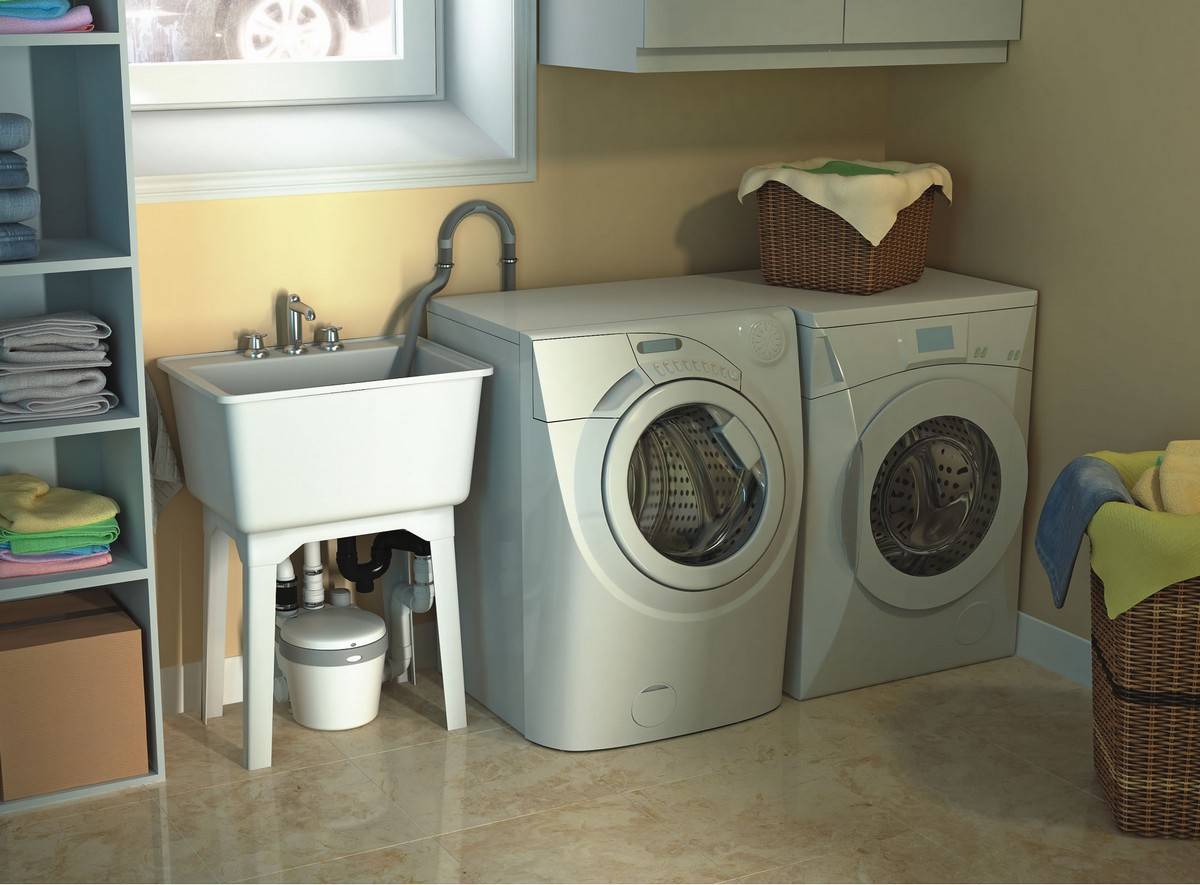

Установка канализационной насосной станции

Вот наиболее распространенные правила установки канализационной насосной станции:

  • Если необходимо сделать вертикальный участок сбросного коллектора, то он делается в непосредственной близости от насосной станции. Последующие горизонтальные участки должны иметь наклон не менее 1° по отношению к вертикальной трубе. Отношение высоты вертикального участка к длине горизонтального участка напорной канализации указано в инструкции и варьируется в зависимости от диаметра труб.
  • Напорный трубопровод предпочтительно должен быть изготовлен из ПВХ или ПП труб, что даст возможность для склеивания или пайки.
  • Канализационная насосная станция должна быть установлена в отапливаемом подсобном помещении. Кроме того, помещение не должно быть подвержено подтоплению.
  • Выбор диаметра труб должен осуществляться в соответствии с инструкцией по эксплуатации. Чем больше количество источников сточных вод, тем больше должен быть диаметр труб.
  • Устройство должно быть жестко закреплено на полу с помощью кронштейна. Это необходимо для поглощения вибраций от двигателя приводного устройства.

Преимущества и недостатки ТА

Габариты ТА впечатляют

Начнем с преимуществ, которые дает использование бака аккумулятора для гвс и отопления:

  • стабильность температуры в контуре;
  • экономия топлива;
  • сокращение количества загрузок топлива в котел;
  • нагреватель полностью реализует свой потенциал мощности;
  • возможность экономии, если в качестве нагревателя выступает электрический котел;
  • одновременное нагревание теплоносителя в контуре обогрева и горячей воды.

Не бывает ничего, что не имело бы своих недостатков. Так и с теплоаккумуляторами:

  • занимают много места;
  • дорого стоят;
  • нужен более мощный котел.

Все понимают, что каждое дело нужно делать хорошо и качественно, желательно придерживаясь всех правил. На практике, к сожалению, это не всегда возможно. Тут нужно считать деньги, ведь всё всегда упирается именно в них. Применение буферных емкостей действительно помогает сократить расходы на топливо и стабилизировать температуру в контуре. При этом изначально нужно будет купить в два раза мощнее котел, который, естественно, дороже, и купить сам теплоаккумулятор, что тоже недёшево. Можно совершать покупки постепенно, сначала сделать контур без накопительного резервуара, а потом со временем докупить его, если желание не пропадет. При этом нужно будет немного подкорректировать схему разводки труб отопления .

Интересное по теме:

  • Есть ли вред для здоровья от теплых полов
  • Как выбрать трубы отопления
  • Как подключить электрокотел
  • Полиэтиленовые, полиуретановые, полимерные, п.

Принцип работы

Схема работы

Принцип работы у водяных помп разных модификаций особо не отличается, однако конструкция и комплектация имеет свои нюансы.

При низком давлении вода переходит в специальный вакуумный отсек, откуда по патрубку мощным потоком вливается в шланг или трубу. Чтобы преодолеть сопротивление гидравлики, система должна обладать достаточной мощностью, чтобы давление было оптимальным для полноценной работы.

Разница в конструкции определяется способом создания вакуума:

  • центробежные
  • вихревые
  • вибрационные
  • дренажные
  • циркуляционные

По расположению, относительно «зеркала» воды, также отличаются.

Выделяют две группы:

  • Погружные, размещенные непосредственно в резервуаре с жидкостью
  • Поверхностные, располагающиеся неподалеку от резервуара

Популярностью пользуются дренажные, скважинные, колодезные модели и мотопомпы.

Типы водопроводных насосов

Простейшую классификацию водопроводных насосов можно выстроить на основе положения агрегата относительно источника воды. И согласно этому принципу сортамент насосов можно разделить на две группы:

  • Сегмент погружных агрегатов, в который войдут насосы, опускаемые в колодец или скважину.
  • Сегмент поверхностных агрегатов, в который войдут насосы, контактирующие с водой посредством заборной трубы.

Причем внутри сегмента конструкционные различия между агрегатами минимальны. А вот между собой погружные и поверхностные насосы отличаются чуть более чем полностью. Поэтому далее по тексту мы рассмотрим каждый тип насосов более подробно.

Водяная помпа

Форма лопаток может быть, как прямя, так и под углом, что влияет на скорость вращения. В высокоскоростных насосах лопатки идут от втулок. Крепление колес с такими лопатками осуществляется шпонками. В простых бытовых маломощных водяных насосах используют клепаные крыльчатки.

Материалом для изготовления валов простых насосов служит сталь, для насосов с повышенной нагрузкой их делают из легированной стали со сплавом хрома, никеля или ванадия, из нержавеющий стали делают валы для насосов, перекачивающих различные кислоты. При неотрегулированной балансировки вала может возникнуть вибрация, что станет причиной серьезной поломки насоса.

Валы бывают:

  • Гибкие: применяют в насосах с превышением критических оборотов;
  • Жесткие: используют для насосов спокойного режима работы без высоких скоростей;
  • Слитные (рабочий вал насоса выполняет еще и функцию вала двигателя): устанавливают в бытовых насосах, в которых на ротор электродвигателя устанавливают крыльчатки насоса.

Подшипники водяных насосов делают с чугунными вкладышами, которые залиты баббитом. Их смазывают жидкой или густой смазками. Подшипники бывают роликовые, шариковые, резиновые, текстильные и т.п. К корпусу относится и кожух и является его частью. Резиновая прокладка между кожухом и корпусом служит для герметизации.

Сальник служит для защиты двигателя от воды, расположен на стыке рабочей камеры и задней стенки. Сальники имеют мягкую набивку из хлопка, бумаги или асбестового шнура. Со стороны всасывания жидкости на сальнике установлен водяной затвор. Устройство сальника содержит муфту и уплотняющее кольцо, к которому из нагнетательного трубопровода поступает жидкость, не дающая попасть воздуху в рабочую камеру.

Как подключить автомойку к водопроводу – несколько полезных советов

Нежелательно прямое подключение мойки к водопроводу, даже если системе обеспечивается большое давление. Так как в воде из крана присутствуют воздушные пузыри, которые постоянно взрываются в насосе. От этого он быстрее приходит в негодность.

Автомойку следует присоединить к водопроводу при помощи шланга, который подсоединяют к штуцеру, расположенному на корпусе. На всасывающий патрубок подсоединяют фильтр со штуцером, к которому, используя переходник, цепляют шланг. Второй конец присоединяют к водопроводу или крану. Последний вариант более правильный, потому как на входе в минимойку можно будет настраивать напор струи. Если на штуцере, который выведен из водопровода, стоит вентиль, им тоже регулируется давление.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

  1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
  2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
  3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

  1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
  2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
  3. Обустройство внешней гидроизоляции из гравия.
  4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
