Этапы монтажа систем водоотведения

Что такое ливневый водоотвод

Виды

Водоотвод  делится на два вида:

• Точечный
• Линейный

Ливневка бывает открытой и закрытой. При монтаже системы обычно применяются оба варианта.

Открытая система водоотведения укладывается под небольшим углом, что обеспечивает самотек. Состоит из лотков, они выпускаются в нескольких вариантах.

• П-образной формы
• Овальные
• Трапецевидные
• Щелевые

Функции

Данные системы решают такие вопросы:

1. Сохраняют фундамент
2. Исключают гибель зеленый насаждений
3. Защищают дорожные покрытия от разрушения
4. Сохраняют уровень влажности почвы
5. Препятствуют повышению уровня грунтовых вод

Назначение

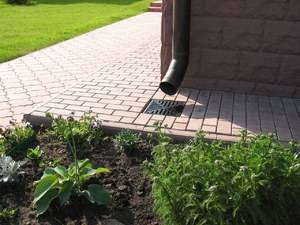

Точечные приемники предназначены для сбора воды с водостоков крыш. Вода поступает в дождеприемник, который подключен к трубной магистрали. Приемник оборудован фильтром, в котором оседает мусор (его систематически очищают). Вода из дождеприемника по трубам поступает в накопители или отводится за территорию участка.

Дождеприемники точечные устанавливаются под водосточными трубами с крыши. Отсутствие кровельной ливневой системы делает монтаж дождеприемников бессмысленным.

Линейный водоотвод отводит воду с дорог, тротуаров, площадок, стоянок, кровельных труб, автодорог и т.д. Линейная система водоотвода – это сеть наземных и подземных каналов, которая отводит излишки влаги в коллекторы или накопители, где используется в иных целях.

Открытые

Изготавливаются изделия строго по ГОСТу, размер соответствует СНиП. Размер зависит от интенсивности потока. Могут быть оснащены решеткой, так и выполнять свою функцию без нее. На тротуарах и в местах большого потока пешеходов обычно монтируют щелевые лотки.

Лотки изготавливают из бетона, бетона с арматурой, пластика, чугуна.

Открытые ливневки простые в монтаже и имеют лояльную цену.

Системы водоотведения закрытого типа

Ливневая система канализации прокладываемая на определенной глубине требует большего внимания. Установка предусматривает определенные условия. Такие системы в своем большинстве монтируются на предприятиях, площадях и т.д.

Каждый проект индивидуален. Размер, уклон, диаметр труб, материал все это зависит от площади места установки и количества отводимых вод.

Ливневая канализация закрытого типа всегда оснащена специальными смотровыми колодцами.

От глубины установки трубопровода зависит, будет он промерзающим или нет. Глубина на уровне метра является промерзающей и по ранней весне такая система функционировать не может. Глубина до 2 метров, гарантирует отсутствие промерзания и рабочее состояние круглый год.

На частном участке непромерзаемый монтаж является нецелесообразным и дорогим.

Смешанный тип монтажа является хорошим компромиссом.  Часть системы закрыта, часть наружная.

Единой утвержденной системы отвода талых и дождевых вод нет. Каждый проект индивидуален. Составляется исходя из особенностей грунта, региона, количества осадков, рельефа и площади участка.

https://youtube.com/watch?v=zvpIN2lTng8

Правила для использования и предоставления

Вода, которая предназначена для пищевого и хозяйственного использования, направляется в помещения от организации, поставляющей данные услуги. Собственники квартир заключают соглашения с данными компаниями. Такие отношения урегулированы посредством положений Гражданского кодекса.

В соответствии с этим соглашением начисляется оплата за потребленные ресурсы. В документе прописываются правила расчета суммы.  В ситуации, когда использование воды происходит без заключения рассматриваемого акта, это является нарушением.

Виновное лицо привлекается к ответственности по КоАП и УК РФ, о чем прописано в таблице:

Наказание КоАП	Санкции УК
Штраф для граждан в размере от 1000 до 1500 рублей, для организаций от 20000 до 30 000 рублей	Штраф от 200 000 до 300 000 рублей, принудительные работы до 2 лет, лишение свободы на 2 года

Аналогичный порядок применяется в отношении системы водоотведения.

Назначение

Септик, как и автономная канализация играют схожую роль на придомовом участке. Они предназначены для того, чтобы собирать сточные воды и биологические отходы с дальнейшей их переработкой разными способами. Предлагаем обратиться к каждому оборудованию отдельно и узнать все детали.

Функция септика

Септик — система, которая состоит из нескольких переливных резервуаров, погруженных глубоко в грунт. В них происходит сбор (накопление) биологических стоков, которые впоследствии перерабатываются путем брожения. В септик не поступает кислород, а все отходы находятся в закрытом отсеке.

Обработка стоков происходит с максимальным КПД, в чем тоже замечается разница септика и автономной канализации (коэффициентом полезного действия). Качество очистки в соединенных резервуарах составляет не более 65 85 %. С профессиональной точки зрения септик предназначен для сбора сточных вод и биологических отходов для дальнейшей утилизации посредством грунта. Для обработки содержимого в резервуарах могут использоваться различные технологии, а производительность зависит напрямую от особенностей конструирования септика на участке.

Функция автономной канализации

Автономная канализация — система комбинированной биологической очистки хозяйственно- бытовых сточных вод (аэробной, анаэробной, аноксидной). В данной технологии происходит поэтапная очистка с применением принудительной аэрацией смеси сточных вод и активного ила (применяется в продукции «ТОПОЛ-ЭКО» (станции «ТОПАС»)). После полноценной обработки получаемая жидкость не требует дополнительной очистки. При корректной эксплуатации станции очистка составляет до 98%.

Разновидности ливневой канализации

В зависимости от способа выполнения система ливневой канализации может быть с точечным или линейным водоотведением, у которых есть свои преимущества и недостатки.

Система ливневой канализации с точечным водоотведением состоит из дождеприемников, которые закрыты решетками. Устанавливают их в таких местах, где скапливается много талых и дождевых вод: в дверных приямках, в местах использования технической воды, под водосточными трубами. При выполнении канализации точечного типа на площадках, имеющих водонепроницаемое покрытие, выдерживают конвертный уклон в сторону дождеприемника. Вода после сбора начинает проходить по трубам к системе фильтров, отстойников и пескоуловителей, после чего проникает в общую магистраль.

Преимущество такой системы заключается в следующем:

• простота монтажа;
• удобство эксплуатации;
• безопасность;
• большая пропускная способность при сборе воды с крыш домов.

Недостатки – это довольно сложная установка ливневой канализации такого типа для осушения поверхности тротуаров и крупных дорог.

Линейная канализация представляет собой систему желобов, имеющих уклон в сторону коллекторного колодца. Она в основном используется для удаления дождевой воды с пешеходной и проезжей части, а также асфальтированных площадок. Такая ливневка выполняется с использованием пескоуловителей и мусоросборников, потому что в нее часто попадает уличный мусор и большое количество песка. Для обеспечения безопасности и удобства эксплуатации используют заслонки, решетки и трапы.

К преимуществам такой системы относится то, что с асфальтированных дорог и тротуаров осуществляется водоотведение в больших объемах. Существенным недостатком является необходимость систематического обслуживания и удаление мусора и песка из желобов, а также возможность быстрого засорения.

Устройство конструкции

Рассматривая конструкцию дренажа, можно сказать, что она представляет собой инженерную сеть, состоящую из труб и колодцев. В ней для соединения труб между собой используются специальные соединительные муфты.

Для изготовления труб дренажной системы используются материалы с определенными фильтрующими качествами. Наибольшая популярность отмечается у труб из полимерных материалов.

Колодцы устанавливают в определенных местах, оптимальным вариантом при этом можно назвать самую низкую точку в рельефе участка. В таком случае можно рассчитывать на эффективное отведение сточных вод. Также колодцы используют при промывке дренажной системы в случае образования серьезных засоров.

Насосное оборудование устанавливают в том случае, когда требуется принудительная транспортировка и регулировка направления воды по трубам и каналам до дренажного колодца. Такая ситуация возникает при отсутствии возможности отвода воды естественным путем, например, на идеально ровной поверхности. Насосное оборудование для устройства дренажной системы водоотвода представлено в довольно широком ассортименте, может иметь различную мощность и пропускную способность шлангов.

Обустройство дренажной системы выполняется при наличии следующих факторов:

• Расположение участка в низине между склонами или в местах водораздела.
• Близкое расположение грунтовых вод. Чаще всего сигнал тревоги можно бить при УГВ менее 1,5 метров.
• Расположение участка на глинистых, суглинистых, песчаных и щебенчатых грунтах, которые характеризуются низкой пропускной способностью. В этом случае обустройство дренажной системы водоотведения является обязательным мероприятием.
• При нахождении участка вблизи рек или других водоемов риск заболачивания достаточно большой.

Участки, расположенные на склонах, позволяют обустраивать открытые системы водоотведения. В результате появляется возможность перехвата сточных вод.

Материалы

            Элементы канализации
изготавливают из разных материалов:

• чугун;
• железобетон;
• асбоцемент;
• керамика;
• пластик.

Чугунные детали прочные и
долговечные. Они еще недавно использовались во всех системах, внутренних, или
наружных. Единственным их недостатком можно назвать большой вес, затрудняющий
монтажные работы. Кроме того, соединение труб или фитингов из чугуна требует
использования особых методик.

Железобетонные трубы используются
до сих пор для сборки коллекторов или магистральных линий. Они отличаются
большим диаметром и весом, поэтому для частных систем такие элементы не
применяют.

      Асбоцементные элементы канализационной сети показывают хорошие рабочие качества, но, из-за наличия асбеста в составе их производство с недавнего времени прекращено. Керамические трубы также встречаются редко из-за высоких цен. Обжиг материала требует большого расхода электроэнергии, поэтому конечная стоимость изделий становится слишком высокой.

Сложность сборки — недостаток
всех труб, за исключением пластиковых. Они появились сравнительно недавно, но
практически сразу заняли лидирующие позиции. Сегодня практически все основные элементы системы
внутренней канализации изготовлены из полимеров. Наружные участки еще
сохраняют старую конструкцию, но на замену везде используют современные и
удобные изделия. Преимущества пластиковых деталей оказались весьма велики:

• малый вес;
• простота сборки;
• устойчивость к воздействию воды и химических
  элементов;
• способность выдерживать перепады температур;
• долговечность.

Кроме того, в продаже есть
несколько разновидностей пластиковых труб и фитингов:

• ПВХ;
• полиэтиленовые;
• пропиленовые.

Самыми популярными считаются элементы системы канализации
из ПВХ, но остальные виды им не уступают. Причина высокого спроса на виниловые комплектующие —
низкая цена, в остальном все виды показывают отличные качества.

Источники водоснабжения

Источники могут быть поверхностными или глубинными. К первым относят озера, реки, пруды, водохранилища, ко вторым – скважины и колодцы.

Требования к водоснабжающим источникам:

• получение нужных объемов воды с учетом увеличения возможного водорасхода;
• бесперебойное обеспечение населения;
• достижение максимального качества методом простого и недорогого очищения;
• водообеспечение с малым расходом средств;
• минимальное воздействие на экосистему.

К подбору источника подходят ответственно, ведь он обусловливает характер системы, определяющий затраты на ее монтаж и работу.

Особенности соединения элементов канализации

Соединение элементов канализации – следующий этап её монтажа. Качество выполнения данной работы предопределяет работоспособность системы и её долговечность. Соединение канализационных труб может быть проведено различными способами:

• «в раструб» — наиболее простой вариант, для осуществления которого нужна смазка из силикона, а также резиновый уплотнитель;
• с применение клея – данный вариант уместен, если необходимо решить вопрос об установке пластиковых канализационных труб;
• сварка – зачастую используется при монтаже канализации из чугунных труб. К неразъёмным типам соединения данный способ не относится;
• с использование фитингов – рынок сделал доступными разнообразные элементы, используемые для соединения труб в трубопроводе: тройники, муфты, переходники. Они помогают не просто соединить муфты, но и организовать ответвления.

То, какой именно способ будет выбран для соединения элементов канализации, зависит от характеристик, которыми обладают используемые трубы

Особое внимание следует уделить соединениям пластиковых труб с чугунными

Герметизация соединений, как четвёртый этап монтажа канализации

Чтобы избежать прорывов и протечек в канализации, следует хорошо загерметизировать стыки её элементов. Для этого могут использоваться следующие материалы:

• самоклеящиеся ленты – наиболее простой, но от этого не менее эффективный и надёжных способ. Сегодня существует довольно большой ассортимент лент, обладающих самыми разнообразными характеристиками. Например, в целях герметизации канализационных труб, сделанных из чугуна, зачастую применяю материалы, обладающие антикоррозийными свойствами. Для повышения прочности соединения обрабатываемую поверхность смазывают составом для обезжиривания;
• силиконовые герметики, в основе которых содержится каучук – эти высокоэффективные материалы могут быть нейтральными и кислотными. Перед тем как нанести состав на поверхность труб, нужно предварительно обработать её праймерами;
• асфальтовая мастика;
• эпоксидная смола;
• смоляная прядь;
• пр.

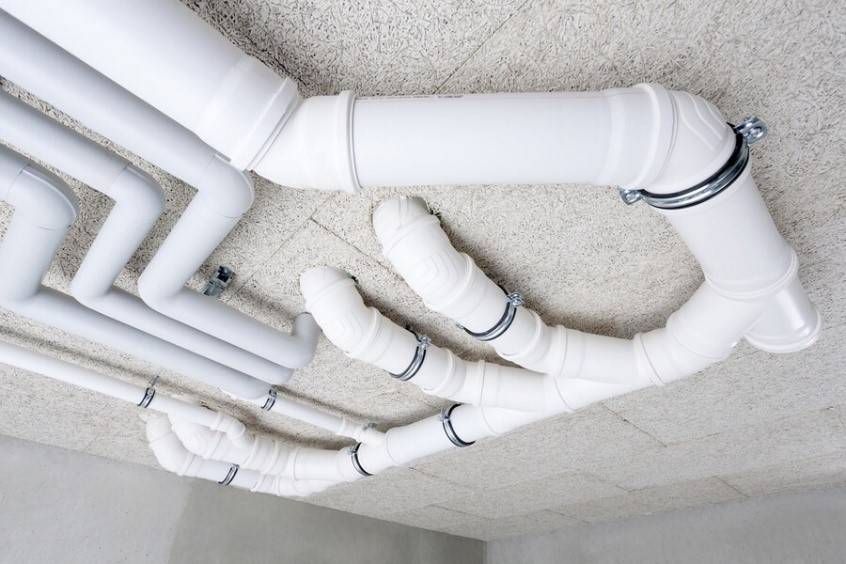

Следующий этап монтажа – фиксирование трубопровода

Установку труб канализации нельзя считать завершённой, если трубопровод не будет прикреплён к полу или стене

Это важно, так как при эксплуатации трубы могут смещаться под собственным весом, что приведёт к нарушению герметизации соединений, и, как следствие, протечкам. Хомуты – элементы, используемые для крепления труб канализации чаще всего

Они могут быть сделаны из металла или пластика. Металлические хомуты, как правило, эксплуатируется, если трубы сделаны из чугуна. Они способствуют созданию надёжного и прочного крепления, но обладают теми же недостатками, что и металлические трубы. Хомуты из пластика подходят для выполнения плавающего и жёсткого крепления. Они отличаются низким уровнем цены, большей лёгкостью, а по прочности уступают изделиям из металла совсем чуть-чуть. Кроме того, в целях фиксации трубопровода могут быть использованы клипсы, внешне похожие на хомуты. Как правило, клипсы используются для крепления труб, диаметр которых невелик.

Крепление труб канализации может осуществляться двумя способами:

• жёсткий – точка фиксации находится прямо под стыком. При этом затягиваются крепёжные хомуты очень сильно. Это необходимо для того, чтобы при эксплуатации трубопровод не мог отклониться;
• плавающий – нужен, чтобы обеспечить подвижность труб канализации в продольном направлении. Для того чтобы выполнить её хомуты просто не затягиваются до конца.

Установка наружной канализации

Установка наружной канализации – задача, которая стоит перед владельцами частных домов. В её состав, как правило, входят трубы, которые прокладываются под землёй, септик или выгребная яма, в которые собираются отходы человеческой жизнедеятельности. Установка наружной канализации – более сложная задача, если сравнивать с внутренней. Трубы должны прокладываться довольно глубоко – ниже уровня промерзания грунта. Это необходимо для того, чтобы в холода канализация не могла замёрзнуть. Кроме того, трубопровод желательно дополнительно утеплить. Как правило, первые этапы монтажа канализации в данном случае начинаются с выгребной ямы. При помощи специальной техники роется котлован, что делает работу намного проще. Укладка уже собранного трубопровода производится в вырытую траншею. На следующем этапе проводится проверка канализации на предмет протечек. Для этого большое количество воды спускается по канализации, а трубопровод тщательно осматривается. Хотите, чтобы все этапы монтажа канализации были выполнены настоящими профессионалами? Обратитесь в ООО «СК ЕВРОМОНТАЖ»!

Законодательная база для разработки Схем ВиВ

1. Постановление Правительства Российской Федерации от 5 сентября 2013 г. N 782 г. Москва «О схемах водоснабжения и водоотведения» Порядок разработки и утверждения схем водоснабжения и водоотведения.
2. Федеральный закон от 07 декабря 2011 года № 416-ФЗ «О водоснабжении и водоотведении»;
3. Градостроительный кодекс РФ;
4. Федеральный закон от 06 октября 2003 года № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации»;
5. Федеральный закон от 27 июля 2010 года № 190-ФЗ «О теплоснабжении»;
6. Федеральный закон от 30.12.2004 № 210-ФЗ «Об основах регулирования тарифов организаций коммунального комплекса»;
7. Постановление Правительства Российской Федерации от 14.06.2013 № 502 «Об утверждении требований к программам комплексного развития систем коммунальной инфраструктуры поселений, городских округов»;
8. Приказ Министерства регионального развития Российской Федерации от 10 октября 2007 №99 «Об утверждении Методических рекомендаций по разработке инвестиционных программ организаций коммунального комплекса»;
9. Приказ Министерства регионального развития Российской Федерации от 06 мая 2011 года № 204 «О разработке программ комплексного развития систем коммунальной инфраструктуры муниципальных образований».

Трубы для систем теплоснабжения

Подземная прокладка теплоснабжения требует использования специальных труб, выдерживающих определенные температуры и давление, устойчивых к гидроудару. Для изготовления труб систем отопления используют:

• оцинкованную сталь, выдерживающую давление до 12 атмосфер и высочайшие температуры. Слабое место стальных труб – резьбовые соединения. К прочим недостаткам относится невозможность совмещения с системой теплых полов, сложность монтажа и высокая стоимость;
• полипропилен, функционирующий при давлении до 9 атмосфер и температуре до 90-95º С (он многократно дешевле стали и легок в установке);
• сшитый полиэтилен, отличающийся низким коэффициентом теплового расширения. Практически исключается возможность разрыва трубы из сшитого полиэтилена. Она надежно работает при давлении до 12 атмосфер и температуре до 90-95º С. Но – недешева, относится к премиальной ценовой категории;
• металлопластик не уступает в сопротивлении давлению и температуре сшитому полиэтилену. Однако при его монтаже стоимость системы заметно возрастает. Потребуются дополнительные фитинговые соединения.

Использование предизолированных труб в значительной мере ускоряет процесс монтажа теплосетей

Оптимальным вариантом для наружных теплосетей в ряде случаев может выступать применение теплоизолированных труб. Их конструкция сочетает трубу-теплоноситель и изоляцию, не требует сварки при установке.

Виды

Комплекс систем пожаротушения по своему функционалу и принципиальной схеме использования разделяется на два вида:

1. Водопровод общего назначения с противопожарной функцией. По сути, это обычная водопроводная разводка, которая используется для потребления воды для нужд производства и потребления воды для людей (питья, мытья и прочее). Она подключена к системе труб противопожарной безопасности. Отметим, что в данном случае водопровод для тушения пожаров может быть общим (раскидано на весь объект) или локальным (на определенный участок или корпус).
2. Отдельный внутренний противопожарный водопровод. Это схема со стояками на высоту всего строения, предназначенными только для противопожарных мер безопасности.

Любая из вышеобозначенных схем может быть тупиковой, по-другому концевой, или кольцевой. Первый вариант используется в небольших по размерам зданиях, где максимум 12 решат проблему тушения огня. Кольцевая схема, она же универсальная, идеальный вариант для всех видов объектов. Это закольцованный водопровод, в который огнетушащее средство может подавать с любой из сторон. Поэтому выход из строя одного из участков не влияет на эффективность работы остальных, он просто отсекается запорной арматурой.

Техническое обслуживание ливневой канализации

Любая коммуникационная система требует регулярного технического обслуживания, ливневая канализация в этом плане не является исключением.

Поэтому, помимо знаний, как устроена ливневая канализация, необходимо выполнять следующие мероприятия:

• Через определенное время проводится осмотр системы, убирается скопившийся мусор, устраняются засоры.
• Один раз в 3-4 года делают промывку системы.
• При осмотре контролируется уровень ила на дне колодцев и при необходимости выполняются очистные мероприятия. В частности насосом, расположенным на небольшом расстоянии от дна, из колодца выкачивают всю воду. Затем промывают системы с помощью этого же насосного оборудования.

Зимой ливневая канализации открытого типа застывает, с приходом тепла лед начинает таять, и система вновь становится работоспособной. В случае с закрытой ливневой канализацией, располагающейся на небольшой глубине,  дело обстоит сложнее, здесь требуется подготовка элементов к зиме. Всю систему прочищают, сливают остатки воды и закрывают входные отверстия.

Проектирование внутренней системы водоотведения

Внутренние системы водоотведения от жилого дома проектируют для отвода бытовых сточных вод от санитарных приборов в дворовую, а затем в городскую водоотводящую сеть.

Внутренняя водоотводящая сеть состоит из санитарно-технических приборов (умывальников, моек, ванн, унитазов и т.д.), отводных трубопроводов, присоединяющихся к гидрозатворам (сифонам) стояков, вытяжной части, выпусков, устройств для прочистки.

Отводные трубы служат для отвода сточной жидкости от санитарных приборов. Прокладывают их прямолинейно по стенам выше пола с уклоном 0,03 (при d = 50 мм) и 0,02 (при d = 100 мм) в сторону стояка. Диаметры отводных труб принимаются в зависимости от вида присоединяемых к ним приборов. Отводные трубопроводы от унитазов принимаются 100 мм, от остальных приборов — 50 мм. Отводные трубы присоединяются к стоякам системы водоотведения при помощи фасонных частей (тройников, крестовин). Двухстороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается с применением косых крестовин. В подвалах следует принимать крестовины и тройники косые. Применять прямые крестовины в горизонтальной плоскости не допускается. Гидравлические затворы предназначены для предотвращения попадания газов из системы водоотведения в помещения. Их устанавливают под санитарными приборами.

Стояки, транспортирующие сточную воду от отводных трубопроводов в нижнюю часть здания, размещают в санузлах вблизи приемников сточных вод открыто, у стен или в нишах внутренних стен здания, рядом со стояком холодной воды. Для двух смежных санитарных узлов устраивается один стояк системы водоотведения, а в сантехнических кабинах (в панельных зданиях) по одному на кабину. По всей высоте стояки должны иметь одинаковый диаметр, равный наибольшему диаметру поэтажного отвода или отводного патрубка присоединяемого приёмника сточных вод (наибольший диаметр отводного патрубка диаметром 100 мм имеет унитаз).

Сеть бытовой внутренней системы водоотведения, отводящая сточные воды в наружную сеть, должна вентилироваться через стояки, вытяжная часть которых выводится через кровлю на высоту от плоской неэксплуатируемой кровли на 0,3 м. Соединение вытяжной сети стояков водоотведения с вентиляционными системами и дымоходами запрещается. Диаметр вытяжной части стояка равен диаметру сточной части стояка.

Стояк водоотведения в нижней части переходит в выпуск, служащий для отвода сточной жидкости в дворовую сеть. Диаметры выпусков принимаются равными наибольшим диаметрам стояков (100 мм).

Количество выпусков от одного здания принимается обычно равным числу подъездов в здании. Выпуски водоотведения следует по возможности располагать с одной стороны здания перпендикулярно наружным стенам минимальную глубину прокладки выпуска определяют:

в зависимости от промерзания грунта (низ трубы прокладывается выше границы промерзания на 0,3 м);

с учетом механической прочности труб (0,7 м до верха трубы).

Выпуски следует присоединять к наружной дворовой сети под углом не менее 90 (считая по движению сточных вод). Наименьшая длина трубы выпуска от наружной стены до смотрового колодца в сухих грунтах составляет 3 м, в мокрых — 5м.

Для устранения засорений на сети водоотведения необходимо предусматривать устройства для прочистки (ревизии и прочистки). Ревизии служат для прочистки сети в обоих направлениях и представляют собой люк в патрубке с крышкой и резиновой прокладкой. Прочистки позволяют прочищать трубу лишь в одном направлении, выполняются в виде косого тройника 45 и отвода 135 или двух отводов 45, раструб закрывается заглушкой.

Ревизии или прочистки предусматривают:

на стояках, при отсутствии на них отступов, в нижнем и верхнем этажах, а при наличии отступов, также и на вышерасположенных над отступами этажах;

в жилых зданиях высотой пять этажей и более — не реже чем через три этажа;

в начале участков отводных труб при числе присоединяемых приборов три и более, под которыми нет устройств для прочистки;

на поворотах сети, (прочистки — перед поворотами, ревизии — до или после поворотов).

Трубы ливневой канализации

При обустройстве ливневой канализации рекомендуется использовать трубы из полимерных материалов. Они не подвержены коррозии, как металлические изделия, имеют гладкую внутреннюю поверхность, что снижает риск заиливания трубы. Что касается диаметра, то для небольшой территории можно использовать изделия сечением 110 мм, для отведения воды с большой площади лучше использовать трубы диаметром 150 мм.

Европейская сифонно-вакуумная система ливневой канализации внутри здания Quick stream. Особенно эффективна для крыш широкой площади, высокий уровень шумопоглощения и виброизоляции.

Имеет значительно большую пропускную способность, чем традиционная канализация, меньшее количество стояков не требует земляных работ – все это обеспечивает – значительное экономическое и техническое преимущество.
