Для чего предназначены водопроводные трубы диаметром 25 мм

Основные характеристики

При выборе труб для пластикового водопровода следует ориентироваться на технические характеристики изделий. Существует прямая зависимость технических свойств и особенностей полимерных труб от материала их изготовления. Для производства полимерных стройматериалов используется различные виды сырья, имеющие разные температурные, весовые и прочностные характеристики

Температура носителя

Пластиковый водопровод может применяться как для подвода холодной, так для и горячей воды, Однако не все виды пластика предназначены для горячего водоснабжения.

Таблица предельно допустимых значений температуры теплоносителя

Вид пластика	Предельные значения температуры теплоносителя, град С
Поливинилхлорид (ПВХ)	0 градусов	Не более 30 град
Полипропилен	0 градусов	Не более 95 град
Полиэтилен	0 градусов	+45 град
Металлопластик	0 градусов	+95 град.

В приведенной таблице, составленной на основании рекомендаций заводов — изготовителей, можно сделать вывод, что область использования пластика для горячей воды ограничена техническими свойствами исходного материала.

Вес

Среди основных технических характеристик водопроводных труб, предназначенных для водоснабжения, важным критерием является их вес. Известно, что малый вес по сравнению с металлическим водопроводом – это одно из главных преимуществ пластиковой коммуникации

При прокладке водопровода по стенам или под потолком, важно знать: сколько будет весит трубная разводка и сможет ли конструкция стены или потолка выдержать данную нагрузку. Если нет под руками справочника по пластиковым водопроводным материалам, то для подсчета веса можно воспользоваться следующими правилами:

1. Показатель веса находится в прямой зависимости от диаметра и толщины ее стенок. Например, один погонный метр трубного изделия из пластика диаметром 16 мм равен 100 гр. В настоящий момент нет строгих стандартов веса и при покупке вес изделия можно увидеть в прилагаемом сертификате.
2. Формула подсчета для самостоятельного определения веса полимерных трубных изделий: вес в килограммах 1 м. пог. пластиковой трубы =((Дн – Т)/40,55)*Т, где Дн – наружный диаметр, Т — толщина стенки, 40,55 – постоянная константа.

Есть еще один способ узнать ориентировочное весовое значение: определить объем трубы в м3 и умножить на постоянный коэффициент 950.

Прочность

Показатели прочности особенно актуальны для пластиковых труб укладываемых в землю. Они эксплуатируются в условиях внутреннего высокого давления водяного потока и внешней нагрузки от большого объема грунта. Производители предлагают использовать для таких видов водопроводных инженерных сетей изделия с более высокими показателями по прочности, но и цена на такие стройматериалы будет намного выше, чем у обычных пластиковых.

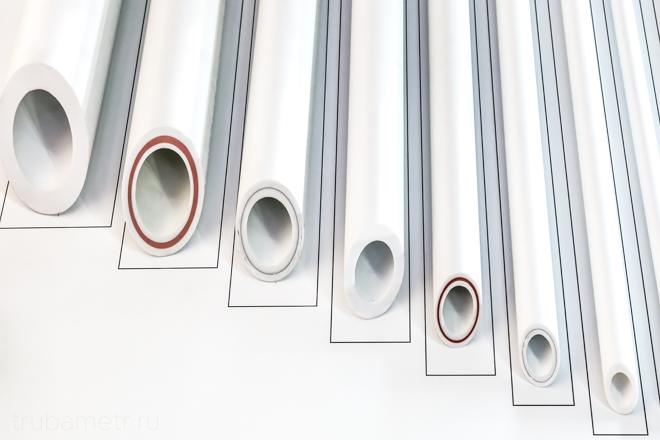

Таблица диаметров труб для водопровода

От выбора размера труб для водопровода зависит пропускная способность всей системы подачи воды. Для каждого вида полимерных трубных изделий существуют свои нормы и стандарты с разными толщинами стенок.

Таблица диаметров труб для водопровода по видам полимера

Разновидность	ГОСТ	Условия применения	Допустимый диаметр, мм	Толщина стенок, мм
Поливинилхлоридные (ПХВ)	Р 51613-2000 3241202913	Подвод к ванне и раковине	От 10 до 315	От 1,6 до 6
Подвод к унитазу	От 15 до 315
Подвод к стиральной машине	От 15 до 315
Полиэтиленовые (ПЭ)	18599-2001	Трубы легкие	От 20 до 100	2,0 – 29,3
Средние	2,0 – 45,3
Тяжелые	2,0 – 45,5
Полипропиленовые(ПП)	32415-2013	Внутренняя разводка	40,50 и 110	8,1
Наружная разводка, в землю	От 150	От 32,1 до 35,2
Металлопластиковые		Прокладка водопровода	15,20	2

Существует правило, что для прокладки водопроводной линии диаметр трубы не должен быть менее 15 мм, а для монтажа водоподающих стояков используются диаметры от 32 мм.

При выборе труб необходимого размера, следует учесть зависимость сечения от протяженности водопроводной линии:

1. При длине водяной системы менее 30 метров допускается использование труб диаметром 25 мм.
2. Если длина магистрали более 30 метров, рекомендуется применять сечение от 32 мм.

Для коротких водопроводных линий до 10 метров актуальным будут пластиковые изделия диаметром 20 мм.

Разобраться с диаметрами в миллиметрах и дюймах и их пересчету поможет это видео:

Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

•  силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
•  общая длина водопроводной системы;
•  сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
•  то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

•  короткий трубопровод меньше 10 м — 20 мм;
•  меньше 30 м — минимум 25 мм;
•  если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

•  25-миллиметровые прогоняют через себя до 30 л/мин;
•  32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.

Различие водопроводных труб по материалу

Трубы водоснабжения подразделяются на три вида:

• Металлические;
• Полихлорвиниловые (пластиковые и полипропиленовые);
• Металлопластиковые (сочетания пластика и металла)

Любой вид из этого класса имеет свои преимущества и недостатки, которые вызваны физическими параметрами материала. Стальные трубы могут выдерживать большое давление, поэтому отличаются высокой прочностью и надежностью. Недостатком их является то, что они подвержены коррозии и их большой вес. К тому же, со временем в трубопротоках образуется налет, который способен заузить внутреннее отверстие и снизить пропускную способность системы водоснабжения.

Металлопластиковые и полипропиленовые трубы отличаются от стальных следующими характеристиками:

• Монтаж. Трубы из металлопластика и полипропилена удобно собирать. В первом случае – с помощью фитингов, а во втором варианте – за счет разогрева до расплавленного состояния сопрягаемых поверхностей и их соединения;
• Нейтральность к коррозии и отсутствие налета внутри водопротока;
• Небольшой вес;
• Гладкая внутренняя поверхность. Такая поверхность не дает скапливаться различным отложениям, особенно это существенно на угловых соединениях.

Несмотря на разный материал изготовленных труб, общей характеристикой для всех является их размер, а точнее, – внутренний и наружный диаметр.

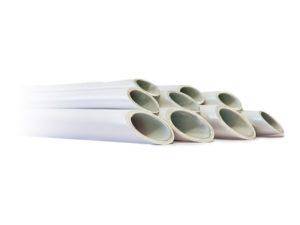

Полипропиленовые трубы для водопровода какие лучше

Во время подбора элементов сети для холодной и подогретой воды необходимо обращать внимание на фирму-изготовителя трубы. Нужно также учитывать рекомендации специалистов. Армированные и не армированные

Армированные и не армированные

Для горячей воды

При монтаже ГВС учитывается, что ПП трубы способны существенно расширяться при нагреве. Поэтому для горячей воды необходимо использовать армированные изделия.

Их каждый метр удлиняется только на 0,32 мм при возрастании температуры на 10°С. Это значение для трубопроводных элементов без армирования составляет 1,25 мм.

Для холодной воды

Холодное водоснабжение можно обустраивать с помощью однослойных и многослойных труб. При устройстве таких систем учитывается сила напора и дистанция до водоисточника.

Такие однослойные трубы выпускаются серого или белого цвета. Они относятся к первому классу. Обычно в их маркировки присутствует обозначение в виде PN 10 или PN 16.

Типовые решения

Для подачи воды от скважины к дому используют трубы из ПНД – полиэтилена низкого давления, металлопластика, полипропилена и меди.

Трубы из ПНД – полиэтилена низкого давления

Материал отличается простотой сборки, не требуется никаких инструментов. Используют только специальные недорогие фитинги, которые затягиваются вручную, обеспечивая герметичность соединений.

Трубы из ПНД не лопнут, даже если в них замерзнет вода. Подходят только для холодной воды, поэтому оптимальны для введения воды в дом.

Трубы из полиэтилена низкого давления.

Из ПНД можно и полностью изготовить систему водоснабжения. Такое решение подходит в случае создания только системы ХВС, холодного водоснабжения помещений.

Для получения горячей воды в этом случае используются электрические водонагреватели.

Такая схема водоснабжения применяется в домах для сезонного проживания или в нежилых постройках, таких как баня, летняя кухня и т.п. Внутри дома используют другие виды материалов.

Трубы из металлопластика

Гибкость этого материала делает его монтаж несложным, можно обеспечить минимально возможное количество стыков и соединений, для него достаточно пресс-фитингов и обыкновенного разводного ключа. Пригодны для использования в системах горячего водоснабжения

К недостаткам металлопластика можно отнести необходимость периодической подтяжки резьбовых соединений. Эстетически металлопластик также не выдерживает конкуренции с трубами из меди или нержавеющей стали. Такие трубы дополнительно закрываются декоративными панелями.

Трубы из полипропилена

Еще одним типовым решением может быть использование труб из полипропилена. Долговечность этого материала достигает 50 лет. Выпускаются армированными и неармированными.

С армированием подходят для горячего водоснабжения, без армирования – только для холодного. Требуется внимательность при закупке и монтаже.

Монтаж относительно несложен, особенно по сравнению с медью или нержавейкой, однако требует специального оборудования и высокой квалификации работника.

К недостаткам можно отнести склонность к температурным расширениям, что требует использования утеплителя или компенсаторов. Сложно рекомендовать к использованию в летних домах.

Медные трубы

Трубы медные для водопровода.

У водопровода из меди отличный внешний вид, он не нуждается в каких-либо декоративных панелях, сам является украшением комнат.

Меди не страшны перепады температуры, она служит 70 лет и более, не ржавеет и практически не зарастает. Такой водопровод имеет и противомикробный эффект, делает воду безопаснее и вкуснее.

Недостаток у такого водопровода один – высокая цена как материала, так и монтажа. Требуется пайка соединений, что качественно может сделать только специалист высокой квалификации.

Разработав грамотную схему коммуникаций, продумав местоположение сантехнического оборудования, пора заняться выбором материала для предварения проекта в жизнь. Однако еще до начала его закупок следует точно знать, что предпочесть из рыночного многообразия, какими оценочными критериями руководствоваться?

Расчет пропускной способности для труб водопровода

Определение понятия пропускной способности

Перед тем, как ознакомиться с правилами, по которым рассчитывается пропускная способность водопроводных труб, необходимо изучить, что представляет собой пропускная способность вообще, и для чего необходимо выяснять данный показатель.

Пропускная способность – это метрическая характеристика, благодаря которой возможно рассчитать и показать соотношение предельного объема (в данном случае жидкости), проходящего за единицу определенного отрезка времени через сечение трубы.

Помимо привычных всем стальных водопроводных труб, с недавнего времени стали в больших объемах использоваться трубы из металлопластика или из полимеров. Именно тогда и изменилось отношение к пропускной способности труб водопровода.

В отличие от труб стальных, полимерные трубы не зарастают внутри и не подвержены коррозии в самых неподходящих местах, то есть, каналы в таких трубах не подвергаются опасности забиться внутри естественными многослойными отложениями, а пропускная способность их в течение долгого времени остается в норме. У стальной же трубы со временем пропускная способность меняется в меньшую сторону.

Определение давления в трубопроводе

Для чего как выполнить расчет пропускной способности

Кроме учета пропускной способности в соответствии с объемом транспортируемого вещества, непременно следует определить и пропускную способность непосредственно водопроводных труб для того, чтобы рассчитать метод подключения имеющихся в доме сантехнических приборов и оборудования, а также вычислить диаметр труб водопроводных.

Это необходимо сделать, например, для того, чтобы при включении на кухне крана вы могли быть уверены, что эти действия не прекратят одновременную подачу воды в ванную комнату.

Понятие гидравлического расчета трубопровода включает в себя и материалы для труб, и длину трубопровода, и число точек водопотребления и оборудования, а также пропускную способность труб.

Ее расчет можно сделать тремя разными способами, по крайней мере, таковы расчетные возможности на сегодняшний день:

1. Расчет пропускной способности труб можно произвести по специальной формуле. При пользовании формулами надо учитывать, что применяющиеся в них показатели являются усредненными, например такие, как коэффициент шероховатости Кш, который взят для определенного временного периода и конкретного вида труб.
   Пропускная способность металлической трубы – разумеется, в расчетах подразумеваются новые материалы – должна учесть и Кш, который составит 0,2 мм.
   Чтобы рассчитать пропускную способность труб как можно более точно, надо выяснить значение таких показателей, как диаметр водопроводной трубы, материал, из которого она сделана, уклон проложенной трубы, если водопровод ненапорный, также надо знать и давление при подаче воды.
   Тем не менее, для точных расчетов пропускной способности трубы будет недостаточно этих параметров – потребуется привлечь данные таблиц для каждого конкретного материала, из которого сделаны трубы.

2. Таблицы – один из вариантов получения сведений о пропускной способности труб. Таблицы принято использовать для гидравлического расчета пластиковых, стальных, стеклянных и асбестоцементных  труб – примером может служить таблица Шевелева Ф. А.
3. Программы оптимизации для водопровода. Такой метод применяют, вероятно, самые ленивые сантехники, однако нельзя не отметить, что он исключительно удобен, поскольку в программах задано максимальное количество параметров для труб тех или иных видов.
   После введения требуемых программой данных она обрабатывает их и выдает все нужные цифры. Наиболее эффективным использование программы для прокладки водопроводной сети целиком будет при массовом подключении водоразборных точек.

Пропускная способность труб рассчитывается с использованием таких параметров, как внутренний диаметр трубы водопроводной, длина всего участка, коэффициент шероховатости для того материала труб, который задан в условиях, коэффициент местных сопротивлений (отводы, компенсаторы, тройники), внутреннее зарастание трубопровода.

Правильно рассчитав величину сечения труб водопровода, а также оснастив систему компенсаторами и другими необходимыми элементами, вода в доме будет всегда идти с хорошим напором, а при ее включении в одном месте, в другом напор останется неизменным.

Виды стальных труб

Виды стальных труб для водопровода предоставлены ниже. Наиболее распространенная классификация – это деление по специфике изготовления, таким образом, их подразделяют на:

• Оцинкованные. Эту категорию составляют изделия, которые прошли отделку цинком с двух сторон. Этот защитный слой в большой степени повышает антикоррозийные возможности изделий.
• Профильные. Их изготавливают из углеродистой стали. Данные варианты обширно применяют для создания строений с повышенной устойчивостью и каркасов из металла.
• Бесшовные. Горячедеформированные изделия — это линейка трубопрокатного сортамента, который не имеет спиралевидного или продольного сварочного крепления (шва). Технология производства в данном случае состоит в отделке грячедеформированных видов под влиянием высокой температуры.
• Электросварные. Для производства в данном случае используют низкогелированную и углеродистую сталь. Чаще всего в виде листа или штрипса. Электросварные изделия обширно применяют для проложения теплосетей, при сооружении других сетей и конструкций.
• Водогазонапорные. Очень значащим моментом для них становится соотношение внутреннего и внешнего диаметра, который зависит от толщины стенок. Исходя от толщины стенок, этот вид трубопрокатного сортамента условно классифицируют на: укрепленные, стандартные и легкие.

Труба водопроводная стальная оцинкованная заслуживает отдельного внимания. Такое покрытие существенно продлевает срок службы и надежность магистрали. Эти изделия универсальные и обширно применяются в быту, и в промышленности.

Соответствие требованиям ГОСТа становиться твердой гарантией высоких антикоррозийных свойств, надежности и долговечности.

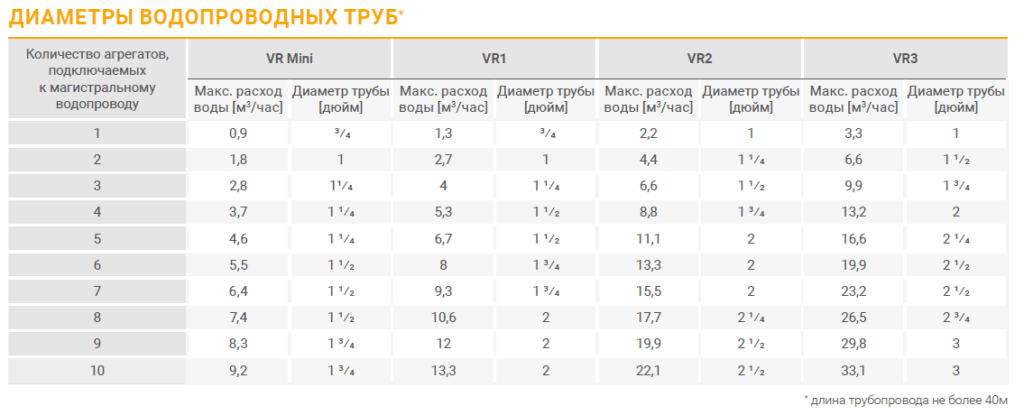

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½” — 12,7 мм;
• ¾” — 19,0 мм;
• 1” — 25,4 мм;
• 1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Полное руководство по размерам труб и шедулов (schedule) труб

Нормативность шедулов и размеров труб из кованой стали начинается с эпохи массового производства. В то время трубы были доступны только в трех размерах: стандартный вес (STD), особой прочности (XS) и сверхпрочный (XXS), в зависимости от системы типоразмеров стальных труб (IPS).

При модернизации различных отраслей промышленности и использовании труб в различных условиях давления и температуры этих трех размеров недостаточно для удовлетворения требований. Это привело к внедрению концепции шедул, который объединяет толщину стенки и диаметр трубы.

В современной практике размер трубы определяется двумя наборами чисел: 1) диаметр трубы / номинальный диаметр и 2) шедул трубы, который представляет собой не что иное, как толщину стенки трубы.

Какие есть диаметры труб для водопровода?

Промышленность выпускает огромное количество вариантов. Полный перечень и сводная таблица есть в ГОСТах. Но самые востребованные версии можно привести на примере стальных труб

Важно знать: диаметр металлической трубы немного отличается от пластиковой, самые ходовые варианты: 13.5, 17, 21.3, 26.8, 33.5, 42.3 миллиметра. Размеры пластиковых изделий приведены ниже

Виды труб

Ведущие технологи работают над созданием уникальных материалов. Отлично зарекомендовали себя пластиковые трубы. Основные виды:

• Полипропиленовые трубы.
• Полиэтиленовые трубы.
• Металлопластиковые трубы.

Подробнее о видах труб можно прочитать в нашей статье – Как виды труб бывают (
