Как устроить систему водоснабжения бани своими руками, схемы колодцев и скважин

Обеспечение зимнего водоснабжения

В чем проблема зимнего водоснабжения? Во-первых, при сильных морозах вода может замерзнуть на устье источника (колодца или скважины) или в трубах при неправильной их прокладке. Во-вторых, в периоды между эксплуатацией бани замерзать могут остатки влаги в вентилях, клапанах, других запорных элементах, что блокирует их работу при появлении в этом необходимости. Серьезная опасность существует для труб (особенно полимерных), т.к. вода при замерзании расширяется, что создает риск их разрыва. Лед может вывести из строя датчики, реле и контролирующие приборы.

Указанные воздействия требуют особой подготовки водопроводной системы к эксплуатации в зимних условиях. Так, обязательно должно быть предусмотрено утепление оголовка, т.е. наземной части источника воды. Присоединение отводящей трубы водопровода к трубе, по которой поднимается вода в шахте, должно располагаться ниже уровня зимнего промерзания грунта. Все элементы насосного оборудования помещаются в утепленное закрытое помещение (кессон, погреб, павильон и т.д.).


Схема зимнего водоснабжения в бане

Важное значение имеет глубина прокладки трубопровода от источника до бани. Если в летнем варианте достаточно разместить трубы на грубине 40-60 см, то для исключения зимних проблем они должны располагаться ниже уровня промерзания грунта, что зависит от региона и колеблется в пределах 1,2-2,3 м

Для надежности трубы траншея трубопровода специально обустраивается. На дно засыпается песчано-щебневая подушка, а сами трубы рекомендуется укутать теплоизоляционным материалом (рубероид, минеральная вата и т.д.)

Колодцы для водоснабжения дачи

Традиционный способ организовать источник воды возле бани – вырыть колодец. Он достигает ближайшего водоносного слоя, но не отличается ни чистотой воды, ни стабильностью ее уровня: во время дождей и паводка уровень воды в колодце поднимается, в засушливое время понижается. Кроме того, во время паводка, природные фильтры не всегда справляются со своей задачей и вода в колодце может быть мутной, или даже иметь биологические загрязнения.

Частично решить проблему можно при помощи так называемого абиссинского колодца. Его особенность в том, что длинную трубу с фильтром на конце забивают до следующего водоносного слоя. Максимально на 10-12 метров.


Как сделать абиссинский колодец самостоятельно

Его особенность и главная часть – заостренный отрезок трубы, в котором просверлено большое количество отверстий (своеобразный фильтр). Этот участок трубы забивают в грунт при помощи треножника и бабки – чугунной чушки или сделанного из армированного бетона с использованием цемента высоких марок куска цилиндрической формы. Забив первый кусок трубы, на него накручивают второй, третий и т.д. до тех пор, пока в трубе не появится вода. Ее наличие проверяют, резко опуская в забиваемую трубу отрезок полой трубы меньшего диаметра, привязанного к крепкой бечевке. При ударе о воду слышится характерный хлопок. Глубины достаточно тогда, когда воды в трубе будет не менее 50 см, а лучше 1 метра.

После достижения достаточной глубины наверху ставят вытяжной насос. В таком случае поднимать воду можно с глубины 7-8 метров. Если вода находится на большей глубине можно использовать погружной насос.

Современные модели имеют небольшие габариты и мощность, достаточную для подъема воды с 30 метров. При небольшой глубине залегания воды можно использовать ручной насос.


Устройство абиссинского колодца для водоснабжения бани

Абиссинский колодец хорош в тех случаях, когда между водоносными слоями нет очень плотных слоев или больших валунов. В этом случае необходимо использование специального бурильного оборудования и целесообразнее тогда уже устроить скважину.

Монтаж системы

Собрать систему водоснабжения можно самостоятельно. Это позволит сэкономить на привлечении профессионалов, получить дополнительные навыки. Перед сборкой нужно подготовить проект, материалы, инструменты.

Проектирование

Чтобы трубопровод бесперебойно подавал жидкость, его можно было настраивать по желанию, не возникало проблем с эксплуатацией, нужно продумать проект расположения элементов системы. На чертеже необходимо обозначить элементы трубопровода, места подключения бытовых приборов, сливные точки, смесители.

Схемы подключения труб

Для составления схемы подключения труб в бане к общей магистрали нужно учитывать некоторые нюансы:

Рекомендуется использовать эластичные трубки из полиэтилена

Важно выбирать материал, устойчивый к воздействию низких температур. Фитинги, краны нужно располагать внутри помещений или утепленного колодца

Они уязвимы перед перепадами температур, природными факторами. На магистрали в колодце нужно установить запорный кран

Он нужен для перекрытия трубопровода. Перед вводом трубы в баню нужно установить сливной вентиль. Сделать от него слив до дренажного колодца, чтобы вода уходила в землю дальше от постройки.

В помещении схема подключения трубок зависит от типов бытовой техники, смесителя, к которым их нужно подключить.

Разводка внутри помещения

Разводка труб внутри бани должна иметь несколько точек слива жидкости. Они обеспечивают:

  • опустошение бака;
  • слив жидкости из бойлера.

Душ необходимо устанавливать там, где к нему проще подвести холодную, горячую воду.

Материалы и инструменты

После подготовки проекта нужно собрать инструменты, расходные материалы:

  • полипропиленовые трубы;
  • муфты, запорные краны;
  • совковую, штыковую лопату;
  • металлические хомуты;
  • насос с набором креплений, шлангов.

Если будут использоваться трубы из пластика, понадобится специальный паяльный аппарат. Его можно купить или арендовать на время.

Проведение работ

Этапы сборки трубопровода для подачи воды в баню зависят от типа устанавливаемой системы. Если баня не будет использоваться в зимнее время, нет смысла платить за сборку, установку зимней системы водоснабжения.

Обустройство зимнего водопровода

Этапы сборки:

  1. Зимний провод — постоянная конструкция, которая не будет демонтироваться. Нужно отметить на земле габариты траншеи до колодца или скважины, которая будет идти от бани.
  2. Выкопать котлован. Уклона делать не нужно. Глубина — 60–80 см.
  3. Засыпать в траншею слой песка толщиной 20 см, утрамбовать. Трубки поместить в асбестовые трубы.
  4. Собрать трубопровод, спаять отдельные элементы вместе.
  5. Подключить один конец системы к насосу, другой завести в баню. Для этого необходимо проделать отверстие в стене постройки, утеплить его минеральной ватой.

Прежде чем засыпать траншею землей, нужно выполнить пробный запуск системы. Включить насос, дать ему поработать 30 минут. Если протечек по местам соединений нет, можно засыпать траншею.

Обустройство летней системы водоснабжения

Летняя система водоснабжения — временная конструкция, которую можно убрать. Этапы сборки:

  1. Продумать расположение трубопровода.
  2. Собрать элементы. Для закрепления трубопровода используются хомуты.
  3. Выполнить запуск.

Перед началом холодов трубопровод необходимо демонтировать. Поэтому для монтажа лучше выбирать резьбовые муфты. Так можно сэкономить на покупке новых трубок.

  1. Обернуть трубки теплоизолирующим материалом, закрепить его хомутами.
  2. Использовать нагревательный кабель. Он прокладывается по всей длине трубопровода, подключается к регулятору температуры.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).

Самоварный теплообменник, устанавливаемый на дымовую трубу.

Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.

Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Источники забора боды

В баню можно подавать воду даже для технических нужд или с водоема. Главное, чтобы она была чистая и безопасная для купания. Однако к такому методу прибегают в крайних случаях. Чаще всего водоснабжение организовывают питьевой водой.

Водоснабжение бани из скважины

Лучшим источником для забора воды считается скважина. Достаточно погрузить насос, и бесперебойное водоснабжение гарантировано. По своему устройству скважины делятся на два типа:

  1. Песчаные. Вода для скважины поступает из верхних залежей слоев в земле. Глубина варьируется от 10 до 25 м. Часто водяные слои малообъемные и способны обеспечить подачу максимум 1 м3/час. Редкое использование приводит к заиливанию. Прослужит скважина от 5 до 15 лет.
  2. Артезианские. Глубина скважин достигает 30 м, а иногда и больше. Срок службы превышает 50 л. Скважина обычно работает, пока не испортится обсадная труба. Вода идеально чистая, подходит для питья без прогонки через фильтр.

Вода песчаных скважин часто содержит вредные примеси, просачивающиеся сквозь землю с дождем. Для купания в бане она подходит, а пить лучше после предварительной фильтрации.

Для водоснабжения одной бани разумнее делать песчаную скважину. Она обойдется дешевле и не требует оформления разрешительных документов от природоохранных инстанций. Для бурения скважины потребуется оборудование и обсадная труба из металла, пластика или асбестоцемента.

На видео показано водоснабжение из скважины:

Водопровод в баню из колодца

Организовывать водоснабжение бани из колодца лучше в летнее время. Зимой придется обустроить усиленное утепление оголовка. Вдобавок надо будет придумать, как вывести из колодца трубу под землей, чтобы вода в ней не замерзала.

Еще одним минусом является изменение сезонного уровня. Вода в колодце прибывает и падает. Подвешенный тросом глубинный насос во время таких перепадов будет хватать воздух. Оптимально на зеркале расположить поплавковое оборудование, но и здесь существует проблема. Если зимой уровень воды в колодце сильно упадет, насос опустится ближе ко дну. Заборный шланг захватит ил, забьется вся система водопровода.

Совет! Систему водоснабжения из колодца оптимально укомплектовать гидроаккумулятором и автоматикой.

Как провести воду в баню из дома

Самый простой вариант водоснабжения бани – подвести водопровод с жилого помещения. Достаточно прокопать от дома траншею и уложить трубопровод. В нижней точке ставят сливной кран. Если баня зимой не используется, открытием арматуры сливают воду, чтобы не замерзла система.

Колодцы для водоснабжения дачи

Традиционный способ организовать источник воды возле бани – вырыть колодец. Он достигает ближайшего водоносного слоя, но не отличается ни чистотой воды, ни стабильностью ее уровня: во время дождей  и паводка уровень воды в колодце поднимается, в засушливое время понижается. Кроме того, во время паводка, природные фильтры не всегда справляются со своей задачей и вода в колодце может быть мутной, или даже иметь биологические загрязнения.

Частично решить проблему можно при помощи так называемого абиссинского колодца. Его особенность в том, что длинную трубу с фильтром на конце забивают до следующего водоносного слоя. Максимально на 10-12 метров.

Как сделать абиссинский колодец самостоятельно

Его особенность и главная часть – заостренный отрезок трубы, в котором просверлено большое количество отверстий (своеобразный фильтр). Этот участок трубы забивают в грунт при помощи треножника и бабки – чугунной чушки или сделанного из армированного бетона с использованием цемента высоких марок куска цилиндрической формы. Забив первый кусок трубы, на него накручивают второй, третий и т.д. до тех пор, пока в трубе не появится вода. Ее наличие проверяют, резко опуская в забиваемую трубу отрезок полой трубы меньшего диаметра, привязанного к крепкой бечевке. При ударе о воду слышится характерный хлопок. Глубины достаточно тогда, когда воды в трубе будет не менее 50 см, а лучше 1 метра.

После достижения достаточной глубины наверху ставят вытяжной насос. В таком случае поднимать воду можно с глубины 7-8 метров. Если вода находится на большей глубине можно использовать погружной насос.

Современные модели имеют небольшие габариты и мощность, достаточную для подъема воды с 30 метров. При небольшой глубине залегания воды можно использовать ручной насос.

Устройство абиссинского колодца для водоснабжения бани

Абиссинский колодец хорош в тех случаях, когда между водоносными слоями нет очень плотных слоев или больших валунов. В этом случае необходимо использование специального бурильного оборудования и целесообразнее тогда уже устроить скважину.

Обычный зимний водопровод для бани

Прокладка из воздуха временного водопровода в банном помещении лишь при условии утепления и постоянного использования воды и парилки. Но даже в приятном климате, к примеру, в Сочи в зимнее время случаются морозы, и потому рано или поздно, но этот водопровод перемерзнет. По этой причине все воздушные и наземные варианты можно применять лишь в летнее время, а для зимних дач водопровод требуется укладывать в землю.

Проложенная на глубине 0.5 метров полиэтиленовая водопроводная труба будет оказываться весьма гибкой и эластичной, чтобы выдерживать давление воды, заставшая и без повреждений. Одним чувствительным местом в системе для банного помещения останутся детали арматуры из металла – сгоны и краны, посредством которых по традиции скрепляют отдельные ветки системы.

Полезный совет! Чтобы не было разрушения от пробок изо льда, участок водопровода, сделанный из полиэтилена, который проложен по холодному помещению без отопления, стыкуют муфтами и сгонами из стали, а спаивают встык, в виде единой магистрали.

Если после банного закрытия в трубах остается вода не менее 25% от общего объема, то водопровод зимнего типа из полиэтилена можно стыковать всеми доступными методами, но при этом магистраль требуется утеплять пенополистиролом.

Типы водоснабжения

В зависимости от периодичности использования бани водоснабжение может быть летним или всесезонным.

Летнее водоснабжение

Принципиальная схема водоснабжения

Самый простой, но и самый неудобный способ водоснабжения.

Преимущества

Водопроводные трубы прокладываются по поверхности участка, не требуется выполнять большой объем земляных работ для копания траншей. Можно пользоваться дешевыми мягкими шлангами, значительно уменьшается количество дорогостоящей водопроводной арматуры, шланги можно класть по самому короткому маршруту от источника воды до бани. И главное преимущество – дешевизна обустройства летнего водоснабжения.

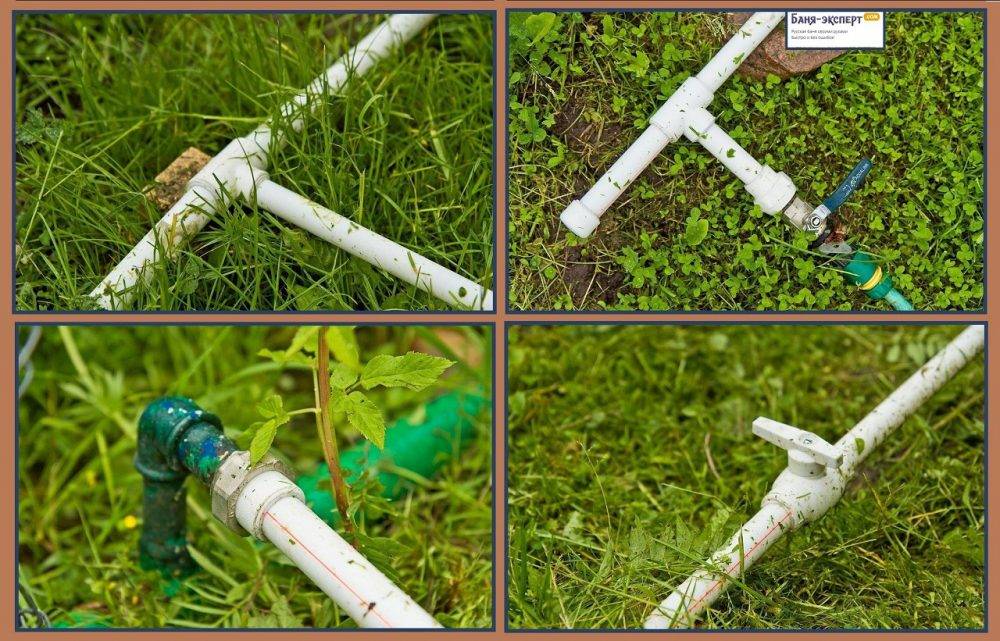

Летний водоподвод

Разводка труб для летнего водопровода

Недостатки

Каждый сезон шланги нужно убирать в теплое помещение, в поверхностных трубах полностью спускать воду. Если внезапно ударили ночные заморозки, то шланги и трубы могут выйти из строя, а для покупки новых потребуется немалая сумма денег. Но самый главный недостаток – невозможность принимать банные процедуры зимой. Если же возникает необходимость пользоваться баней в зимний период времени, то нужно устанавливать в помещениях тару под воду и носить ее ведрами.

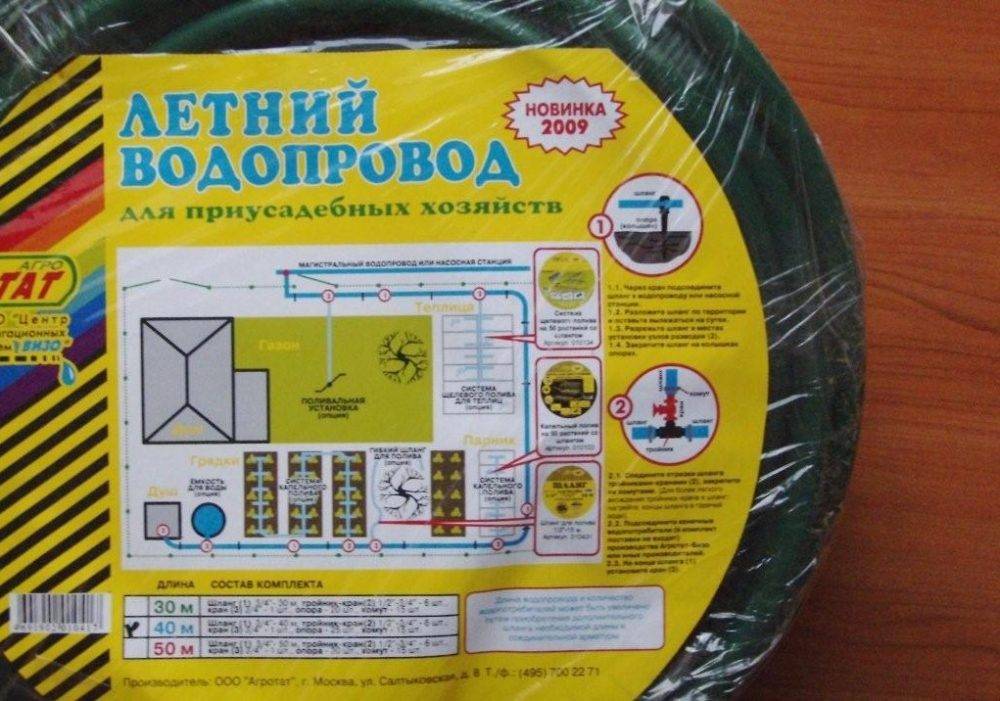

Летний водопровод

Летнее водоснабжение делают в крайних случаях, и то лишь как временное решение проблемы. Существует несколько причин, не позволяющих сразу сделать зимний подвод воды, и это не только отсутствие финансов. К примеру, на участке могут продолжаться строительные работы на других объектах, что не позволяет копать траншеи в необходимых местах или есть возможность подключения к общим инженерным сетям, но требуется время для согласования различных разрешительных документов и т. д.

Зимой в неотапливаемой бане замерзает вся имеющаяся вода

Зимнее водоснабжение

Как свидетельствует практика, даже те владельцы бань, которые вначале делали летнее водоснабжение, со временем обязательно переделывают его на зимнее. Поэтому мы советуем сразу делать зимний вариант, не терять время и деньги на временные водопроводы.

Зимнее водоснабжение

Преимущества

Главное – бесперебойное наличие воды в любое время года. Нет надобности следить за температурой воздуха и переживать о сохранности труб и шлангов во время внезапных заморозков. Кроме того, не теряется время на периодический демонтаж оборудования и повторное его подключение.

Монтажная схема зимнего водоснабжения

Недостатки

Главный недостаток – возрастание сметной стоимости производства работ и покупки оборудования. Второй недостаток – довольно большой объем земляных работ и возникновение проблем, связанных с такими работами.

Вывод – все равно делайте зимнее водоснабжение, в итоге это даст вам возможность сэкономить деньги и время. Лучше один раз израсходовать денежные средства на настоящее водоснабжение, чем вначале устанавливать временное, а потом все равно переходить на зимнее.

Теперь рассмотрим, какое оборудование используется для водоснабжения бани.

Проектирование схемы канализации

Проектирование и прокладка автономной канализационной системы включает две обязательных части:

  • внутренняя – включает коммуникации, проложенные внутри помещения;
  • наружная – объединяет коммуникации за границами постройки.

Проект прокладки канализационной системы при желании можно выполнить и собственными силами.

Выполненный в масштабе план строения с учетом толщины несущих стен и межкомнатных перегородок проще всего начертить на миллиметровой бумаге либо же клетчатом тетрадном листе

Для упрощения расчетов на плане необходимо указать:

  1. Места точек монтажа сантехнических приборов.
  2. Размеры помещений и расстояния от точек слива до перегородок.
  3. Место вывода основной магистрали.
  4. Установку фановой трубы (если предусмотрен унитаз).

На составленном плане сантехнические приборы соединяют с основной трубой по максимально короткой и при этом удобной траектории. Главная задача – минимизировать количество поворотов магистрали.

После этого суммируют длину коммуникаций, не забывая добавить припуск на толщину наружной стены, и приступают к составлению чертежа наружной разводки.

Основные правила, которые стоит учитывать при проектировании наружной разводки:

  1. На месте стыка внутренней и наружной канализации обустраивают смотровой люк.
  2. В точках поворота магистрали и местах, где разветвляются боковые ветки трубопровода, сооружают смотровые колодцы.
  3. Первый ревизионный колодец размещают не ближе, чем 3 метра от бани и не дальше, чем 12 метров.

Согласно прописанным нормам СНиП, при прокладке наружной канализации трубами D 100-150 мм через каждые 15-30 метров прямой магистрали необходимо сооружать смотровые колодцы.

Если в помещении предусмотрен унитаз, а сама постройка возведена на рельефном участке, имеющем большой угол наклона, потребуется соорудить многоступенчатую систему, предполагающую задействование перепадных колодцев

Имея дело с относительно ровным участком, при прокладке наружной сети на всей ее протяженности для обеспечения бесперебойной работы системы нужно лишь выдерживать угол наклона в 10-15 мм на каждый метр.

Особенности накопителей

Как выше отмечалось, для поддержания стабильного давления воды в системе и обеспечения резервного объема применяется такой важный элемент, как накопительная система. По сути она представляет собой емкость, в которой постоянно поддерживается необходимый уровень жидкости. Этот объем контролируется датчиками, и при снижении уровня ниже нормы включается насос для его пополнения. При такой системе отсутствует необходимость запуска установки при любом открывании крана, устраняется опасность гидравлического удара на запорные элементы.

Накопительная система может использоваться двух типов: накопительные баки и гидроаккумулятор. В первом варианте, устанавливается отдельная емкость, причем на таком возвышении, чтобы вода могла поступать самотеком к точке потребления. Объем емкости выбирается с учетом потребности парилки и моечного отделения при неожиданном отключении электроэнергии. В баке монтируется реле уровня, которое в зависимости от фактического уровня жидкости запускает или останавливает установку. Такая система более характерна при откачке воды при помощи глубинных насосов.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения. Они представляют собой небольшую емкость, в задачу которой входит в основном поддержание нужного давления в системе. На выходе устройства имеется реле давления, отрегулированное так, что при снижении давления до 1,2-1,4 атм включается насос, а при достижении 2,8-3 атм – отключается.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения

Способы организации отвода стоков

Начиная строительство бани на собственном участке, и рассматривая подходящие проекты необходимо сразу проработать то, как правильно сделать канализацию в бане. Это обусловлено в первую очередь тем, что закладка системы отвода стоков при любом способе её организации осуществляется на стадии фундаментных работ для бани.

Канализация в бане может быть организована двумя способами:

  1. Напорного типа с установкой насосного оборудования специального назначения, обеспечивающий отбор канализационных стоков. Данный способ хорошо использовать при устройстве банных помещений ниже уровня почвы, например, в подвале.
  2. Безнапорного стока, в котором отвод сточных вод осуществляется за счёт уклона прокладываемых трубопроводов и является наиболее общеприменимым.

Схема конструкции безнапорного стока в бане При проектировании банной канализационной коммуникации необходимо учитывать обустройство следующих составляющих:

  • дренажный колодец или место накопления и переработки сточных вод;
  • трубопровод как внешний, так и внутренний;
  • сливные устройства в помоечных помещения (трапы, желоба);
  • система удаления запаха (вентиляционный отвод, сифоны).

Монтаж системы

Устройство домашнего водопровода необходимо начинать с проведения земляных работ. Разбивается схема прокладки магистралей от скважины к дому, и копается траншея к тому месту, где расположен ввод трубы в подвальное помещение. Для предотвращения замерзания воды трубы закладываются ниже расчетной глубины промерзания грунта, величину которой можно посмотреть на специальной карте, разработанной еще во времена СССР.

Для обеспечения защиты скважины от попадания поверхностных талых вод, мусора и замерзания необходимо сделать кессон. Это специальная, расположенная в земле камера цилиндрической или прямоугольной формы, которая, кроме защиты скважины, служит для соединения трубной разводки, особенно если имеется два отдельных трубопровода, а также для размещения запорной арматуры и проведения технического обслуживания насоса. Обустройство утепленного кессона крайне необходимо для защиты насосного оборудования от воздействия холодного воздуха. Размеры камеры выбираются из расчета свободного размещения минимум одного человека с возможностью работы слесарным инструментом. Для изготовления кессона можно использовать полимерные материалы, метал или кирпичную кладку из красного, хорошо отожженного кирпича.

Закончив устройство траншей, закладываем в них магистральный водопровод из трубы с условным проходом не менее 25 мм, изготовленные из сшитого полиэтилена, полипропилена или легированной стали. Водопровод, изготовленный из пластиковых труб, необходимо укладывать в бетонный или кирпичный желоб на песчаную подушку, дабы исключить воздействие на него сил морозного пучения и возможность повреждения труб грызунами, а металлические трубы требуют качественной антикоррозионной обработки.

Иногда приходится подключать к одной скважине два трубопровода для питания второго дома или хозяйственных построек. В этом случае необходимо предусмотреть клапанную развязку, исключающую взаимное влияние этих магистралей. Ввод трубопровода в дом обязательно утепляется и защищается гильзой в месте прохода через конструктивные элементы фундамента.

Закончив укладку труб, необходимо опрессовать магистраль давлением, в два раза превышающим рабочее, для выявления возможных дефектов, и после этого можно приступать к монтажу технологического оборудования, которое превращает простой колодец в автоматизированный домашний водопровод. В зависимости от сложности системы в ней может быть один или два накопительных бака, одна или две станции повышения давления, редуктор, фильтрующая секция и различная запорная арматура.

При питании водой от скважины обязательно следует установить на вводе фильтры грубой и тонкой очистки от механических примесей, предохраняющих установленной оборудование от преждевременного износа. После накопительной емкости желательно установить редуктор, обеспечивающий постоянное установленное давление воды, подводимой к запорной арматуре. Как показывает опыт эксплуатации, снижение давления во внутридомовой магистрали до 2 Атм увеличивает срок службы запорной сантехнической арматуры в 2-3 раза и примерно на 10% снижает расход воды.

Устройство домашнего водопровода никак не обойдется без электроэнергии, необходимой для питания насосно-распределительных систем. Электрическая схема может быть сравнительно простой, основанной на простейших манометрических контакторах, но для разветвленных систем, питающих два дома, наружный технический водопровод и систему горячего водоснабжения, схема может быть достаточно сложной, основанной на современных микроконтроллерных устройствах. Чтобы подвести электрический кабель к насосу, используется гофрированная защитная оболочка, а при подземной прокладке – пластиковая труба, обеспечивающая замену кабеля при необходимости.

Все электрические подключения выполняются во влагозащитном исполнении, исключающем попадание влаги на контактные площадки, что может вызвать замыкания и выход оборудования из строя. Выполняя электромонтажные работы своими руками, не следует забывать о правилах техники безопасности, чтобы исключить поражение электрическим током. Лучше выполнять эти работы с помощником.

Чтобы получить надежный и долговечный источник водоснабжения для дачи или дома, необходимо не просто завести в дом трубу от расположенной во дворе скважины. Устройство домашнего водопровода – это целый комплекс расчетов и строительных работ, после выполнения которых владелец круглый год получает свежую чистую воду на протяжении нескольких десятилетий.

Выводы и полезное видео по теме

Самостоятельное бурение желонкой:

https://youtube.com/watch?v=0N_KOvdK2xU

Создание скважины вручную буром со штангами:

Как сделать абиссинский колодец:

https://youtube.com/watch?v=Z3bZ3MEFbRA

Создать скважину самостоятельно сложно, но это возможно. Каждый случай бурения индивидуален, нельзя точно предсказать, как поведет себя сооружение во время работ и в процессе эксплуатации.

Но при соблюдении технологии можно обеспечить участок источником воды, который прослужит несколько десятилетий.

Имеете опыт собственноручного бурения скважины? Расскажите, какие инструменты вы использовали для этого и сколько времени вы потратили? Пишите свои рекомендации, добавляйте фото скважины в блоке под этой статьей.

Если вы только думаете над сооружением скважины и у вас остались вопросы после прочтения нашего материала, задавайте их нашим экспертам.
