Схемы разводки внутреннего водоснабжения
Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:
Тройниковая
Схема тройниковой разводки
Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.
Коллекторная
Коллекторная разводка холодного и горячего водоснабжения
Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.
Система фильтрации воды
Перед тем, как подобрать способ очистки воды, нужно проанализировать ее состав. В воде могут содержаться самые разные примеси, и результаты анализа позволят подобрать оптимальный вариант очистительных сооружений.
В зависимости от состава воды, могут использоваться следующие виды фильтров:
- Для воды с большим содержанием ржавчины обычно используются сменные картриджи для фильтров (такие фильтры, помимо ржавчины, также справляются с запахом сероводорода и марганцем);
- Если в воде содержится фтор, то для его устранения лучше всего воспользоваться реверсивно-осмотическим фильтром, который устанавливается на кухне, где требования к качеству воды наиболее высоки;
- При необходимости уменьшения жесткости воды, используются фильтры, обеспечивающие ее смягчение;
- Систему водоснабжения, подключенную к колодцу, рекомендуется оборудовать ультрафиолетовым обеззараживателем;
- Чтобы степень очистки была максимальной, можно воспользоваться станцией водоподготовки, которая устраняет большую часть загрязнений из воды.
Монтаж насоса
Насос является важнейшим элементом всей системы
Рассмотрим, на какие моменты необходимо обратить внимание при его выборе:
- размеры обсадного ствола;
- глубина колодца;
- напор воды в колодце;
- приблизительный расход воды.
Станция водоснабжения
Обратите внимание! Диаметр обсадной трубы должен превышать габариты устройства примерно на 10-15%. Это необходимо для организации нормального обслуживания насоса.. При монтаже водопровода в частном доме от скважины используют глубинный насос или же поверхностный
Первый вариант подходит для участков, на которых грунтовые воды залегают на глубине от 9 и до 200 м. Вторые, соответственно, осуществляют забор жидкости с меньшей глубины (до 9 м)
При монтаже водопровода в частном доме от скважины используют глубинный насос или же поверхностный. Первый вариант подходит для участков, на которых грунтовые воды залегают на глубине от 9 и до 200 м. Вторые, соответственно, осуществляют забор жидкости с меньшей глубины (до 9 м).
Монтаж глубинного насоса
Рассмотрим более подробно процесс монтажа насоса. На первом этапе необходимо прикрепить к прибору трос, который необходим для предотвращения аварийного погружения. Затем устройство нужно снабдить обратным клапаном. После этого к насосу присоединяют водопроводную трубку, а также электрический кабель, который необходимо зафиксировать на трубке. Для этого используют обычные пластмассовые хомуты.
Следующий этап – спуск устройства в скважину. Прибор нужно зафиксировать на дистанции 1 м от дна колодца. В конце выполняется монтаж очистного фильтра на трубу, соединяющую насос и гидроаккумулятор.
Интересно: Вентиляция в подвале частного дома
Какие нужно собрать и подготовить документы
Необходимая документация.
Вначале владелец дома обращается в геодезическую службу района, чтобы сделали топографический план участка, на котором отмечены все подземные коммуникации и наружные объекты. Специалисты затребуют документы, подтверждающие право владения землей, и выполнят работу за 2 недели.
Следующий шаг – получение технических условий на подключение к центральному водопроводу. В компанию, которая будет осуществлять подачу воды, предоставляют пакет документов:
- ксерокопии паспорта или свидетельства, подтверждающего личность;
- бумаги об имущественном праве на дом, участок;
- ситуативный план – 7 копий;
- разрешение на строительство – 2 экземпляра;
- заключение СЭС о возможности подсоединения к центральному водопроводу.
Абонент пишет заявление о выдаче техусловий, где указывает свои данные и сведения о подключаемом объекте. Требуется заполнить опросный лист. В нем указывается количество постоянно проживающих жильцов, какое сантехническое оборудование будет установлено. На основании этих данных специалисты рассчитают нормативы водопотребления.
Централизованное подключение
В зависимости от источника воды есть несколько типов подключения. Проект водоснабжения частного дома от центрального водопровода осуществим при его пролегании в непосредственной близости по периметру территории.
Заранее надо обратиться в контрольную организацию, чтобы получить данные о напоре воды. При подключении получается разрешение. Из-за недостаточного напора система водоснабжения иногда может не функционировать в нормальном режиме.
Также необходимо изучить показатели химического состава воды, нет ли вредных добавок или слишком высокого содержания элементов.
Удобство такого подсоединения заключается в том, что при проблемах с энергоснабжением, поступление воды в дом не прекратится. Иногда клиентов не устраивает качество воды, и они принимают решение автономного подключения.
Проектирование канализационной и водопроводной сети в доме
До того, как приступить к составлению проекта, нужно выполнить подготовительную работу:
- Прежде всего, определяют источник, из которого будет поступать в дом вода. Если в населенном пункте отсутствует центральное водоснабжение, нужно выбрать один из вариантов: глубинная скважина, колодец, родники и т.д.
- Производят геологические исследования для составления инженерно-топографического плана участка с целью выяснения типа грунта на местности и глубины залегания грунтовых вод. Поэтому канализация при высоком уровне грунтовых вод будет спроектирована по совсем другой схеме.
- Определяют, какой объем воды нужно подать в дом и отвести из него в течение суток. Этот параметр имеет непосредственное отношение к выбору оборудования, которое нужно приобрести.
- Принимают решение относительно типа очистного сооружения, которое будет установлено на участке. При этом учитывают расстояние между водопроводом и канализацией согласно санитарным нормам. Большинство владельцев домов отдают предпочтение монтажу септиков, изготовленных в заводских условиях. Но в ряде случаев, например, при высоком уровне залегания грунтовых вод установка септика бывает невозможна. В этом случае ставят ЛОС или обустраивают накопительный резервуар.
Оборудование для автономного водоснабжения
Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.
Герметичная емкость для защиты оголовка
Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.
Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.
Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование
Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.
Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.
С обустройством кессона для автономного источника воды ознакомит ролик:
Гидроаккумулятор для формирования напора
Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.
Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.
Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.
Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.
Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе
Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.
Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.
Система фильтров для очистки воды
Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.
Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:
- Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
- Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
- Блок аэрации. Насыщает кислородом проходящую через него воду.
- Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
- Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
- Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.
В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.
На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)
Диаметры
Какое сечение должны иметь трубы для водоснабжения загородного дома?
Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:
- Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

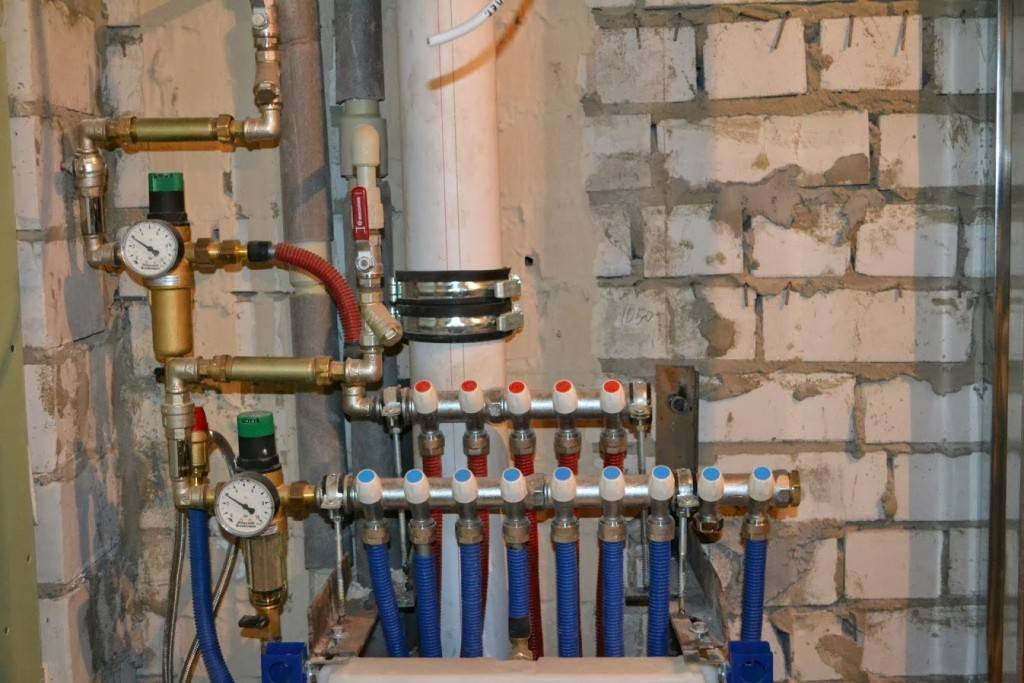

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)
- Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;
Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.
- При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.
В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм
Условный проход и внешний диаметр
«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».
В зависимости от типа труб для их маркировки используются абсолютно разные параметры:
Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);
Условный проход примерно соответствует внутреннему диаметру стальной трубы
Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).
Наружный и внутренний диаметр различаются на удвоенную толщину стенки
Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.
Как подключить водопровод в частном доме к источнику водоснабжения
Монтаж водопровода в частном доме своими руками начинается с того, чтобы определиться с источником водоснабжения, в качестве которого возможно использование:
- колодца;
- скважины;
- внешней магистрали.
От колодца
От расположенного на участке собственного колодца подать воду для обустройства водопровода и канализации в частном доме вполне возможно, не привлекая сторонних помощников. Провести водопровод от собственного колодца в дом выгодно, потому что:
- строительство не представляет особой сложности и не потребует значительных затрат. Для обустройства водопровода в частном доме своими руками таким образом понадобится использование железобетонных колец, треноги с лебедкой, ведер и лопаты. Водопровод из колодца может быть сооружен в предельно сжатые сроки;
- обслуживание не составит труда, доступ к источнику будет удобен и прост.
Водопровод можно провести от колодца любого типа
Быстрота прокладки водопровода из колодца в дом сопряжена с отрицательными сторонами такого варианта обустройства:
- во избежание заиливания забор воды должен производиться постоянно;
- качество воды в колодцах редко является надлежащим, поэтому придется устанавливать надежную систему очистки;
- как правило, ресурсы такого источника весьма ограничены, производительностью более двухсот литров в час отличаются немногие колодцы. Для большой семьи это может стать серьезным ограничением;
- всегда существует возможность загрязнения водорослями, животными и насекомыми, проникновением осадков, паводка. Придется часто производить чистки и дезинфицировать воду.

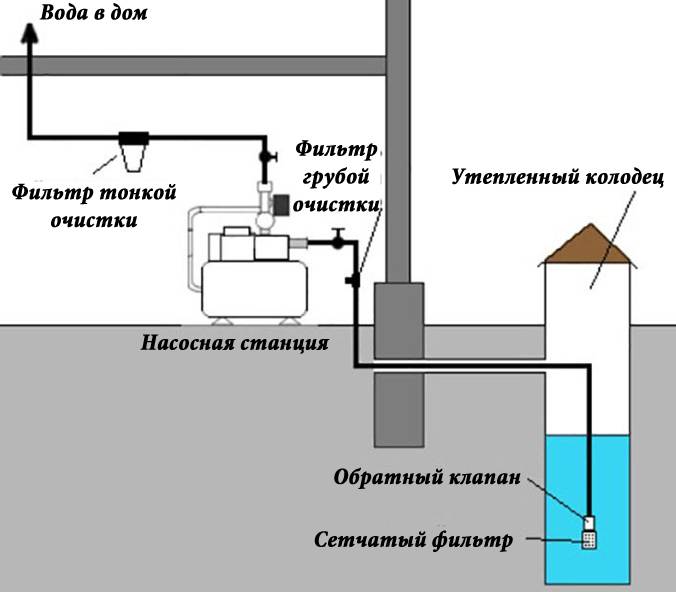

Провести водопровод из колодца в дом своими руками можно, воспользовавшись для подачи воды:
- поверхностной насосной станцией. Этот экономичный вариант применим при глубине колодца не более восьми метров. Если колодец удален от здания всего на несколько метров, то станцию размещают прямо в доме;
- погружным насосом. Без него не обойтись, если колодец глубок и/или находится хотя бы в десятке метров от дома.
Устройство подачи воды от колодца приемлемо:
- при низком уровне потребления воды;
- наличии мощного защищенного источника с хорошей водой;
- если невозможно использовать другие варианты.
Для полноценного обеспечения дома водой из глубокой понадобится мощная насосная станция
От скважины
Прокладка от скважины водопровода в частном доме сопряжена со значительно большими затратами. Частный, проведенный от скважины, водопровод может обустраиваться по одному из трех вариантов. Возможно возведение:
1. Забивной скважины (абиссинского колодца). Преимуществами такого варианта являются:
- малые расходы на сооружение, возможное только в мягком грунте при неглубоко залегающем водоносном слое;
- источник может быть установлен прямо в подвале дома, что избавляет от прокладывания наружного трубопровода и необходимости утепления.
Недостатков у забивных скважин так много, что к их постройке прибегают крайне редко:
- низкая производительность;
- не внушающее доверия качество воды;
- сложность обеспечения нормального функционирования.
2. Скважины на песок. Сооружая водопровод в частном доме своими руками, такую скважину запускают за пару дней, привлекая малогабаритную технику. Прослужит такая скважина не менее пятнадцати лет, а ее эксплуатация сопряжена с такими проблемами, как:
- сезонные перепады;
- необходимость постоянного водозабора;
- сложность проведения чистки при заиливании.
3. Артезианской скважины. Затраты, по сравнению с сооружением скважины на песок, возрастают на порядок. Преимущества:
- многолетняя эксплуатация;
- получение чистейшей воды, которая может подаваться с глубин, превышающих стометровые.
Можно подключиться и к централизованному водопроводу, но на это нужно разрешение соответствующей службы
От магистрали централизованного водоснабжения
Легче всего провести подключение к централизованному водоснабжению. В организации, в чьем распоряжении находится водопроводная система, потребуется получить официальное позволение на подключение. Получение официального разрешения связано с оговариванием условий подключения и водопользования. Собственнику дома предоставляется схема с указанием расположения объекта, к которому производится подключение, и рекомендации относительно прокладки трубопровода.
Выбор материала для труб в доме
Сегодня рынок предлагает нам трубы из следующих материалов:
- металлопластик;
Выбор труб
- сталь;
- медь;
- сшитый полипропилен.
Каждый из этих материалов имеет свои достоинства и недостатки.
Медные трубы долговечны, но дороги.
Металлопластик не боится коррозии, солнечных лучей, но для таких систем исключена температура выше 95 градусов. Поэтому такие трубы подходят для холодного водоснабжения из скважины или колодца.
Стальные изделия прочны, долговечны и относительно недороги. Но они сильно подвержены коррозии. Также при монтаже системы водопровода придется самостоятельно нарезать резьбу на каждом элементе.
Полипропиленовые изделия на рынке недавно, но пользуются большой популярностью. Они не подвержены коррозии, не окисляются, долговечны. Их использование позволяет устройство водопровода сделать просто и быстро. Но соединяются они специальным паяльником. Наверно, это и является недостатком.
Колодец для водоснабжения
Колодец считается одним из наиболее доступных и распространенных источников воды для частных домов. Этому способу отдают предпочтение, если вода находится на глубине 5-15 метров. Глубина залегания и производительность являются главными критериями при устройстве колодца. Находящейся в источнике воды должно быть достаточно для удовлетворения потребностей. При наличии колодца можно обеспечить жилище жидкостью в размере 500 литров в сутки.
Колодец не должен располагаться близко к наземным постройкам (не менее чем на 5 метров). А также к источникам возможного загрязнения: сточные канавы, туалеты, свалки (не менее чем на 50 метров).
Схема правильного колодца
Порядок выполнения действий при устройстве колодца:
Определение места устройства колодца при помощи рамок-иономеров.
Выбор стройматериала: кольца из железобетона, кирпич, камень, обработанные бревна.
Копка колодца вручную или при задействовании спецтехники.
Внутренние и наружные отделочные работы.
Одним из преимуществ водоснабжения частного дома при помощи колодца является то, что при отсутствии электричества воду из него можно добыть вручную при помощи веревки и ведра. К тому же цена на копку колодца намного меньше, чем на устройство скважины, тем более артезианской.
Схема водоснабжения частного дома
Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:
Скважина или колодец.
Насосная станция позволяет отбирать воду из источника водоснабжения.
Гидроаккумулятор – создает определенное давление в системе.
Специальные фильтры, которые очищают и подготавливают воду к использованию.
Оборудование для подогрева воды.
Система коллекторов.
Общая схема водоснабжения
Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.
Трубы
Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.
Разводка труб водоснабжения в доме
Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.
Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.
Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.
Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.
Внутренняя разводка медных труб
Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.
Диаметр и пропускная способность водопроводной трубы
- 25 мм 30 литров/мин.
- 32 мм 50 литров/мин.
- 38 мм 75 литров/мин.
Разработка схемы своими руками
Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.
Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.
На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.
В схему включают все фильтры, бойлер, насосы.
Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом
Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.
Во время создания схемы стоит опираться не требования СНиП, действующие в России.
Основные точки системы
Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.
Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном
Состоит из фитингов, тройников, специальных розеток
5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.
6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.
7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.
8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.
Данные узлы монтируются в систему последовательно.
В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.
Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.
Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.
Как установить коллектор по направлению течения жидкости:
1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.
2.затем идет фильтр грубой очистки.
3.фильтр для мелких взвесей.
4.установка обратного клапана.
К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.
Если не все выводы задействованы, то можно установить заглушки.
Особенности прокладки скрытой, открытой системы
Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.
Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.
Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.
Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.
Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.
Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки
Разновидности схем водопроводной разводки
Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:
1.последовательно.
2.параллельно.
Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.
Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.
Последовательный тип подключения
Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.
Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.
Параллельная разновидность подключения
Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.
Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.
Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.
Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.
Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.
Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.
Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники
Разновидности по способу подачи жидкости
Монтаж систем водоснабжения любой воды можно проводить различными методами:
1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.
2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.
Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.
