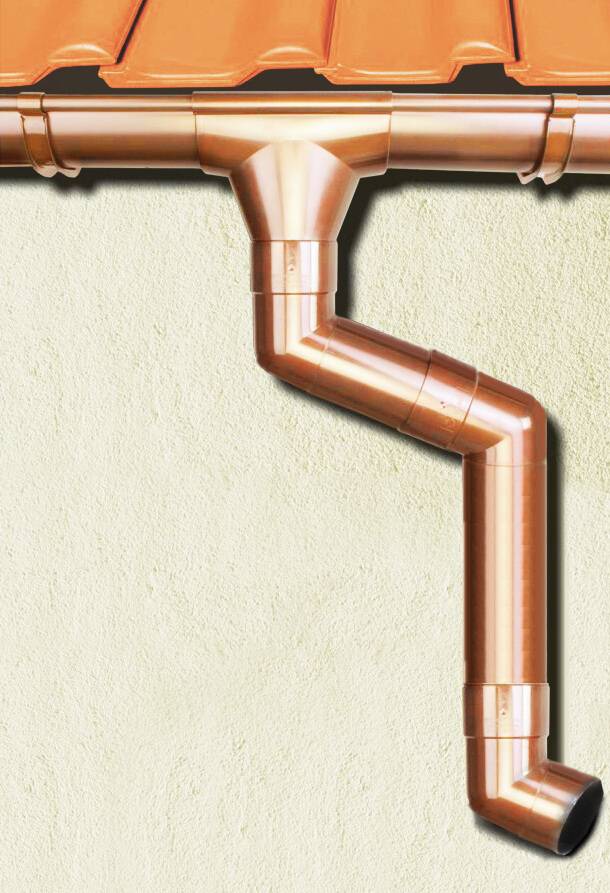

Медные водостоки Аквасистем

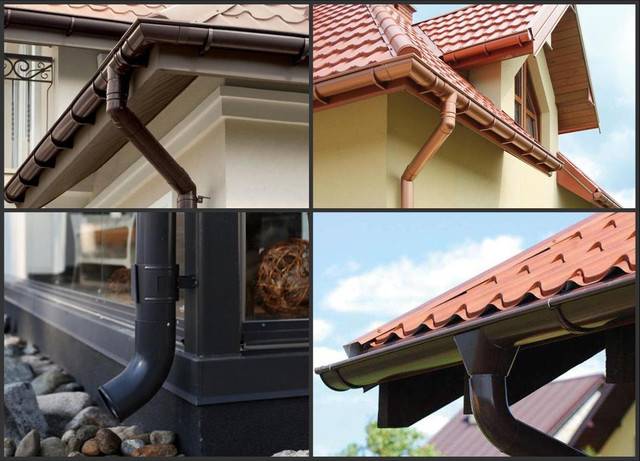

Цветовые решения водосточных систем Aquasystem

MATT RAL8017	MATT RR32	Белый RR20	Зеленый RAL6005
Коричневый RAL8017	Красный RR29	Медь	Темно-коричневый RR32
Темно-зеленый RR11	Серый RR23	Цинк-титан

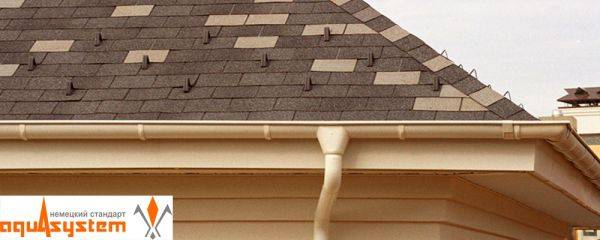

Водосточные системы Аквасистем изготавливаются с использованием современного зарубежного оборудования. Их качество соответствует самым высоким международным стандартам (в том числе стандарту DIN 18461, которым в Германии регламентируется производство водосточных желобов, труб и аксессуаров). В процессе изготовления используется только лучшее сырье ведущих металлургических компаний (медь, инновационный материал цинк-титан, оцинкованная сталь с защитным покрытием GreenCoat Pural BT). Все стадии технологического процесса строго контролируются. Толщина стенок – 0,6-0,7 мм в зависимости от материала.

Продуманные инженерные решения, большой выбор аксессуаров для кровельных систем и водостоков от компании Aquasystem дают возможность реализовать любые архитектурные замыслы. Этому также способствует привлекательный внешний вид изделий и яркая палитра оттенков. Идеальная точность размеров каждого элемента водостока, прочный и удобный крепеж обеспечивают простоту монтажа и долговечность эксплуатации в любых условиях.

Эффективная водосточная система – обязательное условие нормального функционирования любого здания. При ее отсутствии конструкции кровли, фундамента, фасада испытывают интенсивное воздействие атмосферных осадков. Повышенная влажность негативно влияет не только на прочность строительных материалов (вызывая гниение, коррозию), но и на микроклимат в доме. В помещениях возникает сырость, неприятные запахи, появляется плесень и т.д. Водостоки обеспечивают своевременное отведение дождевой воды и талого снега с крыши на грунт, в канализационную систему или специальные емкости (для последующего использования в хозяйственных целях).

Современные водосточные системы не только являются частью инженерной инфраструктуры объектов недвижимости, но и способны сделать внешний облик здания более эстетичным и выразительным. По мнению экспертов компании «Строймет», металлические водостоки наиболее эффективны в условиях российского климата, а срок их эксплуатации значительно превышает ресурс пластиковых систем. Использование защитного полимерного слоя позволяет добиться максимальной долговечности.

Компания «Aquasystem» изготавливает водостоки 2-х типоразмеров. В малой водосточной системе диаметр труб – 9 см, диаметр желобов – 12,5 см. В большой водосточной системе диаметр труб – 10 см, диаметр желобов – 15 см.

Крюки для установки желобов

Для крепления желобов водостока используют крюки двух основных типов: длинные и короткие. Их устанавливают по-разному.

Длинные или удлиненные крюки устанавливают до того, как будет уложен кровельный материал. Крепление выполняется к стропилам либо к сплошной обрешетке с определенным шагом. Если вы устанавливаете стальной или цинк-титановый водосток, шаг составляет 50-90 см. Для водосточных систем из меди он равен 30-60 см. Дополнительно точки установки предусматриваются на стыках и концах желобов, а также в местах монтажа угловых элементов.

Для монтажа рекомендуется использовать саморезы. Если устанавливается медный водосток, саморезы должны быть анодированными или выполненными из нержавеющей стали.

Для того, чтобы вода по желобам стекала к стоякам, крюки устанавливают так, чтобы обеспечить общий уклон. Он должен составлять 2 мм на 1 м водосточных желобов. Чтобы обеспечить уклон, первый и последний крюки устанавливают с вертикальным смещением. Например, для линии желобов длиной 10 м смещение будет составлять 2 см (10*0,002=0,02 м=2 см). Если со стороны одного и того же кровельного ската будет установлено два стояка, верхняя точка желобов определяется по центру между ними, и вертикальное смещение крюков рассчитывается от нее.

До того, как приступить к монтажу крюков водосточной системы Аквасистем, проведите все измерения и разметьте точки установки с учетом шага между крюками и вертикального смещения.

До установки каждый крюк нужно подготовить, загнув его с помощью полосогиба. Гибка выполняется с учетом углов наклона ската кровли и монтируемого желоба. Последний должен быть наклонен так, чтобы его задний (ближний к стене) край находился на 6 мм выше ближнего к стене края. Разметив с учетом этих требований линию сгиба, ось полосогиба совмещают с ней. Изогнутые крюки обязательно примеряются к скату кровли. Если необходимо, сгиб можно скорректировать. Чтобы выставить нужный угол для всех крюков под одним скатом, первый правильно согнутый крюк ставят в полосогиб, опускают рукоятку и закручивают винт. После завершения гибки начинают монтаж.

Первыми устанавливают крюки, расположенные в начале и конце размеченной линии. Их соединяют строительным шнуром или бечевкой, формируя линию уклона. При установке промежуточных крюков эта линия используется как ориентир. Закрепляя крюки, следите, чтобы край ската не выступал над будущим желобом дальше, чем на 1/3 его ширины.

Короткие крюки можно крепить после обустройства кровли. Их монтируют на лобовую доску или на торцевые части стропил. В целом монтаж проводят так же, как описано выше.

Универсальные крюки применяются и как короткие, и как длинные. Если вместо длинных устанавливаются универсальные крюки, дополнительно могут потребоваться специальные удлинители. С их помощью можно изменять степень уклона желобов в пределах 5 см. В остальном монтаж проводится стандартным образом.

Водосток Аквасистем

Эту истину легко проверить, если рассмотреть продукцию ещё оного отечественного производителя водостоков — водосточные системы компании «Aquasystem».

1. Материал:

• сталь холодного проката Ruukki (толщина 0,6-0,7мм) с двусторонней горячей оцинковкой;
• сталь с полимерным покрытием;
• медь (толщина 0,6);
• цинк-титан (инновационный сплав) толщиной 0,7мм.

2. Тот же тип размеров, что и у Grand Line: малый и большой (для жёлоба — 125, 150мм; для трубы – ᴓ90, 100мм).

3. Применяется двустороннее защитное покрытие:

• из полиуретана (PURAL);
• из пластизолей;
• слоя порошковой краски.

4. Освоено производство круглых и прямоугольных водостоков.

5. Комплект элементов системы разнообразен, отличается только конструкцией защитной сетки и высотой водосборной воронки (увеличенный накопитель).

Водостоки Aquasystem

Производитель водостоков Aquasystem отмечает следующие достоинства своей продукции:

• водостоки Aquasystem подходят для всех видов фальцевой и мягкой кровли;
• эффективны в любом климатическом поясе на территории РФ;
• увеличение надёжности и повышенной жёсткости конструкции осуществляется за счёт использования цельнометаллических угловых элементов;
• предполагается возможность подбора основных элементов (желобов, труб) по длине — от 0,1 до 9,0м;
• налицо увеличение общей пропускной способности;
• исключительная герметичность стыков за счёт резиновых уплотнителей, входящих в комплектацию;
• крепёжные крюки усилены рёбрами жёсткости;
• для соединения труб применяются внутренние замки;
• хомуты-фиксаторы стягиваются винтами и крепятся к любому виду фасадов;
• конструкция коленных сегментов исключает повышение влажности на стыках;
• пассивирующий слой покрытия придаёт элементам системы свойства диэлектрика;
• благородство цветовой гаммы выпускаемых изделий; подбор цвета по желанию заказчика.

Водосточная система, собирая атмосферные осадки с крыши, защищает стены от излишнего увлажнения и грязных потёков. Отвод стоков за пределы цоколя сохраняет несущую надёжность фундамента. Но удачно подобранный водосток осуществляет и другую, эстетическую функцию — он может придать строению стилевую завершённость, стать декоративным элементом архитектурного замысла.

Водостоки Аквасистем из цинк-титана

Цинк-титан – инновационный сплав металлов на основе цинка (его содержание составляет более 99%). В качестве дополнительных компонентов используются медь и алюминий, обеспечивающие высокую пластичность материала, а также титан, улучшающий антикоррозионные свойства. Уникальный набор эксплуатационных характеристик (прочность, удобство обработки, устойчивость к возникновению ржавчины, экологичность) делает цинк-титан востребованным при изготовлении кровельной продукции и водосточных систем. При взаимодействии сплава с окружающей средой на поверхности образуется тонкий слой патины, которая обеспечивает естественную защиту от внешних воздействий. Прогнозируемый срок службы водостоков, изготовленных из цинк-титана, составляет не менее 100 лет. При этом трубы, желоба, аксессуары и крепеж в процессе эксплуатации не потребуют серьезного ремонта, дополнительного ухода и покраски.

Сравнительный анализ различных типов полимерных покрытий

Свойства	GreenCoat Pural BT	РЕ	НВР	Plastisol
Общая толщина покрытия (мкм)	50	25	50	100
Толщина защитного полимерного слоя (мкм)	30	19	42	93-95
Толщина грунтовки (мкм)	20	6	6-8	5-7
Устойчивость к выцветанию	отличная	удовлетв.	отличная	удовлетв.
Устойчивость к загрязнению	очень хорошая	удовлетв.	очень хорошая	удовлетв.
Защита от коррозии	отличная	хорошая	отличная	хорошая
Устойчивость к появлению царапин	отличная	хорошая	отличная	отличная
Максимально допустимая температура эксплуатации (°С)	100	90	90	60
Минимально допустимая температура эксплуатации (°С)	-60	-60	-60	-60

Сравнительные характеристики водосточных систем

Сравнительные показатели	Металлический водосток	ПВХ водосток
Устойчивость к механическим воздействиям	хорошо	удовлетворительно
Устойчивость к перепаду температур	отлично	удовлетворительно
Устойчивость к коррозии	отлично	отлично
Устойчивость к ультрафиолетовому излучению	отлично	удовлетворительно
Устойчивость к неблагоприятным воздействиям окружающей среды	хорошо	хорошо
Линейное расширение материала	небольшое	большое
Легкость монтажа	+	+
Необходимость использования герметизирующих средств	–	+
Наличие температурных ограничений при осуществлении монтажа	–	+

Таблица совместимости металлов

	Al	Cu	St	Zn	Pb	VA
AI	•	–	•	•	•	•
Cu	–	•	–	–	•	•
St	•	–	•	•	•	•
Zn	•	–	•	•	•	•
Pb	•	•	•	•	•	•
VA	•	•	•	•	•	•

• совместимы

– несовместимы

Al – алюминий

Zn – цинк

Cu – медь

Pb- свинец

St – сталь

VA – нержавеющая сталь

Устройство системы

В комплекте предусмотрены все основные и дополнительные элементы для последовательного монтажа системы Grand Line даже неспециалистом:

• полукруглые желоба (длиной 3м);
• заглушки (отражатели потока) на конец жёлоба;
• внутренние и наружные поворотные углы для жёлоба (на 90⁰ и 135⁰);
• водосборные воронки;
• переходные впускные воронки (место слива воды из жёлоба в трубу);
• цилиндрические водосточные трубы с внешним фальцевым швом (длиной 3м);
• соединители труб;
• колено направления потока (72⁰) и колено стока (60⁰);
• тройники для соединения 2-х труб;
• крюки длинные и короткие (для крепления жёлоба);
• универсальные кронштейны для крепления труб (на камень или дерево);
• держатели (хомуты) для труб;
• защитная сетка (от мусора и листьев).

Устройство системы

ВАЖНО!
Входящие в комплект резиновые уплотнители позволяют обходиться без использования герметика. Специальные декоративные накладки делают крепления для труб незаметными даже на фасадной стене.

Водостоки Гранд Лайн

С ростом темпов малоэтажного строительства увеличился спрос на профилированные изделия из металла и ПВХ. Эту нишу отечественного производства в последнее десятилетие заняла фирма Гранд Лайн, в ассортимент которой входят водосточные системы марки Grand Line.

Водосточная система оптимальной пропускной способности предназначена для сбора и отвода дождевой воды со скатных крыш, что позволяет защитить стены и цоколь здания от разрушительного действия атмосферных осадков.

Как и всякая система, водосток Grand Line состоит из стандартного набора элементов:

• желобов;
• труб (водосточных и соединительных);
• тройников;
• обводов;
• держателей и хомутов;
• водосборных воронок;
• заглушек;
• защитных решёток.

Водосток Grand Line

Различие современных видов систем основывается на:

Организации работы:

• использование самотёка;
• внутренняя организация;
• наружная организация.

По форме поперечного сечения элементов:

• круг;
• прямоугольник.

По исходным материалам:

• оцинкованная сталь;
• алюминий;
• медь с покрытием;
• новый сплав — цинк-титан;
• поливинилхлорид (ПВХ).

ВАЖНО!

Наиболее востребованы водостоки из оцинкованной стали; алюминиевые и пластиковые позволяют облегчить несущую нагрузку на строение; медные — красивы и долговечны (до 300лет), но дороги. Водоотводы «цинк-титан» — системы сложные по условиям контакта с другими материалами и специфике монтажа.

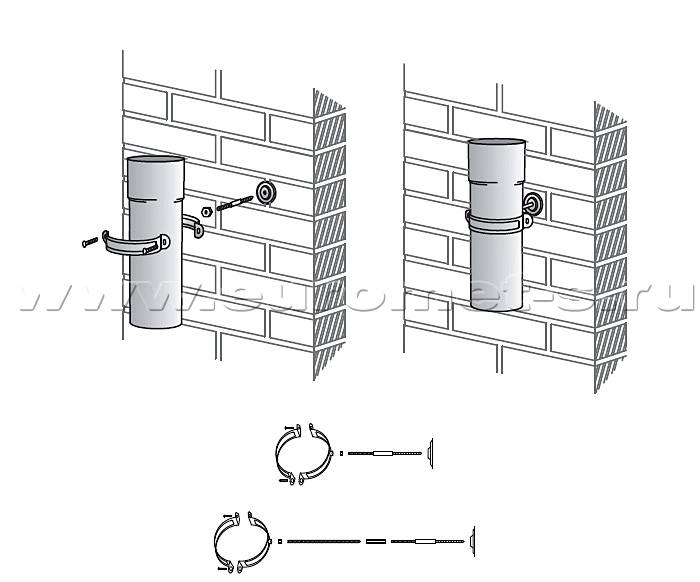

13. Монтаж универсальных крепежных комплектов

Крепеж, предназначенный для фиксации водосточной трубы на стене дома, подходит для различных фасадных материалов. Для вентилируемых и утепленных снаружи фасадов могут понадобиться дополнительные крепежные элементы (не входят в комплект).

Порядок монтажа:

• в стене делается отверстие, в которое вставляется дюбель;
• в декоративную накладку вкручивается метиз;
• метиз вставляется в дюбель при помощи ключа;
• накладка поворачивается в обратную сторону и прижимается к стене (при необходимости используется герметик);
• на метиз устанавливается гайка (закручивается на 1 см, поверх гайки должно оставаться не менее 0,5 см резьбы);
• задняя часть хомута прикручивается к метизу и фиксируется гайкой;
• водосточная труба вставляется в заднюю часть хомута;
• поверх трубы монтируется внешняя часть хомута;
• составные части хомута соединяются винтами.

Оптимальное расстояние между крепежными комплектами – 1,5 м.

10. Монтаж колен

Водосточные желоба располагаются по периметру карнизного свеса, а водосточные трубы обычно устанавливаются ближе к фасаду здания. Чтобы конструкция была максимально прочной и устойчивой, используются переходные элементы – универсальные колена. С помощью двух колен оформляется переход от воронки к водосточной трубе (при длине карнизного свеса не более 25 см). Если карнизный свес более длинный (U), потребуется дополнительная труба, которая подгоняется по длине (L) непосредственно на месте. В нижней части стояка монтируется стандартный или декоративный отвод. Места соединений колен и отвода с трубами советуем укрепить с двух сторон при помощи вытяжных заклепок (впоследствии их желательно закрасить в цвет трубы).

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Этапы монтажа

Для установки водосточной системы потребуются инструменты: дрель, перфоратор для монтажа кронштейнов, шуруповерт. Также нужно подготовить: напильник, ножницы по металлу, ножовку, плоскогубцы, молоток и строительный уровень, шпагат, маркер, отвес, угольник, рулетку и линейку. Может потребоваться киянка и малярная кисть.

Подготовка

Кронштейны для водосточной системы рекомендуют устанавливать до укладки гидроизоляции. Но полный монтаж отливов выполняют только после окончания строительства кровли. Перед началом работ необходимо:

• Упрочнить начальную планку обрешетки, на которую ставят кронштейны, а также выровнять кромку кровли.
• Установить и зафиксировать держатели на участке стены, где расположится водосточная труба.
• Отметить точку слива воды с направлением в дренажную траншею.

Затем нужно сделать разметку полосы:

1. Определяют место, где установят сливные воронки, по центру этого места ставят поперечную линию. Она укажет на центр слива воронки. Держатели должны быть на расстоянии 15 см от отметки.
2. Отмечают места монтажа кронштейнов с шагом в 60 см.
3. Используя трассировочный шнур, делают разметку крепежа и наклона желоба порядка 2-3 мм на каждый 1 м длины.
4. Желоб нужно расположить ниже кровли на глубину до 1/3-1/4 ширины.
5. Край желоба должен быть удален от свеса на 1 см, не более.

Крепление желобов и труб

По трассировочному шнуру, расположенному вдоль стены по месту крепления кронштейнов, устанавливают детали. Для этого их прикручивают саморезами к обрешетке. Если отливы тяжелые, край решетки нужно упрочнить доской или брусом. 15 х 5 см.

Крепят кронштейны по точкам на расстоянии 60 см друг от друга. Затем переходят к монтажу желобов. Их ставят в держатели, которые слегка подгибают при недостатке охвата. В местах соединения водосточных желобов между собой используют соединительную вставку. Кромки желобов не должны находиться больше, чем на 10 мм друг от друга.

Для достижения герметичности и прочности конструкции все места соединений обрабатывают герметиком, а затем проверяют, пуская по ним воду.

Сливная воронка служит связующим звеном между желобом и трубой. Крепится она к отверстию с помощью держателей. Также можно использовать колено. Устанавливают трубу вертикально, а конец должен располагаться в 25 см от земли. Также устанавливают хомуты для удерживания трубы и защиты ее от ударов. Для огибания выступов также используют колена с разным уклоном – 135, 60 или 90 градусов.

Греющий кабель

Из-за снега и наледи внутри системы могут образовываться крупные заторы изо льда, мешающие талой воде уходить. Желоба начнут переполняться, в результате появятся сосульки, а часть влаги попадет на стены, обшивку и фундамент. Греющий кабель необходим для профилактики застоев. Устанавливают его после полного монтажа водостока. Сделать это очень просто: кабель протягивают внутри вдоль желобов и опускают в трубы. Крепят пластиковыми или нержавеющими зажимами.

В комплекте с кабелем для водостоков выпускают терморегуляторы и блок питания. Кабель нужно подключить к электричеству. Регулятор температуры помогает поддерживать нужный уровень при повышении или падении показателей.

1. Монтаж крюков

Крюки предназначены для крепления водосточных желобов. Длинные крюки фиксируются на элементах стропильной системы до укладки кровельного материала (композитной черепицы, металлочерепицы, мягкой кровли, натуральной черепицы и пр.). Общее количество крюков рассчитывается с учетом рекомендуемого расстояния между ними: 30-60 см – медные водостоки, 50-90 см – стальные и цинк-титановые водостоки. К ним следует прибавить крюки, устанавливаемые по краям желоба, а также в местах соединения желобов (друг с другом или с угловыми элементами). Крюки фиксируются нержавеющими саморезами. При монтаже медных деталей также может применяться анодированный крепеж.

Эффективный водосток обеспечивается благодаря уклону желоба (0,2 см на 1 пог. м). Для 10-метрового желоба оптимальный уклон между крайними крюками составляет 2 см (h). Если на одном скате устанавливаются 2 водосточных стояка, монтаж желобов производится так, чтобы обеспечить соответствующий уклон в каждую сторону (например, от центра желоба).

Крюки до начала монтажа инженеры компании “Строймет” рекомендуют пронумеровать и разметить. Сгибание крюков производится при помощи специального устройства – кронштейногиба. При этом необходимо учитывать, что фронтальный край желоба будет располагаться на 6 мм ниже заднего. Кровельный скат должен нависать над желобом не более чем на треть его диаметра (b). Перед тем, как закрепить изогнутые крюки, во избежание ошибок рекомендуется предварительно примерить их по месту будущей установки (при необходимости можно будет скорректировать место сгиба). Установку следует начинать с крайних крюков (самого длинного и самого короткого). При помощи шнурки, натянутой между ними, обозначается линия дна желоба. Это упрощает разметку и монтаж остальных крюков.

Короткие крюки крепятся к лобовой доске или к торцам стропильных ног. Универсальные крюки монтируются так же, как и стандартные. Использование удлинителей крюков позволяет регулировать уклон желобов водосточной системы Аквасистем (до 5 см).

Подготовка крепежей для водосточного стояка

Aquasystem комплектует водосточные системы готовыми комплектами крепежей для стояков. Они универсальны, подходят для любых фасадов. Монтаж проводится следующим образом:

• установить дюбели, предварительно высверлив отверстия в стенах для них;
• крепеж вкрутить в декоративную накладку, затем ключом закрепить его в дюбеле;
• как можно плотнее прижать накладку к стене (для этого ее нужно провернуть в обратную сторону). Дополнительно можно использовать герметик;
• навернуть на крепеж гайку примерно на 1 см, видимой остается только часть резьбы (5 мм);
• навернуть на крепеж заднюю часть хомута, закрепить его гайкой;
• завести трубу в хомут, накинув его переднюю часть на получившийся стояк и закрепив ее винтами.

Устанавливать крепежи для трубы рекомендуется с шагом в 1,5 м.

Если крепежи устанавливают на фасаде с наружным утеплением или вентилируемой конструкцией, дополнительно нужно купить шпильки-удлинители и соединительные гайки.

Монтаж углов

Существует два варианта обустройства углов водостоков Аквасистем.

1. Там, где будут расположены угловые элементы, крюки снимают с крыши. Углы вставляются в предназначенные для них крюки. Далее каждый угол соединяется элементом жесткости с прямым желобом. Углы закрепляются на кровле, после чего с двух сторон каждого из них устанавливаются соединители (между прямыми и угловыми желобами).
2. Также можно использовать метод жесткой фиксации. Снимать крюки при этом не нужно. Угловой элемент разворачивается в нужное положение, после чего завитки прямого и углового желобов соединяются (один вставляется в другой на 3 см). Край угла нужно уложить внутрь желоба, для чего угловой элемент поворачивают по направлению от себя. Стык обрабатывается герметиком на основе силикона. Чтобы выполнить окончательную фиксацию, используют вытяжные заклепки. Далее угол монтируют на крюки. Помимо основных стоит установить дополнительные крюки для большей надежности конструкции. На последнем этапе в точках стыка прямого и углового желобов устанавливаются соединители. Водосточный желоб, подходящий к угловому элементу с другой стороны, подводится к уже закрепленному углу аналогичным образом.

Важно! При использовании коротких крюков для крепления наружных углов нужно заранее подготовить место на лобовой доске

10 основных преимуществ водостоков Аквасистем

• Увеличенная пропускная способность (в среднем на 20% эффективнее, чем аналогичные конструкции других производителей). Глубокий желоб не только способен пропустить больше воды за единицу времени, но и предотвращает возможность ее перелива в случае ливневых дождей.
• Привлекательный внешний вид всех компонентов водосточной системы. Элегантная цветовая гамма.
• Надежная конструкция желоба позволяет выдерживать большие нагрузки. Угловые элементы выполнены из цельных металлических заготовок, без применения сварки и иных вариантов крепления.
• Абсолютная герметичность достигается за счет жестких соединительных элементов (прочность на 50% выше, чем у стандартных желобов), укомплектованных эластичными уплотнителями. Благодаря этой технологии, зазоры между деталями не образуются даже при сильных перепадах температуры (термическое расширение металла компенсируется пластическими свойствами резины).
• Удобная система соединения элементов желоба при помощи специального замка. Конструкция может многократно собираться и разбираться без снижения показателей прочности, герметичности и иных эксплуатационных характеристик.
• Большой запас прочности крепежа. Крюки, предназначенные для фиксации желоба, изготовлены из цельного металла (стали толщиной 4 мм и шириной 25 мм) и укреплены дополнительными ребрами жесткости.
• Внутреннее замковое соединение элементов трубы выдерживает сильное давление, исключая вероятность разрыва даже в самых сложных погодных условиях.
• Трубы стыкуются при помощи удобных раструбов, исключающих сужение в местах соединения. Пропускная способность одинакова на всех участках водостока.
• Прочные хомуты надежно фиксируют конструкцию на фасадах из любого материала, благодаря дополнительным ребрам жесткости и винтовому соединению. Декоративные накладки помогают конструкции органично вписываться в различные архитектурные решения, скрывая технологические отверстия и крепеж.
• Продуманная конструкция универсального колена препятствует значительному повышению уровня влажности на стыках (за счет того, что соединительные швы находятся сбоку, а не в местах стекания воды). Это позволяет существенно продлить срок эксплуатации металлических водостоков.

Сталь с защитным полимерным покрытием Пурал (GreenCoat Pural BT)

Одним из основных видов сырья для элементов водосточных систем Aquasystem является оцинкованная сталь (толщина 0,6 мм), поставляемая ведущей финской металлургической компанией Rautaruukki. Инновационное защитное покрытие «GreenCoat Pural BT» – запатентованная фирменная разработка, используемая по лицензии многими известными производителями строительных и кровельных материалов и аксессуаров. В его состав входят безопасные для человека и окружающей среды полимерные вещества – полиуретан и полиамид. Пурал устойчив к перепадам температур, механическому и химическому воздействию. Стальная продукция с таким покрытием выглядит элегантно и современно. Слой пурала толщиной 50 мкм надежно защищает поверхность изделий от коррозии, царапин, трещин и иных повреждений. Он также обеспечивает насыщенный яркий цвет элементов металлического водостока, устойчивый к воздействию солнечных лучей и атмосферных осадков.

Структура:

1. сталь;
2. цинк;
3. пассивирующий слой;
4. грунтовка;
5. полимерное покрытие GreenCoat Pural BT.

Медные водостоки Аквасистем

Медь занимает особое место в строительстве. Обычно из этого металла производятся изделия премиум-класса. Медные водостоки идеально вписываются в самые яркие и солидные архитектурные решения. Они сочетают великолепный внешний вид с уникальными эксплуатационными характеристиками. Водостоки из меди устойчивы к атмосферным воздействиям, прочны и долговечны, органично смотрятся на фоне любых строительных материалов – камня, дерева, кирпича. Срок их службы может превышать сто лет.

По прошествии времени медные водосточные системы выглядят еще более эффектно, чем в начале эксплуатации. Это связано с естественными процессами взаимодействия меди и окружающей среды. В течение первых нескольких лет цвет постепенно меняется с золотисто-красного на темно-бурый. Через 1-2 десятилетия конструкция становится почти черной. На поверхности образуется благородная зеленоватая патина, которая является натуральной защитой от коррозии. Интенсивность процессов окисления зависит от особенностей климата (температурного режима, влажности, количества осадков и т.д.). Многослойная патина является естественной защитой от коррозии, значительно продлевая срок службы водостоков.
