Как сделать водосточную трубу из пластиковых бутылок

Монтаж водосточной системы своими руками – расчет водостоков

Для того, чтобы выполнить качественный монтаж, необходимо иметь проект, в котором оговорены все инструменты, необходимые для работы. Основное требование при проектировании – размер составляющих частей системы, их число должно четко соответствовать объему водоотвода, а так же размеру крыши.

Перво-наперво необходимо рассчитать систему водостока

Для этого определяем количественное содержание и диаметр основных элементов, которые рассчитываются, исходя из
площади крыши (на 100 м2 – 1 сливная труба), а так же берется во внимание ее уклон. К тому же в системе необходимо распределить воду

Выполнив эти расчеты, определяемся
с воронками: у каждой трубы своя.

Длина желобов составляет 3 и 4 м. Их требуемое количество можно рассчитать, исходя из
периметра крыши. Получив данные, производим расчет необходимого количества:

  • заглушек (по количеству систем);
  • соединителей (в расчете 1 шт. на пару);
  • крюков (на 60см длинны 1 шт.).

Данный расчет водостока, в особенности, его уклон, производится, исходя из количества
поворотов в системе и ее длины.

Количество колен, а так же хомутов при выполнении креплений пропорционально числу сливов и соединений труб (на каждый стояк по 1 шт.). Расстояние между хомутами должно
составлять 180 см.

Теперь об инструменте, который будет необходим в работе, это стандартный набор слесарного
инструмента, герметик, клей и комплект метизов.

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

  1. строительные леса или лестница для проведения работ у края крыши;
  2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
  3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
  4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
  5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.

Водохозяйственный баланс

1.1 Расчет нагрузки системы водоснабжения для столовой (СНиП 2.04.01-85 Внутренний водопровод и канализация, приложение 3 п.20).

Среднесуточная расчетная потребность в воде составляет:

Q = 16*400=6400(л/сут)=6,4(м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 6,4*249 = 1594 (м3/год)

1.2 Расчет нагрузки системы водоснабжения на хозяйственно-бытовые нужды в производственных помещениях (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.31).

Среднесуточная расчетная потребность в воде составляет:

Q = 25*389 = 9725 (л/сут) = 9,7 (м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 9,7*249 = 2415 (м3/год)

1.3 Расчет нагрузки системы водоснабжения для административного здания (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.12)

Среднесуточная расчетная потребность в воде составляет:

Q = 12*60 = 720 (л/сут) = 0,7 (м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 0,7 *249 = 174 (м3/год)

1.4 Расчет нагрузки системы водоснабжения для душевых кабинок в бытовых помещениях промышленных предприятий (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.29).

Среднесуточная расчетная потребность в воде составляет:

Q = 500*5 = 2500 (л/сут) = 2,5 (м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 2,5*249 = 622 (м3/год)

1.5 Расчет нагрузки системы водоснабжения для лаборатории (СНиП 2.04.01-85 Внутренний водопровод и канализация , приложение 3 п.18).

Среднесуточная расчетная потребность в воде составляет:

Q = 10*460=4600(л/сут) = 4,6 (м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 4,6*249 = 1145 (м3/год)

1.6 Расчет нагрузки системы водоснабжения на полив газонов (СНиП 2.04.01-85 Внутренний водопровод и канализация, приложение 3 п.32).

Среднесуточная расчетная потребность в воде составляет:

Q = 2*2000 = 4000(л/сут) = 4 (м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 4*249 = 996 (м3/год)

1.7 Расчет нагрузки водоснабжения на производство вин, шампанского, коньяка (Укрупненные нормы водопотребления и водоотведения для различных отраслей промышленности, ВНИИ ВОДГЕО).

Среднесуточная расчетная потребность в воде составляет:

Q = 1147,696*0,237 + 20,851*0,735 + 5245,332*0,063 = 617 (м3/сут)

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 617*249 = 153633 (м3/год)

1.8 Общий объем расхода воды на нужды предприятия.

Среднесуточная расчетная потребность в воде составляет:

Q = 6,4 + 9,7 + 0,7 + 2,5 + 4,6 + 4 + 617 = 645 (м3/сут).

Определение расчетной годовой нагрузки водоснабжения:

Qгод = 1594 + 2415 + 174 + 622 + 1145 + 996 + 153633 = 160579 (м3/год).

Монтаж водостока из пластиковых бутылок своими руками

Монтажный процесс делится на две части:

  1. Сборка горизонтально уложенных желобов.
  2. Сборка и крепление стояков.

Монтаж горизонтальной части водостока

В первую очередь пластиковую тару надо подготовить, а, точнее, сделать из нее своими руками заготовки нужной формы и длины. Поэтому от бутылки отрезают горловину и дно, оставляют только цилиндрическую часть, которую ножницами разрезают вдоль, делая две одинаковые половинки. То есть, из одной цилиндрической заготовки получаем два желоба.

Можно желоба соединить по несколько штук тут же на земле или собирать их по одной наверху под карнизом крыши. Если выбирается первый вариант, то желоба укладываются внахлест относительно двух краев со смещением в 15 мм. Крепление двух элементов производится степлером и металлическими скобами. Если их в наличии нет, то своими руками можно сделать отверстия шилом и скрепить два лотка проволокой. Рекомендуется нанести в место нахлеста герметик.

Теперь вся работа переносится на вверх. Главное условие хорошо работающей горизонтальной части водосточной системы – это ее уклон в сторону стояка. Здесь есть минимальный показатель угла наклона, он равен 2%, то есть, перепад уложенной лотковой линии должен составлять 2 мм на один метр ее длины. Для этого в самой верхней точке стока необходимо вкрутить саморез, и уже от него в сторону стояка провести леску с подсчитанным перепадом. Здесь вкручивается тоже саморез, на который наматывается проволока в виде петли. Это будет своеобразный кронштейн.

Точно так же проволока устанавливается и на верхнем саморезе. Теперь между двумя крепежными изделиями устанавливаются точно такие же через каждые полметра. Далее, на кронштейны укладываются подготовленные желоба.

Монтаж вертикальной части водостока своими руками

Что касается формы элементов этой части водосточной системы, то есть здесь небольшое отличие. Во-первых, воронка. Это верхняя часть пластиковой бутылки с горлышком, которую подрезают так, чтобы из нее получилась на самом деле воронка. Горлышко слишком узкое, поэтому его срезают, делая большее широкое отверстие. Но слишком много не срезают, потому что оно должно войти впритык в цилиндрический профиль самой бутылки.

Точно так же подрезаются своими руками и другие элементы стояков. То есть, нижняя донная часть срезается, а верхняя, где расположено горлышко, оставляется под небольшим конусом. Необходим этот конус только для того, чтобы получить соединение внахлест относительно вставляемых друг в друга элементов.

Крепятся части бутылок для стояков на проволоку, которую привязывают в виде петли к саморезу. Сам саморез вкручивается в стену здания.

Изготовление водостока из пластиковых бутылок своими руками

Изготовление водоотвода с крыши из пластиковых бутылок состоит из следующих последовательно выполняемых этапов:

  1. Необходимо начертить эскиз будущего водостока. Это поможет примерно посчитать количество необходимых бутылок и приблизительно оценить уклон желоба, необходимый для его нормальной работы.
  2. С материала будущих желобов и водосточных труб следует удалить этикетки и следы клея. Это с легкостью выполняется при помощи замачивания в растворе любого средства для мытья. Данное мероприятие позволит добиться приятного внешнего вида будущего водоотвода.
  3. Как отмечалось выше, для горизонтальных элементов водостоков с крыши будут использоваться центральные части бутылок без дна и горлышка. Для получения желобов их достаточно просто разрезать вдоль на две половины.
  4. Получившиеся заготовки скрепляются между собой приготовленным степлером. При этом соединение выполняется внахлест, ширина которого должна составлять 1-1,2 см. Количество скоб определяется опытным путем, обычно достаточно трех штук на одно соединение. В случае отсутствия степлера соединить элементы можно при помощи вязальной проволоки, предварительно проделав в бутылках маленькие отверстия для нее.
  5. Герметизация швов может выполняться обычным детским пластилином либо каким-нибудь дешевым герметиком или липкой лентой.
  6. После изготовления желобов необходимо закрепить их к стене или крыше. Это выполняется достаточно просто. Шуруповертом или дрелью на расстоянии друг от друга примерно 20-30 см делаются отверстия в крыше или стене. На этом же расстоянии шилом или тем же шуруповертом выполняются отверстия и на пластиковой конструкции желоба. Крепление элементов водостока осуществляется при помощи проволоки, заготовленной заранее.
  7. После этого необходимо изготовить вертикальные водостоки, куда будет собираться вода по желобам. На небольшой дом их вполне достаточно 2-3, иногда вообще устанавливают одну вертикальную трубу. Изготавливаются водостоки не менее просто, чем желоба. Сначала делается уже знакомый цилиндр из центральной части. Затем у второй бутылки отрезается дно и горлышко с таким расчетом, чтобы она сужающейся частью вставлялась в приготовленный цилиндр. Сверху устанавливается по той же схеме еще одна и т. д. Между собой элементы можно также соединиться степлером или проволокой.
  8. Вертикальные водостоки крепятся к стене при помощи кронштейнов, так как крепеж с использованием проволоки не будет обладать достаточной надежностью.

Соблюдение рекомендация и последовательное выполнение перечисленных работ позволит без особых проблем изготовить и смонтировать водоотвод из пластиковых бутылок своими руками.

Пример подобной системы, выполненной своими руками из подручных материалов, приведен на следующем видео:

Как подобрать ливневую систему

Чтобы правильно подобрать водосточную конструкцию, следует принимать во внимание:

  • размер выпадаемых осадков в вашем регионе;
  • площадь самого большого ската крыши, именно по нему определяется диаметр желоба.

Выбор и установку желоба желательно выполнять на стадии строительства дома.

Некоторые виды ливневых систем требуют обустройства обрешетки. Это зависит от конструкции крыши. Поэтому предварительно продумайте схему установки системы.

На выбор материала для ливневки не влияет вид кровли. Пластиковая или металлическая, любая хорошо подойдет как для крыши с натуральной черепицей, так и покрытой листами из профнастила.

Нетрудно видеть, что обладая определенными знаниями и умением, водосточную систему можно вполне смонтировать самостоятельно, не прибегая к помощи сторонних специалистов.

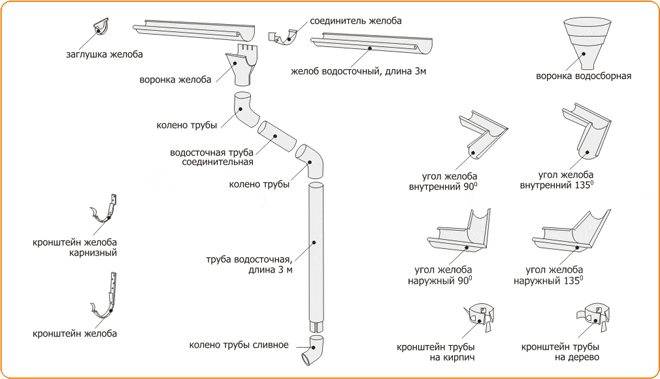

Конструктивные элементы, используемые при устройстве системы водостока

Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.

По назначению элементы системы водоотведения бывают следующих видов:

  • водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
  • стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
  • водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
  • кронштейны и хомуты – служат элементами крепления конструкций;
  • колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
  • уплотнители – обеспечивают герметичность соединений конструктивных элементов.

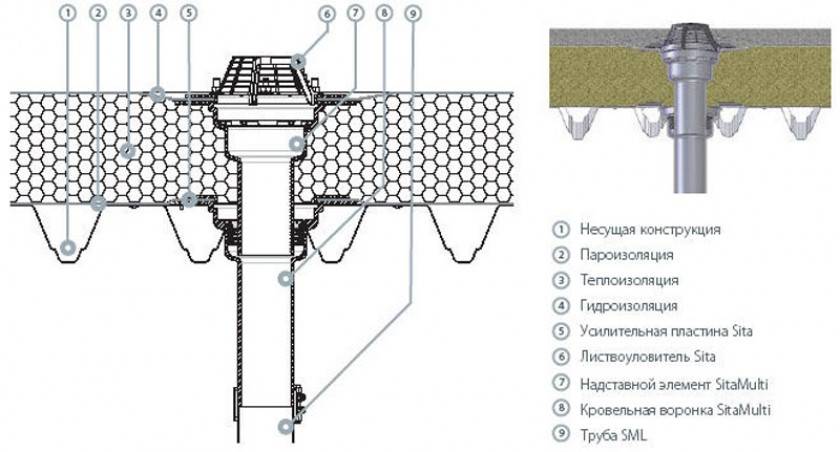

Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.)

По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик

Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.

Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.

У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.

В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание

К сведению! По форме водосточные трубы и желоба могут быть круглыми, квадратными или в виде полукруга, что позволяет выбрать модель в соответствии со стилем оформления здания. Стояки выполняются из труб круглого сечения.

Водосток из пластиковых бутылок своими руками

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

  • бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
  • обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

  • для того, чтобы разрезать бутылки- нож или ножницы;
  • степлер, чтобы соединять необходимые элементы;
  • проволока, выступающая в роли крепления желоба;
  • шило/паяльник, для того, чтобы делать отверстия.

Сама работа осуществляется в два этапа:

  1. собирают и закрепляют на самой крыше жёлоб;
  2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

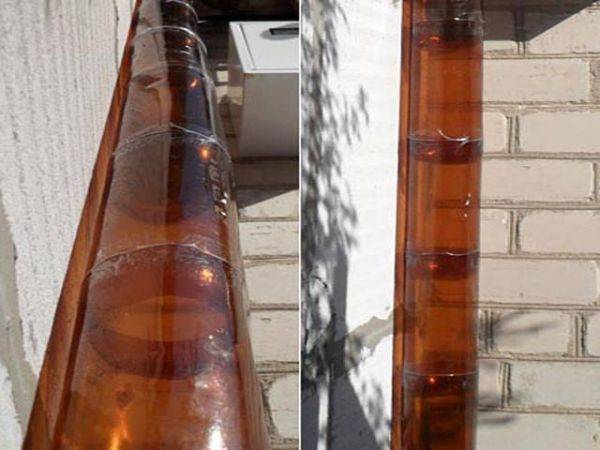

Водосток из пластиковых бутылок

Схема монтажа

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Системы водостока необходимый элемент любого частного дома, вы можете сами выбрать лучший вариант для себя, который не только поможет избавиться от ненужной воды, но и будет гармонично смотреться на вашем доме. Не забывайте вовремя очищать водосток и позаботиться о монтаже антиобледенительной системы.

Общие сведения

Достоинства и недостатки

Слив с крыши, сделанный из пластиковых бутылок, имеет ряд достоинств:

  1. Малая стоимость. Все необходимые материалы, а именно пластиковые бутылки, можно найти в любых местах и полностью бесплатно.
  2. Скорость возведения. Все работы по обустройство можно выполнить в течение одного дня.
  3. Не требуется привлечение специалистов. Такой водосток, который будет сделан из пластиковых бутылок, можно будет без труда собрать своими руками. Вам даже не потребуется помощник для возведения.

Это преимущества и достаточная большая эффективность системы в целом привлекает к такому способу обустройства системы множество мастеров – и домашних, и профессионалов. Но у такого водостока есть и определенные недостатки. В первую очередь речь идет о сроке эксплуатации. Вряд ли подобный водосток сможет прослужить вам дольше, чем 1 год. Более того, такой слив для воды с крыши не способен выдержать большие нагрузки, и если будет идти сильный ливень, то устройство попросту не справится с задачей.

Использование бывшей в употреблении пластиковой тары для создания системы водостока оправдано лишь в том случае, если это будет временная мера. Также, подобная система для слива может быть использована для небольших дачных домов, а использование системы для постоянной жилой постройки не будет разумным решением.

Виды, устройство и предназначение

Отлив для крыши представляет собой систему желобов и труб, устанавливаемых по всему периметру кровли. Он предназначается для организованного отвода дождевой и талой воды в дренажную систему.

При отсутствии данной системы (даже при наличии карнизов и капельников) вода будет бесконтрольно стекать с крыши с образованием луж, затрудняя перемещение вдоль стен дома. Накопление влаги в непосредственной близости от фундамента способно оказать неблагоприятное воздействие на него и разрушить отмостку.

Отливы решают следующие задачи: сбор воды с поверхности кровли, направление собранных потоков в водоотводящие элементы и отвод жидкости по ним в нужные точки. Такие меры защищают фундамент дома от увлажнения.

В зимнее время желоб отлива избавляет от появления сосулек.

Кроме того, сбор осадочной воды позволяет ее использовать с пользой, например, для полива или хозяйственных целей.

Разновидности

Водоотливы для крыш различаются по используемым материалам для их изготовления:

  1. Алюминиевые отливы. Их основное достоинство – легкий вес. Однако под воздействием воды данный материал окисляется, и требуется защитная покраска, а ее придется периодически обновлять.
  2. Отливы из оксидированной меди. Преимущества: высокая коррозионная стойкость и благородный цвет, обеспечивающий привлекательный внешний вид. Ограничивает применение высокая цена и повышенный вес.
  3. Стальные оцинкованные отливы. Это один из самых распространенных вариантов. В его пользу говорит доступная цена, высокая механическая прочность и повышенная стойкость к коррозии. Главный минус: ускорение разрушения металла в местах повреждения цинкового покрытия.
  4. Отливы из нержавеющей стали. Они обладают высокой долговечностью и привлекательным внешним видом, но обходятся дорого.
  5. Пластиковые отливы. Этот вариант становится достаточно популярным с учетом использования современной, высокопрочной пластмассы. Пластик имеет малый вес, высокую водостойкость, легко монтируется, а детали из него быстро и надежно стыкуются. Проблема возникает из-за пониженной износоустойчивости и появления хрупкости при минусовых температурах.

В целом, металлические элементы обладают более высокой прочностью и долговечностью, но издают неприятный шум во время дождя или града. Для устранения этого недостатка, а также защиты от атмосферных воздействий нередко используются металлические листы с полимерным покрытием.

Водоотливы могут различаться по форме основных элементов. Желоба и трубы могут быть круглые, прямоугольные и фигурные:

  • При изготовлении своими руками чаще всего используется прямоугольное сечение, которое проще в изготовлении.
  • Оптимальный вариант – круглая форма. Она позволяет оптимально использовать площадь, а элементы меньше забиваются грязью.
  • Фигурные элементы применяются для придания дому оригинального внешнего вида.

По расположению водосточных труб выделяется внешняя и внутренняя система:

Монтаж металлической водосточной системы – инструкция

Система водостока – обязательный элемент кровли. Монтаж водосточной системы выполняется одновременно с кровельными работами. Купить все элементы водосточной системы можно в компании «Изомат-строй». В продаже полные комплекты высококачественных изделий из стали с полимерным покрытием и крепежных элементов по приемлемой стоимости. Благодаря высоким антикоррозионным свойствам изделий они прослужат вам не одно десятилетие.

Следуя инструкции по монтажу металлических водосточных систем, вы сможете установить водостоки своими руками.

Расчет сечения водосточной системы

Площадь ската крыши рассчитывается по формуле:

S=(A+B)/2×C,

где:

A – длина кровли по карнизу;

B – длина кровли по коньку;

C – длина ската кровли от карниза до конька;

Q=S×q/10000, где:

S – площадь ската, полученная из формулы 1;

q – максимальный уровень осадков в регионе.

Полученное значение в литрах в секунду позволяет выбрать необходимый диаметр труб водоотведения.

В малоэтажном строительстве удобнее воспользоваться таблицей, в которой даны усредненные значения, в зависимости от площади кровли и количества водостоков для крыши. Воспользовавшись этими значениями, вы можете самостоятельно оформить заказ на водосточную систему круглого или прямоугольного сечения.

Таблица сечения водосточных желобов и труб

Инструмент для монтажа

Для установки дождевых сливов вам понадобятся:

  • перфоратор или ударная дрель;
  • аккумуляторная дрель-шуруповерт;
  • сверла по металлу и бетону;
  • пила-ножовка по дереву;
  • пила-ножовка по металлу;
  • ножницы по металлу;
  • напильник;
  • молоток;
  • плоскогубцы;
  • киянка с резиновым ударником;
  • строительный уровень;
  • рулетка;
  • пистолет для герметика.

Крепление водосточного желоба

Существуют различные способы крепления держателей желобов:

  • к торцу стропила;
  • к лобовой доске;
  • к крайней доске обрешетки.

Места крепления для водостоков

Крепление водостоков (желобов) делается с таким расчетом, чтобы они образовывали наклон в сторону, где будет крепиться водосливная воронка. Уклон должен составлять не менее 20-30 мм. на 10 метров желоба.

Для этого длинные держатели размечаются следующим образом:

Разметка держателей для угла наклона

Держатели, закрепляемые на лобовой доске, крепятся по следующей схеме:

Монтаж держателей под углом

После монтажа держателей в них закрепляется водосточный желоб. Перед укладкой водосточного желоба в нем необходимо выпилить ножовкой по металлу отверстия, через которые вода будет сливаться в воронки.

Выпиливание отверстия под воронку

Если длины желоба недостаточно – внахлест укладывается недостающий элемент желоба. Нахлест должен составлять не менее 50-60 мм. в сторону уклона. На торцы желоба устанавливаются заглушки.

Воронки устанавливаются под отверстиями в желобе и фиксируются с помощью зажимов или защелок.

Крепление желобов

После этого желоб закрывается металлической сеткой, предохраняющей от листвы и птиц, которые могут свить гнезда в водосливной воронке.

Установка сетки на желоб

Крепление водосливных труб

Установка держателей для сливной трубы

Обычно держатели состоят из двух половин, которые могут иметь либо поворотную петлю и защелку, либо две половины, скрепляемые посредством болтов или саморезов.

После установки водосливной трубы устраивают сочленение между стоком воронки и трубой.

Соединение воронки со сливной трубой

Конечным этапом монтажа водосточной системы является установка «отмета» – изогнутого под углом 45° элемента, обеспечивающего отвод воды на расстояние не менее 30 см. от фундамента.

Финишное сливное колено (отмет)

Предлагаем сниженные цены на монтаж водосточной системы в Минске при заказе водостоков от компании «Изомат-строй».

Монтаж желобов и держателей

Укладку желоба в держатели нужно начинать от воронки. Край желоба плотно вставьте в зубчатый фиксатор на краю держателя и легко защелкните. Нужно герметично соединить желоба между собой специальными соединительными элементами. Если вы используете клеевое соединение, то после полной сборки системы повторный монтаж уже будет невозможен.

Для разрезания пластиковых желобов лучше использовать ножовку с мелким зубом или болгарку, снимая заусенцы напильником. А вот металлические трубы и желоба болгаркой резать нельзя, – краска в месте реза выгорает, соединение быстро ржавеет. Используйте ножницы по металлу, а края закрашивайте краской подходящего цвета.

Вода с кровли должна свободно скатываться в желоб, поэтому следует установить специальный капельник, чтобы он на пару сантиметров заходил внутрь желоба. Далее к желобам прикрепите угловые элементы, если нужно обойти выступающие части фасада. Не забывайте закрывать торцевые части желобов боковыми заглушками.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

  • «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
  • «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Правила устройства внутренней водосточной системы

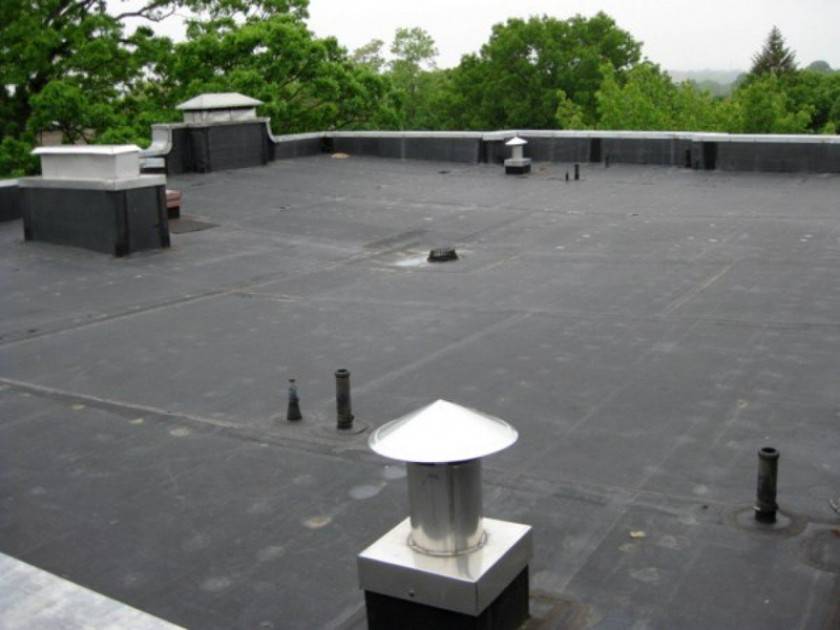

Внутренний водоотвод, предназначенный для плоских крыш, может быть использован в любой точке мира. Чаще всего такой способ устранения осадков можно встретить на высотных домах, где отвести воду по-другому попросту не получается.

В состав внутренней водосточной системы входят следующие компоненты:

  • Водоприемная воронка
  • Стояки
  • Отводящая труба
  • Выпуск

Любая качественная система должна выполнять свои прямые обязанности круглый год, независимо от температуры. Для этого в зоне приема осадков укладываются специальные отопительные кабеля, которые топят снег и наледь, превращая ее в жидкое состояние. Помимо этого, данные элементы не позволят осадкам находится на поверхности длительное время, поэтому продолжительность эксплуатации кровельного полотна возрастает.

Чтобы провести качественный монтаж внутренней водосточной системы я советую придерживаться следующих правил:

  • Кровельная плоскость должна быть разделена на конкретные участки. Это позволит максимально эффективно производить сбор воды в каждой из зон.
  • Один стояк можно использовать только на 200 квадратных метров кровли. Например, если площадь крыши 300 квадратов, то для отвода осадков понадобится 2 стояка. В противном случае на кровельной плоскости будет скапливаться большое количество воды, а она быстро разрушит любое покрытие.
  • Несмотря на то, что плоская кровля имеет такое название, на ней должна быть разуклонка. С ее помощью осадкам задается направление движения, которое ведет к водосборнику. Оптимальный уклон 2-4 процента.
  • Вакуумная система внутреннего водостока должна обладать максимальной герметичностью, следовательно, водосборный коллектор оборудуется специальной прокладкой.
  • По нормативным документам диаметр труб, для использования их в водосточной системе, строго ограничен. Разрешено использовать исключительно следующие размеры: 100, 140 и 180 миллиметров. Что касается их длины, то она может составлять 700 или 1380 миллиметров.
  • Вся влага из сборника должна передаваться ливневой канализации, а не отводиться куда-либо еще.
  • Отопительные кабеля могут устраиваться только по внешним водоотводам. Запуск шнура во внутренние системы разрешен только на 40 сантиметров. Этого вполне достаточно, чтобы не образовалась ледяная пробка. Кроме этого, для круглогодичного использования водоотвода, элементы системы лучше размешать в отапливаемых зонах.

Достоинства пластикового водостока

Водосточные трубы из пластика имеют в своем арсенале следующие положительные качества:

  1. Полная устойчивость к воздействию коррозии. Как и все полимеры, поливинилхлорид совершенно не поддается окислению, благодаря чему его можно с успехом использовать для сбора и транспортировки жидкости.
  2. Небольшой вес. Малый вес – это еще одно качество, свойственное всем полимерным изделиям. Благодаря этому качеству монтаж пластикового водостока можно выполнять без дополнительного усиления стропильной системы кровли.
  3. Низкий уровень шума. Конечно, шум падающей и стекающей воды все же будет, но если сравнивать акустические свойства металлических и пластиковых изделий, то последние уйдут в отрыв со значительным перевесом.
  4. Простота монтажа. С пластиковыми элементами водосточных систем очень легко работать, поэтому их установку вполне можно выполнять своими руками. Кроме того, монтаж пластикового водостока в немалой степени упрощается еще и за счет небольшого веса полимерных изделий.
  5. Низкая стоимость. Пластиковые водосточные системы обходятся на порядок дешевле металлических, да и проблем с ними гораздо меньше.
  6. Длительный срок службы. Комплектующие из поливинилхлорида при нормальных условиях эксплуатации вполне могут прослужить около 50 лет без каких-либо нареканий.
  7. Разнообразие цветовой гаммы. При необходимости можно легко подобрать пластиковые детали, подходящие по цвету к уже имеющемуся экстерьеру здания.
  8. Возможность самостоятельной подгонки. Даже при монтаже водостока сложной конфигурации проблем возникать не будет – при необходимости пластиковые детали легко подрезаются ножовкой, не теряя при этом своих характеристик.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
