Устройство водосточной воронки для плоской крыши

Материалы изготовления

Алюминиевая конструкция

На рынке есть предложения для обустройства водостоков заводского изготовления. Если имеется опыт работы и инструменты, желоба для отвода воды с крыши можно сделать и укрепить своими руками. Разница в стоимости. Самыми дешевыми считаются материалы из пластика – чаще всего поливинилхлорид. Дороже обойдутся металлические системы, а самым дорогим материалом является медь. Он же самый громоздкий, поэтому на первый план при обустройстве водостока из меди выходит способ крепления и качество стен.

Алюминий

Металлические водосточные желоба из алюминия имеют высокую устойчивость при смене температур. Материал легко гнется, не поддается коррозии. Срок эксплуатации более 80 лет.

Есть недостатки:

  • низкий коэффициент упругости – неустойчив к механическим повреждениям;
  • расширяется при нагревании, поэтому стыки выполняются с зазором, чтобы не деформировалась вся система;
  • стоимость выше, чем у пластика или оцинкованной стали;
  • при монтаже необходимо изолировать все материалы, которые находятся в соприкосновении с алюминием, по причине высокой электрохимической коррозии.

Материал легкий и не нарушает целостности стен.

Оцинкованная сталь

Один из самых популярных материалов для изготовления водосточных систем. Связано это с гибкостью, благодаря которой можно делать конструкции различной сложности.

При использовании оцинкованного водосточного желоба без дополнительного покрытия полимерами или красящими составами срок его службы составляет чуть более 10 лет, поэтому при самостоятельном изготовлении элементов конструкции их сначала вырезают, а затем покрывают защитным слоем.

Поливинилхлорид

ПВХ – это полимер, который окрашивается в разные цвета, поэтому легко подбирается к общему дизайну фасада. Самодельную конструкцию можно изготовить путем распила трубы нужного диаметра и присоединения ее к водостокам. Это займет больше времени, но обойдется дешевле.

Нужно иметь ввиду, что на морозе ПВХ становится хрупким. Чтобы вода не застаивалась, внутри делают уклон водостока – односторонний или двухсторонний. При тепловом расширении возможно изменение размеров, поэтому необходимо делать зазоры между стыками, чтобы в жару не образовались трещины.

В целом, материал долговечный и ударостойкий, выдерживает при правильной эксплуатации до 50 лет – это сопоставимо со сроком службы металлических конструкций. При сильных ливнях вода проходит по водостоку бесшумно, а внутреннюю поверхность не придется чистить от органической пленки. Преимущество в весе – конструкция не оказывает чрезмерной нагрузки на фасад.

Металл с полимерным покрытием

Оцинкованная сталь или алюминий с полимерным покрытием внешне выглядят привлекательно, имеют разнообразную цветовую гамму. Слой защитного материала служит дополнительной защитой от коррозии, поэтому при монтаже с ним нужно обращаться бережно. Малейшая царапина или скол сокращает срок службы, так как в этом месте метал начнет ржаветь и протекать.

Медный водосток – плюсы и минусы

Медная водосточная система

Водосточные системы из медных листов являются самыми прочными и надежными, потому что технология бесшовного производства позволяет делать цельные желоба, которые не предрасположены к разломам или трещинам.

Материал не поддается вредному воздействию окружающей среды. Максимум, что может возникнуть на пластинах – патина, но ее покупатели заказывают специально, так как это придает эффект старины изделиям из меди. Искусственным способом можно создать несколько оттенков патины.

К медному желобу можно подвести отопительный кабель, чтобы зимой не образовывались сосульки и не скапливался снег. Медь можно паять, поэтому механически поврежденные участки ремонтируют или заменяют. Срок службы медной крыши и водостока до 150 лет.

Существует 2 типоразмера медной водосточной системы – малый и большой. В первом случае ширина желоба 125 см, трубы – 90 мм. Во втором желоб 150 мм, труба 100 мм.

Единственный недостаток – большой вес. Это требует установки дополнительных креплений для водосточной трубы и усиленного крепежа желоба к элементам крыши.

Линейный водоотвод

Водоотвод с крыши включает в себя дренажную систему, благодаря которой на территории вокруг строения не образуются лужи и грязь. Правильно оборудованный дренаж обеспечивает защиту фундамента от разрушения под воздействием дождевой и талой воды, предотвращает проникновение влаги в подвальные помещения.

Различаются два вида дренажных систем :

  • закрытая (состоит из труб, проложенных на определенной глубине);
  • открытая (монтируется из желобов, закрытых декоративной решеткой).

Открытую систему дренажа (поверхностный водоотвод) смонтировать своими руками несколько проще – требуется меньше земельных работ. Для отвода дождевой и талой воды используется конструкция из желобов, выполненных из бетона, полимербетона или пластика. Бетонные и полимербетонные желоба накрываются металлическими решетками, пластиковые комплектуются решетками из того же материала.

Желоба линейного водоотвода укладываются в траншею, их верхняя плоскость должна находиться вровень с поверхностью. Обязательно требуется обеспечить с обеих сторон плоский наклон с перепадом 5 мм на погонный метр.

Для создания перепада высот проводятся земляные работы с укладкой грунтовой подушки под нужным уклоном. Либо можно монтировать водоотвод из желобов, плоскости бортов которых располагаются с требуемым уклоном.

Линейный водоотвод требуется периодически очищать, для чего снимается защитная решетка. Проще всего в монтаже и удобнее в эксплуатации каналы, выполненные из легкого прочного пластика, устойчивого к температурным воздействиям.

Отвод сточных вод в системе

После транспортировки атмосферных осадков и талых вод с кровли вне зависимости от вида внутренней водосточной системы и материалов ее изготовления требуется обеспечить место, где они будут собираться (читайте: “Система внутреннего водостока, ее устройство и конструкция”). Специалисты не рекомендуют подключать водоотводную конструкцию к общей канализации в здании, поскольку она может быстро выйти из строя в результате засорения. Для этого создают специальную систему, получившую название «ливневка» (прочтите: “Ливневая система и ее виды”).

Вышеописанные способы отвода водостоков относятся к организованным системам, но в действительности владельцы частных домов просто выводят трубы наружу и собранные осадки стекают по отмосткам на земельный участок, расположенный рядом с домовладением. Иногда для сбора осадков роют яму и засыпают ее щебнем (прочтите: “Неорганизованный и организованный водосток с кровли”).

Хороший пример монтажа кровельной воронки внутреннего водостока показан на видео:

Из всего вышесказанного можно сделать вывод, что обустройство системы внутреннего водостока является задачей трудновыполнимой, поскольку требуется точный расчет и высокопрофессионально выполненная работа по ее монтажу. Поэтому специалисты считают, что более верным решением является создание классического внешнего водостока, тем более, что смонтировать его можно самостоятельно. Прочтите ещё: “Классификация и устройство водостока с крыши”.

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление. Также при осуществлении расчета нужно учитывать некоторые важные факторы:

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

  • погодные условия в зоне, где находится дома;
  • численность возможных осадков;
  • некоторые особенности конструкции самой крыши;
  • габариты самого сооружения;
  • обратный напор, который может создавать жидкость.

ОБРАТИТЕ ВНИМАНИЕ!

Во многих случаях для совершения расчетов используют достаточно простое соответствие, при котором 1 квадратный сантиметр сечения трубы для водостока приходится на 1 квадратный метр площади кровли.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга. Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

Кровельные воронки для плоских кровель HL

Представляем Вашему вниманию кровельные воронки для плоских традиционных, инверсионных, эксплуатируемых, «зеленых» кровель. Компания HL производит более полусотни наименований кровельных воронок, подходящих под любой тип кровли. Сориентироваться в таком разнообразии не всегда просто, поэтому по вашему кровельному «пирогу» сотрудники нашей организации бесплатно подберут воронку и при необходимости выполнят эскиз узла водостока.

кровельная воронка, с электрообогревом, с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с электрообогревом,с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Выбор материала изготовления: какие водостоки устанавливать

Изделия из оцинкованной стали не стоит рассматривать для монтажа на жилой дом. Низкая стоимость материалов не сделает установку дешевле: для монтажа потребуется много времени, а герметично собрать изготовленные кустарным способом детали – практически невозможно. Сталь, покрытая тонким защитным слоем оцинковки, начнет ржаветь через 2 – 3 года, придется устанавливать новую систему. Современные бюджетные водостоки изготавливают:

Из пластика – ПВХ.

Из металла в полимерном защитном покрытии.

Водостоки из пластика: в каких случаях стоит устанавливать ПВХ систему

Недорогие пластиковые детали могут без поломок служить десятилетиями. Изготавливают компоненты из поливинилхлорида – полимера на основе акриловых смол. Желоба и трубы имеют сверхлегкий вес, удобны в транспортировке и не требуют специальных навыков при монтаже.

Элементы пластиковой системы

Отлично подойдут пластиковые системы для установки на невысоких одноэтажных жилых домах, хозяйственных постройках, гаражах, дачных домиках. Монтируются на старые кровли с крепежом на ветровой доске. Производители рекомендуют ПВХ для организации водостока на крышах мансардных этажей: пластиковые лотки практически бесшумные, в отличие от металлических.

Материал достаточно хрупок и не отличается прочностью. Подвержен механическим повреждениям, особенно при низкой температуре воздуха. Поэтому при выборе системы для установки пластикового водостока для крыши в регионе с холодным климатом стоит предусмотреть одновременный монтаж греющего кабеля. Кровельное покрытие обустраивают с обязательным наличием снегозадержателей, чтобы снизить риск поломки водостока при схождении снега.

Водостоки из металла с полимерным слоем относятся к средней ценовой категории. Изготавливают детали из сплава стали, сверху наносят несколько слоев полимера для защиты короба от воздействия воды. При расчете водосточной системы следует учесть и цену монтажа: устанавливать самостоятельно металлопластиковые детали сложно. Желоба имеют достаточно большой вес, монтировать на высоте лотки в одиночку нельзя.

Металлопластиковый водосток: детали

При сборке необходим специальный инструмент и навыки работы с металлом: металлопластиковые детали нельзя резать болгаркой или насадкой на дрель. Полимерное покрытие чувствительно к температуре, при перегреве оно отслаивается. Также металлопластиковые изделия требуют аккуратного обращения при погрузке и транспортировке: поверхность должна быть закрыта. Царапины на полимере – это проводники воды на металлическое основание, соответственно, в точках повреждений быстро образуется ржавчина.

Металлопластик – оптимальный выбор для:

Сборки водоотвода для загородных коттеджей большой площади и высоты.

Монтажа лотков на стропильные доски – допускается увеличение интервала между креплениями до 90 см.

Установки в сложных климатических условиях.

Системы водоотведения плоских кровель в теории

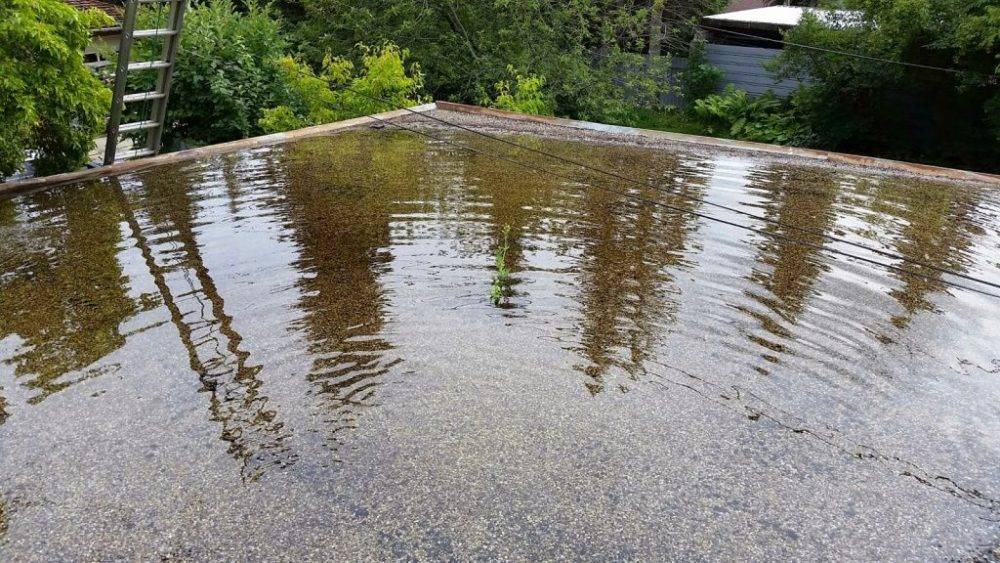

На плоской крыше высок риск застоев дождевой и талой воды. Образование луж приводит к интенсивному воздействию ультрафиолета на кровельный материал (получается эффект линзы), что ускоряет его старение. Значительный ущерб лишняя вода наносит в межсезонье, когда из-за знакопеременной температуры днём и ночью заморозка и оттаивание луж повреждают места сварки и примыкания кровли. Чтобы продлить срок службы конструкции, проектировщикам и застройщикам необходимо заранее задуматься об устройстве водостока. Он может быть внешним или внутренним. Внешний водосброс бывает и неорганизованным (на рельеф), и организованным, когда вода поступает в специальный жёлоб по карнизу. Подобные схемы допустимы для организации стока с крыш зданий малой высоты (до пяти этажей) и небольшой площади кровли. В остальных случаях устраивать можно только внутренний водосток, когда приём воды осуществляется воронками, вмонтированными в кровельные конструкции. Для поступления воды к воронкам выполняется уклон кровли (согласно СП «Кровли», минимальный из оптимальных уклонов для кровли с рулонной гидроизоляцией должен составлять 1,5%). Далее излишки воды по стоякам и трубам, расположенным внутри здания, попадают в наружную ливневую канализацию, отвод в бытовые сети не допускается.

Водосток плоской кровли: специфика сооружения внутренней и наружного варианта

Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.

Внутренний водосток

Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.

Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.

Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.

При планировании системы следует избегать лишних изгибов

Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.

От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.

Расположение водоприемных воронок внутреннего водостока необходимо продумать еще при проектировании строения, чтобы учесть водоотводящие трубы в конструкции здания

Внешний водоотвод

Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.

Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.

В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.

Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.

Воронки внутреннего водостока плоских кровель:

https://youtube.com/watch?v=RWaqTl0hAqo

Системы водостока, который располагается снаружи, могут быть:

  • Неорганизованными. Такой вариант подходит для засушливых территорий. Вода отводится по свесам на карнизах.

  • Организованными. В этом случае осадки собираются в наружную воронку с направляющими бортиками. Также вода может отходить в желоб, из которого осуществляется отвод жидкости в ливневую канализацию или прямо в грунт.

В некоторых случаях, в систему водостока устанавливают фильтрующее оборудование, что позволяет получать из него техническую воду, которую можно использовать, например, для работы унитазов.

В видео можно увидеть водосточную воронку для плоской кровли:

Внутренняя система отвода воды в многоэтажных зданиях

Во многих зданиях проблема протечки потолков и потопов, может решить внутренний водосток в многоэтажном доме. Существует несколько способов установки его в высотных домах, можно заменить в каждой квартире водосток или заблокировать старый и вывести новый в общий коридор. Необходимо учитывать особенности здания, потому что у этих двух способов существуют свои преимущества и недостатки. Состоит такая система из воронки для приема дождевой и талой воды, стояка, отводной трубы и выпуска.

При этом не стоит забывать, что лучше отводить воду в наружную сеть канализации. Нужно помнить также о правильно расположении воронок, они должны располагаться по продольной оси крыши. Для того чтобы обеспечить хорошую работу всей системы круглый год, необходимо расположить стояки, которые предназначены для отвода воды в подземный коллектор. Его стоит установить в теплой отапливаемой зоне по всей высоте. Тогда многоэтажное здание будет нормально функционировать и не будет внезапных затоплений.

Внутренняя водоотводная система сможет благополучно вывести дождевую и талую воду, и тем самым обезопасит от затоплений и застоя воды. Стоит только правильно установить ее, учитывая все особенности здания.

Виды водосточных систем для плоских кровель

Для кровель без уклона можно выполнить водосточные системы, которые условно можно разделить на такие виды:

Традиционный водосток – здание пронизано большим количеством труб, используется большое количество воронок. Гравитационно-вакуумная система – при той же пропускной способности, использовано в несколько раз меньше материала.

  1. Традиционные водостоки. Монтаж системы проводят на специальных выступах или непосредственно на свесах кровли. которые расположены низко. При этом водосток устанавливают в специальные каналы – углубления, которые предусматривают при закладке крыши. В случае же, если устройство отвода выполняют ниже уровня свеса кровли, рекомендуется применять желоба и трубы прямоугольной формы, при этом крепление проводят вертикально расположенными кронштейнами. Элементы слива должны примыкать к каналам через отверстия, которые делают в выступе. Кровельные воронки устанавливают в наиболее низких местах (уклон 3%), их количество предусматривают исходя из расчета один экземпляр на 25 м длины. Все эти элементы должны присоединяться к одной общей трубе слива с уклоном. Помимо этого, необходимо выполнить и дополнительные аварийные воронки. Можно отметить, что в этом случае могут применяться и наружное отведение осадков, и внутреннее, конечно, в зависимости от климатических условий. Первый вариант рекомендуется в регионах с мягкими погодными условиями, тогда как последнее решение является оптимальным при низких температурах.
  2. Гравитационно-вакуумные системы. Эта конструкция была изобретена более 30 лет назад в северной стране Скандинавии и на данный момент широко используется повсеместно в Европе и других странах. Принцип работы данного устройства отвода воды с кровли основан на эжектирующей способности (увлечение другой среды за собой, в данном случае воздуха) жидкости в системе труб. При этом газообразные массы в стояке вначале движутся вверх, однако при попадании воды в трубы и дальнейшем ее движении вниз под действием гравитации наблюдается обратный ход воздушного слоя. Здесь возникает вакуумная среда, и влага полностью увлекается с большой скоростью по трубам в коллектор. Причем уклон предусматривать не требуется, так как вода движется под давлением воздушных масс.

Можно также отметить несколько преимуществ данной системы, таких как высокая скорость потока, возможность применения узких труб, самоочищение конструкции, небольшой вес устройства, малый объем земляных работ, количество приемников воды предусматривается меньше и другие. Для сравнения приведем такую информацию: кровельные воронки вакуумной системы (горизонтальный выпуск 75 мм) способны пропустить за 1 с до 15 л жидкости, тогда как в традиционной установке водостока для достижения данного эффекта необходимо установить элементы с выпуском около 200 мм.

Выбор водосточной системы

Для крыш плоского типа предусмотрено два варианта водосточных систем :

  1. Традиционная (требует установки большого количества воронок, вода по трубам системы идет самотеком).
  2. Гравитационно-вакуумная (отличается высокой пропускной способностью при минимальном количестве коммуникаций).

Традиционный внутренний водосток. Для его эффективного функционирования необходимо правильно выполнить разуклонку кровли, при этом воронки монтируются в нижних точках. Количество приемников воды зависит от размеров крыши. Водоприемные элементы при помощи труб соединяются с вертикальной трубой водостока, по которой вода с крыши попадает в канализацию

Важно установить горизонтальные элементы трубопровода с уклоном, чтобы обеспечить свободный слив воды самотеком

Гравитационно-вакуумная система. Более 30 лет активно применяется во многих странах Европы и мира благодаря высокой экономичности и эффективности. Принцип работы основан на том, что в системе, оснащенной сифоном, возникает вакуумная среда, за счет чего вода всасывается с поверхности и перемещается по трубам с высокой скоростью. К преимуществам системы можно отнести :

  • поток имеет высокую скорость;
  • упрощенный монтаж (требуется меньше воронок и коммуникаций, трубы можно не монтировать под уклоном, поскольку вода перемещается по ним под давлением воздуха);
  • небольшой вес (не создает дополнительного воздействия на кровельную систему);
  • экономичность (используются воронки и трубы меньшего диаметра в сравнении с традиционной системой без потери производительности);
  • способность самоочищаться (пропускная способность системы не изменяется с течение времени).

Для сравнения: воронка вакуумной системы с горизонтальным выпуском 75 мм за одну секунду способна пропустить до 15 литров жидкости. Чтобы обеспечить ту же пропускную способность традиционного водостока, потребуется установить воронку с горизонтальным выпуском 200 мм.

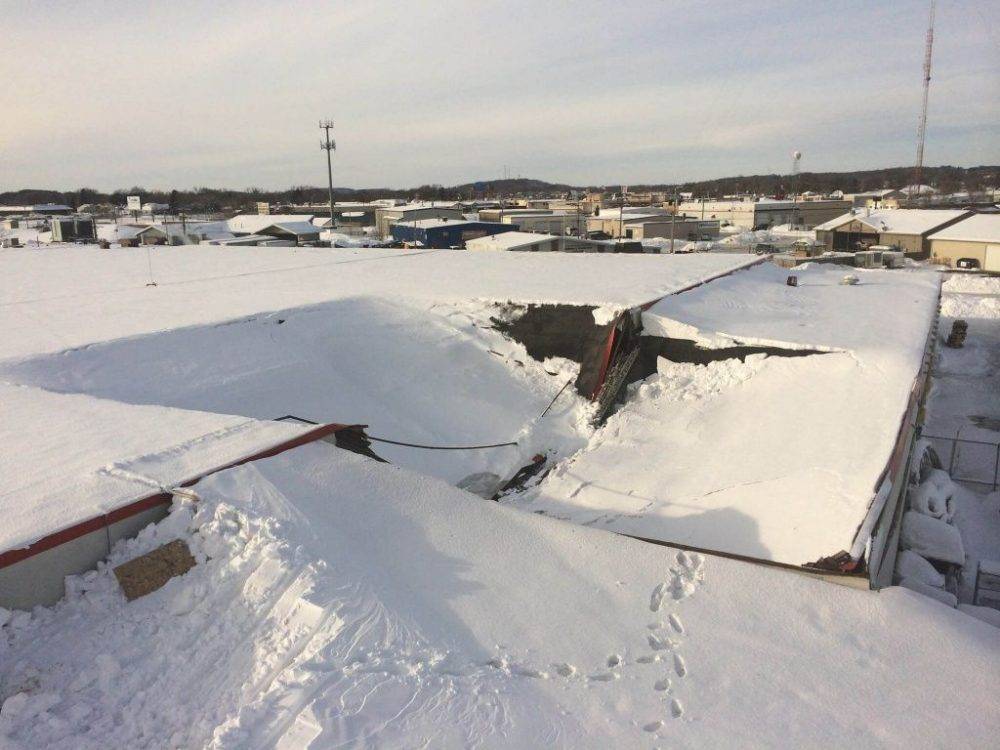

При сильных ливнях на плоской крыше может скопиться большой объем воды, с которой не будет справляться система отвода. Чтобы избежать обрушения конструкций по причине чрезмерной нагрузки, требуется обустроить специальный дополнительный водосток – ливневку. Он также может выполнять функцию основного водостока при засорении последнего.
