Типы водозаборных сооружений
В зависимости от типа источника воды определяется работа водозаборных сооружений.
Параметры, которые влияют на данное оборудование:
- Эксплуатируемый период – постоянная или временная основа;
- Место установки объекта приемки воды – русло, берег, на вынос;
- Предназначение жидкости – для производства, хозяйственно-бытовых нужд, орошения почвы, теплоэнергетики и т.п.;
- Строительные материалы, из которых выполнен водоприемник – дерево, бетон, ж/б, металл;
- Способ поставки воды – нижний, верхний или боковой прием;
- Характеристики водоприемника – ряжевой, зонтичный, вихревой, щелевой и другие типы;
- Источник жидкости – водоемы (моря, озера, пруды) или водотоки (ручьи, каналы, реки, в том числе горные).
- Степень экологического воздействия на окружающую среду – пассивное или активное;
- Категории обеспечения водопадами (I, II, III);
- Стиль приема воды – с глубины, с поверхности, со дна;
- Комплектация объектов водозабора – раздельный (насос и приемник жидкости установлены в разных сооружениях) или скомпонованный;
- Расположение сооружения в водоеме – затопляемый при повышении уровня, незатопляемый, затопляемый временно;
- Уровень подвижности сооружения – плавучий, стационарный;
- Принцип забора жидкости – насосная система и расположенный на берегу колодец, открытые или закрытые подводящие каналы, самотечное или вакуумно-насосное движение воды по трубам, наличие ковша.
Помимо перечисленных факторов при выборе оборудования не стоит забывать о геологических, гидрологических параметрах и некоторых локальных особенностях. К ним относятся:
- уровень фильтрации жидкости, необходимый объем воды в сутки;
- годовая водность источника;
- условия, при которых проводится водозабора;
- параметры, обеспечивающие надежность и гарантию движения жидкости;
- прочие характеристики установки и эксплуатации.
Водозаборные гидротехнические сооружения обязаны соответствовать многим правилам и требованиям, в том числе отличаться надежностью, прочностью, иметь простой и удобный дизайн, позволяющий эксплуатировать оборудование в полную мощность.
Нормативно-технические документы и этапы проектирования
Этапы лицензирования скважины
Если глубина водозаборного гидротехнического сооружения более 50 метров, требуется получение лицензии. Этими процессами занимаются специальные комиссии, которым нужно подать полный пакет документов. Как правило, это трудоемкий и длительный процесс. Получение сертификата может отнять от полугода до года.
Для оформления лицензии нужно действовать следующим образом:
На начальном этапе оформляют разрешение на проведение работ с целью обеспечения автономной системы водоснабжения
Важно четко следовать предписаниям, указанным в документе. Обязательной регистрации подлежат проводимые работы по бурению и обустройству скважины
После ознакомления с фондовым материалом домовладелец получает техническое задание на проведение работ. На следующем этапе составляется проектная работа по поискам и исследованию содержимого недр. Предварительно проект проходит геологическую экспертизу. С соответствующими органами согласовывается проектная документация. Приступают к выполнению работ, описанных в проекте. Мастерами проводятся опытно-фильтрационные изыскания. Проводят анализ запасов воды и ее качества. Дополнительно проводятся исследования на радиоактивность. Проводится сбор информации о скважине: глубина и ее диаметр, динамический и статический уровень воды, дебет сооружения. Составляется отчет об оценке запасов водоносного горизонта. Готовится проект санитарно-защитных зон. Оформление санитарно-эпидемиологического заключения.
3.4. Мероприятия по санитарно-защитной полосе водоводов
3.4.1. В пределах санитарно-защитной полосы
водоводов должны отсутствовать источники загрязнения почвы и грунтовых вод.
3.4.2. Не допускается прокладка водоводов по
территории свалок, полей ассенизации, полей фильтрации, полей орошения,
кладбищ, скотомогильников, а также прокладка магистральных водоводов по
территории промышленных и сельскохозяйственных предприятий.
Приложение 1
Рекомендуемое
Программа изучения источников питьевого
водоснабжения
1. Подземные источники
1.1. Геологическое строение территории района
расположения источника и общая характеристика гидрогеологических условий его;
тип выбранного водоносного горизонта (артезианский – напорный, грунтовый –
безнапорный), глубина (абсолютная отметка) залегания кровли водоносного
горизонта, мощность, водовмещающие породы (пески, гравий, трещиноватые
известняки); условия и места питания и разгрузки водоносного горизонта; общие
сведения о водообильности горизонта (эксплуатационные запасы); сведения о
существующем и перспективном использовании водоносного горизонта для
водоснабжения и других целей.
1.2. Общие сведения о гидрогеологических
условиях района (месторождения), условия питания водоносных горизонтов,
предполагаемых к использованию для водоснабжения, топографическая, почвенная и
санитарная характеристика участка водозабора, характеристика водоносного
горизонта, намечаемого к эксплуатации (литологический состав, мощность,
защищенность водоносного пласта перекрывающими породами, динамический уровень
воды при расчетном водоотборе).
1.3. Данные о водопроницаемости слоев,
перекрывающих пластов, данные о возможности влияния зоны питания на качество
воды.
1.4. Санитарная характеристика местности,
непосредственно прилегающей к водозабору; расстояние от водозабора до возможных
источников загрязнения воды: брошенных скважин, поглощающих воронок, провалов,
колодцев, заброшенных горных выработок, накопителей и т. п.
2. Поверхностные источники
2.1. Гидрологические данные: площадь
водосборного бассейна, режим поверхностного стока, максимальные, минимальные и
средние расходы, скорость и уровень воды в месте водозабора, средние сроки
ледостава и вскрытия, предполагаемый расход используемой воды и его
соответствие минимальному расходу в источнике, данные по характеристике
приливно-отливных течений.
2.2. Общая санитарная характеристика бассейна
в той его части, которая может влиять на качество воды у водозабора:
• характер
геологического строения бассейна, почва, растительность, наличие лесов,
возделываемых земель, населенных мест;
• промышленные
предприятия (их число, размеры, расположение, характер производства);
• причины,
влияющие или могущие влиять на ухудшение качества воды в водном объекте,
способы и места удаления твердых и жидких отходов в районе нахождения
источника; наличие бытовых, производственных стоков, загрязняющих водоем,
количество отводимых сточных вод, сооружения для их очистки и места их
расположения;
• расстояние
от места спуска сточных вод до водозабора;
• наличие
других возможных причин загрязнения источника (судоходство, лесосплав, водопой,
зимние свалки на лед, купание, водный спорт, мелиоративные работы,
использование удобрений и ядохимикатов в сельском хозяйстве и т. п.).
2.3.
Характеристика самоочищающей способности водоема.
2.4. Для
водохранилищ, кроме того, указываются:
• площадь
зеркала и объем водохранилища, полезный и «мертвый» объем, режим питания и
использования, сработка воды в водохранилище, план водохранилища, его
максимальная и минимальная глубина, характер дна, берегов, донных отложений,
наличие цветения, зарастания, заиления, направление господствующих ветров и
течений, скорость движения воды в водохранилище.
3. Общие данные
3.1. Данные о
возможности организации зоны санитарной охраны источника водоснабжения,
примерные границы зоны санитарной охраны по отдельным ее поясам.
3.2. Данные о необходимости
обработки воды источника (обеззараживание, осветление, обезжелезивание и пр.).
3.3. Данные о
смежных водозаборах, имеющих ту же область питания (местоположение,
производительность, качество воды).
Приложение
2
Требования к сооружениям водозабора
На водозаборах происходит не только забор воды из водоисточника, но и ее предварительная механическая очистка и подача под определенным давлением непосредственно потребителю или на головные очистные сооружения водопровода. Одним из основных требований, предъявляемых к водозаборным сооружениям, является бесперебойное снабжение водой соответствующего качества и в нужном количестве. Сооружения водозабора должны быть обеспечивать работу при затруднениях в заборе воды, обусловленных снижением глубины или расхода воды в речном русле; повышенным образованием внутриводного льда и шуги в потоке, наледеобразованием, регулированием стока на ГЭС, заторами или навалами льда.
Строительство водозаборных сооружений не должно приводить к нарушению водного режима в источнике при обеспечении гарантированного расхода воды в водостоке всеми водопользователями, расположенными ниже места водоотбора. При недостаточном остающемся расходе воды в открытом источнике ниже места водозабора необходимо регулирование естественного стока с устройством водохранилищ.
С целью обеспечения бесперебойной работы водозаборных сооружений их секционируют как минимум на две независимые секции. Такой подход обязателен для водоприемника, самотечных линий и береговых сеточных колодцев.
При отсутствии возможности отбора воды в заданном количестве с помощью одного водоприемного сооружения оборудуют комбинированные водозаборы, представленные двумя независимо работающими сооружениями, размещенными в местах с различными шуголедовыми или наносными условиями, либо одного сооружения с двумя разными типами приема воды.
Назначение и устройство водозаборной скважины
Устройство колодца на воду
Водяной колодец – это специальное гидротехническое сооружение, предназначенное для забора грунтовых вод из водоносного слоя почвы. Представляет собой трубку с насосом, последний необходим для поддержания давления водяного столба.
Водозаборник состоит из следующих частей:
- Колонна или обсадная труба – погружается в недра земли, может отличаться разным диаметром, длиной и материалом изготовления. Самые популярные трубы – полиэтиленовые, бетонные и стальные.
- Фильтр предназначен для очистки жидкости от загрязнений почвы.
- Помпа. Есть разные виды оборудования и разные модификации. В зависимости от глубины колодца, ее диаметра выбирается погружной или поверхностный насос, оснащенный электродвигателем. Необходимо транспортировать столб воды от колодца к водопроводному крану в доме.
- Внутри обсадной колонны находится колодец, по которому вода поднимается на поверхность.
В зависимости от этого показателя колодцы на воду делятся на несколько типов.
Назначение и устройство водозаборной скважины
Устройство водозаборной скважины
Водозаборная скважина – это специальное гидротехническое сооружение, предназначенное для забора подземных вод из толщи водоносного слоя грунта. Представляет собой трубу с насосом, последний необходим для поддержания давления водяного столба.
Водозабор включает в себя такие части:
- Колонна или обсадная труба – опускается в недра земли, ей может быть свойственен разный диаметр, длина и материал изготовления. Наиболее востребованные трубы – полиэтиленовые, бетонные и стальные.
- Фильтр предназначен для очищения жидкости от примесей из грунта.
- Водяной насос. Существует несколько видов оборудования и разные модификации. В зависимости от глубины скважины, ее диметра выбирают погружной или поверхностный насос, оснащенный электродвигателем. Необходим для транспортировки водяного столба из колодца к водопроводному крану в доме.
- Ствол находится внутри обсадной трубы, по нему поднимается вода на поверхность.
В зависимости от этого показателя водозаборные скважины делятся на несколько видов.
Категории водозаборных сооружений
Категория водозаборных сооружений | Характеристика обеспеченности подачи воды | Обеспеченность,% | ||
расчетного расхода воды в водоисточнике | расчетного уровня воды в водоисточнике | |||
максимального | минимального | |||
I | Допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30% расчетного расхода воды и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий; длительность снижения подачи не должна превышать 3 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается не более чем на 10 мин | 95 | 1 | 97 |
II | Допускаемое снижение подачи воды — то же, что при I категории; длительность снижения подачи — не более 10 сут. Перерыв в подаче воды или снижение ниже указанного предела — до 6 ч | 90 | 3 | 95 |
III | Допускаемое снижение подачи воды — то же, что при I категории; длительность снижения подачи воды не должна превышать 15 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела — до 24 ч | 85 | 5 | 90 |
Водозаборные сооружения должны обеспечивать подачу воды потребителю в необходимом объеме и требуемого качества при всех расходах и уровнях воды в реке, не меньших минимального расчетного. Бесперебойность подачи воды при выбранной обеспеченности должна быть гарантирована при самых неблагоприятных возможных сочетаниях гидрологических, технологических, шуголедовых и других условий. Водозаборные сооружения должны: обеспечивать забор из водоисточника потребного расхода воды и подачу ее потребителю; защищать систему водоснабжения от попадания в нее сора, водорослей, планктона, биологических обрастаний, наносов, льда и т.п.; защищать молодь рыб от проникновения в водозаборные сооружения.Примечание. Объединенные хозяйственно-питьевые и производственные системы водоснабжения населенных пунктов при числе жителей в них более 50 тыс. человек следует относить к I категории; от 5 до 50 тыс. человек — ко II категории; менее 5 тыс. человек — к III категории.
Надежность действия водоприемника в значительной степени определяет надежность функционирования всего водозабора в целом, поэтому водоприемник должен обеспечивать прием воды и в осложненных условиях: уменьшении глубины или расхода воды в русле реки; образовании внутриводного льда и шуги; транспортировании потоком шуги, сора, наносов и т.п.; судоходства; лесосплава; переформировании русла или побережья водоема; наледеобразовании, заторах льда и др.
Водозаборные сооружения хозяйственно-питьевого назначения должны удовлетворять санитарным требованиям, место их расположения — допускать организацию зон санитарной охраны. Водозаборные сооружения должны быть прочными, долговечными, устойчивыми, простыми в строительстве, удобными в эксплуатации и экономичными. Их необходимо проектировать так, чтобы расположение, форма и размеры обеспечивали плавное обтекание речным потоком, наименьшее стеснение русла и не вызывали бы его размыва и переформирования.
Водораспределительная сеть
Несомбинированная городская система водоснабжения США
Центральная Аризона проекта Акведук передает неочищенную воду
Большая часть (очищенной) воды распределяется по подземным трубам.
Повышение давления воды требуется между небольшим запасом воды и конечным пользователем.
Продукт, доставленный к месту потребления, называется питьевой водой, если он соответствует стандартам качества воды, необходимым для потребления человеком.
Вода в водопроводной сети поддерживается под положительным давлением, чтобы обеспечить поступление воды во все части сети, достаточный поток в каждой точке отбора и гарантировать, что неочищенная вода из грунта не может попасть в сеть. Вода обычно находится под давлением, перекачивая воду в резервуары для хранения, построенные в самой высокой локальной точке сети. В одной сети может быть несколько таких сервисных резервуаров .
В небольших бытовых системах вода может находиться под давлением с помощью напорного резервуара или даже подземной цистерны (последняя, однако, требует дополнительного повышения давления). Это устраняет необходимость в водонапорной башне или любом другом увеличенном запасе воды для обеспечения давления воды.
Эти системы обычно принадлежат и обслуживаются местными органами власти, например городами или другими государственными образованиями, но иногда ими управляют коммерческие предприятия (см. Приватизация водоснабжения ). Сети водоснабжения являются частью генерального планирования сообществ, округов и муниципалитетов. Их планирование и проектирование требует опыта градостроителей и инженеров-строителей , которые должны учитывать множество факторов, таких как местоположение, текущий спрос, будущий рост, утечки, давление, размер трубы, потеря давления, потоки пожаротушения и т. Д. – с использованием трубопроводной сети анализ и другие инструменты.
Когда вода проходит через распределительную систему, ее качество может ухудшаться из-за химических реакций и биологических процессов. Коррозия материалов металлических труб в распределительной системе может вызвать выброс металлов в воду с нежелательными эстетическими последствиями и последствиями для здоровья. Выделение железа из железных труб без футеровки может привести к тому, что клиенты сообщат о «красной воде» в кране. Выделение меди из медных труб может привести к тому, что клиенты сообщат о «голубой воде» и / или металлическом привкусе. Выделение свинца может происходить из припоя, используемого для соединения медных труб, или из латунных крепежных элементов . Уровни содержания меди и свинца в кранах потребителя регулируются для защиты здоровья потребителей.
Коммунальные предприятия часто корректируют химический состав воды перед раздачей, чтобы минимизировать ее коррозионную активность. Самая простая регулировка включает в себя контроль pH и щелочности для получения воды, которая имеет тенденцию пассивировать коррозию за счет осаждения слоя карбоната кальция . Ингибиторы коррозии часто добавляют для уменьшения попадания металлов в воду. Обычными ингибиторами коррозии, добавляемыми в воду, являются фосфаты и силикаты .
Еще одна цель водораспределения – поддержание биологически чистой питьевой воды. Обычно дезинфицирующее средство на основе хлора , такое как гипохлорит натрия или монохлорамин , добавляют в воду, когда она покидает очистную установку. Бустерные станции могут быть размещены в системе распределения, чтобы гарантировать, что все участки системы распределения имеют адекватный устойчивый уровень дезинфекции .
Топологии
Подобно линиям электропередач, дорогам и микроволновым радиосетям, водные системы могут иметь топологию петлевой или ответвленной сети или их комбинацию. Сети трубопроводов бывают круглыми или прямоугольными. Если какой-либо один участок водораспределительной магистрали выходит из строя или нуждается в ремонте, этот участок можно изолировать, не нарушая работу всех пользователей сети.
Большинство систем разделены на зоны. Факторы, определяющие протяженность или размер зоны, могут включать гидравлику, системы , историю и плотность населения. Иногда системы разрабатываются для определенной области, а затем модифицируются с учетом условий разработки. Рельеф влияет на гидравлику и некоторые формы телеметрии. Хотя каждая зона может работать как автономная система, обычно существует некоторая договоренность для соединения зон для управления отказами оборудования или системными сбоями.
Принцип работы
Процесс очищения начитается на этапе забора воды из скважины. Исходная жидкость благодаря насосам из источника передается в здание подстанции второго уровня и на грязевые фильтры, которые предназначены для задержки абразивных элементов и крупной взвеси, чтобы защитить водоочистное оборудование, находящееся после фильтрационной системы.
Затем вода аэрируется для окисления двухвалентного железа с дальнейшей фильтрацией на устройствах обезжелезивания. Во время активного смешивания жидкости с воздухом производится окисление вредных добавлений, выпадающих в осадок и улавливающихся на дальнейшем этапе очищения.
После аэрации вода переходит на фильтрационную систему обезжелезивания. Каждый фильтр оборудован многоуровневым клапаном, который работает в автоматическом режиме. Вода, проходящая через слой фильтра загрузки и поддерживающий гравийный участок, очищается от взвесей и выходит через дренаж.
С учетом работы фильтра производится забивание зернового пространства загрузки вредными примесями и в дальнейшем увеличивается гидравлическое давление. Чтобы восстановить пропускную возможность, нужно регулярно производить очищение фильтра загрузки (это производится автоматическим многоуровневым клапаном).
Промывка фильтра производится не реже одного раза в 3 дня. Время очистки занимает не более получаса. После очищения вода переходит в бак, который одновременно является хранилищем пожарного запаса и регулирует общий объем питьевой воды.
Из бака помпами второго уровня жидкость транспортируется потребителю, проходя через ультрафиолетовую очистку. Это требуется для избавления от бактериологических загрязнений. УФ-стерилизаторы выглядят в виде металлической камеры с находящимися внутри ультрафиолетовыми лампами в кварцевых кожухах, что исключает контакт с водой. Установки имеют в комплекте пульт ДУ, который контролирует работу ламп и подает сигнал при поломке.
Продолжительная и эффективная эксплуатация водозаборных узлов гарантирована только в случаях, если во время разработки проектной документации и создании были соблюдены все необходимые требования СНиП. Соответствие всем требованиям и условиям позволит обеспечить надежность, стабильность и экономичность работы всех систем водозаборного узла.
Особенности охранной зоны
Охранная зона водозаборной скважины есть у каждого гидротехнического сооружения, посредством которого ведется добыча воды. Именно при соблюдении определенных требований можно уберечь источник от загрязнения независимо от происхождения.
Первой называется зона с радиусом в 15-60 м. Пояс огораживается забором, и внутри этого кольца категорически воспрещается возведение сооружений за исключением водозаборного оборудования. Вторая зона нужна для защиты водозаборной точки от бактериального загрязнения. В ее пределах категорически запрещено устанавливать объекты, способные стать потенциальной угрозой именно с точки зрения бактериологического негативного воздействия.
К ним можно отнести:
- Выгребную яму;
- Септик;
- Навозную яму.
А также ряд других локальных очистных приспособлений.
Чтобы высчитать радиус зоны, требуется использовать специальную формулу, а еще данные будут напрямую зависеть от того, какими особенностями обладает местность и где залегают грунтовые воды.
Водоохранная зона помогает обезопасить источник воды от загрязнений
Третья предназначена для обеспечения защиты сооружений от загрязнения химикатами. В этом кольце запрещается обустраивать склад с горюче-смазочными веществами, ядохимикатами и удобрениями
Радиус высчитывают по формуле, обращая внимание на некоторые дополнительные критерии. Чтобы построить такую скважину в соответствии с нормами и стандартами, желательно обратиться к специалистам для выбора места, так как они смогут определить наиболее подходящую территорию без нарушения требований
От того, насколько правильно выбрана конструкция для закачивания воды, зависит производительность скважины, качества и свойства, которыми будет обладать жидкость, простота и удобство обслуживания, а также то, как будет проводиться ремонт, цены на установку
От того, насколько правильно выбрана конструкция для закачивания воды, зависит производительность скважины, качества и свойства, которыми будет обладать жидкость, простота и удобство обслуживания, а также то, как будет проводиться ремонт, цены на установку.
Особенности плавучего водосбора
Плавучий водозабор или насосная станция на судне, понтоне или другом средстве — отличный способ для решения проблем, связанных со снабжением водой различных объектов. Такой вариант добычи водной среды используется для обеспечения работы промышленных, сельскохозяйственных и других предприятий. Плавучий водозабор способен даже снабдить водой целый населенный пункт.
Водосбор с плавучего средства используется, чтобы насосы в автоматическом режиме не останавливались, когда уровень воды в водоеме очень низко понижается. Это происходит в летний период. Ведь при возникновении такой ситуации у оборудования увеличивается износ, а многие предприятия, дошкольные учреждения, культурные объекты и так далее остаются без воды. Плавучий водозабор позволяет обеспечить устойчивость гидравлических параметров благодаря своей мобильности. Оборудование для отбора воды всегда можно переместить в нужную точку. Тем более современные плавучие станции способны опускаться или подниматься, когда изменяется уровень водоема.
Система оборотного водоснабжения
Такая схема не востребована в бытовом строительстве, но очень полезна, например, на автомобильной мойке. За счет многократного использования достигается существенная экономия ценного ресурса.
Обязательным элементом таких комплексов является оборудование отстойников и фильтров. Преимущества заключается в снижении потребления и сокращения количества сточных вод, которые негативно сказываются на окружающей среде. В больших производствах могут в качестве источника применять пар. За счет этого появляются большие объемы дистиллированной воды, необходимой во многих производственных процессах.
9 этапов строительства водозаборных сооружений
Рассмотрим девять этапов возведения ВЗУ:
- Этап 1 – вычисляем объемы потребления воды (водохозяйственный баланс). Таким образом специалисты узнают, сколько ресурсов понадобится для удовлетворения производственных, бытовых или хозяйственных потребностей. Сюда также вносят показатели водных резервуаров, предназначенных для аварийных ситуаций.
- Этап 2 – проводятся исследования, и на основе архивов создается документ с гидрологическими, экологическими, геологическими данными. После определения баланса оценивают возможности добычи необходимых объемов воды и строительства водозаборного сооружения.
- Этап 3 – сбор документов и получение разрешения на проведение геологических исследований. Его можно получить, если теоретически доказано, что в данном месте существует источник воды. Лицензия позволяет искать и оценивать количество подземных вод.
- Этап 4 – непосредственно проводят мероприятия, связанные с источником: бурят скважину, разведывают территорию, проводят исследования недр, почвы, горных пород, оценивают объемы ресурсов. На основе полученных данных формируют отчет, который представляют в госкомиссии по запасам полезных ископаемых.
- Этап 5 – начинается непосредственное проектирование водозаборных сооружений и взаимодействие с органами контроля ЗСО. Роспотребнадзор проводит экспертизу на участке, осматривает сооружения и прилегающую зону, выдает заключение.
- Этап 6 – проектируется насосная станция будущего объекта. Постановлением Правительства определено, каким образом должна формироваться проектная документация. Как только разработка окончена, необходимо провести строительную экспертизу.
- Этап 7 – после подтверждения проекта также требуется создание рабочей документации для строительства ВЗУ.
- Этап 8 – начинается монтаж и установкаэлементовводозаборного сооружения.
- Этап 9 – разработка и согласование документов, разрешающих изучение положения подземных вод.
Выбор вида и типа водозаборного сооружения
Водозаборные сооружения из скважин или колодцев являются самыми маленькими среди всех типов ВЗУ. Они подают воду в частные дома и коттеджи, а крупные водозаборные узлы предоставляют ресурс большим предприятиям и даже целым населенным пунктам. Стоит отметить, что строительство данного технологического оборудования проводится в различных секторах экономики. Сооружения могут представлять собой целые насосные станции, предназначенные для тушения пожаров, или объемные емкости с водой для аварийных ситуаций. При разработке проекта и составления плана необходимо помнить о габаритах, производительности и цели будущего сооружения. При этом крупное оборудование высокой мощности обычно комплектуется дополнительно: устанавливают электрическую и газовую подстанции; химическую лабораторию, которая на месте проверяет состав жидкости; хозяйственные постройки, предназначенные для контроля за бесперебойной работой оборудования.
Также водозаборное сооружение выбирается исходя из доступности источника. Например, мелкие скважины и колодцы обладают невысокой производительностью, поэтому с их помощью получают только грунтовые воды. Чтобы найти артезианскую воду, потребуются большие финансовые затраты для бурения отдельной скважины. Если источник воды расположен далеко, то вычисляют необходимую мощность установки, затем строят колодец или делают скважину.

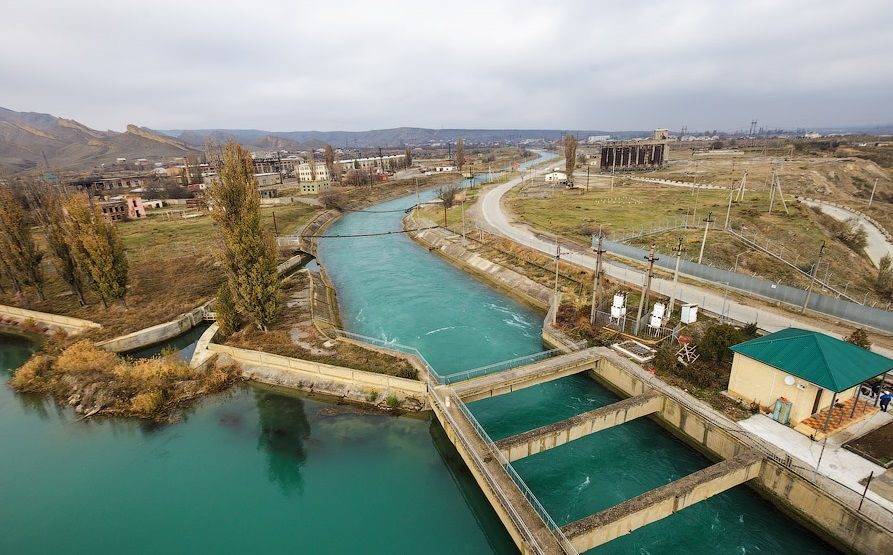

В местах, где забор поверхностных вод разрешен, можно устанавливать один из упомянутых выше объектов. Помните, что водозаборные сооружения из поверхностных источников не должны нарушать санитарные правила и требования, могут строиться только перед крупными населенными пунктами или предприятиями. Таким образом будет минимизирована угроза сбора опасно загрязненной воды по течению ниже.
Что регламентирует СНиП в проектировании инженерных коммуникаций
Уклоны канализационных труб Проектируют водоснабжение и водоотведение, опираясь на СНиП 2.04.01-85. Нормативный документ предписывает комплекс правил, согласно которым разрабатывают планы водопровода и канализации для жилых домов, общественных зданий, промышленных предприятий. Локальные очистные сооружения проектируют согласно СНиП 2.04.03-85, учитывая строительные нормативы региональных ведомств.
Сточные трубопроводы прокладывают прямолинейно с заданным уклоном, изменять который не допускается. Присоединение приборов и изменение направления труб производят соединительными элементами, которые имеют плавный, обтекаемый угол поворота.
Предусматривают два варианта обустройства внутренней канализации:
- Открытое крепление труб к стенам, опорам, потолкам.
- Скрытая установка в короба, шахты, конструкции пола, перекрытия, прорези стен с последующей заделкой.
Внутренние трубопроводы защищают от механических повреждений, а наружные утепляют и заглубляют под грунт на расчетную глубину. Канализационные стояки выводят на крышу здания либо в сборную вытяжную шахту для вентиляции.
Прочистки проектируют в местах поворота стоков, на тупиковых участках, на стояках. В многоэтажных домах ревизии стояков устанавливают на верхнем и нижнем этажах, а также на этажах над отступами. В домах высотой от 5 этажей делают ревизии через 3 этажа.
Документ СНиП 2.04.01-85 регламентирует соблюдение дополнительных правил при проектировании водопровода и канализации в зданиях, которые построены в особых климатических и природных регионах. К ним относятся вечномерзлые и просадочные грунты, а также сейсмически опасные и подрабатываемые территории.
