Как работает автоматический воздухоотводчик системы отопления

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

  • Прямые приборы традиционного типа. Они монтируются только вертикально.
  • Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
  • Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

  1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
  2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
  3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

  • для открывания используется металлическая или пластиковая рукоятка;
  • чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
  • для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

  1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
  2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
  3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
  4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Виды воздухоотводчиков

Автоматические воздухоотводчики отличаются по типу установки, размерам, диаметрам резьбы. по расположению патрубков они бывают:

  • Вертикальными;
  • Радиаторными;
  • Угловыми.

Угловой автоматический воздухоотводчик удобен для установки на радиаторе. В том месте, где труба отопления входит в него. При такой установке он поможет уловить воздух и газы, образованные в самой батарее отопления.

Вертикальный автоматический воздухоотводчик лучше всего ставить на входе в систему отопления. При таком расположении он предотвратит попадание воздуха в систему.

Второй вариант установки вертикальной модели – в верхней точке системы отопления. Именно там скапливаются газы и мешают эффективно циркулировать воде или теплоносителю.

Радиаторные воздухоотводчики устанавливаются вместо заглушки или крана Маевского в радиаторах. Они удобны, но их желательно ставить на каждую батарею отопления.

Установка в системе отопления

Маленькие пузырьки воздуха, путешествуя по системе отопления собираются в более крупные, которые поднимаются выше по системе отопления. Именно по этой причине рекомендуется устанавливать автоматические воздухоотводчики в самых верхних точках отопительной системы. Наиболее подвержены образованию воздушных пробок водогрейные котлы, коллекторы, радиаторы и другие П-образные участки, которые также комплектуются этими устройствами. В жилых помещения устанавливаются автоматические или ручные воздухоотводчики для радиаторов, а отопительные котлы защищаются специальными группами безопасности для отопительных котлов.

Фото 5: Установка воздухоотводчика в составе группы безопасности

Чтобы избежать слива теплоносителя из системы отопления при демонтаже воздухоотводчика для его ремонта или замены, перед ним устанавливается отсекающий клапан. Он состоит из латунного корпуса с пластиковым золотником внутри. Отсекающий клапан открыт когда в него вкручен воздухоотводчик. При его выкручивании клапан автоматически закрывается изолируя систему отопления.

В дополнение к нашему рассказу посмотрите небольшое видео об автоматических воздухоотводчиках:

Автоматический воздухоотводчик чрезвычайно важный элемент системы отопления. Не смотря на его маленькие габариты и простую конструкцию, он надежно защищает систему от разрушительного воздействия воздуха. Правильный выбор и установка этого дешевого прибора сэкономит вам значительные средства на ремонте дорогостоящих узлов отопительной системы вашего дома.

Воздух в системе отопления – это даже не плохо, это критично и негативно сказывается на эффективности отопления дома. И самое неприятное в нем, что он образуется в трубах постоянно. Следовательно, его удаление – это нескончаемый процесс. То есть человеку приходится либо постоянно стравливать его вручную посредством крана Маевского, либо же автоматически, что гораздо привлекательнее. Именно для этого и был создан такой прибор, как автоматический воздухоотводчик, который и является темой данной статьи – вместе с сайтом stroisovety.org мы разберемся с его конструкцией, ознакомимся с разновидностями и принципом работы, а также расскажем о том, как и где он устанавливается.

Автоматические воздухоотводчики в системе отопления фото

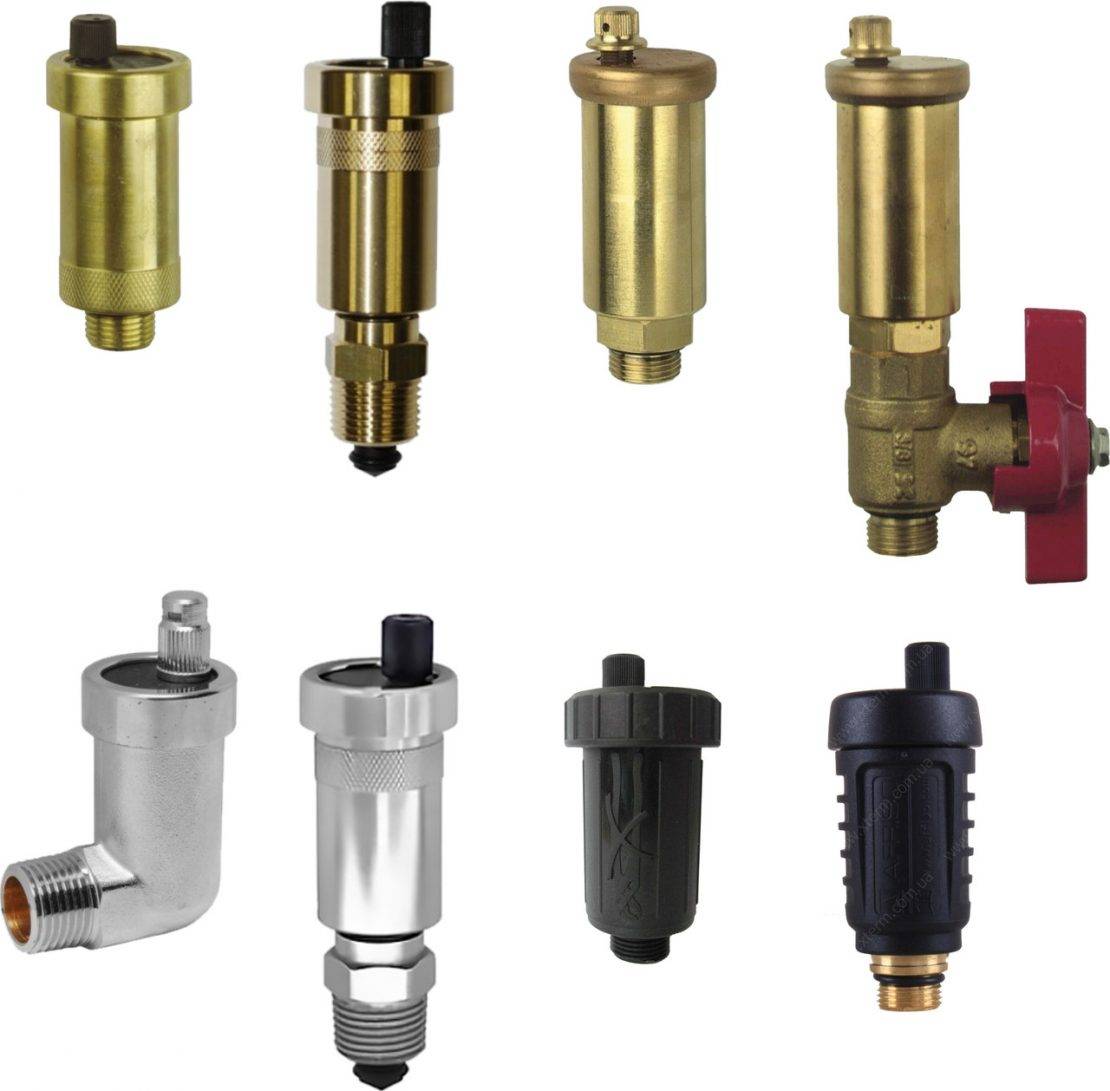

Виды автоматических воздухоотводчиков

В зависимости от варианта изготовления, автоматический поплавковый воздухоотводчик может быть прямым, угловым или радиаторным. Модели различаются по внешнему виду и месту установки, но принцип стравливания воздуха у них одинаков.

Устройства с прямым патрубком

Воздухоотводчик прямой — самый востребованный вариант устройства, поскольку он подходит для монтажа на верхних торцах вертикальных стояков, на коллекторах теплых полов, в составе группы безопасности, на циркуляционных насосах. При помощи тройника его можно врезать в проблемный участок трубопровода, если малый угол уклона провоцирует возникновение воздушных пробок.

Конструкция прямого автоматического отводчика воздуха с патрубком

Радиаторные и угловые модели

Угловой воздухоотводчик предназначен для установки в труднодоступных местах. К примеру, за счет патрубка, расположенного на боковой части корпуса, устройство можно присоединить к резьбовому торцу горизонтального трубопровода тупиковой ветки системы отопления. При необходимости угловые автоматические воздухоотводчики в системе отопления могут применяться вместо прямых.

Вместо ручного крана Маевского, на радиаторах могут устанавливаться стандартные угловые автоматические спускные клапаны, чтобы удалять часто возникающие воздушные пробки из батарей отопления. Однако более рациональным подходом является использование специальных радиаторных автоматических воздухоотводчиков. Такая модель также имеет угловое исполнение, но отличается от стандартного резьбовой нарезкой — она подходит для присоединения устройства непосредственно к радиатору, без использования переходника.

Технические параметры

Воздухоотводчики для систем отопления, работающие в автоматическом режиме, имеют различный присоединительный диаметр. В российских системах отопления используются устройства, резьбовые соединения которых составляют 1/2” и 3/4”. Наиболее распространена резьба 1/2”, которая также известна как ДУ15 (присоединительный размер равен 15 мм).

Также при выборе учитываются следующие характеристики:

  • рабочее давление (стандартно 10 атм, есть модели с показателем в 16 атм);
  • рабочая температура среды (стандартно до 110-120°С);
  • тип резьбового соединения — наружная или внутренняя резьба.

Обратите внимание на материал изготовления корпуса. Надежные устройства изготавливаются из качественной сантехнической латуни

Силуминовые изделия характеризуются повышенной хрупкостью.

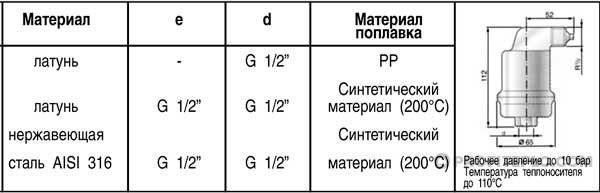

Технические данные автоматического воздухоотводчика

Для дома с автономным теплоснабжением подходит любой спускник воздуха системы отопления с нужным типом резьбы

Сложнее выбор устройства для радиаторов, подключенных к центральной теплосети — важно уточнить в ЖЭУ или другой организации, отвечающей за дом, рабочие параметры системы

Технические особенности воздухоотводчика для отопления

На автоматических спускниках воздуха на отопление могут применяться разные присоединительные диаметры. Отечественные системы обычно комплектуются элементами с резьбой на ½» и ¾». Но все же чаще встречается резьба на 1/2», обозначающаяся, как ДУ15, с присоединительным диаметром 15 мм.

Выбор подходящего варианты предусматривает учета также следующих параметров:

  • Рабочего давления. Стандартный показатель – 10 атм., однако встречаются элементы на 16 атм.
  • Рабочей температуры среды. Стандартный параметр – 110-120 градусов.
  • Разновидности резьбы. Она бывает наружной и внутренней.

Важно также то, из чего изготовлен корпус прибора. Наиболее надежными считаются изделия, для изготовления которых используется особая сантехническая латунь

Что касается моделей из силумина, то они очень хрупкие. Если в помещении используется автономное отопление, то тип используемого автоматического воздухоотводчика в газовом котле не важен: главное – чтобы подошла резьба. Более проблематично подобрать подходящий вариант для батарей, запитанных от центральной магистрали. В таком случае приходится дополнительно выяснять в ЖЕУ, какие именно рабочие параметры характерны для данной сети.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

  • прямые;
  • угловые;
  • радиаторные.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

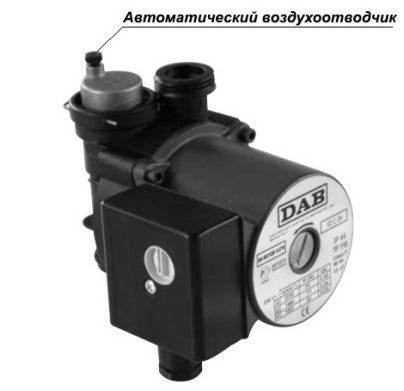

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать: Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают. Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее. Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

Советы по выбору

Установка автоматического воздухоотводчика – задача, не представляющая сложности любому хозяину дома, но выбор осуществляют с учетом технических параметров и подходящей конструкции корпуса радиаторов, труб.

  1. Радиаторы находятся в незаметных и труднодоступных местах, поэтому при покупке крана Маевского отдают предпочтение модели с ручным управлением.
  2. Выпускное устройство выбирают с отсекающим клапаном. Благодаря его установке при возникновении необходимости снятия, замены или проведения ремонта воздухоотводчик снимают без полного опорожнения отопительной системы.
  3. Если в доме или квартире живут дети, рекомендуют ставить кран, который откручивают отверткой.
  4. Желательно, чтобы корпус был защищен анодированным покрытием от окисления металла.
  5. Выбирают дорогостоящие устройства, которые улавливают даже пузырьки и обладают дополнительными функциями.
  6. Не приобретайте «умные» устройства китайского производства. Они недолговечны, а во время эксплуатации игольчатый клапан заклинивает, пропускают воду. Пластмассовый поплавок не обеспечивает четкой работы воздухоотводчика.

Разновидности

Несмотря на единый принцип действия автоматического устройства, конструкция и положение выходящего снизу патрубка в разных моделях располагается:

  • сверху – прямой вариант;
  • со стороны – угловой вариант;
  • боковой вариант для радиаторов.

Самая распространенная конструкция устройства для автоматического стравливания воздуха из системы – это модель с прямым патрубком. Особенностью установки является выбор наивысшей точки трубопровода. В большинстве систем горячая вода выталкивает воздух в вертикальные стояки, где устанавливают клапан сброса воздуха.

Если выходящая из радиатора труба с резьбой находится в горизонтальном положении, то присоединяют угловой автоматический воздухоотводчик для отопления.

Вследствие химического взаимодействия алюминиевого покрытия радиатора с разными веществами, присутствующими в горячей воде, появляются воздушные пузырьки. Для их вывода из системы используют радиаторный тип автоматики.

Для удобного обслуживания системы в продажный комплект включают отсекающий клапан механического действия с прорезиненным лепестком. Он представляет собой литой корпус переходника с резьбой, внутри которого находится клапан в виде подпружиненного лепестка. *Грамотная эксплуатация подразумевает, что муфту накручивают перед тем, как установить своими руками воздухоотводчик.

Проверенные модели: топ 5 за 2020 год

В зависимости от выбора резьбового соединения различают два типа устройств: Ду 20 или Ду 15. Популярными производителями на отечественном рынке являются:

1. Компания Danfoss выпускает марки Wind и Eagle. Представленные модели работают при температуре 120 0 С и максимальном давлении 10 Бар. Отличаются внешним видом, но принцип действия одинаковый.

2. Производитель Valtec выпускает устройство VT.502 – Ду 15. Никелированный латунный корпус и рабочее давление 10 Бар приветствуют монтажники, устанавливая прибор в отопительной системе частных домов.

3. Популярной является марка Mankenberg. Выпускает компактную модель из нержавеющей стали. Применяется для удаления воздуха, озона при рабочей температуре 80 0 С и давлении 16 Бар.

4. Воздухоотводчик AE 16 SS демонстрирует прекрасные возможности при максимальной температуре 200 0 С и давлении 16 бар.

5. Марку прибора, осуществляющего сброс воздуха, Flexvent, Flexvent Super выпускает производитель FLAMCO. Утилизирует воздух из системы при давлении 10 Бар и рабочей температуре 120 0 С.

Виды автоматических воздухоотводчиков

Автоматические воздухоотводчики выпускаются следующих видов:

– прямые, с которыми мы познакомились на самых первых картинках, покажу их еще раз:

– угловые, которые часто ставят на радиаторы взамен крана Маевского:

– радиаторные, имеющие такую же резьбу, как у радиаторных пробок:

Как известно, краны Маевского предназначены для стравливания воздуха из системы через радиатор. Такое стравливание выполняется вручную, по мере образования в радиаторе воздушной пробки, что легко определить, потрогав радиатор рукой… Установка же радиаторного воздухоотводчика освобождает от такой работы, т. к. воздух будет удаляться автоматически.

Однако, каким бы ни был воздухоотводчик внешне, работают они по одному принципу.

Что такое воздушные клапаны?

Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни. Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.

Различаются сбросные устройства по трем видам:

  • приборы прямые только вертикального монтажа;
  • угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
  • специальные сбросники для монтажа на батареи.

Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.

Особенности работы ручных клапанов

Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.

Принцип работы:

  1. В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
  2. Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
  3. Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.

Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.

Принцип работы автоматических клапанов

Устанавливая данные приборы, хозяин может больше не принимать участия в регулировке системы. Автоматический клапан сброса воздуха из системы отопления – это латунный прибор поплавкового типа. Сам клапан встроен в крышку, с поплавком соединен пружинным рычагом, резьба на цилиндре может быть 1,5 или 0,375 дюймов. Если в системе отопления стоят радиаторы старого типа, то подойдет изделие на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления такой:

  1. Как только магистраль запускается в эксплуатацию, внутренняя камера цилиндра наполняется водой. Жидкость поднимает поплавок, клапан поджимается пружиной и потому герметично закрыт.
  2. Образование воздушной пробки в верхнем отделе камеры приводит к понижению уровня наполнителя магистрали и пружина расслабляется.
  3. Ослабление пружинного механизма открывает клапан, газы выпускаются. Давление в системе поднимается, уровень воды увеличивается и за счет этого весь воздух из контура стравливается. В результате повышения уровня наполнителя пружина снова плотно прижимает клапан.

Автоматические изделия могут быть прямого вида, сбрасывающие воздух в сторону, и углового типа со сбросом газов вертикально. Угловые приборы отличаются прочностью и надежностью, но хуже собирают мелкие пузыри воздуха.

Для чего нужен воздухоотводчик в системе отопления?

Автоматический воздухоотводчик в системах отопления представляет собой устройство, которое помогает избавиться от излишнего воздуха. Как правило, его изготавливают из бронзы или нержавейки.

Это устройство помогает избавиться от излишнего воздуха

Из чего состоит устройство

Автоматический воздухоотводчик состоит из корпуса с присоединительным размером, который составляет не более 15-16 мм. Данное устройство можно с легкостью прикрутить на радиатор в необходимом месте общей системы отопления помещения. Еще воздухоотводчик можно вкрутить вместе с отсекающим клапаном.

Отсекающий автоматический клапан вкручивается непосредственно на радиатор в систему отопления, а сверху на него монтируется сам воздухоотводчик, который в результате должен нажать на специальный пластмассовый флажок и открыть доступ ко всей системе отопления.

Автоматический клапан нужен для того, чтобы вы без проблем смогли демонтировать либо заменить воздухоотводчик в случае поломки. При откручивании воздухоотвода флажок поднимается вверх. Внутренняя пружина отсекает место, где произошла утечка. Если вы прикрутите новый воздухоотводчик – клапан снова откроется и заработает вся система.

Строение автоматического воздухоотводчика

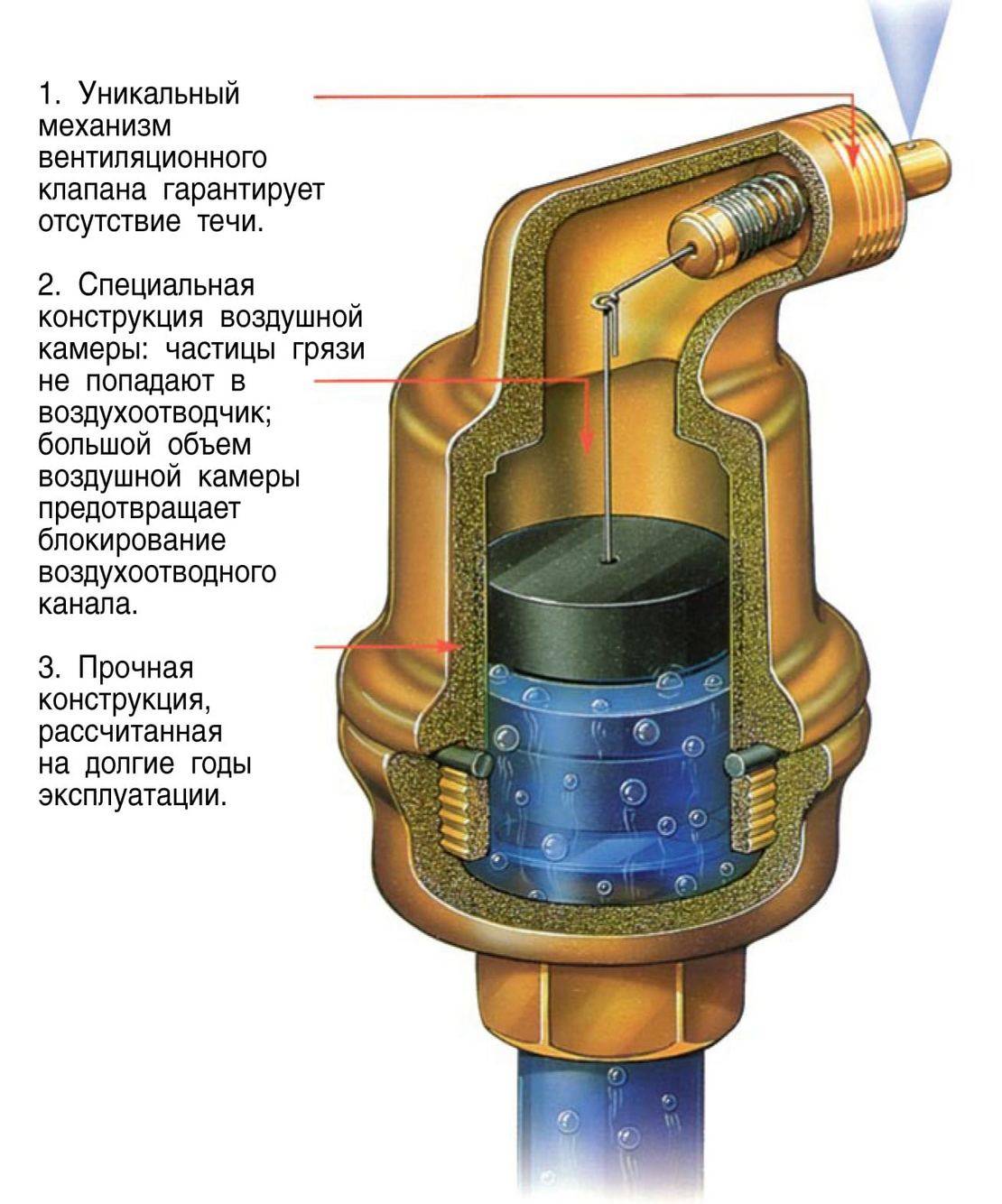

Давайте взглянем на схему и разберемся с принципом работы автоматических воздухоотводчиков. Теплоноситель установлен непосредственно в полость, в которой находится пластмассовый поплавок. Он за счет специального флажка создает давление на подпружиненном штоке. В результате открывается доступ к внешней среде.

По этой схеме воздух и выходит из системы отопления. В случае, если вода заполнит всю полость, поплавок начнет давить на шток и закроет отверстие, а вместе с тем и доступ воздуха. Данный принцип работы применим абсолютно ко всем воздухоотводам.

Неисправности воздухоотводчиков

Отопление зависит от качества всех элементов. Если теплоноситель некачественный — начинается закоксовываться игла. В результате на ней образуются вещества, которые в воде диссоциируют на катионы металлов и анионы кислотных остатков. Из-за солей игла не закрывается до конца и начинает протекать.

В таком случае желательно открутить крышку и тщательно зачистить иглу от загрязнений. Не забудьте убрать грязь с кулисных механизмов. После зачистки всех элементов воздухоотводчика, как правило, утечка прекращается.

Еще одна проблема, которая часто встречается у воздухоотводчиков – это разрушения уплотнительных колец под крышкой. При такой поломке заметно подтекание теплоносителя. Если вы заметили, что уплотнительные кольца пришли в негодность – лучше замените их или намотайте ФУМ ленту на резьбу устройства.

Если уплотнительные кольца пришли в негодность, можно намотать ФУМ ленту на резьбу устройства

Виды автовоздухоотводов

Все воздухоотводы принято делить на несколько групп:

Последние удобно применять в случае, если ваше отопление (вся система) изготовлена не рационально, и вы замечаете, что в ней часто скапливается воздух.

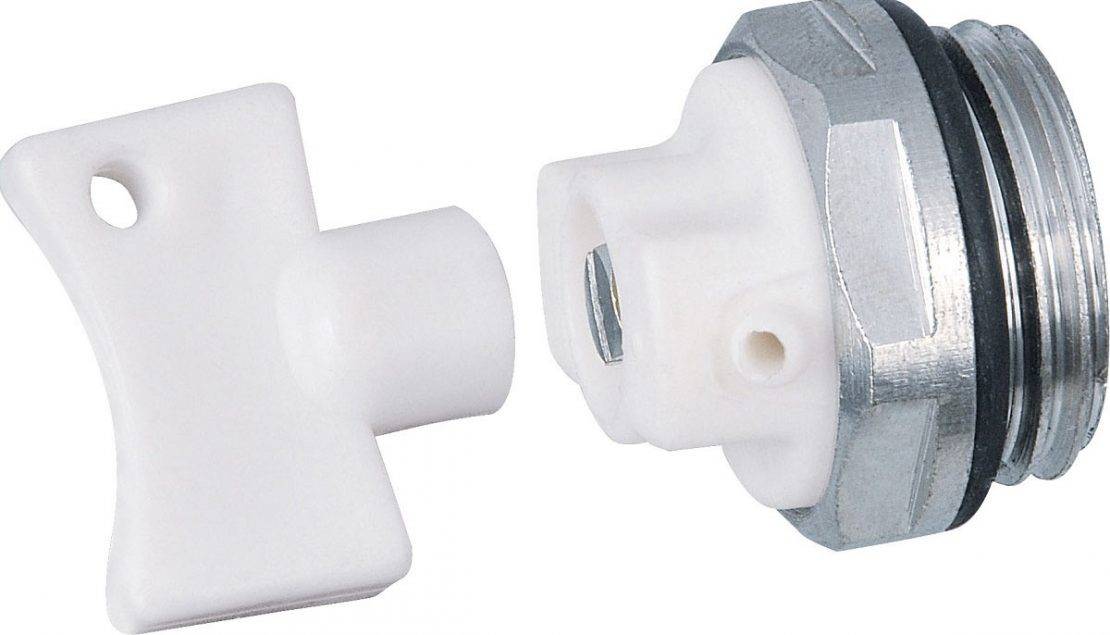

В последнее время большой популярностью пользуется кран Маевского, хотя данные устройства не автоматические. Кран Маевского принято устанавливать непосредственно на радиатор. Таким краном очень удобно спускать лишний воздух – достаточно просто приоткрыть с помощью отвертки винт.

Не забывайте о том, что для эффективного удаления воздуха, при монтаже радиатора нужно делать определенный уклон. Его необходимо сделать таким образом, чтобы часть с краном Маевского была немного выше.

В заключение отметим, что без воздухоотводчиков сложно обеспечить качественное отопление. Не забывайте, что установка данных устройств – сложный процесс. Их необходимо монтировать на самых высоких точках в системе обогрева.

Это связано с тем, что скопление воздуха и образование воздушных пробок вероятнее всего именно там. Также не забывайте, что ниппель должен смотреть строго вверх, иначе поплавок воздухоотводчика не будет правильно работать и отопление «сойдет на нет».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
