Установка и описание автоматического воздухоотводчика

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

  • электровентилятор;
  • фильтры для очистки воздушного потока;
  • нагревательные элементы.

Такие устройства обладают следующими плюсами:

  • способность работать независимо от общей системы проветривания;
  • добавочная очистка воздуха;
  • контроль уровня влагосодержания.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

  • Прямые приборы традиционного типа. Они монтируются только вертикально.
  • Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
  • Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

  1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
  2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
  3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

  • для открывания используется металлическая или пластиковая рукоятка;
  • чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
  • для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

  1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
  2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
  3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
  4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Принцип работы устройства

Воздушный клапан (или несколько) устанавливают в системе отопления, в местах наиболее вероятных для скопления пузырьков воздуха. Это предотвращает образование большой пробки, отопление работает бесперебойно.

Рекомендуем ознакомиться: Фитинги для труб из сшитого полиэтилена

Кран Маевского

Такие устройства получили название по фамилии своего разработчика. Кран Маевского имеет резьбу и размеры под трубу диаметра 15 мм или 20 мм. Устроен он просто:

  • В теле корпуса клапана проделано 2 сквозных отверстия, которые в открытом положении крана Маевского сообщается с системой отопления.
  • Закрывает эти отверстия винт на резьбе с конусным наконечником.
  • Через небольшое (2 мм) отверстие, направленное вверх, происходит выброс воздуха.

Для того чтобы спустить воздух из системы следует открутить винт на 1,5-2 оборота. Воздух вырывается со свистом, поскольку коммуникации находятся под давлением. Окончание выхода воздушной пробки характеризуется падением напора и появлением воды.

На рынке можно найти несколько разновидностей крана Маевского, которые одинаковы по устройству, но отличаются способом регулирования запорного винта. Бывают:

  • с удобной рукояткой для откручивания руками;
  • с обычной головкой под плоскую отвёртку;
  • с четырехгранной головкой под специальный ключ.

Для взрослого человека принцип откручивания запорного винта значения не имеет. Однако в доме, где есть дети, безопаснее использовать устройства, которые следует откручивать специальным приспособлением. Открутив обычный кран с удобной рукояткой, ребёнок может ошпариться кипятком.

Автоматический кран

Автоматический клапан для сброса воздуха устроен по принципу поплавковой камеры, конструкция включает:

  • вертикальный корпус диаметром 15 мм;
  • поплавок внутри корпуса;
  • пружинный клапан с крышкой, который соединён и регулируется поплавком.

Работает автоматический воздушный клапан для отопительной системы без участия человека. В нормальном состоянии, когда воздух в системе отсутствует, поплавок прижат давлением жидкого наполнителя к крышке клапана. Крышка при этом плотно закрыта.

Рекомендуем ознакомиться: Применение пластиковых труб для организации водосточных систем

По мере накопления воздуха в теле клапана, поплавок опускается вниз. Как только он опустится до критической отметки, открывается пружинный клапан и стравливает наружу воздух. Под давлением носителя в системе пространство вновь заполняется жидкостью. Поплавок поднимается, закрывая крышку пружинного клапана.

Когда в коммуникациях отсутствует теплоноситель, поплавок лежит на дне клапана. По мере наполнения системы воздух выходит из крана непрерывным потоком, пока теплоноситель не достигнет поплавка.

Различают следующие конфигурации автоматических воздушных клапанов для отопления:

  • с вертикальным воздушным выбросом;
  • с боковым выбросом воздуха (через специальный жиклёр);
  • с нижним подключением;
  • с угловым подключением.

Для дилетанта конструктивные особенности автоматического крана не имеют значения. Однако для профессионала разница для выбора между устройствами есть.

Считается что:

  • устройство с жиклёром и боковым отверстием в эксплуатации надёжнее, чем автоматический клапан с вертикальным воздушным выбросом;
  • клапан с нижним подключением эффективнее улавливает воздушные пузырьки, чем клапан с боковым монтажом.

Если конструкция крана Маевского не претерпевает изменений уже много лет, то устройство автоматических клапанов постоянно совершенствуется и дополняется.

Производители предлагают автоматические клапаны с дополнительными устройствами:

  • с мембраной для защиты от гидроударов;
  • с отсекающим клапаном, для удобства демонтажа устройства во время отопительного сезона;
  • мини-клапаны.

Автоматические воздушные клапаны для отопления нуждаются в частом осмотре и очистке. К несомненным достоинствам данных устройств относят возможность их установки в труднодоступных местах.

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

  1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
  2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
  3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

  1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
  2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

Способы удаления воздуха

Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.

Читать так же: как правильно выпускать воздух из батареи отопления.

После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.

Перед удалением воздуха, внимательно прочитайте нюансы этого действия

Но не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.

Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.

Автоматический клапан приточной вентиляции AERECO:

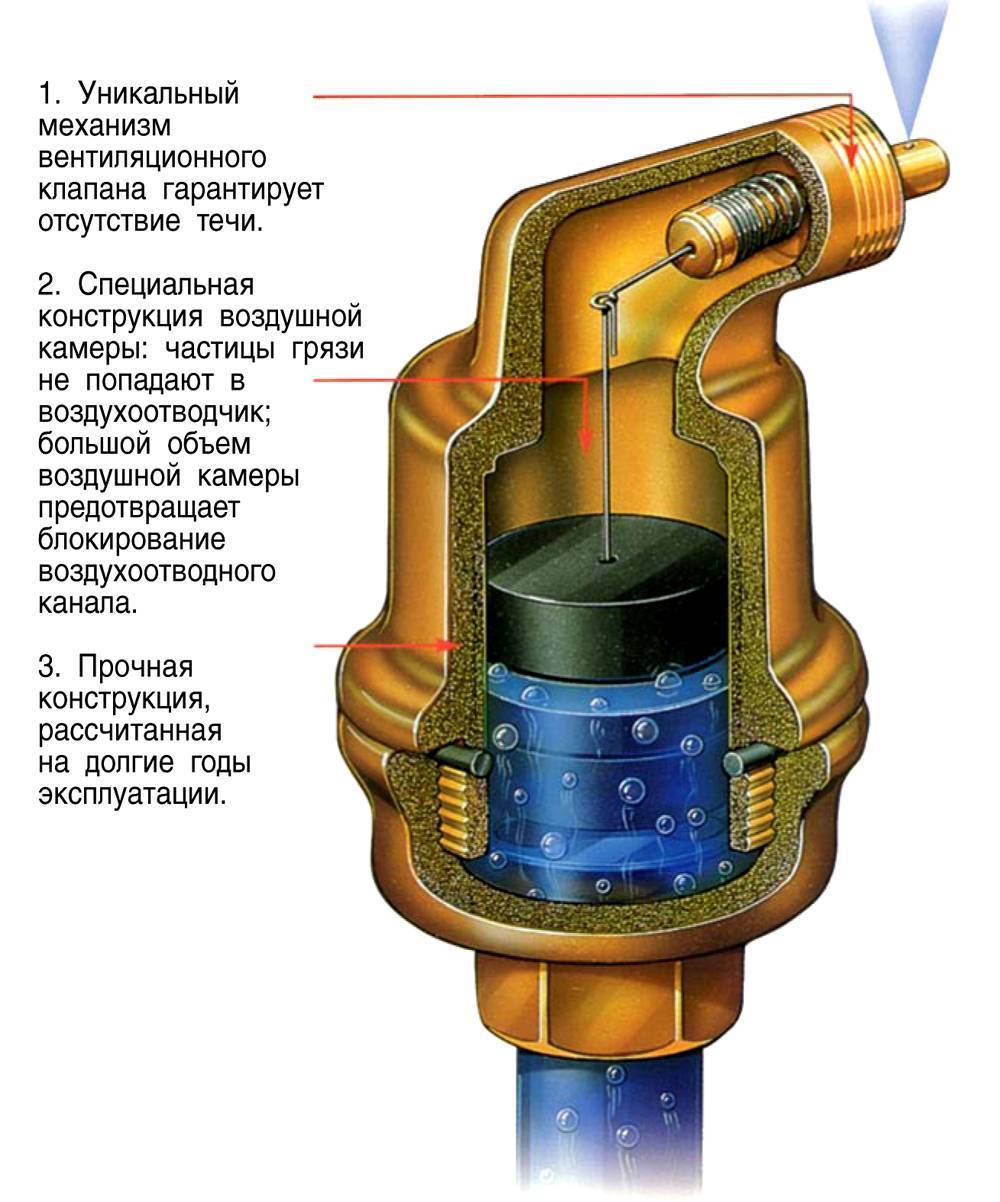

Конструкция и принцип работы

Автоматический воздушный клапан для систем отопления имеет простую и надежную конструкцию. Полый металлический корпус снабжен присоединительным патрубком, который располагается снизу или сбоку, в зависимости от варианта исполнения изделия. Во внутренней камере устройства расположен поплавок, выполненный из полимерной смолы. Поплавок рычажной тягой соединен с игольчатым клапаном, закрывающим отверстие в верхней части крышки воздухоотводчика.

Удаляя пробку при помощи ручного клапана, требуется контролировать процесс, чтобы вовремя перекрыть устройство — полностью стравленным воздух будет тогда, когда через сбросник потечет струйка теплоносителя. Установка автоматического отводчика воздуха избавляет от лишних хлопот по обслуживанию отопительной системы.

Принцип работы устройства базируется на использовании силы тяжести — полый поплавок легче воды, но тяжелее воздуха. В обычном состоянии воздухоудалитель заполнен теплоносителем, за счет чего поплавок находится в верхнем положении, прижимая игольчатый клапан. С течением времени теплоноситель вытесняется из внутренней камеры устройства скапливающимся газом.

В результате поплавок под воздействием силы тяжести опускается вниз, приоткрывая клапан. Скопившийся воздух под давлением жидкости в системе отопления выходит наружу через отверстие в корпусе отводчика, а камера вновь заполняется теплоносителем, который поднимает поплавок, автоматически закрывая клапан.

Поплавковые развоздушиватели служат для удаления воздушных пробок, а также помогают ускорить слив теплоносителя из системы на время профилактических или ремонтных работ. Из-за понижения уровня теплоносителя в контуре клапаны автоматически открываются, и поступающий через них воздух заставляет жидкость быстрее сливаться.

Причины завоздушивания системы

Воздух в отопительном контуре негативно влияет на функционирование и долговечность системы. Кислород, вступая в реакцию со сталью, вызывает коррозию. Воздушные пробки мешают нормальному движению теплоносителя, блокируют нагрев верхней части радиаторов или приборов отопления целиком. Наличие воздушных пузырей в теплоносителе ведет к преждевременному износу подвижных частей циркуляционных насосов.

Завоздушенная система отопления

Существует несколько причин формирования воздушных пробок:

  • Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
  • Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
  • Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
  • Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
  • Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
  • Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

  1. корпуса прибора;
  2. встроенного бокового отверстия для вентиляции;
  3. штока, реагирующего на возникновение разности давления;
  4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
  5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

  • Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
  • Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
  • Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

  1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
  2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
  3. Проверяется герметичность всех стыков прибора с трубами.

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.

Установка в системе отопления

Маленькие пузырьки воздуха, путешествуя по системе отопления собираются в более крупные, которые поднимаются выше по системе отопления. Именно по этой причине рекомендуется устанавливать автоматические воздухоотводчики в самых верхних точках отопительной системы. Наиболее подвержены образованию воздушных пробок водогрейные котлы, коллекторы, радиаторы и другие П-образные участки, которые также комплектуются этими устройствами. В жилых помещения устанавливаются автоматические или ручные воздухоотводчики для радиаторов, а отопительные котлы защищаются специальными группами безопасности для отопительных котлов.

Фото 5: Установка воздухоотводчика в составе группы безопасности

Чтобы избежать слива теплоносителя из системы отопления при демонтаже воздухоотводчика для его ремонта или замены, перед ним устанавливается отсекающий клапан. Он состоит из латунного корпуса с пластиковым золотником внутри. Отсекающий клапан открыт когда в него вкручен воздухоотводчик. При его выкручивании клапан автоматически закрывается изолируя систему отопления.

В дополнение к нашему рассказу посмотрите небольшое видео об автоматических воздухоотводчиках:

Автоматический воздухоотводчик чрезвычайно важный элемент системы отопления. Не смотря на его маленькие габариты и простую конструкцию, он надежно защищает систему от разрушительного воздействия воздуха. Правильный выбор и установка этого дешевого прибора сэкономит вам значительные средства на ремонте дорогостоящих узлов отопительной системы вашего дома.

Воздух в системе отопления – это даже не плохо, это критично и негативно сказывается на эффективности отопления дома. И самое неприятное в нем, что он образуется в трубах постоянно. Следовательно, его удаление – это нескончаемый процесс. То есть человеку приходится либо постоянно стравливать его вручную посредством крана Маевского, либо же автоматически, что гораздо привлекательнее. Именно для этого и был создан такой прибор, как автоматический воздухоотводчик, который и является темой данной статьи – вместе с сайтом stroisovety.org мы разберемся с его конструкцией, ознакомимся с разновидностями и принципом работы, а также расскажем о том, как и где он устанавливается.

Автоматические воздухоотводчики в системе отопления фото

Где нужны воздухоотводчики

В первую очередь автоматические воздухоотводчики целесообразно устанавливать на пароконденсатных системах, работающих циклично или периодически. Здесь будет много воздуха как при запуске, так и после прогрева и выхода оборудования в рабочий режим.  Особенно этот момент касается мощных паровых систем, которым свойственна большая площадь теплообмена. При наличии термостатических конденсатоотводчиков разогрев и работа установки пойдет быстрее и эффективнее, что будет заметно даже невооруженным глазом.

В небольших пароконденсатных системах, где нет проблем с техобслуживанием, допустимо устанавливать ручные вентили. Они задействуются при каждом пуске системы, когда воздуха в паропроводе особенно много. При этом стоит учитывать, что если запорная арматура будет закрыта слишком рано, неконденсируемые газы останутся в устройстве, слишком поздно — потеряется часть пара. Поэтому в самом проблемном месте рекомендуется установить хотя бы один автоматический воздухоотводчик.

Приобрести термостатические конденсатоотводчики для пароконденсатных систем любой мощности можно в компании «ВТК-Велес», обратившись к нашим специалистам любым удобным для вас способом.
