Устройство и принцип работы КНС

№	Наименование детали	Материал
1	Верхняя регулируемая горловина	Стеклопластик, полиэтилен
2	Направляющие для опускания и подъема насосов	Оцинкованная, коррозионностойкая сталь
3	Лестница	Углеродистая, коррозионностойкая сталь, алюминий, полимер
4	Цепь для опускания и подъема корзины для сбора крупных нечистот	Оцинкованная, коррозионностойкая сталь
5	Трубопровод от насосов	Полиэтилен, полипропилен, коррозионностойкая сталь
6	Клиновая-ножевая задвижка	По запросу
7	Шаровый обратный клапан	По запросу
8	Погружной фекальный насос	По запросу
9	Корзина для сбора крупных нечистот	Углеродистая, коррозионностойкая сталь, полимер, стеклопластик
10	Фановый стояк	Полиэтиленовые, полипропиленовые, ПВХ трубы
11	Металлический ящик на корпусе КНС  (с защитой IP 64)	Углеродистая сталь
12	Световая аварийная сигнализация	По запросу
13	Автоматические трубные муфты	По запросу
14	Цепь для опускания и подъема насосов	Оцинкованная сталь, коррозионностойкая сталь
15	Электрические выключатели уровня	По запросу
16	Верхняя крышка люк	Стеклопластик, полиэтилен, алюминий
17	Площадка для обслуживания	Углеродистая, коррозионностойкая сталь, алюминий, полимер
18	Входящий трубопровод	Полиэтилен
19	Напорный трубопровод	Полиэтилен, коррозионностойкая сталь
20	Кабель-каналы	Полиэтилен
21	Бетонное основани	По запросу
22	Анкерные болты	Углеродистая сталь
23	Транспортировочные рымы	Полиэтилен, углеродистая сталь
24	Направляющие для корзины	Оцинкованная, коррозионностойкая сталь

КНС — подобие герметичной сливной ямой, в которую жидкость попадает самотеком, а выводится насосами.

В КНС предусмотрена вентиляция, корзина для сбора крупного мусора, а также щит управления и системой автоматики. Комплект оборудования рассчитано на срок эксплуатации КНС на 30 лет.

Как выбрать насосную станцию

При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.

Для этого необходимо определиться с основными характеристиками будущей станции:

• глубина всасывания;
• производительность;
• мощность;
• объем гидроаккумулятора.

Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:

1. Глубина, с которой предстоит качать воду.
2. Расстояние от источника до точек забора воды.
3. Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.

Мощность насосной станции

Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.

На этот показатель будет влиять:

• высота подъема воды;
• удаленность агрегата от скважины;
• производительность источника водозабора.

Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.

Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.

Производительность станции

Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.

Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.

Способы управления

1. Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
2. Ручной.
3. Дистанционный.

Защита от сухого хода и перегрева

Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.

Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.

Объем накопительного резервуара

Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии

Объем бачка может быть от 8 л до 100 л.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Устройство и принцип работы насосной станции Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Устройство и принцип работы насосной станции Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

• электрический центробежный насос поверхностного типа;
• накопительная емкость;
• манометр;
• реле давления;
• обратный клапан;
• входная труба с фильтром в виде сетки;
• выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Чем хороша насосная станция без гидроаккумулятора

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Среди минусов системы можно выделить:

• Низкий напор воды;
• Большие размеры бака;
• Трудность установки;
• Накопительный бак надо устанавливать выше уровня насоса;
• При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.

Определение места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м.

Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

• на улице в кессоне возле скважины;
• в возведенном специально для насосного оборудования утепленном павильоне;
• в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.

При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 – 60 см или прокладывается на поверхности.

Теплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.

Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:

Галерея изображений

Фото из

На открытых площадках насосные станции могут эксплуатироваться только при плюсовых показаниях термометра, не превышающих + 40 – 45º С

Для откачки воды из неглубоких скважин, колодцев, открытых водоемов компактные насосные станции устанавливаются временно, а после работы переносятся в закрытое помещение

Для расположения станции вне дома на время рабочего сезона можно использовать крытый неотапливаемый павильон, бытовку, сарай, колодезный домик и подобные сооружения

Стационарную установку насосной станции в пределах дома желательно провести в котельной, т.к. при работе оборудование шумит

Насосную станцию запрещено устанавливать в помещениях, которые могут быть затоплены паводковыми водами весной или осенью

При низком залегании грунтовых вод и отсутствии вероятности паводковых затоплений насосную станцию можно установить в обустроенный кессон

Не допустимо круглогодичное использование приямков, не заглубленных ниже уровня промерзания горных пород. Этот вариант приравнен к расположению на улице

В завершении рабочего сезона воду из станции, расположенной в неглубоком приямке, следует полностью слить. Также необходимо ее слить из всасывающей и водоподающей труб

Период для эксплуатации насосной станции

Откачка в летнее время из неглубоких источников воды

Установка насосной станции в домике колодца

Стационарная установка оборудования в котельной дома

Неподходящие для установки станции места

Использование кессона для эксплуатации насосной станции

Использование приямков под насосные агрегаты

Временное размещение станции в заглубленном боксе

Как работает насосная станция?

Насосная станция – это комплекс устройств, состоящих из насоса, гидробака-накопителя с резиновым или мембранным вкладышем, реле давления и пульта управления.

Принцип работы станции достаточно прост. Насос закачивает воду в гидробак, здесь вода находится под определенным давлением, которое зависит от  ее количества и объема воздуха в емкости. По мере расходования воды давление в гидроаккумуляторе уменьшается.

Настроенное соответствующим образом реле давления фиксирует изменение количества воды. При достижении минимального значения настроек реле включает насос, чтобы гидробак был заполнен водой. По мере заполнения емкости давление возрастает, реле фиксирует его максимальный уровень и отключает насос.

Цикл включений и отключений повторяется таким образом, чтобы в баке постоянно находилось количество воды, способное обеспечить потребности жильцов дома.

Такая система отличается высокой эффективностью. Например, если бы водопровод был подключен непосредственно к насосу, оборудование приходилось бы включать каждый раз, когда кто-то откроет кран.

Основой насосной станции является насос любой системы, но чаще всего центробежного типа. Его работой управляют датчики давления и оснащенный эластичной мембраной гидроаккумулятор, реагирующий на изменение объема воды (+)

Наличие насосной станции с гидробаком позволяет свести количество включений/отключений насоса до необходимого минимума. Это значительно экономит ресурс работы оборудования, продлевает срок его службы. Поскольку вода в гидробаке находится под давлением, во всей водопроводной системе дома можно создать хороший напор.

Приемлемый показатель обычно составляет около 1,5 атм, но его можно и повысить при необходимости. Отдельные бытовые приборы (стиральные и посудомоечные машины, ванны с джакузи, душевые кабины с гидромассажем) при отсутствии достаточного давления в водопроводной системе просто не могут работать.

Насосная станция эффективно решает эту проблему.

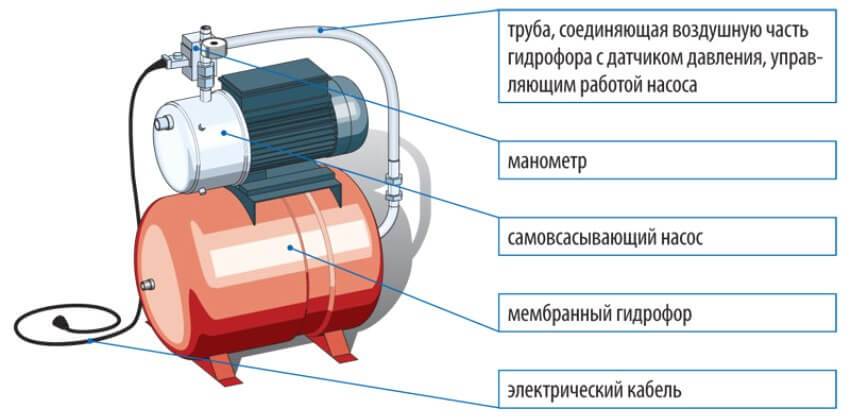

На этой схеме наглядно изображено устройство насосной станции и принцип работы такого оборудования: вода поступает в гидробак, который заполняется в автоматическом режиме (+)

Если по какой-то причине доступ к воде ограничен или отсутствует (поломка насоса, резкое понижение дебита скважины и т.п.), запас воды в гидробаке окажется очень полезным.

Водой можно будет пользоваться какое-то время, пока не восстановлен доступ к водным ресурсам. Если вместо станции используется насос, его отключение автоматически лишает воды всех жильцов дома.

Что входит в устройство насосной станции

Водонапорная башня частного использования в производственных масштабах часто имеет насосные станции. Но они применяются и как бытовая составляющая. Это показывает, что насосы широко используются как и для дачных целей, таки и в более масштабных производствах.

Устройство насосной станции состоит из базовых функций, которые должен выполнять агрегат. В устройство входят следующие составляющие:

• Водозабор – нужен для подачи воды. Он находится в скважине или колодце. Оснащён водозабор сеткой для фильтрации. Сетка останавливает крупные частицы, которые могут попасть в трубопровод вместе с водой. В этом же месте находится обратный клапан. Он в свою очередь необходим, чтобы остановить обратный ток воды. Это случается, когда давление снижается или сам насос прекращает свою работу;
• Магистраль всасывания. Это участок между водозабором и насосом;
• Манометр вместе с реле давления. Центробежный напорный насос разряжает трубопровод, который даёт воду от источника. В это время происходит интенсивный подъем и повышается давления, которые имеет критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот отключается, когда значения достигают критических показателей;
• Эжектор насосной станции;
• Резервуары. Их них идёт вода в трубопровод.

Каждый элемент имеет свои функции и каждый элемент важной для единой функциональной работы системы. Поэтому важно покупать проверенные и качественные насосные станции

Лучше приобретать известные марки станций. Так вы обезопасите себя от подделок.

Назначение основных частей станции

Назначение насосной установки общеизвестно – подъем воды из заглубленного источника и подача  в жилище под давлением по напорному трубопроводу. Из вышесказанного следует, что технически насосная станция – это электронасос, укомплектованный дополнительными элементами. позволяющими ему работать автоматически. Отсюда вытекает, что расходо-напорные характеристики станции определяются входящим в ее состав насосом.

Блок автоматики предназначен для отслеживания давления в системе водоснабжения дома. Это может быть относительно простое механическое (с пружинными задающими элементами), пневматическое или электронное реле давления, имеющее две настройки: нижний и верхний порог. Иногда встречается т.наз. «струйная» автоматика, фиксирующая начало каждого отбора воды из кранов. В любом случае данный блок включает и отключает забор воды насосом путем пуска/останова приводного электродвигателя.

Гидроаккумулятор представляет собой полый цилиндр, внутри которого расположена эластичная (резиновая, пластиковая) «груша», заполняемая водой при работе станции. Этот элемент предназначен:

• уменьшения числа включений насоса;
• для демпфирования гидроударов;
• создания оперативного запаса воды;
• поддержания давления внутри системы при выключенном насосе.

Устройство гидроаккумулятора.

Работа его происходит аналогично мембранному расширительному баку закрытой системы отопления: заполняясь водой, подаваемой насосом, «груша» расширяется, сжимая воздух между собой и стенками стального бака, пока давление жидкости не достигнет верхнего порогового значения срабатывания автоматики. Однако «груша» гидроаккумулятора постоянно подвергается частым знакопеременным нагрузкам (в отличие от мембраны расширительного бака). Поэтому она должна быть гораздо прочнее, хотя термостойкость ее может быть ниже.

Гидроаккумулятор достаточной емкости позволяет реже включать/выключать насосную установку. Ведь износ электродвигателя и насоса происходит не вследствие длительной работы, а из-за частых пусков/остановов. Внутри дома можно выполнять водоразбор, пока избыточное давление воды в системе остается выше нижнего порогового значения.

Многие домовладельцы (дачники) не понимают назначения гидроаккумулятора. Стремясь достичь экономии бюджета, они строят автономное водоснабжение путем соединения обычного садового насоса с блоком автоматики, рассчитывая, что последний будет поддерживать давление воды непосредственно в трубах. Да, эту величину можно поддерживать стабильной таким способом. Однако гидроаккумулятор выполняет весьма важную функцию – он демпфирует (смягчает) гидроудары в системе, т.е. резкие скачки давления воды в трубах, вызываемые изменениями скорости движения потока.  Данное явление возникает при открытии кранов, когда создается резкий и сильный напор воды. Гидроудары сильно сокращают сроки службы труб и запорной арматуры. Частые скачки давления могут вывести из строя смесители и другие сантехустройства.

Конструкция и внутреннее устройство КНС

При выборе КНС учитывают предполагаемые объемы сточных вод, размеры устройства, степень загрязненности сточных вод и тип загрязнений. На выбор также влияют особенности рельефа земельного участка, на котором устанавливается станция, и глубина, на которую заложен проводящий трубопровод.

Устройство КНС разного назначения может заметно различаться, но основные части конструкции — герметичные емкости и насосы — есть во всех моделях. Обычно в резервуар воды сливаются самотеком, после чего откачиваются насосами и транспортируются к месту утилизации или к очистным сооружениям. Существуют мини-КНС, подключаемые непосредственно к унитазам. Это эстетично оформленные герметичные резервуары небольшого объема, оборудованные насосами с режущим механизмом. Такие модели КНС обычно устанавливаются в помещении санузла.

Как правило, резервуар КНС представляет собой полимерный бак, закопанный в землю. Горловина емкости выводится на поверхность для облегчения планового осмотра, ремонта и обслуживания станции. Она закрывается полимерной или стальной крышкой. Внутри резервуара расположен трубопровод, подсоединенный через патрубки в стенках. Равномерность поступления вод обеспечивается за счет отбойника, а отсутствие завихрений потока — благодаря водобойной стенке.

Канализационные станции, используемые для бытовых целей, оснащаются 1-2 насосами. Если же оборудование предназначено для отвода стоков коммунальных предприятий, насосов должно быть не менее двух. На КНС разного назначения ставятся насосы различных типов. Для бытовых станций лучше использовать насосы с режущим механизмом, для коммунальных — не рекомендуется, поскольку твердые отходы, попав в канализацию, могут стать причиной поломки режущего механизма.

Основные элементы конструкции КНС — герметичный резервуар и насосы

Требования к КНС, особенности установки и обустройства санитарной зоны, необходимое количество трубопроводов регулирует СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Особенности работы конструкций вихревого типа

Устройство работает за счет вихревого колеса, представляющего собой металлический диск с лопастями, создающими центробежную силу. В силу конструкционных особенностей вода закручивается в спирали, по виду напоминающие вихрь. Главное достоинство насосов вихревого типа – мощный напор. При равных с центробежным насосом габаритах, весе, размерах колеса и количестве оборотов вихревой обеспечивает более сильный напор. Поэтому размеры корпуса вихревой модели могут быть существенно меньше, чем центробежной.

Благодаря высокому давлению, создаваемому вихревыми насосами, их с успехом применяют для полива садов, огородов. Они отлично подходят для установки в системах водоснабжения дач и частных домов, если возникает необходимость в усилении давления в сети. В отличие от центробежных моделей, вихревые нормально переносят попадание в трубопровод крупных пузырьков воздуха. Компактные размеры расширяют сферу применения насосов этого типа. Из недостатков – чувствительность к взвешенным частицам в воде. Если их много, насос будет работать с перебоями и быстро придет в негодность.

Благодаря компактным размерам и высокой мощности вихревые насосы хорошо подходят для установки в глубокие скважины малого диаметра

Схема работы, элементы

Вот как работает насосная станция по порядку движения воды:

• водозабор с грубым сетчатым фильтром. Это труба, опущенная на дно скважины, конец которой работает на всос
• обратный клапан. Расположен на том же конце. Он исключает обратную течь при понижении давления или выключении помпы
• сегмент трубы от водозабора до помпы или до гидробака – всасывающая магистраль
• поверхностный или погружной электронасос выкачивает жидкость, а также создает необходимое давление в трубопроводе, что обеспечивает доставку ресурса к кранам. Чаще всего используется насос первого типа. Используют также любые другие агрегаты – это зависит от параметров колодца, потребностей владельца. Вместе с ними монтируют мембранный бак. Систему размещают на цокольных, первых этажах, в приямке
• повысительная насосная станция, а точнее ее накопительный бак оснащается манометрами, реле давления, автоматизирующими циклы включения/выключения при критических показателях

В некоторых случаях насосная станция для скважины имеет дополнительные резервуары, накопители, необходимые для запаса и подачи воды.

Элементы

Заводская гидравлическая насосная станция имеет отличия от саморобных. Ее детали уже подогнаны друг под друга, оснащаются системой автоматики для управления.

Независимо от того, погружная или поверхностная насосная станция схема работы схожая. Составляющие всей системы водоподачи такие:

• помпа
• гидроаккумулятор с манометром, реле давления
• соединительная арматура
• всасывающая труба с обратным клапаном, сетчатым фильтром
• магистраль из труб к точкам потребления

Первые три пункта – это основное оборудование, это собственно и есть насосная станция. Остальные относятся больше к водопроводу. Рассматриваем их вместе для того, чтобы иметь полное представление о том, что такое насосная станция.

Некоторые элементы управления могут быть размещены на самом нагнетателе. Основные части располагаются вместе или на отдалении друг от друга согласно конструктивным особенностям.

Шланг для всасывания допускается использовать без фильтра, клапанов, если заводской комплект их уже имеет.

Чем больше накопительная емкость, тем лучше, так как насос будет реже включаться, сохраняя свой ресурс. Устройство насосная станция имеет компактное, для ее установки нет необходимости в бетонировании площадки. Но из-за создаваемого гула, для удобства обслуживания ее монтируют на первых этажах.

Идеальное место, где монтируется насосная станция в частном доме – подвал или цоколь. Кессон, приямок – неплохой вариант, причем гидробак можно установить отдельно в доме. Оборудуют также специальные павильоны на участке.

Готовые комплекты

Гидравлическая насосная станция продается уже готовыми комплектами. Они состоят из соединяемых в сборно-разборную конструкцию (блок) мембранной установки, части с управляющей автоматикой, электронасоса. Стандартно изделие оснащается центробежной поверхностной помпой. Одновременно, погружная насосная станция популярная наравне с другими типами. Систему также собирают и своими руками с отдельных частей, но заводское оборудование уже налажено, имеет гарантию, а также дешевле.

Собранная типичная готовая к работе поверхностная насосная станция выглядит как гидроаккумулятор, сверху которого на специальной раме крепится насос. Таким образом, механизмы составляют цельную комфортную для обслуживания конструкцию.

Взаимодействие насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров.

Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду.

По правилам, гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.
